清单计价应注意的问题(电气安装部分)
电气设备安装工程工程量清单项目设置及计价要点
2018/10/31
2
安装预算培训课程
2、与附录C.10“自动化控制仪表安装工程”的界限划分： 附录C.10“自动化控制仪表安装工程”中的控制电缆、电气配管配线、桥架安装、 接地系统安装应按附录C.2相关项目编码列项。 3、与附录A的界限划分 挖土、填土工程，应按附录A相关项目编码列项。计价时可以套用可以套用《江 苏省建筑与装饰工程计价表》，也可以套用《江苏省安装工程计价表》第二册有 关土石方定额。 4、与附录D的界限划分 路面开挖、修复工程应按附录D相关项目编码列项，计价时套用《江苏省市政工 程计价表》相关项目。
2、绝缘导线
①用途：用于电气设备、照明装置、电工仪表、输配电线路的连接等。 ②构成：一般由导电线芯、绝缘层和保护层组成，绝缘层作用是防止漏电。
2018/10/31
5
安装预算培训课程
③分类：
按绝缘材料分：聚氯乙烯绝缘、聚乙烯绝缘、交联聚乙烯绝缘、橡 皮绝缘和丁腈聚氯乙烯复合物绝缘等。 按工作类型分：普通型、防火阻燃型、屏蔽型及补偿型等。 按使用要求分：硬线、软线和特软线等。
2018/10/31
20
安装预算培训课程
三、室内动力、照明系统
（一）、安装工程的基本内容 （二）、电气照明系统安装基本要求
2018/10/31
21
安装预算培训课程
（一）、安装工程的基本内容
室内电气照明工程安装的具体内容随每个单项工程的不同都不一样，但一般均由 进户装置、配电箱、线路、插座、开关和灯具等基本内容组成。 1、进户装置： 室内电源若是从室外低压架空线路接入户内，都要设置进户装置，包括横担（钢制或 木制）瓷瓶、引下线和进户线、进户管等。 2、配电箱： 配电箱就是在铁制或木制的箱子内安装电器元件，进户线进户后，先经过、总刀开关， 再分支供给分路负荷。按用途分为动力配电箱和照明配电箱，按制造方式分为定型和

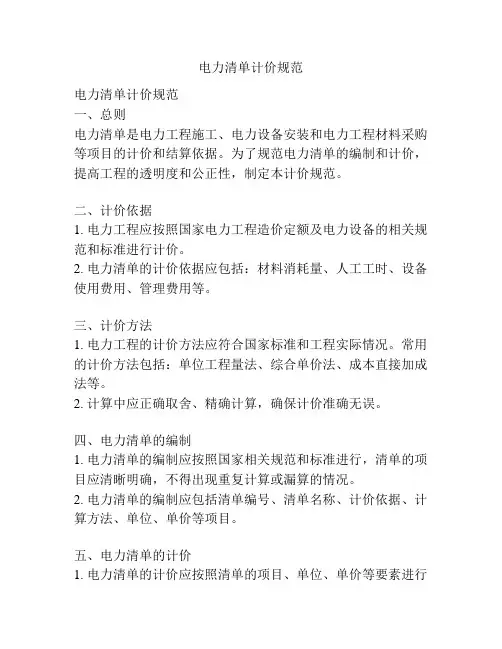

电力清单计价规范
电力清单计价规范电力清单计价规范一、总则电力清单是电力工程施工、电力设备安装和电力工程材料采购等项目的计价和结算依据。
为了规范电力清单的编制和计价，提高工程的透明度和公正性，制定本计价规范。
二、计价依据1. 电力工程应按照国家电力工程造价定额及电力设备的相关规范和标准进行计价。
2. 电力清单的计价依据应包括：材料消耗量、人工工时、设备使用费用、管理费用等。
三、计价方法1. 电力工程的计价方法应符合国家标准和工程实际情况。
常用的计价方法包括：单位工程量法、综合单价法、成本直接加成法等。
2. 计算中应正确取舍、精确计算，确保计价准确无误。
四、电力清单的编制1. 电力清单的编制应按照国家相关规范和标准进行，清单的项目应清晰明确，不得出现重复计算或漏算的情况。
2. 电力清单的编制应包括清单编号、清单名称、计价依据、计算方法、单位、单价等项目。
五、电力清单的计价1. 电力清单的计价应按照清单的项目、单位、单价等要素进行计算，计算结果应进行复核审查，确保准确无误。
2. 电力清单的计价结果应进行总和计算，并进行计算书和签字确认。
六、电力清单的审查和审核1. 电力清单的审查应按照质量要求和规范进行，审查的重点包括计价是否准确、明细是否清晰等。
2. 电力清单的审核人员应具备相应的业务知识和经验，审查结果应书面报告，并保留相关证明材料。
七、电力清单的结算1. 电力清单的结算应按照合同约定进行，结算金额应准确无误，支付形式应按照合同约定进行。
2. 电力清单的结算应及时、公正，发现问题及时处理并进行书面记录。
八、违规处理违反本计价规范的行为将依法进行处理，并承担相应的法律责任。
九、附则本计价规范适用于电力工程施工、电力设备安装和电力工程材料采购等项目的计价和结算事项。
如有需要，可以根据实际情况进行适当的修改和完善。
电厂工程清单计价规范
电厂工程清单计价规范一、前言在电厂工程建设中，准确计价是保证工程项目顺利进行的重要环节。
为了规范电厂工程清单计价，提高计价的准确性和可操作性，特制定本计价规范。
本文将从细化计价要素、确定计价基准、确定计价方法、审查计价结果等方面进行论述，为电厂工程清单计价提供指导。
二、细化计价要素清单计价要素包括人工费、材料费、机械设备费等，要求在清单中详细列出各项要素，并确定具体的计价单位和计价细则。
在编制清单时，应参考相关的国家标准和行业规范，确保计价要素准确、全面。
三、确定计价基准计价基准是指确定计价时参考的标准，包括直接费用基准和间接费用基准。
直接费用基准是指人工费、材料费等直接与工程项目相关的费用，可以参考历史工程项目的实际数据进行确定。
间接费用基准是指间接费用和利润的计算依据，通常根据工程项目的性质和规模进行合理估算。
四、确定计价方法计价方法是指根据计价要素和计价基准，进行具体的计算和核算。
根据不同的工程类型和规模，可以采用不同的计价方法，如单价法、综合单价法、系统价法等。
在确定计价方法时，需确保计算过程合理可行，并充分考虑工程特点和实际情况。
五、审查计价结果在编制完工程清单计价后，应进行审查和核对，确保计价结果的准确性和可靠性。
审查内容包括清单是否完整、计价要素是否明确、计价基准是否合理等。
同时，还应对计价过程中可能存在的问题进行排查和解决，确保计价结果符合实际情况。
六、总结本文基于电厂工程建设的实际需求，提出了电厂工程清单计价规范。
通过细化计价要素、确定计价基准、确定计价方法和审查计价结果等一系列措施，可以有效提高电厂工程清单计价的准确性和可操作性。
同时，在实际应用中，还应根据具体工程项目的需求进行相应的调整和完善，以确保计价结果的有效应用。
以上是对电厂工程清单计价规范的论述，通过细致的分析和阐述，希望能为电厂工程清单计价提供实用的指导和参考。
通过遵循本规范，可以提高电厂工程清单计价的质量和效率，推动电厂工程建设事业的顺利进行。
电气工程工程量清单项目及计算规则
电气工程工程量清单项目及计算规则(一)本清单项目适用冶金工业新建、扩建及技术改造工程中电气工程工程量清单的计价活动，适用于冶金工业工程的电器、仪表、计算机、通讯等安装工程属于材料部分的工程量清单编制和计量，凡是冶金工业电气工程实行工程量清单招投标的都应遵守本规则。
(二)本工程量清单项目包括：电气钢结构工程，电器管道工程，电缆、导线、滑触线、母线工程及其他工程，共4章13节64个项目。
(三)清单编制及清单计价应注意的问题1.应注意与国家计价规范在计量单位、项目设置、工程内容上的区别。
(四)附录B.1电气钢结构工程1.电气钢结构工程共10个项目，包括：各种电缆桥架、各种其他电气钢构件。
2.工程量计算规则(1)电缆桥架：除玻璃钢电缆桥架按图示中心线长度的延长米计算外，其他桥架均按图示中心线长度的延长米折合重量计算。
(2)钢构件：按延长米折合成重量计算。
3.清单编制及清单计价应注意的问题(1)按“吨”计算的桥架的重量包括：桥架、托臂、立柱、连接板、盖板、隔板、调角片、固定压板、卡扣等。
工程内容包括：电缆桥架及其配件运输、安装、补刷同材质的油漆。
按“m”计的玻璃钢电缆桥架的工程内容不包括支架、托臂等的制安，需另立项目计价，所以在清单内应描述清楚。
(2)针对不同的工程项目（如高炉、焦化、轧钢、炼钢等）在测算综合单价时应考虑安装高度、难易程度，各种桥架所占比例（型号、规格等）。
(4)其他电气钢结构应注意材质、涂层品种及涂层厚度要求。
(五)附录B.2 电气管道工程1.电气管道工程共8个项目，包括各种电气管道的敷设，主要有：镀锌钢管、焊接钢管、黑铁管、无缝管、不锈钢管、铜管、金属软管、PVC管2.工程量计算规则(1)镀锌钢管、焊接钢管、黑铁管：按延长米折合成重量计算，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。
(2)无缝钢管、不锈钢管、铜管：按延长米折合成重量计算。
不扣除管件、阀门所占长度。
(3)金属软管：按管道的延长米计算。
(最新整理)29电气安装工程工程量清单计价2
三、电气设备安装工程清单计价编制
④避雷针的安装、半导体少长针消雷装置安装均考虑了高空 作业因素，不得另行计算超高费。
⑤利用建筑物圈梁内主筋作为防雷均压环安装，定额是按利 用2根主筋考虑的，连接采用焊接。如果采用单独扁钢或圆 钢明敷作均压环时，可执行“户内接地母线敷设”定额。
⑥利用建筑物柱子内主筋作接地引下线定额是按每一柱子内2 根主筋考虑的，连接方式采用焊接。
各类土质的放坡系数
土质 普通土、水坑 坚土 松砂石 泥水、流沙、岩石
放坡系数
1:0.3
1:0.25 1:0.2 不放坡
土石方计算公式（前述）
三、电气设备安装工程清单计价编制
④拉线定额按单根考虑，且不包括拉线盘的安装。若设计采 用V型、Y型或双拼型拉线时，可按2根计算。拉线长度按设 计全根拉线的展开长度计算（含为制作上、中、下把所需 的预留长度），设计无规定时，按下表计算。计算主材费 时应另增加规定的损耗率。
拉线长度单位：m/根
项目 杆高（m） 8
9 10 11 12 13 14 水平拉线
普通拉线
11.47 12.61 13.74 15.10 16.14 18.69 19.68 26.47
V(Y)型拉线 22.94 25.22 27.48 30.20 32.28 37.38 39.36
弓形拉线
9.33 10.10 10.92 11.82 12.62 13.42 15.12
3 由地坪管子出口引致动力接线箱
1.0
4 电源与管内导线连接（管内穿线与软 1.5 硬母线接头）
5 出户线
1.5
盘面尺寸 以安装对象 中心算 以管口计算 以管口计算
以管口计算
三、电气设备安装工程清单计价编制
电气工程工程量清单编制与计价方案
三、防雷及接地装置工程量清单编制与计价
1.清单项目设置 2. 见表4-15.
设置清单时应注意： ① 利用桩基础作接地极时，应描述桩台下桩的根数； ② 利用柱筋作引下线时，应描述时几根柱筋焊接作为引下线。
3.2. 清单项目工程量计算
接地装置清单工程量按设计图示尺寸以长度计算。 避雷装置清单工程量按设计图示数量计算。
电气工程工程量清单编制与计价方案
配电装置安装清单项目设置
设置清单时应注意： ① 油断路器和SF6断路器清单描述时，所用绝缘油和SF6气体是否设备自带； ② 设备安装如有地脚螺栓时，清单描述要说明时土建预埋还是安装浇筑； ③ 绝缘油过滤的描述和过滤油量的计算参照“变压器安装”的绝缘油过滤相关内
容；
➢ 引下线 作用：为接闪器承受的大电流提供良好的接地通路。
➢接地装置 作用:将从引下线来的大电流迅速散入到大地。
接地测试卡
0.8m
0.8m
四、10kV以下架空线路工程量清单编制与计价
1.清单项目设置 2. 见表4-16.
设置清单时应注意： ① 电杆组立项目中，材质指电杆材质，规格指杆长，类型指单杆、接推杆、
⑤ 电缆沟土方工程量清单按附录A设置编码，描述时说明沟的 平均深度、土质、铺砂盖砖的要求等；
⑥ 电缆敷设的工作内容很多，要分项描述清楚；
2. 电缆敷设项目工程量计算
• 电缆按设计图示单根尺寸计算，桥架按设计图示中 心线长度计算，支架按设计图示质量计算。
• 电缆敷设中所有预留量，应按设计要求或规范规定 的长度，考虑在综合单价中，而不作为清单工程量 。
1. 清单项目设置
设置配管配线工程量清单项目时应注意：
① 配管清单项目中，名称和材质有时是一体的；规格指管的直 径；
28电气安装工程工程量清单计价
三、电气设备安装工程清单计价编制
（7）变压器刷(喷)油漆指本体二次喷漆或补漆，基础型钢 和网门及铁构件的刷油漆。 （8）变压器由建设单位提供，不计设备费，应在项目特征 中描述。 依据清单项目设置规则，本题中油浸电力变压器安装有5项 內容，项目编码为030201001001，型号规格容量为SL11000kv· A/10 kv，计量单位为“台”，其工作内容和工程量 有：本体安装1台、变压器干燥1台、变压器干燥需搭拆干 燥棚1座、绝缘油过滤根据制造厂规定的充油量计算为0.7t、 铁构件制安按图纸计算净重量圆钢φ10：300kg、角钢∠40： 550kg。 干式电力变压器安装项目编码为030201002001，型号规 格容量为SG-500kv· A/10-0.4，计量单位为“台”，其工作 内容和工程量有：本体安装1台、基础槽钢制作安装按图纸 计算净长度［10：4m。分部分项工程量清单编制如下：
三、电气设备安装工程清单计价编制
配电装置安装案例
有些内容在消耗量定额工作内容中已包括，如除 锈、刷油漆指油断路器、高压成套配电柜本身补 漆，基础型钢和支架制作安装的刷(喷)油漆，但 描述仍要有刷油漆内容，这是因为清单的编制与 定额不发生直接关系。如果除规范工程内容外， 还需对方做的，或者需要特别说明的，应补充描 述在该清单项目名称中。如高压成套配电柜由建 设单位提供，不计设备费（主材费），应在项目 特征中描述。 综合上述：项目编码、项目名称设置和项目特征 描述、组合工程内容，列表如下：
三、电气设备安装工程清单计价编制
变压器安装案例 【例1】某工程有一变电所，室外设有油浸电力变 压器一台，型号为SL1-1000kv· A/10 kv，变压器在 仓库存放时间较长受潮，变压器外设有护栏，图 纸设计用φ10圆钢和∠40角钢制安。室内有干式电 力变压器二台，型号为SG-500kv· A/10-0.4，每台 变压器用［10槽钢作基础。变压器建设单位提供， 请编制分部分项工程量清单。
电气安装工程清单计价应留意题目
电气安装工程清单计价应留意题目一、控制设备及低压电器安装1、列清单时各设备项目名称在同一种别后必须加上明确具体的名字即大名称附带小名称以示醒目确切也为以后的对量提供方便。
如配电箱——风机控制箱C20-30AT-FJ1。
2、各设备的型号、规格、安装部位、方式和高度必须在项目特征中正确完整描述由于特征描述是组价的依据直接影响着每项工程的综合单价。
3、控制设备组价必须在核对清单工程量之后依据工序和操纵程序进行套取定额子目力求做到眉目了然、井然有序。
4、小电器的安装一定要区分荷载量和具体用途。
小电器包括按钮、照明用开关、插座、电笛、电铃、电风扇、吊扇、排气扇、水位电气信号装置、丈量表计、继电器、电磁锁、屏上辅助设备、辅助电压互感器、小型安全变压器、三速开关、请勿打搅灯、须刨插座、钥匙取电器红外浴霸、自动烘手器等。
卫生间用排气扇安装套轴流排气扇定额2—17185、进出盘、箱、柜的导线截面6mm2以下的应套用端子板外部接线定额端子板外部接线分为有端子和无故子当设计或提出加端子时方可套用有端子子目一般不得套用有端子子目截面积10mm2及其以上套用压铜接线端子定额。
6、水流开关水流指示器和电磁开关安装分别套用定额2-17262-1727而节能开关箱套2-1728声光控延时开关、触摸延时开关执行单联单极板式暗开关子目2-1651 主材费均另计。
卫生洁具自动冲水感应器接线套用流水开关定额2-1726。
7、一般按钮安装2-1663、2-1644指门铃、电铃等按钮控制按钮不能套用此项目应套按钮普通型定额2-299。
10、插座安装分为普通明装插座、暗装插座和防爆插座等三类各类插座又分为单相插座和三相插座。
三相插座为大型空调机组、轴流风机、小型潜污泵用插座。
11、动力照明箱、插座箱、控制箱、户开关箱均执行成套配电箱定额。
成套配电箱安装不分动力和照明只分为落地不分规格和悬挂嵌进式以半周长区分定额。
12、铁构件制作、安装项目适用于本册范围内的各种支架、构件的制作、安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
清单计价应注意的问题（电气安装部分)一、控制设备及低压电器安装1、列清单时，各设备项目名称在统一类别后必须加上明确具体的名字，即大名称附带小名称,以示醒目确切，也为以后的对量提供方便。
如：配电箱——风机控制箱C20-30AT—FJ1。
2、各设备的型号、规格、安装部位、方式和高度必须在项目特征中准确完整描述,因为特征描述是组价的依据,直接影响着每项工程的综合单价。
3、控制设备组价必须在核对清单工程量之后依据工序和操作程序进行,套取定额子目力求做到眉目了然、井然有序。
4、小电器的安装一定要区分荷载量和具体用途。
小电器包括按钮、照明用开关、插座、电笛、电铃、电风扇、吊扇、排气扇、水位电气信号装置、测量表计、继电器、电磁锁、屏上辅助设备、辅助电压互感器、小型安全变压器、三速开关、请勿打扰灯、须刨插座、钥匙取电器，红外浴霸、自动烘手器等.（卫生间用排气扇安装套轴流排气扇定额2—1718)5、进出盘、箱、柜的导线,截面6mm2以下的，应套用端子板外部接线定额，端子板外部接线分为有端子和无端子，当设计或提出加端子时方可套用有端子子目，一般不得套用有端子子目;截面积10mm2及其以上套用压铜接线端子定额。
6、水流开关(水流指示器）和电磁开关安装分别套用定额（2—1726），（2-1727）;而节能开关箱套（2-1728)；声光控延时开关、触摸延时开关执行单联单极板式暗开关子目(2-1651) ;主材费均另计。
卫生洁具自动冲水感应器接线套用流水开关定额(2—1726）。
7、一般按钮安装(2-1663、2—1644)指门铃、电铃等按钮，控制按钮不能套用此项目，应套按钮普通型定额2-299。
10、插座安装分为普通明装插座、暗装插座和防爆插座等三类，各类插座又分为单相插座和三相插座。
三相插座为大型空调机组、轴流风机、小型潜污泵用插座。
11、动力照明箱、插座箱、控制箱、户开关箱均执行成套配电箱定额。
成套配电箱安装不分动力和照明,只分为落地（不分规格）和悬挂嵌入式(以半周长区分定额）。
12、铁构件制作、安装项目适用于本册范围内的各种支架、构件的制作、安装.高压配电柜、低压配电柜和控制屏、继电、信号屏等,以及落地式动力、照明配电箱安装，均需设置基础槽钢或角钢。
设备基础槽钢、角钢的制作，应执行本章一般铁构件制作项目，而安装则区分基础槽钢和基础角钢，均以“10m”为计量单位计算。
12、低压配电柜安装,在配电室安装时执行2—240项目；在车间安装时执行2-262项目13、网门、保护网制作安装，也属于铁构件制安项目，按网门或保护网设计图示的框外围尺寸计算面积,以“m2”为计量单位,套取专用子目2-363，主材费另计(主材费按kg计算).14、熔断器俗称保险丝（FU)，是由低熔点的铅锡合金、银丝制成，它是一种简单而有效的保护电器，主要用来保护电源免受短路的损害.低压熔断器有专用项目编码030204020，区分类型螺旋式（RL）、瓷插式(RC）、管式（又分有填料管式RTO和无填料管式RM）和防爆式(YG）等四种，均以“个"为单位计算，主材费另计.其中螺旋式熔断器和瓷插式熔断器的定额相同,都套2—283.二、电机检查接线及调试1、电机是发电机和电动机的统称，电气安装工程中常见的是低压交流异步电动机，异步电机分为绕线型和鼠笼型，绕线型常用于起重机、塔吊等，鼠笼型广泛应用于车床、水泵、风机、空压机、冷冻机、压缩机等成套产品，它们的检查接线、调试以及干燥有所不同.风机一般要检查接线和调试；成套水泵因为密闭防水一般现场不再检查接线只计调试;电机的干燥属结算工程项目，一般不计算费用；对于实行分包的工程，不管实际是否发生对电机进行干燥处理，均可参照一定比例通过协商向建设方争取这笔费用。
(1）低压小型电机3kW以下按其干燥定额的25％计算；(2)低压小型电机3~220kW按其相应功率等级干燥定额的30％～50%计算；(3）大中型电机按100%考虑一次干燥.2、电机的检查接线和调试分别套子目,低压鼠笼型电动机的调试尤其要注意选对控制方式。
电动机的控制方式有四种，分别是(1)刀开关控制、（2)电磁控制(由接触器、热继电器及按钮组成的磁力起动器对电动机的控制）、(3）非电量连锁(由行程开关、压力、温度、液位、以及消防管网上的压力开关、水流指示器等非电量开关信号对电动机进行联锁控制)、（4）带过流保护.常用的方式是电磁控制（多用于风机)和非电量联锁控制（多用于水泵）。
电动机检查接线定额内已包括了金属软管敷设，但不包括主材费，每台电机另计1。
25米金属软管和2。
04个金属软管接头.3、微型电机是指功率在0.75KW以下的三相电机，其检查接线有专用子目2-464，其调试不分类别和交流、直流，一律以“台”为计量单位计算，执行综合调试定额2—963；但对一般民用单相交流吊风扇、壁扇和排气扇（包括风机盘管的单相电动机)等不应计算调试费用，可风机盘管需计算检查接线费用，有专用子目2—1735.三、电缆安装1、电缆敷设不分结构形式、型号和敷设方式，只区分电缆线芯材质（铜芯、铝芯），区分一般水平敷设和竖直通道敷设。
清单应分别列项套取不同子目。
组价时要考虑因波形敷设增加长度、弛度增加长度（2.5％），电缆绕梁柱增加长度,以及电缆进高压配电柜和低压配电箱的预留、电缆头预留等，但预留长度不再加松弛度。
2、电力电缆定额是按三芯（包括三芯加接地或接零线，即四芯）考虑的，所以五芯电力电缆敷设项目应按同截面电缆定额乘以系数1。
3，六芯电力电缆乘以系数1。
6。
3、电力电缆头的制安是按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头定额乘以系数1.2,五芯电缆头制安按同截面电缆头制安项目乘以系数1.2，双屏蔽电缆头制安人工乘以系数1。
05。
4、截面在6mm2以下的电力电缆（除矿物绝缘外），其电缆敷设和电缆头制安均执行六芯以下控制电缆项目.矿物绝缘电缆由铜导体、氧化镁、铜护套两种无机材料组成,又称防火电缆或铜芯护套氧化镁绝缘电缆，国外简称MI电缆，常用型号为YTTVV，广泛应用于消防泵的供配电，发电机组、机场停车场、高温炉窑、金属冶炼、船舶、石油平台、古建筑、图书馆、化工厂等重要场所的动力配线。
5、预分支电缆不需做电缆头，其母电缆和子电缆按各自的规格、型号、截面分别执行第二册电缆敷设相关定额；但竖井部分电缆敷设应给定额乘以系数1。
1；主材费除母子电缆价外，预分支连接体、吊具、吊环等均应据实计入；预分支电缆主材长度和工程量一致,不计损耗。
6、电缆桥架安装不扣除变通、三通、四通等配件长度；桥架支撑架的计算区分水平吊架、竖井支架、靠墙支架根据半周长估算，以角钢或圆钢延长米乘以同规格型钢理论重量计算重量，一般竖井通道支架间距2米，水平间距为1。
5米.一个支架的估算重量根据桥架大小一般在2—7kg左右。
7、电缆头制安分干包头、环氧浇注头和热缩头.干包头只适用于户内低压（≤1KV)全塑（VV、VLV)或橡皮绝缘(XV、XLV）电力电缆，不计主材；浇注头主要用于油浸纸绝缘电缆(ZQ、ZQLD等）;热缩头适用于0.5~10KV交联聚乙烯电缆（YJV）和各种电缆。
浇注头和热缩头主材费必须另计.8、控制电缆工作电压一般为低压（≤1KV)，其特点是缆芯多（2～48芯）、截面小（一般缆芯截面≤10mm2)，主要用于控制线路和信号线路之中。
控制电缆一般为铜芯电缆，其敷设也分为水平敷设和竖直通道敷设（即在电缆井中水平与垂直敷设）,主材费应另行计算；但控制电缆头进入配电箱、盘、柜中均不得计算端子板外部接线及焊、压接线端子的有关定额，同时电缆头不计主材。
控制电缆常见型号有KVV、KVVP（加P表示是屏蔽控制电缆)。
9、电缆桥架按材质分为钢制-G(又分为镀锌和喷塑)、玻璃钢—B、铝合金-L桥架。
钢制桥架主结构设计厚度大于3mm时，项目人工、机械乘以系数1。
2；宽度在100mm以下的金属桥架安装,可套用加强型塑料线槽的有关定额，注意固定支架及吊杆应另行计算。
10、桥架按结构方式分为槽式—C、梯式—T、托盘式—P、组合式-Z等四种。
除组合桥架按每100片计量外，其余均区分结构方式(槽式、梯式、托盘式）和规格（宽+高），以10m为计量单位计算；槽式桥架安装定额中已含盖板，梯式桥架安装定额均按不带盖板考虑，盖板费用需另计.另组合式桥架结构方式也属托盘类，因此应区分半周长（宽+高)套托盘桥架安装子目。
10、电缆保护管规格在SC100以下时，应套用焊接钢管相应子目，如果SC100在以上时执行电缆保护管专用子目。
四、防雷及接地装置（划分依据及组价内容）1、避雷装置：包括避雷网安装、等电位联结和避雷引下线安装三个方面的内容(1）避雷网安装（项目编码030209002)A、避雷网的敷设；分为沿混凝土块敷设和沿折板支架敷设两种,安装长度按施工图设计长度（包括由屋顶造型和消防电梯机房等小屋面引向大屋面的连接）另加3.9％的附加长度计算,主材费另行计算。
相关子目2-751B、均压环敷设.现在设计一般要求每层沿建筑物四周将结构圈梁内两根主筋焊接作均压环，均压环与各引下线焊接.因此均压环的长度计算方法就是沿建筑物四周量一圈，然后乘以相应层数。
相关子目2—753C、柱内主筋与圈梁焊接，以处为单位计算，算法是引下线的个数乘以层数。
子目2—754（2)等电位端子箱联结：主材费另行计算。
相关子目2-756 （3）避雷引下线安装(包括引下线敷设和断接卡子制安）A、引下线敷设：引下线敷设通常分为人造引下线和自然引下线两种。
a、人造引下线即利用圆钢(直径￠8以上）或扁钢(截面12＊4 mm2以上）敷设专用避雷引下线，沿建筑物或构筑物引下，不分明暗敷设，其长度按设计长度另加3.9%的附加长度计算，主材费另行计算。
如:当单根引下线由大屋面引下不在避雷带上时，引下线与避雷带的连接部分应按人造引下线套子目并另计主材.相关子目2—747b、自然引下线即利用金属构件作为引下线或是利用建筑物柱内主筋作为引下线,其长度是建筑物的总高度（包括屋顶电梯机房与引下线贯通引下的部分以及地下室部分）没有附加，主材费也不得另计。
相关子目2-748.B、断接卡子制安:一般是为方便检测接地电阻而加装，也就是说一个建筑物有几处接地电阻测试点就有几套断接卡子.相关子目2—749。
2、接地装置（项目编码030209001)（1）接地母线敷设：区分户内、户外接地母线敷设和铜接地绞线敷设。
A、户内接地母线不分截面大小,如果利用建筑物基础内的钢筋做自然接地极,则长度没有附加,主材不计,相关子目2—753(和均压环敷设是同一子目）；如果利用镀锌扁钢-40*4在电井内沿墙明敷做接地母线,则套取户内接地母线敷设定额2-698，长度按设计长度另加3。
9％的附加长度计算，主材费另行计算。
