1、概述
随着我国城市轨道交通建设的迅速发展，地铁及轻轨电动客车控制技术也得到长足的进步。在国外，为减少车载设备，抑制地铁洞内温度的升高，一般在车上不设置全功率电阻制动装置，而在运营线的每个供电所设置一套总的功率吸收设备。电阻吸收方式是目前国外应
用得比较普遍的方案。该方案控制简单、工作可靠、应用成熟、功率组合方便；采用斩波调阻控制系统实现对电网恒压调节，有较地控制
了车辆再生制动时可能引起的制动过电压；但是，由于电阻吸收是将再生能量消耗，所以，再生能源没有充分利用。采用电阻-逆变混合吸
收的模式，将再生能量逆变成380V 电能回馈至380V电网系统，实现了节能，同时考虑到380V电网的容量，在大的再生能量吸收时，逆变
吸收不了的能量，由电阻吸收，确保车辆再生制动的安全稳定。而且该方案设备投资较小，性价比高。
2、再生制动能量吸收装置工作原理
电阻–逆变混合型制动能量吸收装置原理如图1所示。由隔离开关柜、斩波控制柜、逆变控制柜、电阻柜、隔离变压器柜等部分组成，具体功能如下：隔离开关柜：执行能量吸收系统与直流电网的接通和分断、承担系统的滤波功能。斩波控制柜：执行能量吸收设备的控
制、保护与监控；执行与上级控制系统的通信；执行能量吸收设备投入与退出判断；承担电阻吸收能量时的控制。逆变控制柜：执行逆变
能量吸收；自动跟踪并网；根据直流电网电压的变化调节逆变输出电流。电阻柜：执行电阻吸收能量时再生能量的消耗。隔离变压器柜：
执行直流电网与400V交流电网的隔离。
图1 电阻‒逆变制动能量吸收装置原理图
当列车再生制动时．电压升高到需要外部设备来吸收时，电阻‒逆变混合型制动能量吸收装置(以下简称：混合型装置)启动。逆变器率先投入，将再生电能逆变成三相交流电并馈人车站40OV配电网，由动力照明负荷利用。当列车制动能量较大，再生能量超出逆变器容量时
(表现为线网电压升高至某一限值)，电阻投入，与逆变器共同吸收再生能量；当再生能量下降至逆变器吸收范围内时(表现为线网电压下降到某一限值)，电阻退出，仍由逆变器独自吸收再生能量。当线网电压下降至无需外部设备吸收再生电能时，混合型装置系统停止吸收。装
置根据再生能量的大小自动调节吸收电流的大小，维持线网电压恒定。线路上无车辆制动或制动能量不超过吸收启动值时，装置不启动。
在制动能量吸收的过程中，逆变器始终工作，而电阻只是作为逆变器的功率补充，在逆变器达到容量最大值后才启动，绝大部分制动能量
由逆变器回馈至400V电网，实现了大部分能量的回收。
再生制动能量吸收装置正常工作时的配置：
（1）、当地铁车辆额定电压等级为DC1500V时，车辆车重（整列）不能超过720T，制动减速度按照1m/s，制动初始速度为
80km/h，20s短时功率为7693kw，额定吸收功率为3096kw，允许电网电压波动范围DC1100V-1800V。
（2）、当地铁车辆额定电压等级为DC750V时，车辆车重（整列）不能超过470T，制动减速度按照1m/s，制动初始速度为80km/h，
20s短时功率为4757kw，额定吸收功率为1892kw，允许电网电压波动范围DC500V-900V。
3、地铁线再生制动能量吸收装置操作顺序
为防止操作者因操作失误使设备不能正常投运或损坏设备，根据多年的操作与维修经验，制定出针对再生制动能量吸收装置的操作顺序。此操作顺序一经推出以来，因操作不当引起的设备故障率降为零。
以下是试验线再生制动能量吸收装置操作顺序：
（一）、开机程序：
（1）、根据车上要求，把电阻柜转换开关切换到相应制式（750v/1500v），并把隔离开关柜750 v、1500v制式转换开关SM1切换到相应制式。
（2）、把隔离开关柜上触摸屏内变压器分接头接法，按主回路变压器分接头接法连接。调整变压器分接头位置的用户名是：“USER”，密码是：“111111”。
（3）、闭合隔离开关柜里断路器DZ，确认DC220控制电源合闸
（4）、按隔离开关柜面板上控制合闸按钮（SB1）；控制合闸指示灯（HL6）亮。
（5）、如果有报警音响及故障指示,按报警音响解除按钮(SB7)解除音响按故障复位按钮(SB8)复位。检查触摸屏上是否有报警信息。按故障复位按钮后，报警信息消失说明故障解除;如果故障仍然存在，按故障复位按钮后报警信息仍显示，按照说明书故障工况操作排除故
障。
（6）、开启电阻柜风机电源。
（7）、闭合能耗柜断路器QF（在直流室）。
（8）、预充电接触器和主接触器合闸由程序自动控制闭合，不需要人工合闸。主接触器闭合后，主接触器合闸指示灯HL3亮。完成以上操作，系统即进入待机运行状态。
（二）、断电程序：
（1）、断开能耗柜断路器QF（在直流室）。
注意：电动隔离开关一般不用分开，只有在检修时，为安全起见，才分开电动隔离开关。
（2）、断开电阻柜风机电源。
（3）、断开隔离开关柜断路器DZ。
4、结论
电阻－逆变混合再生制动能量吸收装置的应用，将本应被消耗的能量最大限度地实现回馈，符合国家的节能减排的产业政策，有利于保护环境，节约了能源，降低了电耗。电阻－逆变混合再生制动能量吸收装置的应用，将大幅度消除电阻制动所散发热量，大大降低了地
铁洞内温升，使洞内环境得以改善，同时可相应节省环控的投资。同时空气制动的减少，将减弱粉尘污染因素，使得运营更趋环保，从而
提高运营服务水平。电阻－逆变混合再生制动能量吸收装置的开发标志着我国城轨交通设备的发展逐步向世界先进水平靠拢，符合“绿色交
通”的发展方向，具有很深远的现实意义。同时，再生制动吸收装置的开发，还将惠及其他相关产业，推动其同步向前发展。
城市轨道交通再生制动能量利用研究
城市轨道交通再生制动能量利用研究
【摘要】
本文探讨了城市轨道交通再生制动能量的利用研究。在介绍了研究背景、研究目的和研究意义。在讨论了再生制动能量的来源、城市轨道交通再生制动能量的利用方式、再生制动能量利用的技术方案、经济效益和环境效益。结论部分总结了再生制动能量利用的重要性，指出其可以降低能源消耗，提高城市轨道交通系统的可持续性，并提出了未来研究方向。通过本研究，可以更好地利用再生制动能量，增加能源利用效率，减少环境污染，促进城市轨道交通系统的可持续发展。
【关键词】
城市轨道交通、再生制动能量、能量利用、研究、再生制动、技术方案、经济效益、环境效益、能源消耗、可持续性、未来研究方向
1. 引言
1.1 研究背景
研究表明，城市轨道交通系统在行驶过程中产生大量的制动能量，这部分能量会以热能的形式散失。如果能够通过适当的技术手段将这部分能量进行有效捕获和利用，不仅可以减少能源消耗，还可以为系统提供可再生的能源补充。对城市轨道交通再生制动能量的利用进行深入研究，具有重要的理论和实践意义。 在现有文献中，虽然已经有一些关于城市轨道交通再生制动能量利用的研究，但仍然存在一些问题和挑战，如技术手段不够成熟、经济效益有待提高等。本文旨在通过对城市轨道交通再生制动能量的研究，探讨能够提高能源利用效率和减少环境污染的技术方案，为城市轨道交通系统的可持续发展提供理论支持和实践指导。
1.2 研究目的
研究目的是为了探讨城市轨道交通再生制动能量的有效利用方式，从而提高能源利用效率，减少能源消耗。在日益加剧的能源危机和环境污染的背景下，通过充分利用再生制动能量，不仅可以降低城市轨道交通系统的能源消耗，减少对环境的影响，还可以减轻能源压力，提高城市轨道交通系统的可持续性。研究再生制动能量利用的技术方案和经济效益，可以为城市轨道交通运营商提供科学的决策依据，推动城市轨道交通系统向更加环保、节能的方向发展。通过深入研究城市轨道交通再生制动能量的利用，可以为提升城市轨道交通系统的能源利用效率、降低运营成本、改善环境质量等方面提供重要的理论和实践指导。
1500V城轨系统再生制动能量的储存利用
都市快轨交通・第２３卷第３期２０１０年６月 ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６７２—６０７３．２０１０．０３．０２２ 机电工程●
１ ５ ００ Ｖ城轨系统 再生制动能量的储存利用 黄 舰 李廷勇２ 徐长勤２ （１．青岛地下铁道公司 山东青岛２６６０２２；２．青岛易特优电子有限公司 山东青岛２６６０６１） 论述节能减排、绿色环保的重要作用，说明制 的处理方式已成为轨道交通行业面临的重大课 １５００ Ｖ直流供电的城市轨道交通系统再生制动 储存利用提出一种新型设计方案，分别介绍国 交通制动能量储存装置的基本原理和应用现状， 用于１５００ Ｖ直流供电系统的多模块化制动能量 案，设计出硬件电路、系统方案和软件流程。 再生制动储存利用 超级电容高性能蓄 １５００ Ｖ直流供电系统 类号Ｕ２２４ Ｕ２３１ ．８ 文献标志码Ａ 号１６７２—６０７３（２０１０）０３—０９８—０４ ｌ研究背景 在城市轨道交通工程中，直一交变压变频的传动方 式已经普遍采用，列车制动逐渐采用再生制动。列车 在运行过程中，由于站间距较短，列车启动、制动频繁， 制动能量是相当可观的。根据经验，列车再生制动产 生的反馈能量一般为牵引能量的３０％甚至更多。这些 再生能量除了按一定比例（一般为２０％～８０％，根据 列车运行密度和区间距离的不同而有差异）被其他相 邻列车吸收利用外，剩余部分主要被列车或线路上的 吸收电阻（装置）以发热的方式消耗吸收掉。据广州地 铁１号线运行记录，其１５００ Ｖ直流供电电压在列车进 站制动时可达到１８００ Ｖ以上，这是由于列车再生制动 能量在直流电网上不能被相邻列车完全吸收所造成 的。当列车发车密度较低时，再生能量被其他车辆吸 收的概率将大大降低。有资料表明，当列车发车的间 收稿日期：２００９—１１－２１ 修回日期：２００９－１２。２９ 作者简介：黄舰，男，副总工程师，高级工程师，从事城市轨道交通建 设的规划与管理，ｈｊ７８１５８＠１２６．ｃｏｍ 惹 ，… “ ｌ ｌ ＵＲＢＡＮ ＲＡＰＩＤ ＲＡＩＬ ＴＲＡＮＳＩＴ 一｛－ 隔大于６ ｍｉｎ时，再生制动能量被吸收的概率几乎为 零，这样，绝大部分制动能量将被车辆吸收电阻所吸 收，变成热能并向四外散发。由于列车的制动主要发 生在运行过程中，如果再生能量被车辆吸收电阻吸收， 必将带来隧道和站台内的温升问题，同时也会增加站 内环境控制装置的负担，造成大量的能源浪费，并使地 铁的建设（冷却通风）费用和运行费用增加。 因此，有效地利用再生制动能量并达到节能环保的 目的，是地铁建设需要面对的重要问题之一。笔者针对 １５００ Ｖ直流供电的地铁系统，提出了行之有效的解决方 案：采用城市轨道交通再生制动能量储存利用装置，利 用超级电容（或超性能电池组）储能技术，在地铁列车 制动过程中，把再生制动能量储存起来，在用电高峰时 释放出来再利用。该方案的最大节电效果可达到地铁 总电量需求的３０％左右，极大地节约了能源、降低了运 行成本，且改善了电网供电品质、优化了运行环境。 ２工程应用 城市轨道交通再生制动能量储存利用技术在欧洲 和日本、韩国等国家已普遍使用，但对于１５００ Ｖ直流供 电系统欧洲还没有较成熟的实施经验，日本多采用高 性能锂离子电池作为储能媒介。２００６年，西日本旅客 铁道株式会社在湖西线・北陆本线上的新疋田变电所 使用了１５００ Ｖ系统锂离子电池储能装置（参数见表 １），线路全长３０ ｋｍ，使用了２套３６０ ｋＷ×３的储能装 置，节省电费９５０万日 年（约１４６万元人民币／年）， 减少ＣＯ，排出量３５０ｔ／年；其缺点是锂离子电池充放电 反应速度比超级电容慢、体积较大，且目前造价太高。 对于１５００ Ｖ供电系统，超级电容储能式再生能量储存 装置目前还没有非常成功的使用案例，包括欧洲和日
城市轨道交通可再生制动方案
城市轨道交通可再生制动方案
摘要：城市轨道车辆运行具有频繁启动、制动的特点，机车制动能量的可再生利用已成为了城市轨道交通节能的主要方式。本文对比分析了城市轨道交通可再生制动能量吸收的若干方案，重点分析了基于超级电容的储能型和逆变回馈型可再生制动系统的工作原理和典型拓扑结构。最后介绍了储能-逆变回馈复合型制动方案。
关键词：城市轨道交通；可再生制动；双向直流变换器；逆变回馈
Research on Absorb Project of Regenerative Braking in Urban Rail
Transit
Abstract: Frequent start and braking are the main features of urban rail transportation, and
theregenerative utility of braking energy has been considered as one of the most important
approach to saveenergy of urban rail transit. Some strategies of regenerative braking energy
absorbing is analyzed andcompared in the paper. The principle and typical topological structures
of regenerative braking systembased on energy storage of super capacitors and feedback
inverters are discussed in detail. Finally, thestrategy that combines energy storage and feedback
成都地铁7号线列车再生制动能量吸收方案研究
ｉ交通环保 ＬＯ ＣＡＲＢＯＮＷＯＲＬＤ ２０１６／３

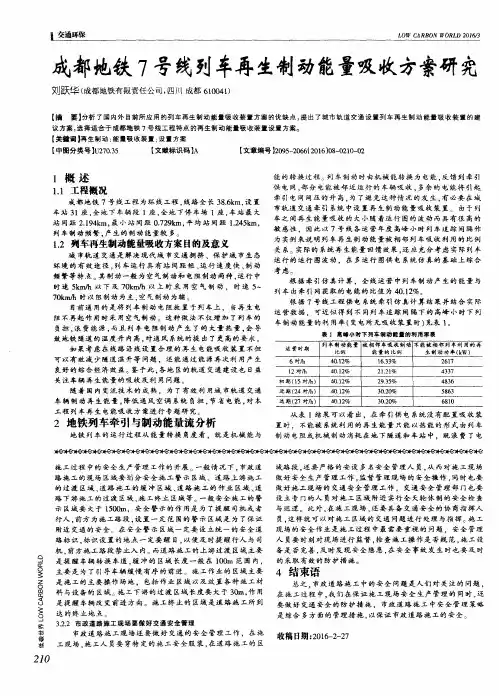

成都地铁７号线列车再生制动能量吸收方案研究
