键盘扫描显示实验原理及分析报告
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
实验五 键盘扫描实验 实验报告
键盘扫描实验实验报告一、实验目的1. 掌握线反转法键盘扫描原理。
2. 了解单片机的输入和输出过程，理解单片机的数据采集过程。
二、实验内容单片机外接4x4键盘，通过线反转法判断按下的键，并在数码管上显示按键对应的数字。
第一行从左到右分别是开关K0, K1, K2, K3，第二行从左到右分别是K4, K5, K6, K7以此类推。
当按下Kn时，在数码管上显示数字n。
三、实验原理线翻转法：先对行（R0-R3）置0，对列（R4-R7）置1。
当有键被按下时，会把按键所在的列的电位从1变0，记录下位置；然后再将行列翻转，记录下按下键的所在行，两数进行或运算，就可以得到一个唯一表示按下键的数字。
例如：假定R0-R7分别与单片机的P2.0-P2.7相连。
先把R4-R7置1，R0-R3置0（通过指令MOV P2, #0F0H实现）。
当键K5被按下时，R5电位被拉低为低电平。
此时，P2口表示的数为：1101 0000（0xD0）；然后再置R4-R7为0，R0-R3为1，此时，R1电位被拉低为低电平，此时，P2口表示的数为：0000 1101（0x0D）。
将两数相与取反，得到：0010 0010。
四、实验过程1. 连接好单片机及其外围设备电路2. 编写汇编程序ORG LJMP KeyLJMP K7: CJNE R2, #82H, K8ORG 0100H MOV P0, #0F8H Init: CLR P1.3 LJMP KeyMOV P0, #0C0H K8: CJNE R2, #14H, K9 Key: MOV P2, #0F0H MOV P0, #080HMOV A, P2 LJMP KeyMOV R1, A K9: CJNE R2, #24H, K10MOV P2, #0FH MOV P0, #090HMOV A, P2 LJMP KeyORL A, R1 K10: CJNE R2, #44H, K11CPL A MOV P0, #088HMOV R2, A LJMP KeyJNZ KeyPro K11: CJNE R2, #84H, K12LJMP Key MOV P0, #083H KeyPro: CJNE R2, #11H, K1 LJMP KeyMOV P0, #0C0H K12: CJNE R2, #18H, K13LJMP Key MOV P0, #0C6H K1: CJNE R2, #21H, K2 LJMP KeyMOV P0, #0F9H K13: CJNE R2, #28H, K14LJMP Key MOV P0, #0A1H K2: CJNE R2, #41H, K3 LJMP KeyMOV P0, #0A4H K14: CJNE R2, #48H, K15LJMP Key MOV P0, #086H K3: CJNE R2, #81H, K4 LJMP KeyMOV P0, #0B0H K15: CJNE R2, #88H, K16LJMP Key MOV P0, #08EH K4: CJNE R2, #12H, K5 LJMP KeyMOV P0, #099H K16: LJMP KeyLJMP Key ENDK5: CJNE R2, #22H, K6MOV P0, #092HLJMP KeyK6: CJNE R2, #42H, K7MOV P0, #082H五、实验结果1. 当按下开关Kn时，数码管能够显示对应的数字。
键盘扫描程序实验报告
一、实验目的1. 理解键盘扫描的基本原理。
2. 掌握使用C语言进行键盘扫描程序设计。
3. 学习键盘矩阵扫描的编程方法。
4. 提高单片机应用系统的编程能力。
二、实验原理键盘扫描是指通过检测键盘矩阵的行列状态，判断按键是否被按下，并获取按键的值。
常见的键盘扫描方法有独立键盘扫描和矩阵键盘扫描。
独立键盘扫描是将每个按键连接到单片机的独立引脚上，通过读取引脚状态来判断按键是否被按下。
矩阵键盘扫描是将多个按键排列成矩阵形式，通过扫描行列线来判断按键是否被按下。
这种方法可以大大减少引脚数量，降低成本。
本实验采用矩阵键盘扫描方法，使用单片机的并行口进行行列扫描。
三、实验设备1. 单片机开发板（如51单片机开发板）2. 键盘（4x4矩阵键盘）3. 连接线4. 调试软件（如Keil）四、实验步骤1. 连接键盘和单片机：将键盘的行列线分别连接到单片机的并行口引脚上。
2. 编写键盘扫描程序：（1）初始化并行口：将并行口设置为输入模式。
（2）编写行列扫描函数：逐行扫描行列线，判断按键是否被按下。
（3）获取按键值：根据行列状态，确定按键值。
（4）主函数：调用行列扫描函数，读取按键值，并根据按键值执行相应的操作。
3. 调试程序：将程序下载到单片机，观察键盘扫描效果。
五、实验程序```c#include <reg51.h>#define ROW P2#define COL P3void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 123; j++);}void scan_key() {unsigned char key_val = 0xFF;ROW = 0xFF; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值ROW = 0x00; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值ROW = 0x00; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值ROW = 0x00; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值}void main() {while (1) {scan_key();if (key_val != 0xFF) {// 执行按键对应的操作}}}```六、实验结果与分析1. 实验结果：程序下载到单片机后，按键按下时，单片机能够正确读取按键值。
键盘扫描原理
键盘扫描原理
键盘是计算机输入设备中最常用的一种，它通过将人们的按键操作转换成计算机可以识别的信号，从而实现了人机交互。
而键盘的核心部分就是键盘扫描原理，它是如何实现的呢？
首先，我们需要了解键盘的工作原理。
当我们按下键盘上的某一个按键时，就会产生一个按键信号，这个信号会通过键盘的电路传输到计算机主机上。
而键盘扫描原理就是指计算机是如何检测到这个按键信号的。
键盘扫描原理的核心就是矩阵扫描。
键盘上的每一个按键都对应着一个电路，这些电路会以矩阵的形式排列在键盘的背后。
当我们按下某一个按键时，对应的电路就会闭合，从而产生一个按键信号。
计算机会通过扫描这个矩阵来检测到按键信号的产生。
具体来说，计算机会以一定的频率扫描键盘上的每一个按键，检测它们是否产生了按键信号。
这个扫描的频率通常很高，所以我们按下按键时几乎可以立即得到响应。
一旦计算机检测到有按键信号产生，它就会将这个信号转换成相应的键值，从而实现了按键的输入。
除了矩阵扫描，现代键盘还采用了一些其他技术来提高性能和稳定性。
比如采用了多种防抖动技术，防止因按键抖动而产生误操作；采用了多种按键轮询技术，提高了按键的灵敏度和反应速度；还采用了多种按键编码技术，提高了按键的识别准确性和稳定性。
总的来说，键盘扫描原理是键盘工作的核心，它通过矩阵扫描等技术实现了对按键信号的检测和转换，从而实现了人机交互。
随着技术的不断发展，键盘的性能和稳定性会不断提高，为人们的使用体验带来更多的便利和舒适。
键盘检测原理及应用实现
键盘检测原理及应用实现键盘是计算机输入设备的一种，用于将人们的按键操作转换为电信号，并传输给计算机进行处理。
键盘检测原理及应用实现主要涉及到键盘的工作原理、扫描码的生成与传输、按键检测与处理以及键盘应用的实现等方面。
一、键盘的工作原理键盘的工作原理是基于矩阵按键组的结构。
矩阵按键是指将按键组织成矩阵形式，通过行列扫描的方式检测按键是否被按下。
键盘包括行线、列线和按键三部分。
行线和列线都连接到键盘电路板上，按键与行线和列线交叉连接。
二、扫描码的生成与传输在键盘扫描中，要生成按键的扫描码，并将其传输给计算机。
扫描码是由控制器产生的，控制器通过扫描按键矩阵，依次扫描每个按键，根据按键的位置信息生成相应的扫描码。
然后通过键盘电路板的数据线将扫描码传输给计算机。
三、按键检测与处理计算机通过键盘控制器接收到扫描码后，对其进行解析并进行相应的按键检测与处理。
按键的检测是通过比对当前的扫描码与之前的扫描码的变化来确定按键的动作。
例如，如果之前的扫描码为空，而当前的扫描码不为空，则表示一些按键被按下；如果之前的扫描码不为空，而当前的扫描码为空，则表示一些按键被松开。
按键的处理是根据按下或松开的动作执行相应的操作，例如输出字符、执行快捷键等。
四、键盘应用的实现键盘应用的实现可以基于键盘检测的原理，并结合具体的需求进行相应的程序开发。
一种常见的键盘应用是输入法，通过键盘输入各种不同的按键组合来输入文字。
另一种键盘应用是游戏控制，通过键盘输入不同的按键来控制游戏角色的移动与操作。
此外，键盘应用还可以扩展到其他领域，例如安全验证中的虚拟键盘、音乐制作中的MIDI键盘等。
总结：键盘检测原理及应用实现主要是通过矩阵按键结构、扫描码的生成与传输、按键检测与处理以及键盘应用的实现等步骤来完成。
键盘应用的实现可以基于键盘的检测原理，根据具体需求进行程序开发，例如输入法、游戏控制、安全验证等。
键盘检测原理及应用实现在计算机等领域中起着重要的作用。

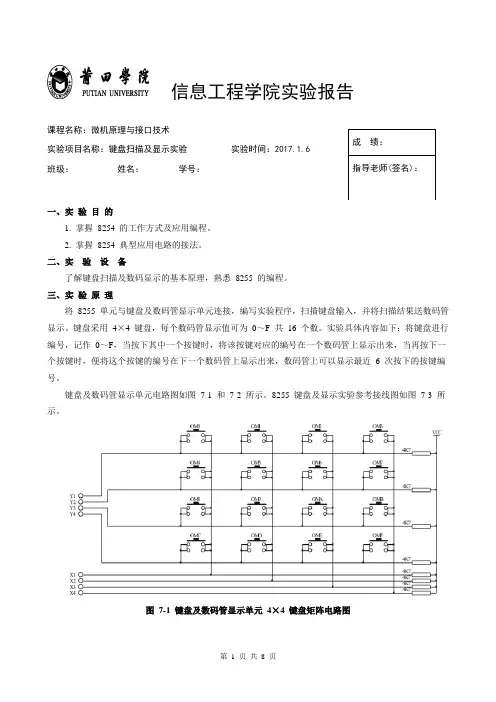

实验报告七 键盘扫描及显示实验
信息工程学院实验报告课程名称：微机原理与接口技术 实验项目名称：键盘扫描及显示实验 实验时间：2017.1.6 班级： 姓名： 学号：一、实 验 目 的1. 掌握 8254 的工作方式及应用编程。
2. 掌握 8254 典型应用电路的接法。
二、实 验 设 备了解键盘扫描及数码显示的基本原理，熟悉 8255 的编程。
三、实 验 原 理将 8255 单元与键盘及数码管显示单元连接，编写实验程序，扫描键盘输入，并将扫描结果送数码管显示。
键盘采用 4×4 键盘，每个数码管显示值可为 0～F 共 16 个数。
实验具体内容如下：将键盘进行编号，记作 0～F ，当按下其中一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近 6 次按下的按键编号。
键盘及数码管显示单元电路图如图 7-1 和 7-2 所示。
8255 键盘及显示实验参考接线图如图 7-3 所示。
图 7-1 键盘及数码管显示单元 4×4 键盘矩阵电路图图7-2 键盘及数码管显示单元 6 组数码管电路图图7-3 8255 键盘扫描及数码管显示实验线路图四、实验内容与步骤1. 实验接线图如图7-3 所示，按图连接实验线路图。
图7-4 8255 键盘扫描及数码管显示实验实物连接图2.运行Tdpit 集成操作软件，根据实验内容，编写实验程序，编译、链接。
图7-5 8255 键盘扫描及数码管显示实验程序编辑界面3. 运行程序，按下按键，观察数码管的显示，验证程序功能。
五、实验结果及分析：1. 运行程序，按下按键，观察数码管的显示。
图7-6 实验结果分析：当按下键盘其中一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近 6 次按下的按键编号。
六、实验总结：通过本实验，我了解键盘扫描及数码显示的基本原理，以及熟悉8255 的编程。
键盘 实验报告
键盘实验报告实验报告：键盘引言：键盘是计算机输入设备中最常用的一种设备，用于输入字符、数字、命令等等。
键盘以一定的方式将我们按下的按键转换成计算机可识别的信号，从而实现输入功能。
本实验的目的是了解键盘的工作原理、结构以及使用方法。
实验目的：1. 了解键盘的工作原理；2. 掌握键盘通信协议；3. 掌握键盘的结构和按键布局；4. 学习键盘的使用方法。
实验原理：键盘的工作原理是通过扫描矩阵的方式实现的，常见的键盘为4x4矩阵结构，也有其他规格的矩阵结构。
按键的每一个位置都与键盘电路中的一个电气开关相连接，当按下某个按键时，会导电并向计算机发送信号。
键盘通过PS/2或USB 接口与计算机相连，传输按键的信息。
键盘结构通常包括以下部分：1. 按键：键盘上的每一个按键代表一个字符、数字、命令或功能等。
按键大致分为四个区域：字母区、数字区、符号区和功能区。
2. 电路板：键盘的电路板上连接着按键开关，实现按键的电气连接和信号传输。
3. 导线和线缆：将电路板与接口连接，传递信号。
4. 接口：键盘通过PS/2或USB接口与计算机相连，实现信号的传输。
实验步骤：1. 准备一个计算机和一台键盘，确保键盘的连接正确。
2. 打开计算机，进入操作系统。
3. 在文本编辑器中打开一个文档，用来记录实验结果。
4. 将注意力集中在键盘上，按下键盘上的一个按键，观察文档中的输入情况。
5. 重复步骤4，测试其他按键，记录测试结果。
6. 关闭计算机，结束实验。
实验结果与分析：通过本实验，我们了解到键盘的工作原理是通过扫描矩阵的方式实现的，按键通过电路板中的电气开关与计算机相连，实现键盘输入。
键盘的按键布局通常分为四个区域：字母区、数字区、符号区和功能区。
通过实验测试，我们发现按键输入是可靠的，按下按键时能够正确输入对应的字符或数字。
键盘的使用方法是简单明了的，只需要按下对应的按键即可完成输入。
实验总结：键盘作为计算机最常用的输入设备，广泛应用于各个领域。
扫描键盘的原理
扫描键盘的原理
键盘扫描原理是通过一种叫做"矩阵扫描"的技术来实现的。
它
主要依靠键盘上方的一组电路来完成输入信号的检测和传递。
具体来说，键盘通常有多行多列的布局。
每个按键都与一个特定的行和列相连，形成一个按键矩阵。
当我们按下某个按键时，键盘的控制器会首先激活按键所在的行，然后依次检查每一列。
如果有任何一列检测到有电流通过，就说明该按键被按下。
为了实现这个过程，键盘内部的控制器会周期性地激活行，并读取列上的电流状况。
它会通过一个循环的方式，每次激活一行并读取所有列的状态，以此来获得所有按键的输入信号。
这种矩阵扫描的方式可以同时检测多个按键的状态，从而实现多键同时按下的功能。
一旦控制器检测到按键被按下，它会将相应的按键码发送给计算机，然后由操作系统或相应的应用程序来处理这个输入。
键盘控制器和计算机之间的通信通常是通过USB或PS/2接口完
成的。
总的来说，键盘的扫描原理就是基于矩阵扫描技术，通过激活行和读取列的方式，检测按键的输入信号，并将其传递给计算机进行处理。
键盘显示实验报告
键盘显示实验报告键盘显示实验报告一、引言键盘是我们日常生活中常用的输入设备之一，它通过按下不同的按键来输入字符和命令。
在计算机科学领域，键盘显示是一项重要的实验，它涉及到了计算机硬件和软件的相互配合。
本文将介绍一个键盘显示实验的设计和结果分析。
二、实验设计1. 实验目的本实验的目的是通过键盘输入字符，并在计算机屏幕上进行显示。
通过这个实验，我们可以深入了解键盘的工作原理和计算机输入输出的基本知识。
2. 实验材料本实验所需的材料包括：计算机、键盘、显示器和相应的连接线。
3. 实验步骤(1) 将键盘与计算机通过连接线连接好。
(2) 打开计算机，并启动相应的键盘显示程序。
(3) 在键盘上按下不同的按键，观察计算机屏幕上的显示效果。
(4) 分析和记录实验结果。
三、实验结果在本次实验中，我们按下了键盘上的不同按键，并观察了计算机屏幕上的显示效果。
实验结果表明，键盘输入的字符能够准确地显示在屏幕上，并且显示的速度非常快。
四、结果分析1. 键盘工作原理键盘是一种输入设备，它通过按下不同的按键来输入字符和命令。
当我们按下键盘上的某个按键时，键盘会发送一个信号给计算机，计算机通过解读这个信号来确定我们按下的是哪个按键，并将相应的字符显示在屏幕上。
2. 计算机输入输出键盘显示实验涉及到了计算机的输入输出过程。
输入是指将外部信息传递给计算机的过程，而输出是指将计算机处理后的信息传递给外部的过程。
在本实验中，键盘是输入设备，它将我们按下的按键信息传递给计算机；而显示器是输出设备，它将计算机处理后的字符信息显示在屏幕上。
3. 键盘显示的应用键盘显示技术在计算机领域有着广泛的应用。
无论是在日常办公还是在专业领域，键盘输入都是必不可少的。
通过键盘，我们可以输入文字、命令、密码等信息，实现与计算机的交互。
键盘显示技术的发展也为计算机的普及和应用提供了方便。
五、实验总结通过本次键盘显示实验，我们深入了解了键盘的工作原理和计算机输入输出的基本知识。
键盘扫描显示实验报告
一、实验目的1. 理解键盘扫描的基本原理，掌握键盘扫描的方法。
2. 掌握数码管显示的基本原理，实现键盘扫描信息的实时显示。
3. 熟悉8255并行接口芯片在键盘扫描和数码管显示中的应用。
二、实验原理1. 键盘扫描原理：键盘扫描是指通过硬件电路对键盘按键进行检测，并将按键信息转换为可识别的数字信号的过程。
本实验采用行列式键盘，通过扫描键盘的行线和列线，判断按键是否被按下。
2. 数码管显示原理：数码管是一种用来显示数字和字符的显示器，由多个发光二极管（LED）组成。
本实验采用七段数码管，通过控制各个段（A、B、C、D、E、F、G）的亮灭，显示相应的数字或字符。
3. 8255并行接口芯片：8255是一款通用的并行接口芯片，具有三个8位并行I/O口（PA、PB、PC），可用于键盘扫描和数码管显示的控制。
三、实验设备1. 实验平台：PC机、8255并行接口芯片、行列式键盘、七段数码管、面包板、导线等。
2. 软件环境：汇编语言编程软件、仿真软件等。
四、实验步骤1. 硬件连接：将8255并行接口芯片、行列式键盘、七段数码管连接到实验平台上，按照电路图进行连线。
2. 编写程序：使用汇编语言编写键盘扫描和数码管显示的程序。
（1）初始化8255并行接口芯片：设置PA口为输出端口，PB口为输出端口，PC口为输入端口。
（2）扫描键盘：通过PC口读取键盘的行线状态，判断是否有按键被按下。
若检测到按键被按下，读取对应的列线状态，确定按键的位置。
（3）数码管显示：根据按键的位置，控制数码管的段（A、B、C、D、E、F、G）的亮灭，显示相应的数字。
3. 仿真调试：使用仿真软件对程序进行调试，确保程序能够正确扫描键盘和显示数字。
五、实验结果与分析1. 实验结果：成功实现了键盘扫描和数码管显示的功能。
当按下键盘上的任意按键时，数码管上会显示对应的数字。
2. 分析：（1）键盘扫描部分：通过读取PC口的行线状态，判断是否有按键被按下。
当检测到按键被按下时，读取PB口的列线状态，确定按键的位置。
电子键盘的扫描原理
电子键盘的扫描原理电子键盘是现代计算机和其他电子设备中常见的输入设备之一，其工作原理是通过扫描来检测用户按下的按键，并将按键信息传输给相关设备进行处理。
本文将介绍电子键盘的扫描原理及其工作流程。
一、电子键盘的基本结构电子键盘通常由一组按键和控制电路组成。
按键通常被分为几行和几列，并通过金属导线或薄膜电路板连接到控制电路。
每个按键都有一个唯一的标识符，如字符、数字或功能键。
二、键盘扫描的工作原理电子键盘通过扫描技术来检测用户按下的按键。
简单来说，扫描过程分为两个步骤：行扫描和列扫描。
1. 行扫描在行扫描阶段，控制电路将一个个地激活每一行线路，从第一行开始直到最后一行。
当一行被激活时，与该行相对应的列被连接到控制电路上的输入端。
如果没有按键按下，该列电路将保持高电平。
如果有按键按下，该列电路将变为低电平。
2. 列扫描在列扫描阶段，控制电路逐列地检测每一列线路的电平状态。
如果某列电路检测到低电平，则表示该列对应的按键被按下。
控制电路将记录下按下按键所在的行和列信息。
三、键盘扫描的工作流程电子键盘的扫描工作流程可以简要概括如下：1. 初始化开始时，控制电路保持所有行线路为高电平状态，并等待用户按下按键。
2. 行扫描控制电路依次激活每一行线路，从第一行到最后一行。
对于每一个激活的行，控制电路会检查每一列线路的电平状态。
3. 检测按键如果有按键被按下，控制电路将记录下按下按键所在的行和列信息，并将其保存在缓存中。
4. 输出按键信息一旦扫描完成，控制电路将按下按键的信息传输给相关设备进行进一步处理。
比如，在计算机中，操作系统会接收到按键信息，并将其转化为相应的字符或指令。
四、扫描速度和反馈机制电子键盘的扫描速度通常非常快，以保证用户在快速输入时不会出现按键丢失或错位的情况。
现代的电子键盘通常采用多级的硬件扫描技术，使得扫描速度更快，响应更准确。
另外，一些高级电子键盘还会提供按键反馈机制，比如机械键盘中的轴体触发，通过物理机械结构产生明显的触感和声音反馈，以增强用户的输入体验。
