【CN209640645U】一种多功能液晶显示屏【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920529549.8(22)申请日 2019.04.18(73)专利权人 深圳市思赢科技有限公司地址 518106 广东省深圳市光明区公明街道上村莲塘工业区16号恒寿科技大厦6层(72)发明人 冯建军 (74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 吴肖敏(51)Int.Cl.G02F 1/1333(2006.01)
(54)实用新型名称一种多功能液晶显示屏(57)摘要本实用新型公开了一种多功能液晶显示屏，包括液晶屏、连轴、边框、底板、驱动机构和连杆机构，所述液晶屏固定安装在边框内，所述底板顶部开设有配置槽，所述配置槽内一侧固定安装有连轴，所述边框活动设置在配置槽内，且边框转动连接在连轴外侧，所述驱动机构位于配置槽底部，此多功能液晶显示屏，设置的驱动机构和连杆机构，能够方便简单的对液晶屏使用角度进行实时调整，以方便操作人员对液晶显示屏的使用，增加液晶显示屏的灵活性和使用的舒适度，并同时能够对液晶屏进行有效的限位，且对称的两个连杆机构更进一步的提高了液晶屏的稳定性，避免调整使用过程中液晶屏晃动碰撞而影响
其使用寿命。
权利要求书1页 说明书3页 附图2页CN 209640645 U2019.11.15
CN 209640645
U1.一种多功能液晶显示屏，包括液晶屏(1)、连轴(2)、边框(3)、底板(4)、驱动机构(5)和连杆机构(6)，其特征在于：所述液晶屏(1)固定安装在边框(3)内，所述底板(4)顶部开设有配置槽(7)，所述配置槽(7)内一侧固定安装有连轴(2)，所述边框(3)活动设置在配置槽(7)内，且边框(3)转动连接在连轴(2)外侧，所述驱动机构(5)位于配置槽(7)底部，且驱动机构(5)一端对称固定安装有两个连杆机构(6)，所述连杆机构(6)远离驱动机构(5)的一端均与边框(3)固定连接。2.根据权利要求1所述的一种多功能液晶显示屏，其特征在于：所述配置槽(7)侧壁顶部倒圆角。3.根据权利要求1所述的一种多功能液晶显示屏，其特征在于：所述驱动机构(5)包括电动推杆(8)和位移板(9)，所述配置槽(7)底部设有安装槽(10)，所述安装槽(10)一侧设有位移槽(11)，且安装槽(10)与位移槽(11)连通，所述电动推杆(8)固定安装在安装槽(10)内部，所述位移板(9)滑动连接在位移槽(11)内，且位移板(9)与电动推杆(8)输出端固定连接，所述连杆机构(6)固定安装在位移板(9)远离电动推杆(8)的一侧。4.根据权利要求3所述的一种多功能液晶显示屏，其特征在于：所述位移槽(11)内对称固定安装有两个导向滑杆(12)，所述导向滑杆(12)分别滑动贯穿位移板(9)。5.根据权利要求3所述的一种多功能液晶显示屏，其特征在于：所述连杆机构(6)包括第一轴承座(13)、第一转轴(14)、驱动杆(15)、第二轴承座(16)和第二转轴(17)，所述第一轴承座(13)固定安装在位移板(9)远离电动推杆(8)的一侧，且第一轴承座(13)内固定安装有第一转轴(14)，所述第二轴承座(16)固定安装在边框(3)底部，且第二轴承座(16)内固定安装有第二转轴(17)，所述驱动杆(15)位于边框(3)底部，且驱动杆(15)两端分别与第一转
轴(14)和第二转轴(17)转动连接。权 利 要 求 书1/1页
2CN 209640645 U
【CN209640870U】一种智能多频手持移动终端【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920585487.2(22)申请日 2019.04.26(73)专利权人 北京太和纵横科技有限公司地址 100018 北京市朝阳区东坝乡东晓景产业园205号E区1227(72)发明人 唐猛 (51)Int.Cl.G06K 7/10(2006.01)
(54)实用新型名称一种智能多频手持移动终端(57)摘要本实用新型涉及一种智能多频手持移动终端，包括：机身，所述机身包括固定电池、支撑板、机壳、光线传感器一、光线传感器二、处理器、存储器、小型电脑、功能键、电源键、手柄按键、音量键、后摄像头、扩展口插槽、后LED灯；把手，其设置在所述机身下面，所述把手包括开关、可拆卸电池、铰链、盖板、充电口；侧机身，其通过螺钉二设置在所述机身侧面，所述侧机身包括螺钉一设、侧机盖、天线、识读器、散热装置、散热板、镜框、设置在所述镜框上的前摄像头及设置在所述镜框上且位于所述前摄像头左侧的前LED灯、设置在所述镜框左侧的蜂鸣器、设置在所述侧机身
侧面的警报器。
权利要求书1页 说明书3页 附图5页CN 209640870 U2019.11.15
CN 209640870
U1.一种智能多频手持移动终端，其特征在于，包括：机身，所述机身包括设置在所述机身底部的固定电池、设置在所述机身内部且位于所述固定电池上方的支撑板、设置在所述支撑板上方的机壳和设置在所述机壳后侧的光线传感器一、设置在所述机壳前侧的光线传感器二、设置在所述支撑板上且位于所述光线传感器一右侧的处理器、设置在所述支撑板上且位于所述光线传感器二左侧的处理器及设置在所述支撑板上且位于所述光线传感器一与光线传感器二之间的存储器、设置在所述机身顶部的小型电脑、设置在所述机身右侧的功能键、电源键、设置在所述机身左侧的手柄按键、音量键、设置在所述机身后侧的后摄像头、设置在所述机身后侧且位于所述后摄像头下面的扩展口插槽、设置在所述机身后侧且位于所述扩展口插槽两侧的后LED灯；把手，其设置在所述机身下面，所述把手包括设置在所述机身下面且位于所述把手侧面的开关、设置在所述把手内部的可拆卸电池和通过铰链设置在所述把手底部的盖板及设置在所述把手底部的充电口；侧机身，其通过螺钉二设置在所述机身侧面，所述侧机身包括通过螺钉一设置在所述侧机身上的侧机盖、设置在所述侧机身内部且位于所述侧机盖旁边的天线、设置在所述天线侧面且位于靠近所述把手一面的识读器和设置在所述侧机身侧面且位于靠近把手一面的散热装置、设置在所述散热装置上的散热板、设置在所述侧机身顶部侧面且位于远离机身一侧的镜框、设置在所述镜框上的前摄像头及设置在所述镜框上且位于所述前摄像头左侧的前LED灯、设置在所述镜框左侧的蜂鸣器、设置在所述侧机身侧面的警报器。2.根据权利要求1所述的一种智能多频手持移动终端，其特征在于，所述把手上设有防滑垫。3.根据权利要求1所述的一种智能多频手持移动终端，其特征在于，所述前摄像头为500万定焦摄像头、后摄像头为1300万定焦摄像头。4.根据权利要求1所述的一种智能多频手持移动终端，其特征在于，所述移动终端重量为600g。5.根据权利要求1所述的一种智能多频手持移动终端，其特征在于，所述固定电池为6000mAh锂电池，可拆卸电池为4000mAh锂电池。6.根据权利要求1所述的一种智能多频手持移动终端，其特征在于，所述扩展口插槽可

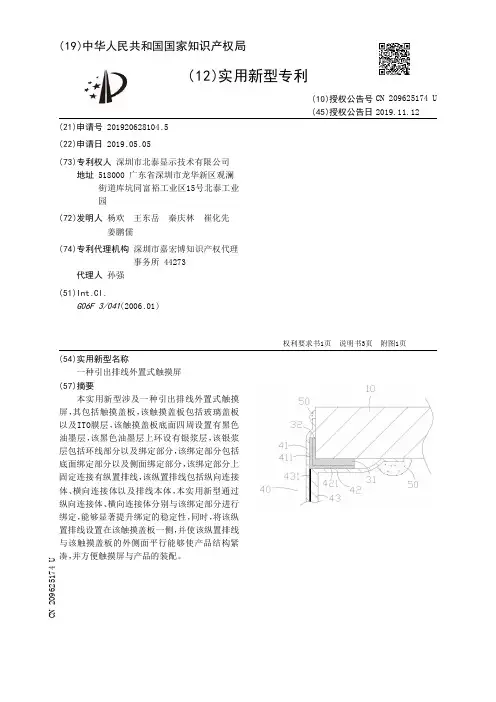

【CN209625174U】一种引出排线外置式触摸屏【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920628104.5(22)申请日 2019.05.05(73)专利权人 深圳市北泰显示技术有限公司地址 518000 广东省深圳市龙华新区观澜街道库坑同富裕工业区15号北泰工业园(72)发明人 杨欢 王东岳 秦庆林 崔化先 姜鹏儒 (74)专利代理机构 深圳市嘉宏博知识产权代理事务所 44273代理人 孙强(51)Int.Cl.G06F 3/041(2006.01)
(54)实用新型名称一种引出排线外置式触摸屏(57)摘要本实用新型涉及一种引出排线外置式触摸屏，其包括触摸盖板，该触摸盖板包括玻璃盖板以及ITO膜层，该触摸盖板底面四周设置有黑色油墨层，该黑色油墨层上环设有银浆层，该银浆层包括环线部分以及绑定部分，该绑定部分包括底面绑定部分以及侧面绑定部分，该绑定部分上固定连接有纵置排线，该纵置排线包括纵向连接体、横向连接体以及排线本体，本实用新型通过纵向连接体、横向连接体分别与该绑定部分进行绑定，能够显著提升绑定的稳定性，同时，将该纵置排线设置在该触摸盖板一侧，并使该纵置排线与该触摸盖板的外侧面平行能够使产品结构紧凑，
并方便触摸屏与产品的装配。
权利要求书1页 说明书3页 附图1页CN 209625174 U2019.11.12
CN 209625174
U1.一种引出排线外置式触摸屏，其包括触摸盖板，该触摸盖板包括玻璃盖板以及ITO膜层，其中，该ITO膜层粘合在该玻璃盖板底面上，该触摸盖板下方设置有显示屏，该触摸盖板底面四周设置有黑色油墨层，借助该黑色油墨层在该触摸盖板中央位置围绕形成一透明区域，该黑色油墨层上环设有银浆层，其特征在于：该银浆层包括环线部分以及绑定部分，该环线部分与该绑定部分连接形成一整体，其中，该ITO膜层连接在该环线部分中，该绑定部分包括底面绑定部分以及侧面绑定部分，其中，该底面绑定部分设置在该触摸盖板底面上，该侧面绑定部分设置在该触摸盖板的外侧面上，在该绑定部分上固定连接有纵置排线，该纵置排线包括纵向连接体、横向连接体以及排线本体，该纵向连接体以及该横向连接体同时连接在该排线本体顶部，其中，该纵向连接体上设置有纵向接触线，该横向连接体上设置有横向接触线，该排线本体中设置有连接线，该纵向接触线与该侧面绑定部分相连接，该横向接触线与该底面绑定部分相连接，该纵向接触线以及该横向接触线的尾端同时与该连接线相连接。2.如权利要求1所述的一种引出排线外置式触摸屏，其特征在于：在该纵向连接体以及该横向连接体与该触摸盖板之间分别设置有封装胶体。3.如权利要求1所述的一种引出排线外置式触摸屏，其特征在于：该纵置排线与该触摸
【CN209417483U】一种背光模组及液晶显示装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920257667.8(22)申请日 2019.02.28(73)专利权人 昆山龙腾光电有限公司地址 215301 江苏省苏州市昆山开发区龙腾路1号(72)发明人 王小荣 谢爱庆 张娟娟 (74)专利代理机构 北京品源专利代理有限公司 11332代理人 胡彬(51)Int.Cl.G02F 1/13357(2006.01)G02F 1/1333(2006.01)
(54)实用新型名称一种背光模组及液晶显示装置(57)摘要本实用新型公开一种背光模组及液晶显示装置，涉及液晶显示技术领域。背光模组包括边框，边框的内部形成容纳空间，导光板在容纳空间内部与边框无缝连接，光学膜片放置在导光板上并容纳在容纳空间内，液晶面板盖设在边框的顶面并与边框连接；边框上开设有用于容纳光学膜片的膜片耳朵的第一安装槽，第一安装槽的槽底与导光板的上表面平齐。液晶显示装置，采用上述背光模组。本实用新型提出的背光模组，与现有技术相比，边框能够做的更窄，结构更加紧凑；
液晶显示装置能实现更好地窄边框设计。
权利要求书1页 说明书5页 附图2页CN 209417483 U2019.09.20
CN 209417483
U1.一种背光模组，包括边框(1)，其特征在于，所述边框(1)的内部形成容纳空间，导光板(2)在所述容纳空间内部与所述边框(1)无缝连接，光学膜片(3)放置在导光板(2)上并容纳在所述容纳空间内，液晶面板(4)盖设在所述边框(1)的顶面并与所述边框(1)连接；所述边框(1)上开设有用于容纳所述光学膜片(3)的膜片耳朵(31)的第一安装槽(01)，所述第一安装槽(01)的槽底与所述导光板(2)的上表面平齐。2.根据权利要求1所述的背光模组，其特征在于，所述导光板(2)设置在容纳空间内并与所述边框(1)一体成型。3.根据权利要求1所述的背光模组，其特征在于，所述边框(1)朝向导光板(2)的侧面与所述导光板(2)朝向边框(1)的侧面抵接。4.根据权利要求1所述的背光模组，其特征在于，所述边框(1)与导光板(2)嵌套连接。5.根据权利要求2～4任一项所述的背光模组，其特征在于，所述边框(1)朝向所述导光板(2)的一侧设有凹槽(11)，所述导光板(2)朝向所述边框(1)的一侧设有凸起(21)，所述凸起(21)嵌入所述凹槽(11)内。6.根据权利要求1所述的背光模组，其特征在于，所述边框(1)的周向边沿还凸设有挡板(5)，所述挡板(5)与所述边框(1)之间形成第二安装槽(02)，所述液晶面板(4)设置在第二安装槽(02)内。7.根据权利要求1所述的背光模组，其特征在于，所述光学膜片(3)呈矩形，所述边框(1)呈矩形框架结构；多个所述膜片耳朵(31)分别设置在所述光学膜片(3)相对的两个侧边上，多个所述第一安装槽(01)对应设置在所述边框(1)相对的两个侧壁上。8.根据权利要求7所述的背光模组，其特征在于，所述光学膜片(3)的周向侧面与所述边框(1)的侧壁内表面之间形成间隙；所述光学膜片(3)的周向侧面与所述第一安装槽(01)的槽壁面之间形成间隙。9.根据权利要求1所述的背光模组，其特征在于，所述背光模组还包括后壳(6)，所述后壳(6)与所述导光板(2)的下表面与所述边框(1)的下表面连接。10.一种液晶显示装置，其特征在于，采用上述权利要求1-
【CN209801052U】一种可折叠的液晶显示屏【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920459385.6(22)申请日 2019.04.04(73)专利权人 郑州丰嘉科技有限公司地址 450000 河南省郑州市管城区航海东路24号4号楼2单元14号(72)发明人 郭军刚 (74)专利代理机构 郑州裕晟知识产权代理事务所(特殊普通合伙) 41142代理人 王瑞(51)Int.Cl.F16M 11/18(2006.01)F16C 11/04(2006.01)H02K 7/116(2006.01) (54)实用新型名称一种可折叠的液晶显示屏(57)摘要一种可折叠的液晶显示屏，包括显示屏，显示屏外轮廓设置有边框，还包括底座，底座中部开设有第一滑槽，第一滑槽内设置有相适配的第一滑块，第一滑块顶部固定有铰接件，铰接件的活动部与边框底部相固定，滑块下方开设有安装孔，安装孔内固定有步进电机，步进电机的齿轮穿出沿第一滑槽内壁长度方向开设的条形孔，齿轮与底座内设置与第一滑槽平行的齿条相啮合，底座侧端还设置有第二滑槽，第二滑槽内设置有相适配的第二滑块，第二滑块与第一连杆的一端相铰接，第一连杆与第二连杆的一端相铰接，第二连杆与边框相铰接，本实用新型可实现液晶显示屏的折叠翻转，在不使用时可有效节省空间，同时还可实现显示屏的前后移动，方便用户的使
用。
权利要求书1页 说明书2页 附图2页CN 209801052 U2019.12.17
CN 209801052
U1.一种可折叠的液晶显示屏，包括显示屏(1)，所述显示屏(1)外轮廓设置有边框(2)，其特征在于：还包括底座(3)，所述底座(3)中部开设有第一滑槽(4)，所述第一滑槽(4)内设置有相适配的第一滑块(5)，所述第一滑块(5)顶部固定有铰接件(6)，所述铰接件(6)的活动部(61)与边框(2)底部相固定；所述滑块(5)下方开设有安装孔，所述安装孔内固定有步进电机，所述步进电机的齿轮(7)穿出沿第一滑槽(4)内壁长度方向开设的条形孔(8)，所述齿轮(7)与底座内设置与第一滑槽(4)平行的齿条(9)相啮合；所述底座(3)侧端还设置有第二滑槽(10)，所述第二滑槽(10)内设置有相适配的第二滑块(11)，所述第二滑块(11)与第一连杆(12)的一端相铰接，所述第一连杆(12)远离第二滑块(11)一端与第二连杆(13)的一端相铰接，所述第二连杆(13)远离第一连杆(12)一端与边框(2)相铰接。2.根据权利要求1所述的可折叠的液晶显示屏，其特征在于：所述边框(2)与第二连杆(13)铰接处以及第二滑块(11)与第一连杆(12)铰接处均设置有凸轴(14)。3.根据权利要求2所述的可折叠的液晶显示屏，其特征在于：所述第一连杆(12)和第二连杆(13)上均设置有与凸轴(14)相配合的通孔(121)。4.根据权利要求1所述的可折叠的液晶显示屏，其特征在于：所述第一滑槽(4)的长度
【CN209659490U】一种便携式手提显示装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920323272.3(22)申请日 2019.03.14(73)专利权人 广州市松盈电子科技有限公司地址 510000 广东省广州市花都区新雅街绿茵路9号工业园内D栋厂房二楼201(72)发明人 林茂凤 林茂富 罗松玲 林有贵 (74)专利代理机构 广州恒华智信知识产权代理事务所(普通合伙) 44299代理人 周长智(51)Int.Cl.H04N 21/41(2011.01)H04N 21/426(2011.01)H05K 7/20(2006.01)
(54)实用新型名称一种便携式手提显示装置(57)摘要本实用新型公开了一种便携式手提显示装置，包括外壳、从所述外壳正面嵌设进外壳内的显示屏、扬声器和操作板、设于所述外壳顶端的抽拉式提手、设于所述外壳侧面的信号接收端口、设于所述外壳内的控制器以及与所述控制器电连接的信号处理器和显示驱动电路，所述信号处理器分别与所述信号接收端口、显示驱动电路以及扬声器电连接，所述操作板与所述控制器电连接，所述显示驱动电路与显示屏电连接。本实用新型具有大屏幕可供多人一起观看视频，也具有单独的扬声器以满足户外使用所需的大音量，方便携带移动且价格低廉，
有利于使用推广。
权利要求书1页 说明书3页 附图2页CN 209659490 U2019.11.19
CN 209659490
U1.一种便携式手提显示装置，其特征在于，包括外壳、从所述外壳正面嵌设进外壳内的显示屏、扬声器和操作板、设于所述外壳顶端的抽拉式提手、设于所述外壳侧面的信号接收端口、设于所述外壳内的控制器以及与所述控制器电连接的信号处理器和显示驱动电路，所述信号处理器分别与所述信号接收端口、显示驱动电路以及扬声器电连接，所述操作板与所述控制器电连接，所述显示驱动电路与显示屏电连接。2.根据权利要求1所述的一种便携式手提显示装置，其特征在于，所述信号接收端口为USB接口，所述信号处理器包括USB识别器、视频解码器以及音频处理器，所述USB识别器分别与信号接收端口和显示驱动电路电连接，所述视频解码器与显示驱动电路电连接，所述音频处理器与扬声器电连接。3.根据权利要求1所述的一种便携式手提显示装置，其特征在于，所述操作板包括节目上翻键、节目下翻键、确定键、暂停键、音量增大键以及音量减小键。4.根据权利要求1所述的一种便携式手提显示装置，其特征在于，所述外壳后背面设有光盘驱动仓，所述光盘驱动仓上方固定连接有一仓盖，所述仓盖在未打开时与所述外壳后背面位于同一水平面上。5.根据权利要求4所述的一种便携式手提显示装置，其特征在于，所述外壳内还设有与所述光盘驱动仓电连接的光盘读取装置，所述光盘读取装置与所述信号处理器电连接。6.根据权利要求5所述的一种便携式手提显示装置，其特征在于，所述外壳内还设有与所述光盘驱动仓对应的散热装置。7.根据权利要求6所述的一种便携式手提显示装置，其特征在于，所述外壳后背面还设

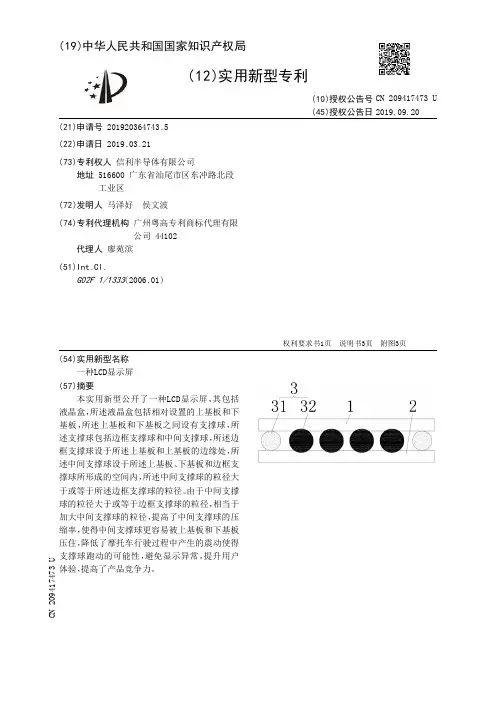

【CN209417473U】一种LCD显示屏【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920364743.5(22)申请日 2019.03.21(73)专利权人 信利半导体有限公司地址 516600 广东省汕尾市区东冲路北段工业区(72)发明人 马泽好 侯文波 (74)专利代理机构 广州粤高专利商标代理有限公司 44102代理人 廖苑滨(51)Int.Cl.G02F 1/1333(2006.01)
(54)实用新型名称一种LCD显示屏(57)摘要本实用新型公开了一种LCD显示屏，其包括液晶盒，所述液晶盒包括相对设置的上基板和下基板，所述上基板和下基板之间设有支撑球，所述支撑球包括边框支撑球和中间支撑球，所述边框支撑球设于所述上基板和上基板的边缘处，所述中间支撑球设于所述上基板、下基板和边框支撑球所形成的空间内，所述中间支撑球的粒径大于或等于所述边框支撑球的粒径。由于中间支撑球的粒径大于或等于边框支撑球的粒径，相当于加大中间支撑球的粒径，提高了中间支撑球的压缩率，使得中间支撑球更容易被上基板和下基板压住，降低了摩托车行驶过程中产生的震动使得支撑球跑动的可能性，避免显示异常，提升用户体验，
提高了产品竞争力。
权利要求书1页 说明书3页 附图3页CN 209417473 U2019.09.20
CN 209417473
U1.一种LCD显示屏，其特征在于，其包括液晶盒，所述液晶盒包括相对设置的上基板和下基板，所述上基板和下基板之间设有支撑球，所述支撑球包括边框支撑球和中间支撑球，所述边框支撑球设于所述上基板和上基板的边缘处，所述中间支撑球设于所述上基板、下基板和边框支撑球所形成的空间内，所述中间支撑球的粒径大于或等于所述边框支撑球的粒径。2.根据权利要求1所述的LCD显示屏，其特征在于，还包括用于承载所述液晶盒的胶框，所述液晶盒设于所述胶框上，所述上基板和所述下基板相互错开放置而形成有台阶，所述胶框上设有至少两个卡扣，所述卡扣扣住所述台阶。3.根据权利要求2所述的LCD显示屏，其特征在于，所述卡扣扣住下基板的宽度L为0.3mm～0.5mm。4.根据权利要求2所述的LCD显示屏，其特征在于，所述卡扣的侧壁与下基板的间隙d1≤0.2mm。5.根据权利要求2所述的LCD显示屏，其特征在于，所述上基板和所述下基板相互错开的距离d2≥0.5mm。6.根据权利要求2所述的LCD显示屏，其特征在于，所述下基板下表面设有下偏光片，所述胶框与所述下偏光片之间设有垫片。7.根据权利要求6所述的LCD显示屏，其特征在于，所述垫片的厚度δ≥0.3mm。8.根据权利要求6所述的LCD显示屏，其特征在于，所述垫片为泡棉胶带，所述泡棉胶带的上表面涂布有弱粘性胶水，所述泡棉胶带的下表面涂布有强粘性胶水。9.根据权利要求8所述的LCD显示屏，其特征在于，所述泡棉胶带的下表面还设有PET基材层，所述强粘性胶水设于所述PET基材层的下表面。10.根据权利要求8所述的LCD显示屏，其特征在于，所述强粘性胶水与所述弱粘性胶水
【CN209604795U】一种户外楼宇显示屏【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920222376.5(22)申请日 2019.02.22(73)专利权人 深圳市中渤光电有限公司地址 518000 广东省深圳市龙华区大浪街道浪口社区华兴路富隆特工业园5栋302(72)发明人 柴明 (74)专利代理机构 深圳茂达智联知识产权代理事务所(普通合伙) 44394代理人 夏龙(51)Int.Cl.F16M 11/04(2006.01)G09F 9/33(2006.01)
(54)实用新型名称一种户外楼宇显示屏(57)摘要本实用新型公开了一种户外楼宇显示屏，包括保护框和设置在保护框内的显示屏本体，所述显示屏本体的一侧固定安装有安装模板，所述安装模板的两侧均开设有螺纹槽，所述螺纹槽内螺纹连接有螺杆，所述安装模板的两侧均开设有第一卡槽，所述保护框的两侧内壁上均开设有凹槽，所述凹槽内活动安装有卡销，所述卡销的一端延伸至第一卡槽内，所述卡销的一侧焊接有齿条，所述凹槽的顶部内壁上开设有第一连通孔，所述第一连通孔内转动安装有转动杆，且转动杆的底端转动安装在凹槽的底部内壁上，所述转动杆的顶端延伸至保护框的上方并焊接有固定杆。本实用新型避免显示屏受到日晒雨淋，风吹尘盖，
便于对显示屏进行拆卸和安装。
权利要求书1页 说明书4页 附图1页CN 209604795 U2019.11.08
CN 209604795
U1.一种户外楼宇显示屏，包括保护框(1)和设置在保护框(1)内的显示屏本体(2)，其特征在于，所述显示屏本体(2)的一侧固定安装有安装模板(3)，所述安装模板(3)的两侧均开设有螺纹槽(4)，所述螺纹槽(4)内螺纹连接有螺杆(5)，所述安装模板(3)的两侧均开设有第一卡槽(6)，所述保护框(1)的两侧内壁上均开设有凹槽(7)，所述凹槽(7)内活动安装有卡销(8)，所述卡销(8)的一端延伸至第一卡槽(6)内，所述卡销(8)的一侧焊接有齿条(9)，所述凹槽(7)的顶部内壁上开设有第一连通孔(12)，所述第一连通孔(12)内转动安装有转动杆(11)，且转动杆(11)的底端转动安装在凹槽(7)的底部内壁上，所述转动杆(11)的顶端延伸至保护框(1)的上方并焊接有固定杆(13)，所述固定杆(13)上滑动安装有两个对称设置的卡杆(14)，两个卡杆(14)的顶端焊接有同一个把手(15)，所述保护框(1)的顶部开设有多个第二卡槽(16)，且卡杆(14)的底端延伸至第二卡槽(16)内，所述转动杆(11)上固定套设有齿轮(10)，且齿轮(10)与齿条(9)相啮合。2.根据权利要求1所述的一种户外楼宇显示屏，其特征在于，所述凹槽(7)的底部内壁上开设有转动槽，转动杆(11)转动安装在转动槽内。3.根据权利要求2所述的一种户外楼宇显示屏，其特征在于，所述转动杆(11)的外侧固定套设有第一固定环，转动槽的内壁上开设有环形滑槽，且第一固定环与环形滑槽的侧壁滑动连接。4.根据权利要求1所述的一种户外楼宇显示屏，其特征在于，所述固定杆(13)上开设有两个对称设置的第二连通孔，卡杆(14)通过对应的第二连通孔与固定杆(13)滑动连接。5.根据权利要求1所述的一种户外楼宇显示屏，其特征在于，所述保护框(1)的两侧对称开设有螺纹孔，螺杆(5)通过对应的螺纹孔与保护框(1)螺纹连接。6.根据权利要求1所述的一种户外楼宇显示屏，其特征在于，所述卡杆(14)的外侧套设有弹簧(17)，且弹簧(17)的底端焊接在卡杆(14)上，弹簧(17)的顶端焊接在固定杆(13)上。7.根据权利要求1所述的一种户外楼宇显示屏，其特征在于，位于同一侧的第二卡槽(16)的数量为六到八个，
【CN209328411U】一种直面拼接式且具有升降功能的显示屏【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920251145.7
(22)申请日 2019.02.28
(73)专利权人 深圳市恒远盛世科技有限公司地址 518128 广东省深圳市宝安区西乡街道南昌第二工业区B1栋四楼
(72)发明人 徐旭东
(51)Int.Cl.G09F 9/302(2006.01)F16M 11/04(2006.01)G09F 13/04(2006.01)
(54)实用新型名称一种直面拼接式且具有升降功能的显示屏(57)摘要本实用新型公开了一种直面拼接式且具有升降功能的显示屏，该显示屏包括支撑部以及设置在支撑部上端的显示屏组件，所述支撑部为升降装置，其上端伸缩柱连接所述显示屏组件，本实用新型显示屏能够升降，立柱上设置有电机驱动上立柱进行升降，根据不同的场合使用不同的高度，升降式显示屏也便于显示屏单元的安装，显示屏单元均是挂在拼接屏安装箱内，安装方便，节省人力财务。在拼接屏安装箱底部中央设置有LOGO灯箱，LOGO灯箱能够显示产品的商标，
有助于显示屏的推广。
权利要求书1页 说明书3页 附图3页CN 209328411 U2019.08.30
CN 209328411
U1.一种直面拼接式且具有升降功能的显示屏，该显示屏包括支撑部以及设置在支撑部
上端的显示屏组件，其特征在于：所述支撑部为升降装置，其上端伸缩柱连接所述显示屏组
件，所述显示屏组件包括：
拼接屏（9），由多个显示屏单元横向拼接而成；
拼接屏安装箱（7），由多个箱体单元横向拼接而成，每个箱体单元后侧面设置有上翻式
盖体，所述拼接屏通过多组可调节式挂钩（8）安装在所述拼接屏安装箱（7）前侧面，所述拼
接屏安装箱（7）底端安装在所述升降装置的伸缩柱的上端；
屏幕保护玻璃（11），贴盖于所述拼接屏（9）显示面，其包括多个玻璃单元；
红外触摸框（12），其盖于所述拼接屏（9）边缘并能够将所述屏幕保护玻璃（11）嵌住，所
【CN209765210U】一种液晶显示模组【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920341416.8(22)申请日 2019.03.18(73)专利权人 昆山龙腾光电股份有限公司地址 215301 江苏省苏州市昆山开发区龙腾路1号(72)发明人 李国亮 陈安稳 (74)专利代理机构 北京品源专利代理有限公司 11332代理人 胡彬(51)Int.Cl.G02F 1/1333(2006.01)
(54)实用新型名称一种液晶显示模组(57)摘要本实用新型属于液晶显示技术领域，具体公开了一种液晶显示模组，包括背板和中框，背板包括背板底板和背板侧板，中框包括中框底板以及中框侧板。中框位于背板的内侧，至少相对的两个背板侧板向内弯折有第一弯折部，中框沿朝向背板侧板的方向凸设有卡接部，卡接部与第一弯折部相抵接，且中框下端与背板底板之间设置有第一弹性件。或至少相对两侧的背板侧板向外弯折形成有第二弯折部，中框侧板沿朝向背板侧板的一面凸设有卡接部，卡接部的上表面与第二弯折部的下表面卡接，且背板的上端面与中框底板的下表面之间设置有第一弹性件。本实施例提供的液晶显示模组，能够提高背板与中框的卡合和拆解便利性，
提高液晶显示模组的密封性能。
权利要求书2页 说明书7页 附图3页CN 209765210 U2019.12.10
CN 209765210
U1.一种液晶显示模组，包括背板(1)和中框(2)，所述背板(1)包括背板底板(11)和垂直围设在所述背板底板(11)四周的背板侧板(12)，所述中框(2)位于所述背板(1)的内侧，其特征在于，至少相对的两个所述背板侧板(12)上端向内弯折有第一弯折部(13)，所述中框(2)沿朝向所述背板侧板(12)的方向凸设有卡接部(23)，所述卡接部(23)的上表面与所述第一弯折部(13)的下表面抵接，且所述中框(2)下端与所述背板底板(11)之间设置有第一弹性件(4)。2.根据权利要求1所述的液晶显示模组，其特征在于，至少一个设置有所述第一弯折部(13)的所述背板侧板(12)上开设有拆解孔(15)，且所述拆解孔(15)正对所述中框(2)设置；当所述拆解孔(15)对应所述第一弯折部(13)设置时，所述拆解孔(15)贯穿所述背板侧板(12)和所述第一弯折部(13)的内外表面，当所述拆解孔(15)未对应所述第一弯折部(13)设置时，所述拆解孔(15)贯穿所述背板侧板(12)的内外表面。3.根据权利要求1所述的液晶显示模组，其特征在于，所述中框(2)包括与所述背板侧板(12)平行的中框侧板(22)，且设置有所述卡接部(23)的所述中框侧板(22)与所述背板底板(11)之间设置有所述第一弹性件(4)。4.根据权利要求1-3任一项所述的液晶显示模组，其特征在于，所述第一弹性件(4)为弹簧，且所述弹簧的一端固定在所述中框(2)上。5.一种液晶显示模组，包括中框(2)和背板(1)，所述背板(1)包括背板底板(11)和垂直围设在所述背板底板(11)上的背板侧板(12)，所述中框(2)包括位于所述背板(1)上方的中框底板(21)以及垂直围设在所述中框底板(21)上的中框侧板(22)，所述中框侧板(22)位于所述背板侧板(12)的外侧，其特征在于，至少相对两侧的所述背板侧板(12)向外弯折形成有第二弯折部(14)，所述中框侧板(22)沿朝向所述背板侧板(12)的一面凸设有卡接部(23)，所述卡接部(23)的上表面与所述第二弯折部(14)的下表面卡接，且所述背板侧板(12)的顶端与所述中框底板(21)的下表面之间设置有第一弹性件(4)。6.根据权利要求5所述的液晶显示模组，其特征在于，所述第二弯折部(14)与所述背板侧板(12)平行。7.根据权利要求6所述的液晶显示模组，其特征在于，所述卡接部(23)与对应的所述中框侧板(22)之间形成有卡接槽(24)，所述第二弯折部(14)的下端伸入所述卡接槽(24)中，且至少一侧的所述第二弯折部(14)与对应的所述卡接槽(24)的槽底抵接。8.根据权利要求7所述的液晶显示模组，其特征在于，至少一侧的所述第二弯折部(14)的外表面与对应的所述中框侧板(22)的内表面之间设置有第二弹性件(5)，且该所述第二弯折部(14)的内表面与所述卡接槽(24)的槽壁抵接。9.根据权利要求8所述的液晶显示模组，其特征在于，设置有所述第二弯折部(14)的所述背板侧板(12)在其至少一端处向内弯折形成有第一弯折部(13)，所述第一弯折部(13)与所述背板底板(11)平行，所述第一弯折部(13)与所述第二弯折部(14)错位设置，所述第一弹性件(4)设置于所述第一弯折部(13)的上表面与所述中框底板(21)的下表面之间。10.根据权利要求9所述的液晶显示模组，其特征在于，所述背板侧板(12) 在其中部处设置有所述第二弯折部(14)，所述背板侧板(12)在其两端处分别设置有所述第一弯折部(13)。11.根据权利要求5-10任一项所述的液晶显示模组，其特征在于，
【CN209642900U】一种新型太阳能多功能音响【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920656109.9
(22)申请日 2019.05.09
(73)专利权人 德兴璞电子（深圳）有限公司地址 518000 广东省深圳市宝安区石岩街道浪心社区黄家庄玉山工业园新园B栋
(72)发明人 焦磊
(74)专利代理机构 北京艾皮专利代理有限公司 11777代理人 李德胜
(51)Int.Cl.H04R 1/02(2006.01)
(54)实用新型名称一种新型太阳能多功能音响(57)摘要本实用新型公开了一种新型太阳能多功能音响，包括第一音响和第二音响，第一音响的一侧通过导线与第二音响电性连接，两个空腔的内部均固定安装有闪光灯，第一音响的两侧和第二音响的两侧均开设有开槽，四个开槽的内部均固定安装有太阳能板，第一壳体的内部固定安装有转轴，转轴的外部固定套接有第二齿轮，第二齿轮的第一壳体顶端的第一齿轮啮合连接，本实用新型一种新型太阳能多功能音响，设置第一齿轮和第二齿轮带动转轴带动，对导线进行收纳，同时设置太阳能板增强续航和进行供电，可任意角度转动的闪光灯提供灯源，增强音响的娱乐性
能。
权利要求书1页 说明书3页 附图1页CN 209642900 U2019.11.15
CN 209642900
U1.一种新型太阳能多功能音响，包括第一音响（1）和第二音响（11），其特征在于，所述
第一音响（1）的一侧通过导线（5）与第二音响（11）电性连接，所述第一音响（1）的顶端和第
二音响（11）的顶端均开设有球槽（12），两个所述球槽（12）的内部均活动连接有转球（13），
两个所述转球（13）的顶端均开设有空腔，两个所述空腔的内部均固定安装有闪光灯（14），
所述第一音响（1）的两侧和第二音响（11）的两侧均开设有开槽（10），四个所述开槽（10）的
内部均固定安装有太阳能板（9），所述第一音响（1）的背面和第二音响（11）的背面分别固定
