主机吊装方案
主机机组吊装方案
工程概况
1、 工程名称：******工程主机设备吊装
2、 吊装地点：******
3、 吊装时间：根据建设单位订货设备到货时间进行吊装
4、 主机设备表
；
设备名称 编号 外形尺寸 运输重量 数量 运输方式
二、 方案编制依据
1、 根据《建筑起重机械安全监督管理规定》 -建设部令第166号
2、 根据《建筑机械使用安全技术规程》 GJ33-2001、《起重机吊装作业安全技术规范》 《起重工安
全技术》
3、 根据《机械设备安装工程施工及验收通用规范》 GB50231-98、《起重设备安装工程 施工及验收
规范》 GB 50278-98
4、根据《起重安装操作规范》、起重吊机使用说明和机械性能参数表、钢丝强技术参 数表：
5、 根据本工程《招标文件》安装技术要求、设计施工图纸、相应的设计说明：
6、 根据空调设备厂家提供的制冷机组设备资料，外形尺寸、运输重量等技术参数。
7、 根据本工程施工组织设计方案、施工技术措施、设备安装技术要求。
8、 根据施工现场勘察实地条件、周围环境、吊运线路、制冷机房布局等情况。
三、 吊装旗工前应具备的条件
1、技术准备
1.1 吊装施工方案已按有关规定的程序审批完毕
1.2 参加吊装施工的有关人员经过专业培训合格 ，吊装责任工程师已向全体人员进行
吊装技术交底，安全责任人员负责向所有参加吊装施工的人员进行安全教育
1.3 土建专业已提供了完整的设备基础交工资料 ，基础沉降观测原始数据齐全 ，基础经
复验合格。
1.4 各台设备已按设备制造图、施工图等有关文件要求进行检验合格。 各项检验、施工
记录齐全且经检查合格，设备安装位置坐标、方位核对无误。
1.5 各项检测仪器、工具按规定位置架设妥当， 吊装的安全质量保证体系人员各就保位。
2、 现场准备
2.1 影响设备吊装的障碍物已拆除， 吊车行进路线路基及吊车站位打腿地基已按要求处
理合格，路线畅通。
2.2 所有设备已按吊装平面布置图所规定的位置顺序摆放到位。
2.3 主吊车已按吊装平面布置图的位置布置完毕。
3、 机具准备
3.1 钢丝绳、绳扣、卸扣已按规定检查合格。
3.2 主吊吊车的桅杆已组对安装完，配重已安装完。
3.3 主辅吊车均经过检查，确认性能状况良好。
4、 其它准备
4.1设备吊耳焊接及捆绑形式已按设计文件或吊装方案规定核算
并经检验合格。
4.2 设备基础上垫铁已布置找正好。
4.3 空中组对的准备工作已完成。
4.4 经纬仪已按方案要求布置到位。
4.5 吊装时的天气预报信息已掌握，确认已无问题的情况下，方可下达吊装命令。
4.6 各项安全措施得到落实，符合有关安全文件的规定。
四、吊装工艺流程
1、制冷机组运输路线
地下室大型设备通过地下一层进行水平运输至机房内， 具体为通过卷扬机及多轮地滚车
进行水平托运。
2、卸车
先将设备卸车放置在相应的地平面上， 根据设备在机房位置的排布顺序将制冷机组排
序，然后采用大型汽车吊，将设备依次放置在多轮地滚车上，依次进行平移至制冷机房。
卸车前需进行试吊。吊装总指挥进行吊装操作交底； 布置各监察岗位进行监察的要点及
主要内容；起吊放下进行多次试验，使各部分具有协调性和安全性； 复查各部位的变化情况
等。由总指挥正式下令， 检查各岗位到岗待命情况，以哨子作为统一信号； 各岗位汇报准备
情况，并用信号及时通知指挥台；将设备吊至离地 处进行试吊，检查一切设备是否正常。
3、吊装方法
3.1、本次吊装设备最重为***吨，设备经过平面后，下放至机坑并定位。
3.2、正式卸车运用大吊车吊卸设备， 直接把主机吊装到地面上， 并在主机底部四角受力 点上各安放一台
多轮地滚车， 然后连接慢速卷扬机牵引拉力绳。 启动电源让卷扬机牵引受力 后，把吊车吊绳松开，人工配合
搬运移动撑舵，慢慢把主机搬移落地下。
3.3 、在机房落差入口处搭设一个可拆临时平台， 接着使用齿条千斤顶， 在主机底部两
边同步顶高，拆除临时平台，再重新摆放铁架，枕木井字架，两组独立式，并在井字架底部
各安放1台地滚车然后再慢慢把主机向前搬移 （提前在机房内安装手动葫芦做拉力牵引， 不
能使用卷杨机牵引） 当主机向前移约 3.5米后，再把临时平台搭好， 再慢慢把主机搬运移到 平台上，脱离
安装楼楼面约 400mm停止搬移，接着在主机四角底部同时运用 4个齿条千斤
顶把机组顶高，拆除临时平台和前端井字架及地滚车。千斤顶一次可以降低 350mm枕木配
合分层降低，共分3次操作就可以把机组降低到机房地面， 然后再把机组搬移到基础平台就
位。逐台搬运，方案一样。
五、 搬运组织
1、 搬运组织
搬运设备专门组织，全面组织协调搬运工作，人员组成。
2、 吊装搬运组织职责
组长：负责全面组织协调，方案审定，修改方案确认。
副组长：负责人员组织，机具组织调配，落实设备及货物情况。
现场指挥：现场勘察，起重吊装搬运指挥。
搬运工人：实施设备搬运。
吊车司机：保证设备上下车吊装安全。
配合人员：有关技术工作的配合。
六、 搬运组织人员计划
按照安装单位和专业吊装搬运公司相结合的原则设置。
组长：一名
副组长：一名
现场指挥：一名
辅助工：4名
起重工：6名 配合人员：若干
七、主要施工机具
序号 名称 规格 数量 备注
1 汽车起重机 50吨 1台
2 自吊车 20吨 1台
3 叉车 3吨 1台
4 0 26钢丝绳 6*37*D26 80M
5 0 16钢丝绳 6*37*D15 150M
6 钢丝绳卡头 0 16、0 26 15个
7 钢板 300*6000 4 6 =50mm
8 手动葫芦 20吨 2台
9 多轮重型地滚车 500 mm *350mm 600 mm *380mm 多个
10 铁架 400 mmx 400mm 4个
11 卷扬机 3吨 2台
12 大锤 18磅 1
13 枕木 2000mm*200mm*200mm 若干条
14 万向头车 600mm*600mm 1台
15 油压千斤顶 20吨 4台
16
千斤顶 10吨 4台
17 撬杠 1.5m*32mm 4根 工具钢6方
18
起重、搬运技师 多人
八、施工安全措施
1、用于起重吊装的机、索、吊具、材料等，必须具有出厂合格证和质量证明书，并按 方案规定的货载能
力进行选用。
2、 起重卷扬机在场外必须清洗、加油、试车合格后才能运入吊装现场进行安装，卷扬 机的固定必须牢固
可靠，接地良好。
3、 用于起重的滑轮、吊环、绳卡、葫芦等，必须加油，转运灵活。
4、 用于起重运行的电控箱必须灵敏可靠，绝缘、接地好。
5、 所有起重机具设备方案布置完毕，经有关技术人员，安全人员共同检查合格后，正 式吊装前进行试吊
确认无误后，才能进行正式吊装。
6、 凡利用建筑物体上的梁、柱作为吊点和绑点，应先征得业主的有关技术人员同意， 捆绑钢丝绳处的
梁、柱棱角应垫麻袋，方木或角铁加以保护，以免损坏棱角。
7、 在楼层和地面上进行水平拖运时， 必须合重力分散，采用木板或枕木增大受力面积， 以保护屋面不
被破坏。
8、 凡参加本工程施工人员，必须熟悉吊装方案，熟悉起重吊装工作的所有操作规程， 卷扬机司机必须持
证上岗。
9、 在吊装工作中，必须分工明确，职责清晰，遵守施工程序，服从命令，听指挥，不 得擅自离开工作岗
位。
10、 吊装拖运工作必须统一指挥，统一信号， 参加施工人员必须熟悉统一信号，保证各 岗位动作协调
一致。
11、 进入吊装现场人员必须戴安全帽，蹬高作业应体检合格， 拴安全带，并固定在安全 可靠的地
方。
12、 带电的卷扬机和电线，要运离钢丝绳，以免损坏钢丝绳，有特殊要求时，或环境原 因造成不能相
距太远时，电源控制箱应加以隔离措施。
13、 卷扬机停止使用，操作人员离开现场时，必须拉掉电源开关，扒掉保险，电控箱应 加以保护。
14、 在起吊过程中，起吊重物下和受力索具附近， 所有人员不得通过和停留，在吊装现 场必须设立
警戒区域线，非本工程施工人员不得入内，并安排专业人员守候。
15、 吊装拖运过程中，如因故中断，不得惊慌失措，根据现场具体条件灵活处理，用钢
丝绳进行加固或用手动葫芦等起重机具， 必须采取措施处理， 不得使重物悬空过夜或长时间
停留空中。必须保证安全可靠为前提。
16、 雨季吊装现场必须预备雨衣、手电等防雨照明设施，如雨量过大不得组织设备进场。
17、 严禁在风速六级和六级以上时进行吊装工作
欢迎您的下载，
资料仅供参考!
致力为企业和个人提供合同协议， 策划案计划书，学习资料等等
打造全网一站式需求
盾构机吊装运输方案
盾构机吊装运输方案目录一、工程概况 (1)二、编制依据 (1)三、盾构机主要部件尺寸和重量 (1)四、施工方法及起重机和索具和运输车辆的选择 (2)五、运输设备、装车方式及运输路线的选用 (3)六、施工场地的作业和安全要求 (4)七、盾构机下井吊装方法顺序及要求 (4)1.下井吊装 (5)八、盾构机吊装安全措施和应急处理预案 (8)1、起重机、人员的配置 (8)2、吊装前的检查、准备工作 (10)3、吊装前及吊装过程中 (10)4、吊装安全操作规程 (11)5、现场安全措施要求 (13)6、吊装过程中主要危害和环境因素及控制措施 (13)7、应急处理预案 (14)九、盾构机运输安全措施和应急处理预案 (14)1、运力、人员的配置 (14)2、运输前的检查、准备工作 (16)3、装车及绑扎 (16)4、运输过程中 (16)5、卸货现场 (17)6、其它运输安全操作规程 (17)7、运输过程中主要危害和环境因素及控制措施 (18)8、应急处理方案 (18)盾构机吊装、运输方案一、工程概况：XX项目经理部的两台盾构机，需在存放场地内装车公路运输到地铁始发井吊装下井。
二、编制依据：1、《建筑安装工程安全技术规程》、《建筑安装工人安全技术操作规程》、《建筑施工高处作业安全技术规程》《中华人民共和国道路运输条例》、《道路大型物件运输管理办法》、《超限运输车辆行驶公路管理规定》等相关规范。
2、主要吊装设备；美国产马尼托瓦克“999”型250吨履带吊机、徐州工程机械厂产“QAY300”型300吨全路面汽车吊、“QY80K”型80吨汽车吊机的使用说明书和起重性能表等。
3、运输车辆；为中国重汽集团产新款豪沃A7系列重型牵引车、150吨级重型尼古拉斯液压多轴挂车、40吨重型低凹板挂车、60、100吨重型宽面板挂车等十多台套，各类车辆的机械性能及载重量完全可以满足盾构机的运输要求。
4、熟悉广州市、深圳市的道路、桥梁情况、以及超限运输手续办理情况。
四川汉源县坭美小学空气源热泵热水系统机电设备吊装施工方案
吊装施工方案工程名称: 四川汉源县坭美小学空气源热泵热水系统工程编号:施工单位:总负责人:工程经理:编制人:审核:编制日期:6.目录编制说明及编制依据工程概况吊装设备、构件参数吊装工艺方法吊装技术措施及步骤5.1.吊装机具的选用5.2.吊装进度方案安排5.2.1.设备垂直吊装5.2.2.设备就位5.2.3.构配件的吊装劳动力组织平安技术措施吊装风险评价21、编制说明及编制依据〔1〕、?建筑机械使用平安技术规程? JGJ33-2001、J119-2001〔2〕、设备验收以厂家提供的相关设备资料及设计院设计施工图，设备资料全局部参照其他工程同类产品的技术参数。
〔3〕、设备吊装拖运施工必须遵照有关的起重安装操作规程、技术标准。
2、工程概况3、吊装设备、构件参数序号名称重量组装后重量备注12345367891011124、吊装工艺方法四、拟采用方案及人员的组织安排本工程由于现场场地限制，本标段工程设备体量巨大，全部包装后体积超过3000立方，且现场环境条件，缺乏对设备的切实有效的保护。
现现场开辟一个独立区域用于储存即将安装的部件，并作为零星部件的制作堆放场所。
因此，本次吊装主要分为两个阶段，1、从设备存放地运至现场，并存放入临时堆场。
2、按照施工工艺要求及进度安排，由临时堆场驳运吊装至泵房间，以实施安装。
现场主要采用采用平板车及吊车配合驳运。
在泵房大门处搭设吊装平台，由移动吊车吊放在平台上，采用机索具平移进泵房，再由泵房内的桥式起重机实施吊运。
序号职务人员备注1 总指挥2 副总指挥：3 技术工程师4 吊装技术5 吊装平安吊装技术措施及步骤吊装机具的选用：4序号工具规格数量1电焊机2焊把线3气割4手拉葫芦5手拉葫芦6手拉葫芦7冲击钻8配电箱9电缆线10滚杠11撬杠12千斤顶13无齿锯14对讲机15汽车起重机4、吊装材料准备序号材料规格数量1工字钢20＃60m2槽钢16＃60m3槽钢10＃36m4钢板δ＝10mm6mx6m1块5垫木600X200X60032块6膨胀栓100个7电焊条40kg 8无齿锯片105五、方案交底、加强检查、进行试吊吊装方案经批准后下发给有关单位和人员，在初步了解方案内容后，在施工准备阶段由吊装技术负责人向全体有关人员进行技术交底。
盾构机拆解和吊装方案
盾构机拆解和吊装方案盾构机拆解方案一、拆解方案说明：1、根据现场盾构机需要过站，过站后盾构机主机完全处于拆卸井下方，管线进行标识后，即可开始盾构机的拆卸。
2、盾构机到达后的拆卸：盾构机在到达拆卸井之前，需要进行状态检测，进行机况评定，以便于盾构机的转场前彻底恢复机器性能。
二、拆卸前：1、破洞前的准备工作：1.1.盾构机破洞前，按指定位置放置好电焊机、焊条烘干箱、空压机等，并接好电源，氧气、乙炔按规定放置。
1.2.铺设轨道、安放过站车：在破洞口前井下位置横向铺设5米长H型钢，并固定牢靠，上面铺设普通钢轨，钢轨宽度大约4米，钢轨内外侧纵向铺设H型钢，以提高钢轨的承载力。
钢轨上安放过站车，过站车中心对正盾构机中心。
2、破洞后立即清除余泥等杂物（包括刀盘）。
三、盾构机拆卸：1、拆卸顺序：1.1.主机的拆卸：主机吊环焊接→主机与后配套分离→刀盘的拆卸→盾构后体的拆卸→管片安装器的拆卸→螺旋输送机拆卸→中体的拆卸→人闸的拆卸→前体的拆卸。
1.2.连接桥的的拆卸连接桥与后配套分离→连接桥前体拆卸→连接桥后体的拆卸1.3.后配套的拆卸后配套分离→一号拖车拆卸→二号拖车拆卸→三号拖车拆卸→四号拖车拆卸→5号拖车拆卸→6号拖车拆卸2、主机吊环焊接：吊环焊接在整个盾构机拆卸过程中非常重要，故要求要严格按照规范焊接，保证焊接质量，焊接完成后需要进行探伤检测。
焊接方案如下：2.1.刀盘吊环焊接：盾构在出洞时已要求刀盘转停在指定位置（中心滚刀竖直位置），以便焊接吊环。
刀盘指定位置焊接50T吊环2只，要求焊缝15mm，焊接方案见下图。
2.2.盾构前体吊环焊接：前体焊50吨吊环2只，要求焊缝20mm,焊30吨吊环3只，要求焊缝15mm，焊接方案见下图：2.3.盾构中体吊环焊接：中体要求外侧焊30吨吊环3只，要求焊缝15mm,外侧焊15吨吊环3只，要求焊缝8.5mm,焊接方案见下图：2.4盾构后体吊环焊接：根据吊装要求，本次拆卸需要将后体分为两部分进行拆卸，将后体从上半部分位置割开，分成上、下两个部分。

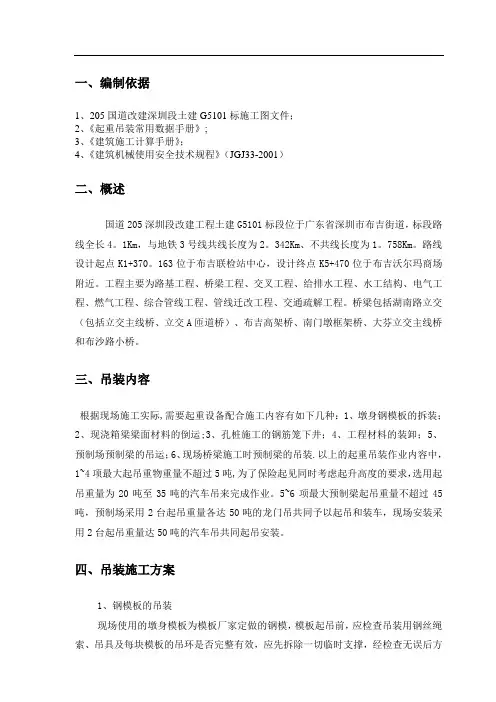

起重吊装专项方案
