幕墙设计中的幕墙系统分类
幕墙施工方法分类
幕墙施工方法分类幕墙作为现代建筑的重要组成部分，是建筑外观设计中的关键要素之一。
它不仅起着保护建筑结构和提供室内采光、保温、隔音等功能，还能赋予建筑独特的外观形象。
在幕墙的施工过程中，有许多不同的方法和技术可以选择。
下面将对幕墙施工方法进行分类讨论。
一、压条幕墙施工方法压条幕墙是目前幕墙系统中应用最广泛的一种。
它采用玻璃面板和金属压条结合的方式进行安装。
具体施工过程如下：1. 首先，在建筑结构上安装固定支架，确保支架牢固稳定。
2. 然后，在支架上安装水平和垂直的压条。
3. 接下来，安装玻璃面板，将玻璃逐块安装在压条之间。
4. 最后，按照幕墙设计要求，对压条进行固定和调整，确保整体的美观和结构的稳定性。
二、点支式幕墙施工方法点支式幕墙是一种将玻璃面板通过点支杆固定在主体结构上的幕墙系统。
具体施工过程如下：1. 首先，在主体结构上安装点支杆和支架。
2. 然后，将玻璃面板通过点支杆固定在支架上。
3. 接下来，对点支杆进行调整和固定，以保证玻璃面板的平整和稳定性。
4. 最后，处理幕墙与主体结构之间的密封、防水和隔热等问题，确保幕墙的整体性能和效果。
三、幕墙干挂石材施工方法干挂石材幕墙是应用于高层建筑的一种常见的幕墙系统。
它采用石材板材通过挂件固定在幕墙支架上，具体施工过程如下：1. 首先，在幕墙支架上安装挂件。
2. 然后，将石材板逐块固定在挂件上，通常采用横向和纵向的固定方式。
3. 接下来，对石材板进行调整，保证水平和垂直的一致性。
4. 最后，处理石材板与幕墙之间的密封和隔热等问题，确保整体的幕墙性能和寿命。
四、复合材料幕墙施工方法复合材料幕墙是一种以复合材料板材为主要材料的幕墙系统。
具体施工过程如下：1. 首先，制作和加工复合材料板材，包括切割、打孔、刨边等工艺。
2. 然后，在建筑结构上安装支架和固定装置。
3. 接下来，将复合材料板逐块固定在支架上，并进行调整和固定。
4. 最后，处理幕墙与建筑结构之间的密封和连接问题，以确保整体的幕墙性能和耐久性。
建筑幕墙知识讲解
金属幕墙
以铝、钢等金属材料为主，轻盈且具 有现代感，常见于高层建筑和商业中 心。
复合幕墙
结合多种材料如玻璃、石材、金属等， 形成多功能、多样化的幕墙，适应多 种建筑风格。
构造
框架式幕墙
单元式幕墙
由金属框架和镶嵌板组成，通过连接件固 定在主体结构上，结构简单、安装方便。
将面板和支撑结构整体加工成独立单元， 运输至现场进行吊装，具有较高的安装精 度。
点支式幕墙
全玻幕墙
采用钢支承结构和连接件将面板固接在主 体结构上，外观通透、结构轻盈。
由玻璃肋和玻璃面板构成，视觉效果独特 ，多用于追求现代感的建筑。
04
建筑幕墙的设计与施工
设计
设计原则
建筑幕墙设计应遵循安全、经济、美观和环保的原则，确保幕墙结构 安全、节能环保，同时满足建筑外观和功能需求。
结构设计
灵活性
幕墙可以根据建筑设计的需求 进行定制，适应各种形状和尺 寸，为建筑设计提供更大的自 由度。
维护方便
幕墙通常采用模块化设计，方 便安装和拆卸，也便于后期的
清洗和维护。
优势
01
020304 Nhomakorabea节能环保
建筑幕墙能够有效地降低建筑 物的能耗，减少对环境的影响
，符合绿色建筑的理念。
提高建筑质量
幕墙的使用可以减少传统墙体 开裂、渗漏等问题，提高建筑
高层建筑
随着城市化的加速，高层建 筑越来越多地采用幕墙作为 主要的外围护结构，以适应 现代城市的天际线。
公共设施
政府办公楼、医院和学校等 公共设施也采用幕墙，以提 高建筑的节能性能、采光和 通风效果。
发展趋势
绿色环保
随着对可持续发展的重视，建筑幕墙正朝 着更加环保、节能的方向发展，如使用太

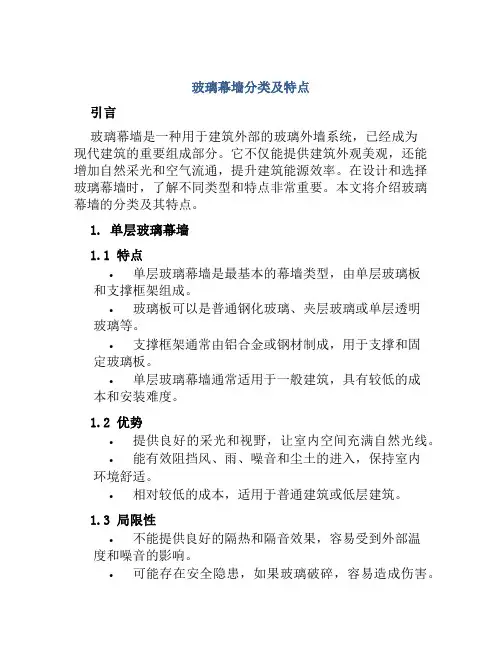

玻璃幕墙分类及特点
玻璃幕墙分类及特点引言玻璃幕墙是一种用于建筑外部的玻璃外墙系统，已经成为现代建筑的重要组成部分。
它不仅能提供建筑外观美观，还能增加自然采光和空气流通，提升建筑能源效率。
在设计和选择玻璃幕墙时，了解不同类型和特点非常重要。
本文将介绍玻璃幕墙的分类及其特点。
1. 单层玻璃幕墙1.1 特点•单层玻璃幕墙是最基本的幕墙类型，由单层玻璃板和支撑框架组成。
•玻璃板可以是普通钢化玻璃、夹层玻璃或单层透明玻璃等。
•支撑框架通常由铝合金或钢材制成，用于支撑和固定玻璃板。
•单层玻璃幕墙通常适用于一般建筑，具有较低的成本和安装难度。
1.2 优势•提供良好的采光和视野，让室内空间充满自然光线。
•能有效阻挡风、雨、噪音和尘土的进入，保持室内环境舒适。
•相对较低的成本，适用于普通建筑或低层建筑。
1.3 局限性•不能提供良好的隔热和隔音效果，容易受到外部温度和噪音的影响。
•可能存在安全隐患，如果玻璃破碎，容易造成伤害。
•不适用于高层建筑，因为没有足够的耐风压能力。
2. 双层玻璃幕墙2.1 特点•双层玻璃幕墙由两层玻璃板之间的空气层组成，形成独立的隔热层。
•玻璃板可以是普通钢化玻璃、夹层玻璃或单层透明玻璃等。
•双层玻璃幕墙通常使用铝合金或不锈钢作为支撑框架。
2.2 优势•通过空气层的隔热效果，提升了建筑的保温性能和能源效率。
•与单层玻璃幕墙相比，具有更好的隔音效果，减少外部噪音的干扰。
•建筑外观更加立体感和美观，增加了设计的可能性。
2.3 局限性•比单层玻璃幕墙更贵，需要更复杂的安装工艺和材料。
•空气层可能会产生积水和污秽，需要定期维护和清洁。
•由于空气层的存在，室内空间可能受到限制。
3. 点幕墙3.1 特点•点幕墙由玻璃幕墙板与支撑结构之间的点支撑系统组成。
•点支撑系统通常由不锈钢材料制成，将玻璃幕墙板固定在建筑结构上。
•玻璃幕墙板可以是单层或夹层玻璃，也可以是其他特殊加工的玻璃材料。
3.2 优势•点幕墙可以提供宽大的视觉效果，让建筑立面更加透明，并提供良好的采光。

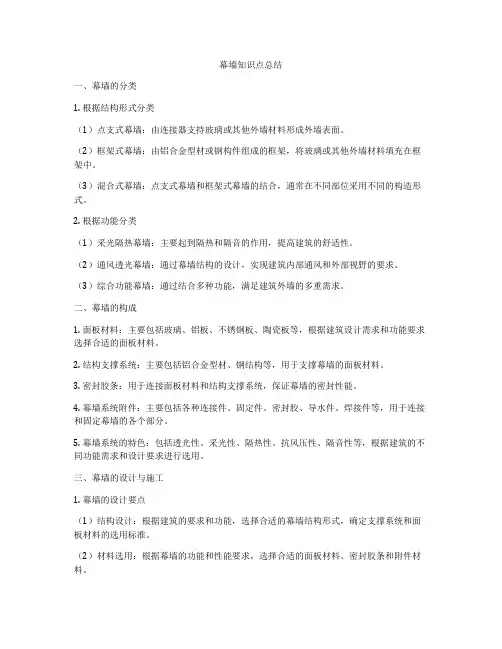

幕墙知识点总结
幕墙知识点总结一、幕墙的分类1. 根据结构形式分类（1）点支式幕墙：由连接器支持玻璃或其他外墙材料形成外墙表面。
（2）框架式幕墙：由铝合金型材或钢构件组成的框架，将玻璃或其他外墙材料填充在框架中。
（3）混合式幕墙：点支式幕墙和框架式幕墙的结合，通常在不同部位采用不同的构造形式。
2. 根据功能分类（1）采光隔热幕墙：主要起到隔热和隔音的作用，提高建筑的舒适性。
（2）通风透光幕墙：通过幕墙结构的设计，实现建筑内部通风和外部视野的要求。
（3）综合功能幕墙：通过结合多种功能，满足建筑外墙的多重需求。
二、幕墙的构成1. 面板材料：主要包括玻璃、铝板、不锈钢板、陶瓷板等，根据建筑设计需求和功能要求选择合适的面板材料。
2. 结构支撑系统：主要包括铝合金型材、钢结构等，用于支撑幕墙的面板材料。
3. 密封胶条：用于连接面板材料和结构支撑系统，保证幕墙的密封性能。
4. 幕墙系统附件：主要包括各种连接件、固定件、密封胶、导水件、焊接件等，用于连接和固定幕墙的各个部分。
5. 幕墙系统的特色：包括透光性、采光性、隔热性、抗风压性、隔音性等，根据建筑的不同功能需求和设计要求进行选用。
三、幕墙的设计与施工1. 幕墙的设计要点（1）结构设计：根据建筑的要求和功能，选择合适的幕墙结构形式，确定支撑系统和面板材料的选用标准。
（2）材料选用：根据幕墙的功能和性能要求，选择合适的面板材料、密封胶条和附件材料。
（3）连接方式：根据幕墙的结构和建筑的特点，选择合适的连接方式，确保幕墙的稳定性和密封性。
（4）施工工艺：根据具体的施工要求和工艺流程，制定详细的施工方案，确保幕墙的施工质量。
2. 幕墙的施工要点（1）工艺流程：包括材料加工、结构支撑系统的安装、面板材料的安装、密封胶条和附件的安装等，各个环节都需要严格按照设计方案进行施工。
（2）安全防护：在施工过程中，要严格遵守安全操作规程，保证施工人员和周围环境的安全。
（3）质量控制：在施工过程中，要对材料和施工工艺进行严格的质量控制，确保幕墙的施工质量符合设计要求。

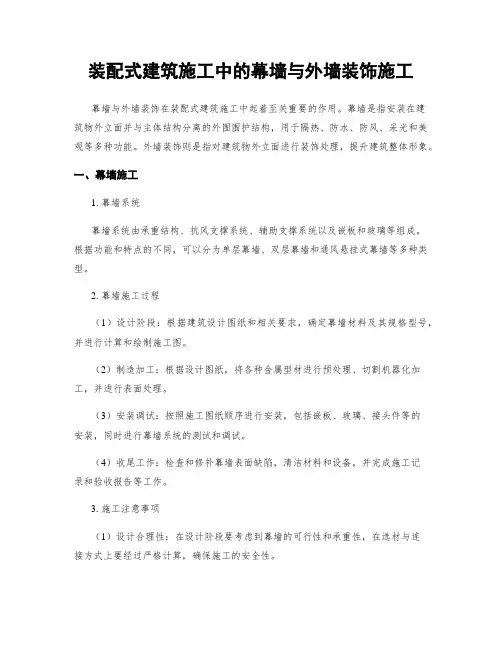

装配式建筑施工中的幕墙与外墙装饰施工
装配式建筑施工中的幕墙与外墙装饰施工幕墙与外墙装饰在装配式建筑施工中起着至关重要的作用。
幕墙是指安装在建筑物外立面并与主体结构分离的外围围护结构，用于隔热、防水、防风、采光和美观等多种功能。
外墙装饰则是指对建筑物外立面进行装饰处理，提升建筑整体形象。
一、幕墙施工1. 幕墙系统幕墙系统由承重结构、抗风支撑系统、辅助支撑系统以及嵌板和玻璃等组成。
根据功能和特点的不同，可以分为单层幕墙、双层幕墙和通风悬挂式幕墙等多种类型。
2. 幕墙施工过程（1）设计阶段：根据建筑设计图纸和相关要求，确定幕墙材料及其规格型号，并进行计算和绘制施工图。
（2）制造加工：根据设计图纸，将各种金属型材进行预处理、切割机器化加工，并进行表面处理。
（3）安装调试：按照施工图纸顺序进行安装，包括嵌板、玻璃、接头件等的安装，同时进行幕墙系统的测试和调试。
（4）收尾工作：检查和修补幕墙表面缺陷，清洁材料和设备，并完成施工记录和验收报告等工作。
3. 施工注意事项（1）设计合理性：在设计阶段要考虑到幕墙的可行性和承重性，在选材与连接方式上要经过严格计算，确保施工的安全性。
（2）质量控制：对于幕墙材料及其组件进行严格把关，确保质量符合要求。
同时，施工现场要加强管理，做好监督和检测。
（3）安全施工：确保幕墙系统能够承受自然环境、地震和风力等外界因素的影响，并做好施工期间人员的安全防护。
二、外墙装饰施工1. 外墙装饰材料常用的外墙装饰材料有石材、玻璃钢、铝板等。
根据建筑设计需求和功能要求，选择合适的外墙装饰材料进行使用。
2. 外墙装饰方法外墙装饰包括石材干挂、幕墙装饰、涂料喷涂等多种方法。
根据建筑设计和功能需求，选择合适的方法进行施工。
3. 施工过程（1）设计阶段：根据建筑的整体风格、色彩和外观要求，确定外墙装饰方案，并编制施工图纸。
（2）准备工作：清理建筑物外立面，修补墙体缺损，并进行基层处理，确保墙体表面平整且牢固。
（3）施工方法：按照施工图纸和设计要求进行干挂石材、幕墙模块或其他外墙装饰材料的安装，以及涂料喷涂等工序。

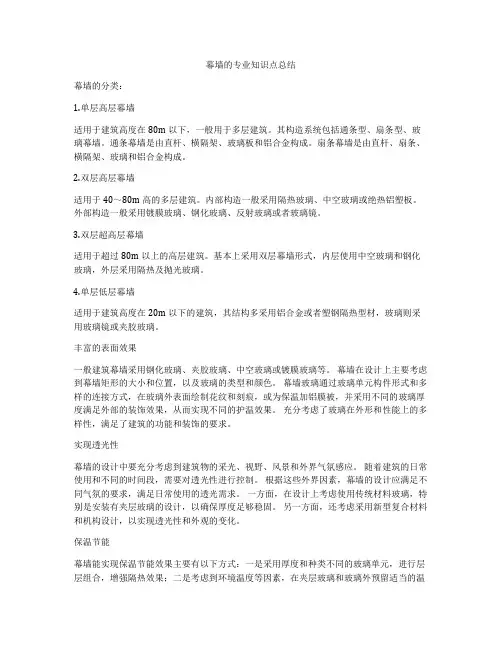

幕墙的专业知识点总结
幕墙的专业知识点总结幕墙的分类：1.单层高层幕墙适用于建筑高度在80m以下，一般用于多层建筑。
其构造系统包括通条型、扇条型、玻璃幕墙。
通条幕墙是由直杆、横隔架、玻璃板和铝合金构成。
扇条幕墙是由直杆、扇条、横隔架、玻璃和铝合金构成。
2.双层高层幕墙适用于40～80m高的多层建筑。
内部构造一般采用隔热玻璃、中空玻璃或绝热铝塑板。
外部构造一般采用镀膜玻璃、钢化玻璃、反射玻璃或者玻璃镜。
3.双层超高层幕墙适用于超过80m以上的高层建筑。
基本上采用双层幕墙形式，内层使用中空玻璃和钢化玻璃，外层采用隔热及抛光玻璃。
4.单层低层幕墙适用于建筑高度在20m以下的建筑，其结构多采用铝合金或者塑钢隔热型材，玻璃则采用玻璃镜或夹胶玻璃。
丰富的表面效果一般建筑幕墙采用钢化玻璃、夹胶玻璃、中空玻璃或镀膜玻璃等。
幕墙在设计上主要考虑到幕墙矩形的大小和位置，以及玻璃的类型和颜色。
幕墙玻璃通过玻璃单元构件形式和多样的连接方式，在玻璃外表面绘制花纹和刻痕，或为保温加铝膜被，并采用不同的玻璃厚度满足外部的装饰效果，从而实现不同的护温效果。
充分考虑了玻璃在外形和性能上的多样性，满足了建筑的功能和装饰的要求。
实现透光性幕墙的设计中要充分考虑到建筑物的采光、视野、风景和外界气氛感应。
随着建筑的日常使用和不同的时间段，需要对透光性进行控制。
根据这些外界因素，幕墙的设计应满足不同气氛的要求，满足日常使用的透光需求。
一方面，在设计上考虑使用传统材料玻璃，特别是安装有夹层玻璃的设计，以确保厚度足够稳固。
另一方面，还考虑采用新型复合材料和机构设计，以实现透光性和外观的变化。
保温节能幕墙能实现保温节能效果主要有以下方式：一是采用厚度和种类不同的玻璃单元，进行层层组合，增强隔热效果；二是考虑到环境温度等因素，在夹层玻璃和玻璃外预留适当的温度差，在不同的时间段中适应不同的节能身效。
除此之外，幕墙还通过前空后填的组合形式，采用中空玻璃加入现代聚氨酯、复合纸板和铜氨纤维的隔热者。
幕墙分类
幕墙种类幕墙从用途上可分为：光电幕墙、建筑幕墙、构件式建筑幕墙、单元式幕墙、玻璃幕墙、石材幕墙、金属板幕墙。
（1）光电幕墙：光电幕墙，即粘贴在玻璃上，镶嵌于两片玻璃之间，通过电池可将光能转化成电能。
这就是--太阳能光电幕墙。
它是用光电池、光电板技术，把太阳光转化为电能，它关键的技术是太阳能光电池技术。
太阳能光电池是利用太阳光的光子能量，使得被照射的电解液或者半导体材料的电子移动，从而产生电压，这称为光电效应。
节能——有效降低墙面及屋面升温，减轻空调负荷，降低空调能耗。
环保——不需燃料，不产生废弃，无余热，无废渣，无噪音污染。
实用——舒缓白天用电高峰期电力需求，解决电力紧张地区及少电地区供电情况。
效果——玻璃中间采用各种光伏组件，色彩多样，使建筑具有丰富的艺术表现力。
（2）建筑幕墙：建筑幕墙是建筑物不承重的外墙护围，通常由面板（玻璃、金属板、石板、陶瓷板等）和后面的支承结构（铝横梁立柱、钢结构、玻璃肋等等）组成。
（3）构件式幕墙：构件式幕墙是将车间内加工完成的构件，运到工地，按照施工工艺逐个将构件安装到建筑结构上。
最终完成幕墙安装。
构件式幕墙按照外视效果分为全隐式、半隐式、明框式、干法隐框幕墙四种，半隐式又分显横和显竖两种。
按照装配方式分为压块式、挂接式两种。
1.全隐式：标准产品——产品标准化、系列化设计，质量稳定可靠，可满足不同的要求。
结构特点——定位安装、定距压紧结构，玻璃板块受力均匀；板块浮动式连接结构，平面内变为吸收能力墙。
建筑效果——立面平整、简介。
2.半隐式显横：产品标准化，系列化设计，质量稳定可靠，可满足不同的要求。
结构特点固定于横梁的托板能够承受玻璃自重，结构可靠。
建筑效果通过改变横向扣板形式来满足不同的建筑立面效果要求。
3.半隐式显竖：产品标准化、系列化设计，质量稳定可靠，可满足不同的要求，结构特点玻璃自重由固定于横梁的托板承担，结构安全可靠。
建筑效果通过改变竖向扣板形式来满足不同的建筑立面效果要求。
建筑幕墙系统
建筑幕墙系统随着城市化的进程，建筑幕墙系统在现代建筑设计中扮演着越来越重要的角色。
幕墙系统不仅仅是建筑外立面的装饰，更是建筑功能和性能的体现。
它们为建筑增添了美感，同时也承担了保温隔热、防水防潮、隔音隔热等重要功能。
本文将探讨建筑幕墙系统的定义、分类、构造和特点。
一、定义建筑幕墙系统是指安装在建筑物外墙表面的结构系统，一般采用玻璃、金属、石材等材料构成。
它不仅起到隔离室内外环境的作用，还具备保温、防水、隔音等功能。
幕墙系统的主要优势在于提升建筑的美观性和节能性。
二、分类根据幕墙系统材料的不同，可以将建筑幕墙系统分为以下几种类型：1. 玻璃幕墙：采用玻璃作为主要材料，通过铝合金型材和支撑结构进行固定和安装。
玻璃幕墙有多种类型，例如单层玻璃幕墙、双层玻璃幕墙和夹胶玻璃幕墙等。
2. 金属幕墙：主要采用铝、钢、不锈钢等金属材料构建的幕墙系统。
金属幕墙可根据构造和材料的不同分为单层金属幕墙、双层金属幕墙和骨架装饰幕墙等。
3. 石材幕墙：采用大理石、花岗岩等石材材料制作的幕墙系统。
石材幕墙常见于高档建筑，给人一种大气优雅的美感。
三、构造建筑幕墙系统的构造一般包括以下几个部分：1. 外墙主体结构：承载幕墙系统，保证其稳定性和安全性。
2. 支撑结构：用于固定和支撑幕墙材料，如玻璃、金属和石材等。
3. 密封材料：用于保证幕墙系统的防水性能，常见的密封材料有硅酮胶、密封胶带等。
4. 绝缘材料：用于保温隔热和隔音的功能，常见的绝缘材料有岩棉、玻璃棉等。
四、特点建筑幕墙系统具有以下几个特点：1. 美观性：幕墙系统为建筑增添了现代感和艺术性，使建筑更加吸引人。
2. 节能性：幕墙系统可以有效提高建筑的保温隔热性能，减少能源的消耗。
3. 抗风性：幕墙系统采用结构牢固的支撑，具备良好的抗风能力。
4. 隔声性：幕墙系统的构造和材料选择可以有效减少噪音的传导，提供室内的舒适环境。
总结：建筑幕墙系统作为现代建筑的重要组成部分，不仅满足了建筑的外观要求，还具备了保温、隔音、防水等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
幕墙设计中的幕墙系统分类
幕墙（Curtain Wall）是指围护建筑物的外层结构，它可以提供隔热、隔音、防水、抗风、抗震等功能。
在幕墙设计中，存在着多种不同类
型的幕墙系统，每种系统都有其独特的特点和适用场景。
本文将对幕
墙设计中常见的几种幕墙系统进行分类和介绍。
一、单层幕墙系统
单层幕墙系统是最简单、最经典的幕墙类型之一。
它由一个单层的
玻璃幕墙构成，没有其它复杂的结构层。
单层幕墙系统透光性好，能
够充分利用自然光源，给建筑物创造一个明亮、开放的外观。
同时，
它还能有效隔热和保温，提高建筑物的能源利用效率。
在商业办公楼、高级住宅等建筑类型中广泛应用。
二、双层幕墙系统
双层幕墙系统是一种在单层幕墙的基础上增加了一个内部隔热层的
设计。
这个隔热层可以提高建筑物的隔热性能，减少能量的损耗。
双
层幕墙系统具有较好的隔音性能，能够有效减少外界噪音对室内环境
的影响。
此外，它还能够创建一个可以人为控制的空气流通区域，提
高室内空气的质量。
这种系统常用于需要更高隔热性能和声音控制的
建筑物，如影剧院和会议中心。
三、通风幕墙系统
通风幕墙系统是一种能够进行自然通风或机械通风的设计。
它通过
设计适当的透气孔，让新鲜空气进入建筑内部，排出室内不良空气。
该系统具有良好的气密性和密封性，能够有效减少能量的损失。
通风幕墙系统广泛应用于大型商业综合体、体育馆等需要保持室内空气质量的建筑物。
四、悬挂式幕墙系统
悬挂式幕墙系统是一种通过悬挂和固定在主体结构上的幕墙构件来支撑幕墙的设计。
这种系统可以让幕墙构件在垂直方向上有一定的变形能力，有效抵抗外界风压和地震力。
悬挂式幕墙系统具有较高的安全性和稳定性，适用于高层建筑和地震频发地区。
五、玻璃幕墙系统
玻璃幕墙系统是以玻璃为主要构件的幕墙设计。
它可以根据需要选择不同种类的玻璃，如普通玻璃、夹层玻璃、LOW-E玻璃等，以实现不同的功能和效果。
玻璃幕墙系统广泛用于商业办公楼、购物中心和高级酒店等建筑，它的采光性好、外观效果美观大方，受到了广泛的欢迎。
在幕墙设计中，不同的幕墙系统具有各自的优势和适用场景。
设计师应根据建筑物的特点、功能需求和环境要求，选择合适的幕墙系统进行设计。
同时，建筑师还应注重幕墙系统的性能优化和施工安装的可行性，以确保幕墙设计的完美实施。
总结起来，幕墙设计中的幕墙系统主要包括单层幕墙系统、双层幕墙系统、通风幕墙系统、悬挂式幕墙系统和玻璃幕墙系统。
每种系统都有其独特的特点和适用场景，设计师应根据建筑物的需求和环境要
求进行选择和应用。
幕墙设计的优秀实施，将为建筑物增添独特魅力，并提升其功能性和可持续性。
