动力定位系统介绍
动力定位系统介绍
1、动力定位系统的产生和发展
动力定位系统于上世纪70年代后期由美国海军研制成功，起初主要应用于潜水艇支持船、军用海底电缆铺设等作业。
从上世纪80年代初开始，随着北海油田、墨西哥湾油田的大规模开发，动力定位系统被广泛应用于油田守护、平台避碰、水下工程施工、海底管线检修、水下机器人(ROV)跟踪等作业。
尤其是90年代以来，随着海上勘探开发逐步向深水
(500m～1500m)和超深水(1500m以上)发展，几乎所有的深水钻井船、油田守护船都装备了动力定位系统。
据初步估计，目前全世界装备动力定位系统的各类船只已超过1 000艘。
2、动力定位系统简述
海洋中的船舶因不可避免的受到风、波浪与水流产生的力的影响，船舶在这些环境外力的干扰作用下，将产生六个自由度(纵荡、横荡、升沉、纵摇、横摇、艏摇)运动，而对于定位船舶而言，需要控制的只是水平面内的三个运动，即纵荡(Surge)、横荡(Sway)和艏摇(Yaw)运动。
使用动力定位控制系统能够抵消那些作用在船体上不断变化的阻力，维持操作员指定的位置与航向，或者使船舶沿着需要的轨迹移动。
动力定位控制系统使用来自一个或多个电罗经的数据来控制船舶航向；至少使用一个位置参考系统（如DGPS或声纳）的数据来控制船舶位置，从而进行船舶定位。
风传感可以测量船舶受到的风阻力的大小和方向，但是海流力和波浪力不是测量出来的，而是由船舶数学模型计算得出。
动力定位中的船舶数学模型是由扩展卡尔曼滤波算法建立的，该算法用于估计船舶航向、位置以及
在各个方向运动的自由度：纵荡，横荡与艏摇，它合并了估计海洋水流与波浪影响的算法。
但是该数学模型是无法100％准确代表真正的船舶，因此根据位置参考系与传感器的测量值来不断修正该船舶数学模型，这是一个闭环控制过程。
下图是动力定位系统的控制原理图：
动力定位系统可以检测与显示船舶的实际航向和位置与期望的航向和位置之间发生偏离的情况，控制器基于这些信息来控制船舶。
由操作员指定航向和位置的选点，控制系统对这些选点进行处理，然后向推进器发送控制信号。
该系统总是能够检测出航向或者位置是否与需求值发生偏移，并进行适当的调节。
3、动力定位系统的分类
动力定位方面的分类一般有以下几种标准：分别是IMO、ABS、CCS。
其中IMO分类和CCS分类只有三级，即DPS-1、DPS-2、DPS-3。
不论等级高低，它们的控制原理都是一样的，但是动力定位等级越高，其冗余度就越大，可靠性就越高。
动力定位系统主要单元有外部环境/运动视图、手动控制系统、自动控制系统、位置参考系统、风传
感器、罗经、不间断电源下（UPS）、结果分析器、冗余电源系统、电源管理系统等。
DPS-0、DPS-1和DPS-2之间的区别主要体现在设备的冗余程度不同，其中DPS-2系统在单个部件发生故障时，仍然能够正常保持定位功能；而DPS-3的复杂程度不仅体现在设备冗余程度最高，更由于其具有比较复杂的舱室布置。
但是，正是由于其复杂的舱室布置，DPS-3具有抵御单个舱室进水或失火的功能，这是其他等级的动力定位系统不具备的。
下表是它们在设备和主要功能方面的区别（括号内分别表示IMO和CCS规范的要求）：
4、在海洋石油勘探、开发及生产等阶段的应用
随着世界经济的快速发展，能源问题变得越来越突出。
人们把寻找能源的目光都不约而同地转移到了丰富的海洋石油资源上，而且寻找海洋石油已经开始由浅水海域向深水海域发展。
与之相适应的诸如深水钻井、海底管线的检测和调查、ROV(水下机器人)作业、水下工程施工、海上避碰等作业，越来越离不开带有动力定位系统的海上钻井平台、船舶。
5、动力定位钻井平台在海洋石油勘探、开发及生产等阶段的应用
随着海洋石油勘探、开发及生产所涉及的海域的水深越来越深，当水深达到或超过500m后，像自升式钻井平台、普通半潜式钻井平台等钻井平台已经难于承担作业任务，除非对半潜式平台的锚泊系统
进行相应的改造。
但对于动力定位钻井平台来说，虽然其建造和维持费用高等原因，使平台的日作业费用相对普通钻井平台来说要高。
但拥有的广泛适用性和机动性，即使在更深的海域，一样可以承担钻井作业，同时，省去了平台拖航、起/抛锚等作业费用等特点。
因此，就其作业的经济性来说，还不能说一定比普通钻井平台高。
6、动力定位船舶在海洋石油勘探、开发及生产等阶段的应用
动力定位船舶的应用比动力定位平台更为广泛和普遍。
不论在深海还是在浅海，诸如海上工程安装、ROV(水下机器人)作业、海底管线／电缆的铺设、水下检测、海底调查等要求船舶具有优越操纵和控制性能的作业，都需要动力定位船舶来进行作业。
工程船舶动力定位系统失效原因及风险控制措施探讨
工程船舶动力定位系统失效原因及风险控制措施探讨随着社会对于海洋的开发和利用程度逐渐提升，对于工程设备以及定位技术的要求也逐渐提高，动力定位成为各国学者研究的重要课题，同时其在海洋资源应用过程中也承担着重要的角色。
动力定位系统是船舶或者工程平台能够通过自身的推进器来进行艏向的定位或者保持固定的位置，此动力定位系统通常应用于常规锚定定位方式不能够进行定位作业的情况下，是一种闭环性质的控制系统，其应用功能的实现能够对工程船舶的实际地理位置以及与期望的位置存在的偏差进行测量，并能够根据海浪的大小、风向等外界环境存在的干扰，将船舶回归到期望位置所需的助推力以及转矩进行科学的计算，进而实现工程船舶在海洋中的准确定位，保证其生产作业工作的有序进行。
标签：动力定位系统；失效原因；风险控制引言动力定位系统主要包括：传感器系统（主要应用于测量工程船舶的地理位置以及工程船舶受到的风浪等客观干扰情况）、控制器系统（控制器根据工程船舶的运行情况对预定位置偏差值进行计算，并根据力学关系测算回归预期位置需要的推力）、推动器系统（有多个推进器组成推力系统，能够根据测算结果对需要产生的推力进行科学的分配）。
工程船舶的动力定位系统失效的主要原因有动力偏移或者被动漂移，工程船舶在动力定位系统失效之后必须及时采取有效的应对措施，才能避免发生重大的事故发生，以DP钻井船为例，在动力定位系统失效之后，其钻井设备或者防喷器等设备可能会被损害，可能会对工程平台造成巨大的经济损失，还有可能造成海底井喷，进而造成严重的海洋污染事故，这些现象的出现都会影响工程船舶的正常工作，甚至给海洋环境造成不可逆的损害。
本文以DP鉆井船和DP铺管船为例，针对动力定位系统失效原因以及风险控制措施进行探究。
1 工程船舶动力定位系统失效原因分析由于目前的国际海事承包商组织的相关管理体系中，针对动力定位系统事故事件主要采用自愿上报的工作原则，因而在进行事故分析的过程中，存在一定的局限性，根据目前的数据资料显示，动力定位系统失效发生被动漂移事故的概率远大于动力偏移事故，不同的工程作业平台可能发生的定位系统失效事故也存在不同，根据不同的事故现象其失效的原因也存在差异。
DP定位船舶推力系统设计原则论文
DP定位船舶推力系统设计原则【摘要】动力定位系统（dynamic positioning system）是一种闭环的控制系统，其采用推力器来提供抵抗风、浪、流等作用在船上的环境力，从而使船尽可能地保持在海平面上要求的位置上[1]。
其中推力系统是动力定位系统的一个组成部分，用于产生力和力矩，来抗衡作用于船上的干扰力和干扰力矩。
本文阐述了推力系统设计时的几个原则。
【关键词】推力系统；推进器；设计特点1.引言推力系统是动力定位系统的执行机构，其作用是按照控制系统发出的一系列推力指令，形成一个时变的推力系统，以抵消外在的时变环境载荷[2]。
最新的动力定位系统的推力分配除了正常工作时的推力分配，还要求在系统部分受损的情况下，依然能够进行合理的推力分配以达到定位。
按照imo的分类[3]，现有3种不同冗余度的动力定位系统：第一种是无冗余的动力定位系统，即系统受到一定的干扰和损坏就不能完成定位任务；第二种是有冗余的动力定位系统，即系统在单个设备有故障的情况下依然能够完成定位；第三种是有备份的动力定位系统，即在整个系统受到严重破坏的情况下，可以启动备用系统进行动力定位。
2.推力系统的组成动力定位的推力系统一般由若干个不同类型的推进器组成，根据动力定位设计的要求分别布置在船舶的不同位置，推进器类型主要包括主推进器[4]，侧向推进器，全回转推进器等几种形式。
3.推力系统的设计传统的船舶推力系统的设计主要侧重于获得较高的航速和最佳的效率，而动力定位则偏向于在较低进速时的推力输出。
这就使得动力定位推力系统更加复杂，在尺寸选择、布置形式、推力分配和性能表现方面提出的更高的要求。
一般地，推力系统的设计主要按以下几个步骤来进行：3.1计算极限外环境载荷。
准确计算外环境力是能够设计出合理推力系统的基础，外环境载荷资料是否准确直接关系到设计的好坏甚至成败。
平台在海上所遭遇的环境条件主要有三种：风、波浪和海流。
由于动力定位只对低频水平载荷做出响应，除了考虑长周期变化的风和流载荷外，波浪载荷则只计及其中的低频慢变部分，即波浪漂移力。
船舶动力定位系统在海洋工程中的应用
海 洋 蕴 藏 着 极 其 丰 富 的 油 气 资 源 ，海 ２ ０ 个 。 专 家 指 出 ， 随 着 海 上 石 油 勘 是 一个 计 算机 化 的 船舶 自动 定 位和 艏 ００
洋 中 的大 陆架 和大 陆坡 是 海洋 沉 淀物 探 技 术 的 不 断 改 进 ， 世 界 石 油 生 产 的 向控制 系统， 它使 用来 自电罗径 的艏 向
有 功 能 的 能 力 。冗 余 可 以用 安装 多 重 有
标 准 与实 践
Ｓ ＴＡＮＤＡＲＤＳ ＆ ＰＲＡＣＴｌ ＣＥ
重 心 将 不 断 移 向深 水 海 域 ， 那 里 将 是
未来获取油气 资源 的主战场 。 世界各 国对 石油天然气资源的争夺 重 点已从陆地转 向了海洋，海 洋油气勘 探正 由浅海 向深 海过 渡，要求 与之配套
的 海 洋 平 台 工 作 船 逐 步 往 大 型 化 、规 模 化 方 向发 展 ， 以适 应 不 同水 深 条 件 的作
６ 船舶标 准化 工程师 ２ １／ ０ ０ ４ ０
２１３Ｄ 的 分 级 ．． Ｐ
，
国际海 事组织 （Ｍ ）对Ｄ 规 定 了 Ｉ０ Ｐ ３ 设 备 等级 ：１ 、２ 和 ３ 。各 国 种 级 级 级 船 级 社 据 此 制 定 了 各 自 的 等 级 和 入 级
符 号 。 中 国 船 级 社 （ ＣＳ） 规 定 了 Ｃ
业海 况，切实提升海洋石油勘探开发的 能力和保证平 台作业 安全 ，全 面强化海 洋石油钻井平 台的远距离拖带 、供应和 守护、环境保护 、及恶劣海况条件下 的
救助和应变能力 。
１２ 深 海 区域 作业 （ 深 １ ０ 米 以 ． 水 ００
上 ），海 况 更为 恶 劣 ，作业 难度 、作 业 风 险更 大 ，常 规性 的 海洋 平 台工 作 船 因不 配备 船舶 自动动 力定 位 （ Ｐ Ｄ）
浅析船舶动力定位系统的组成及应用

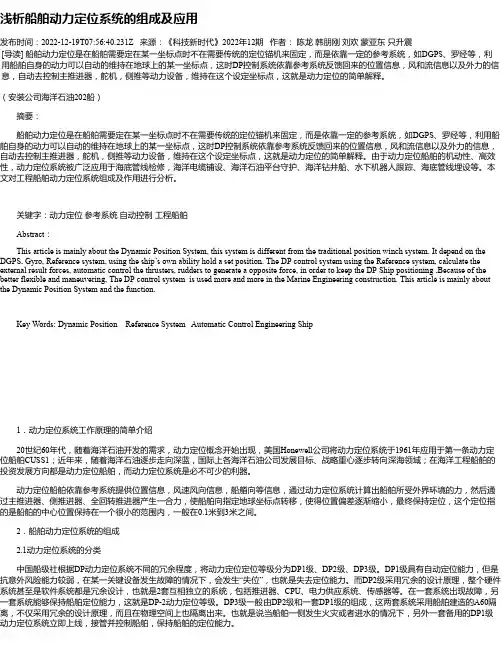

浅析船舶动力定位系统的组成及应用发布时间：2022-12-19T07:56:40.231Z 来源：《科技新时代》2022年12期作者：陈龙韩朋刚刘欢蒙亚东只升震[导读] 船舶动力定位是在船舶需要定在某一坐标点时不在需要传统的定位锚机来固定，而是依靠一定的参考系统，如DGPS、罗经等，利用船舶自身的动力可以自动的维持在地球上的某一坐标点，这时DP控制系统依靠参考系统反馈回来的位置信息，风和流信息以及外力的信息，自动去控制主推进器，舵机，侧推等动力设备，维持在这个设定坐标点，这就是动力定位的简单解释。
（安装公司海洋石油202船）摘要：船舶动力定位是在船舶需要定在某一坐标点时不在需要传统的定位锚机来固定，而是依靠一定的参考系统，如DGPS、罗经等，利用船舶自身的动力可以自动的维持在地球上的某一坐标点，这时DP控制系统依靠参考系统反馈回来的位置信息，风和流信息以及外力的信息，自动去控制主推进器，舵机，侧推等动力设备，维持在这个设定坐标点，这就是动力定位的简单解释。
由于动力定位船舶的机动性、高效性，动力定位系统被广泛应用于海底管线检修，海洋电缆铺设、海洋石油平台守护、海洋钻井船、水下机器人跟踪、海底管线埋设等。
本文对工程船舶动力定位系统组成及作用进行分析。
关键字：动力定位参考系统自动控制工程船舶Abstract：This article is mainly about the Dynamic Position System, this system is different from the traditional position winch system. It depend on the DGPS, Gyro, Reference system, using the ship’s own ability hold a set position. The DP control system using the Reference system, calculate the external result forces, automatic control the thrusters, rudders to generate a opposite force, in order to keep the DP Ship positioning .Because of the better flexible and maneuvering, The DP control system is used more and more in the Marine Engineering construction. This article is mainly about the Dynamic Position System and the function.Key Words: Dynamic Position Reference System Automatic Control Engineering Ship1．动力定位系统工作原理的简单介绍20世纪60年代，随着海洋石油开发的需求，动力定位概念开始出现，美国Honewell公司将动力定位系统于1961年应用于第一条动力定位船舶CUSS1；近年来，随着海洋石油逐步走向深蓝，国际上各海洋石油公司发展目标、战略重心逐步转向深海领域；在海洋工程船舶的投资发展方向都是动力定位船舶，而动力定位系统是必不可少的利器。
动力定位(DP)系统简介知识分享
动力定位(D P)系统简介动力定位(DP)系统简介作者：王卫卫来源：《广东造船》2014年第01期摘要：随着海洋工程项目的蓬勃发展，动力定位系统(简称DP系统)的应用已越来越广泛。
本文对DP系统等级、工作原理以及根据船级社不同入级符号的设备配置等作了简单的介绍，希望能够对大家以后的开发设计及生产有所帮助。
关键词：DP；入级符号；特点；工作原理中图分类号：P751文献标识码：AInvestigation of Dynamic Positioning SystemWANG Weiwei( Guangzhou Shipyard International Co., Ltd. Guangzhou 510382 )Abstract: The application of Dynamic Positioning System (DP system) is more and more popular because of development of ocean project. The article introduce the level of DP system, work principle, the requirement of equipment according to different DP notations. I hope it is helpful to exploder, design and production in the future.Key words: DP;Classification notation;characteristic;work principle1前言动力定位系统（Dynamic Positioning System）简称DP系统，是从上个世纪70年代逐渐发展起来的，并逐步由浅水海域向深水海域发展，应用于各种海洋工程、海上科考、水下工程等领域。
随着船舶自动化程度越来越高，DP系统的定位能力以及自动化程度也越来越高，而以上各类领域的工程项目也越来越离不开带有DP系统的海上钻井平台和船舶。
动力定位（DP）系统简介
动力定位（DP）系统简介
王卫卫
【期刊名称】《广东造船》
【年(卷),期】2014(000)002
【摘要】随着海洋工程项目的蓬勃发展，动力定位系统(简称DP系统)的应用已越来越广泛。
本文对DP系统等级、工作原理以及根据船级社不同入级符号的设备配置等作了简单的介绍，希望能够对大家以后的开发设计及生产有所帮助。
【总页数】3页(P52-54)
【作者】王卫卫
【作者单位】广州广船国际股份有限公司，广州510382
【正文语种】中文
【中图分类】P751
【相关文献】
1.动力定位（DP）系统简介 [J], 王卫卫
2.带DP-2附加标志的动力定位系统设计调试研究 [J], 卢俊奇; 葛妮
3.满足DP3动力定位要求的综合电能系统设计分析 [J], 贾颖晖; 韩朝珍
4.满足DP3动力定位要求的综合
电能系统设计分析 [J], 贾颖晖;韩朝珍
5.浅谈DP3船舶的动力定位系统电缆布置 [J], 刘伟平
因版权原因，仅展示原文概要，查看原文内容请购买。
