液压阀块设计规范1
PHT002-R02
2000-07-15修订 2000-08-01实施 液压阀块设计规范 Regulations for Hydraulic Manifold Designing 目 录 1 范围 1 2 引用文件 1 3 定义 1 4 设计的一般原则 1 5 阀块体的设计 3 附录1 平面密封螺纹油口尺寸 7 附录2 O型圈密封直螺纹油口 8 液压阀块设计规范 PHT002-R02
2000年09月15日修订 1 of 12 1 范围 本标准规定了液压二通插装阀阀块体的设计规则、绘制阀块体零件工作图的要求。 本标准适用于液压二通插装阀阀块体（以下简称阀块体）的设计，其它六面体形液压控制阀阀块体的设计亦可参照本规范。 2 引用文件 ISO1219.1 流体传动系统和元件 － 图形符号和回路图 － 第一部分 图形符号 GB/T786.1-93 液压气动图形符号 GB2346-88 液压气动系统及元件 公称压力系列 GB2877-86 二通插装式液压阀安装连接尺寸 GB2878-90 油（气）口连接螺纹尺寸 GB4457~ 4458-92 机械制图 ZBJ22007-90 液压气动用球涨式堵头安装尺寸 3 定义 本标准使用下列定义： a) 液压控制阀块（以下简称阀块） 将多个选定的液压控制阀件集成或组合安装在同一金属块体上，组成具有预定控制功能的装配体； b) 阀块体 用于安装选定的各类液压控制阀件，并加工有要求的油路孔道，以组成具有预定的液压控制功能的金属块体； c) 主级孔道 阀块体上动力传动油液流经的孔道，一般指与液压动力源、主回油以及液压执行机构工作腔相连接的孔道； d) 先导孔道 阀块体上先导控制油液流经的孔道，指与先导控制回路对应的进油、回油、泄油、与受控连通、压力检测以及相应的工艺孔道等； e) 孔口结构 孔道口部用于安装其它零部件的结构。 4 设计的一般原则 4.1 设计依据 阀块体设计时应有以下有关书面资料： a) 正确、详细的阀块液压原理图； b) 液压工作参数和控制要求； c) 阀块的外形、油口布置及安装连接要求。 4.2 阀块体设计的一般规定 4.2.1 阀块体的外形一般为矩形六面体。 4.2.2 阀块体材料宜采用35钢锻件或连铸坯件。 4.2.3 阀块体的最大边长宜不大于600 mm，所包含的二通插装阀插件数量宜不大于8。 PHT002-R02 液压阀块设计规范
2 of 12
4.2.4 当液压回路所含的插件多于8个时，应分解成数个阀块体，各阀块体之间用螺栓相互连接，结合面处的连接孔道用O型密封圈予以密封，组成整体的阀块组。连接螺栓的矩形性能应不低于12.9级。 4.2.5 插件在阀块体中的安装位置的布置，应能使阀块体外形尺寸尽可能小，且便于孔道的加工。一般采用立式对称布置或卧式L形布置。 4.2.5.1 立式对称布置时，插件在垂直方向分层排列配置，每层两个插件，相对安装在阀块体的两个相对的侧面内。另两个侧面上，可安置进油口P、回油口T、工作油口A和B或其它元组件。立式对称布置的结构示意图见图1。 图2 立式对称布置的阀块 4.2.5.2 卧式L形布置时，插件在水平方向分列配置，每列两个插件，成L形安装在阀块体的两个相邻表面（顶面和正面）内。其它三个侧面（背面和两侧）上可安置进油口P、回油口T、工作油口A和B或其它元组件。卧式L形布置的结构示意图见图2。 图2 卧式L形布置的阀块 4.2.6 阀块体的插件安装孔一般应符合GB 2877的规定。当有特殊需要时，可对标准安装孔作局部改动，但改动后的安装孔应不影响具有标准安装尺寸的插件的安装。
液压阀块设计规范 PHT002-R02
3 of 12 4.2.7 阀块上采用的板式液压控制阀安装面尺寸应符合有关标准（ISO 4401, ISO/DPR 6264等）。 4.2.8 设计阀块体的主级孔道时应考虑尽可能减小流阻损失及加工方便。 4.2.8.1 主级孔道的直径按公式（1）估算选取： max.vQ614≥D (mm) (1) 式中： D － 孔道直径，mm； Q － 孔道内可能流过的最大工作流量，L/min； vmax － 孔道允许的最大工作液流速，m/s。 一般，对于压力孔道，vmax不大于6 m/s；对于回油孔道，vmax不大于3 m/s。 按公式（1）估算出的孔道直径应园整至标准的通径值。 4.2.8.2 当主级孔道与多个插件贯通时，为减小贯通处的局部流阻损失，宜采用与插件孔偏贯通的方法（使主级孔道的中心线与插件孔的中心线偏移）。一般使主级孔道中心线与插件孔孔壁相切。同时也可以加大孔道通径，加大的通径应不超过GB 2877的规定。 4.2.9 为改善深孔工艺性，设计时可考虑增大孔径或采用两端钻孔对接的方法。 4.2.10 设计时应尽量避免在阀块体内设置复杂连接的控制孔道和三维斜孔，应充分利用控制盖板内的控制孔道，或采用先导控制块等专用的控制孔道连接体。 先导孔道的直径应与GB 2877的规定一致。若因工艺需要而减小先导孔道的直径时，应作验算，确认不至影响对主级阀的控制要求。 4.2.11 应避免采用倾斜孔道。必须采用斜孔时，孔道的倾斜角度宜不超过35°，并须保证孔口的密封良好。对主级斜孔，应在有关视图上标注出因斜孔加工而造成的椭园孔口的长轴尺寸。 4.2.12 当较小孔道孔径不大于25 mm时，两相邻孔道孔壁之间的距离应不小于5 mm；较小孔道孔径大于25 mm时，两相邻孔道孔壁之间的距离应不小于10 mm。 4.2.13 为避免污染物的沉积，对于相通的孔道，孔深一般应到与之相通的孔道的中心线为止。 4.2.14 主级孔道的外接油口一般采用法兰连接。对于通径为25 mm以下的较小油口，也可采用螺纹连接。先导孔道的外接油口宜采用螺纹连接。 油口连接法兰宜采用符合ISO 6162 (SAE J518) 标准的SAE法兰。 油口连接螺纹应符合GB 2878的规定。 4.2.15 工艺孔道应采用螺塞、法兰等可拆方式封堵，以便孔道的清理、清洗和检查。螺塞的螺纹应符合GB 2878的规定。在位置不允许时，对直径不大于12 mm的孔道，允许采用球涨式堵头封堵，球涨式堵头的安装尺寸应符合ZBJ 22007的规定。 4.2.16 主级孔道和主要的先导孔道上应设置必要的检测口，以便检测液压回路的工作参数。检测口一般应安装具快速连接功能的测压接头。 4.2.17 阀块体的所有外接油口、检测口均应有油口标记，油口标记应与液压原理图上的相应标记一致。 4.2.18 应在阀块体的醒目部位，预留铭牌安装位置。 4.2.19 阀块体应有吊装结构，一般采用吊环螺钉。 5 阀块体的设计 5.1 阀块体的设计内容 阀块体的设计内容应包括： a) 阀块体孔道布置，绘制孔道立体示意图（轴侧视图）； b) 绘制阀块体零件工作图（包括必要的视图、孔道加工尺寸表以及技术要求）。 5.2 阀块体孔道立体示意图 孔道立体示意图是阀块体设计的基础，应能清晰、直观地显示各插件、孔道和油口等的相对布置位置，以及孔道的连接和走向等情况。 PHT002-R02 液压阀块设计规范
4 of 12
孔道立体示意图应参照GB 4458.3规定的轴测视图画法进行绘制，各孔道在阀块体表面上的相对位置应符合比例。 孔道立体示意图中的插件安装孔可用适当的圆柱体示意。孔道可用不同的线条表示：粗实线表示主级孔道；虚线表示先导孔道；细实线表示检测用孔道等等。 孔道立体示意图附属于阀块体零件工作图，应随之提供给加工部门，作为加工、检验和装配的辅助用图。 5.3 阀块体零件工作图 视图安排阀块体零件工作图的视图安排应符合GB 4458.1的规定，各视图须按表1进行编号，并标出坐标体系，见图3。 仰EZZ右主左后DABFYXX俯CY
标题栏孔道加工表基准点
图3 阀块体零件图格式
5.3.1 主视图选择 主视图应选择为正常安装姿态且最能表示阀块体外型的视图。 5.3.2 孔道的表达 为表达阀块体内部孔道的情况，便于查找和加工、检验，应在主要的三个视图上用虚线画出正确的孔道图象（以正确、清晰为原则，尽可能以最少的虚线画出）。对某此难以用虚线图象表达清楚的细节，可用剖面图画出，但原则上应尽量少用剖面图。 5.3.3 孔道定位尺寸 所有孔道的定位尺寸均应标注在各自所在的视图上，且原则应从同一基准出发。 对于某些自成体视 图主视图左视图俯视图右视图仰视图后视图代 号ABCDEF表1 视图编号液压阀块设计规范 PHT002-R02
5 of 12 系的孔道组,如：板式液压阀安装面、二通插装阀安装面等，其定位尺寸应从相对的基准出发标注。作为相对基准的要素，应标注出其相对于阀块体统一基准的定位尺寸，从而确定该孔道组在阀块体上的位置。 为适应计算机辅助设计与加工的需要，定位尺寸的基准应按图3所示确定。 5.3.4 孔道的编号 除板式液压阀或二通插装阀盖板等的安装螺纹孔外，阀块体上的所有孔道均应予以编号。编号由一位字母代号和两位数字序号组成。首位字母代号表示孔道所在的视图表面，应与视图编号一致，即：A-主视图；B-左视图；……依次类推。后两位数字序号为孔道顺序号，对各视图表面，分别按从上到下，从左到右的顺序各自编号。例如：A01为主视图上第一号孔；B09为左视图上第9号孔等等。 孔道编号应标注在相应的孔口旁，且不致引起混淆、误会的地方。 5.3.5 孔道的加工尺寸 将孔道分为基孔和孔口结构两个部分，所有孔道的加工尺寸均可分为基孔尺寸及孔口结构尺寸，并以“孔道加工尺寸表”的形式标明该两部分尺寸。 不予编号的螺纹孔不列入“孔道加工尺寸表”，应直接在相应视图上标注其加工尺寸，如：“4-M12深20孔深25”。 5.3.6 孔道加工尺寸表 “孔道加工尺寸表”应位于图样标题栏附近，其格式如表2所示。
5.3.6.1 “孔号”栏应填写按5.3.5编制的孔道编号。 5.3.6.2 “坐标”栏应填写孔道中心线与阀块体表面交点的三坐标数值。 5.3.6.3 “孔径”栏应填写基孔的加工直径。 5.3.6.4 “深度”栏应填写基孔的深度，深度规定为从孔道所在的视图表面算起。对于斜孔，应在深度数值后加注“（斜）”字样，斜孔深度应从斜孔中心线与视图表面的交点算起。 5.3.6.5 “孔口结构”栏应填入孔口结构代号，用以表示孔口的结构形式和加工尺寸。无孔口结构的孔道，本栏不必填写。 5.3.6.5.1 孔口结构代号的编制方法见如下： 辅助代号，一位字母。用以区别有差异的同类同规格的孔口结构，不需时省略； 规格代号，数字（位数不限）。可取代表结构特征的尺寸数值，如： 插装阀通径、O型圈外径、油口螺纹以及球涨式堵头外径等等。 结构代号，至多两位字母，如： CV － 标准的二通插装阀插件安装孔； DM － 内六角螺塞孔； GM － 螺纹管接头安装孔； ∶∶B010,38,4516通孔CV16F04,B12,D08∶∶A0255,0,161697（斜）Q22C10,D09K－KA0125,0,126175DM10C10,D02表2 孔道加工尺寸表
孔号坐标孔口结构相通孔号备注深度孔径（φ）

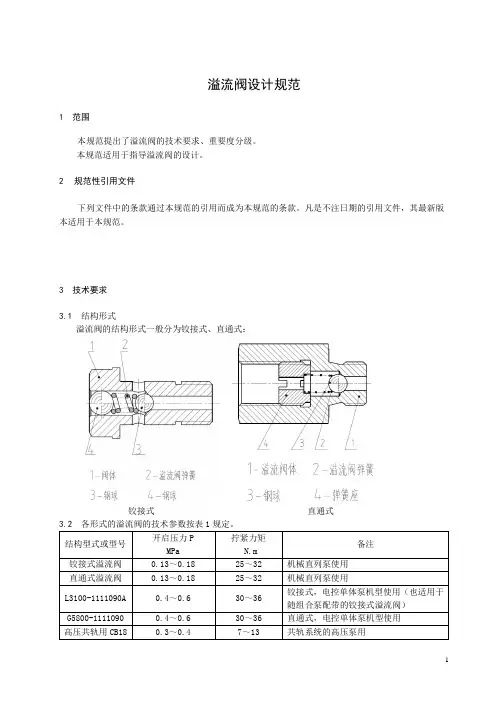

溢流阀设计规范
溢流阀设计规范
1 范围
本规范提出了溢流阀的技术要求、重要度分级。
本规范适用于指导溢流阀的设计。
2 规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是不注日期的引用文件，其最新版本适用于本规范。
3 技术要求
3.1 结构形式
溢流阀的结构形式一般分为铰接式、直通式：
铰接式 直通式
3.2 各形式的溢流阀的技术参数按表1规定。
结构型式或型号 开启压力P
MPa 拧紧力矩
N.m 备注
铰接式溢流阀 0.13～0.18 25～32 机械直列泵使用
直通式溢流阀 0.13～0.18 25～32 机械直列泵使用
L3100-1111090A 0.4～0.6 30～36 铰接式，电控单体泵机型使用（也适用于随组合泵配带的铰接式溢流阀）
G5800-1111090 0.4～0.6 30～36 直通式，电控单体泵机型使用
高压共轨用CB18 0.3～0.4 7～13 共轨系统的高压泵用
液压系统设计简明手册
液压系统设计简明手册
内容简介
本书是由机械电子工业部教材编辑室与全国机械制造专业教学指导委员会和教材编审委员会联合组织编写的系列机械制造简明手册中的一本。本书着重介绍液压系统的计算和结构设计，通过具体实例叙述了液压系统设计的全过程，对液压缸、油路板、集成块和液压站的设计方法也作了详细说明，并提供实际图样作参考。同时也收集了常用的液压元件和辅助元件的产品和安装尺寸，以便读者在设计时选用。"
第一章 液压系统的设计与实例
一、液压系统的设计步骤和内容
二、组合机床液压系统设计实例
第二章 液压缸的设计
一、液压缸主要尺寸的确定
二、液压缸的结构设计
三、液压缸的典型结构
第三章 集成油路的设计
一、液压油路板的结构与设计
二、液压集成块结构与设计
三、叠加阀装置设计
第四章 液压站的设计
一、液压油箱的设计
二、液压站的结构设计
第五章 常用液压元件
一、液压泵和液压马达
二、液压阀（GE系列）
第六章 辅助元件 一、管道
二、管接头
三、密封件
四、滤油器
五、蓄能器
六、空气滤清器
七、液位计
附录
附录A 工作介质的种类、性能和应用（摘自）
附录B 常用液压与气动元件图形符号（摘自）
制钉机的液压系统设计
作者：广东五邑大学 尹学军 刘海刚
摘要：本文介绍了自动制钉机液压系统的设计，采用了较先进的集成油路板式结构。
关键词：制钉机；液压系统原理图；集成油路板式结构
1前言
射钉枪由于其效率高，使钉受力均匀、一致，使用方便等优点而广泛用于包装、广告装饰及家具制造、制鞋业等方面。而作为其“子弹”的排钉，也就有了大量的需求。笔者曾在珠江三角洲地区的制钉厂调查，发现这种钉子不仅在本地区，而且在内地和港澳、东南亚等地，都有相当的需要，经济效益可观。
排钉的制造过程为：
（1）压线——将一定直径、一定强度的铁丝在压辊机上压扁；
（2）排线——将若干条（一般为80～150条）压扁的铁线拉直并排在一起；

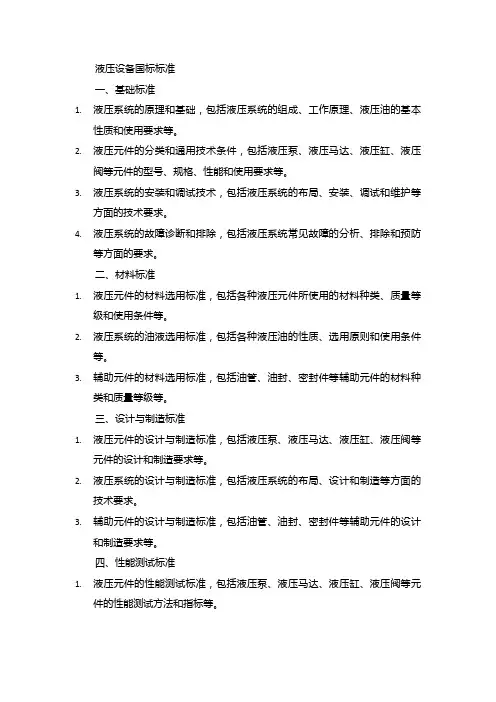

液压设备国标标准
液压设备国标标准
一、基础标准
1. 液压系统的原理和基础，包括液压系统的组成、工作原理、液压油的基本性质和使用要求等。
2. 液压元件的分类和通用技术条件，包括液压泵、液压马达、液压缸、液压阀等元件的型号、规格、性能和使用要求等。
3. 液压系统的安装和调试技术，包括液压系统的布局、安装、调试和维护等方面的技术要求。
4. 液压系统的故障诊断和排除，包括液压系统常见故障的分析、排除和预防等方面的要求。
二、材料标准
1. 液压元件的材料选用标准，包括各种液压元件所使用的材料种类、质量等级和使用条件等。
2. 液压系统的油液选用标准，包括各种液压油的性质、选用原则和使用条件等。
3. 辅助元件的材料选用标准，包括油管、油封、密封件等辅助元件的材料种类和质量等级等。
三、设计与制造标准
1. 液压元件的设计与制造标准，包括液压泵、液压马达、液压缸、液压阀等元件的设计和制造要求等。
2. 液压系统的设计与制造标准，包括液压系统的布局、设计和制造等方面的技术要求。
3. 辅助元件的设计与制造标准，包括油管、油封、密封件等辅助元件的设计和制造要求等。
四、性能测试标准
1. 液压元件的性能测试标准，包括液压泵、液压马达、液压缸、液压阀等元件的性能测试方法和指标等。 2. 液压系统的性能测试标准，包括液压系统的压力、流量、效率等方面的性能测试方法和指标等。
3. 辅助元件的性能测试标准，包括油管、油封、密封件等辅助元件的性能测试方法和指标等。
五、使用与维护标准
1. 液压系统的使用与维护技术，包括液压系统的操作规程、维护保养和检修等方面的技术要求。
2. 辅助元件的使用与维护技术，包括油管、油封、密封件等辅助元件的使用注意事项和维护要求等。
3. 故障排除与维修技术，包括液压系统常见故障的分析、排除和预防等方面的要求。
4. 使用维护说明书编制技术，包括编写液压系统使用维护说明书的内容和要求等。
5. 寿命与可靠性试验方法，包括液压系统及元件的寿命和可靠性试验的程序和方法等。

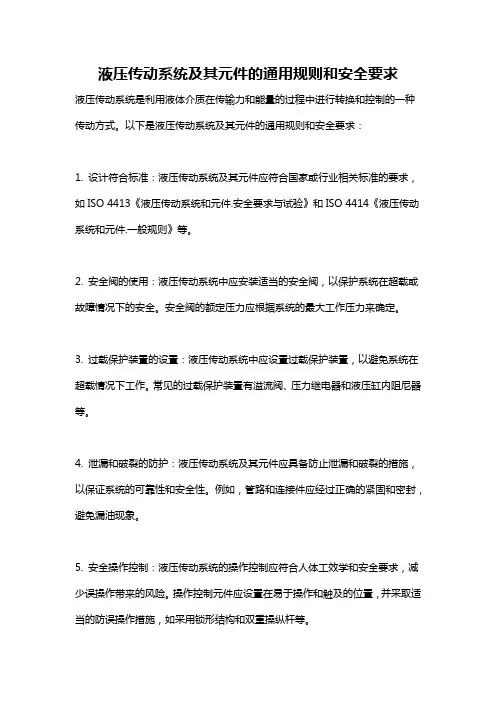

液压传动系统及其元件的通用规则和安全要求
液压传动系统及其元件的通用规则和安全要求
液压传动系统是利用液体介质在传输力和能量的过程中进行转换和控制的一种传动方式。以下是液压传动系统及其元件的通用规则和安全要求：
1. 设计符合标准：液压传动系统及其元件应符合国家或行业相关标准的要求，如ISO 4413《液压传动系统和元件.安全要求与试验》和ISO 4414《液压传动系统和元件.一般规则》等。
2. 安全阀的使用：液压传动系统中应安装适当的安全阀，以保护系统在超载或故障情况下的安全。安全阀的额定压力应根据系统的最大工作压力来确定。
3. 过载保护装置的设置：液压传动系统中应设置过载保护装置，以避免系统在超载情况下工作。常见的过载保护装置有溢流阀、压力继电器和液压缸内阻尼器等。
4. 泄漏和破裂的防护：液压传动系统及其元件应具备防止泄漏和破裂的措施，以保证系统的可靠性和安全性。例如，管路和连接件应经过正确的紧固和密封，避免漏油现象。
5. 安全操作控制：液压传动系统的操作控制应符合人体工效学和安全要求，减少误操作带来的风险。操作控制元件应设置在易于操作和触及的位置，并采取适当的防误操作措施，如采用锁形结构和双重操纵杆等。
6. 报警和显示装置的设置：液压传动系统中应设置适当的报警和显示装置，以提示操作员系统的状态和异常情况。例如，可设置压力表、温度表、液位指示器、故障指示灯等。
7. 维修和保养要求：液压传动系统及其元件应定期进行维修和保养，检查系统的工作状况、油液质量和密封件的状态，并及时更换损坏的元件和油液，以确保系统的正常运行和安全性。
总之，液压传动系统及其元件的通用规则和安全要求是为了确保系统的正常工作和操作的安全性，减少事故和损失的发生。

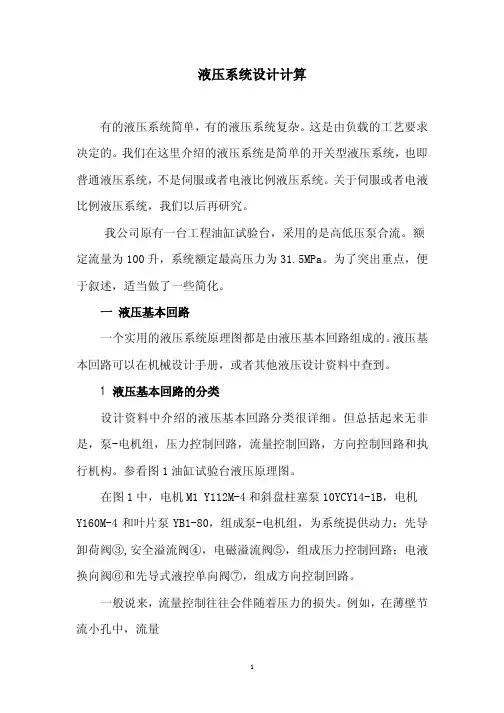

液压系统设计计算
1液压系统设计计算
有的液压系统简单，有的液压系统复杂。这是由负载的工艺要求
决定的。我们在这里介绍的液压系统是简单的开关型液压系统，也即
普通液压系统，不是伺服或者电液比例液压系统。关于伺服或者电液
比例液压系统，我们以后再研究。
我公司原有一台工程油缸试验台，采用的是高低压泵合流。额
定流量为100升，系统额定最高压力为31.5MPa。为了突出重点，便
于叙述，适当做了一些简化。
一 液压基本回路
一个实用的液压系统原理图都是由液压基本回路组成的。液压基
本回路可以在机械设计手册，或者其他液压设计资料中查到。
1 液压基本回路的分类
设计资料中介绍的液压基本回路分类很详细。但总括起来无非
是，泵-电机组，压力控制回路，流量控制回路，方向控制回路和执
行机构。参看图1油缸试验台液压原理图。
在图1中，电机M1 Y112M-4和斜盘柱塞泵10YCY14-1B，电机
Y160M-4和叶片泵YB1-80，组成泵-电机组，为系统提供动力；先导
卸荷阀③,安全溢流阀④，电磁溢流阀⑤，组成压力控制回路；电液
换向阀⑥和先导式液控单向阀⑦，组成方向控制回路。
一般说来，流量控制往往会伴随着压力的损失。例如，在薄壁节
流小孔中，流量 2
02
dp
QCA
ρ∆
= （1）
此公式的使用条件为
0.5l
d≤。
式中
Q—经过薄壁小孔的流量，3/ms；
dC—薄壁小孔流量系数，对于紊流，
0.600.61
dC=；
0A—孔口面积，2m；
ρ—流体的密度，3/kgm；
p∆—压力差，
12ppp∆=−，
Pa；
d—小孔的直径，
m；
l—小孔的长度，
m。
这种压力能损失往往转化为热能，使液压系统升温。在理论上，
变量泵不会因为流量或压力的变量产生能量损失。
2 液压基本回路的联结
液压基本回路，特别是液压元件，在液压原理图中的联结，要么
是并联，要么是串联。
二 液压系统原理图
1 液压系统原理图应该包括的的基本内容
一个符合要求的液压原理图除了表示系统外，还应该包括两个基
汽车起重液压系统设计
第1页（共40页）
汽车起重液压系统设计
1绪论
1.1汽车起重机简介
汽车起重机是一种将起重作业部分安装在汽车通用或专用底盘上、具有载重汽车行驶性能的轮式起重机。根据吊臂结构可分为定长臂、接长臂和伸缩臂三种，前两种多采用桁架结构臂，后一种采用箱形结构臂。根据动力传动，又可分为机械传动、液压传动和电力传动三种。因其机动灵活性好，能够迅速转移场地，广泛用于土木工程。
汽车起重机的主要技术性能有最大起重量、整机质量、吊臂全伸长度、吊臂全缩长度、最大起升高度、最小工作半径、起升速度、最大行驶速度等。
1.2液压系统在汽车起重机上应用及其特点
1.2.1液压系统在汽车起重机上的应用
现在普遍使用的汽车起重机多为液压伸缩臂汽车起重机，液压伸缩臂一般有2〜4节，最下（最外）一节为基本臂，吊臂内装有液压伸缩机构控制其伸缩。
液压系统要实现其工作目的必须经过动力源f控制机构f机构三个环节。其中动力源主要是液压泵，传输控制装置主要是一些输油管和各种阀的连接机构，执行机构主要是液压马达和液压缸。这三种机构的不同组合就形成了不同功能的液压回路。汽车起重机的液压系统由起升机构，回转机构，变幅机构，伸缩机构和支腿部分等组成,全为液压传动。
泵一马达回路是起重机液压系统的主要回路,按照泵循环方式的不同有开式回路和闭式回路两种。
开式回路中马达的回油直接通回油箱，工作油在油箱中冷却及沉淀过滤后再由液压泵送入系统循环，这样可以防止元件的磨损。但油箱的体积大，空气和油液的接触机会多，容易渗入。
闭式回路中马达的回油直接与泵的吸油口相连，结构紧凑，但系统结构复杂，散热条件差，需设辅助泵补充泄漏和冷却。而且要求过滤精度高，但油箱体积小，空气渗入油中的机会少，工作平稳。 第2页（共40页）
1.2.2液压系统在汽车起重机上应用的特点
来自汽车发动机的动力经油泵转换到工作机构，其间可以获得很大的传动比，省去了机械传动所需的复杂而笨重的传动装置。不但使结构紧凑，而且使整机重量大大的减轻，增加了整机的起重性能。同时还很方便的把旋转运动变为平移运动，易于实现起重机的变幅和自动伸缩。各机构使用管路联结，能够得到紧凑合理的速度，改善了发动机的技术特性。便于实现自动操作，改善了司机的劳动强度和条件。由于元件操纵可以微动，所以作业比较平稳，从而改善了起重机的安装精度，提高了作业质量。
液压系统安装规范.
YZ1000型液压站安装技术规范
编制:
校对:
审核:
武汉齐达康环保科技有限公司
一、一般技术规范
二、主要液压元件入库前的检验及要求
三、安装作业程序
一、一般技术规范
1.1一般装配要求:
1.1.1液压站装配现场必须宽敞、清洁、通风、明亮、安全。工具、备件及在用设备应摆放整
齐,任何可能导致飞溅的作业不要在装配区进行。
1.1.2液压站装配必须符合相关图样和技术文件的规定。
1.1.3所用部件、管路、接头和泵等安装元件必须在安装之前进行彻底的清洁,安装中所有未
与其它结构相连并敞开的孔眼应使用盲板和丝堵等将其封堵,以保证液压系统的可靠运行。
1.1.4密封圈和各种橡胶件的飞边要仔细清除干净,密封面不得有撕裂的缺陷,并抽检部分密 封圈及沟槽尺寸,严禁用刮刀或砂轮磨,装配后不得渗漏。
1.1.5零件的搬运、配装应小心轻放,严防碰、划伤,特别是配合表面不允许有损伤。
1.2管路处理与安装要求:
1.2.1管路酸洗:
将安装好的管路拆下来,分解后放入酸洗槽内浸泡,处理合格后再将其进行二次安装。
有无科学、合理的工艺流程、酸洗配方和严格的操作规程,是管道酸洗效果好坏的关键,目前国内外酸洗工艺较多,必须慎重选择、高度重视。管道酸洗配方及工艺不合理会造成管内壁氧化物不能彻底除净、管壁过腐蚀、管道内壁再次锈蚀及管内残留化学反应沉积物等现象的发生。为便于使用,现将实践中筛选出的一组酸洗效果较好的管道酸洗工艺介绍如下:
槽式酸洗工艺流程及配方
脱脂
脱脂液配方为:
ω(NaOH=9%~10%;
ω(Na3PO4=3%;
ω(NaHCO3=1.3%;
ω(Na2SO3=2%;
其余为水
操作工艺要求为:温度70~80℃,浸泡4h。 水冲
压力为0.8MPa的洁净水冲干净。
酸洗
酸洗液配方为:
ω[(CH26N4]=1%;
其余为水。
操作工艺要求为:常温浸泡1.5h~2h。
水冲
用压力为0.8MPa的洁净水冲干净。
液压叠加阀组的安装与调试
液压叠加阀组的安装与调试
一、任务引入
◊什么是液压叠加阀组？采用叠加阀组有什么好处？
◊叠加阀与普通液压阀有什么不同？
◊如何对液压叠加阀组进行安装？
叠加阀是在安装时以叠加的方式连接的一种液压阀，如图5T1所示，它是在板式连接的液压阀集成化的基础上发展起来的新型液压元件。
图5T1登加阀
叠加阀是一种标准化的液压元件，它实现各类控制功能的原理与普通液压阀相同，其最大特点是阀体本身除容纳阀芯外，还兼有通道体的作用，每个阀体上均有上下两个安装平面和四到五个公共油液通道，各阀芯相应油口在阀体内与公共油道相接，用阀体的上、下安装面进行叠加式无管连接，可组成集成化液压系统。叠加阀也可分为换向阀、压力阀和流量阀三种，只是方向阀中仅有单向阀类，而换向阀采用标准的板式换向阀。每一种通道径系列的叠加阀，其主油路通道和螺栓连接孔的位置都与所选用的相应通径的换向阀相同。同一通径的叠加阀按要求叠加起来组成各种不同控制功能的系统。
叠加阀组成的系统有很多优点：
1 .组成回路的各单元叠加阀间不用管路连接，因而结构紧凑，体积小，由管路连接引起的故障也少：
2 .由于叠加阀是标准化元件，设计中仅需要绘出液压系统原理图即可，因而设计工作量小，设计周期短；
3 .根据需要更改设计或增加、减小液压元件较方便、灵活；
4 .系统的泄漏及压力损失较小。
二.任务实施
(一)液压叠加阀组的安装
1 .任务要求
(1)认识各元件
①集成块 如图5-12所示为液压集成块，液压集成块又称组合式液压块，是60年代出现的液压系统中的一种新型的阀块。液压块的各面上有若干连接孔，作为块与阀之间的连接，元件之间借助于块中的孔道而连通,叠加在一起组成各种所需要的液压回路。本液压集成块共有三种,分别用于二阀组、三阀组、四阀组的叠加，每种阀块各两个。
采用液压集成块具有以下优点：
1）可以利用原有的板式元件组合成各种各样的液压回路，完成各种动作要求；
液压阀块的讲解
液压阀块的讲解
液压阀块是液压系统中的重要组成部分，它起到控制流体流动和压力的作用。液压阀块的作用类似于电子设备中的开关，它能够控制液压系统中的液体流动，并根据需要调整流量和压力，以实现系统的稳定运行。本文将对液压阀块进行详细的讲解，介绍其结构、工作原理以及应用领域。
液压阀块通常由阀体、阀芯、弹簧、密封件等组成。阀体是阀块的外壳，起到固定阀芯和密封液体的作用。阀芯是阀块的核心部件，它可以沿着阀体的轴向运动，通过与阀体上的孔口相配合，控制液体的流动。弹簧则起到使阀芯复位的作用，保证阀芯在不受外力作用时回到初始位置。密封件则用于防止液体泄漏，保证系统的密封性。
液压阀块的工作原理是基于流体力学的原理。当液压系统中的液体流经阀块时，由于阀芯和阀体之间的间隙的大小不同，液体的流速也会发生变化。当阀芯移动到与阀体孔口对齐时，液体可以顺畅地通过阀体，实现流量的控制。而当阀芯移动到与阀体孔口偏离时，液体流动的通道被部分封堵，导致流量减小或封闭。通过调整阀芯的位置，可以实现对液体流量和压力的精确控制。
液压阀块广泛应用于各个领域，如工程机械、冶金设备、航空航天等。在工程机械领域，液压阀块被用于控制液压缸的伸缩和回缩，实现机械装置的运动。在冶金设备中，液压阀块可以控制液体的流动和压力，实现金属熔炼和成型过程的控制。在航空航天领域，液压阀块用于控制飞行器的起落架、舵面和刹车等系统，确保飞行器的安全运行。
总结起来，液压阀块是液压系统中不可或缺的部件，它能够控制液体的流动和压力，实现系统的稳定运行。液压阀块的工作原理是基于流体力学的原理，通过阀芯的移动实现对流量和压力的精确控制。液压阀块广泛应用于各个领域，如工程机械、冶金设备和航空航天等。在工程实践中，我们需要根据具体的需求选择合适的液压阀块，并合理安装和调试，以保证系统的正常运行和安全性。
