土的颗粒分析试验(筛分法、比重计法)
土的颗粒分析试验（筛分法、比重计法）原始记录表
N0：
样品编号 试验设备
样品名称 环境条件 温度 ℃ 湿度 ％
样品描述 试验规程
委托单号 试验日期 200 年 月 日
筛前总土质量(g) 粒径<2mm土质量(g) 粒径<2mm 取样质量(g)
粗筛分析 细筛分析
孔径(mm) 60 40 20 10 5 2 2 1 0.5 0.25 0.074
分计筛余
质量(g)
(二)土的颗粒大小分析试验记录(比重计法)
烧瓶号 干土质量 土粒比重校正值 比重计类型 比重计编号
量筒号 土粒比重 分散剂校正值 粒径计算系数K
沉降时间t(min) 0.5 1 5 15 30 60 120 240 1440
悬液温度T（℃）
比重计读数Rm
温度校正值
土粒落距（cm）
备注:
复核/旁站： 记录： 试验：
《土力学》试验指导与报告书
《土力学》试验指导与报告书试验目录试验一颗粒分析试验试验二含水率试验试验三界限含水率试验试验四固结试验试验五直剪试验试验六击实试验试验一土的颗粒分析试验（筛分法）颗粒分析试验方法可分为筛分析法和静水沉降分析法，静水沉降分析法又有比重计法、移液管法。
工程上对地基土检测时，对于粒径大于0.075mm小于60mm的土，采用筛分析法；对于粒径小于0.075mm的土，采用静水沉降分析法（密度计法）；对于混合类土，则联合使用筛分析法与密度计法。
一．试验原理筛分析法是测定土的粒度成分的最简单的一种方法。
其原理是将土样通过逐级减小孔径的一组标准筛子，对于通过某一筛孔的土粒，可以认为其粒径恒小于该筛的孔径，反之，遗留在筛上的颗粒，可以认为其粒径恒大于该筛的孔径。
这样即可把土样的大小颗粒按筛孔大小加以分组，并分别计算出各级粒组占总质量的百分数，再根据所占百分数进行归并和分类。
二．适用范围本试验适用于粒径大于0.075mm小于60mm的土。
三．仪器设备1.标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm，5mm、2mm；细筛：孔径为2.0mm、1.0mm、0.5mm、0.25mm、0.075mm。
2.天平：称量5000g，感量5g；称量1000g ,感量1g；称量200g，感量0.2g。
3.摇筛机（带震动、拍打功能）。
4.其他：烘箱、筛刷、烧杯、木碾、研钵等。
四．试样将土样风干，使其土中水分蒸发。
从风干、松散的土样中，用四分法按照下列规定取出具有代表性的试样：1.小于2mm 颗粒的土100～300g；2.最大粒径小于10mm 的土300～900g；3.最大粒径小于20mm 的土1000～2000g；4.最大粒径小于40mm 的土2000～4000g；5.最大粒径大于40mm 的土4000g 以上。
五．试验步骤（一）对于无凝聚性的土1.按规定称取试样，将试样分批过2mm 筛。
2.将大于2mm 的试样按从大到小的次序，通过大于2mm 的各级粗筛，并将留在筛上的土分别称量。
土的颗粒分析试验(筛分法)
施工单位： 监理单位： 取样日期 样品名称 土 取样地点 施工现场K13+800 工程部位 用 途 HJ(ETG)-12-07-004 试验编号： 样品名称 土 试验日期
检测依据 JTG E40-2007 (一)土的颗粒大小分析试验记录(筛分法)
筛前总土质量：3000 ＜2mm士质量：384 粗筛分析 孔径 (mm)
筛
土的不均系数 Cu =2.0 注备：土石比例划分d＞2mm颗粒含量为87.2%，d＜2mm颗粒含量为12.8%。 施工单位自检： 日期： 试 验： 复 核： 试验监理人员意见： 日期： 试验室主任：
＜2mm土占总土质量百分比： 细筛分析
ห้องสมุดไป่ตู้
＜2mm取样质量：384
分计筛 小于该孔 小于该孔径土 孔径 余土质 径的土质 质量百分比 (mm) 量 (g) 量(g) (%) 2
小于该孔 分计筛余 占总土质 小于该孔径 径土质量 土质量 量百分比 的土质量(g) 百分比 (g) (%) (%) 320 384 12.8 12.8 85 60 29 112 299 239 210 98 10.0 8.0 7.0 3.3 10.0 8.0 7.0 3.7
60 40 20 10 5 2
800 364 560 372 200 320
2200 1836 1276 904 704 384
73.3 61.2 42.5 30.1 23.5 12.8
粒 径
1 0.5 0.25 0.075
分
配
曲
线
图
100 90
各 级 筛 孔 通 过 率 （％）
80
70 60 50 40 30 20 10 0 1.0 10.0 孔 孔 径 (mm) 100.0
土的颗粒分析试验操作细则(筛分法)
1.目的及适用范围本试验室适用于分析粒径大于0.075mm的土颗粒组成，对于颗粒大于60mm的土样，本试验方法不适用。
2.执行标准依据中华人民共和国行业标准《公路土工试验规程》（JTG E40-2007）。
3.仪器设备3.1 标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为：2mm、1.0mm、0.5mm、0.25mm、0.075mm。
3.2 天平：称量5000g，感量5g；称量1000g，感量1g；称量200g，感量0.2g。
3.3 摇筛机、烘箱、筛刷、烧杯、木碾、研钵及杵等。
4.试样从风干、松散的土中，用四分法按照规定取出具有代表性的试样。
5.试验步骤5.1 对于无凝聚性的土5.1.1 按规定称取试样，将试样分批过2mm筛。
5.1.2 将大于2mm的试样从大到小的次序，通过大于2mm的各级粗筛。
将留在筛上的土分别称量。
5.1.3 2mm筛下的土如数量过多，可用四分法缩分至100-800g。
将试样按从大到小的次序通过小于2mm的细筛。
可用摇筛机进行震摇。
震摇时间一般为10-15min。
5.1.4 由最大孔径的筛开始，顺序将各筛取下，在白纸上用手轻叩摇晃，至每分钟筛下数量不大于该级筛余量的1%为止。
漏下的土粒应全部放入下一级晒内，并将留在各筛上的土样用软毛刷刷净，分别称量。
5.1.5 筛后各级筛上和筛底总质量与筛前质量之差，不应大于1%。
5.1.6 如2mm筛下的土不超过试样总质量的10%，可省略细筛分析：如2mm筛上的土不超过试样总质量的10%，可省略粗筛分析。
5.2 对于含有黏土粒的砂砾土5.2.1 将土样放在橡皮板上，用木碾将粘结的土团充分碾散，拌匀、烘干、称量、如土样过多时，用四分法称取代表性土样。
5.2.2 将试样置于盛有清水的瓷盆中，浸泡并搅拌，使粗细颗粒分散。
5.2.3 将浸泡后的混合液过2mm筛子，边冲边洗过筛，直至筛上仅留大于2mm以上的土粒为止。
试验规程
第一章土工试验第一节土的含水量试验（烘干法、酒精燃烧法）烘干法一、定义土的含水量是在105-110℃下烘至恒量时所失去的水分质量和达恒量后干土质量的比值，以百分数表示，本法是测定含水量的标准方法。
二、适用范围粘质土、粉质土、砂类土和有机质土类。
三、主要仪器设备烘箱：可采用电热烘箱或温度能保持105-110℃的其他能源烘箱，也可用红外线烘箱天平：感量0.01g。
称量盒（定期调整为恒质量）四、计算公式含水量＝（湿土质量－干土质量）/干土质量×100％注：计算至0.1％。
五、允许差值本试验须进行二次平行测定，取其平均算术平均值，允许平行差值应符合如下规定：含水量（％）允许平行差值（％）5以下0.340以下≤140以上≤2酒精燃烧法一、适用范围本法适用于快速简易测定细粒土（含有机质的除外）的含水量。
二、主要仪器设备称量盒（定期调整为恒质量）。
天平：感量0.01g。
酒精：纯度95％。
三、其余同“烘干法”第二节土的颗粒分析试验（筛分法、比重计法）筛分法一、适用范围适用于分析粒径大于0.074mm的土。
二、主要仪器设备标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为2mm、0.5mm、0.25mm、0.074mm。
天平：称量5000g，感量5g；称量1000g，感量1g；称量200g，感量0.2g。
三、试样从风干、松散的土样中，用四分法按照下列规定取出具有代表性的试样：小于2mm颗粒的土100-300g。
最大粒径小于10mm的土300-900g。
最大粒径小于20mm的土1000-2000g。
最大粒径小于40mm的土2000-4000g。
最大粒径大于40mm的土4000g以上。
四、计算公式按下式计算小于某粒径颗粒质量百分数：X=(A/B)×100式中：X－小于某粒径颗粒的质量百分数，％；A－小于某粒径的颗粒质量，g；B－试样的总质量，g。
当小于2mm的颗粒如用四分法缩分取样时，试样中小于某粒径的颗粒质量占总质量的百分数：X=(a/b)×p×100式中：a－通过2mm筛的试样中小于某粒径的颗粒质量，g；b－通过2mm筛的土样中所取试样的质量，g；p－粒径小于2mm的颗粒质量百分数。
颗粒分析实验报告

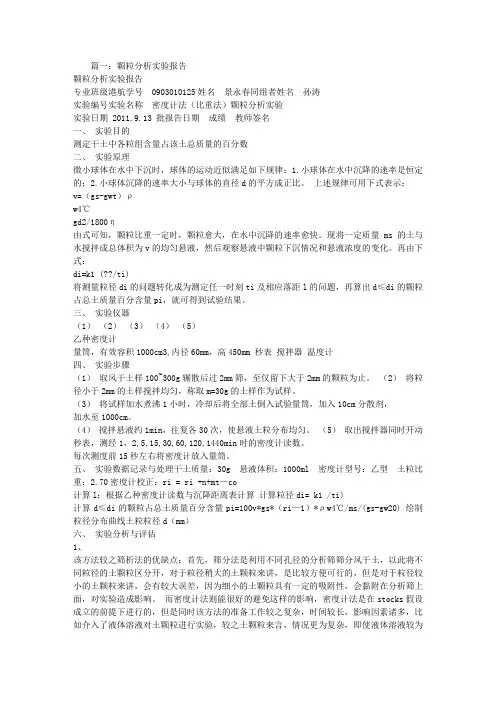

篇一：颗粒分析实验报告颗粒分析实验报告专业班级港航学号 0903010125姓名景永春同组者姓名孙涛实验编号实验名称密度计法（比重法）颗粒分析实验实验日期 2011.9.13 批报告日期成绩教师签名一、实验目的测定干土中各粒组含量占该土总质量的百分数二、实验原理微小球体在水中下沉时，球体的运动近似满足如下规律：1.小球体在水中沉降的速率是恒定的；2.小球体沉降的速率大小与球体的直径d的平方成正比。
上述规律可用下式表示：v=（gs-gwt）ρw4℃gd2/1800η由式可知，颗粒比重一定时，颗粒愈大，在水中沉降的速率愈快。
现将一定质量ms 的土与水搅拌成总体积为v的均匀悬液，然后观察悬液中颗粒下沉情况和悬液浓度的变化。
再由下式：di=k1 (??/ti)将测量粒径di的问题转化成为测定任一时刻ti及相应落距l的问题，再算出d≤di的颗粒占总土质量百分含量pi，就可得到试验结果。
三、实验仪器（1）（2）（3）（4）（5）乙种密度计量筒，有效容积1000cm3,内径60mm，高450mm 秒表搅拌器温度计四、实验步骤（1）取风干土样100~300g辗散后过2mm筛，至仅留下大于2mm的颗粒为止。
（2）将粒径小于2mm的土样搅拌均匀，称取m=30g的土样作为试样。
（3）将试样加水煮沸1小时，冷却后将全部土倒入试验量筒，加入10cm分散剂，加水至1000cm。
（4）搅拌悬液约1min，往复各30次，使悬液土粒分布均匀。
（5）取出搅拌器同时开动秒表，测经1，2,5,15,30,60,120,1440min时的密度计读数。
每次测度前15秒左右将密度计放入量筒。
五、实验数据记录与处理干土质量：30g 悬液体积：1000ml 密度计型号：乙型土粒比重：2.70密度计校正：ri = ri +n+mt—co计算l：根据乙种密度计读数与沉降距离表计算计算粒径di= k1 /ti)计算d≤di的颗粒占总土质量百分含量pi=100v*gs*（ri—1）*ρw4℃/ms/(gs-gw20) 绘制粒径分布曲线土粒粒径d（mm）六、实验分析与评估1、该方法较之筛析法的优缺点：首先，筛分法是利用不同孔径的分析筛筛分风干土，以此将不同粒径的土颗粒区分开，对于粒径稍大的土颗粒来讲，是比较方便可行的，但是对于粒径较小的土颗粒来讲，会有较大误差，因为细小的土颗粒具有一定的吸附性，会黏附在分析筛上面，对实验造成影响。
土的颗粒分析(密度计法)试验试验方法
土的颗粒分析（密度计法）试验试验方法土的颗粒分析(密度计法)试验试验方法一、试验目的测定小于某粒径的颗粒占细粒土质量的百分数～以便了解土粒组成情况,并作为粉土和粘性土的分类和建筑选料之用。
二、基本原理密度计法是依据斯托克斯(Stokes)定律进行测定的。
当土粒在液体中靠自重下沉时～较大的颗粒下沉较快～而较小的颗粒下沉则较慢。
一般认为～对于粒径为0.2，0.002mm的颗粒～在液体中靠自重下沉时～作等速运动～这符合斯托克斯定律。
密度计法是静水沉降分析法的一种～只适用于粒径小于0.075mm的土样。
密度计法～是将一定量的土样(粒径<0.075mm)放在量筒中～然后加纯水～经过搅拌～使土的大小颗粒在水中均匀分布～制成一定量的均匀浓度的土悬液(1000mL)。
静止悬液～让土粒沉降～在土粒下沉过程中～用密度计测出在悬液中对应于不同时间的不同悬液密度～根据密度计读数和土粒的下沉时间～就可计算出粒径小于某一粒径d(mm)的颗粒占土样的百分数。
用密度计进行颗粒分析须作下列三个假定:1、斯托克斯定律能适用于用土样颗粒组成的悬液。
2、试验开始时, 土的大小颗粒均匀地分布在悬液中。
3、所采用量筒的直径较比重计直径大得多。
三、仪器设备1、密度计目前通常采用的密度计有甲、乙两种～这两种密度计的制造原理及使用方法基本相同,但密度计的读数所表示的含义则是不同的～甲种密度计读数所表示的是一定量悬液中的干土质量,乙种密度计读数所表示的是悬液比重。
(1)甲种密度计～刻度单位以在20ºC时每1000mL悬液内所含土质量的克数来表示～刻度为-5，50～最小分度值为0.5。
(2)乙种密度计～刻度单位以在20ºC时悬液的比重来表示～刻度为0.995，1.020～最小分度值为0.0002。
2、量筒:容积1000mL,3、漏斗式洗筛:孔径0.075mm,4、搅拌器:轮径50mm～孔径3mm,5、煮沸设备:电热器、锥形烧瓶,6、分散剂:4%六偏磷酸钠或其他分散剂,7、其他:温度计、研钵、秒表、烧杯、瓷皿、天平等。
土的颗粒分析试验报告(筛分法) 珍藏版
3091 2110
8.7
0.074
367
5.9
146
交2
772
1338
3.7
38.3
1.4
10.9
0.4
通
100.0
厅
工 程
90.0
质 量
80.0
监
督
70.0
站
监
60.0
制 50.0
40.0
30.0
20.0
10.0
0.0 土粒直径(mm)
小于某粒径的土质量百分数% 80 60 40 20 10 5 2 1 0.5 0.25 0.074 0.05
土的不均匀系数 Cu= 5.1 结论：经检验，该宕渣级配良好。
自检评鉴：
试验人：
日期： 复核人：
曲率系数 Cc= 1.5
监理评鉴： 主管：
日期： 第1 / 1页
（g）
（%）
（g）
（g）
（%）
（%）
80
8543
27138
76.1
2
772
1338
100.0
3.7
60
13362
13776
38.6
1
198
1140
85.2
3.2Biblioteka 40281310963
30.7
0.5
401
740
55.3
2.0
20
5689
5274
14.8
0.25
227
513
浙 江 省
10 5
2183 981
风干的石渣 路基\路基土石方工程\石方路基
试验单位
合同号: 试验规程 取样日期 样品名称 环境条件 试验设备
土的颗粒分析试验
土的颗粒分析试验第一节 筛析法一、试验目的测定小于某粒径的颗粒或粒组占砂土质量的百分数，以便了解土的粒度成分，并作为砂土分类及土工建筑选料的依据。
二、基本原理筛析法是利用一套孔径不同的标准筛来分离一定量的砂土中与筛孔径相应的粒组，而后称量，计算各粒组的相对含量，确定砂土的粒度成分。
此法适用于分离粒径大于0.075mm 的粒组。
三、仪器设备1、标准筛一套(图1-1)；2、普通天平：称量500g ，最小分度值0.1g ；3、磁钵及橡皮头研棒；4、毛刷、白纸、尺等。
四、操作步骤1、制备土样(1) 风干土样，将土样摊成薄层，在空气中放1～2天, 使土中水分蒸发。
若土样已干， 则可直接使用。
(2) 若试样中有结块时，可将试样倒入磁钵中，用橡皮头研棒研磨，使结块成为单独颗粒为止。
但须注意，研磨力度要合适，不能把颗粒研碎。
(3) 从准备好的土样中取代表性试样，数量如下： 最大粒径小于2mm 者，取100～300g ；最大粒径为2～10mm 之间的，取300～1000g ； 最大粒径为10～20mm 之间的，取1000～2000g ； 最大粒径为20～40mm 之间的，取2000～4000g ； 最大粒径大于40mm 者，取4000g 以上。
用四分法来选取试样，方法如下：将土样拌匀，倒在纸上成圆锥顶盖2mm 1mm 0.5mm 0.25mm 0.1mm 0.075mm底盘123 取走取走 4图1－1标准筛图1－2 四分法图解形(图1-2.1), 然后用尺以圆锥顶点为中心，向一定方向旋转(图1-2.2), 使圆锥成为1～2cm 厚的圆饼状。
继而用尺划两条相互垂直的直线，把土样分成四等份，取走相同的两份(图1-2.3、图1-2.4), 将留下的两份土样拌匀；重复上述步骤，直到剩下的土样约等于需要量为止。
2、过筛及称量(1) 用普通天平称取一定量的试样, 准确至0.1g ；(2) 检查标准筛叠放顺序是否正确(大孔径在上，小孔径在下)，筛孔是否干净，若夹有土粒，需刷净。
颗分试验
（5）比重计取出时会带出一部分液体（水和土颗粒），从而影响试验结果；
七、思考题
1.土粒的粒径是以什么方法获得的？这是不是说土粒都是球状体？
答：（1）土粒粒径是根据Stocks定律（①小球体在水中的沉降速率是恒定的；②小球体沉降速率大小与球体直径d的平方成正比。）获得的，即di=k1 ;
（2）不是。Stocks公式中所说的直径应该是一种等效直径，事实上土颗粒极少为球形而大多数为片状、针状，且形状极不规则。
2.密度计法的理论根据是什么？它量测的精度受哪些因素影响？
答：（1）密度计的重力是定值，根据牛顿第三运动定律，当密度计处于平衡状态时，其所受浮力与重力等值，也为定值；土颗粒的沉降会改变密度计所接触液层的密度，根据浮力计算公式F浮=ρgV,当密度变化时，所排开液体的体积也会相应改变，表现为密度计的上浮或下沉。综上，我们可以通过读取密度计的读数来计算悬液中小于某粒径的百分含量。
（2）量筒有效容积1000cm3,内径60mm，高450mm；
（3）分析天平称量200g,感量0.01g;
（4）搅拌器
（5）温度计
（6）秒表
四、试验步骤
（1）取风干土样100~300g碾散后过2mm筛，将筛上土碾散再过筛，反复几次，直至筛上仅留下大于2mm的颗粒为止；
（2）将粒径小于2mm的土样拌和均匀，称取ms=30g的土样作为试样；
粒径di③
（mm）
小于di土粒含量Pi④（﹪）
1
1.0165
1.0180
18.542
0.0543
95.03
2
1.0153
1.0168
18.854
土的颗粒分析试验报告(筛分法)私藏版.xls
工程名称: 委托单位 监理单位 样品描述 现场桩号 工程部位
风干的石渣 路基\路基土石方工程\石方路基
试验单位
合同号: 试验规程 取样日期 样品名称 环境条件 试验设备
试验编号: JTG E40-2007（T0115-1993） 2011/4/7 凉棚岭石渣 温度 16 ℃ 湿度 76 % 标准筛、天平、台秤等
3091 2110
8.7
0.074
367
5.9
146
交2
772
1338
3.7
38.3
1.4
10.9
0.4
通
100.0
厅
工 程
90.0
质 量
80.0
监
督
70.0
站
监
60.0
制 50.0
40.0
30.0
20.0
10.0
0.0 土粒直径(mm)
小于某粒径的土质量百分数% 80 60 40 20 10 5 2 1 0.5 0.25 0.074 0.05
（g）
（g）
（%）
（g）
（g）
（%）
（%）
80
8543
27138
76.1
2
772
1338
100.0
3.7
60
13362
13776
38.6
1
198
1140
85.2
3.2
40
2813
10963
30.7
0.5
401
740
55.3
2.0
20
5689
5274
14.8
