模具钢材硬度对照表
钢材硬度表
适用一般模仁
2311
HRC29-36
适用于AB板
适用一般模仁 2379(D2)
约HRC20-23 需热处理48-50
需热处理50-52
2344
约HRC20-25 需热处理48-50
适用于镜面模
2344HT
最大硬度约HRC17 需热处理48-50
需热处理48-50
2312
HRC28-32
适用于AB板
适用于一般模仁
2316
最大硬度约HRC23 需热处理48-50
适用于一般模仁
2316H
HRC30-35
适用于前模仁
需热处理48-50 2365(H10) 最大硬度约HRC23 需热处理48-50
适用于一般模仁 2388(M2)
约HRC25
需热处理48-50
类似S50C
2885(H10A) 最大硬度约HRC23 需热处理48-50
宏骆模具塑胶有限公司
常用钢材硬度表
材料名称
黄牌（S50C-S55C、1730、1050） 油钢（DF2、01、GS2510） 420H 420S S7 718H 718S 8407 MEK4 H13（ESR） M202（M238） M300（ESR） M310（ESR） M310（ESR）H XW-41 NAK80 NAK55 铍铜 2711 2688 2767 2714 2711（P20+Ni)
适用于耐模块
适用于一般模仁
DH2F
HRC37-41
适用于耐模块
适用于一般模仁
MU-9
HRC30-35
适用于耐模块
HRC26 HRC32-36 HRC34-38
备注
材料名称
模具钢材牌号对照表【详尽版】
模具钢材牌号对照表内容来源网络，由深圳机械展收集整理！成型零部件材料选用1 成型零部件指与塑料直接接触而成型制品的模具零部件，如型腔、型芯、滑块、镶件、斜顶、侧抽等。
2 成型零部件的材质直接关系到模具的质量、寿命，决定着所成型塑料制品的外观及内在质量，必须十分慎重，一般要在合同规定及客户要求的基础上，根据制品和模具的要求及特点选用。
3 成型零部件材料的选用原则是：根据所成型塑料的种类、制品的形状、尺寸精度、制品的外观质量及使用要求、生产批量大小等，兼顾材料的切削、抛光、焊接、蚀纹、变形、耐磨等各项性能，同时考虑经济性以及模具的制造条件和加工方法，以选用不同类型的钢材。
4 对于成型透明塑料制品的模具，其型腔和型芯均需选用高镜面抛光性能的高档进口钢材，如718（P20+Ni类）、NAK80（P21类）、S136（420类）、H13类钢等，其中718、NAK80为预硬状态，不需再进行热处理；S136及H13类钢均为退火状态，硬度一般为HB160-200，粗加工后需进行真空淬火及回火处理，S136的硬度一般为HRC40-50，H13类钢的硬度一般为HRC45-55（可根据具体牌号确定）。
5 对于制品外观质量要求高，长寿命、大批量生产的模具，其成型零部件材料选择如下：a) 型腔需选用高镜面抛光性能的高档进口钢材，如718（P20+Ni类）、NAK80（P21类）等，均为预硬状态，不需再进行热处理。
b) 型芯可选用中低档进口P20或P20+Ni类钢材，如618、738、2738、638、318等，均为预硬状态；对生产批量不大的模具，也可选用国产塑料模具钢或S50C、S55C等进口优质碳素钢。
6 对于制品外观质量要求一般的模具，其成型零部件材料选择如下：a) 小型、精密模具型腔和型芯均选用中档进口P20或P20+Ni类钢材。
b) 大中型模具，所成型塑料对钢材无特殊要求，型腔可选用中低档进口P20或P20+Ni类钢材；型芯可选用低档进口P20类钢材或进口优质碳素钢S50C、S55C等，也可选用国产塑料模具钢。
模具钢材一览表
模具钢材一览表奥国BOHLER塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途M238P20+Ni HRC30-35HRC30-35通用高精光度。
钢材表面至中心硬度一致，放电加工性能能和光蚀刻性能甚佳，适合氮化等。
适用于塑胶模具。
M238H P20+Ni HRC33-38HRC33-38通用高精光度，比M238有更高的强度，使用寿命更长。
M300420HRC31-35HRC31-35耐腐蚀，抗磨损，高精光度。
适用于接触化学腐蚀性大，透机镜头等各类塑胶模具。
M310420MAX230HB HRC55-57防锈蚀，高精光度。
耐磨性好，容易加工和抛光。
用于PVC 蚀性塑胶和含磨织维塑胶的模具及光学上之模具。
M333420MAX230HB HRC53-58耐腐蚀，耐磨损，超高精光度。
导热性入韧性好，适用于高光模具。
W302H13MAX230HB HRC50-54长寿，高精光度。
具有高温耐磨性，可作表面氮化，电蚀，容易切削，适用于长寿塑胶模具。
法国INEUSTEEL塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途1.2738P20+Ni HRC30-35HRC30-35通用高精光度。
钢材表面至中心硬度一致。
放电加工性能好好，抛光性能和光蚀刻性能佳，适合氮化等，短途于大型1.2738H P20+Ni HRC33-38HRC33-38通用高精光度。
比1.2738有更高的强度，使用寿命更长。
SP300~P20HRC30-33HRC30-33通用高强度，高精光度。
切削性抛光度及腐蚀刻比常规P20能特佳，晒纹好，适用于优质注塑模和其它模具。
SP400P21HRC37-43HRC37-473时效硬化，硬度均匀，超高精光度。
耐磨性强，切削性良好越，适用于高抛光度及高要求的内模件。
1.2346420HRC27-32HRC27-32耐腐蚀，高精光度，用于PVC之类化学腐蚀性塑胶模具。
AH61H13MAX230HB HRC50-54长寿，高精光度。
模具钢材材料对照表
分类
塑料 模具钢
名 称
预硬普通 塑料模具钢 预硬优质 塑料模具钢 预硬高硬度镜 面塑料模具钢 预硬抗腐镜面 塑料模具钢 抗腐镜面 塑料模具钢
钢 厂 编 号
瑞典 “一胜百 ”钢 德国 “撒斯特 ”钢 奥地利 “百禄” 钢 日本 “大同” 钢 日本 “日立” 钢 美国 AISI
DHA1 GOA DC11 DC53
DF-2 GS-2510 DF-3 WX-41 GS-2379 WX-42 GS-2080 WX-5 KM-2 GS-2436
DAC FDAC SGT ACD37 SLD SLD8
H13 O1 D2 D3 D6
YXM1 MH51 MH55 YXM4
M2 M35 M42 1050 A570. Gr.A
比 较 标 准
德国 DIN 日本 JIS
618 718S 718H
GS-638 GS-2311 GS-2711 GS-2738
M201 M202 M238
PX4 PX5 PX88 NAK80
HPM7
P20
1.2311
P20+Ni 1.2738 HPM50 HPM38 P21 420 420 1.2316 1.2083 1.2344 1.2510 1.2379 1.2080 1.2436 1.3343 1.3243 1.3247 1.1210 1.0037 SKH51 (SKH9) SKH55 SKH59 S50C SS400 (SS41) SUS 420J2 SUS 420J2 SKD61 SK3 SKD11 SKD11
出厂状 态
预硬 HB 270-300 预硬HB290-330 HB 330-370 预硬 HB 370-400 预硬 HB 290-330 退火 HB<215 退火 HB<250 退火 HB<230 退火 HB<230 退火 HB<210 退火 HB<250
钢材牌号对照表 主要钢材的硬度和对应工具表pdf
RS3
D3 D2
X210Cr12 X210Cr12 X210Cr12W12
合金工具钢
QF3
其他
ACD8
ICS22 MCR1 SKH9 HM35 HS53M HS93R HS98M FM38V MDS1 MDS3 MDS7 MATRIX2 ATM3 FAX38
K190
SKH51 SKH55类 高速 工具钢 SKH57类
M2
H6.5.2 S6.2.5
HS6-5-2 HS6-5-2-5
YXM1 YXM4 XVC5 YXR33 YXR3 YXR7
S600 S705 S700
S10-4-3-10 HS10-4-3-10
烧结类 SKH40 烧结类 HS6-5-3-8
QHZ KHA30 KHA3VN KHA32 SPM23 SPM60
(Be-Cu) SCM435 HPM2T
工
质
SKD61 STAVAX ESR RIGOR (SKD12类)
HPM7 NAK55 PX5 HPM1 NAK80 HPM38 HPM50 S-STAR FDAC STAVAX ESR DH2F 30 40
(电铸-外) (电铸-内) ORAVAR SUPREME (时效处理)MAS1C HPM38 S-STAR STAVAX ESR 50
E D M
WEDM
电极丝
电极丝
2726
鋼材ブランド対照表 / 主な鋼材の硬度と対応工具表
钢材牌号对照表 / 主要钢材的硬度和对应工具表
■ 钢材牌号对照表
分 类 碳素工具钢 JIS SK105(旧SK3) SKS93 SKS3 SKD1 SKD11 SKD11(改) 烧结类中的CrSKD SKD12 预硬钢40HRC 预硬钢50HRC以上 火焰淬火钢 低温空冷钢 耐冲击钢 X100CrMoV5 A2 国际标准相关牌号 AISI DIN W1-10 ISO TC105 日立金属 YC3 YCS3 SGT CRD SLD SLD8 SLD10 ARK1 SCD HPM2T PRE2 HMD5 HMD1 ACD37 YSM 爱知制钢 神户制钢所 山阳特殊钢 大同特殊钢 日本高频 钢业 SK3 QK3 YK3 K3 SK301 QKSM YK30 K3M SKS3 QKS3 GOA KS3 SKD1 SKD11 AUD15 SXACE SKD12 SX105V SX4 AKS3 AKS4 AUD11 SX5 SX44 QH51 MH51 MH55 MH8 H51 HM35 MV10 KXM KMX2 KMX3 QC1 QC11 QCM8 QCM10 QCM7 DC1 DC11 DC53 DCX DC12 GO40F CX1 GO5 GO4 QF1 GS5 KD1 KD11 KD11S KD21 KD12 KAP65 RC55 FH5 KSM KTV5 SRS6 PREGA COMPAX CALMAX VIKING ELMAX VANADIS4 VANADIS6 VANADIS10 RHM1 RHM5 RHM7 K630 CDS11 MDS9 RD11 不二越 SK3M SKS3 理研制钢 UDDEHOLM BOHRER (瑞典) (德国) K990 ARNE SVERKER3 SVERKER21 SLEIPNER RIGOR IMPAX FERNO K460 K100 K107 K105 K110 K340 K305

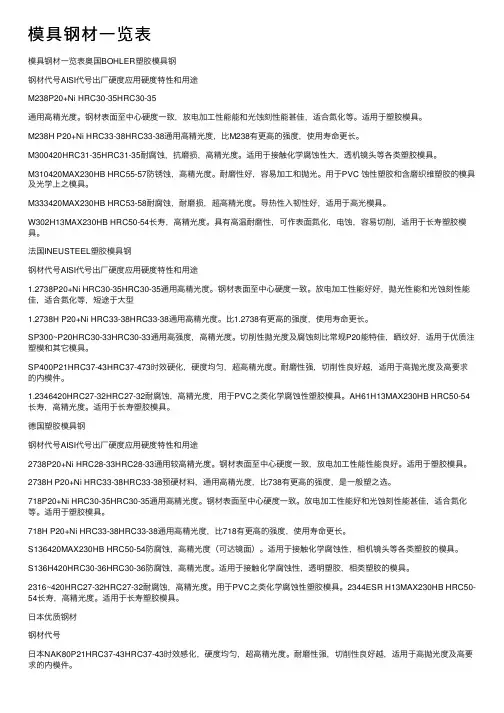

模具钢材一览表
模具钢材⼀览表模具钢材⼀览表奥国BOHLER塑胶模具钢钢材代号AISI代号出⼚硬度应⽤硬度特性和⽤途M238P20+Ni HRC30-35HRC30-35通⽤⾼精光度。
钢材表⾯⾄中⼼硬度⼀致，放电加⼯性能能和光蚀刻性能甚佳，适合氮化等。
适⽤于塑胶模具。
M238H P20+Ni HRC33-38HRC33-38通⽤⾼精光度，⽐M238有更⾼的强度，使⽤寿命更长。
M300420HRC31-35HRC31-35耐腐蚀，抗磨损，⾼精光度。
适⽤于接触化学腐蚀性⼤，透机镜头等各类塑胶模具。
M310420MAX230HB HRC55-57防锈蚀，⾼精光度。
耐磨性好，容易加⼯和抛光。
⽤于PVC 蚀性塑胶和含磨织维塑胶的模具及光学上之模具。
M333420MAX230HB HRC53-58耐腐蚀，耐磨损，超⾼精光度。
导热性⼊韧性好，适⽤于⾼光模具。
W302H13MAX230HB HRC50-54长寿，⾼精光度。
具有⾼温耐磨性，可作表⾯氮化，电蚀，容易切削，适⽤于长寿塑胶模具。
法国INEUSTEEL塑胶模具钢钢材代号AISI代号出⼚硬度应⽤硬度特性和⽤途1.2738P20+Ni HRC30-35HRC30-35通⽤⾼精光度。
钢材表⾯⾄中⼼硬度⼀致。
放电加⼯性能好好，抛光性能和光蚀刻性能佳，适合氮化等，短途于⼤型1.2738H P20+Ni HRC33-38HRC33-38通⽤⾼精光度。
⽐1.2738有更⾼的强度，使⽤寿命更长。
SP300~P20HRC30-33HRC30-33通⽤⾼强度，⾼精光度。
切削性抛光度及腐蚀刻⽐常规P20能特佳，晒纹好，适⽤于优质注塑模和其它模具。
SP400P21HRC37-43HRC37-473时效硬化，硬度均匀，超⾼精光度。
耐磨性强，切削性良好越，适⽤于⾼抛光度及⾼要求的内模件。
1.2346420HRC27-32HRC27-32耐腐蚀，⾼精光度，⽤于PVC之类化学腐蚀性塑胶模具。
AH61H13MAX230HB HRC50-54长寿，⾼精光度。
模具钢材及塑料基本使用标准
模仁)
PP，PE，PS，ABS
家电，日用品，相机，医疗器材，显示器 遥控器
前后模仁，扁顶，顶杆，司筒
前后模，扁顶，顶杆，镶针， 司筒针,镶件
PC+ABS,PP+GF,PA+GF,PS
PVC,POM，防火ABS.防火 PP,PA66，PMMA
斜顶导向块以及滑道
铍铜
合金铍铜 合金铜
HRC26-32 HRC36-42 HB200-230
较长且冷却困难的镶件 (铍 铜的散热效果比钢快)前后模仁
小镶芯，滑块镶芯等
普通
HB70-95
铝
合金 HB150-170
检具底板及一些检具支撑块， 支座等
SUS420
HRC43-47
日期章
PVC,V0,V1,V2,POM，防火ABS. 防火PP
PE,EP，PA,POM,PS
小家电，相机，淋浴把手，遥控器，开瓶器 小家电，相机，淋浴把手，遥控器，开瓶器 相机，淋浴把手，遥控器，手机，医疗器械
HRC30-32
前后模，扁顶，顶杆，镶针
ABS,PC+ABS,PP,TPE
小家电，相机，医疗器械
HB290-340 HB340-370
HV700-900，渗透为0.3mm HV700-900，渗透为0.3mm
高抛光，耐磨，抗拉强度好， 多用作高抛光或要求较高的模
具模芯、滑块、斜顶
ABS,PS，PC+ABS,PP,PE， PP+GF,PA+GF,TPE,PA66，PMMA
广泛用于冰箱，微波炉，空调，电视机，洗衣 机，手机，手提电脑以及小家电
常用模具钢材特性一览表
退火至HB185
高韧性及耐热性能良好
金属压铸，挤压模PA，POM化学成份经特别配制，加上良好的锻压工艺及压缩比，综合机械性能比一般的P20钢材更优越
要求高硬度，高光洁度及耐磨性之塑胶模具。适合制作PA，POM，PS，PE，PP，ABS塑料模具
常用模具钢材特性一览表
名称
硬度
特性
用途
638
HB270—300
加工性能良好
适用于模架模件
2311
HB280—325
预硬塑胶模具钢
周期生产高质量塑胶模具
2312
HB280—325
极宜切削，适宜大批量快速加工
适用于模架及下模件
738
HB200—330
优质预硬，硬度均匀易切削加工
高韧性，高磨光度模具
738H
HB330—360
2083
退火至HB240（最高）
防酸及抛光性能良好可加硬至HRC52，提高抛光性，耐磨性或耐腐蚀性
适合酸性，塑料及要求良好抛光模具
2083H
HB280—310
预加硬，防酸及抛光性能良好
2316A
退火至HB230最高
抗腐蚀性效果佳，可加硬至约HRC47，提抛光性，耐磨性及耐腐蚀性好
适合高酸性塑料的模具
2316
HB265—310
预加硬，抗腐蚀性效果特佳
2344
退火至HB180—210
耐热性特佳，用于压铸模具钢
适用于铝锌合金压铸模
NAK80
HB370—400
高硬度，镜面效果特性佳，放电加工良好，焊接性能极佳
电蚀及抛光性能模具
718S
HB290—330
预加硬，纯洁均匀，含镍约1.0%
模具钢性能对照表
切割：落料、冲孔、剪切、修边。成形：折弯、拉延、滚边、拉丝、旋压 成型 。 仪表和测量工具。
含铬12%的高碳工具钢具有优良的耐磨粒磨损性能。
落料、冲孔、切料、剪切、修边和切断。
具有良好的淬透性，优异的耐磨性和尺寸稳定性，可满足中等产量需求。
用于落料、冲孔、穿孔、切料、剪裁、修边的冷作模具以及加工具有磨损性 能塑胶粒子的塑胶模具。
- 0.4 -
990-1010
44-52
适用于热作模具和塑料模具的应用，尤其是对韧性要求高、同时要求通过 适用于普通热作和塑料模具。特别用于对韧性和表面要求高的大型塑料
抛光或纹理处理获得较高表面光洁度的大型塑料模具。
模具，如汽车照明系统的透镜、衬框和反射镜模具。
UNIMAX
UNIMAX
HB 185 0.5 0.2 0.5 5.0 2.3 - 0.5 -
NIMAX
NIMAX
HB 360-400 0.1 0.3 2.5 3.0 0.3 - - 镍 1.0 预硬钢，无需再次硬化。 具有优异韧性、良好的可加工性和优异的抛光性能的预硬型模具钢。
用于注塑模具（例如包装容器、汽车内饰件、反光镜、面板和家电手 柄）、锻造及压铸模具模架、切边模具、热流道分流排及结构部件。
ARNE
O1
1.2510 SKS 3
HB 190 0.95 0.3 1.1 0.5 - 0.5 0.1 -
SVERKER 3
D6 (D3) (1.2436) (SKD 2) HB 240 2.05 0.3 0.8 12.7 - 1.1 -
-
RIGOR
A2 1.2363 SKD 12 HB 215 1.0 0.3 0.6 5.3 1.1 - 0.2 -
洛氏、布氏、维氏等硬度对照表及换算公式
硬度是指金属材料抵抗更硬物体压入其表面的能力。
在模具、机械等行业的实际生产工作中，无论是我们的技术人员，亦或是业务人员，都需要接触到不同钢材的硬度。
因为硬度存在着洛氏硬度、布氏硬度、维氏硬度等几种不同的测试方法，所以为了便于比较，我们需要对不同的硬度进行换算。
洛氏、布氏、维氏等硬度之间究竟如何换算?换算公式是怎样的呢?【硬度换算公式】1.努氏硬度与维氏硬度的换算(1)以相同硬度的物体对努氏维氏两种压头具有相等的抗力为依据，分别对维氏努氏两种压头在加载荷下的应力进行推导，再根据σHK=σHV得出：HV=0.968HK。
本公式是在低载荷下测得，误差比较大。
此外在硬度值大于HV900时此公式误差很大，失去参考价值。
(2)经过推导与修正提出努氏硬度与维氏硬度的换算公式为经实际数据验证，该公式的最大相对换算误差为0.75%，具有较高的参考价值。
2.洛氏硬度与维氏硬度的换算(1)对Hans·Qvarnstorm提出的The Qvarnstorm换算公式进行修正后得出洛氏硬度与维氏硬度的换算公式为：此公式用我国公布的黑色金属硬度标准数据进行换算，其HRC误差基本上在±0.4 HRC 范围内，其最大误差也仅士0.9HRC，计算的HV误差最大为±15HV。
(2)根据不同压头所受应力σHRC=σHV，通过对洛氏硬度与维氏硬度压痕深度关系曲线的分析得出公式本公式与国家标准实验换算值对照,换算式计算结果与标准实验值之误差为±0.1HRC。
(2)根据实际的实验数据利用线性回归的方法对洛氏硬度与维氏硬度的换算进行探讨，得出公式：本公式使用范围小，误差较大，但计算简便，在对精度要求不高时可以使用。
3.洛氏硬度与布氏硬度的换算(1)对布氏压痕和洛氏压痕深度关系进行分析，根据压头的应力σHRC =σHB得出换算公式计算结果与国家标准实验值对照，换算式计算结果与标准实验值之误差为±0.1HRC。
