天燃气燃烧器热风炉使用说明书修订版
天燃气燃烧器热风炉使用说明书修订版
IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
天燃气燃烧器热风炉操作规程
1开机前检查
1.1 调试前，应检查燃气是否符合燃烧器的要求，检查供气管路上的检测仪器是否正常及管道阀门开、关是否正常，是否便于以后使用及检修。
1.2 对新安装的管道，应认真检查所有管路的安装可靠性和管路的密封性。
1.3 使用单独气化站的用户，要保证供气量、供气参数符合安全燃烧要求。
1.4 操作人员认真阅读设备使用说明书，熟练掌握安全操作知识及方法。
1.5 每次开机前要检查燃气阀门是否打开，否则燃烧器不工作。
1.6 启动控制柜上的电源控制按扭，此时数显表就显示当前炉内温度，新安的装炉体此温度为环境温度。
1.7 启动风机控制按扭，安装在炉体上的风机就工作，此时若风机损坏控制柜就自动保护不进入下一步操作。
1.8 助燃风机工作无异常现象时，再启动燃烧控制按扭，此时燃烧程序控制器就开始工作，它通过一定的程序进行点火、送气、检测火焰、等程序最终实现安全燃烧。
1.9 助燃风机工作无异常现象时，再启动燃烧控制按扭，此时燃烧程序控制器就开始工作，它通过一定的程序进行点火、送气、检测火焰、等程序最终实现安全燃烧。
1.10 当燃烧控制器收到不利于燃烧的信号（例：点火失败、气压不稳定、电路有问题）等问题时，燃烧控制器就立刻关闭燃气并发出报警信号。
1.11 燃烧控制器若报警，必须是解决故障后由操作人员对其手动复位才可以继续工作。
1.12 整个设备的操作，操作人员应参考炉体安全操作规程及生产工艺要求进行操作。
1.13 按生产工艺要求需要调整控制温度时，操作员应参考智能数控表说明书进行调节。
1.14 确认点火程序下达并备案。
1.15 检查燃烧器及电机的地脚螺丝无松动和脱落现象，保护罩完好，电机接地线良好，引线接头无过热烧焦的现象，确认电机旋转方向正确。
1.16 电子点火器接线盒完好，开关处于常开状态。
1.17 确认控制柜电源供电正常。
2各管道的检查：
2.1各支架、吊架完整牢固。
2.2各管道良好、涂色、标志醒目正确。
2.3阀门灵活好用。
3其它检查：
3.1清洁整齐，道路畅通，现场无杂物及易燃、易爆物品，电气，焊接等临时使用的线路、设备已拆除并搬离现场和管道周围。
3.2工具齐全。
3.3设施齐全，充足完好，处于良好备用状态。
3.4指示牌明显齐全。
3.5照明完整。
3.6电气仪表，信号联动、自动装置，各电器、热工及通讯设备完整可靠，处于良好的备用状态。
3.7无临时管道及线段无检修工作。
4 点火
4.1将热风炉出口调节阀开度开到50%（保证负压状态）。
打开观察口，以便观察火焰燃烧情况。
4.2启动电子点火开关。
电子点火器一次工作区间为30秒，超过30秒如未能引燃火焰，程序控制器自动关掉电源。
间隔60秒后可继续下一步电子点火操作，将程序控制器手动复位。
（如果是由PLC控制，解除报警复位，请将开关打到点火位，摁下点火开关。
）
4.3打开供气阀门，缓缓供气。
（如30秒内没有着火，及时关掉供气阀门，查找原因。
）
4.4启动风机，缓缓增加转速，以稳定火焰为主。
4.5火焰稳定后，逐渐增加供气量和助燃空气量。
如果配置比调仪，调节比调仪旋钮控制温度。
5.6系统热工稳定后，根据系统温度要求，及时调整供气量和助燃空气量。
5人工点火
5.1 当热风炉岗位操作员，对自动系统不熟悉时，可投入人工点火方式，稳定安全可靠。
5.3 在PLC控制柜上将开关按钮旋转至手动位置。
5.2将火把从点火孔伸入，放置在燃烧器下面，超出燃烧器端面200mm左右，固定好火把后，人员远离，远处观察。
5.3打开供气阀门，缓慢增加供气量，燃气燃烧。
5.4按下风机按钮，风机启动缓慢增加转速，增加供风量。
5.5火焰稳定后撤出火把。
5.6启动PLC智能控制，进行自动控制。
6、运行中检查
6.1运行中根据入烘干机温度和炉膛温度随时人工干预调节供气量和风量，以稳定入烘干机风温。
6.2检查风机和供气运行情况，避免出现异常情况。
6.3观察火焰和炉膛温度，防止因温度过高而造成炉膛变形。
7、停机
7.1根据生产情况，确认需要停热风炉时，通知岗位工停热风炉。
7.2岗位工首先是关闭燃气供气阀门。
7.3炉膛温度降至100度以下时，然后停下热风炉排风机。
8、注意事项
8.1控制炉膛温度在一定范围，不能超过800℃,当温度超过设计温度时，请及时开启二次风机降温。
8.2注意火焰形状，防止火焰舔炉壁，避免炉体变形。
8.3如果发现风机跳停，要立即关闭供气阀门。
9燃料切换
如使用使用过程中，需要使用燃油时。
请将燃气手动阀门手动关闭，处于常闭状态。
点火方法同上。
热风炉使用说明书
热风炉使用说明书热风炉使用说明书1、引言本使用说明书旨在提供热风炉的详细使用方法和注意事项，以确保用户正确、安全地操作和维护热风炉。
请您在使用前仔细阅读本手册并按照说明进行操作。
2、热风炉概述2.1 热风炉的用途热风炉主要用于产生高温空气供热用途，包括烘干、热处理、烟道除尘等工业领域。
2.2 热风炉的组成热风炉由燃烧器、炉膛、烟道系统、供热系统等主要组成部分。
燃烧器用于燃烧燃料，炉膛是燃烧和传热的空间，烟道系统用于排出燃烧产生的废气，供热系统则将高温空气输送到需要加热的地方。
3、热风炉的操作3.1 开机操作3.1.1 确保热风炉处于关闭状态。
3.1.2 检查燃油或燃气供应是否充足。
3.1.3 打开燃料和气源阀门。
3.1.4 打开燃烧器点火开关，等待点火成功。
3.1.5 观察燃烧情况并调节燃料供给量，使炉膛达到所需温度。
3.2 运行过程中的操作3.2.1 定期检查燃烧器和炉膛的工作状态。
3.2.2 保持燃烧器和炉膛的清洁，定期清除积碳和灰尘。
3.2.3 注意安全，定期检查燃烧器和炉膛的防护装置和安全阀。
3.3 关机操作3.3.1 关闭燃料和气源阀门。
3.3.2 等待炉膛冷却。
3.3.3 关闭燃烧器点火开关。
4、热风炉的维护4.1 清洁维护定期清洁炉膛，除尘系统和烟道系统，确保排出的废气符合环保要求。
4.2 润滑维护定期检查和更换热风炉的润滑油，确保各部分运转良好。
4.3 保养维护4.3.1 定期检查燃烧器和炉膛的工作状态。
4.3.2 检查燃料和气源供应管道是否正常。
4.3.3 确保安全装置和控制系统的正常运行。
5、法律名词及注释5.1 燃油、燃气：指热风炉的燃料来源。
5.2 炉膛：热风炉的燃烧和传热的空间。
5.3 烟道系统：用于排除燃烧产生废气的管道系统。
5.4 供热系统：将高温空气输送到需要加热的地方的系统。
6、附件本文档所涉及的附件详见附件部分。
天然气热风炉说明书
热风炉燃烧器控制系统使用说明书济南裕航环保科技有限公司2013年06月电话：0531- 手机：济南裕航环保科技有限公司主从燃煤热风炉，燃气热风炉、燃油热风炉的开发、设计.技术力量雄厚，完善的售后服务，得到了业界的好评，先特把燃气炉说明书与大家分享一下，不足之处请多多指教，有疑问或有需要请致电我们电话;3 手机：目录一、燃烧系统 (2)二、系统概述 (2)三、燃烧器、流程安装简介 (4)四、安全准备工作 (4)五、点火操作简介 (5)六、停炉及保养 (5)一、燃烧系统1.燃烧参数◆燃料种类：天然气；◆燃气热值：8600KCal/Nm3；◆燃气压力： 0.06MPa；◆燃气温度：常温；◆燃气流量：待定◆燃料种类：天然气◆燃料热值：Q DY=8600kcal/Nm3◆额定燃料量：待定◆烧嘴前燃气压力：6kPa◆燃料温度：常温◆系统换热方式：换热式◆热风炉出口空气温度：450℃（可调）◆热风产量：待定二.系统概述本系统由热风供应系统、燃烧系统和控制系统三部分组成。
1.热风供应系统该系统以空气作为热载体，由鼓风机将高温气体输送给用热设备2.燃烧系统本系统采用高效节能进口燃气燃烧器，保证燃料充分燃烧，热效率高，同时由于其先进的比例调节式自控性能，可以对热风温度精确控制，保证用热设备工控的稳定性，其自控先进性也表现在自动吹扫、点火、升温、保温并能自动监察故障的发生，并发出报警信号并自动关机，从而保证了系统运行的安全可靠。
2.1燃烧系统的组成及工作流程2.1.1 燃气系统本系统由燃气阀组、燃气燃烧机、助燃风机，热风炉和换热器组成。
由燃料库送来的燃料气，通过燃气阀组送至燃烧机充分燃烧。
燃烧所需的空气，经助燃风机进入炉膛帮助燃烧，高温烟气及冷空气热风炉内高温换热后，生成高温气体输送给用热设备。
2.2自控特点当燃烧机接收来自控制系统的起动信号时，燃烧器在其自身程序控制器的作用下，开启燃烧机鼓风机吹扫并点火（延时），开启电磁阀至点火位子，点火成功（延时），着火（火焰监测），电磁阀开启至运行位子，风门自动开大，进入全负荷运行（进入温控阶段），燃烧器运行程序结束，如点火不成功，则燃烧器自动停机，切断供气回路，并报警自锁，下一次开机前必须先按燃烧器程控器上或电柜上的复位按钮，才能重复上面动作过程。
氰尿酸燃气热风炉使用说明书(窑炉技术有限公司)
目录一、热风炉定义、组成和用途 (2)二、热风炉技术参数及指标 (2)三、热风炉安全使用说明 (3)四、热风炉环保、节能和安全说明 (7)五、热风炉维护和保养 (8)一、热风炉定义、组成和用途：燃气热风炉是通过天然气在其燃烧室内燃烧，产生高温热烟气，再在热风炉混合室内，通过与引风机抽回的废烟气（含有一定温度）混合，达到尿素热分解需要的热烟气温度后，经管道送至尿素分解设备——隧道窑底部和两侧安装的热管内，用于氰尿酸生产的热工设备，这种热工设备被称为热风炉。
热风炉的组成：由炉体（外框、外套筒、内燃烧室和混合室）、燃烧系统（燃烧机、组合电磁阀、过滤器、稳压阀、压力保护开关、及压力表，各手动调节球阀等）、引风配风风机，控制系统（电控柜、触摸屏、PLC、各种电线电缆、补偿导线、热电偶及仪表等），热风送出连接管道等组成。
当热风炉工作时，天然气在热风炉内燃烧，燃烧温度的高低，将根据尿素热解后所需烟气温度进行设定，而PLC将根据热电偶传回的信号自动调节燃烧功率，当实际温度高于或者低于设定温度时，PLC 将给出信号，调整燃烧机的执行器以增减天然气的燃烧量，从而实现热风温度的自动调节。
二、热风炉技术参数及指标：1、热风炉供热量：1250～2650KW/台；（甲方技术要求）；2、燃烧机型号：RS250M；（意大利利雅路牌）3、热烟气温度：800～1000℃（炉膛烟气温度）；4、热风温度：700～900℃；5、热风风量：17000万m³/h（700℃）；6、热风炉重量：9500Kg;7、热风炉规格：4800×2300×2200mm；8、配风空气量：4723～8909m3/h(常温空气）；风压1687～2324Pa9、风机型号：Y5-47-5D；电机功率：7.5Kw。
10、控温方式：自动控制。
11、燃烧安全控制：全系统安全控制,燃气漏气报警装置。
12、温度检测控制点：进隧道窑前烟道检测点，热风炉燃烧室内。
热风炉说明书
材质
粘土砖
高铝砖
硅砖
标号
RN-38
RL-48
L2-65
DG-95
炉顶温度
1250
1350
1450
1550
1.5蓄热室的设计
蓄热室是热风炉进行热交换的主体，它由格子砖砌筑而成。砖的表面就是蓄热室的加热面，格子砖块作为贮热介质，所以蓄热室的工作既要传热快又要贮热多，而且要有尽可能高的温度。格子砖的特性对热风炉的蓄热能力，换热能力以及热效率有直接影响。
2已知条件（选取和计算的确定）
2.1高炉有效容积： =2200m³
2.2 冶炼强度：
2.3热风炉出口处的温度： ℃
2.4冷风入口温度: ℃
2.5高炉入炉风量：
2.6规定的拱顶烟气温度： ℃
2.7平均废气温度： ℃
2.8净煤气温度： ℃
2.9助燃空气温度： ℃
2.10高炉热风炉座数： 座
2.11高炉煤气成分
2.2陶瓷燃烧器
陶瓷燃烧器是用耐火材料砌成的，安装在热风炉燃烧室内部。一般是采用磷酸盐耐火混泥土或矾土水泥耐火混泥土预制而成，也有采用耐火砌筑成的。
常用的陶瓷燃烧器：
（1）套筒式陶瓷燃烧器
套筒式燃烧器是目前国内热风炉用得最普遍的一种燃烧器。这种燃烧器由两个套筒和空气分配帽组成，如图2-2a所示。燃烧时，空气从一侧进入到外面的环形套筒内，从顶部的环状圈空气分配帽上的狭窄喷口中喷射出来。煤气从另一侧进入到中心管道内，并从其顶部出口喷出，由于空气喷口中心线与煤气中性线成一定交角（一般为50左右），所以空气与煤气在进入燃烧室时能充分混合，完全燃烧。有的还在空气道与煤气之间的管壁上部开设与煤气道轴向正交的矩形一次空气进入口，形成空气与煤气两次混合，这就进一步提高了空气与煤气的混合及燃烧效果。

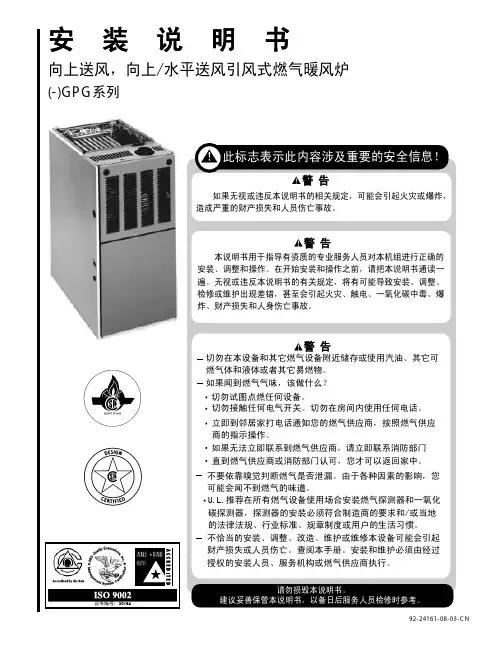

燃气暖风炉 GPG系列 说明书
3. 燃气暖风炉适合于在已完工的建筑 现场安装，燃气炉应尽可能位于送 风系统中心。当设备安装在设备房 内时，设备房的门必须有足够的宽 度以便燃气炉进入，或允许其它替 换设备进入设备房，如燃气热水器。
限于此：镶板、清水墙、黏合剂、油漆、 染色剂、清漆、密封材料和砖石清洁材 料。
4. 注意：燃气暖风炉可在阁楼内安装， 也可以在凹室、设备房间、壁橱和 夹层空间内安装。
! 警 告
燃气炉安装在住宅车库时，必须使 燃烧器和点火装置离开地面１８英寸 （４５７ｍｍ）以上。这样可以降低在车库中 点燃可燃物的风险。当然，燃气炉也必 须安装在安全的位置或受到保护，以防 汽车撞击。如果违反这些规定会引起火 灾或爆炸，造成严重的财产损失和人员 伤亡事故。
! 警 告
如果在建筑物内充满腐蚀性气体如 氯气和氟，不得使用燃气炉。必须给燃 气炉提供洁净的、未被污染的助燃空气， 保证良好的通风。一旦受污染的助燃和 通风的空气中含有这些化合物，燃烧时 会形成酸，进而腐蚀换热器和其它部件。 含有污染物的物品有如下几种，但不局 限于此：镶板、清水墙、黏合剂、油漆、 染色剂、清漆、密封材料和砖石清洁材 料。
底座型号
火焰直流（ＤＣ）微安信号正确（热表面点火的机组） 控制线路电压正确 检测并设定控制板的期望安培数 制冷低电压接线直接接至端子“Ｙ”“Ｃ”－中间不带接线纽
排烟通风
烟囱管径和长度正确(根据C S A 表) 烟囱材料正确(根据C S A表) 燃气炉烟囱通过砖石烟囱时安装正确 与易燃物之间间距足够 燃烧室内正常的负压 烟囱与引风式排烟风机出口连接紧密
烟囱接管正确
助燃空气
助燃空气来源正确 助燃空气开孔尺寸正确
燃气暖的安装
与易燃物之间间隙足够
足够的检修空间
最新整理天然气热风炉说明书资料讲解
热风炉燃烧器控制系统使用说明书目录一、燃烧系统 (2)二、系统概述 (2)三、燃烧器、流程安装简介 (4)四、安全准备工作 (4)五、点火操作简介 (5)六、停炉及保养 (5)一、燃烧系统1.燃烧参数◆燃料种类：天然气；◆燃气热值：8600KCal/Nm3；◆燃气压力： 0.06MPa；◆燃气温度：常温；◆燃气流量：待定◆燃料种类：天然气◆燃料热值：Q DY=8600kcal/Nm3◆额定燃料量：待定◆烧嘴前燃气压力：6kPa◆燃料温度：常温◆系统换热方式：换热式◆热风炉出口空气温度：450℃（可调）◆热风产量：待定二.系统概述本系统由热风供应系统、燃烧系统和控制系统三部分组成。
1.热风供应系统该系统以空气作为热载体，由鼓风机将高温气体输送给用热设备2.燃烧系统本系统采用高效节能进口燃气燃烧器，保证燃料充分燃烧，热效率高，同时由于其先进的比例调节式自控性能，可以对热风温度精确控制，保证用热设备工控的稳定性，其自控先进性也表现在自动吹扫、点火、升温、保温并能自动监察故障的发生，并发出报警信号并自动关机，从而保证了系统运行的安全可靠。
2.1燃烧系统的组成及工作流程2.1.1 燃气系统本系统由燃气阀组、燃气燃烧机、助燃风机，热风炉和换热器组成。
由燃料库送来的燃料气，通过燃气阀组送至燃烧机充分燃烧。
燃烧所需的空气，经助燃风机进入炉膛帮助燃烧，高温烟气及冷空气热风炉内高温换热后，生成高温气体输送给用热设备。
2.2自控特点当燃烧机接收来自控制系统的起动信号时，燃烧器在其自身程序控制器的作用下，开启燃烧机鼓风机吹扫并点火（延时），开启电磁阀至点火位子，点火成功（延时），着火（火焰监测），电磁阀开启至运行位子，风门自动开大，进入全负荷运行（进入温控阶段），燃烧器运行程序结束，如点火不成功，则燃烧器自动停机，切断供气回路，并报警自锁，下一次开机前必须先按燃烧器程控器上或电柜上的复位按钮，才能重复上面动作过程。
3. 控制系统本控制系统集就地仪表、强电控制于一体。
热风炉使用说明书
燃煤热风炉使用说明书临沂盛丰热力设备有限公司 2013年9月日热风炉使用说明书一、型号及解释“L”为链条炉排，链的汉语拼音字首；“R”为热风炉，热的汉语拼音字首；“F”为风的汉语拼音字首；数字代表该该炉的热功率，例如5.6即5.6兆瓦（折热量480万大卡/时）；“AⅡ”代表适应煤种为Ⅱ类烟煤。
该型炉为轻型链带式层燃热风炉，炉内设有节能的前后拱，炉后部设有旋风燃尽室，能保证在运行时燃料的充分燃烧，尤其是旋风燃尽室的设置，使烟气不完全燃烧热损失很低，使热风烟气黑度低于“林格曼Ⅱ”。
二、烘炉1、烘炉的目的和意义热风炉砌筑完工后，需对其进行烘炉作业以确保其能投入正常运行。
烘炉是为了去除耐火筑炉材料中的水分，并使其升温蓄热，为热风输出做好准备。
为保证烘炉时耐火筑炉材料水分脱尽，及考虑受热后炉体膨胀变形，应严格控制升温速度，特别对采用硅砖的热风炉而言，因硅砖内残余石英的晶体转换过程中，其膨胀系数较大，导致硅砖的强度降低，若升温不合理，极易损坏砌体，影响热风炉寿命。
因此，对热风炉的烘炉从升温曲线的制定到升温的控制均要严格要求。
2、烘炉前的准备工作当热风炉安装完毕，进行烘炉时，应对炉排进行调整并试运行，炉排应松紧适度，不跑偏，无卡阻，无异常响声，运行平稳正常，并作４８小时冷态试运行试验，对上煤机、炉排减速机、出渣机、风机加注10W/30润滑油，做手动试验，灵敏无异常，再做通电试车。
开启冷却水系统使其运转，并使水量和水压均达到烘炉所需要求。
主机及各辅机调试完毕后需对热风炉系统进行整体联动试运行数小时，确保点火顺利进行。
3、各项工作准备完毕后进行烘炉，烘炉分三个阶段进行：第一阶段使用木柴烘炉，一般需要5天，每天温度升高50-60℃。
第一天，（24小时）向热风炉炉膛内放入少量的木柴点燃，炉膛温度保持在50-60℃左右。
第二天，炉膛温度保持在100-120℃左右。
第三天，炉膛温度保持在150-180℃左右。
第四天，炉膛温度保持在200-240℃左右。
燃气热风炉安装使用说明书-直燃式资料
燃气热风炉使用说明书河南省四通锅炉有限公司目录一、概述二、主要技术参数三、工作原理四、安装调试五、使用操作六、常见故障及处理方法七、安全操作规程八、维护保养及部件润滑方式一、概述燃气热风炉技术性能与特点如下：1.燃料适用范围广：天然气、液化石油气、焦炉煤气、发生炉煤气、高炉煤气以及混合煤气等多种煤气。
2.燃烧器的选配灵活，以热风温度为目标，程序点火，也可选配简易烧嘴，人工进行辅助操作控制，经济适用，热效率高。
本产品结构简单、布置灵活，内衬耐火层，施工周期短，设备基础简易，可移动使用，结构紧凑，体积小，占地面积小，金属消耗量低。
以快装型式出厂，便于安装；可以节省大量的基建投资。
3.供热稳定，供热能力可调节性大，本体上装有调风门，供热风温可调。
冷风经炉壳内外夹层通道进入本体内，对炉体起到一定的冷却作用，可提高炉胆寿命，减少散热损失，并能让低热值煤气的燃烧更加稳定。
4.热风以负压流供热，可调调风门补风，炉膛内存留可燃气体极少，确保点火安全，运行可靠。
6.热工及动力控制有远程控制、现场干预和现场控制、中央控制显示两种方式供用户选择，能很好满足多种工况需要，广泛用于水泥、化工、冶金等行业烘干、焙烧、冶炼等。
7.烟气排放符合GB13271-2014《锅炉大气污染物排放标准》。
二、主要技术参数三、工作原理：燃气热风炉结构简单、布置灵活、体积小巧，自动化程度高，操作简单，性能可靠。
燃气热风炉由炉体、引风机、调风门、出烟管、燃烧器、燃烧控制系统等部件组成。
炉体部分主要由外壳、内炉胆、支撑板等制作成两个腔室，内腔为燃烧炉膛；外腔设置叶片形成通道作预热空气风道，在烟气出口端设置切向预热空气风道出风口，出风口连接引风机，内炉胆口处装有燃烧器。
引风机是燃烧器正常燃烧的重要设备，产生的具有一定风压和风量的空气经预热风道预热后，进入炉体内，形成热风。
通过调节调风门可以起到进风量，使烟气与冷风配比准确，达到用户所需要的温度。
烟气温度可以通过调节本体上的调风门来满足。
热风炉的正确操作方法
热风炉的正确操作方法
热风炉的正确操作方法如下：
1. 确保热风炉的燃料供应充足，检查锅炉上的燃油或天然气储量是否足够。
2. 检查热风炉的燃烧室和烟道是否干净，如果有积灰或堵塞，需要清洁。
3. 打开燃烧室的风门，通风加氧，以保证燃烧室内的充足氧气。
4. 打开点火阀，并用火柴或火机点火。
5. 当热风炉点燃后，慢慢打开燃油或天然气的供应阀，使燃料供应逐渐增加，保持稳定的燃烧。
6. 根据需要，调整风门和燃料供应阀，控制燃料的燃烧量和火力大小。
7. 定期检查热风炉的水位，保持适当的水位，以防止锅炉过热或水位过低。
8. 定期清洁和检查热风炉的燃烧器和烟道，以确保其正常运行和高效燃烧。
9. 在停止使用热风炉之前，关闭燃料供应阀和点火阀，并将所有风门关闭。
10. 定期对热风炉进行维护和保养，包括清洗燃烧室和烟道、更换燃烧器零部件等，以延长热风炉的使用寿命并确保其安全运行。
热风炉使用说明
热风炉使用说明一、热风炉的安装：1、热风炉的安装对基础要求不高，立式炉基础用混凝土打结100mm厚面积为热风炉底座面积的1.5倍，底座部位应高出地平面50mm。
卧式炉自重0.5吨以下的炉只要基础坚实、平稳但要干燥不得潮湿。
0.5吨以上的炉基础用混凝土打结80---100mm厚面积比炉底盘大30%高度应高出地面50---80mm。
2、供暖热风喷咀设置的多少，要视供暖面积形状而定一般以每10平米一个为宜，热风吹向以顶部向下吹或底部横吹为宜。
回风管均应设置在低位置、其总截面积应大于供热管总截面积10%。
3、凡室外风管均应有良好的绝热保护。
4、热风系统要成封闭式循环，否则热效率低。
二、热风炉的使用操作要点：1、热风炉点火之前应对热风炉系统及所有电器检查，确认无异常现象时，可点火起动运行。
2、热风炉点火运行时，燃气热风炉必须先开动送风机，后点火，燃煤热风炉点火与送风可同时运行或点火后立即开动风机送风，但送风不得晚于点火后1分钟。
3、热风炉点火后，应小火燃烧待热风炉炉胆全部预热后再强燃烧，相应送风亦由小逐渐加大送风量至热风炉满负荷运行。
4、热风炉正常运行时燃烧室的最高燃烧温度（平均温度）应保持在900℃---1100℃，供风温度不得>350℃，短时内（2---3分钟）不得>400℃，当风温高于350℃时应立即调小燃烧温度或加大送风量，若送风温度超高较多应立即将调小燃烧强度与加大送风量同时进行。
待送风温度正常后，恢复到正常运行状态。
5、当回风温度>规定回风温度时应立即减小燃烧强度和送风量，若高出8℃时在上述操作的同时，应打开风机冷风门，进入部分冷空气，使回风温度正常时，以小火小风量运行。
6、停止送热风时，应先闷火或熄火后继续送风待风温度降至100℃以下时停止送风。
三、热风炉的维护与保养1、热风炉在运行时要经常检查燃烧室是否有烧损部位，如发现有损伤部位应停炉修复后再用。
2、应经常检查热风中是否有烟气，若有烟气应立即停炉检修，修复的方可使用。
