电梯随机图纸、资料及备品备件查验表
电梯资料表格模板

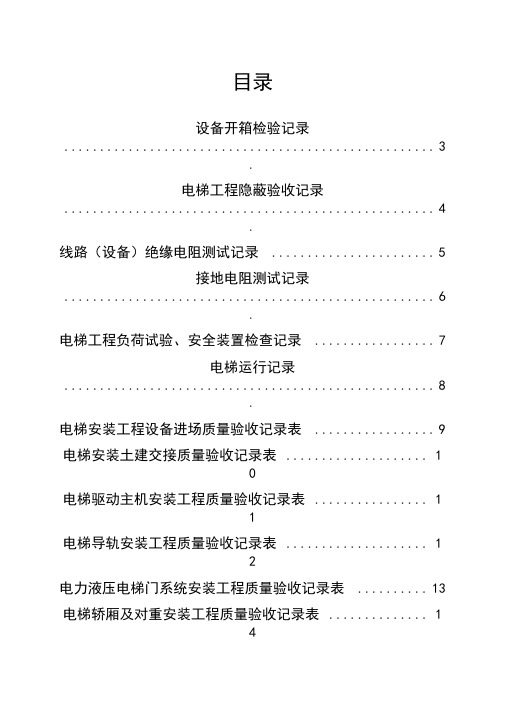

目录设备开箱检验记录 (3).电梯工程隐蔽验收记录 (4).线路（设备）绝缘电阻测试记录 (5)接地电阻测试记录 (6).电梯工程负荷试验、安全装置检查记录 (7)电梯运行记录 (8).电梯安装工程设备进场质量验收记录表 (9)电梯安装土建交接质量验收记录表 (1)电梯驱动主机安装工程质量验收记录表 (1)1电梯导轨安装工程质量验收记录表 (1)2电力液压电梯门系统安装工程质量验收记录表 (13)电梯轿厢及对重安装工程质量验收记录表 (1)4电梯安全部件安装工程质量验收记录表 (1)5电梯悬挂装置、随行电缆、补偿装置安装工程 (16)电梯电气装置安装工程质量验收记录表 (1)7电梯整机安装工程质量验收记录表 (1)8电梯液压系统安装工程质量验收记录表 (2)液压电梯悬挂装置、随行电缆质量验收记录表 (21)液压电梯整机安装质量验收记录表 (2)2自动扶梯、自动人行道设备进场质量验收记录表 (23)自动扶梯、自动人行道土建交接检验质量验收记录表 (24)自动扶梯、自动人行道整机安装质量验收记录表 (25)设备开箱检验记录B-3-1电梯工程隐蔽验收记录B-3-2工程名称 施工单位 隐蔽容及部位：检查结果：验收意见专业监理工程师： （建设单位项目负责人）年月专业施工负责人：年月线路（设备）绝缘电阻测试记录B-3-3专业监理工程师（建设单位项目负责人）年月日接地电阻测试记录B-3-4电梯工程负荷试验、安全装置检查记录B-3-5检查记录：施工单位项目经理：监理工程师：（建设单位项目负责人）年月日年月日电梯运行记录B-3-6电梯安装工程设备进场质量验收记录表GB50310 -2002 B —03—1电梯安装土建交接质量验收记录表GB50310 -2002 B —03— 2090102090202电梯驱动主机安装工程质量验收记录表（曳引式或强制式）GB50310- 2002B—03—3090103电梯导轨安装工程质量验收记录表GB50310 -2002 B —03— 4电力液压电梯门系统安装工程质量验收记录表GB50310 -2002 B —03—5电梯轿厢及对重安装工程质量验收记录表GB50310- 2002B—03—6电梯安全部件安装工程质量验收记录表GB50310- 2002B—03—7电梯悬挂装置、随行电缆、补偿装置安装工程B—03—8090108GB50310- 2002B—03—11090203液压电梯悬挂装置、随行电缆质量验收记录表GB50310- 2002B—03—12090208GB50310- 2002B—03—13090210自动扶梯、自动人行道设备进场质量验收记录表GB50310- 2002B—03—14自动扶梯、自动人行道土建交接检验质量验收记录表GB50310- 2002B—03—15090302自动扶梯、自动人行道整机安装质量验收记录表GB50310- 2002B—03—16090303。

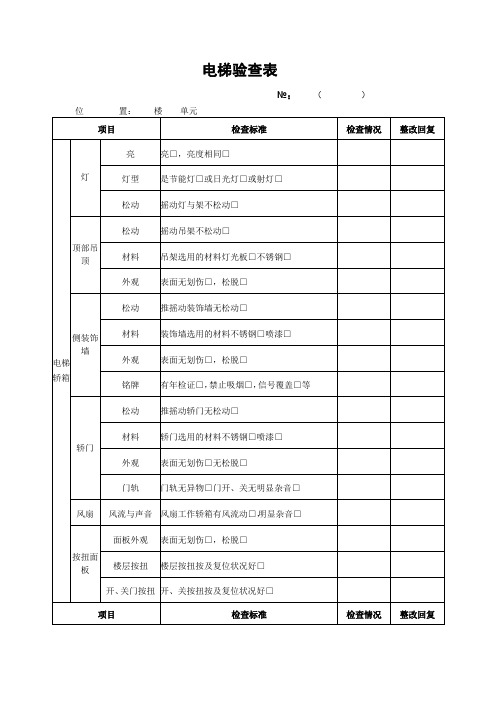

电梯验查表
检查标准
检查情况
整改回复
电梯轿厢
按钮面板
报警按扭
报警按扭按及复位状况好□
三方通话
与机房与监控中心通话工作正常□、清晰□
楼层显示屏
显示屏正确□，字迹清晰□
其他
平层
轿箱地坪与外门门槛落差不得高于2cm□
找平
门滑槽与电梯厅地坪平面应向楼道口倾斜□
电梯轿箱顶与井道
运行
声音
无明显杂音□震动响声□
舒适度
运行时感觉没有晃动□振动□，升降平稳□
电梯验查表
№：（）
位置：楼单元
项目
检查标准
检查情况
整改回复
电梯轿箱
灯
亮
亮□，亮度相同□
灯型
是节能灯□或日光灯□或射灯□
松动
摇动灯与架不松动□
顶部吊顶
松动
ቤተ መጻሕፍቲ ባይዱ摇动吊架不松动□
材料
吊架选用的材料灯光板□不锈钢□
外观
表面无划伤□，松脱□
侧装饰墙
松动
推摇动装饰墙无松动□
材料
装饰墙选用的材料不锈钢□喷漆□
外观
表面无划伤□，松脱□
每层面板
表面无划伤□松脱□
每层按扭
按扭按及复位状况好□呼叫工作正常□
示屏
每层显示
显示屏正确□字迹清晰□
消防
报警
每层按扭
每层门厅处具有消防报警按扭□工作状况好□
注：打√表示完好，打×表示有缺陷，整改回复栏写其他问题。
检查人： 整改确认人：
日期：年 月 日日期：年月日
电梯轿箱顶
照明
开关开启好□
接线箱
有盖板封闭□
护栏
有防护栏□，安全结实□
电梯工程检验批表格
设备进场检验批质量验收记录
(GB50310-2002)表4.1、5.1 编号：090101 090201□□□
土建交接检验批质量验收记录
（GB50310-2002）表 4.2 编号：090102/090202□□□
驱动主机检验批质量验收记录
（GB50310-2002）表4.3 编号：090103□□□
导轨检验批质量验收记录
（GB50310-2002）表4.4 编号：090104/090204□□□
门系统检验批质量验收记录
轿厢、对重（平衡重）检验批质量验收记录
安全部件检验批质量验收记录
（GB50310-2002）表4.8 编号：090108 090208 □□□
悬挂装置、随行电缆、补偿装置检验批质量验收记录（GB 50310-2002）表4.9 编号：090109 □□□
电气装置检验批质量验收记录
整机安装检验批质量验收记录
（GB 50310-2002）表4.11 编号：090111□□□
液压系统检验批质量验收记录
（GB 50310-2002）表5.3 编号：090203□□□
液压电梯悬挂装置、随行电缆检验批质量验收记录
（GB 50310-2002）表5.9 编号：090209□□□
液压电梯整机安装检验批质量验收记录
（GB 50310-2002）表5.11 编号：090211□□□
(GB50310-2002)表6.1编号：090301□□□
（GB 50310-2002）表6.2 编号：090302□□□
（GB50310-2002）表6.3 编号：090303□□□。
物业电梯设施设备承接查验表
物业电梯设施设备承接查验表
一、设备基本信息
1.1 电梯基本信息
- 电梯类型：
- 电梯品牌：
- 电梯型号：
- 使用寿命：
- 载重量：
- 速度：
1.2 设备安装信息
- 地址：
- 安装日期：
- 安装单位：
- 施工负责人：
1.3 供应商信息
- 供应商名称：
- 联系人：
- 联系方式：
- 保修期限：
二、设备外观检查
2.1 电梯门
- 外观是否完好：
- 门扇是否平整无变形：- 门锁是否正常：
2.2 井道
- 井道壁面是否平整：- 井道照明是否正常：- 井道底坑是否干净：
- 井道消防设施是否齐全：2.3 操作面板
- 按钮是否灵敏：
- 显示屏是否正常显示：- 报警按钮是否正常：
三、设备功能检测
3.1 载重量检测
- 载重量是否符合标准：3.2 速度检测
- 速度是否符合标准：
3.3 安全装置检测
- 限速器是否正常：
- 门锁是否可靠：
- 电气安全装置是否完好：
四、设备运行试验
4.1 乘客电梯
- 上行试验是否正常：
- 下行试验是否正常：
4.2 货物电梯
- 上行试验是否正常：
- 下行试验是否正常：
五、其他事项
5.1 备注
- 其他需要记录的信息或问题：
5.2 签字确认
- 项目经理：
- 设备供应商：
- 物业管理部门：
以上为设备承接查验表，请各相关方认真填写并签字确认。
如有问题，请及时沟通解决。

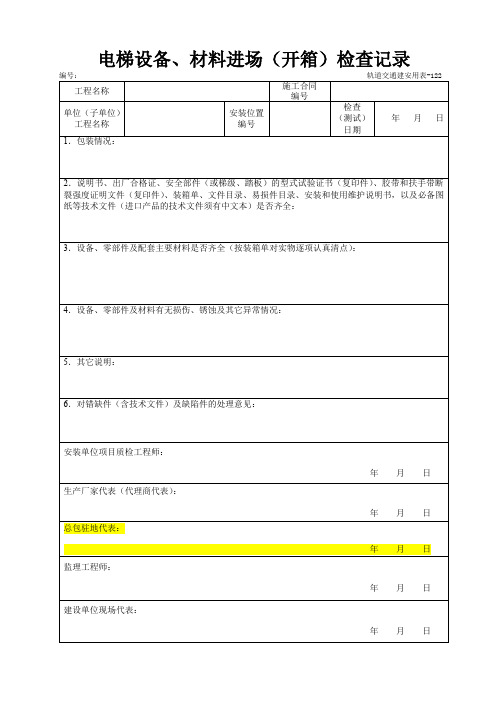

电梯设备、材料进场(开箱)检查记录
编号：轨道交通建安用表-122
工程名称
施工合同
编号
单位（子单位）工程名称
安装位置编号
检查
（测试）日期
年月日
1．包装情况：
2．说明书、出厂合格证、安全部件（或梯级、踏板）的型式试验证书（复印件）、胶带和扶手带断裂强度证明文件（复印件）、装箱单、文件目录、易损件目录、安装和使用维护说明书，以及必备图纸等技术文件（进口产品的技术文件须有中文本）是否齐全：
3．设备、零部件及配套主要材料是否齐全（按装箱单对实物逐项认真清点）：
4．设备、零部件及材料有无损伤、锈蚀及其它异常情况：
5．其它说明：
6．对错缺件（含技术文件）及缺陷件的处理意见：
安装单位项目质检工程师：
年月日
生产厂家代表（代理商代表）：
年月日Βιβλιοθήκη 总包驻地代表：年月日监理工程师：
年月日
建设单位现场代表：
年月日
物业承接查验与设施设备管理
接等。
物业承接查验与设施设备管理
强弱电设备的承接查验
电梯系统现场查验
电梯曳引机现场查验
外观检查槽形磨损情况，轮槽 不应有严重磨损，轻微磨损不应改 变槽形，必要用卡尺测量。
物业承接查验与设施设备管理
电梯系统现场查验
电梯限速器现场查验
限速器调节部位应有封记，封 记不应有移动痕迹，限速器安装位 置正确、底座牢靠，当与安全钳联 动时无颤动现象。
物业承接查验与设施设备管理
物业承接查验与设施设备管理
空调系统的现场查验
风机盘管的现场查验
核对风机盘管名称、 型号、质量、安装位置、管 路连接、阀门等否和设计要 求。
检查机组进风过滤器、 水过滤是否达标
检查设风筒、管路、 阀门、仪表、附件是否符合 设计要求，并无渗漏，防污 染防腐措施有效。
物业承接查验与设施设备管理
空调系统的现场查验
冷却塔的现场查验
核对冷却塔设备名称、型 号、规格质量、安装位置、 安装质量、管路、阀门等 符合设计要求。 检查冷却塔风机安装是否 达标，风机叶片角度是否 正确并保持一致，叶尖与 风筒的间隙是否符合规定； 风机、电机润滑是否良好， 风机皮带轮是否一致，风 机皮带完好且松紧适当， 安全罩完好、牢固。
物业承接查验与设施设备管理
弱电系统分项查验内容
系统
查验项目
楼宇自控
中央管理工作站 控制器末端设备 冷冻机子系统 热力站子系统 空调机子系统 给排水子系统 变配电子系统 电梯子系统
施工电梯专项检查表
施工电梯专项检查表
该检查表适用于施工电梯的日常检查和维护。
通过使用该表，你可以确保施工电梯在运行过程中符合安全标准，并能及时发现和纠正潜在的问题。
1. 施工电梯信息
- 电梯型号：
- 电梯编号：
- 维护单位：
- 维护人员：
2. 电梯外观检查
- [ ] 电梯外观是否完好无损？
- [ ] 电梯门是否正常开闭？
- [ ] 电梯指示器是否清晰可读？
- [ ] 紧急停止按钮是否正常作用？
3. 电梯内部检查
- [ ] 电梯内部是否干净整洁？
- [ ] 照明是否正常？
- [ ] 驱动系统是否正常运行？
- [ ] 操作面板是否正常？
- [ ] 紧急救援装置是否可用？
4. 安全设施检查
- [ ] 门锁是否可靠？
- [ ] 残疾人乘坐电梯按钮是否正常？- [ ] 电梯呼唤装置是否正常？
- [ ] 安全门是否完好？
5. 其他检查事项
- [ ] 电梯维护记录是否完整？
- [ ] 近期是否发生过电梯事故？
- [ ] 是否存在需要维修的部件？
- [ ] 是否有操作问题或异常？
6. 检查结果和备注
（在这里写下检查结果和备注）
7. 检查人员签名
- 检查人员：
- 日期：
以上为施工电梯专项检查表，通过每天进行检查并记录结果，你可以保证施工电梯的安全运行。
记得及时处理发现的问题，并定期进行维护和保养。
电梯资料表格
注：打者使用同类表格电梯分部质量验收记录DT1.1电梯工程观感质量检查记录DT1.3电梯隐蔽工程验收记录DT2.3 工程名称江苏省人民医院干部病房楼1施工单位苏州迅达电梯南京分公司隐蔽内容及部位：此处钢梁与钢梁焊接9号电梯主机座的搁机大梁:检查结果:主机插入墙体的深度为墙体的1/2+20mm,符合GB7588-2003要求。
整体合格。
验收意见：专业施工负责人：专业监理工程师：项目经理：（建设单位项目负责人）年月日年月日线路（设备）绝缘电阻测试记录DT2.4 工程名称江苏省人民医院干部病房楼建设单位江苏省人民医院分项名称电梯线路绝缘电阻测试施工单位苏州迅达电梯南京分公司额定工作电压380V 仪表型号Z C25-4兆欧表）试验电压等级 F单元（层次）机房回路或设阻值、、___ 备号安全回路信号回路主回路照明回路A-B.C.O.地' 79807981B-A.C.O.地81 81 80 81C-A.B.O.地7982 80790-地7980 8283单元（层次）阻彳回路设'相编号^A-B.C.0.地B-A.C.0.地C-A.B.0.地0-地接地电阻测试记录DT2.5概况：L9负荷试验:厅门锁符合 4、缓冲器符合 GB7588 - 2003规范要求。
工程名称电梯工程负荷试验、安全装置检查意见DT2.6江苏省人民医院干部病房楼 施工单位苏州迅达电梯南京分公司1. 电梯载重 50%,上下启动运行，运行正常。
2.3.电梯载重 电梯载重 80%,上下启动运行，运行正常。
100%,上下启动运行，运行正常。
4. 电梯载重5. 电梯静载 安全部件：110%,上下启动运行，运行正常。
150%，电梯平稳静止。
1. 安全钳符合 GB7588 - 2003规范要求。
2. 限速器符合 GB7588 - 2003规范要求。
3. GB7588 - 2003规范要求。
空载0%满载80% 1280合格合格检查记录电梯工程负荷试验符合GB7588 —2003规范要求，合格。
电梯检查记录表格
其他：
物业参与人员:
地产项目参与人员：
施工方参与人员：
电梯轿厢与对重设备现场查验记录表
_______________项目____________电梯
日期:
序号
查验项目
查验情况
备注
1
电梯规格与型号
2
轿厢材质与颜色
3
轿厢地面与天花
4
灯具与应急照明
5
操纵按钮与显示
6
电梯对讲功能
7
轿厢排气扇
8
轿顶检修照明与插座
电气敷线图
部件安装图
安装说明书
门锁装置、限速器、安全钳及缓冲器型式试验报告结论副本，其中限速器与渐进式安全钳还须有调试证书副本
自检记录和检验报告
3
安装单位
安装过程中事故记录与处理报告
改造部分的清单、主要部件合格证、型式试验报告副本等资料，必要时还应提供图样和计算资料
电梯的备品备件
4
其他
专业工具
轿厢及机房钥匙
层门的紧急开锁装置
弹簧（磁铁）失效时，重力开锁情况
2
锁紧装置与安全触点元件间的连接情况
门锁锁钩、锁臂及动接点的动作情况
层门与轿门的锁闭功能及电气装置
3
消防开关的标识与防护玻璃
消防开关动作后的运行状态
其他：
物业参与人员：
地产项目参与人员：
施工方参与人员：
电梯综合性能现场查验记录表
_______________项目__________电梯
以检测报告为合格
12
井道上下极限保护开关的试验
13
电梯检修模式的安全保护
以检测报告为合格
14
电梯机房噪声的测试
电梯监督检验资料审查表(施工后)
施工单位
施工类别
使用单位
施工地点
设备类别及台数
类别
内容与要求
实际情况
审查结果
审查记录
安
装
资
料
1.施工过程记录和由整机制造单位出具或者确认的自检报告，检查和试验项目齐全、内容完整，施工和验收手续齐全。
□供
□未提供
□符合
□不符合
2.变更设计证明文件（如安装中变更设计时），履行了由使用单位提出、经整机制造单位同意的程序。
3、在本表相应内容审查、检验符合要求后施工单位方可申请电梯整体验收。
□提供
□未提供
□符合
□不符合
3.安装质量证明文件，包括电梯安装合同编号、安装单位安装许可证编号、产品出厂编号、主要技术参数等内容，并且有安装单位公章或者检验合格章以及竣工日期。
□提供
□未提供
□符合
□不符合
改
造
重
大
维
修
资
料
1.施工过程记录和自检报告，检查和试验项目齐全、内容完整，施工和验收手续齐全。
□提供
年月日
注：1、本表一式两份，施工单位和检验机构各执一份，并作为施工单位已提供资料的有效凭证；
2、本表“实际情况”栏由施工单位填写、并在相应的□内打√，“审查结果”和“审查记录”栏由检验机构填写、并在相应的□内打√，补交的资料和提供资料的数量以及其他需要说明的在“审查记录”中注明，不涉及项目在“审查记录”中打“/”；
□提供
□未提供
□符合
□不符合
2.与取得相应资格单位签订的日常维护保养合同。
□提供
□未提供
□符合
□不符合
3.按照规定配备的电梯安全管理和作业人员的特种设备作业人员证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯随机图纸、资料及备品备件查验表
物业项目： 物业服务企业： 序号 查验项目 电梯安全使用登记证 1 建设单位 电梯年检报告 电梯检验合格证书 电梯装箱单 产品出厂合格证 机房井道布置图 使用维护说明书（应含电梯润滑汇总图表和电梯标准功能 表） 2 生产单位 动力和安全电路的电梯示意图及符号说明 电气敷线图 部件安装图 安装说明书 门锁装置、限速器、安全钳及缓冲器型式试验报告结论副 本，其中限速器与渐进式安全钳还须有调试证书副本 自检记录和检验报告 3 安装单位 安装过程中事故记录与处理报告 改造部分的清单、主要部件合格证、型式试验报告副本等 资料，必要时还应提供图样和计算资料 电梯的备品备件 专业工具 4 其他 轿厢及机房钥匙 防护用品等 其他： 记录人： 参加、查验人员： 时间： 审核人： 建设单位： 施工单位： 查 验 内 容 查验结果 NO：001 . 备 注
