思科_IPQAM_RFGW-1-D介绍及配置
cisco路由器设置ip
cisco路由器设置ip思科路由器是世界闻名的通讯设备之一了，有不少用户不知道cisco路由器怎么设置ip?店铺为大家分享了具体操作方法，供大家参考!cisco路由器设置ip参考以下命令:怎么给路由器配置IP?router(config)#interface fastethernet 0/1router(config-if)#ip address 192.168.1.100 255.255.255.0router(config-if)#no shutdown怎么给交换机配置IP?switch(config)#interface vlan 1switch(config-if)#ip address 192.168.1.100 255.255.255.0switch(config-if)#no shutdown具体操作步骤如下：2xxx>Enable2xxx#conf t2xxx(Config)#int Fe0/02xxx(Config-if)#ip add 内网IP地址掩码2xxx(Config)#int Fe0/12xxx(Config-if)#ip add 外网固定IP地址掩码2xxx(Config)#ip add 外网固定IP地址掩码再次进入全局模式配置路由策略1841(Config)#ip router 0.0.0.0 0.0.0.0 移动给的网关>Enable2xxx#conf t2xxx(Config)#int Fe0/02xxx(Config-if)#ip add 内网IP地址掩码2xxx(Config)#int Fe0/12xxx(Config-if)#ip add 外网固定IP地址掩码2xxx(Config)#ip add 外网固定IP地址掩码再次进入全局模式配置路由策略1841(Config)#ip router 0.0.0.0 0.0.0.0 移动给的网关店铺分享了cisco路由器设置ip的方法，希望大家喜欢。
思科路由器命令大全(完整版)
思科路由器命令大全(完整版)思科路由器命令大全(完整版)本文档旨在提供思科路由器命令的详细说明和使用指南，包括路由器配置、网络管理、安全性设置等内容。
每个章节都详细介绍了不同的命令和参数，以帮助用户更好地理解和使用思科路由器。
1：路由器基本配置1.1 主机名设置1.2 用户名和密码设置1.3 IP 地址和子网掩码配置1.4 默认网关配置2：接口配置2.1 以太网接口配置2.2 串行接口配置2.3 子接口配置2.4 虚拟局域网 (VLAN) 配置3：路由协议配置3.1 静态路由配置3.2 动态路由配置3.2.1 RIP 配置3.2.2 OSPF 配置3.2.3 BGP 配置4：网络管理4.1 SNMP 配置4.2 NetFlow 配置4.3 Syslog 配置4.4 路由器时间设置5：安全性配置5.1 访问控制列表 (ACL) 配置5.2 VPN 配置5.3 防火墙配置5.4 AAA 配置附件：本文档附带的附件包括示例配置文件、命令输出示例等，以帮助读者更好地理解和应用文档中的内容。
法律名词及注释：本文档所涉及的法律名词及其注释如下：1：主机名：指路由器的主机标识名称，用于在网络中识别路由器。
2：用户名和密码：用于登录和管理路由器的凭证信息。
3： IP 地址：网络协议中用于唯一标识设备的数字地址。
4：子网掩码：用于标识 IP 地址中网络部分和主机部分的分界线。
5：默认网关：用于转发网络流量的下一跳路由器。
6：以太网接口：用于连接局域网设备的物理接口。
7：串行接口：用于连接广域网设备的物理接口。
8：子接口：在一个物理接口上创建多个逻辑接口，用于实现VLAN 分隔等功能。
9：虚拟局域网 (VLAN)：用于将局域网划分成多个逻辑网络的技术。
10：静态路由：手动配置的路由表项，用于指定数据包传输的路径。
11：动态路由：根据路由协议动态学习和更新的路由表项，用于自动路由选择。
12： RIP：路由信息协议，一种距离向量路由协议。
思科基本配置命令详解
思科交换机基本配置实例讲解目录1、基本概念介绍...............................................2、密码、登陆等基本配置.......................................3、CISCO设备端口配置详解......................................4、VLAN的规划及配置...........................................4.1核心交换机的相关配置.....................................4.2接入交换机的相关配置.....................................5、配置交换机的路由功能.......................................6、配置交换机的DHCP功能......................................7、常用排错命令...............................................1、基本概念介绍IOS: 互联网操作系统，也就是交换机和路由器中用的操作系统VLAN: 虚拟lanVTP: VLAN TRUNK PROTOCOLDHCP: 动态主机配置协议ACL：访问控制列表三层交换机：具有三层路由转发能力的交换机本教程中“#”后的蓝色文字为注释内容。
2、密码、登陆等基本配置本节介绍的内容为cisco路由器或者交换机的基本配置，在目前版本的cisco交换机或路由器上的这些命令是通用的。
本教程用的是cisco 的模拟器做的介绍，一些具体的端口显示或许与你们实际的设备不符，但这并不影响基本配置命令的执行。
Cisco 3640 (R4700) processor (revision 0xFF) with 124928K/6144K bytes of memory.Processor board ID 00000000R4700 CPU at 100MHz, Implementation 33, Rev 1.22 Ethernet interfaces8 Serial interfacesDRAM configuration is 64 bits wide with parity enabled. 125K bytes of NVRAM.8192K bytes of processor board System flash (Read/Write) --- System Configuration Dialog ---Would you like to enter the initial configuration dialog? [yes/no]: n# 此处我们选择no，不进入他的初始化配置向导Press RETURN to get started!# 选择no以后，提示你按回车键开始，此处我们需要按回车键*Mar 1 00:43:56.591: %IP-5-WEBINST_KILL: Terminating DNS process*Mar 1 00:43:58.379: %SYS-5-RESTART: System restarted --Cisco IOS Software, 3600 Software (C3640-JK9O3S-M), Version 12.3(14)T7, RELEASE SOFTWARE (fc2)Copyright (c) 1986-2006 by Cisco Systems, Inc.Compiled Wed 22-Mar-06 21:46 by pwade*Mar 1 00:43:58.411: %SNMP-5-COLDSTART: SNMP agent on host Router is undergoing a cold startRouter># 等显示稳定后，出现最初的提示符，注意提示符是“>”,目前所处的状态称为用户模式。
思科路由器配置基础
思科路由器配置基础思科路由器配置基础思科(Cisco)路由器是智能信息网络的基础，为当今要求最严格的网络服务，包括IP 通信、视频、客户关系管理、金融交易和其他实时应用提供了高可用性、全面的安全性、易管理性和先进的服务质量( QoS )。
下面店铺准备了思科路由器配置基础，欢迎大家参考!一、基本设置方式一般来说，可以用5种方式来设置路由器：1.Console口接终端或运行终端仿真软件的微机;2.AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连;3.通过Ethernet上的TFTP服务器;4.通过Ethernet上的TELNET程序;5.通过Ethernet上的SNMP网管工作站。
但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下:波特率：9600数据位：8停止位：1奇偶校验: 无二、命令状态1. router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2. router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3. router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
4. router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
5. >路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。
6. 设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。
思科防火墙使用及功能配置
10/100BaseTX Ethernet 1 (RJ-45)
10/100BaseTX Ethernet 0 (RJ-45)
Console port (RJ-45)
Power switch
通常的连接方案
PIX防火墙通用维护命令
访问模式
• PIX Firewall 有4种访问模式:
name 命令
pixfirewall(config)#
name ip_address name
DMZ
• 关联一个名称和一个IP地址
pixfirewall(config)# name 172.16.0.2 bastionhost
192.168.0.0/24
e0
.2 e2
.2
Bastion
.1
host
– 为中小企业而设计 – 并发吞吐量188Mbps – 168位3DES IPSec VPN吞吐量
63Mbps – Intel 赛扬 433 MHz 处理器 – 64 MB RAM – 支持 6 interfaces
PIX 515 基本配件
• PIX 515主机 • 接口转换头 • 链接线 • 固定角架 • 电源线 • 资料
terminal – show interface, show ip address,
show memory, show version, show xlate – exit reload – hostname, ping, telnet
enable 命令
pixfirewall>
enable
– Enables you to enter different access modes
Telecommuter

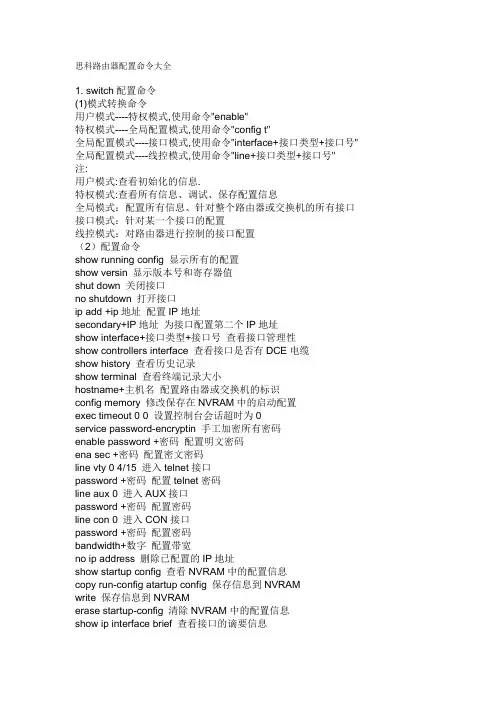

思科路由器配置命令大全
思科路由器配置命令大全1. switch配置命令(1)模式转换命令用户模式----特权模式,使用命令"enable"特权模式----全局配置模式,使用命令"config t"全局配置模式----接口模式,使用命令"interface+接口类型+接口号" 全局配置模式----线控模式,使用命令"line+接口类型+接口号"注:用户模式:查看初始化的信息.特权模式:查看所有信息、调试、保存配置信息全局模式：配置所有信息、针对整个路由器或交换机的所有接口接口模式：针对某一个接口的配置线控模式：对路由器进行控制的接口配置（2）配置命令show running config 显示所有的配置show versin 显示版本号和寄存器值shut down 关闭接口no shutdown 打开接口ip add +ip地址配置IP地址secondary+IP地址为接口配置第二个IP地址show interface+接口类型+接口号查看接口管理性show controllers interface 查看接口是否有DCE电缆show history 查看历史记录show terminal 查看终端记录大小hostname+主机名配置路由器或交换机的标识config memory 修改保存在NVRAM中的启动配置exec timeout 0 0 设置控制台会话超时为0service password-encryptin 手工加密所有密码enable password +密码配置明文密码ena sec +密码配置密文密码line vty 0 4/15 进入telnet接口password +密码配置telnet密码line aux 0 进入AUX接口password +密码配置密码line con 0 进入CON接口password +密码配置密码bandwidth+数字配置带宽no ip address 删除已配置的IP地址show startup config 查看NVRAM中的配置信息copy run-config atartup config 保存信息到NVRAMwrite 保存信息到NVRAMerase startup-config 清除NVRAM中的配置信息show ip interface brief 查看接口的谪要信息banner motd # +信息+ # 配置路由器或交换机的描素信息description+信息配置接口听描素信息vlan database 进入VLAN数据库模式vlan +vlan号+ 名称创建VLANswitchport access vlan +vlan号为VLAN为配接口interface vlan +vlan号进入VLAN接口模式ip add +ip地址为VLAN配置管理IP地址vtp+service/tracsparent/client 配置SW的VTP工作模式vtp +domain+域名配置SW的VTP域名vtp +password +密码配置SW的密码switchport mode trunk 启用中继no vlan +vlan号删除VLANshow spamming-tree vlan +vlan号查看VLA怕生成树议2. 路由器配置命令ip route+非直连网段+子网掩码+下一跳地址配置静态/默认路由show ip route 查看路由表show protocols 显示出所有的被动路由协议和接口上哪些协议被设置show ip protocols 显示了被配置在路由器上的路由选择协议,同时给出了在路由选择协议中使用的定时器等信息router rip 激活RIP协议network +直连网段发布直连网段interface lookback 0 激活逻辑接口passive-interface +接口类型+接口号配置接口为被动模式debug ip +协议动态查看路由更新信息undebug all 关闭所有DEBUG信息router eigrp +as号激活EIGRP路由协议network +网段+子网掩码发布直连网段show ip eigrp neighbors 查看邻居表show ip eigrp topology 查看拓扑表show ip eigrp traffic 查看发送包数量router ospf +process-ID 激活OSPF协议network+直连网段+area+区域号发布直连网段show ip ospf 显示OSPF的进程号和ROUTER-IDencapsulation+封装格式更改封装格式no ip admain-lookup 关闭路由器的域名查找ip routing 在三层交换机上启用路由功能show user 查看SW的在线用户clear line +线路号清除线路3. 三层交换机配置命令配置一组二层端口configure terminal 进入配置状态nterface range {port-range} 进入组配置状态配置三层端口configure terminal 进入配置状态interface {{fastethernet | gigabitethernet} interface-id} | {vlan vlan-id} | {port- channel port-channel-number} 进入端口配置状态no switchport 把物理端口变成三层口ip address ip_address subnet_mask 配置IP地址和掩码no shutdown 激活端口例：Switch(config)# interface gigabitethernet0/2Switch(config-if)# no switchportSwitch(config-if)# ip address 192.20.135.21 255.255.255.0Switch(config-if)# no shutdown配置VLANconfigure terminal 进入配置状态vlan vlan-id 输入一个VLAN号, 然后进入vlan配态，可以输入一个新的VLAN 号或旧的来进行修改。
思科路由器、交换机的基本管理教程
思科路由器、交换机的基本管理教程随着Internet的高速发展,网络规模不断膨胀,对于从事网络专业的学生熟练掌握路由器和交换机的配置已显得十分重要。
接下来是小编为大家收集的思科路由器、交换机的基本管理教程方法，希望能帮到大家。
思科路由器、交换机的基本管理教程的方法管理路由器和交换机的方法以及命令主要分为一下几个方面：1、了解命令行的模式。
2、配置接口的IP地址以及相关的路由条目。
3、路由器、交换机密码的管理。
4、远程管理路由器、交换机。
5、系统IOS的备份与恢复。
一、了解命令行的模式1)用户模式默认进入的是用户模式，在该模式下用户受到极大的限制，只能用来查看一些统计信息。
route> #路由器的用户模式switch> #交换机的用户模式2)特权模式在用户模式输入“enable”(可简写为“en”)命令就可以进入特权模式，在特权模式下可以查看并修改路由器或交换机的配置。
route>enable #也可以输入en进入特权模式route#switch>enswitch#在特权模式下常用的命令解释如下：show version ：查看系统IOS版本show running-config ：查看当前的配置信息copy running-config startup-config ：保存当前的配置或者使用 writeerase startup-config ：删除以保存的配置show startup-config ：查看保存好的配置show mac-address-table ：查看交换机的mac地址表show int 接口名称：查看接口的信息show arp ：查看ARP缓存表show ip route ：查看路由表信息show ip int brief ：查看所有接口的IP地址信息。
no ip domain-lookup ：禁用DNS查询line con 0exec-timeout 0 0 ：不超时连接logging synchronous ：不启用时间同步，信息不打断输入命令3)全局模式在特权模式下输入“config terminal”(可简写为conf t)命令就可以进入全局模式，用户在该模式下可以修改路由器或交换机的全局配置。
Cisco思科光纤交换机配置说明.doc
Cisco思科光纤交换机配置说明Cisco思科光纤交换机配置说明的方法1. 初始化信息首次设置，必须通过console进行连接(需要U口转DB9针的接口线，专门卖接口线的有卖大约30元)，然后进行初始化设计，以后设定IP后可通过LAN进行登陆具体步骤：(红色字体部分着重注意，需要进行设置，大部分按照默认设置即可，而且设置的部分进入管理工具软件可以更改) ---- System Admin Account Setup ----Enter the password for admin : passwordConfirm the password for admin : password--- Basic System Configuration Dialog ---This setup utility will guide you through the basic configuration of the system. Setup configures only enough connectivity for management of the system.Press Enter at any time to skip any dialog. Use ctrl-c at anytime to skip the remaining dialogs.Would you like to enter the basic configuration dialog (yes/no): y Create another login account (yes/no) [n]:Configure read-only SNMP community string (yes/no) [n]: Configure read-write SNMP community string (yes/no) [n]:Enter the switch name: Pxx-MDS-x (where xx is your pod number and x is the switch number; for example:P01-MDS-1)Continue with Out-of-band (mgmt0) management configuration? (yes/no) [y]:Mgmt0 IPv4 address : 10.0.x.y (where x is your pod number and y is 5 for MDS-1 and 3 for MDS-2)(客户)0.16Mgmt0 IPv4 netmask : 255.255.255.0Configure the default gateway? (yes/no) [y]:IPv4 address of the default gateway : 10.0.x.254 (where x is your pod number)Configure advanced IP options? (yes/no) [n]:Enable the telnet service? (yes/no) [y]:Enable the ssh service? (yes/no) [n]:Configure the ntp server? (yes/no) [n]:Configure default switchport interface state (shut/noshut) [shut]: (注意一下)noshutConfigure default switchport trunk mode (on/off/auto) [on]:Configure default zone policy (permit/deny) [deny]:Enable full zoneset distribution (yes/no) [n]:NOTE：初始设定的配置对新的VSAN起作用，即原始VSAN1无这些配置解决办法：1 zone default-zone permit VSAN2 新建NEW VSAN2 将port转移VSAN2里面。
cisco思科路由器设置
cisco思科路由器设置思科cisco是全球领先且顶尖的通讯厂商，出产的路由器功能也是很出色的，那么你知道cisco路由器详细知识吗?下面是小编收集整理的cisco思科路由器设置范文，欢迎借鉴参考。
cisco思科路由器设置(一)1. Cisco交换机支持的命令：交换机基本状态：switch: ;ROM状态，路由器是rommon>hostname> ;用户模式hostname# ;特权模式hostname(config)# ;全局配置模式hostname(config-if)# ;接口状态交换机口令设置：switch>enable ;进入特权模式switch#config terminal ;进入全局配置模式switch(config)#hostname ;设置交换机的主机名switch(config)#enable secret xxx ;设置特权加密口令switch(config)#enable password xxa ;设置特权非密口令switch(config)#line console 0 ;进入控制台口switch(config-line)#line vty 0 4 ;进入虚拟终端switch(config-line)#login ;允许登录switch(config-line)#password xx ;设置登录口令xxswitch#exit ;返回命令交换机VLAN设置：switch#vlan database ;进入VLAN设置switch(vlan)#vlan 2 ;建VLAN 2switch(vlan)#no vlan 2 ;删vlan 2switch(config)#int f0/1 ;进入端口1switch(config-if)#switchport access vlan 2 ;当前端口加入vlan2switch(config-if)#switchport mode trunk ;设置为干线switch(config-if)#switchport trunk allowed vlan 1，2 ;设置允许的vlanswitch(config-if)#switchport trunk encap dot1q ;设置vlan 中继switch(config)#vtp domain ;设置发vtp域名switch(config)#vtp password ;设置发vtp密码switch(config)#vtp mode server ;设置发vtp模式switch(config)#vtp mode client ;设置发vtp模式交换机设置IP地址：switch(config)#interface vlan 1 ;进入vlan 1switch(config-if)#ip address ;设置IP地址switch(config)#ip default-gateway ;设置默认网关switch#dir flash: ;查看闪存交换机显示命令：switch#write ;保存配置信息switch#show vtp ;查看vtp配置信息switch#show run ;查看当前配置信息switch#show vlan ;查看vlan配置信息switch#show interface ;查看端口信息switch#show int f0/0 ;查看指定端口信息2. 路由器支持的命令：路由器显示命令：router#show run ;显示配置信息router#show interface ;显示接口信息router#show ip route ;显示路由信息router#show cdp nei ;显示邻居信息router#reload ;重新起动路由器口令设置：router>enable ;进入特权模式router#config terminal ;进入全局配置模式router(config)#hostname ;设置交换机的主机名router(config)#enable secret xxx ;设置特权加密口令router(config)#enable password xxb ;设置特权非密口令router(config)#line console 0 ;进入控制台口router(config-line)#line vty 0 4 ;进入虚拟终端router(config-line)#login ;要求口令验证router(config-line)#password xx ;设置登录口令xxrouter(config)#(Ctrl+z) ;返回特权模式router#exit ;返回命令路由器配置：router(config)#int s0/0 ;进入Serail接口router(config-if)#no shutdown ;激活当前接口router(config-if)#clock rate 64000 ;设置同步时钟router(config-if)#ip address ;设置IP地址router(config-if)#ip address second ;设置第二个IProuter(config-if)#int f0/0.1 ;进入子接口router(config-subif.1)#ip address ;设置子接口IProuter(config-subif.1)#encapsulation dot1q ;绑定vlan中继协议router(config)#config-register 0x2142 ;跳过配置文件router(config)#config-register 0x2102 ;正常使用配置文件router#reload ;重新引导路由器文件操作：router#copy running-config startup-config ;保存配置router#copy running-config tftp ;保存配置到tftprouter#copy startup-config tftp ;开机配置存到tftprouter#copy tftp flash: ;下传文件到flashrouter#copy tftp startup-config;下载配置文件ROM状态：Ctrl+Break ;进入ROM监控状态rommon>confreg 0x2142 ;跳过配置文件rommon>confreg 0x2102 ;恢复配置文件rommon>reset ;重新引导rommon>copy xmodem: flash: ;从console传输文件rommon>IP_ADDRESS=10.65.1.2 ;设置路由器IP rommon>IP_SUBNET_MASK=255.255.0.0 ;设置路由器掩码rommon>TFTP_SERVER=10.65.1.1 ;指定TFTP服务器IP rommon>TFTP_FILE=c2600.bin ;指定下载的文件rommon>tftpdnld ;从tftp下载rommon>dir flash: ;查看闪存内容rommon>boot ;引导IOS静态路由：ip route ;命令格式router(config)#ip route 2.0.0.0 255.0.0.0 1.1.1.2 ;静态路由举例router(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2 ;默认路由举例动态路由：router(config)#ip routing ;启动路由转发router(config)#router rip ;启动RIP路由协议。
思科路由器基本配置
思科路由器基本配置
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
思科路由器基本配置
路由器：2811
支持命令简写，使用Tab键补全，位置在键盘的大小写Cpas Lock 键上面
登陆
配置向导使用no，使用CLI配置路由器（也可以选择yes，使用向导来配置，这里不再详述）
直接回车进入路由器的配置界面
每个模式都可以使用？来查看可以使用的命令
通常使用修改路由器名，以方便知道是在配置那台路由器
123和cisco是随意用的，可以修改成自己的密码，如果两者都设置的话，secret 密码起效
可以使用？查看可以使用的命令，在任意模式下都可以使用，如果有不清楚的命令，可以使用?查看
如果接口是Serial，需要配置clockrate，bandwidth选配
路由的接口是从0开始的，模块化路由器是从0模块的0接口开始的这点区分于交换机
静态路由和缺省路由
重启R#reload。
