力学实验训练
初中物理力学实验练习题实验设计与数据处理
初中物理力学实验练习题实验设计与数据处理实验设计：实验目的：通过实验，探究力学中的基本概念和定律，并熟练运用这些概念与定律进行问题求解和数据处理。
实验材料：弹簧、质量块、滑轮、细绳、计时器等。
实验一：斜面上物体的加速度测定实验步骤：1. 将斜面固定在水平台面上，确保其固定不动。
2. 将滑轮固定在斜面的顶部。
3. 用细绳连接滑轮上方的质量块。
4. 在质量块上系一根细线，并将另一端穿过滑轮，将其系在桌子上。
5. 将质量块从斜面的顶部释放，并同时启动计时器。
6. 记录质量块到达斜面底部所用的时间，并测量其离开斜面底部的水平距离。
实验数据处理：1. 计算物体的加速度：根据斜坡高度和水平距离，使用公式a =(2gh) / t^2 计算物体的加速度，其中a为加速度，g为重力加速度，h为斜坡高度，t为物体从斜坡顶部到底部所用的时间。
2. 分析误差来源：通过比较测量值与理论值的差异，分析误差来源，如摩擦力、空气阻力等。
实验二：弹簧的劲度系数测定实验步骤：1. 将弹簧悬挂在一个固定的支架上。
2. 在弹簧下方挂上一个质量块，使弹簧伸长。
3. 使用标尺测量弹簧的原始长度。
4. 移除质量块，并用手拉伸弹簧，并记录标尺上的读数。
5. 计算弹簧的伸长量。
实验数据处理：1. 计算弹簧的劲度系数：根据胡克定律，劲度系数k可以通过公式k = (F / x) 计算得出，其中F为施加在弹簧上的力，x为弹簧的伸长量。
2. 绘制力与伸长量的图表：将不同施加力下的伸长量绘制在坐标系上，得到力与伸长量的线性关系图，根据线性回归分析斜率即可得到劲度系数。
实验三：滑动摩擦与静摩擦力的测定实验步骤：1. 将一块水平放置的木板固定在桌子上。
2. 在木板上放置一物体，例如一个质量块。
3. 逐渐倾斜木板，直到物体开始滑动为止。
4. 测量木板倾角，并记录下滑动开始的角度。
实验数据处理：1. 计算静摩擦力：根据木板的倾角，使用公式Fs = m * g * tanθ 计算静摩擦力，其中Fs为静摩擦力，m为物体质量，g为重力加速度，θ为木板倾角。

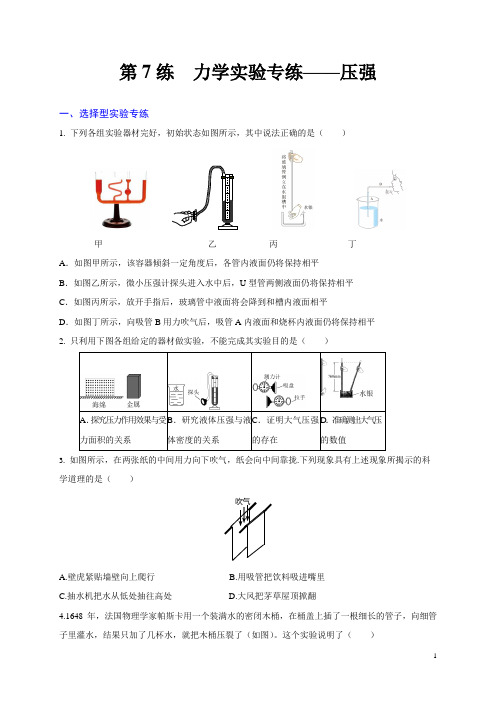

第7练 力学实验专练-压强-2020年中考物理实验集中专项训练(原卷版)
第7练力学实验专练——压强一、选择型实验专练1. 下列各组实验器材完好，初始状态如图所示，其中说法正确的是（）甲乙丙丁A．如图甲所示，该容器倾斜一定角度后，各管内液面仍将保持相平B．如图乙所示，微小压强计探头进入水中后，U型管两侧液面仍将保持相平C．如图丙所示，放开手指后，玻璃管中液面将会降到和槽内液面相平D．如图丁所示，向吸管B用力吹气后，吸管A内液面和烧杯内液面仍将保持相平2. 只利用下图各组给定的器材做实验，不能完成其实验目的是（）A．探究压力作用效果与受力面积的关系B．研究液体压强与液体密度的关系C．证明大气压强的存在D．准确测出大气压的数值3. 如图所示，在两张纸的中间用力向下吹气，纸会向中间靠拢.下列现象具有上述现象所揭示的科学道理的是（）A.壁虎紧贴墙壁向上爬行B.用吸管把饮料吸进嘴里C.抽水机把水从低处抽往高处D.大风把茅草屋顶掀翻4.1648年，法国物理学家帕斯卡用一个装满水的密闭木桶，在桶盖上插了一根细长的管子，向细管子里灌水，结果只加了几杯水，就把木桶压裂了（如图）。
这个实验说明了（）吹气A.液体压强与水的深度有关B.液体压强与管的粗细有关C.液体压强与水的密度有关D.液体压强与水的质量有关二、填空型实验专练5. 水沸腾后把烧瓶从火焰上拿开，水会停止沸腾。
迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，如图所示，你会看到的现象是：，原因是。
6．如图所示，密闭的玻璃罩内有三个小实验：甲为敞口烧瓶内装有保持95℃的热水来探究沸点与气压的关系；乙为用装满水的杯子和盖着的薄塑料片来验证大气压的存在；丙是充有一定量空气的气球。
当用抽气机不断抽去罩内空气的过程中，请你推测：甲实验中的热水会______；乙实验中薄塑料片会______；丙实验中气球的体积会______。
7.如图所示，比较（a）、（b）实验可知：液体内部的压强大小与有关。
8.用量筒测得8g煤油的体积如图1所示，煤油的密度为kg/m3；图2为探究液体内部压强影响因素的装置，选用水和煤油分别进行实验，并使金属盒处于两种液体中的深度相同，则用进行实验时，U形管两侧液面的高度差h较大；用水进行实验时，为使U形管两侧液面的高度差h 减小，应将金属盒向移动。
八年级物理上册力学实验题汇总
八年级物理上册力学实验题汇总实验一：测力弹簧常数
实验目的：测量弹簧的弹性系数，也即力学中的弹簧常数。
实验步骤：
1. 准备一根弹簧，确保它的两端固定。
2. 将不同质量的物体挂在弹簧上，记录下弹簧的伸长量和挂在弹簧上的物体质量。
3. 根据胡克定律，弹簧的伸长量与挂在弹簧上的物体质量成正比，根据记录的数据计算弹簧常数。
实验结果：
通过实验测得的数据，我们计算出弹簧的弹性系数为x N/m。
实验二：测力测力板实验
实验目的：通过使用力测力板，测量物体受到的力。
实验步骤：
1. 将物体放在力测力板上，记录下物体受到的力。
2. 使用多个不同的物体进行实验，并记录下各物体受到的力。
3. 分别计算不同物体使用力测力板受到的力。
实验结果：
根据我们的实验数据，我们发现不同物体受到的力不同，这是
由于它们的质量不同所致。
实验三：万能测力计实验
实验目的：通过使用万能测力计，测量弹簧的拉力。
实验步骤：
1. 将万能测力计连接到弹簧上，并记录下其示数。
2. 将不同质量的物体挂在弹簧上，记录下弹簧受到的拉力。
3. 根据测得的示数和力测力计的灵敏度，计算弹簧受到的拉力。
实验结果：
通过实验测得的数据，我们可以计算出弹簧受到的拉力为x N。
以上是八年级物理上册力学实验题的汇总。
通过这些实验，我们可以更好地理解力学中的力的测量和计算方法。
下一步，我们将进一步探索力学的其他实验内容。
高中物理高考复习力学实验讲解及练习题(含答案)
高考复习力学实验题参考答案与试题解析一．实验题（共17小题）1．（2016•天津）某同学利用图1示装置研究小车的匀变速直线运动．①实验中，必要的措施是AB ．A．细线必须与长木板平行B．先接通电源再释放小车C．小车的质量远大于钩码的质量D．平衡小车与长木板间的摩擦力②他实验时将打点机器接到频率为50Hz的交流电源上，得到一条纸带，打出的部分计数点如图2所示（每相邻两个计数点间还有4个点，图中未画出）s1=3.59cm，s2=4.41cm，s3=5.19cm，s4=5.97cm，s5=6.78cm，s6=7.64cm，则小车的加速度a= 0.80 m/s2（要求充分利用测量的数据），打点计时器在打B点时小车的速度v B= 0.40 m/s．（结果均保留两位有效数字）【解答】解：①A、为了让小车做匀加速直线运动，应使小车受力恒定，故应将细线与木板保持水平；同时为了打点稳定，应先开电源再放纸带；故AB正确；C、本实验中只是研究匀变速直线运动，故不需要让小车的质量远大于钩码的质量；只要能让小车做匀加速运动即可；故C错误；D、由C的分析可知，只要摩擦力恒定即可，不需要平衡摩擦力；故D错误；故选：AB；②每两个计数点间有四个点没有画出，故两计数点间的时间间隔为T=5×0.02=0.1s；根据逐差法可知，物体的加速度a===0.80m/s2；B点的速度等于AC段的平均速度，则有：v===0.40m/s；故答案为：①AB；②0.80；0.40．2．（2016•高港区校级学业考试）利用图中所示的装置可以研究自由落体运动，实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落，打点计时器会再纸带上打出一系列的小点，（1）若实验时用到的计时器为电磁打点计时器，打点计时器的安装要使两个限位孔在同一竖直（选填“水平”或“竖直”）线上，以减少摩擦阻力；（2）实验过程中，下列说法正确的是CDA、接通电源的同时要立刻释放重物B、选取纸带时要选取第1个点与第2个点之间的距离接近4mm且清晰的纸带C、释放重物之前要让重物靠近打点计时器D、为了使实验数据更加准确，可取多次测量结果的平均值（3）为了测得重物下落的加速度，还需要的实验仪器是 CA、天平B、秒表C、米尺．【解答】解：（1）电磁式打点计时器需要用低压交流电压；安装打点计时器时要注意让上下限位孔在同一竖直线上，从而减小阻力；（2）A、应先接通电源，稳定后再释放纸带，故A错误；B、选择纸带时应选择点迹清楚，前两个点间距接近2mm的纸带，故B错误；C、释放重物时，应让重物靠近纸带；故C正确；D、为了使实验数据更加准确，可取多次测量结果的平均值；故D正确；故选：CD．（3）据运动学公式得：△x=at2，a=，为了测试重物下落的加速度，还需要的实验器材有：米尺，用来测量计数点之间的距离．该实验中不需要天平，通过打点计时器打点的时间间隔可以计算出计数点之间的时间间隔，所以也不需要秒表．故选：C．故答案为：（1）竖直；（2）CD；（3）C．3．（2017春•涞水县校级月考）某学生利用“研究匀变速直线运动”的实验装置来测量一个质量为m=50g的重锤下落时的加速度值，该学生将重锤固定在纸带下端，让纸带穿过打点计时器，实验装置如图1所示．（1）以下是该同学正确的实验操作和计算过程，请填写其中的空白部分：①实验操作：接通电源，释放纸带，让重锤自由落下，实验结束关闭电源．②取下纸带，取其中的一段标出计数点如图2所示，测出相邻计数点间的距离分别为x1=2.60cm，x2=4.14cm，x3=5.69cm，x4=7.22cm，x5=8.75 cm，x6=10.29cm，已知打点计时器的打点间隔T=0.02s，则重锤运动的加速度计算表达式为a= ，代入数据，可得加速度a= 9.60 m/s2（计算结果保留三位有效数字）．【解答】解：（1）①实验时，应先接通打点计时器的电源，再释放纸带，实验结束，应立即关闭电源．②根据匀变速直线运动的推论△x=aT2，有：x6﹣x3=3a1（2T）2…①x5﹣x2=3a2（2T）2…②x4﹣x1=3a3（2T）2…③a=…④联立①②③④解得：a=；代入数据解得：a=9.60m/s2．答案：（1）①接通电源，实验结束关闭电源；②，9.60．4．（2016春•哈尔滨校级期中）某同学进行“验证力的平行四边形定则“实验，试完成主要步骤：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点的位置O点、两弹簧测力计的读数F1、F2以及两细绳套的方向（2）用一只弹簧测力计钩住细绳套把橡皮条与细绳套的结点拉到同一位置O ，记下细绳的方向（如图丙中的Oc）．如乙图所示，读得弹簧测力计的示数F= 4.0N（3）如丙图所示，按选定的标度作出了力的图示，请在图丙中：a．按同样的标度作出力F的图示b．按力的平行四边形定则作出F1、F2的合力F′（4）关于该实验注意事项，下列说法中正确的是 BA．实验中所用的两根细绳越短越好B．弹簧测力计的拉力方向必须与木板平行C．每次实验中两个分力间的夹角必须大于90°．【解答】解：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点位置O和两测力计的示数F1、F2以及两细绳套的方向，（2）如图乙，用一只弹簧测力计钩住细绳套把橡皮条的结点拉到同一位置O，记下细绳套的方向，由图示弹簧测力计可读得弹簧测力计的示数F=4.0N；（3）a、按力的图示方法作出力F的图示如图所示；b、根据力的平行四边形定则，作出F1、F2的合力F′，如图所示．（4）A、拉橡皮条的细绳要适当长一些，以方便画出力的方向，故A错误；B、测量力的实验要求尽量准确，为了减小实验中因摩擦造成的误差，操作中要求弹簧秤、细绳、橡皮条都应与木板平行，故B正确；C、在实验中两个分力的夹角大小适当，且二力的大小要适量大些，这样有利于减小实验中偶然误差的影响，不需要夹角必须大于90°，故C错误；故选：B故答案为：（1）两细绳套的方向；（2）同一位置O；4.0N；（3）如图所示；（4）B．5．（2016春•衡阳校级期末）“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．（1）本实验采用的科学方法是 BA．理想实验法 B．等效替代法C．控制变量法 D．建立物理模型法（2）某同学用两个弹簧秤将结点拉至某位置，此时该同学记录下了结点O的位置及两弹簧秤对应的读数，他还应该记录下两细线的方向．（3）图乙中的F是利用平行四边形定则作出的两个弹簧秤拉力的合力的图示，F′为用一个弹簧秤将结点拉至同一点时所用拉力的图示，这两个力中，方向一定沿AO方向的是F′．【解答】解：（1）本实验中两个拉力的作用效果和一个拉力的作用效果相同，采用的科学方法是等效替代法．故选：B．（2）当用两个弹簧秤同时拉橡皮筋时，必须记录下两弹簧秤读数，及两细线的方向，O点的位置；（3）图乙中的F与F′中，F是由平行四边形得出的，而F′是通过实验方法得出的，其方向一定与橡皮筋的方向相同，一定与AO共线的是 F′．故答案为：（1）B；（2）两细线的方向；（3）F′．6．（2016春•临沂校级期末）在“探究求合力的方法”实验中，可以设计不同的方案探究．以下是甲、乙两位同学设计的两个实验方案，（1）甲同学设计的方案如图1，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套．实验中需用两个弹簧测力计分别钩住绳套，并互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O．①某同学在做该实验时认为：A．拉橡皮条的绳细一些且长一些，实验效果较好B．拉橡皮条时，弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行C．橡皮条弹性要好，拉结点到达某一位置O时，橡皮条方向必须在两细绳夹角的角平分线上D．拉力F1和F2的夹角越大越好其中正确的是AB （填入相应的字母）②若某次测量中两个弹簧测力计的读数均为4N，且两弹簧测力计拉力的方向相互垂直，则不能（选填“能”或“不能”）用一个量程为5N的弹簧测力计测量出它们的合力，理由是：合力为4N＞5N，超出了弹簧测力计的量程．（2）乙同学在家中用三根相同的橡皮筋（遵循胡克定律）来探究求合力的方法，如图2所示，三根橡皮筋在O点相互连接，拉长后三个端点用图钉固定在A、B、C三点．在实验中，可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小，并通过OA、OB、OC的方向确定三个拉力的方向，从而探究求其中任意两个拉力的合力的方法．在实验过程中，下列说法正确的是AD ．A．实验需要测量橡皮筋的长度以及橡皮筋的原长B．为减小误差，应选择劲度系数尽量大的橡皮筋C．以OB、OC为两邻边做平行四边形，其对角线必与OA在一条直线上且两者长度相等D．多次实验中O点不必是同一位置．【解答】解：（1）①A、在实验中要减小拉力方向的误差，应让标记同一细绳方向的两点尽量远些，故细绳应该长一些，故A正确；B、作图时，我们是在白纸中作图，做出的是水平力的图示，若拉力倾斜，则作出图的方向与实际力的方向有有较大差别，故应使各力尽量与木板面平行，故B正确；C、橡皮条弹性要好，拉结点到达某一位置O时，拉力与拉力的夹角应适当大些，但橡皮条方向不必须在两细绳夹角的角平分线上，故C错误；D、两个拉力的夹角过大，合力会过小，量取理论值时相对误差变大，夹角太小，会导致作图困难，也会增大偶然误差，故D错误．故选：AB．②两力均为4N，且相互垂直，则其合力大小为F=4N＞5N，合力超过了弹簧秤的量程，故弹簧秤无法测出物体所受的合力，故不能使用．（2）A、需要知道橡皮筋的伸长量才能表示橡皮筋的弹力，故应该测量橡皮筋的原长，故A正确；B、为了减小误差，橡皮筋的伸长量应该大些，故应选择劲度系数稍小的橡皮筋，故B错误；C、由于橡皮筋的弹力与它的长度不成正比，所以OB、OC弹力的合力方向与以OB、OC为两邻边做平行四边形的对角线不重合，故C错误；D、不同的O点依然满足任意两个橡皮筋弹力的合力与第三个橡皮筋弹力等大反向的特点，所以即使O点不固定，也可以探究求合力的方法，故D正确．故选：AD．故答案为：（1）①AB；②不能；合力为4N＞5N，超出了弹簧测力计的量程；（2）AD．7．（2016•广州二模）用图甲所示装置“探究加速度与力、质量的关系”．请思考并完成相关内容：（1）实验时，为平衡摩擦力，以下操作正确的是 BA．连着砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动B．取下砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动C．取下砂桶，适当调整木板右端的高度，直到小车缓慢沿木板做直线运动（2）图乙是实验中得到的一条纸带，已知相邻计数点间还有四个点未画出，打点计时器所用电源频率为50Hz，由此可求出小车的加速度a= 1.60 m/s2（计算结果保留三位有效数字）．（3）一组同学在保持木板水平时，研究小车质量一定的情况下加速度a与合外力F的关系，得到如图丙中①所示的a﹣F图线．则小车运动时受到的摩擦力f= 0.10 N；小车质量M= 0.20 kg．若该小组正确完成了步骤（1），得到的a﹣F图线应该是图丙中的②（填“②”、“③”或“④”）．【解答】解：（1）平衡摩擦力时，取下砂桶，适当当调整木板右端的高度，直到小车被轻推后沿木板匀速运动，故B正确．（2）根据△x=aT2，运用逐差法得，a===1.60m/s2．（3）根据图①知，当F=0.10N时，小车才开始运动，可知小车运动时受到的摩擦力f=0.10N，图线的斜率表示质量的倒数，则m=kg=0.20kg．平衡摩擦力后，a与F成正比，图线的斜率不变，故正确图线为②．故答案为：（1）B；（2）1.60；（3）0.10，0.20，②．8．（2016秋•天津月考）在“探究加速度与力、质量的关系”实验中，某同学使用了如图（1）所示的装置，计时器打点频率为50Hz．（1）该同学得到一条纸带，在纸带上取连续的六个点，如图（b）所示，自A点起，相邻两点间的距离分别为10.0mm、12.0mm、14.0mm、16.0mm、18.0mm，则打E点时小车的速度为0.85 m/s，小车的加速度为5 m/s2．（2）该同学要探究小车的加速度a和质量M的关系，应该保持拉力F恒定不变；若该同学要探究加速度a和拉力F的关系，应该保持小车质量M恒定不变．（3）该同学通过数据的处理作出了a﹣F图象，如图（c）所示，则①图中的直线不过原点的原因是平衡摩擦力过度．②此图中直线发生弯曲的原因是不满足m＜＜M ．【解答】解：（1）利用匀变速直线运动的推论得出：v E== m/s=0.85m/s小车的加速度为a== m/s2=5m/s2（2）该同学要探究小车的加速度a和质量M的关系，应该保持细线对车的拉力F不变；若该同学要探究加速度a和拉力F的关系，应该保持小车的质量M不变．（3）图中当F=0时，a≠0．也就是说当绳子上没有拉力时，小车的加速度不为0，说明小车的摩擦力小于重力的分力，所以原因是实验前木板右端垫得过高．设小车的加速度为a，绳子拉力为F，以砂和砂桶为研究对象得：mg﹣F=ma以小车为研究对象F=Ma解得：a=故：F=Ma=所以要使得绳子拉力等于砂和砂桶的重力大小，必有m＜＜M，而不满足m＜＜M时，随m的增大物体的加速度a逐渐减小．故图象弯曲的原因是：未满足砂和砂桶质量远小于小车的质量．故答案为：（1）0.85；5；（2）拉力F恒定；小车质量M恒定；（3）平衡摩擦力过度，不满足m＜＜M．9．（2016秋•濮阳月考）为了探究物体的加速度与质量的关系时，某实验小组的同学设计了如图所示的实验装置．装置中有电磁打点计时器、纸带、带滑轮的长木板、垫块、小车和砝码（总质量用M表示）、砂和砂捅（总质量用m表示）、刻度尺等，请回答下列问题：（1）为了完成本实验，下列实验器材中必不可少的是CD ．A．低压直流电源 B．秒表 C．天平（附砝码） D．低压交流电源（2）实验误差由偶然误差和系统误差，本实验中纸带与打点计时器、小车与长木板之间的摩擦和阻力对实验的影响属于系统误差．为了使实验结果更贴近结论，应尽量地减少摩擦阻力的影响，即按如图的方式将长木板的一端适当垫高，以平衡摩擦力，在平衡摩擦力时，取下沙桶并将纸带穿过打点计时器，使小车带动纸带在长木板上做匀速直线运动．（3）探究小车的加速度与其质量的关系时，可以通过改变小车中砝码的个数来改变小车的质量．在完成本实验时，为了使沙桶的总重力近似地等于小车的牵引力，则沙桶的总质量与小车的总质量的关系应满足M ＞＞m ．（4）该实验小组的同学在某次测量时，得到了如图所示的纸带，其中0、1、2为相邻的三个计数点，且相邻两计数点的打点频率为f，0、1两点间的距离用x1表示.1、2两点间的距离用x2表示，则该小车加速度的表达式a= （x2﹣x1）f2m/s2．如果f=10Hz，x1=5.90cm，x2=6.46cm，则加速度的值应为a= 0.56 m/s2（保留两位小数）（5 ）在完成以上操作后，将得到的数据用图象进行处理，则小车的加速度的倒数关于小车的质量M的函数图象符合实际情况的是 C ．【解答】解：（1）本实验中需测小车质量，则需要天平，电磁打点计时器需要低压交流电源，故选：CD．（2）平衡摩擦力时，把木板一端垫高，调节木板的倾斜度，使小车在不受绳的拉力时能拖动纸带沿木板做匀速直线运动即可；（3）根据实验误差的来源，在 M＞＞m条件下，可以认为绳对小车的拉力近似等于沙和沙桶的总重力．（4）根据△x=aT2得：a==（x2﹣x1）f2=（6.46﹣5.90）×102×10﹣2 m/s2=0.56 m/s2；（5）根据牛顿第二定律得：a=，则=M+，则以为纵轴，以总质量M为横轴，作出的图象为一倾斜直线，且纵坐标不为0，故C正确，ABD错误．故选：C故答案为：（1）CD；（2）M＞＞m；（3）（x2﹣x1）f2；0.56；（4）C．10．（2016春•锦州期末）图甲是“研究平抛物体的运动”的实验装置图．（1）实验前应对实验装置反复调节，直到斜槽末端切线水平．每次让小球从同一位置由静止释放，是为了每次平抛初速度相同．（2）图乙是正确实验取得的数据，其中O为抛出点，则此小球做平抛运动的初速度为 1.6m/s．（g=9.8m/s2）（3）在另一次实验中将白纸换成方格纸，每个格的边长L=5cm，通过实验，记录了小球在运动途中的三个位置，如图丙所示，则该小球做平抛运动的初速度为 1.5 m/s；B点的竖直分速度为 2 m/s；平抛运动的初位置坐标（﹣1，1）（如图丙，以O点为原点，水平向右为X轴正方向，竖直向下为Y轴的正方向，g取10m/s2）．【解答】解：（1）平抛运动的初速度一定要水平，因此为了获得水平的初速度安装斜槽轨道时要注意槽口末端要水平，为了保证小球每次平抛的轨迹都是相同的，这就要求小球平抛的初速度相同，因此在操作中要求每次小球能从同一位置静止释放．（2）由于O为抛出点，所以根据平抛运动规律有：x=v0t将x=32cm，y=19.6cm，代入解得：v0=1.6m/s．（3）由图可知，物体由A→B和由B→C所用的时间相等，且有：△y=gT2，由图可知△y=2L=10cm，代入解得，T=0.1sx=v0T，将x=3L=15cm，代入解得：v0=1.5 m/s，竖直方向自由落体运动，根据匀变速直线运动中时间中点的瞬时速度等于该过程中的平均速度有：v By==2 m/s．故从抛出到B点所用时间为：t=故从抛出到B点的水平位移为：x=v0t=1.5×0.2m=0.3m，故从抛出到B点的竖直位移为：y=gt2=所以x′=5L﹣x=0.25﹣0.3m=﹣0.05m=L，y′=5L﹣y=0.25﹣0.2m=0.05m=L，平抛运动的初位置坐标为（﹣1，1）．故答案为：（1）水平，初速度相同；（2）1.6；（3）1.5，2，（﹣1，1）．11．（2016春•衡阳校级期末）（1）“研究平抛物体的运动”实验的装置如图1所示，在实验前应ABC A．将斜槽的末端切线调成水平B．将木板校准到竖直方向，并使木板平面与小球下落的竖直平面平行C．小球每次必须从斜面上同一位置由静止开始释放D．在白纸上记录斜槽末端槽口的位置O，作为小球做平抛运动的起点和所建坐标系的原点（2）物体做平抛运动的规律可以概括为两点：①水平方向做匀速直线运动；②竖直方向做自由落体运动．为了研究物体的平抛运动，可做下面的实验：如图2所示，用小锤打击弹性金属片，A球水平飞出；同时B球被松开，做自由落体运动．两球同时落到地面．把整个装置放在不同高度，重新做此实验，结果两小球总是同时落地．则这个实验 BA．只能说明上述规律中的第①条B．只能说明上述规律中的第②条C．不能说明上述规律中的任何一条D．能同时说明上述两条规律．【解答】解：（1）A、实验中必须保证小球做平抛运动，而平抛运动要求有水平初速度且只受重力作用，故A正确；B、根据平抛运动的特点可知其运动轨迹在竖直平面内，因此在实验前，应使用重锤线调整面板在竖直平面内，即要求木板平面与小球下落的竖直平面平行，故B正确；C、小球每次必须从斜面上同一位置由静止开始释放．故C正确；D、在白纸上记录斜槽末端槽口的位置O，不能作为小球做平抛运动的起点放，故D错误．故选：ABC．（2）在打击金属片时，两小球同时做平抛运动与自由落体运动，结果同时落地，则说明平抛运动竖直方向是自由落体运动，不能说明水平方向上的运动规律，故B正确，ACD错误．故答案为：（1）ABC；（2）B．12．（2016•花溪区校级三模）为了探究力对物体做功与物体速度变化的关系，现提供如图1所示的器材，让小车在橡皮筋的作用下弹出后，沿木板滑行，当我们分别用同样的橡皮筋1条、2条、3条…并起来进行第1次、第2次、第3次…实验时，每次实验中橡皮筋拉伸的长度都应保持一致，我们把橡皮筋对小车做的功可记作W、2W、3W…对每次打出的纸带进行处理，求出小车每次最后匀速运动时的速度v，记录数据如下．请）实验中木板略微倾斜，这样做 C （填答案前的字母）A．是为了释放小车后，小车能匀加速下滑B．是为了增大橡皮筋对小车的弹力C．是为了使橡皮筋对小车做的功等于合外力对小车做的功D．是为了使橡皮筋松驰后小车做匀加速运动（2）据以上数据，在坐标纸中作出W﹣v2图象．（3）根据图象2可以做出判断，力对小车所做的功与力对小车所做的功与．【解答】解：（1）装置探究橡皮筋做功与小车速度的关系，应平衡摩擦力，使得橡皮筋做功等于合外力做功，以及能够使橡皮筋松弛后小车做匀速运动，故C正确，ABD错误．故选：C．（2）根据描点法作出图象，如图所示：（3）W﹣v2图象是一条过原点的倾斜的直线，根据图象可知，力对小车所做的功与小车速度平方成正比．故答案为：（1）C；（2）W﹣v2图象如图；（3）小车速度平方成正比．13．（2016•蔡甸区校级一模）某学习小组用图甲所示的实验装置探究“动能定理”．他们在气垫导轨上安装了一个光电门B，滑块上固定一遮光条，滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连，传感器下方悬挂钩码，每次滑块都从A处由静止释放．（1）某同学用游标卡尺测量遮光条的宽度d，如图乙所示，则d= 2.30 mm．（2）下列实验要求中不必要的一项是 A （请填写选项前对应的字母）．A．应使滑块质量远大于钩码和力传感器的总质量B．应使A位置与光电门间的距离适当大些C．应将气垫导轨调至水平D．应使细线与气垫导轨平行（3）实验时保持滑块的质量M和A、B间的距离L不变，改变钩码质量m，测出对应的力传感器的示数F和遮光条通过光电门的时间t，通过描点作出线性图象，研究滑块动能变化与合外力对它所做功的关系，处理数据时应作出的图象是 C （请填写选项前对应的字母）．A．作出“t﹣F图象”B．作出“t2﹣F图象”C．作出“t2﹣图象”D．作出“t=3s图象”【解答】解：（1）由图知第5条刻度线与主尺对齐，d=2mm+6×0.05mm=2.30mm；（2）A、拉力是直接通过传感器测量的，故与小车质量和钩码质量大小关系无关，故A不必要；B、应使A位置与光电门间的距离适当大些，有利于减小误差，故B是必要的；C、应将气垫导轨调节水平，保持拉线方向与木板平面平行，这样拉力才等于合力，故CD是必要的；本题选不必要的，故选：A．（3）根据牛顿第二定律得：a=，那么解得：t2=所以研究滑块的加速度与力的关系，处理数据时应作出图象或作出t2﹣图象，故C正确．故选：C故答案为：（1）2.30；（2）A；（3）C14．（2015春•菏泽期末）为探究“恒力做功与物体动能改变的关系”，采用了如图所示实验装置．请回答下列问题：（1）为了减小小车与水平木板之间摩擦力的影响应采取做法是 CA．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀速运动B．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀加速运动C．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动D．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀加速运动（2）若实验中所用小车的质量为200g，为了使实验结果尽量精确，在实验室提供的以下四种规格钩码中，应该挑选的钩码是 AA．10g B．20g C．30g D．50g（3）某实验小组挑选了一个质量为50g的钩码，在多次正确操作实验得到的纸带中取出自认为满意的一条，经测量、计算，得到如下数据：第一个点到第n个点的距离为40.0cm；打下第n点时小车的速度大小为1.20m/s．该同学将钩码的重力当作小车所受的拉力，则拉力对小车做的功为0.196 J，小车动能的增量为0.144 J．（g=9.8m/s2，结果保留三位有效数字）【解答】解：（1）为了消除小车与水平木板之间摩擦力的影响应采取做法是，将不带滑轮的木板一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动，以使小车的重力沿斜面分力和摩擦力抵消，那么小车的合力就是绳子的拉力．故C正确．故选：C．（2）本题要用钩码的重力代替小车所受到的合力，钩码质量应远小于小车的质量．故选10g的钩码较好，故A正确．故选：A（3）从打下第一点到打下第N点拉力对小车做的功：W=mgs=50×10﹣3×9.8×0.4J=0.196J；小车的动能增量为：△E k=Mv2=0.2×1.22J=0.144J．故答案为：（1）C；（2）A；（3）0.196，0.14415．（2016•北京）利用图1装置做“验证机械能守恒定律”实验．①为验证机械能是否守恒，需要比较重物下落过程中任意两点间的 A ．。
力学实验练习
力学实验复习专题一、螺旋测微器、游标卡尺读数二、误差系统误差：偶然误差：三、力学实验训练1、用金属制成的线材（如纲丝、钢筋）受到的拉力会伸长，17世纪英国物理学家胡克发现，金属丝或金属杆在弹性限度内的伸长与拉力成正比，这就是著名的胡克定律．这个发现为后人对材料的研究奠定了重要的基础．现有一根用新材料制成的金属杆，长为4m ，横截面积为0. 8 cm 2，设计要求它受到拉力后的伸长不超过原长的1/1 000,由于这一拉力很大，杆又较长，直接测试有困难，就选用同种材料制成样品进行测试，通过测试取得数据如下：(1)根据测试结果，推导出线材伸长x 与材料的长度L 、材料的横截面积S 及拉力F 的函数关系为 。
(2)在寻找上述关系中，你运用哪种科学研究方法？ 。
(3)通过对样品的测试，求出新材料制成的金属细杆能承受的最大拉力约 。
2、像打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构，如图9所示，a 、b 分别是光电门的激光发射和接收装置，当有物体从a 、b 间通过时，光电计时器就可以显示物体的挡光时间。
现利用图10所示装置测量滑块和长lm 左右的木块间的动摩擦因数，图中MN 是水平桌面，Q 是木板与桌面的接触点，1和2是固定在木板上适当位置的两个光电门，与之连接的两个光电计时器设有画出。
此外在木板顶端的P 点还悬挂着一个铅锤，让滑块从木板的顶端滑下，光电门l 、2各自连接的计时器显示的挡光时间分别为2100.5-⨯s 和2100.2-⨯s。
11 5 6 7 cm 0 5 10 1520光电门图9 N 10m1用游标卡尺测量小滑块的宽度d，卡尺数如图图11所示。
（1）读出滑块的宽度d ＝cm。
（2）滑块通过光电门1的速度v1 = m/s，滑块通过光电门2的速度v2 =m/s。
（3）若仅提供一把米尺，已知当地的重力加速度为g，为完成测量，除了研究v1、v2和两个光电门之间的距离L外，还需测量的物理量是（说明各量的物理意义，同时指明代表物理量的字母）。
四、验证力的平行四边形定则——2024届一轮复习高考物理力学实验训练
四、验证力的平行四边形定则——2024届一轮复习高考物理力学实验训练1.某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴（横轴为x 轴，纵轴为y 轴，最小刻度表示1 mm ）的纸贴在水平桌面上，如图甲所示.将橡皮筋的一端Q 固定在y 轴上的B 点（位于图示部分之外），另一端P 位于y 轴上的A 点时，橡皮筋处于原长.（1）用一只测力计将橡皮筋的P 端沿y 轴从A 点拉至坐标原点O ，此时拉力F 的大小可由测力计读出.测力计的示数如图乙所示，F 的大小为_______ N.（2）撤去（1）中的拉力，橡皮筋P 端回到A 点；现使用两个测力计同时拉橡皮筋，再次将P 端拉至O 点.此时观察到两个拉力分别沿图甲中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为1 4.2N F =和2 5.6N F =.（i ）用5 mm 长度的线段表示1 N 的力，以O 为作用点，在图甲中画出力12F F 、的图示，然后按平行四边形定则画出它们的合力F 合；（ii ）F 合的大小为______N ，F 合与拉力F 的夹角的正切值为______.若F 合与拉力F 的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则.2.“探究求合力的方法”的实验装置如图所示，在该实验中，①下列说法正确的是________（单选）；A.拉着细绳套的两只弹簧秤，稳定后读数应相同B.在已记录结点位置的情况下，确定一个拉力的方向需要再选择相距较远的两点C.测量时弹簧秤外壳与木板之间不能存在摩擦D.测量时，橡皮条、细绳和弹簧秤应贴近并平行于木板②若只有一只弹簧秤，为了完成该实验至少需要________（选填“2”、“3”或“4”）次把橡皮条结点拉到O 点。
3.某实验小组用弹簧测力计和量角器等器材验证力的平行四边形定则，设计了如图所示的实验装置，固定在竖直木板上的量角器的直边水平，橡皮筋的一端固定于量角器的圆心的正上方A 处，另一端系绳套1和绳套2.主要实验步骤如下：①弹簧测力计挂在绳套1上竖直向下拉橡皮筋，使橡皮筋的结点到达O 处，记下弹簧测力计的示数F ；②弹簧测力计挂在绳套1上，用手拉着绳套2，缓慢拉橡皮筋，_______，此时绳套1沿30°方向，绳套2沿120°方向，记下弹簧测力计的示数1F ；③根据力的平行四边形定则计算绳套1的拉力1F '=_______；④比较_______，即可初步验证；⑤只改变绳套2的方向，重复上述实验步骤.（1）完成实验步骤.（2）将绳套1由30°方向缓慢转动到90°方向，同时绳套2由120°方向缓慢转动到180°方向，此过程中保持橡皮筋的结点在O 处不动，保持绳套1和绳套2的夹角90°不变.关于绳套1的拉力1F 和绳套2的拉力2F 大小的变化，正确的是_______.A.1F 逐渐增大B.1F 先增大后减小C.2F 逐渐减小D.2F 先减小后增大 4.用如下的器材和方法可以验证“力的平行四边形定则”，在圆形桌子上平铺一张白纸，在桌子边缘安装三个光滑的定滑轮，其中滑轮1P ，固定在桌子边，滑轮23P P 、可沿桌边移动。
2020高考物理：力学实验(通用)练习及答案
2020高考物理力学实验（通用）练习及答案**力学实验**1、一实验小组用气垫导轨验证滑块碰撞过程中的动量守恒，实验装置如图所示．(1)实验前应调节气垫导轨底部的调节旋钮，使导轨________；充气后，当滑块在导轨上能________运动时，说明气垫导轨已经调节好．(2)实验时，先使滑块1挤压导轨左端弹射架上的橡皮绳，然后释放滑块1，滑块1通过光电门1后与右侧固定有弹簧的滑块2碰撞，碰后滑块1和滑块2依次通过光电门2，两滑块通过光电门2后依次被制动；实验中需要测量滑块1(包括挡光片)的质量m1、滑块2(包括弹簧和挡光片)的质量m2、滑块1通过光电门1的挡光时间Δt1、通过光电门2的挡光时间Δt2，还需要测量____________、____________.(写出物理量及其表示符号)(3)如果表达式____________成立，则说明滑块碰撞过程中动量守恒．(用物理量的符号表示)2、为测定木块与桌面之间的动摩擦因数，某同学设计了如图所示的装置进行实验．实验中，当木块A位于水平桌面上的O点时，重物B刚好接触地面，不考虑B反弹对系统的影响．将A拉到P点，待B稳定后，A由静止释放，最终滑到Q点．分别测量PO、OQ的长度h和s.(1)实验开始时，发现A释放后会撞到滑轮，为了解决这个问题，可以适当________(填“增大”或“减小”)重物B的质量．(2)滑块A在PO段和OQ段运动的加速度的比值为________．(3)实验测得A、B的质量分别为m、M，可得滑块与桌面间的动摩擦因数μ的表达式为________(用m、M、h、s表示)．(4)以下能减小实验误差的是________(填序号)．A．改变h，测量多组h和s的值，算出结果求平均值B．增加细线的长度C．减小细线与滑轮的摩擦3、用图1所示的实验装置研究小车速度随时间变化的规律．主要实验步骤如下：a．安装好实验器材．接通电源后，让拖着纸带的小车沿长木板运动，重复几次．b．选出一条点迹清晰的纸带，找一个合适的点当作计时起点O(t＝0)，然后每隔相同的时间间隔T选取一个计数点，如图2中A、B、C、D、E、F……所示．c．通过测量、计算可以得到在打A、B、C、D、E……点时小车的速度，分别记作v1、v2、v3、v4、v5……d．以速度v为纵轴、时间t为横轴建立直角坐标系，在坐标纸上描点，如图3所示．结合上述实验步骤，请你完成下列任务：(1)在下列仪器和器材中，还需要使用的有A和C(填选项前的字母)．A．电压合适的50 Hz交流电源B．电压可调的直流电源C．刻度尺D．秒表E．天平(含砝码)(2)在图3中已标出计数点A、B、D、E对应的坐标点，请在该图中标出计数点C 对应的坐标点，并画出v-t图象．答案：如图所示(3)观察v-t图象，可以判断小车做匀变速直线运动，其依据是小车的速度随时间均匀变化，v-t图象斜率的物理意义是加速度．(4)描绘v-t图象前，还不知道小车是否做匀变速直线运动．用平均速度ΔxΔt表示各计数点的瞬时速度，从理论上讲，对Δt的要求是越小越好(选填“越小越好”或“与大小无关”)；从实验的角度看，选取的Δx大小与速度测量的误差有关(选填“有关”或“无关”)．(5)早在16世纪末，伽利略就猜想落体运动的速度应该是均匀变化的．当时只能靠滴水计时，为此他设计了如图所示的“斜面实验”，反复做了上百次，验证了他的猜想．请你结合匀变速直线运动的知识，分析说明如何利用伽利略“斜面实验”检验小球的速度是随时间均匀变化的．4、(2019·广东潮州测试)如图甲所示装置可以用来“探究加速度与合外力、质量的关系”，也可以用来“探究功与速度变化的关系”和“验证机械能守恒定律”等。
高考复习(物理)专项练习：力学实验【含答案及解析】
专题分层突破练16力学实验A组1.(2021浙江衢州高三二模)(1)图甲中,探究求合力的方法、研究平抛运动两实验均需使用的器材是(填写器材名称)。
甲(2)在探究求合力的方法实验中,通过对拉的方法来选择两个弹簧测力计。
方案一为两弹簧测力计竖直悬挂在铁架台上对拉,方案二为两弹簧测力计置于水平桌面对拉,下列说法正确的是。
A.弹簧测力计使用前必须进行调零B.实验时,两个弹簧测力计的量程需一致C.若方案一的两弹簧测力计读数相等,则可正常使用D.若方案二的两弹簧测力计读数相等,则可正常使用(3)在探究求合力的方法的实验中,某实验小组使用的弹簧测力计量程为0~5.00 N,将橡皮条一端固定,先用两只弹簧测力计将橡皮条另一端拉到某一位置,标记为O点,紧靠细绳标记A、B两点,并记录弹簧测力计读数;然后用一只弹簧测力计将其拉至O点,标记紧靠细绳的C点,并记录弹簧测力计读数,该小组完成的部分实验数据记录在图乙中。
乙①按实验要求完成作图。
②结合图乙,分析实验过程与结果,下列措施对减小实验误差有益的是。
A.适当增加橡皮条的原长B.适当增大两细绳的夹角C.增大A、B两点到O点的距离D.增大弹簧测力计的拉力2.(2021江西赣州高三一模)图甲为测量物块与水平桌面之间动摩擦因数的实验装置示意图。
实验步骤如下:甲乙①用天平测量物块和遮光片的总质量m'、重物的质量m,用游标卡尺测量遮光片的宽度d,用刻度尺测量两光电门之间的距离s;②调整轻滑轮,使细线水平;③让物块从光电门A的左侧由静止释放,用数字计时器分别测出遮光片经过光电门A和光电门B所用的时间Δt A和Δt B,求出加速度a;④多次重复步骤③,求a的平均值a;⑤根据上述实验数据求出动摩擦因数μ。
回答下列问题:(1)下列说法正确的是。
A.此实验需要平衡摩擦力B.此实验需要遮光片的宽度d尽量小些C.此实验需要满足m'远大于mD.此实验需要两光电门之间的距离s尽量小些(2)测量d时,某次游标卡尺(主尺的最小分度为1 mm)的读数如图乙所示,其读数为 cm。
第3练 力学实验专练-力与运动-2020年中考物理实验集中专项训练(解析版)
第3练力学实验专练——力与运动一、选择型实验专练1.在学习牛顿第一定律时，我们做了如图所示实验。
下列叙述正确的是A．每次实验时，小车可以从斜面上的任何位置开始下滑B．实验中运动的小车会停下来，说明力是维持物体运动的原因C．实验表明，小车受到的阻力越小，运动的距离越远D．根据甲、乙、丙的实验现象可以直接得出牛顿第一定律【答案】C【解析】A．实验中，我们让小车从同一光滑斜面的同一高度自由下滑，目地是为了让小车每次到达水平面时的速度都相同，便于比较，故A错误；B．实验中运动的小车会停下来，其运动状态发生了改变，说明力能改变物体的运动状态，故B错误；C．实验表明：小车在木板表面运动的距离最远，说明小车受到阻力越小，运动的距离越远，故C正确；D．接触面越光滑，阻力越小，小车的速度减小得慢。
由此推理得出：假如小车受到的阻力为零，小车将做匀速直线运动，牛顿第一定律是在实验的基础上进一步推理概括出来的，故D错误。
故选C。
2. 某同学做“探究弹力和弹簧伸长的关系”实验。
他先把弹簧平放在桌面上使其自然伸长，用直尺测出弹簧的原长L0，再把弹簧竖直悬挂起来，挂上砝码后测出弹簧伸长后的长度L，把L–L0作为弹簧的伸长x，这样操作，由于弹簧自身的影响，最后画出下图中的图线可能是哪一个图？A．B．C．D．【答案】C【解析】实验中用横轴表示弹簧的伸长量x，纵轴表示重物对弹簧的拉力F，弹簧平放时测量自然长度，此时弹簧伸长量为0 cm；当竖直悬挂时，由于弹簧自身的影响弹簧会有一段伸长量，但此时所挂重物为0 N（即：F=0 N），因为在弹簧的弹性限度内，弹簧的伸长与其所受的拉力成正比，综合上述分析四个图象中只有C符合。
故选C。
3.如图所示，在“探究二力平衡的条件”时，选质量为10g的卡片作为研究对象，在线的两端分别挂上等质量的重物，对卡片施加两个拉力，为探究这两个力满足什么条件才能平衡，则所挂重物质量合适的是（）A．5g B．10g C．200g D．任意质量均可【答案】C【解析】由题知，质量为10g的卡片作为研究对象；当卡片受到的拉力远大于卡片的重力时，卡片的重力可以忽略不计，此时卡片可以看作只在两个拉力的作用下平衡，故应选质量大的重物来拉卡片。
第5章基础力学实验基本训练
第5章基础力学实验基本训练第5章基础力学实验基本训练5.1 基本实验预习思考题拉伸与压缩实验：1．拉伸实验中测定哪些主要性能指标？观察哪些力学现象？2．加载过程中怎样确定屈服载荷P s？3．在什么情况下采用断口移中的办法？4．怎样测量试样直径？为什么取最小平均直径计算S0？5．本实验依据《金属拉伸实验方法》的国家标准进行，该国标是什么？扭转实验：6．扭转实验要测定低碳钢试样的哪些指标？测定铸铁试样的哪些指标？7．低碳钢在扭转时的变形要经历哪三个阶段？纯弯曲正应力实验：8．了解直梁弯曲正应力公式及曲率公式的意义和推导方法。
9．了解电阻应变片和电阻应变仪的基本原理和多点测量的方法。
10．怎样使用等值增量的方法？11．本实验主要有哪些设备、仪器？金属材料弹性常数E、μ的测定：12．本实验的实验原理是什么？粘贴电阻应变片实验：13．预习电测法的基本原理。
14．本实验主要有哪些设备、仪器及材料？电阻应变片的接桥方法实验：15．何谓电测法？了解电阻应变测量法的基本原理。
16．了解DDT-4型电子式动静态力学组合实验台的使用方法及注意事项，了解多通道测试系统使用方法。
弯扭组合变形时主应力的测定：17．掌握主应力的理论计算方法和了解主应力测试方法。
18．确定一点应力状态，为什么要用应变计？通常至少用几片工作电阻应变计？压杆稳定实验：19．何为细长压杆？20．欧拉公式的适用范围是什么？材料力学实验指导与实验基本训练5.2 基本实验和选做实验的复习问答题拉伸与压缩实验：1．由拉伸破坏实验所确定的材料力学性能数据有何实用价值？2．为何在拉伸实验中必须采用比例试样或定标试样？3．材料和直径相同而标距不同的试样，断后伸长率是否相同？为什么？4．试说明低碳钢及铸铁的断口特征。
5．何谓比例试样？它应满足什么要求？6．试比较低碳钢在拉伸及压缩时的力学性能，以及铸铁在拉伸及压缩时的力学性能。
7．铸铁试样压缩时，为什么沿与轴线成45°左右的斜截面破坏？8．试样压缩后为什么成鼓形？9．压缩实验为什么说是有条件的？扭转实验：10．试样扭转破坏时，低碳钢试样的断裂方向如何？铸铁的断裂方向又如何？11．试比较低碳钢和铸铁在扭转时的力学性能，并根据断口特点分析其破坏原因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
力学实验训练
(限时：45分钟)
1．如图1所示的装置由气垫导轨、两个光电门、滑块和沙桶等组成．光电门可测出滑块分别通过两个光电门的瞬时速度，导轨标尺可以测出两个光电门间的距离，另用天平测出滑块和沙桶的质量分别为M 和m .下面说法正确的是________(选填字母代号)．
图1
A ．用该装置测出的数据可以算出滑块的加速度
B ．用该装置验证牛顿第二定律时，要保证拉力近似等于沙桶的重力，必须满足M ≫m
C ．可以用该装置验证机械能守恒定律，但必须满足M ≫m
D ．不能用该装置探究动能定理
2．已知用不同的测量工具测量某物体的长度时，有下列不同的结果：
A ．2.4 cm
B ．2.37 cm
C ．2.372 cm
D ．2.372 1 cm
(答案用序号字母表示)
(1)用最小分度值为毫米的刻度尺测量的结果是________；
(2)用有10个等分刻度的游标卡尺测量的结果是________；
(3)用螺旋测微器测量的结果是________．
3．在探究弹力和弹簧伸长的关系实验中，小明同学用甲、乙两根规格不同的弹簧进行实验，由实验得到弹簧伸长量x 与弹簧受到拉力F 关系如图2(a)所示，由图求得弹簧乙的劲度系数________ N/m.若要在两根弹簧中选用一个来制作精确程度较高的弹簧秤，应选弹簧________；用制作好的弹簧秤来测量物体的重力，如图(b)所示，物体重________ N.
图2 4．小明同学在学完力的合成与分解后，想在家里通过实验验证力的平行四边形定则．他从学校的实验室里借来两只弹簧测力计，按如下步骤进行实验．
A ．在墙上贴一张白纸用来记录弹簧弹力的大小和方向；
B ．在一只弹簧测力计的下端悬挂一水杯，记下静止时弹簧测力计的读数F ；
C ．将一根大约30 cm 长的细线从杯带中穿过，再将细线两端拴在两只弹簧测力计的挂钩上，在靠近白纸处对称地拉开细线，使两只弹簧测力计的读数相等，记下弹簧测力计的读数，如图3甲所示；
图3
D ．在白纸上按一定标度做出两个弹簧测力计的弹力的图示，如图乙所示，根据力的平行四边形定则可求出这两个弹力的合力F ′；
E ．若
F ′近似在竖直方向，且数值与F 近似相等，就可以验证力的平行四边形定则．
(1)步骤C 有遗漏，遗漏的内容是_________________________________________；
(2)在步骤C 中，弹簧测力计的读数为________ N ；
(3)在步骤D 中，合力F ′＝________ N.
5．用图4实验装置验证m 1、m 2组成的系统机械能守恒．m 2从高处由静止开始下落，m 1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．图5给出的是实验中获取的一条纸带：O 是打下的第一个点，每相邻两计数点间还有4个打点(图中未标出)．计数点间的距离如图所示．已知m 1＝50 g ，m 2＝150 g ，则(结果保留两位有效数字)：
图4
图5
(1)在纸带上打下记数点5时的速度v ＝________ m/s ；
(2)从打下第“0”点到打下第“5”点的过程中系统动能的增量ΔE k ＝______ J ，系统势能的减少量
ΔE p ＝______ J ；(取当地的重力加速度g ＝10 m/s 2)
(3)若某同学作出12
v 2－h 图象如图6，则当地的重力加速度g ＝________ m/s 2.
6．某同学用如图7所示的装置探究加速度a与力F、质量m的关系．甲、乙两小车放在倾斜轨道上，小车甲上固定一个力传感器，小车乙上固定一个加速度传感器(可以测量乙在任意时刻的加速度大小)，力传感器和小车乙之间用一根不可伸长的细线连接，且细线与轨道平行．在弹簧拉力作用下两小车一起开始运动，利用两个传感器可以采集记录同一时刻小车乙受到的拉力和加速度的大小．
(1)下列关于实验装置和操作的说法中正确的是()
A．轨道倾斜是为了平衡小车甲受到的摩擦力
B．轨道倾斜是为了平衡小车乙受到的摩擦力
C．实验中，在小车乙向下运动的过程中均可采集数据
D．实验中，只能在小车乙加速运动的过程中采集数据
(2)四个实验小组选用的小车乙(含加速度传感器)的质量分别为m1＝0.5 kg、m2＝1.0 kg、m3＝1.5 kg
和m4＝2.0 kg，其中有三个小组已经完成了a－F图象，如图8所示．最后一组的实验数据如表所
(3)在探究了a与F的关系后，为了进一步研究a与m的关系，可直接利用上图的四条图线收集数据，然后作图．请写出具体的做法：
①如何收集数据？___________________________________________________________；
②为了更直观地观察a与m的关系，建立的坐标系应以________为纵轴；以________为横轴．
7．利用图9实验装置探究重锤下落过程中动能与重力势能的转化问题．
①实验操作步骤如下，请将步骤B补充完整：
A．按实验要求安装好实验装置；
B．使重锤靠近打点计时器，接着先________，后________，打点计时器在纸带上打下一系列的点；
C．图10为一条符合实验要求的纸带，O点为打点计时器打下的第一点．分别测出若干连续点A、
B、C……与O点之间的距离h1、h2、h3…….
图10
②已知打点计时器的打点周期为T，重锤质量为m，重力加速度为g，结合实验中所测的h1、h2、h3，可得重锤下落到B点时的速度大小为______，纸带从O点下落到B点的过程中，重锤增加的动能为______，减少的重力势能为______．
③取打下O点时重锤的重力势能为零，计算出该重锤下落不同高度h时所对应的动能E k和重力势能E p，建立坐标系，横轴表示h，纵轴表示E k和E p，根据以上数据在图11中绘出图线Ⅰ和图线Ⅱ.已求得图线Ⅰ斜率的绝对值k1＝2.94 J/m，请计算图线Ⅱ的斜率k2＝________ J/m(保留3位有效数字)．重锤和纸带下落过程中所受平均阻力与重锤所受重力的比值为____________(用k1和k2表示)．
图11
④通过对k1和k2的比较分析，可得到的结论是(只要求写出一条)：
________________________________________________________________________.
参考答案
1．AB
2．(1)B (2)B (3)D
3．200 甲 4.00
4．(1)还要记下两条细线的方向 (2)2.99～3.01 N (3)4.4～5.0 N
5．(1)2.4 (2)0.58 0.60 (3)9.7
6．(1)BD (2)如图
(3)①在a －F 图象上作一条垂直于横轴的直线，与四条图线分别有四个交点，记录下四个交点的
纵坐标a ，分别与四个图线对应的m 组成四组数据 ②加速度a 质量的倒数1m
7．①接通电源 放开纸带 ②h 3－h 12T m (h 3－h 1)28T 2
mgh 2 ③2.80(2.73～2.87均可) k 1－k 2k 1
(k 1用mg 表示也可) ④k 2小于k 1，动能的增量小于重力势能的减少量．(其他结论合理的也可)。
