模拟电子技术第六章 习题与答案
第六章 习题与答案
6.1判断题
（1）直流电源是一种将正弦信号转换为直流信号的波形变换电路。 （ ╳ ）
（2）直流电源是一种能量转换电路，它将交流能量转换为直流能量。 （ √ ）
（3）在变压器二次电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。 （ √ ）
（4）若U2为电源变压器二次电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U。 （ √ ）
（5）当输入电压Ui和负载电流IL变化时，稳压电路的输出电压是绝对不变的。 （ ╳ ）
（6）一般情况下，开关型稳压电路比线性稳压电路效率高。 （ √ ）
（7）整流电路可以将正弦电压变成脉动的直流电压。 （ √ ）
（8）电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。 （ √ ）
（9）在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。 （ ╳ ）
（10）因为串联型稳压电路中引入了深度负反馈，因此可能产生自激振荡。（ ╳ ）
（11）线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。（ √ ）
6.2单相桥式整流电路如图6-64所示，已知2252sinut，L52RCT。
图6-64 单相桥式整流电路
（1）估算输出电压Uo大小并标出电容C上的电压极性。
（2）LR→时，计算Uo的大小。
（3）滤波电容C开路时，计算Uo的大小。
（4）二极管VD1开路时，计算Uo的大小；如果VD1短路，将产生什么后果？
（5）如VD1～VD4中有一个极性接反，将产生什么后果？
解：（1）Uo=1.2 U2=1.2╳25=30V C的极性是上+下—
（2）Uo=22U≈1.414╳25=35.35V
（3）Uo=0.9 U2=0.9╳25=22.5V
（4）二极管VD1开路时：Uo= U2=25=25V
如果VD1短路，VD4将被烧坏。
（5）如果VD1或VD4极性接反，VD1和VD4将被烧坏。
如果VD2或VD3极性接反，VD2和VD3将被烧坏。
6.3 电路如图6-64所示，用交流电压表测得220VU，现用直流电压表测量输出电压Uo，试分析下列测量数据，哪些说明电路正常工作？哪些说明电路出现了故障？并指明原因。
（1）o28VU （2）o18VU （3）o24VU （4）o9VU
解：（1）o28VU 说明负载为开路
（2）o18VU 说明滤波电容C开路 （3）o24VU 说明电路工作正常
（4）o9VU 说明其中一个二极管开路，并且滤波电容C也开路
6.4桥式整流电容滤波电路向负载供电，要求输出电压o6VU，输出电流o100mAI。交流电源的频率为50Hz，应怎样选择整流二级管及滤波电容。若交流电网电压ui的有效值为220V，试求电源变压器的变压比（理想情况）。
解：RL=Uo/Io=6000/100=60Ω
T=1/f=1/50=0.02s
Uo=1.2U2
U2=Uo/1.2=6/1.2=5V
滤波电容的选择：
RL C≥3T/2
C≥3T/2 RL
C ≥(3×0.02)/(2×60)
C ≥500μF
滤波电容的耐压≥1.414U2=1.414×5=7.07V
整流二极管的选择：
ID>0.5IO=0.5×100=50mA
UBRM>1.414U2=1.414×5=7.07V
电源变压器的变压比： n=Ui/U2=220/5=44
6.5电路如图6-65所示的硅稳压管稳压电路中，交流电压212VU，负载电流Omin0I，Omax5mAI，稳压管的型号为2CW54，其参数是：Z6VU、Zmin5mAI、Zmax38mAI，问限流电阻R应选多大？
图6-65 硅稳压管稳压电路
解：U1=1.2U2=1.2×12=14.4V
UR= U1-UZ=14.4-6=8.4V
IRmin=IOmin+IZmin=0+5=5mA
IRmax=IOmax+IZmax=5+38=43mA
R的阻值：(UR/IRmin )>R>(UR/IRmax )
(8.4/5 )>R>(8.4/43 )
1.68kΩ>R>195Ω
R的额定功率：PR> UR IRmax=8.4×0.043=0.36W
6.6电路如图6-66所示，稳压管的稳定电压Z4.3VU，晶体管的BE0.7VU，123300RRR，O5R。试估算： 习题图6-66 稳压电路
（1）输出电压的可调范围。
（2）调整管发射极允许的最大电流。
（3）若i25VU，波动范围为10%，则调整管的最大功耗为多少？
解：（1）
UOmin= =（300+300+300）×（4.3+0.7）/（300+300）=7.5V
UOmax= =（300+300+300）×（4.3+0.7）/300=15V
（2）
调整管发射极最大电流 IEmax＝UBE / R0≈140mA
（3）调整管的最大管压降和最大功耗分别为
UCEmax＝UImax－UOmin＝20V
PTmax≈IEmax UCEmax≈2.8W
(完整版)模拟电子技术(模电)习题整理及参考答案
《模拟电子技术》习题整理
第一章
1.1
（1）信号是反映
消息
的物理量，电信号是指随
时间
而变化的电压或电流。
（2）模拟信号在时间和数值上均具有 连续 性，数字信号在时间和数值上均具有 离散 性。
（3）模拟电路是处理 模拟 信号的电路。
（4）构成具有各种功能模拟电路的基本电路是 放大电路 。
1.2 （1）在设计电子系统时，应尽量可能做到哪几点？
答：必须满足功能和性能的指标要求；
在满足功能和性能指标要求的前提下，电路要尽量简单，所用元器件尽可能少；
考虑电磁兼容性；
系统的调试应简单方便，而且生产工艺应简单。
第二章
2.9 求解电路输出电压与输入电压的运算关系式。
解：
2.13 求解电路的运算关系。
第三章
3.2
（1）N型半导体是在本征半导体中掺入
五价元素，如磷等
；P型半导体是在本征半导体中掺入 三价元素，如硼等 。
（2）PN结加正向电压时，由 扩散运动 形成电流，其耗尽层 变窄 ；加反向电压时，由 漂移运动 形成电流，其耗尽层 变宽 。
第四章
第五章
第六章
第七章
7.3
（1）为了将电压信号转换成与之成比例的电流信号，应引入 电流串联负反馈 。
（3）为了减小从电压信号源索取的电流并增大带负载的能力，应引入 电压串联负反馈 。
第十章
电子电路技术考研习题及其详解第6章功率放大电路
电子电路技术 考研习题及其详解
第6章 功率放大电路(总28页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小-- 一、选择题
(05 分)1.选择正确答案填空：
1．在甲类功率放大电路中，功放管的导通角为（ ）；
A． B．
C．0
2．在甲乙类功率放大电路中，功放管的导通角为（ ）；
A． B．>
C．<
3．在乙类功率放大电路中，功放管的导通角为（ ）；
A． B．=
C．<
(05 分)2.选择正确答案填空：
1．功率放大电路的主要特点是（ ）；
A．具有较高的电压放大倍数 B．具有较高的电流放大倍数
C．具有较大的输出功率
2．功率放大电路的最大输出功率是负载上获得的（ ）；
A．最大交流功率 B．最大直流功率 C．最大平均功率
3．功率放大电路的效率是（ ）；
A．输出功率与输入功率之比 B．输出功率与功放管耗散功率之比
C．输出功率与电源提供的功率之比
(05 分)3.选择正确答案填空： 1．分析功率放大电路时，应着重研究电路的（ ）；
A．电压放大倍数和电流放大倍数 B．输出功率与输入功率之比
C．最大输出功率和效率
2．功率放大电路的最大输出功率是（ ）；
A．负载获得的最大交流功率 B．电源提供的最大功率
C．功放管的最大耗散功率3．当功率放大电路的输出功率增大时，效率将（ ）。
模拟电子技术基础课后答案(完整版)
未知驱动探索，专注成就专业
1
模拟电子技术基础课后答案(完整版)
第一章 简介
1. 描述模拟信号和数字信号的区别。
模拟信号是连续变化的信号，可以表示任意数值；数字信号是离散变化的信号，只能表示有限的数值。
2. 简要介绍电子技术的分类和应用领域。
电子技术可以分为模拟电子技术和数字电子技术。模拟电子技术主要应用于信号处理、放大、调制、解调等领域；数字电子技术主要应用于数字电路设计、逻辑运算、通信、计算机等领域。
第二章 电压电流基本概念
1. 定义电压和电流，并给出它们的单位。
电压（V）是电势差，单位为伏特（V）；电流（I）是电荷通过导体的速率，单位为安培（A）。
2. 列举常见的电压源和电流源。 未知驱动探索，专注成就专业
2
常见的电压源有电池、发电机、电源等；常见的电流源有电流表、发电机、电源等。
3. 简述欧姆定律的定义和公式。
欧姆定律规定了电压、电流和电阻之间的关系。根据欧姆定律，电流等于电压与电阻之间的比值，即I=V/R，其中I为电流，V为电压，R为电阻。
第三章 电阻与电阻电路
1. 简述电阻的定义和单位。
电阻是指导体对电流的阻碍程度，单位为欧姆（Ω）。
2. 串联电阻和并联电阻的计算方法是什么？给出示意图。
– 串联电阻的计算方法是将所有电阻值相加，即R= R1 + R2 + … + Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。 未知驱动探索，专注成就专业
3
– 并联电阻的计算方法是将所有电阻的倒数相加，再取倒数，即1/R= 1/R1 + 1/R2 + … + 1/Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。
串联和并联电阻示意图
3. 简述电压分压原理并给出示意图。
电压分压原理指的是当在一个电阻网络中，多个电阻串联，电压将按照电阻值的比例分配给各个电阻。 未知驱动探索，专注成就专业
4
电压分压原理示意图
电子技术——几种常用的组合逻辑电路习题及答案
第六章 几种常用的组合逻辑电路
一、填空题
1、（8-1易） 组合逻辑电路的特点是：电路在任一时刻输出信号稳态值由 决定（a、该时刻电路输入信号；b、信号输入前电路原状态），与 无关（a、该时刻电路输入信号；b、信号输入前电路原状态），属于 （a、有；b、非）记忆逻辑电路。
2、（8-2易） 在数字系统中，将具有某些信息的符号变换成若干位 进制代码表示，并赋予每一组代码特定的含义，这个过程叫做 ，能实现这种
功能的电路称为编码器。一般编码器有n个输入端，m个输出端，若输入低电平有效，则在任意时刻，只有 个输入端为0， 个输入端为1。对于优先编码器，当输入有多个低电平时，则 。
3、（8-3易，中） 译码是 的逆过程，它将 转换成 。译码器有多个输入和多个输出端，每输入一组二进制代码，只有 个输出端有效。n个输入端最多可有 个输出端。
4、（8-2易） 74LS148是一个典型的优先编码器，该电路有 个输入端和 个输出端，因此，又称为 优先编码器。
5、（8-4中） 使用共阴接法的LED数码管时，“共”端应接 ，a~g应接输出 有效的显示译码器；使用共阳接法的LED数码管时，“共”端应接 ，a~g应接输出 有效的显示译码器，这样才能显示0~9十个数字。
6、（8-4中） 译码显示电路由显示译码器、 和 组成。
7.（8-4易） 译码器分成___________和___________两大类。
8.（8-4中） 常用数字显示器有_________,_________________,____________等。
9.（8-4中） 荧光数码管工作电压_______，驱动电流______，体积_____，字形清晰美观，稳定可靠，但电源功率消耗______，且机械强度_____。
模拟电子技术基础智慧树知到答案章节测试2023年兰州石化职业技术大学
绪论单元测试
1. 在电子技术中选择器件时应该一味的追求高指标。( )
A:对
B:错
答案:B
2. 在模拟电子技术中做近似分析计算在工程上是允许的。( )
A:对
B:错
答案:A
第一章测试
1. 当加在硅二极管两端的正向电压从0开始逐渐增加时，硅二极管( )
A:到0.3V才开始导通
B:超过死区电压时才开始导通
C:立即导通
答案:B
2. 某二极管反向击穿电压为150V，则其最高反向工作电压（ ）
A:略大于150V
B:约等于150V
C:等于75V
答案:C
3. 当环境温度升高时，二极管的反向电流将（ ）
A:不变
B:减小
C:增大
答案:C
4. 用万用表R×100Ω挡来测试二极管，如果二极管（ ）说明管子是好的。
A:正.反向电阻都为无穷大
B:正向电阻为几百欧，反向电阻为几百千欧
C:正.反向电阻都为零
答案:B
5. PN结加上正向电压时，空间电荷区将（ ）。
A:变宽
B:基本不变
C:变窄
答案:C
6. 当温度升高时，二极管的反向饱和电流将（ ）。
A:增大
B:不变 C:减小
答案:A
7. 二极管正向电阻和反向电阻相比是（ ）。
A:无法确定
B:一样大
C:小
D:大
答案:C
8. 问以下哪种情况中，二极管会导通（ ）。
A:
B:
C:
D:
答案:D
9. 场效应管可看作（ ）控制的电流源。
A:其它
B:电压
C:电流
答案:B
10. 场效应管应该是属于什么极型的器件。 （）
A:其它
B:双
C:单
答案:C
第二章测试
1. 三极管可看作（ ）控制的电流源。
A:其它
B:电流
C:电压
答案:B
2. 三极管工作在放大区的条件是（ ）。
A:发射结和集电结均处于正偏
B:发射结正偏集电结反偏
C:发射结和集电结均反偏
答案:B
3. 小信号时，放大电路分析方法应该选择（ ）分析法。

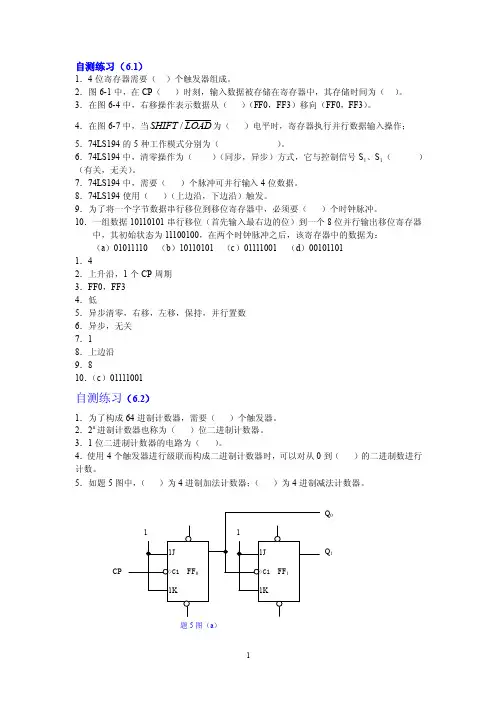

数字电子技术第6章自测练习及习题解答
1 自测练习（6.1）
1．4位寄存器需要（ ）个触发器组成。
2．图6-1中，在CP（ ）时刻，输入数据被存储在寄存器中，其存储时间为（ ）。
3．在图6-4中，右移操作表示数据从（ ）（FF0，FF3）移向（FF0，FF3）。
4．在图6-7中，当/SHIFTLOAD为（ ）电平时，寄存器执行并行数据输入操作；
5．74LS194的5种工作模式分别为（ ）。
6．74LS194中，清零操作为（ ）（同步，异步）方式，它与控制信号S
1、S
1（ ）
（有关，无关）。
7．74LS194中，需要（ ）个脉冲可并行输入4位数据。
8．74LS194使用（ ）（上边沿，下边沿）触发。
9．为了将一个字节数据串行移位到移位寄存器中，必须要（ ）个时钟脉冲。
10．一组数据10110101串行移位（首先输入最右边的位）到一个8位并行输出移位寄存器
中，其初始状态为11100100，在两个时钟脉冲之后，该寄存器中的数据为：
（a）01011110 （b）10110101 （c）01111001 （d）00101101
1．4
2．上升沿，1个CP周期
3．FF0，FF3
4．低
5．异步清零，右移，左移，保持，并行置数
6．异步，无关
7．1
8．上边沿
9．8
10．（c）01111001
自测练习（6.2）
1．为了构成64进制计数器，需要（ ）个触发器。
2．2n进制计数器也称为（ ）位二进制计数器。
3．1位二进制计数器的电路为（ ）。
4．使用4个触发器进行级联而构成二进制计数器时，可以对从0到（ ）的二进制数进行
计数。
5．如题5图中，（ ）为4进制加法计数器；（ ）为4进制减法计数器。
题5图（a） Q0
Q1
CP
1 1
1J
>C1 FF0
1K 1J
>C1 FF1
1K
2
题5图（b）
6．一个模7的计数器有（ ）个计数状态，它所需要的最小触发器个数为（ ）。
7．计数器的模是（ ）。
模拟电子技术电子教案：第六章--放大电路的反馈
精品资料
可编辑 第六章 放大电路的反应
〖主要内容〗
1、根本概念
反应、正反应和负反应、电压反应和电流反应、并联反应和串联反应等根本概念；
2、反应类型判断：有无反应？是直流反应、还是交流反应？是正反应、还是负反应？
3、交流负反应的四种组态及判断方法；
4、交流负反应放大电路的一般表达式；
5、放大电路中引入不同组态的负反应后，对电路性能的影响；
6、深度负反应的概念，在深度负反应条件下，放大倍数的估算；
〖本章学时分配〗
本章分为3讲，每讲2学时。
第十九讲 反应的根本概念和判断方法及负反应放大电路的方框图
一、 主要内容
1、反应的根本概念
1〕什么是反应
反应：将放大器输出信号的一局部或全部经反应网络送回输入端。
反应的示意图见以下图所示。反应信号的传输是反向传输。
开环：放大电路无反应，信号的传输只能正向从输入端到输出端。
闭环：放大电路有反应，将输出信号送回到放大电路的输入回路，与原输入信号相加或相减后再作用到放大电路的输入端。
图示中iX是输入信号，fX是反应信号，iX称为净输
入信号。所以有 fiiXXX
2) 负反应和正反应
负反应：参加反应后，净输入信号iX
应用：负反应能稳定与反应量成正比的输出量，因而在控制系统中稳压、稳流。
正反应：参加反应后，净输入信号iX>iX，输出幅度增加。
应用：正反应提高了增益，常用于波形发生器。 精品资料
可编辑 3) 交流反应和直流反应
直流反应：反应信号只有直流成分；
交流反应：反应信号只有交流成分；
交直流反应：反应信号既有交流成分又有直流成分。
直流负反应作用：稳定静态工作点；
交流负反应作用：从不同方面改善动态技术指标，对Au、Ri、Ro有影响。
2、反应的判断
1〕有无反应的判断
〔1〕 是否存在除前向放大通路外，另有输出至输入的通路——即反应通路；
〔2〕 反应至输入端不能接地，否那么不是反应。
模拟电子技术基本教程课后习题答案
《模拟电子技术基础简明教程》课后习题答案
第一章
1-1 二极管的正向电阻愈小愈好，反向电阻愈大愈好。
1-7 ① IZ=14mA ② IZ=24mA ③ IZ=17mA
1-13 （a）放大区（b）截止区（c）放大区
（d）饱和区（e）截止区（f）临界饱和
（g）放大区（h）放大区
1-15 （a）NPN锗管（b）PNP硅管
第二章
2-1 （a）无（b）不能正常放大（c）有（d）无
（e）有（f）无（g）无（h）不能正常放大（i）无
2-7 ②UBQ=3.3V ，ICQ= 2.6mA ，UCEQ=7.2V
2-8①饱和失真
2-10 ① IBQ= 10μA ，ICQ= 0.6mA ，UCEQ≈3V
②rbe= 2.6kΩ
③uA=－51.7,Ri≈2.9kΩ, Ro =5kΩ
2-11 先估算Q点，然后在负载线上求Q点附近的β，最后估算rbe、
uA、Ri、Ro，可得rbe≈1.6kΩ，uA=－80.6,Ri=0.89kΩ, Ro =2kΩ
2-14 ① IBQ= 20μA ，ICQ= 1mA ，UCEQ≈6.1V
②rbe= 1.6kΩ，uA=－0.94,Ri=84.9kΩ, Ro =3.9kΩ
2-16 ① IBQ≈10μA ，ICQ= 1mA ，UCEQ≈6.4V
②rbe= 2.9kΩ， 当RL=∞时，Re/= Re∥RL = 5.6kΩ,uA≈0.99;
当RL=1.2kΩ时，Re/= Re∥RL = 0.99kΩ,uA≈0.97。
③当RL=∞时，Ri≈282kΩ；当RL=1.2kΩ时，Ri≈87kΩ
④Ro≈2.9kΩ
2-19 （a）共基组态（b）共射组态（c）共集组态
（d）共射组态（e）共射－共基组态
第三章
3-2 如︱uA︱=100，则20lg︱uA︱=40dB;
如20lg︱uA︱=80dB,则︱uA︱=10000。
电路与电子技术基础第6章习题参考答案
《电路与电子技术基础》第六章参考答案 第1页
习题六
6-1 (1) A; (2) C; (3) B; (4) C; (5) A
6-2 怎样用万用表判断二极管的极性与好坏？
答：用数字万用表可将表的选择开关转换到“ ”，黑表笔插入COM，红表笔插入
V/Ω（红笔的极性为“+”），将表笔连接在二极管，其读数为二极管正向压降的近似值。
用模拟万用表测量二极管时，万用表内的电池正极与黑色表笔相连；负极与红表笔相连。
测试二极管时，将万用表拨至R×1k档，将两表笔连接在二极管两端，然后再调换方向，
若一个是高阻，一个是低阻，则证明二极管是好的。当确定了二极管是好的以后就非常容易
确定极性，在低阻时，与黑表笔连接的就是二极管正极。
6-3 什么是PN结的击穿现象，击穿有哪两种。击穿是否意味着PN结坏了？为什么？
答：当PN结加反向电压（P极接电源负极，N极接电源正极）超过一定的时候，反向
电流突然急剧增加，这种现象叫做PN结的反向击穿。击穿分为齐纳击穿和雪崩击穿两种，
齐纳击穿是由于PN结中的掺杂浓度过高引起的，而雪崩击穿则是由于强电场引起的。PN
结的击穿并不意味着PN结坏了，只要能够控制流过PN结的电流在PN结的允许范围内，
不会使PN结过热而烧坏，则PN结的性能是可以恢复正常的，稳压二极管正式利用了二极
管的反向特性，才能保证输出电压的稳定。 6-4 理想二极管组成电路如题图6-1所示，试确定各电路的输出电压u
o。
-18V
R
6K
D1
-6V
u
o
D2
0V
D3
-6V
(a) +18V
R
6K
D1
+6V
u
o
D2
-6V
D3
0V
(b)
图6-1 习题6-4电路图
解：理想二极管的特性是：当二极管两端加正向电压，二极管导通，否则二极管截止。
分析含有二极管电路的方法是：假定二极管是开路，然后确定二极管两端的电位，若二极管
的阳极电位高于阴极电位，则二极管导通，否则截止。
电子技术基础数字部分第五版康光华主编第6章习题答案
word版本. 第六章作业答案
6.1.2已知状态表如表题6.1.2所示，输入为X1X0，试作出相应的状态图。
现态
Sn 次态/输出(Sn+1 /Z)
X1X0=00 X1X0=01 X1X0=10 X1X0=11
S0 S0/0 S1/0 S3/0 S2/1
S1 S1/0 S2/1 S3/1 S0/0
S2 S2/0 S1/0 S3/0 S3/0
S3 S3/0 S2/1 S2/0 S2/0
解：根据状态表作出对应的状态图如下：
S0S0S0S001/011/001/101/011/0 10/011/0 10/001/110/011/1 10/100/000/000/000/0
6.1.3 已知状态图如题图6.1.3所示，试列出其状态表。
1000/001/101/110/111/100/010/0
解：其状态表如下表：
现态 次态/输出
X1X0=00 X1X0=01 X1X0=10 X1X0=11
0 0/0 1/1 0/0 1/0
1 0/0 1/1 1/1 1/1
6.1.8已知状态表如表题6.1.8所示，若电路的初始状态为Q1Q0=00，输入信号A的波形如图题6.1.8所示，输出信号为Z，试画出Q1Q0的波形（设触发器对下降沿敏感）。
word版本.
10nnQQ /1110nnQQZ
A=0 A=1
00 01/1 11/1
01 10/0
10/0
10 10/0 11/0
11 01/1
00/1
解：根据已知的状态表及输入信号A=011001，该电路将从初始状态Q1Q0=00开始，按照下图所示的顺序改变状态：
Q1Q0A/Z000110110110110/11/01/00/10/01/0
Q1Q0的波形图如下：
CPAQ0Q1
6.2.1试分析图题6.2.1（a）所示时序电路，画出其状态表和状态图。设电路的初始状态为0，试画出在图题6.2.1（b）所示波形的作用下，Q和Z的波形图。
