陶瓷过滤板工艺路线讲解学习
陶瓷过滤板工艺路线 精品文档
收集于网络，如有侵权请联系管理员删除 生产过程控制
1 生产工艺流程图
本工艺技术文件针对增强型复合陶瓷过滤板（以下简称复合过滤板）的生产和技术过程控制。工艺流程包括基板和覆膜生产工艺流程。
1.1 基板生产工艺流程图
配粘结料 过筛 混料
过筛
混料 过筛
基板骨料 加水
压制 干燥 检验 装窑 烧成 开窑 检验 磨削
检验 干燥备用
1.2 覆膜生产工艺流程图
配粘结料 球磨 过筛 烘干 混料 覆膜 烘干
膜骨料、有机料
修磨 检验 烧成 检验 封接 成品检验 包装入库
2 控制标准
2.1 基板生产控制标准
2.1.1 原料控制
在合格供方处采购基板骨料及辅助原料，经工艺性能测试，对比测试，确认原料性能满足生产工艺要求。
2.1.2 配料控制
A) 使用经检验合格的原料进行配料。
B) 有机粘结剂烘干后过60目筛。
C) 原料用磅秤准确称量，确保配料准确性。 精品文档
收集于网络，如有侵权请联系管理员删除 D) 做好配料记录，每次配料结束后将配料量与配料单核对无误。
2.1.3 混料控制
A) 粘结料配好后过100目筛，与基板骨料及有机粘接剂加入混料机混和。
B）混料时间要求在0.5小时以上。
C）干料严格按规定过60目筛。
D）将混好的干料加入混料机加水，水份控制在2%~4%。
E）出料后密封存放，基本保持水份不变。
2.1.4 模具控制
A) 对所有模具先根据图纸检验,合格后方可投入使用。
B) 使用前要先对模具及压机进行检查。
C) 对暂不使用的模具要及时上油防锈。
D) 模具使用一段时间后，要对模具进行校验。模具破损，导致压制的产品外形尺寸超差的要及时报废。
2.1.5 干压控制
A） 压机操作要严格按照《压机安全操作规程》操作。
B）压制产品时，模腔内布料要均匀，以保证产品厚度一致。
2.1.6 烧成控制
A) 装、开、烧窑按作业指导书技G—作—04—04操作。
B) 开窑后产品按作业指导书检验。
2.1.7 冷加工控制
A）磨削前对基板要仔细清理，做到表面无砂粒粘附。
B）磨加工操作按《冷加工作业指导书》进行。 精品文档
收集于网络，如有侵权请联系管理员删除 C) 磨削后，用砂轮磨倒角，并使用清洗剂仔细清洗干净后放入烘箱干燥。
D）对磨削后的基板按作业指导书检验。
2.2 覆膜控制标准
2.2.1原料控制
在合格供方处采购膜骨料及辅助原料，经工艺性能测试，确认原料性能满足生产工艺要求。
2.2.2 配料控制
A) 使用经检验合格的原料进行配料。
B) 配料时用托盘天平逐一过秤，确保配料的准确性。
C) 做好配料记录，每次配料结束前将配料量与配料单核对无误。
2.2.3 球磨控制
A) 严格按照规定的料∶球∶水 = 1∶1∶0.8比例加料。
B) 专人负责球磨机的开关机，确保球磨时间。
C) 出料时严格过筛(200目)，保证无粗颗粒混入。
D) 进烘箱烘干(<120℃)，烘干料过40目筛待用。
2.2.4 覆膜控制
A) 覆膜前基板表面应清灰。
B) 覆膜时应保证膜厚度一致。
2.2.5 烘干控制
覆膜后进烘箱烘干，膜表面不得有落灰等杂质， 烘箱温度不超过90℃，烘干后取出。
2.2.6 修坯控制 精品文档
收集于网络，如有侵权请联系管理员删除 烘干的坯体表面有凸出的小刺等微小缺陷，可用工具轻轻修磨膜表面，但不能划伤膜面。
2.2.7 烧成控制
A) 将耐火棚板上刚玉砂刮平后，小心地将坯体放在棚板上合适的位置，然后装上窑车。
B) 烧成前按规定的位置摆放三角锥，烧成时详细记录升温曲线，开窑时记录三角锥弯倒情况。
C) 按设备操作规程与升温曲线进行装烧窑操作，并作好记录。
D) 升温曲线以烧成通知单为准。
E) 开窑后产品按检验作业指导书进行检验，作好记录。
2.2.8 封接控制
A) 环氧胶准确配制，搅拌均匀，及时观察胶粘剂稠度的变化。
B) 封接前应将产品洗净烘干，单片板应将粘合处用胶水涂刷均匀，严格控制总厚度。
C) 安装滤液嘴时，应将胶粘剂均匀涂满粘结区域；浇面时应注意与陶瓷板接触处不能留间隙或气泡。
D) 刷漆时小心操作，以免污染板面。
E) 封接操作应保持台面、夹具清洁，认真仔细操作，以防胶水、油漆、灰尘污染板面。
F) 装配时严格按工艺要求，涂抹胶粘剂适量、均匀，保持胶接处外形美观。
G) 封接后，胶水固化三天以上（待完全固化），方可使用。
2.2.9 成品检验 精品文档
收集于网络，如有侵权请联系管理员删除 A) 封接后的产品按成品检验作业指导书进行检验，包括反冲水量、真空度、鼓泡压力、装配平整度、外观检验等项目。
B) 检验标准如下：
a) 透水量≥1.8ml/min·㎝2（压力0.1Mpa,温度20℃）。
b) 真空度(0.15Mpa水压) ≥0.05Mpa。
c) 鼓泡压力≥300mmHg。
d) 装配平整度≤±0.50mm。
e) 外观检验参照复合陶瓷过滤板企业标准。
2.2.10成品检验合格率应≥75%，否则视为异常不合格。出现异常不合格时，必须进行不合格品评审。
2.2.11包装入库控制
A) 包装时应使用合格的包装材料。
B) 产品轻拿轻放，防止意外损坏。打包带应松紧适宜，避免损坏纸箱。
C) 包装过程中应保持场地及打包机清洁，以免弄脏纸箱。
D) 产品入库须按类别、规格分别入库，并核对数量。填写“成品入库单”。
陶瓷的生产工艺流程图
. .
页脚. 瓷的生产工艺流程
一、瓷原料的分类
（1）粘土类
粘土类原料是瓷的主要原料之一。粘土之所以作为瓷的主要原料，是由于其具有可塑性和烧结性。瓷工业中主要的粘土类矿物有高岭石类、蒙脱石类和伊利石（水云母）类等，但我厂的主要粘土类原料为高岭土，如：高塘高岭土、高岭土、高岭土、高岭土、从化高岭土等。
（2）石英类
石英的主要成分为二氧化硅（SiO2），在瓷生产中，作为瘠性原料加入到瓷坯料中时，在烧成前可调节坯料的可塑性，在烧成时石英的加热膨胀可部分抵消部分坯体的收缩。当添加到釉料中时，提高釉料的机械强度，硬度，耐磨性，耐化学侵蚀性。我厂的石英类原料主要有：釉宝石英、佛冈石英砂等。
（3）长石类
长石是瓷原料中最常用的熔剂性原料，在瓷生产中用作坯料、釉料熔剂等基本成分。在高温下熔融，形成粘稠的玻璃体，是坯料中碱金属氧化物的主要来源，能降低瓷坯体组分的熔化温度，利于成瓷和降低烧成温度。在釉料中做熔剂，形成玻璃相。我厂的主要长石类原料有南江钾长石、佛冈钾长石、雁峰钾长石、从化钠长石、印度钾长石等。
二、坯料、釉料制备
（1）配料
配料是指根据配方要求，将各种原料称出所需重量，混合装入球磨机料筒中。我厂坯料的配料主要分白晶泥、高晶泥、高铝泥三种，而釉料的配料可分为透明釉和有色釉。
（2）球磨
球磨是指在装好原料的球磨机料筒中，加入水进行球磨。球磨的原理是靠筒中的球石撞击和磨擦，将泥料颗料进行磨细，以达到我们所需的细度。通常，坯料使用中铝球石进行辅助球磨；釉料使用高铝球石进行辅助球磨。在球磨过程中，一般是先放部分配料进行球磨一段时间后，再加剩余的配料一起球磨，总的球磨时间按料的不同从十几小时到三十多个小时不等。如：白晶泥一般磨13个小时左右，高晶泥一般磨15-17小时，高铝泥一般磨14个小时左右，釉料一般磨33-38小时，但为了使球磨后浆料的细度要达到制造工艺的要求，球磨的总时间会有所波动。 . .
陶瓷膜工业流程

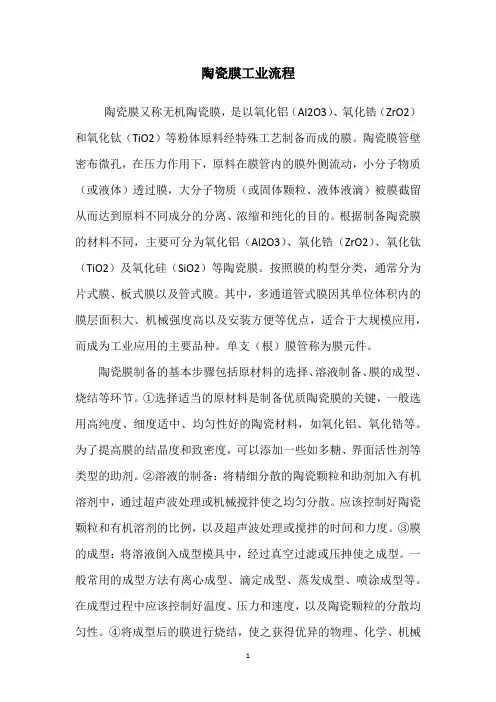

1 陶瓷膜工业流程
陶瓷膜又称无机陶瓷膜，是以氧化铝（Al2O3）、氧化锆（ZrO2）和氧化钛（TiO2）等粉体原料经特殊工艺制备而成的膜。陶瓷膜管壁密布微孔，在压力作用下，原料在膜管内的膜外侧流动，小分子物质（或液体）透过膜，大分子物质（或固体颗粒、液体液滴）被膜截留从而达到原料不同成分的分离、浓缩和纯化的目的。根据制备陶瓷膜的材料不同，主要可分为氧化铝（Al2O3）、氧化锆（ZrO2）、氧化钛（TiO2）及氧化硅（SiO2）等陶瓷膜。按照膜的构型分类，通常分为片式膜、板式膜以及管式膜。其中，多通道管式膜因其单位体积内的膜层面积大、机械强度高以及安装方便等优点，适合于大规模应用，而成为工业应用的主要品种。单支（根）膜管称为膜元件。
陶瓷膜制备的基本步骤包括原材料的选择、溶液制备、膜的成型、烧结等环节。①选择适当的原材料是制备优质陶瓷膜的关键，一般选用高纯度、细度适中、均匀性好的陶瓷材料，如氧化铝、氧化锆等。为了提高膜的结晶度和致密度，可以添加一些如多糖、界面活性剂等类型的助剂。②溶液的制备：将精细分散的陶瓷颗粒和助剂加入有机溶剂中，通过超声波处理或机械搅拌使之均匀分散。应该控制好陶瓷颗粒和有机溶剂的比例，以及超声波处理或搅拌的时间和力度。③膜的成型：将溶液倒入成型模具中，经过真空过滤或压抻使之成型。一般常用的成型方法有离心成型、滴定成型、蒸发成型、喷涂成型等。在成型过程中应该控制好温度、压力和速度，以及陶瓷颗粒的分散均匀性。④将成型后的膜进行烧结，使之获得优异的物理、化学、机械 2 性能。烧结的温度和时间应该根据具体的陶瓷材料和助剂来确定，一般烧结温度在1000℃以上，时间在1-5小时。在烧结过程中要避免氧化、裂纹等质量问题的出现。
陶瓷膜分离以错流过滤方式为基础，与传统终端过滤方式不同，错流过滤方式中的原料液流体以切线流过膜表面的方式高速循环流动，过滤液（或称渗透液）在压力作用下透过膜表面滤出，通过原料液的循环冲刷有效抑制了传统终端过滤方式中过滤介质易被阻塞的问题，保障分离过程的连续运行，提高了分离效率与分离精度，并有效降低了分离过程的能耗。
耐酸陶瓷砖板的生产工艺和材料配比
耐酸陶瓷砖板的生产工艺和材料配比
耐酸陶瓷砖板是一种具有良好耐酸性能的建筑材料，常用于化工、冶金、电力等行业的耐酸设备内衬。它具有高强度、耐磨损、耐高温、抗腐蚀等优点，因此在相关行业中得到广泛应用。本文将介绍耐酸陶瓷砖板的生产工艺和材料配比。
一、生产工艺
耐酸陶瓷砖板的生产工艺包括原料准备、制浆、成型、烧结等步骤。
1. 原料准备
耐酸陶瓷砖板的主要原料是高纯度的氧化铝和硅砂。氧化铝具有良好的耐酸性能，硅砂则可以提供良好的抗磨损能力。除此之外，还需要添加适量的粘结剂和助剂，以提高产品的综合性能。
2. 制浆
将准备好的原料按照一定比例放入球磨机中进行湿法制浆。在球磨过程中，原料经过碾磨和混合，形成均匀细腻的糊状物，以便后续成型操作。
3. 成型
湿法制浆后的糊状物经过压滤、压干等工序，将其转变为成型块。成型块的形状根据具体需要而定，通常为正方形或长方形的砖块。
4. 烧结
成型块经过烧结工艺，达到烧结温度后形成耐酸陶瓷砖板。烧结温度的选择要根据原料组成、成型块的密度等因素进行确定。
二、材料配比 耐酸陶瓷砖板的材料配比对于产品的性能至关重要，下面介绍一种常用的材料配比：
1. 氧化铝的配比
氧化铝是耐酸陶瓷砖板的主要材料，其配比要根据具体的使用要求和材料性能进行调整。一般情况下，氧化铝含量在80%以上，可以提供较好的耐酸性能。
2. 硅砂的配比
硅砂是提供耐磨损能力的关键材料，其配比要根据具体的使用环境和要求进行调整。硅砂含量在10%左右，可以有效提高产品的磨损耐久性。
3. 粘结剂和助剂的配比
粘结剂的作用是将原料颗粒结合在一起，助剂则可以改善产品的某些性能。两者的配比要根据具体的生产工艺和产品性能进行确定。
在材料配比过程中，除了上述关键材料外，还需要考虑其他因素，例如粒度分布、烧结温度、烧结时间等。这些因素对于产品的成型质量和综合性能具有重要影响，需要在实际生产中进行综合考虑。
总结：
氧化铝陶瓷基板加工制作工艺流程和成型办法
氧化铝陶瓷基板加工制作工艺流程和成型办法
一、什么是氧化铝陶瓷板？
氧化铝陶瓷板是一种由氧化铝粉料和有机粘合剂制成的新型材料，由于材料本身具有抗酸、抗碱、耐热以及耐腐蚀性，因此在现代工业中得到了广泛的应用。氧化铝陶瓷板具有良好的抗破坏性，优良的抗腐蚀性，强度高，裁剪精确，表面美观等优点，因此在电子、化工、石油、热力、火力及其他工业中得到了广泛的应用。
二、氧化铝陶瓷基板加工制作工艺流程
1、预处理：氧化铝陶瓷基板在进行加工前，首先需要经过预处理，包括翻板、切割、打磨和橡胶头磨光等操作，以确保加工的质量和设备的寿命。
2、切割：在切割加工中，钻孔铣削机将氧化铝陶瓷基板上需要铣削的图形特征完美地切割出来，以保证良好的加工质量。
3、二次处理：在这一步，工人们将氧化铝陶瓷基板进行二次处理，这样可以使切割出来的图形特征更加完美，同时也可以减少基板表面的磨损。
4、风压成型：通过选用风压机成型可以使基板表面的缺陷更加精细，使基板本身具有良好的加工精度和抗破坏性。
5、型材压延：型材压延是为了去除基板表面的毛刺、裂缝、局部凹凸等不规则，使基板表面更加光滑。
陶瓷生产工艺解读
佛山高明顺成陶瓷有限公司
- 1 - 抛光砖生产工艺流程
一、原料制备
1、原料仓：原料储存区占地面积300多亩，可满足大批量稳定生产。公司在原材料的选购上，一贯以稳定产品质量为原则，部分化工原料甚至不惜成本从意大利、西班牙进口，如水洗粘土、特级钾钠长石、西班牙TORRCID、ESMALGLASS等优质釉料，这为生产的稳定打下了扎实的基础。所有原料在使用前均必须经过严格的检验检测，杜绝不合格的原料进厂，确保产品品质稳定，减少批次与批次之间的原料差。从源头上确保产品品质优良，色号少，产品色彩极其稳定，完全能够满足工程型大面积铺贴用砖需要。原料储备区面积大，所有原料可以分门别类，而且储量丰富。在进行大批量生产时，不会产生原料不够用的情况，在用料比较急时，就容易对采购放宽限制，放松检验，导致产品的一些问题。
2、检验检测：为保证产品的生产质量，公司制订了严格的内控标准，全面实施ISO9001质量保证体系，质量管理完全与国际接轨。公司还专门配备了精良的专业检测设备，如抗折强度仪、硬度仪、真空吸水率仪、综合测定仪、耐磨仪、蒸压釜等，并制定了严格的检验制度，对生产过程全程监控，保证了产品的质量。
3、球磨：77台38-40吨的大吨位进口高档球磨机，全部采用优质的高铝球石作业，球磨时间基本保持在14-17个小时，这种配置，泥浆研磨细度高，充分的球磨时间也保证了浆料的充分均匀、混合，制浆过程几乎不带入杂质，无污染，纯度高，为下一阶段的粉粒品质奠定基础。因高铝球石多为白色，且极其耐磨，故不会对粉料颗粒的原始色泽产生影响，也不会改变原有坯体配方比例，无污染、纯度高。行业中一般是用中铝球石，高铝球石硬度较中铝球石高，更耐磨，因此在球磨过程中磨损较小，由于是白色，就算磨损也不会破坏坯体配方比例，我们公司是行业中独有这项技术的
4、振筛除铁：由于原料里含有微量铁元素，容易导致产品出现熔洞及黑点的缺陷。公司在每条生产线都配有50个振筛（行业一般为8-10个），所有原料均必须经过两次过筛及两次除铁过程（其中第一次为20吨，第二次为30吨），除铁更彻底，这方面在行业是做得最好的。顺辉陶瓷主要生产白色等浅色砖为主，但产品在质地、色泽、表面光泽度都表现十分纯正、亮丽，没有任何黑点杂质。
铝水过滤板的生产制作工艺

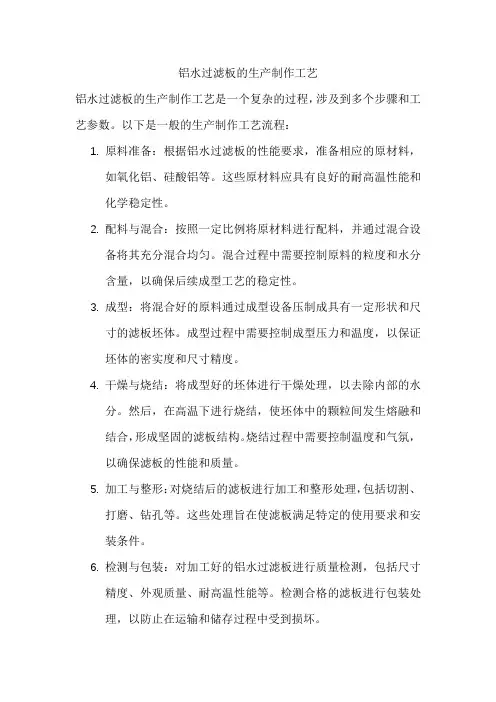

铝水过滤板的生产制作工艺
铝水过滤板的生产制作工艺是一个复杂的过程，涉及到多个步骤和工艺参数。以下是一般的生产制作工艺流程：
1. 原料准备：根据铝水过滤板的性能要求，准备相应的原材料，如氧化铝、硅酸铝等。这些原材料应具有良好的耐高温性能和化学稳定性。
2. 配料与混合：按照一定比例将原材料进行配料，并通过混合设备将其充分混合均匀。混合过程中需要控制原料的粒度和水分含量，以确保后续成型工艺的稳定性。
3. 成型：将混合好的原料通过成型设备压制成具有一定形状和尺寸的滤板坯体。成型过程中需要控制成型压力和温度，以保证坯体的密实度和尺寸精度。
4. 干燥与烧结：将成型好的坯体进行干燥处理，以去除内部的水分。然后，在高温下进行烧结，使坯体中的颗粒间发生熔融和结合，形成坚固的滤板结构。烧结过程中需要控制温度和气氛，以确保滤板的性能和质量。
5. 加工与整形：对烧结后的滤板进行加工和整形处理，包括切割、打磨、钻孔等。这些处理旨在使滤板满足特定的使用要求和安装条件。
6. 检测与包装：对加工好的铝水过滤板进行质量检测，包括尺寸精度、外观质量、耐高温性能等。检测合格的滤板进行包装处理，以防止在运输和储存过程中受到损坏。 需要注意的是，铝水过滤板的生产制作工艺因厂家和产品性能要求的不同而有所差异。在实际生产过程中，需要根据具体情况对工艺参数进行调整和优化。
瓷片生产工艺控制流程培训(修改)
瓷片生产工艺控制流程培训
各位销售精英，大家上午好！
我是公司瓷片部生产负责人胡林贵。今天有幸和大家一起来探讨瓷片生产工艺流程控制，本人深感荣幸。
瓷片，又叫内墙，学名陶质砖，何谓“陶”？即是指其吸水率大于10%，就好比家中的瓦罐一样，属于陶；“瓷”是指其吸水率小于0.5%。瓷片共分为一次烧成和二次烧成，我们生产的为二次烧成。二次烧成瓷片共分九大工序，有1、研发2、原料加工 3、釉料加工 4、压制成型 5、素坯烧成 6、施釉印花 7、釉坯烧成 8、干法磨边 9、分选、打包、入库九大工序。
一、 研发——根据陶质砖需要
1、 由研发部根据陶质砖需要对泥、砂、无机材料进行选料，做化学成分全分析、试烧、对比白度、收缩率、灼失量是否合乎要求进行检验。
2、 由研发部对各种釉用原料的性能进行选料试烧对比合格后待用。
3、 由市场部与研发部共同对市场进行了解，到佛山各大设计公司做花色图案选购文件。
4、 所有材料选齐后，研发部进行调色、试烧，做相关物理检测如：热膨胀系数、釉面效果、热稳定、抗折强度、吸污等，一切准备就绪后，开具原料配方单、釉面配方单。
二、 原料加工
1、 接到由工艺科下达的投料配方单后，对原料场已经充分均化的各种泥砂、无机原料按量进行投料制浆，在配料入球时用铲车，并有技术科的专职监磅员进行监磅配料（铲车监磅员，喂料机显示图片）。
2、 各种泥砂、无机材料经配齐入球后进行球磨制浆，球磨制浆制定了严格的工艺参数：细度2.5—3.0%筛余；水分33—35%；比重1.68—1.72；流速25—40秒（我们公司所有参数都是参照佛山各大知名企业的标准来制定的。例如：夹江企业的细度一般在5.0—7.0%）。
3、 已经球磨好的泥浆（我们公司采用的是国内最大的100吨球磨机），经过筛除铁后再入200吨→后经600吨大地池，充分均化保证了原料的稳定性。
4、 制浆工艺完毕后，进行喷雾造粒制粉。我厂的喷雾塔是国内最大的800型喷干塔，喷塔大，使在造粒过程中水分、颗粒度更稳定，造粒时有技术科制定的造粒度及水分标准：100目以下小于5g，60目小于18g，40目以下小于40g；水分控制6.3—6.6%之间，在喷塔底设有专门的监测点，由控温司炉工自检，技术科专职检测员控检（颗粒级配的大小对产品表面洁净度起到很重要的作用）。
浅析日用陶瓷基础工艺
浅析日用陶瓷基础工艺
日用陶瓷是日常生活中不可或缺的一部分，它涵盖了餐具、茶具、花瓶、盆景等生活用品。其基础工艺主要包括原料准备、成型、烧制和装饰四个方面。
1. 原料准备
日用陶瓷的原料包括粘土、石英砂、长石、烧碱等，其中粘土是最重要的原材料，因为它具有较好的塑性和可塑性。为了制作出合格的陶瓷，粘土必须经过筛选、粉碎、粘土的混合、水的加入、过滤等一系列步骤的准备。同时，还需要根据不同的产品需求，添加各种添加剂，以调整粘土的塑性、硬度等性能。
2. 成型
成型是制作陶瓷制品的第二步。按照产品的需求，采用不同的成型工艺，如手工成型、机械成型、模具成型等方式。手工成型是最原始的方法，通过手工将粘土塑造成不同形状的制品，具有较高的一致性和艺术性。机械成型是一种自动化的生产方式，可以大幅提高生产效率，但对设备要求较高。模具成型需要先制作出模具，在模具中注入粘土，再通过挤压、压制等方式完成成型。
3. 烧制
对于处理好形状的粘土，需要通过烧制来完成制品。烧制是将粘土制品放入到窑内进行加热处理，烧制温度通常在1000℃以上。烧制的方式分为氧化烧制和还原烧制两种，不同的烧制方式产生的产品性质也会有所不同。过高或过低的烧制温度都会影响烧制后产品的质量。因此，烧制温度的控制是制作各类陶瓷制品的关键。
4. 装饰
装饰是提高陶瓷制品艺术价值的重要一环。陶瓷制品装饰方式有很多，如刻画、绘制、印花、镶嵌、鎏金、写意等。同时，可以通过表面处理方法，如釉面应用、雕刻、玛瑙化等方式，使产品的艺术性得到提升。在装饰过程中，还需要注意装饰的持久性、色彩鲜艳度和对产品材质的协调性。
综上所述，制作日用陶瓷是一个复杂而精细的过程，其中每一步都需要精益求精。优秀的日用陶瓷制品不仅具有艺术价值，同时还需要具备使用性能和耐久性。在日常生活中，人们需要挑选质量好、经过严格制作工艺、健康环保的陶瓷制品。
陶瓷电路板工艺——蚀刻篇
陶瓷电路板工艺——蚀刻篇
什么是蚀刻？
在电路板外层需要保留的铜箔上，即电路图形上预镀一层铅锡抗蚀层，然后通过化学方式将未受保护的非导体部分的铜蚀刻掉，形成电路。
按照工艺方法的不同，蚀刻分为内层蚀刻和外层蚀刻，内层蚀刻采用酸性蚀刻，用湿膜或者干膜作为抗蚀剂；外层蚀刻采用碱性蚀刻，用锡铅作为抗蚀。
蚀刻反应基本原理
1.酸性氯化铜蚀刻
显影：利用碳酸钠的弱碱性将干膜上未经紫外线辐射的部分溶解掉，已经辐射的部分则保留下来。
蚀刻：根据一定比例的溶液，把溶解了干膜或湿膜而暴露在外的铜面用酸性氯化铜蚀刻液溶解腐蚀掉。
褪膜：根据一定比例的药水在特定的温度、速度环境下将线路上的保护膜溶解掉。
酸性氯化铜蚀刻具有蚀刻速度较易控制、蚀铜效率高、质量好、蚀刻液易再回收利用等特点。
2.碱性蚀刻
褪膜：利用褪菲林液将线路板面上的菲林褪去，露出未经加工的铜面。
蚀刻：利用蚀板液将不需要的底铜蚀刻掉，留下加厚的线路。其中会使用到助剂。加速剂是为了促使氧化反应，防止亚铜错离子沉淀；护岸剂用于减少侧蚀；压抑剂用于压抑氨的流散、铜的沉淀以及加速蚀铜的氧化反应。
新洗液：使用不含铜离子的一水合氨，利用氯化铵溶液清除板面残留的药液。
整孔：该工序仅适用于沉金工艺。主要除去非镀通孔中多余的钯离子，防止在沉金工艺沉上金离子。
褪锡：利用硝酸药液将锡铅层褪去。
蚀刻的四种效应
水池效应
在蚀刻过程中，药液会因为重力原因在板上面形成一层水膜，阻碍新药液与铜面接触。
水沟效应
药液的附着性使药液粘附在线路上以及线路之间的间隙，能够导致密集区和空旷区蚀刻量不同。
过孔效应
药液通过孔流下去，导致蚀刻时板孔周围药液更新速度加快，蚀刻量加大。
喷嘴摇摆效应
与喷嘴摇摆方向平行的线路，因为线路之间的药液容易被新的药液冲散，药液更新速度快，蚀刻量大；
与喷嘴摇摆方向垂直的线路，因为线路之间的药液不容易被新药液冲散，药液更新速度慢，蚀刻量小。
陶瓷的生产工艺流程是什么
陶瓷的生产工艺流程是什么
陶瓷是一种古老而又有价值的材料，它经历过不断发展与改进，今日的陶瓷制品以其不易破裂、优美的外观和抗污渍等明显特点，成为了人们日常生活和艺术创作的重要工具。 本文将详细介绍陶瓷的生产工艺流程。
首先，陶瓷的制备需要原材料，这些原材料通常包括矿石、粘土、石英等。制作陶瓷的步骤主要包括矿物的采集、筛选、清洗和细磨。粘土也是一个重要的陶瓷原料，通常需要挖掘、削减、清洗和过滤，以去除任何杂质。石英通常是粘土和其他原料的补充，用于增加坚硬度和耐磨性。
第二步是将原材料混合。将粘土和其他原料进行混合，通常需要进行反复翻转和搅拌，以确保混合物均匀分布，同时保持一定的湿度。然后将细磨后的原料与水混合，制成泥浆状物质。
第三步是模型制作。陶瓷通常通过模型制造而成，不同的陶瓷形状需要不同的模型。模型通常通过手工切割或机器雕刻制作而成。具体步骤包括设计、切割、反复打磨和涂抹模具油以防止泥土粘在上面。
第四步是制成材料。将泥浆缓慢倒入模具中，使其自然定形，然后用桨子或机器压实泥土，以去除空气和水分。然后将物体从模具中取出，并在厚度均匀的同时进行设计和修整。
第五步是烘干。 处于天然状态下，陶瓷制品通常需要保持一定湿度以加速干燥过程。干燥将持续数小时或数天，具体取决于模型的大小和形状。完全干燥的陶瓷制品通常翘起并难以加工。 在完成干燥之后，通常需要对制品进行检查和更多的修整。
第六步是烧制。将制成的陶瓷放入炉子里高温加热，以烧结成一体，通常温度在一千多度或更高。温度的高低取决于制品的大小、形状和材料成分。通常需要使用一个陶瓷烧炼炉，根据制品的具体需要运用不同的烧制工艺。
最后一步是上釉。 陶瓷上釉可以增加其光泽和防水性。使用洁净的刷子将釉料涂在制品的表面。该涂层等待烘干，然后再次置于烤箱中进行烧制，直到釉料熔化变得光滑，使缀饰和颜色显现。烧制完成之后，制成的陶瓷产品就可以享受使用了。
综上所述，陶瓷的生产工艺流程包括原材料的采集与混合、模型制作、制成材料、烘干、烧制和上釉。这些步骤都非常关键，需要严格地遵循工艺流程，以确保制成的产品品质优良、美观和耐用。
