常规铅碳电池的实验方法及工艺流程
常规铅碳电池的实验方法及工艺流程
1 常规铅碳电池的制备
(1)和膏
【基础配方】：按比例称好铅粉等物质，配方如下：
铅粉20g、短纤维0.02g(0.1%)、硫酸钡0.16g（0.8%）、腐殖酸0.04g（0.2%）
硫酸1.72ml（1.38g/ml）、纯水2.14g（按稀释程度增减）
【和膏方法】：
将所有基础配方和好的铅粉（以下简称“基础粉”）（充分混合）与碳材料、配料(0.002%氧化铟）等混合均匀（简单混合），加水、加酸。
（2）固化
将浸酸后的电极置于固化室内完成程序如下：
表2-3固化程序
温度 湿度 时间
60℃ 99%湿度 1min
60℃ 99%湿度 24h
60℃ 0%湿度 1min
60℃ 0%湿度 24h
（3）化成
根据活性物质质量计算理论容量：公式：C=26.8n*m/M计算简化如下：,4.0867是活性物质电化当量，0.4表示40%放电比例,化成程序如下：
表2-4化成程序
工步名称 电流 时间 恒流充电 4/9C 2h
恒流充电 5.5/9C 9h
恒流放电 3/9C 15min
恒流充电 5.5/9C 5h
恒流放电 4.5/9C 320min
恒流充电 4.5/9C 5h
2 常规铅碳电池的组装
为保证正极过量，采用三正一负方式组装电池即{∣正丨负丨正正丨参比丨隔板…瓶盖}，∣代表 AGM隔膜。
3 测试方法
（1）倍率测试
①拆化成电池，取出正负极，倒掉化成酸，用充电酸冲洗电极。重新组装，换新的隔膜，加充电酸（1.28 g/ml）40ml。
②重新装充电电池，充电酸没过电极，敞口，将电池接入接头。
启动“200—3000倍率测试”程序进行倍率测试。程序如下：
表2-5
“200—3000倍率测试”程序
工步名称 截止电压 截止电流
恒流充电 2.42V 200mA
恒压充电 2.42V 30mA
恒流放电 1.6V 200mA
循环一次
恒流充电 2.42V 1000mA
恒压充电 2.42V 30mA
恒流放电 1.6V 1000mA 循环一次
恒流充电 2.42V 2000mA
恒压充电 2.42V 30mA
恒流放电 1.6V 2000mA
循环一次
恒流充电 2.42V 3000mA
恒压充电 2.42V 30mA
恒流放电 1.6V 3000mA
循环一次
完成后根据倍率测试中0.2A；1A；2A；3A电流的放电时间拟合，并计算0.25C,3C,I3等的电流值。
（2）充接收能力
① 动态充电接收能力（DCA）测试
根据前2次放电时间（打开工步，数据中前两次取平均值）除以240修改放电25%的时间A。（240为4×60，4代表25%，60是将秒换算成分钟。）最后通过考得到2.47V 恒压充电 20min的电流时间曲线，DCA测试具体工部如下：
表2-6 DCA测试工部
步骤名称 时间 电压（V） 电流mA
恒流充 2.42 0.25C
恒压充 1440 2.42 30
恒流放 1.6 0.25C
循环
恒流充 2.42 0.25C
恒压充 1440 2.42 30
恒流放 1.6 0.25C
恒流充 2.42 0.25C
恒压充 1440 2.42 恒流放 A 0.25C
恒压充 20 2. 47
② 动态充电接收能力
按照储能用铅酸电池国家标准(GB/T 22473-2008)测试,测试工序为完全充电蓄电池在充电结束后1h～5h内，蓄电池用I0(A)电流放电5h。I0(A)按公式I0(A)=Ce/10(A),式中：Ce为10小时率三次容量试验中最大值。放电结束后，将蓄电池放人温度为0℃士1℃的低温箱或低温室内至少20h～25 h。蓄电池在低温箱或低温室内取出1min内，蓄电池用恒压2．40V±0．10V充电，环境充电过程中每隔1 min记录一次蓄电池充电电流值，第10min测计充电电流Ica。要求充电电流Ica与C10/10的比值，排气式蓄电池不应小于3.0；阀控式蓄电池不应小于2.0。C10为10小时率额定容量，计算过程中采用Ce即10小时率三次容量试验中最大值代替。
③ HRPSoC 测试
充电接收能力测试结束后，进行 HRPSoC 长期循环测试，工部如下，当充电电压达到 最高截止电压2.42V 或者放电电压低于最低截止电压1.76V 时，电池循环停止。
表2-7
HRPSoC 测试工部
步骤名称 时间（min） 电压（V） 电流（mA）
恒流充 2.42 0.25C
恒压充 720 2.42 30mA
恒流放 1.76 0.25C
循环1次
恒流充 2.42 0.25c
恒压充 720 2.42 30mA
恒流放 A 0.25C
恒流充 1（80或90s) 3C
恒流放 1 3C 后两工序循环万次
铅酸蓄电池极板制造工艺流程
铅酸蓄电池极板制造工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by
theeditor. I hope that after you download them,they can help
yousolve practical problems. The document can be customized
andmodified after downloading,please adjust and use it according
toactual needs, thank you!
In addition, our shop provides you with various types
ofpractical materials,such as educational essays,
diaryappreciation,sentence excerpts,ancient poems,classic
articles,topic composition,work summary,word parsing,copy
excerpts,other materials and so on,want to know different data
formats andwriting methods,please pay attention! 铅酸蓄电池极板制造工艺流程
铅酸蓄电池极板制造工艺流程概述：
原电池的制作方法

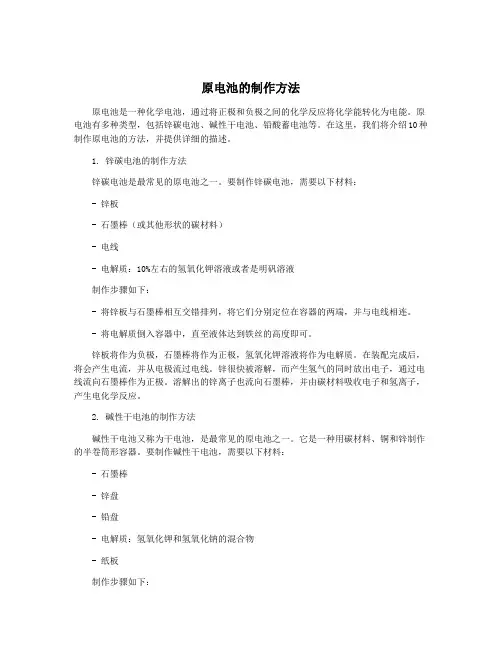

原电池的制作方法
原电池是一种化学电池，通过将正极和负极之间的化学反应将化学能转化为电能。原电池有多种类型，包括锌碳电池、碱性干电池、铅酸蓄电池等。在这里，我们将介绍10种制作原电池的方法，并提供详细的描述。
1. 锌碳电池的制作方法
锌碳电池是最常见的原电池之一。要制作锌碳电池，需要以下材料：
- 锌板
- 石墨棒（或其他形状的碳材料）
- 电线
- 电解质：10%左右的氢氧化钾溶液或者是明矾溶液
制作步骤如下：
- 将锌板与石墨棒相互交错排列，将它们分别定位在容器的两端，并与电线相连。
- 将电解质倒入容器中，直至液体达到铁丝的高度即可。
锌板将作为负极，石墨棒将作为正极，氢氧化钾溶液将作为电解质。在装配完成后，将会产生电流，并从电极流过电线。锌很快被溶解，而产生氢气的同时放出电子，通过电线流向石墨棒作为正极。溶解出的锌离子也流向石墨棒，并由碳材料吸收电子和氢离子，产生电化学反应。
2. 碱性干电池的制作方法
碱性干电池又称为干电池，是最常见的原电池之一。它是一种用碳材料、铜和锌制作的半卷筒形容器。要制作碱性干电池，需要以下材料：
- 石墨棒
- 锌盘
- 铅盘
- 电解质：氢氧化钾和氢氧化钠的混合物
- 纸板
制作步骤如下： - 在锌盘底部放入一块铅圆片，并用钳子将其夹紧。
- 将石墨棒放入铅圆片中心，并将其固定在纸板上。
- 在石墨棒周围放入氢氧化钾和氢氧化钠的混合物。
- 在锌盘上方放入一层纸板。
在装配完成后，碱性干电池就可以产生电流。锌很快地溶解，同时产生氢气，并通过电线流向石墨棒。溶解出的锌和氢氧化钾反应，同时石墨棒吸收碳酸盐离子，产生化学反应，从而使碱性干电池产生电能。
3. 铅酸蓄电池的制作方法
铅酸电池装配工艺流程

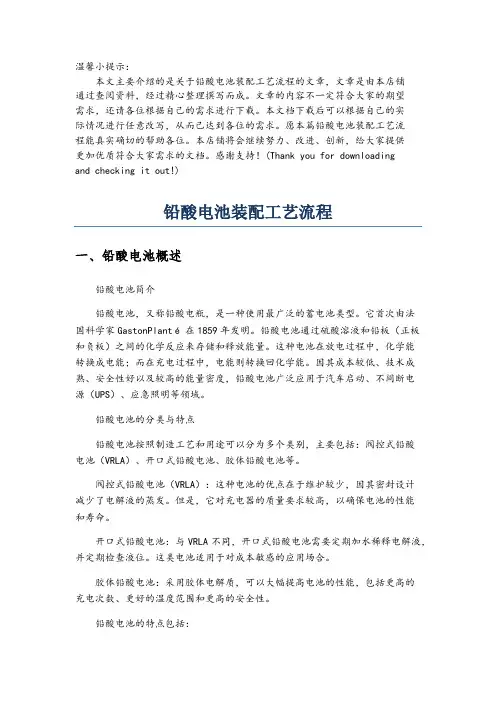

温馨小提示：
本文主要介绍的是关于铅酸电池装配工艺流程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。愿本篇铅酸电池装配工艺流程能真实确切的帮助各位。本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。感谢支持！(Thank you for downloading
and checking it out!)
铅酸电池装配工艺流程
一、铅酸电池概述
铅酸电池简介
铅酸电池，又称铅酸电瓶，是一种使用最广泛的蓄电池类型。它首次由法国科学家GastonPlanté在1859年发明。铅酸电池通过硫酸溶液和铅板（正板和负板）之间的化学反应来存储和释放能量。这种电池在放电过程中，化学能转换成电能；而在充电过程中，电能则转换回化学能。因其成本较低、技术成熟、安全性好以及较高的能量密度，铅酸电池广泛应用于汽车启动、不间断电源（UPS）、应急照明等领域。
铅酸电池的分类与特点
铅酸电池按照制造工艺和用途可以分为多个类别，主要包括：阀控式铅酸电池（VRLA）、开口式铅酸电池、胶体铅酸电池等。
阀控式铅酸电池（VRLA）：这种电池的优点在于维护较少，因其密封设计减少了电解液的蒸发。但是，它对充电器的质量要求较高，以确保电池的性能和寿命。
开口式铅酸电池：与VRLA不同，开口式铅酸电池需要定期加水稀释电解液，并定期检查液位。这类电池适用于对成本敏感的应用场合。
胶体铅酸电池：采用胶体电解质，可以大幅提高电池的性能，包括更高的充电次数、更好的温度范围和更高的安全性。
铅酸电池的特点包括： 安全性好：铅酸电池在正常使用条件下较为安全，不含有害物质，且在过热或短路情况下能够安全释放能量。
成本效益：与其他类型的电池相比，铅酸电池的成本较低，尤其是在大规模应用时。
铅酸蓄电池制造工艺流程及主要设备(精)
铅酸蓄电池制造工艺流程及主要设备
1、极板的制造
包括：铅粉制造、板栅铸造、极板制造、极板化成等。
⑴ 铅粉制造设备 铸粒机或切段机、铅粉机及运输储存系统；
⑵ 板栅铸造设备 熔铅炉、铸板机及各种模具；
⑶ 极板制造设备 和膏机、涂片机、表面干燥、固化干燥系统等；
⑷ 极板化成设备 充放电机；
⑸ 水冷化成及环保设备。
2、装配电池设备
汽车蓄电池、摩托车蓄电池、电动车蓄电池、大中小型阀控密封式蓄电池装配线、电池检测设备(各种电池性能检测)。
⑴ 典型铅酸蓄电池工艺过程概述
铅酸蓄电池主要由电池槽、电池盖、正负极板、稀硫酸电解液、隔板及附件构成。 ⑵ 工艺制造简述如下
铅粉制造：将1#电解铅用专用设备铅粉机通过氧化筛选制成符合要求的铅粉。
板栅铸造：将铅锑合金、铅钙合金或其他合金铅通常用重力铸造的方式铸造成符合要求的不同类型各种板板栅。
极板制造：用铅粉和稀硫酸及添加剂混合后涂抹于板栅表面再进行干燥固化即是生极板。 极板化成：正、负极板在直流电的作用下与稀硫酸的通过氧化还原反应生产氧化铅，再通过清洗、干燥即是可用于电池装配所用正负极板。
装配电池：将不同型号不同片数极板根据不同的需要组装成各种不同类型的蓄电池。
3、板栅铸造简介
板栅是活性物质的载体，也是导电的集流体。普通开口蓄电池板栅一般用铅锑合金铸造，免维护蓄电池板栅一般用低锑合金或铅钙合金铸造，而密封阀控铅酸蓄电池板栅一般用铅钙合金铸造。
第一步：根据电池类型确定合金铅型号放入铅炉内加热熔化，达到工艺要求后将铅液铸入金属模具内，冷却后出模经过修整码放。
第二步：修整后的板栅经过一定的时效后即可转入下道工序。板栅主要控制参数 ：板栅质量；板栅厚度；板栅完整程度；板栅几何尺寸等；
4、铅粉制造简介
铅粉制造有岛津法和巴顿法，其结果均是将1#电解铅加工成符合蓄电池生产工艺要求的铅粉。 铅粉的主要成份是氧化铅和金属铅，铅粉的质量与所制造的质量有非常密切的关系。在我国多用岛津法生产铅粉， 而在欧美多用巴顿法生产铅粉。
铅碳电池 铅炭电池

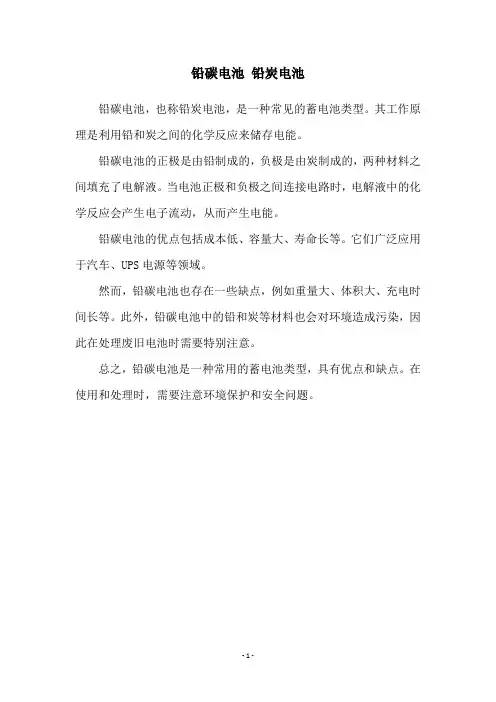

- 1 - 铅碳电池 铅炭电池
铅碳电池，也称铅炭电池，是一种常见的蓄电池类型。其工作原理是利用铅和炭之间的化学反应来储存电能。
铅碳电池的正极是由铅制成的，负极是由炭制成的，两种材料之间填充了电解液。当电池正极和负极之间连接电路时，电解液中的化学反应会产生电子流动，从而产生电能。
铅碳电池的优点包括成本低、容量大、寿命长等。它们广泛应用于汽车、UPS电源等领域。
然而，铅碳电池也存在一些缺点，例如重量大、体积大、充电时间长等。此外，铅碳电池中的铅和炭等材料也会对环境造成污染，因此在处理废旧电池时需要特别注意。
总之，铅碳电池是一种常用的蓄电池类型，具有优点和缺点。在使用和处理时，需要注意环境保护和安全问题。
铅酸蓄电池生产工艺流程图和主要职业病危害因素及分布
附录1：铅酸蓄电池生产工艺和主要职业危害因素及分布
1.1 生产工艺流程总图
电解铅
铸粒
磨粉
和膏
涂板
固化
干燥
化成
合金铅
水
浓硫酸
板栅铸造
铅零件
称重、检验
配方料、水、稀硫酸
分片、去挂耳
组装
充放电
配组包装
成品
隔板
塑壳
配稀硫酸
1.2各生产车间工艺流程
1）球磨工艺流程：铅锭→熔化→铅粒→球磨→铅粉
2）铸板工艺流程：成品铅→添加合金→搅拌→铸锭→熔化→铸片
3) 涂片工艺流程：铅粉+硫酸→和膏→涂片→表面干燥
4) 固化工艺流程：生板→固化+蒸汽→干燥
5) 化成工艺流程：化成+硫酸→充电→洗片→吹干→烘干
6) 分片包装工艺流程：分片→磨片→称片→包装
7) 组装工艺流程：包片→焊接→入槽→封盖→加酸→充电
1.3 主要职业危害因素及分布部位
铅碳电池储能技术
第4卷 第6期 2015年11月 储 能 科 学 与 技 术
Energy Storage Science and Technology Vol.4 No.6
Nov. 2015
特约评述
铅碳电池储能技术
陶占良，陈 军
（先进能源材料化学教育部重点实验室，天津化学化工协同创新中心，南开大学化学学院，天津 300071） 摘 要：储能技术在太阳能、风能等可再生能源发电、智能电网/微网建设等方面有着广阔的应用前景。铅酸电池具有价格低、较高电压、性能稳定、宽工作温度范围等优势，占据着固定储能市场的主导地位。但在智能电网、混合动力车的实际应用中，电池必须在不同的充电状态下操作，特别是在高倍率部分荷电模式。在这种操作模式下，硫酸盐沉积物积聚在电极表面，限制了铅酸电池的容量和循环寿命。铅碳电池是由铅酸电池和超级电容器组合形成的新型储能装置，它抑制了放电过程中负极板表面硫酸盐的不均匀分布和充电时较早的析氢现象，具有铅酸电池高能量和超级电容器高功率的优点，在部分荷电态大功率充放电状态具有较高的循环寿命，适合高倍率循环和瞬间脉冲放电等工作状态。本文介绍了铅碳电池的基本概念及原理，并对铅碳电池储能技术的发展历程和现状进行了总结。 关键词：储能；铅酸电池；铅碳电池；负极材料 doi: 10.3969/j.issn.2095-4239.2015.06.002 中图分类号：TK 02；TM 912.2 文献标志码：A 文章编号：2095-4239（2015）06-546-10 Lead carbon ultrabatteries for energy storage
TAO Zhanliang, CHEN Jun
(Key Laboratory of Advanced Energy Materials Chemistry, Ministry of Education, Collaborative Innovation Center of Chemical Science and Engineering, College of Chemistry, Nankai University, Tianjin 300071, China) Abstract: Energy storage technologies show broad application prospects in renewable energy systems such as wind and solar energy, and in the construction of smart grid/micro grids. Lead-acid batteries have dominated the market in stationary energy storage due to their advantages of low price, high-unit voltage, stable performance, and a wide operating temperature range. However, lead-acid batteries under hybrid electric veheciles (HEV) and renewable-energy applications must be operated at different state-of-charge windows. In particular, under high-rate partial-state-of-charge (HRPSoC) duty, lead-acid batteries fail prematurely due to the sulfation of the negative plates. Lead carbon ultrabatteies are a new hybrid energy storage device, which combines a lead acid battery and an asymmetric supercapacitor in single unit, with the advantage of both high energy of lead acid battery and high power of supercapacitor. The uneven distribution of lead sulfate across the cross-section of negative plate during discharge and the early evolution of hydrogen during charge should be suppressed. There fore, lead carbon ultrabatteies have longer cycling life in a wider state-of-charge window, which is suitable for high rate cycling and pulse applications. The concept and the basic principles of lead carbon ultrabatteries and its recent developments are summarized. Key words: energy storage; lead-acid battery; lead carbon ultrabattery; negative active material ① 储能技术在以太阳能、风能发电为主力能源的
铅酸蓄电池组装工艺规程1
铅酸蓄电池组装工艺规程
一、检查正、负极板
二、称/配片
三、包片
四、手工焊接
五、下槽
六、彩环
七、加酸
八、充电
九、包装 一、检查正、负极板
极板要求：极板无明显缺陷，四框及板面平整、干净、无断裂、掉膏、穿孔、弯曲、严重凹凸不平、环状裂纹等现象，极耳下方不允许有穿孔、活物质松动、脱落与板栅剥离，铅膏与板栅之间的结合力强，从1米高处自由落体掉下，铅膏无脱落现象发生等。
1、 正极板无白花，PbO2的含量(78—88)%；
2、 负极板PbO的含量≦10%；
3、 正极板水分的含量≦0.4%；
4、 负极板水分的含量≦0.3%；
5、 检验频度10箱抽取300片。
二、称/配片
所需材料及工具 电子称（精度0.1克） 铜刷
1、自检正、负极板，挑出不符合要求的极板；
2、20AH/只 正极板24片，负极板30片；正极板每片110克，负极板每片74克；每个小单格正极板重量不得小于434克，负极板的重量不得少于362.5克；并且每个小单格正、负极板的总重量不得小于804克。
3、17AH/只 正极板24片，负极板30片；正极板每片97克，负极板每片65克；每个小单格正极板重量不得小于382克，负极板的重量不得小于317.5克；并且每个小单格正、负极板的总重量不得小于707克。
4、12AH/只 正极板42片，负极板48片；正极板每片43克，负极板每片29克；每个小单格正极板重量不得小于290.5克，负极板的重量不得少于228克；并且每个小单格正、负极板的总重量不得小于522.5克。
5、10AH/只正极板42片，负极板48片；正极板每片40克，负极板每片26克；每个小单格正极板重量不得小于269.5克，负极板的重量不得少于196克；并且每个小单格正、负极板的总重量不得小于477.5。
6、称片时，称正极板和称负极板的工位一定要隔分开，称片时所留下的铅粉要远离所有工位，保持工作台面卫生清洁、干净。
铅电解精炼工艺操作规程
铅电解精炼工艺操作规程
铅电解精炼工艺操作规程
一、操作前准备工作
1. 检查电解槽及周围环境是否整洁，无杂物和水迹。
2. 检查电解设备是否运转正常，电流表、电压表、温度计等是否准确可靠。
3. 检查电解液的浓度、温度是否符合要求，必要时进行调整。
二、装料操作
1. 检查铅料是否干净，无杂质。使用前必要时进行预处理。
2. 向电解槽中逐步加入铅料，注意避免溅入电解槽外。
3. 保持电解槽内的铅料高度均匀，不得过高或过低。
三、运行操作
1. 将电解槽连接至电源，并根据要求设置电解电压和电流。
2. 观察电解槽内电解液的变化，确保电流平稳，无异常。
3. 定期检查电解槽内铅料的状况，如有结块、积渣等情况及时处理或修正。
4. 保持电解槽内的温度稳定，必要时进行调整。
四、产物处理 1. 检查电解产物是否符合要求，如有异常情况应立即进行排查和处理。
2. 定期清除电解槽内的产物渣滓，确保电解液流动畅通。
3. 对电解槽内的产物进行密封包装和储存，以免遭受外界污染。
五、设备维护
1. 定期检查电解设备的运行情况，如有异常应及时维修或更换。
2. 保持电解设备的干燥和清洁，避免水分、杂质进入。
3. 对电解槽及周围设备进行定期的保养和维护，确保其功能完好。
六、环境安全措施
1. 操作过程中应戴好防护眼镜、手套、口罩等个人防护装备。
2. 保持操作区域的良好通风，避免产生有害气体积聚。
3. 操作结束后，关闭电源并切断电解槽的电流，确保安全。
七、事故应急处理
1. 在发生事故时，及时切断电源，立即采取相应措施进行救援。
2. 如有中毒、烧伤等伤害情况，应立即向医务人员求助并及时处理伤者。 3. 对事故原因进行调查分析，并采取相应措施防止再次发生。
以上即为铅电解精炼工艺操作规程，操作人员在操作过程中应严格按照规程进行操作，并时刻关注安全环保问题。
铅酸蓄电池制造工艺之欧阳理创编
欧阳阳理创编 2021.03.04
欧阳阳理创编 2021.03.04 铅酸蓄电池制造工艺流程
时间：2021.03.05 创作：欧阳理
1、极板的制造
包括：铅粉制造、板栅铸造、极板制造、极板化成、装配电池。
⑴ 铅粉制造设备 铸粒机或切段机、铅粉机及运输储存系统；
⑵ 板栅铸造设备 熔铅炉、铸板机及各种模具；
⑶ 极板制造设备 和膏机、涂片机、表面干燥、固化干燥系统等；
⑷ 极板化成设备 充放电机；
⑸ 水冷化成及环保设备。
2、装配电池设备
汽车蓄电池、摩托车蓄电池、电动车蓄电池、大中小型阀控密封式蓄电池装配线、电池检测设备(各种电池性能检测)。
⑴ 典型铅酸蓄电池工艺过程概述
铅酸蓄电池主要由电池槽、电池盖、正负极板、稀硫酸欧阳阳理创编 2021.03.04
欧阳阳理创编 2021.03.04 电解液、隔板及附件构成。
⑵ 工艺制造简述如下
铅粉制造：将1#电解铅用专用设备铅粉机通过氧化筛选制成符合要求的铅粉。
板栅铸造：将铅锑合金、铅钙合金或其他合金铅通常用重力铸造的方式铸造成符合要求的不同类型各种板板栅。
极板制造：用铅粉和稀硫酸及添加剂混合后涂抹于板栅表面再进行干燥固化即是生极板。
极板化成：正、负极板在直流电的作用下与稀硫酸的通过氧化还原反应生产氧化铅，再通过清洗、干燥即是可用于电池装配所用正负极板。
装配电池：将不同型号不同片数极板根据不同的需要组装成各种不同类型的蓄电池。
3、板栅铸造简介
板栅是活性物质的载体，也是导电的集流体。普通开口蓄电池板栅一般用铅锑合金铸造，免维护蓄电池板栅一般用低锑合金或铅钙合金铸造，而密封阀控铅酸蓄电池板栅一般用铅钙合金铸造。
