随着能源危机的加剧和环境保护意识的提高，太阳能作为一种绿色、可再生的能源，越来越受到重视。光伏发电系统，作为一种利用太阳能进行能量转换的设备，其发电效率与太阳能的照射角度密切相关。为了最大限度地提高光伏发电系统的发电效率，太阳能追踪技术应运而生。本文将介绍太阳能追踪技术的原理和控制方式。

一、太阳能追踪技术的原理

通过追踪太阳的位置，调整太阳能电池板的朝向，可以使太阳光垂直照射到光伏电池上，从而提高发电效率。太阳能追踪系统通常由光敏电阻、控制器和执行机构三部分组成。

1. 光敏电阻

光敏电阻是太阳能追踪系统的一个重要组成部分。它能够感知到太阳光的方向和强度，并将这些信息传递给控制器。

2. 控制器

控制器接收光敏电阻传来的信息，并根据预设的算法计算出太阳的位置。然后，控制器通过控制执行机构的运动，将太阳能电池板始终保持在最佳的朝向。

3. 执行机构

执行机构负责调整太阳能电池板的朝向。根据具体的设计，执行机构可以采用电动的、液压的、气动的等多种方式。二、太阳能追踪技术的控制方式

太阳能追踪系统有两种主要的控制方式：单轴追踪和双轴追踪。

1. 单轴追踪

单轴追踪系统只能在一个固定的轴线上进行追踪，一般为水平方向或垂直方向。水平单轴追踪是将太阳能电池板绕垂直于地面的轴线旋转，使其始终朝向太阳，这种方式适用于低纬度地区。垂直单轴追踪是将太阳能电池板绕与地平面平行的轴线旋转，以使其始终朝向太阳。这种方式适用于高纬度地区。

2. 双轴追踪

双轴追踪系统可以同时在水平和垂直两个方向上进行追踪。它可以根据太阳的位置进行精确调整，以获得最佳的太阳能照射角度。双轴追踪系统的优点是能够适应不同纬度和季节的变化，提高能量利用率。

三、光伏发电系统的太阳能追踪技术应用前景

太阳能追踪技术可以提高光伏发电系统的发电效率，使其在不同地区和季节都能获得更多的太阳能。随着技术的不断发展，太阳能追踪系统的成本逐渐降低，应用前景广阔。

双轴跟踪

ZXS双轴跟踪支架的介绍与技术参数

紫旭光电ZXS采用西班牙技术，比固定系统增加40%以上的电力输出。紫旭ZXS双轴太阳能跟踪器，平台接收面积最大可达93平方米，拥有252度旋转方位角和60度提升角旋转器。回转轴承和减速电机通过齿轮环驱动垂直轴电动升降机系统驱动水平轴，基于三角公式计算天文位置的创新型混合控制系统，可获得太阳精确位置。

主要特点

1.先进的定位控制

CP125为ZXS提供最佳的定位控制，向日葵方式跟踪，做到精确定位计算，精确地移动控制及风速的安全控制。

2.提高能量输出

紫旭ZXS太阳能地面支架追踪系统比固定的太阳能安装系统多了40%的能量输出。

3.良好的适应性

不受天气、季节和地理位置的影响，可以安装于多种户外环境。

4.安全性

使用独立的传动电动机，驱动受控仪，因此不会受到不均匀沉降的影响，同时提供防雷击系统及台风防止系统。

5.高品质

无论是原材料的选择，还是生产过程，紫旭光电都进行严格的质量管制，以确保系统的结构强度以及使用寿命达到最优。

技术参数

安装地点户外

追踪系统类型双轴

追踪精度 ±1º

最大系统面积 15m²-93m²

系统排列按设计图纸

跟踪轴水平和垂直

垂直和水平旋转角垂直轴最大旋转角度252度

水平轴旋转角70度

跟踪器允许的最大组件功率直至12.9KWp(可调接收平台)

地基按地面性质情况设计尺寸的钢筋混泥土

抗风能力风载1：通常状态-14m/s(50km/h)

风载2：安全状态-35m/s(126km/h)

风载3：瞬间最大-66.5m/s(240km/h)

质保年限十年阳能双轴跟踪系统/太阳能双轴跟踪/双轴太阳能跟踪系统

产品规格：RY-SL-B

产品说明：

系统介绍

目前，国内外太阳能路灯主要采用固定安装方式，其全天的有效日照时间约为5小时，其余日照时间内因太阳光光强不足或阳光入射角小的原因而导致发电量大幅度下降。

基于PLC的太阳能单轴跟踪控制系统

龙源期刊网

基于PLC的太阳能单轴跟踪控制系统

作者：李子剑苗春艳

来源：《数字技术与应用》2013年第10期

摘要：为实现太阳能电池板对太阳光能的最高转换率，改变传统太阳能电池板固定安装对太阳光能利用低下的弊端。本文以光敏电阻构成跟踪器，并利用西门子的S7200系列PLC和MM440设计太阳能单轴自动跟踪系统。该太阳能单轴自动跟踪系统可实现在有太阳光照射的情况下，在任意时刻让太阳光直射太阳能电池板，同时解决了风力过大时太阳能电池板的防风问题。

关键词：太阳能单轴跟踪控制系统 PLC

中图分类号：TP273 文献标识码：A 文章编号：1007-9416（2013）10-0009-01

1 概述

目前，光伏电池光电转换效率仍然不高而且价格昂贵，同时大型的太阳能发电站中光伏电池板基本都是固定的，没有充分利用太阳能资源，发电效率低下。相同条件下，采用固定发电方式要比自动跟踪发电方式的发电量要低35%以上，因此非常有必要对太阳光进行自动跟踪。光伏发电自动跟踪装置是一种可以提高太阳能利用率，降低光伏发电成本的有效途径。研究精确的太阳跟踪装置，可使光伏电池板接收到更多的太阳辐射能量，增加发电量，提高人类对太阳能源的利用率。[1]

目前光跟踪技术主要是两种方法，即：视日运行轨道跟踪方法[2]、光电自动跟踪方法。光电跟踪方式又可以分为单轴跟踪和双轴跟踪，本文以选择单轴跟踪方式，整个系统的PLC硬件选择SIEMENS公司的S7-200系列CPU226（24输入/16输出），其中主机为CPU226，模拟量扩展模块EM231（4输入），EM251（4输入/1输出）。

2 工作原理

单轴自动跟踪系统主要由PLC、传感器、电机等组成。它的基本原理是：当太阳光照射到传感器上时，由惠斯顿电桥及转换电路把光敏电阻值转变为电流值（4～20mA），转化后光照越强相应的电流值越小，光照越弱相应的电流值越大，此电流值经s7-200的模拟量输入模块保存到s7-200中，由s7-200与规定值比较后控制电机转动，使聚光器随着太阳移动而移动，从而达到跟踪的目的。

太阳能辨别方向的原理

- 1 - 太阳能辨别方向的原理

太阳能辨别方向的原理是通过太阳能追踪系统实现的。太阳能追踪系统可以根据太阳的位置来调整太阳能板的方向和角度，以最大化太阳能的收集效率。

通常，太阳能追踪系统会使用传感器来感知太阳的位置。这些传感器可以是光敏电阻、光电二极管或太阳能板上的太阳能电池。当太阳照射到这些传感器时，它们会产生电信号，告诉系统太阳的位置。

基于这些信息，太阳能追踪系统将调整太阳能板的方向和角度，使其始终面向太阳。这样，太阳能板就可以最大程度地吸收太阳能，提高太阳能系统的效率。

除了感知太阳的位置，太阳能追踪系统还需要考虑其他因素，如日落和日出时间、云层遮挡等，来确保系统能够在任何天气条件下最大化太阳能的收集效率。

总之，太阳能追踪系统利用传感器感知太阳的位置，调整太阳能板的方向和角度，以最大化太阳能的收集效率。这是太阳能系统高效利用太阳能的关键之一。

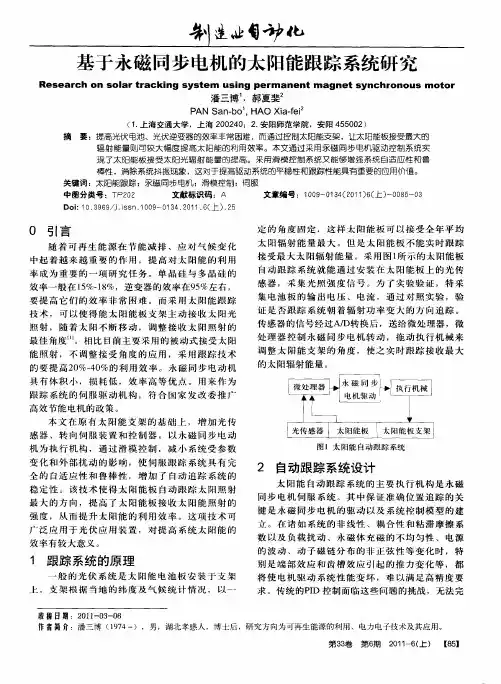

基于永磁同步电机的太阳能跟踪系统研究
