MGF-Ct24E改性聚乳酸的合成、表征及其对成骨细胞增殖的评价
碳纤维-聚乳酸-聚乙二醇复合支架的制备及性能检测

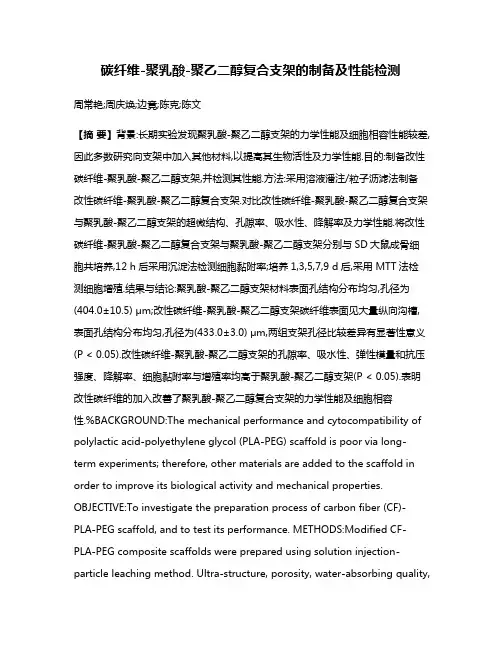

碳纤维-聚乳酸-聚乙二醇复合支架的制备及性能检测周常艳;周庆焕;边竟;陈克;陈文【摘要】背景:长期实验发现聚乳酸-聚乙二醇支架的力学性能及细胞相容性能较差,因此多数研究向支架中加入其他材料,以提高其生物活性及力学性能.目的:制备改性碳纤维-聚乳酸-聚乙二醇支架,并检测其性能.方法:采用溶液潘注/粒子沥滤法制备改性碳纤维-聚乳酸-聚乙二醇复合支架.对比改性碳纤维-聚乳酸-聚乙二醇复合支架与聚乳酸-聚乙二醇支架的超微结构、孔隙率、吸水性、降解率及力学性能.将改性碳纤维-聚乳酸-聚乙二醇复合支架与聚乳酸-聚乙二醇支架分别与SD大鼠成骨细胞共培养,12 h后采用沉淀法检测细胞黏附率;培养1,3,5,7,9 d后,采用 MTT法检测细胞增殖.结果与结论:聚乳酸-聚乙二醇支架材料表面孔结构分布均匀,孔径为(404.0±10.5) μm;改性碳纤维-聚乳酸-聚乙二醇支架碳纤维表面见大量纵向沟槽,表面孔结构分布均匀,孔径为(433.0±3.0) μm,两组支架孔径比较差异有显著性意义(P < 0.05).改性碳纤维-聚乳酸-聚乙二醇支架的孔隙率、吸水性、弹性模量和抗压强度、降解率、细胞黏附率与增殖率均高于聚乳酸-聚乙二醇支架(P < 0.05).表明改性碳纤维的加入改善了聚乳酸-聚乙二醇复合支架的力学性能及细胞相容性.%BACKGROUND:The mechanical performance and cytocompatibility of polylactic acid-polyethylene glycol (PLA-PEG) scaffold is poor via long-term experiments; therefore, other materials are added to the scaffold in order to improve its biological activity and mechanical properties. OBJECTIVE:To investigate the preparation process of carbon fiber (CF)-PLA-PEG scaffold, and to test its performance. METHODS:Modified CF-PLA-PEG composite scaffolds were prepared using solution injection-particle leaching method. Ultra-structure, porosity, water-absorbing quality,degradation rate and mechanical properties of CF-PLA-PEG composite scaffolds and PLA-PEG scaffolds were compared. Rat osteoblasts were co-cultured with these two kinds of scaffoldsin vitro, and the cel adhesion rate was detected by precipitation method after 12 hours. Cel counting was detected using MTT method to determine the cel proliferation at culture days 1, 3, 5, 7, 9. RESULTS AND CONCLUSION:The surface structure of PLA-PEG distributed uniformly, and the aperture was (404.0±10.5) μm. The carbon fiber surface of modified CF-PLA-PEG composite scaffolds had a lot of longitudinal grooves, the surface structure also distributed uniformly, and the aperture was (433.0±3.0) μm. Difference in scaffold aperture was of significance between the two groups (P < 0.05). The porosity, water-absorbing quality, elasticity modulus, compressive strength, degradation rate, cel adhesion rate and cel growth rate of CF-PLA-PEG were better than those of PLA-PEG (P < 0.05). These results show that the CF-PLA-PEG scaffolds have good mechanical property and cel compatibility.【期刊名称】《中国组织工程研究》【年(卷),期】2015(019)021【总页数】6页(P3371-3376)【关键词】生物材料;骨生物材料;骨组织工程;聚乳酸-聚乙二醇支架;改性碳纤维-聚乳酸-聚乙二醇支架【作者】周常艳;周庆焕;边竟;陈克;陈文【作者单位】十堰市太和医院(湖北医药学院附属医院)骨科一病区,湖北省十堰市442000;湖北医药学院护理学院,湖北省十堰市 442000;十堰市太和医院(湖北医药学院附属医院)骨科一病区,湖北省十堰市 442000;十堰市太和医院(湖北医药学院附属医院)骨科一病区,湖北省十堰市 442000;十堰市太和医院(湖北医药学院附属医院)骨科一病区,湖北省十堰市 442000【正文语种】中文【中图分类】R318文章亮点：1聚乳酸-聚乙二醇共聚物支架是骨组织工程常用的支架材料，但在长期实验中发现其力学性能及细胞相容性较差，因此需要复合其他材料以获得在体内更加稳定的支架材料。
立构复合聚乳酸的制备及表征
Ｃ 合 Ｈ Ｉ Ｎ 成 Ａ 纤 Ｓ Ｙ Ｎ 维 Ｔ Ｈ Ｅ 工 Ｔ Ｉ Ｃ 业 Ｆ ， Ｉ ２ Ｂ ０ Ｅ １ Ｒ ４ ， ３ Ｉ Ｎ ７ Ｄ （ Ｕ １ ｓ ） Ｔ ： Ｒ ２ Ｙ ９

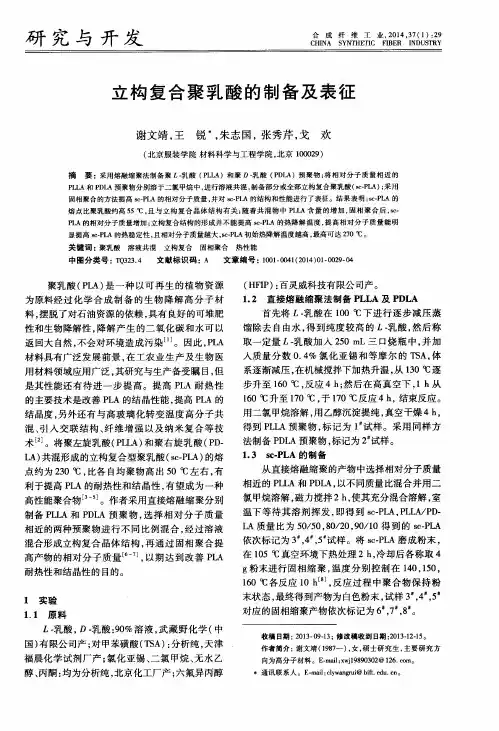

立构 复 合 聚 乳 酸 的 制 备及 表征
谢 文靖 ， 王 锐 ， 朱志 国 ， 张秀芹 ， 戈 欢
用二氯 甲烷溶解 ， 用乙醇沉淀提纯 ， 真空干燥 ４ ｈ ， 得到 Ｐ Ｌ Ｌ Ａ预聚 物 ， 标记为 １ 试 样 。采 用 同样 方
法 制备 Ｐ Ｄ Ｌ Ａ预 聚物 ， 标记 为 ２ 试样 。
１ ． ３ ｓ ｅ － Ｐ Ｌ Ａ 的 制备
从 直接熔 融缩 聚的产物 中选 择相 对分 子质 量 相近的 Ｐ Ｌ Ｌ Ａ和 Ｐ Ｄ Ｌ Ａ， 以不 同质量 比混 合并 用 二 氯 甲烷溶 解 ， 磁力 搅拌 ２ ｈ ， 使其充 分 混合溶 解 ， 室
混 合形 成立 构 复合 晶体 结 构 ， 再 通 过 固相 聚 合 提 高 产物 的相对 分 子 质量 ＿ ６ 。Ｊ ， 以期 达 到 改 善 Ｐ Ｌ Ａ
（ 北京服装学 院 材料科学 与工程学 院 ， 北京 １ ０ ０ ０ ２ ９ ）
摘 要： 采用熔融缩聚法制备 聚 ￡ 乳酸 （ Ｐ Ｌ Ｌ Ａ ）和聚 Ｄ一 乳酸 （ Ｐ Ｄ Ｌ Ａ ）预聚物 ； 将相对分子 质量相 近 的
Ｐ Ｌ Ｌ Ａ和 Ｐ Ｄ Ｌ Ａ预聚物分别溶 于二氯 甲烷 中， 进行溶液共混 ， 制备部分或全部立构复合聚乳酸（ ｓ ｃ — Ｐ Ｌ Ａ） ； 采用 固相聚合 的方法 提高 Ｓ Ｃ — Ｐ Ｌ Ａ的相对分子质量 ， 并对 ｓ ｃ － Ｐ Ｌ Ａ的结构和性能进行了表征。结 果表明 ： ８ Ｃ － Ｐ Ｌ Ａ 的 熔点比聚乳酸约高 ５ ５℃ ， 且与立 构 复合 晶体 结构有 关 ； 随着 共混 物 中 Ｐ ｕＡ 含量 的增加 ， 固相 聚合后 ， ｓ ｃ － Ｐ Ｌ Ａ的相对分子质量增加 ； 立构复合结构 的形成并不能提高 ８ Ｃ — Ｐ Ｌ Ａ的热降解 温度 ， 提高相 对分子质 量能明
聚乳酸PLA改性之欧阳歌谷创作
聚乳酸改性欧阳歌谷（2021.02.01）聚乳酸由于自身存在一些缺陷，从而影响了其加工性能和应用，主要缺陷有：自身强度不高、脆性、阻透性差、耐热性差等。
具有较高的拉伸强度、压缩模量，但质硬而韧性较差，缺乏柔性和弹性，极易弯曲变形；另外，PLA的化学结构缺乏反应性官能团，也不具有亲水性，降解速度需要控制，因此有必要对PLA进行改性。
聚乳酸可与丝素、木质素、淀粉、羟基磷灰石、据羟基脂肪酸酯、聚己内酯、聚氧化乙烯、聚乙烯基吡咯烷酮、聚丙烯酸酯、聚醋酸乙烯、聚乙烯等进行共混，制备各种不同结构和性能的共混体系，满足不同的应用。
聚乳酸的改性方法一般分为化学改性和物理改性。
化学改性主要是通过接枝交联等途径引入各种类型的功能化侧基（如羧基、氨基、羟基等）改变PLA主链的化学结构或表面结构，从而改善其脆性、疏水性及降解速度等性能；物理改性主要是通过添加增塑剂、纳米材料等改变PLA的机械、光学、热学等性能。
一、化学改性⑴表面改性PLA表面改性原理是，利用改性剂改善其表面组织与性能，从而提高与其他材料之间的粘附性。
通过表面改性，赋予了PLA衍生物良好的生物相容性，使其应用更为广泛。
Li等用淀粉（starch）对PLLA进行表面改性，获得了中等阻抗性的St-g-PLLA，将St-g-PLLA与PLLA共混得到的材料的机械性能明显优于PLLA/starch共混物。
Aiping Zhu等通过壳聚糖上的自由氨基与4-叠氮苯甲酸上的羧基进行反应，将4-叠氮苯甲酸固定在壳聚糖上。
利用4-叠氮苯甲酸的光敏性，采用咋外光照射涂抹在PLA薄膜表面的壳聚糖，叠氮基团光解，从而将PLA和壳聚糖共价连接起来。
改性后壳聚糖上的羟基和氨基又可以引入其他的官能团，从而可以对PLA进行进一步的改性。
⑵共聚改性由于内酯开环均聚物如PLA、聚己内酯等均为疏水性物质，且降解周期也难于控制，常需与其他单体共聚来改变材料的亲水疏水性、结晶性等，根据共聚物的分子量及共聚单体种类及配比等加以控制聚合物的降解速度。
光生物调节作用对高糖环境下成骨细胞影响的体外实验研究
■论著・光生物调节作用对高糖环境下成骨细胞影响的体外实验研究*王欢欢萇彪李炜温宁【摘要】目的：研究高糖环境下光生物调节作用对成骨细胞增殖、分化的影响。
方法：将成骨前体细胞MC3T3-E1分为对照组、光照组、高糖组和高糖+光照组，首先用CCK-8法检测各组24h、48h和72h的细胞活力，然后检测14天碱性磷酸酶染色情况及其活性，并对21天钙结节进行茜素红染色并半定量分析，实时荧光定量PCR检测21天成骨相关基因OCN、Runx2的表达，最后统计学分析各组间的差异。
结果：与对照组相比，光照组在24h、48h、72h的细胞活力增强，14天时碱性磷酸酶染色及活性增强，21天钙结节形成增加、OCN 和Runx2的表达上升；与对照组相比，高糖组在48h、72h的细胞活力下降，14天时碱性磷酸酶染色及活性减弱，21天钙结节形成减少、OCN及Runx2的表达降低；高糖+光照组与高糖组相比，在24h、48h、72h的细胞活力升高，14天时碱性磷酸酶染色及活性增强，21天钙结节形成增加、OCN和Runx2的表达增强；高糖+光照组与对照组相比，在21天时钙结节形成增加，其余指标差异无统计学意义。
结论：在高糖环境下，成骨细胞经光生物调节作用，可补偿高糖对细胞增殖分化的抑制，可为促进高糖环境下颌骨缺损的<关键词：光生物调节作用；高糖环境；成骨细胞；颌骨缺损［中国图书分类号］R783［文献标识码］A D01:10.19749/.cjgd.l672-2973.2021.03.001Effect of photobiomodulationon osteoblasts in high glucose environment in vitroWANG Huan—hua(+CHANG Biao,LI Wei,WEN N ing.(Beijing Friendship Hospital Affiliated to Capital Medical University G Chinese Academy ofSciences G Chinese PLA General Hospital,Beijing100050,China)［Abstract］Objective:To study the effect of photobiomodulation(PBM)on the proliferation and differentiation of osteoblasts in high glucose environment.Methods:MC3T3-E1cells were divided into four groups:control group,light group high glucose group,and high glucose+light K-8method was used to detect the cell viability of MC3T3-E1cells at24h, 48h and72h,alkaline phosphatase staining and its activity at14d were detected,alizarin red staining and semi quantitative analysis were performed on calcium nodules at21d,and the expression of osteogenic related genes OCN and Runx2at21d were detected by real-time quantitative PCR.Finally,the differences between the groups were statistically analyzed.Results: Compared with the control group,the cell viability of t he light group increased at24h,48h and72h,the alkaline phosphatase staining and its activity increased at14d,the calcium nodule formation increased at21d,and the expression of OCN and Runx2increased;Compared with the control group,the cell viability of high glucose group decreased at48h and72h,the staining and activity of alkaline phosphatase decreased at14d,the formation of calcium nodule decreased at21d,and the expression of OCN and Runx2decreased;Compared with the high glucose group,the viability of cells in the high glucose+ light group was increased at24h,48h and72h,the alkaline phosphatase staining and activity increased at14d,the calcium nodule formation increased at21d,and the expression of OCN and Runx2increased;The calcium nodule formation increased at21d in the high glucose+light group and the other indexes were not statistically significant compared with the control group.Conclusion:Low level laser irradiation of osteoblasts can compensate the inhibition of cell proliferation and differentiation caused by high glucose,which can provide a theoretical basis for promoting the repair of j aw defects in high glucose environment.Key words:photobiomodulation(PBM);high glucose environment;osteoblasts;jaw defects水基金项目：国家自然科学基金（项目编号：51972339）王欢欢首都医科大学附属北京友谊医院口腔科医师北京100050萇彪解放军总医院第一医学中心激光科主治医师北京100853李炜中国科学院博士北京100049温宁通讯作者解放军总医院第一医学中心口腔科主任医师教授北京100853・129・由外伤、炎症、肿瘤等引起的颌骨缺损在口腔临床中极为常见，而糖尿病患者因机体长期处于高血糖水平，会引起骨代谢紊乱，影响颌骨缺损修复[I]O有研究表明，光生物调节作用（photobio-modulation,PBM）可以作用于骨缺损区促进骨再生[2-3]o光生物调节作用又叫做低强度光疗、弱激光治疗等，主要指利用低强度的激光照射组织或细胞，引起光生物的治疗。

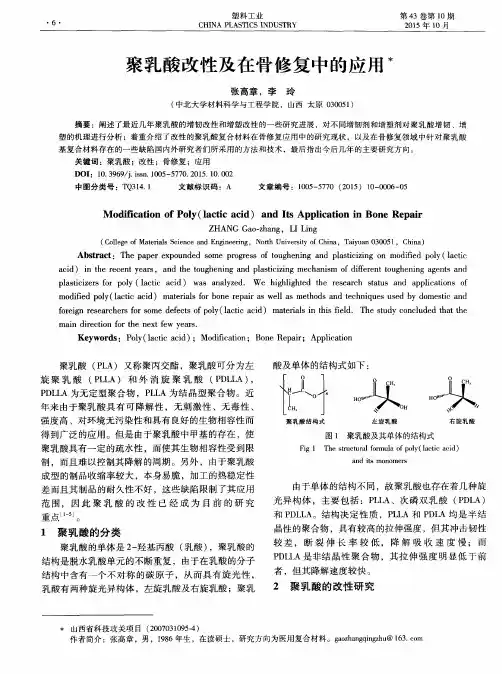

聚乳酸改性及在骨修复中的应用
Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｔ ｈ ｅ ｐ ａ ｐ ｅ ｒ ｅ ｘ ｐ ｏ ｕ ｎ ｄ ｅ ｄ ｓ ｏ ｍ ｅ ｐ ｒ ｏ ｇ ｒ ｅ ｓ ｓ ｏ ｆ ｔ ｏ ｕ ｇ ｈ ｅ ｎ ｉ ｎ ｇ ａ ｎ ｄ ｐ ｌ ａ ｓ ｔ ｉ ｃ ｉ ｚ ｉ ｎ ｇ ｏ ｎ ｍｏ ｄ ｉ ｉ ｆ ｅ ｄ ｐ ｏ ｌ ｙ （ １ ａ ｃ ｔ ｉ ｃ
ｐ ｌ ａ ｓ ｔ ｉ ｃ ｉ ｚ ｅ ｒ ｓ ｆ ｏ ｒ ｐ ｏ ｌ ｙ（ １ ａ ｃ ｔ ｉ ｃ ａ ｃ ｉ ｄ） ｗ ａ ｓ ａ ｎ ａ ｌ ｙ ｚ ｅ ｄ ． Ｗｅ ｈ ｉ ｇ ｈ ｌ ｉ ｇ ｈ ｔ ｅ ｄ ｔ ｈ ｅ ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ ｓ ｔ ａ ｔ ｕ ｓ ａ ｎ ｄ ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｓ ｏ ｆ ｍｏ ｄ ｉ ｉ ｆ ｅ ｄ ｐ ｏ ｌ ｙ （ １ ａ ｃ ｔ ｉ ｃ ａ ｃ ｉ ｄ ）ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ ｏｒ ｆ ｂ ｏ ｎ ｅ ｒ ｅ ｐ ａ ｉ ｒ ａ ｓ ｗ ｅ ｌ ｌ ａ ｓ ｍ ｅ ｔ ｈ ｏ ｄ ｓ ａ ｎ ｄ ｔ ｅ ｃ ｈ ｎ ｉ ｑ ｕ ｅ ｓ ｕ ｓ ｅ ｄ ｂ ｙ ｄ ｏ ｍ ｅ ｓ ｔ ｉ ｃ ａ ｎ ｄ ｆ ｏ ｒ ｅ ｉ ｇ ｎ ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ ｅ ｒ ｓ ｏｒ ｆ ｓ ｏ ｍｅ ｄ ｅ ｆ ｅ ｃ ｔ ｓ ｏ ｆ ｐ ｏ ｌ ｙ （ １ ａ ｃ ｔ ｉ ｃ ａ ｃ ｉ ｄ ）ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ ｉ ｎ ｔ ｈ ｉ ｓ ｉ ｆ ｅ ｌ ｄ ．Ｔ ｈ ｅ ｓ ｔ ｕ ｄ ｙ ｃ ｏ ｎ ｃ ｌ ｕ ｄ ｅ ｄ ｔ ｈ ａ ｔ ｔ ｈ ｅ
酸及 单体 的结构 式如 下 ：
斗 ．
左旋乳 酸
右旋 乳酸
得到广泛 的应用。但是由于聚乳酸 中甲基 的存在 ，使
新型仿生聚合物材料——胶原改性聚乳酸的合成与表征
定性表征 。结果表 明 ， 用本研 究 所 建 立 的液 相 反 应 采
技 术 能 将 Ｉ型 胶 原 共 价 引 入 到 Ｅ Ｐ Ａ 中 ， Ｃ Ｌ Ｍ Ｌ 且 Ｐ Ａ
ＥＭ Ｐ ＬＡ １ ０， ０ ８ ０ ０ １ ２ ５ ０ ０， ０ ＥＭ Ｐ ＬＡ １ ５。 ０ ７ ０ ０ ２ １ ０ ０ ２， ０
注 ｌ Ｃ — ＭＡＬＬ Ｇｅ ｒ ａｉｎ Ｃｈ ｏ ｔｇ ａ ｈ ｗｉ ＧＰ ａ Ｓ（ ｌＰｅｍｅ ｔ ｒｍａｏ ｒｐ ｙ ｔ ｏ ｈ
共 价引入 蛋 白质和 多肽 的液 相反应 技术 。
中图分类号 ： Ｒ １． ８ ３ ８ ０
文献标 识码 ： Ａ
文章 编号 ：０ １９ ３ （０ ８ ０ － １ ３０ １ ０ －７ １ ２ ０ ） １０ ２ －４
２ 实 验
２ １ 材 料 ．
１ 引 言
理 想的组织 工程支 架材料 除应 具有 良好 的力 学强 度 、 加工性和恰 当的降解速 率外 ， 可 还应 具 有适 于 细胞 附着 、 展 、 铺 增殖 和分 化 的表 面化 学 性 质 ， 有 适 于细 具 胞 生存 的微 环境 。细胞 的微 环 境就 是细 胞所 分 泌 的细
室合成 的一种含 有 丰 富氨 基 和 羧 基 、 良好 亲 水性 且 具 降解产 物不呈酸性 的 生物材料 。研 究 以二 环 已基碳 二
亚胺 （ Ｃ ） 缩 合 荆 ， Ｉ型 胶 原 共 价 引入 到 Ｅ Ｄ Ｃ 为 将 Ｍ—
Ｐ Ａ 中， Ｌ 制得 了新 型 胶 原 改性 聚 乳 酸 （ Ｐ Ａ） 生 材 Ｃ Ｌ 仿
新型仿生聚合物材料——胶原改性聚乳酸的合成与表征
新型仿生聚合物材料——胶原改性聚乳酸的合成与表征罗彦凤;王素军;牛旭锋;王远亮【期刊名称】《功能材料》【年(卷),期】2008(039)001【摘要】乙二胺改性聚(DL-乳酸)(EMPLA)是实验室合成的一种含有丰富氨基和羧基、具良好亲水性且降解产物不呈酸性的生物材料.研究以二环己基碳二亚胺(DCC)为缩合剂,将Ⅰ型胶原共价引入到EMPLA中,制得了新型胶原改性聚乳酸(CPLA)仿生材料,探索并建立了一套向EMPLA基质中共价引入Ⅰ型胶原的液相合成技术.采用异硫氰酸荧光素(FITC)标记技术对CPLA的结构及胶原含量进行了定性表征.结果表明,采用本研究所建立的液相反应技术能将Ⅰ型胶原共价引入到EMPLA中,且CPLA中的胶原含量随EMPLA中乙二胺接枝率(EDA%)的增大而增大.【总页数】4页(P123-126)【作者】罗彦凤;王素军;牛旭锋;王远亮【作者单位】重庆大学,生物工程学院,生物材料与仿生工程中心,重庆,400030;重庆大学,生物工程学院,生物材料与仿生工程中心,重庆,400030;重庆大学,生物工程学院,生物材料与仿生工程中心,重庆,400030;重庆大学,生物工程学院,生物材料与仿生工程中心,重庆,400030【正文语种】中文【中图分类】R318.08【相关文献】1.胶原蛋白改性聚乳酸的合成与表征 [J], 刘磊力;陈长亮;郑永攒;李鹏;陈明辉2.胶原蛋白改性聚乳酸的合成与表征 [J], 刘磊力;陈长亮;郑永攒;李鹏;陈明辉3.聚(D,L-乳酸)基仿生聚合物材料的合成与表征 [J], 牛旭锋;王远亮;罗彦凤;潘君;李永刚;陈佳4.多元复合共混改性理论指导研制新型生物全降解材料改性聚乳酸产品 [J], 陈更新5.含磷单体改性聚乳酸生物材料的合成与表征 [J], 李雄武;汪朝阳;侯晓娜;赵海军;罗玉芬因版权原因，仅展示原文概要，查看原文内容请购买。
聚乳酸的研究进展及其应用
抗 冲 击 性． 、 筹 亲水 性 差 ， 解 周期 难 以控 制 、 格 降 价
肖淼 等ｆ Ｉ 以柠檬 酸 Ｔ￣ （Ｂ ） 为 相容 刹 ， Ｔ Ｃ作 通
收 稿 ｎ ； ：０ １（ 一 ｛ ２ １ ＿） １ ］ ３
过 熔融 共混 法 制备 了聚 己内ｉ Ｐ Ｌ增 韧 聚乳 酸 的 ￣（Ｃ ）
表 面引 入 了 Ｎ ， 团 。做球 表 面接 触角 测定 结 果 Ｈ 基
共 聚物 组成 调节 材 料 的亲 、疏 水 性 能 和降解 融 蚀
速率 。测试 结果 表 明 ，材 料 的接 触 角 南共 聚前 的
显示 以氨等 离子 体 处理 微球 后 其 表 面接 触 角大 幅
减 小 ， 明 ｌ 亲水性 大 大提 高 。 南于 质子 化 作 ， 表 甘
聚乳 酸 ， 过 相关 测试 表 明 ， 通 柠檬 酸 酯 类增 塑 剂均
相互 作川 力 ， 分子 链 不易 发 生相 对 滑移 ， 使 交联 也
增 大 了聚合 物相 对 分子 质 量 ，从 而 提高 了 材料 的 强度。 而且 ＭＡ 分子 中 的酸酐 基 团也会 增大 材料 Ｈ
的亲水性 ， 利于提 高 材料 的生 物相 容性 。 有
得 出 ：含有羟 基 并且 构 成酯 的醇相 对 分子 质量 越
等 采 川 过 氧化 二 异 丙 苯（ Ｃ ） 联 Ｐ Ａ 后 ， 添 Ｄ Ｐ交 Ｌ 再
加 １ ％的邻苯 二 甲酸 二辛 酯（ ０ １ Ｐ Ａ进 行 增 Ｏ Ｄ Ｐ对 Ｌ
低 的柠 檬 酸 酯 能 明 显 降低 聚 乳 酸 的玻 璃 化 温 度 ，
２ １ 年 第 ４期 （ 第 ８ ０１ 总 ８期 ）
塑 料 助剂
１ ９
聚乳酸的研究进展及其应用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
改性 聚 乳 酸 仿 生 材 料 （ ＭＧＦ — Ｃ ｔ ２ ４ Ｅ — Ｄ Ｐ Ｌ Ａ） 。采 用氨 基 酸 分 析 和 高 效 液 相 色谱 对 Ｍ Ｇ Ｆ — Ｃ ｔ ２ ４ Ｅ含 量 进 行 了
２ ． ２ Ｍ ＧＦ — Ｃ ｔ ２ ４ Ｅ — Ｄ Ｐ Ｉ Ａ 的 制 备 与 纯 化
Ｐ ｈ ｅ — Ｇ ｌ ｕ — Ｇｌ ｕ — Ｈｉ ｓ — Ｉ ｙ ｓ ， ＭＧＦ — Ｃ ｔ ２ ４ Ｅ ） 具 有 促 进 骨 缺 损
修 复 的功能 Ｌ １ ｊ ． 但是 单一 的多 肽 因为在 体 内半 衰期 短 ， 在 骨缺 损修 复 中并 不 能达到 理想 的效 果 。因此 一种 稳 定、 经 济又 可靠 的 投递 支架 系 统显 得 尤 为 重 要 。在 过
长 因子 １ （ Ｉ ＧＦ 一 １ ） 的选择性 剪 接变 体 ， 具有 应 力 刺激 敏 感性 ， 在受应 力刺 激 的肌 肉、பைடு நூலகம்骨骼 ， 以及 损伤 的肌 肉 、 神 经 组织 中有 较高 的表达 量 。进一 步研究 发 现 ， ＭＧＦ羧
基 端 Ｅ结 构 域 ２ ４肽 （ Ｔｙ ｒ — Ｇ ｌ ｎ — Ｐ ｒ ｏ — Ｐ ｒ ｏ — Ｓ ｅ ｒ — Ｔ ｈ ｒ — Ａｓ ｎ —
胰 蛋 白酶 ， 美国 Ｇ Ｉ Ｂ ｃ Ｏ公司； 四氢 呋 喃 ，重 庆 东方 化
学 试 剂 厂 产 品 ，分 析 纯 ； Ｎ， Ｎ一 二 环 己 基 碳 酰 胺 （ Ｄ ＣＣ ） ， 国药集 团化 学 试剂 有 限公 司 ， 化学纯 ； Ｎ一 摹 吗啡啉 ， 中国医药 （ 集 团） 上海 化学 试剂公 司 ， 化学 纯 。
４ ７ ６
助
锨
财
斟
２ ０ １ ３ 年第４ （ ４ ｄ ） 巷
ＭＧ Ｆ － Ｃ ｔ ２ ４ Ｅ改性 聚乳 酸 的合成 、 表征 及 其对成 骨 细胞增 殖 的评价
罗 嘉， 李 玉筱 ， 王品品 ， 王远 亮
（ 重 庆大学 生 物工程 学 院 ， 生物 材料 与仿 生工程 中心 ，重庆 ４ ０ ０ ０ ３ ０ ）
羧基 端 Ｅ结构域 ２ ４肽 （ ＭＧＦ Ｃ ｔ ２ ４ Ｅ） 共 价 接 枝 到 丁 二
胺 改性 的聚乳 酸上 （ ＤＰＬＡ） ， 制 得 了 新 型 ＭＧＦ — Ｃｔ ２ ４ Ｅ
团， 提 高 了该 材料 的亲 水性 ， 克服 了 聚乳酸 降 解过 程 中 的ｐ Ｈ 值 陡降现 象 ， 并 提 高 了成 骨 细 胞 在 这 种 改性 聚 乳酸材 料上 的粘 附 。但 是 这种 改 性 聚乳 酸 缺 少 细
细 胞的增 殖 作 用 。结 果 表 明 ，ＭＧＦ — Ｃ ｔ ２ ４ Ｅ 成 功 引入
到 Ｄ Ｐ Ｉ Ａ 中， 接枝 效率 为 ２ ４ ． ７ ， 并且 和 Ｄ Ｐ Ｉ Ａ 相 比，
生材 料 （ 图１ ） 。制 备 条 件 温 和 ， 多 肽 不 易 变 性 。此 改
性材 料 含促 进 成 骨 细 胞 生 长 的 ＭＧＦ — Ｃ ｔ ２ ４ Ｅ多肽， 能 有效 改 善聚乳 酸 对 成骨 细 胞 的 亲 和性 ， 有 成 为 种
定性 定量 表 征 ， 静 态 水接 触 角和 吸 水 率测 定 了 ＭＧＦ —
Ｃ ｔ ２ ４ Ｅ — Ｄ Ｐ Ｉ Ａ 材料 的亲水性 ， ＭＴＴ 法 评 价 了其 对 成 骨
Ｌ Ａ） 共 聚， 通 过 形 成 酰 胺 键 将 ＭＧＦ — Ｃ ｔ ２ ４ Ｅ共 价 结 合
到 Ｄ Ｐ Ｌ Ａ上 ， 制 备一 种 新 型 的 ＭＧＦ Ｃ ｔ ２ ４ Ｅ — Ｄ Ｐ Ｉ Ａ 仿
Ｌｙｓ — Ａｓ ｎ — Ｔｈ ｒ — Ｉ ｙ ｓ Ｓｅ ｒ Ｇｌ ｎ — Ａｒ ｇ — Ａｒ ｇ — Ｌｙｓ — Ｇｌ ｙ — Ｓｅ ｒ — Ｔｈｒ
Ｋ 纯度 ９ ９ ， 制备方 法 见张 兵兵 ｛ “ ］ 描述 ； ＤＭＥＭ 培养 液， 美国 Ｓ ｉ ｇ ｍａ公 司 ； 优 质胎 牛 血 清 ， 天津 ＴＢ Ｄ公 司 ；
ＭＧ Ｆ — Ｃ ｔ ２ ４ Ｅ — Ｄ Ｐ Ｌ Ａ 材料 具 有 更好 的 亲水 性 和 促 进 成 骨细胞 增殖 的 能 力。 因此这 种 新 型 ＭＧＦ — Ｃ ｔ ２ ４ Ｅ 改性
聚乳 酸仿 生材料有 望成 为骨 组 织工程领 域 中一 种 卓越
的 生物 材 料 。 关 键词 ： 聚乳酸 ； 力 生长 因子 ； 改性 ； 成 骨 细 胞
Ｙ Ｑ Ｐ Ｐ Ｓ Ｔ Ｎ Ｋ Ｎ Ｔ Ｋ Ｓ Ｑ Ｒ Ｒ Ｋ Ｇ Ｓ Ｔ Ｆ Ｅ Ｅ Ｈ
１ 引 言
力 生长 因子 （ ｍｅ ｃ ｈ ａ ｎ ｏ ｇ ｒ ｏ ｗｔ ｈ ｆ ａ ｃ ｔ ｏ ｒ ， ＭＧ Ｆ） 是 生
更 理想 的骨损 伤修 复仿生 材料 。
２ 实 验
２ ． １ 实 验 材 料
中 图分 类号 ： Ｒ３ １ ８ ． Ｏ ８
文献 标识 码 ： Ａ
文章编 号 ： １ ０ ０ １ ９ ７ ３ １ （ ２ ０ １ ３ ） ０ ４ — ０ ４ ７ ６ — ０ ４
丁 二胺 改性 的 聚 乳 酸 （ ＤＰ Ｌ Ａ） 由实 验 室 自制 ， 丁 二 胺含 量 为 １ ． ３ ８ ， 分子量 ４ ． ８×１ ０ ， 制 备 方 法 Ｌ ｕ ｏ等 的描述 ； ＭＧＦ — Ｃ ｔ ２ ４ Ｅ 由实 验 室 自制 ， 序 列
摘 要 ： 力 生长 因子（ ＭＧ Ｆ） 是 骨 修 复 重 建 的 一 种 重
要 生 长 因 子 。 以 二 环 己基 碳 二 亚 胺 为 缩 合 剂 ， 将 Ｍ ＧＦ
验室 曾经用 丁二胺 、 马来 酸 酐对 聚乳酸 进行 改 性 ， 住 聚
乳 酸 骨 架 中 引 入 了 丰 富 的一 ＮＨ。和 一 Ｃ （ ） （ ） Ｈ 活 性 基
