光伏组件接线盒选择及安装注意事项
温度和电流对旁路二极管热性能试验的影响
作者：于海燕
摘要：
本文是在大量现场试验的基础上，严格按照IEC 61215-2005和DIN V VDE
0126-5:2008标准测试所得到分析试验数据，总结出温度和电流对接线盒旁路二
极管热试验的影响。
关键字：
烘箱温度 电流参数 二极管的壳体温度
光伏组件接线盒中旁路二极管一般连在几列相互并串联的电池片两端，与之
相并联。当所有的电池片都被充分照射并正常地产生能量时，旁路二极管反偏，
电流经各电池片流过。当流过某个电池片的电流减少而该电池片变为反偏时，与
之并联的旁路二极管变为正偏而导通，电流则经旁路二极管流过，绕过了不能正
常工作的电池片，从而防止该电池损坏。
从最理想的角度来说，每一个电池片都应连上一个旁路二极管，但这样就很
不经济了。并且，光伏组件各电池片的位置比较集中，接上相应的二极管之后，
还得为这些二极管提供充分的散热条件。因此，实际运用时一般比较合理的方法
是使用一个旁路二极管为多个相互连接的电池分组提供保护。这样可以降低光伏
组件的生产成本，但也会使其性能受到不利的影响。其实，若某串电池片中某一
电池片的输出功率下降。那么这串电池片，其中包括那些工作正常的电池片，便
会因旁路二极管的作用而与整个光伏组件系统隔离。这样就会是整个光伏组件的
输出功率因某一个电池片的失效而出现过多的下降。
目前光伏组件接线盒常用的二极管多为10SQ050、10SQ045、12SQ045、10A10、
MBR1545S、MBR1545CT、SB1050等，这些二极管为低功耗、超高速半导体器件, 最
显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通门限电压和正向
压降都比PN结二极管低（约低0.2V）。
IEC 61215-2005《地面用晶体硅光伏组件-设计鉴定和定型》10.18 旁路二
极管热性能试验和 DIN V VDE 0126-5:2008《光伏组件接线盒》H1旁路二极管
热性能试验中详细介绍了旁路二极管热性能试验具体的操作步骤，根据大量现场
二极管热试验的具体数据分析，阐述温度和电流对二极管的温度的影响。
一．试验环境温度的影响
两测试标准中都规定：加热试验样品至75℃±5℃。那么样品接线盒的试验
测试温度不同，对最终的测试结果有什么影响呢？以两种不同排列方式的接线盒
为样品，做简单的阐述。
（一）两排二极管并联排列的接线盒（如图一）：
图一
试验条件：给样品接线盒通以额定电流13A，控制其它的测试条件不变，改
变样品接线盒所处的环境温度：
1）将样品接线盒加热至70℃，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图二
2） 将样品接线盒加热至75℃，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图三
3） 将样品接线盒加热至80℃，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图四
4） 将样品接线盒加热至85℃，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图五
5） 将样品接线盒加热至90℃，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图六
（二）单排二极管串联排列的接线盒（如图七）：
.
图七
试验条件：给样品接线盒通以额定电流8A，控制其它的测试条件不变，改变
样品接线盒所处的环境温度：
1）将样品接线盒加热至70℃，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图八
2） 将样品接线盒加热至75℃，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图九
3）将样品接线盒加热至80℃，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图十
4） 将样品接线盒加热至85℃，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图十一
5） 将样品接线盒加热至90℃，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图十二
从上面两种接线盒的测试数据输出图表可以看出，在控制其他的测试条件
不变的情况下接线盒二极管的壳体温度随着环境温度的升高而增大，环境温度越
高，二极管壳体温度增加的幅度越大。
二．测试电流的影响
两测试标准中规定：对样品接线盒通以等于额定电流大小的电流。那么当给
样品接线盒通的电流不同时，对最终的测试结果有什么影响呢？以两排二极管并
联排列的接线盒为例做试验。
将样品接线盒加热至75°C，控制其他的测试条件不变，给样品接线盒通以
不同的测试电流：
1）给样品接线盒通以10A的电流，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图十三
2）给样品接线盒通以11A的电流，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图十四
3）给样品接线盒通以12A的电流，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图十五
4）给样品接线盒通以13A的电流，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图十六
5）给样品接线盒通以14A的电流，保持30min（此时二极管的温度已经稳定），
测试二极管壳体的温度和时间的曲线图如下：
图十七
从上面的测试数据输出图表可以看出，在控制其他的条件不变的情况
下，二极管的壳体温度随着测试电流的的升高而增大，测试电流越高，二极
管壳体温度增加的幅度越大。但是，测试电流不可以超过二极管的最大正向
电流。
三、结论：
由上述两组试验的数据可以看出，烘箱温度和直流电源设置电流对二极
管热性能结果有着直接的影响。因此，在试验准备前需对老化烘箱和电源进
行检定，确定温度和电流的实际量值、并充分考虑除设备外的操作方法、人
员等方面因数。
光伏支架及组件安装技巧详解
光伏⽀架及组件安装技巧详解⼀、安装前准备⼯作1.光伏⽀架及组件在安装前到达场地要选择合理的位置安放，同时周围环境要保持通风⼲燥。
⽀架及组件到场后，检查外包装是否有变形或者损坏，如有损坏，及时联系⼚家进⾏更换。
2.⼯程施⼯前对现场进⾏核实，⽆问题后，按照图纸中标识的基线位置进⾏测量放线，并控制每个⽅阵的直⾓⽅向。
核算设计图纸，计算出各区域的⽀架导轨、配件及组件的使⽤量，按照分布区域数量及施⼯流程分批上料。
⼆、⽀架及组件安装1.⽀架安装依据设计图纸，先进⾏定位放线，彩钢屋⾯主要是夹具的定位，之后进⾏导轨的安装，要注意夹具的间距、同排组件导轨及相邻两排组件导轨的间距。
导轨的安装应按照中间段、两端段、导轨连接件顺序安装，导轨安装完成后，检查每根导轨的⽔平度，每跨导轨的弯曲度不得⼤于1mm。
完成⼀组⽀架安装后,进⾏⽀架位置的精确校核。
要注意前后排的间距、设计中要求离墙边的距离等。
另外，安装⽀架⽴柱、横梁及导轨时不要⼀次性将螺栓紧固到位，⽀架全部调平直后将螺栓全部紧固。
2.组件安装a.太阳能电池板安装与固定太阳能电池板的安装应⾃下⽽上，逐步安装并且做到横平竖直，同⽅陈内电池板间距要保持⼀致，同时也要注意电池板的接线盒的⽅向。
电池板固定时，要⽤螺栓将组件与钢结构中链条进⾏固定，电池板与导轨之间加上双刺垫⽚，套上⼀个中间夹具和侧⾯夹具后，⽤螺母锁死。
b.电池板接线根据设计图纸确定电池板的接线⽅式，接线时应注意勿将正负极接反，保证接线正确。
当每串电池板连接完毕后，检查电池板串开路电压是否正确，连接⽆误后断开⼀块板的接线，进⾏后续⼯序的操作。
c.⽅阵布线组件⽅阵的布线应有⽀撑、固紧、防护等措施，导线应留有适当余量，布线⽅式应符合设计图纸的规定。
连接导线的接头应当镀锡，多股导线应压接接线端⼦，每处接线端最多允许两根芯线，并且两根芯线间要加垫⽚，所有接线螺丝均应拧紧。
⽅阵组件布线完成后，应当对布线、组件连线和⽅阵引出电缆进⾏核对检查，⽆问题后，电⼯负责测量，相邻两个⽅阵电压误差在5V，电流误差5%以内。
光伏组件安装过程质量管理规定施
光伏组件安装过程中质量管理规定前言光伏组件在整体的电站建设成本中约占据57。
14%的比列（甚至更高），并且安装工作量大,因此光伏组件安装过程中的质量控制与预防显得尤为重要，为了预防和控制施工过程中将会出现的组件相关问题,编制本套规定，以加强施工管理意识和文明施工行为。
一、光伏组件常见的质量问题光伏组件常见的问题有热斑、隐裂、功率衰减。
对于以上常见问题，项目现场应配备相应的专业检测设备，如红外检测仪(检测组件的热斑问题)、EL检测仪（检测组件隐裂、内部碎片、虚焊、断栅）等，以具备基本的检测手段和条件，针对光伏组件在安装过程中将会出现的问题，可控的具体措施如下：1、光伏组件的接收组件出厂运输责任在生产厂商,需要明确界定好责任划分，同时专业的组件生产商会有严格的运输标准要求,我方项目现场接收时要特别细致，确保接收的组件完好无损,对于有问题的组件不予接收,并要求生产厂家及时进行处理，以便影响项目进度；（详见项目物资管理规定中开箱验收单)2、组件抵达现场后，在卸车接收之前，项目部应做好安全教育工作，旨在安全卸车接收，确保组件的“安全”，需要项目部提前组织项目管理团队、监理方、施工方的三方会议,做好技术交底工作，明确组件卸车过程中的各项要求；卸车时应特别注意“慢”、“稳”，首先检查吊装、装卸设备是否良好运转；现场人员佩戴安全施工防护用品，确保人员安全；吊装时，吊带应加装支撑架，防止吊带对组件的挤压、用力不均匀造成的组件损坏；上升及下降过程应平稳缓慢，不应产生较大晃动，防止造成组件破损.叉卸时,应对准箱装组件上标记的叉卸位置进行叉卸作业，不得随意叉卸，卸车相关人员精神状态是否饱满，并要求组件厂商、项目管理团队、监理方、施工单位四方到场，确认组件数量、规格型号是否与货单一致，检查组件外包装有无变形、碰撞、损坏、划痕等，检查并保管好相关组件产品合格证、出厂检验报告,并做好相关记录。
组件卸车后应摆放在平坦、坚实的地面，严禁倾斜、防止倾倒，并且光伏组件防止区域不应影响交通道路.二、光伏组件的现场保管工作1、组件的现场保管工作应由项目部设备管理专员负责，监理方指派专人监管协调，施工单位全员参与保管与安全预防工作；2、组件保管区域做好安全监控,最好安装安防视频装置，设备管理专员、监理专人进行每日巡检，施工单位配合，将日常管理状况以日报的形式汇报项目管理组,以确保组件不产生丢失、人为损坏；3、对于已经开箱的组件的保管需要保证组件正面朝上平放,底部垫有木质托盘或者电池组件包装物，严禁斜放或者悬空,严禁将电池板引出线及接插头覆压扯拽，严禁将组件背面直接暴露在阳光下。
光伏组件安装手册
光伏组件安装手册晶澳太阳能光伏组件安装手册本手册适用于如下产品型号：单晶JAM5(L)-72-***/SIJAM6-60-***/SIJAM6-72-***/SIJAM5(BK)(L)-72-***/SIJAM6(BK)-60-***/SIJAM6(BK)-72-***/SI多晶JAP6-60-***JAP6-60-***/3BBJAP6-72-***JAP6-72-***/3BBJAP6(BK)-60-***JAP6(BK)-60-***/3BBJAP6(BK)-72-***JAP6(BK)-72-***/3BB晶枫JAP6-60-***/MPJAP6-72-***/MPJAP6(BK)-60-***/MPJAP6(BK)-72-***/MP注：“***”表示组件具体功率档位，每5W一个档位。
“(BK)”代表黑色组件。
重要安全须知本安装手册提供了上海晶澳太阳能科技有限公司(以下称为“晶澳”)光伏发电组件模块（以下称为“组件”）的安装和安全使用的信息。
在组件安装和日常维护中，应遵守本指南的所有安全防范措施和当地法规。
安装组件系统需要有专业技能和知识，并且只能由合格的人员进行安装。
在安装和使用组件之前，请仔细阅读本安装手册。
安装人员应熟悉此系统的机械和电气要求。
请妥善保管本手册，以备将来维护与保养或组件需出售或处理时参考。
如有任何疑问，请联系晶澳全球质量及客户服务部，请他们做进一步的解释。
1. 介绍首先非常感谢您选用晶澳光伏组件本安装手册包含有重要的电气和机械安装信息，在您安装晶澳组件前，请首先了解这些信息。
此外，手册中还包含了一些其他的您必须熟悉的安全信息。
手册中所有的内容均属于晶澳的知识财产，这些财产源于晶澳长期的技术探索和经验积累。
本安装手册不具备任何质保书的意义，不论是明示或者暗示。
未规定在组件安装、操作、使用或者维护过程中产生或由此引起的或与此有关的损失、组件损坏或者其他费用的赔偿方案。
润阳太阳能光伏组件安装手册-中文说明书
润阳光伏组件安装手册2023 Ver 1.0本手册包含润阳新能源（以下简称“润阳”）光伏组件（以下简称“组件”）安装的重要安装说明。
安装人员工作时，应遵循本手册说明的全部安全防范措施描述。
安装光伏系统需要专门的技能和知识。
安装只能由合格人员执行。
在安装光伏系统之前，安装人员应熟悉其机械和电气要求。
将本指南保存在安全的地方，以备将来在维护，出售或处置组件时参考。
如有任何疑问，请联系我们的全球技术支持部门以获取更多信息。
1. 介绍感谢您选择润阳光伏组件！本安装手册包含电气和机械安装的基本信息，您在处理和安装润阳光伏组件之前必须了解这些信息。
本手册还包含您需要熟悉的安全信息。
本手册中描述的所有信息均为润阳的知识产权，并基于润阳已获得和积累的技术和经验。
本手册不构成任何明示或暗示的质保。
对于因组件的安装、操作、使用或维护引起的或以任何方式与之相关的损失、损坏或费用，润阳不承担任何责任。
润阳对因使用组件可能导致的任何侵犯第三方专利或其他权利的行为不承担任何责任。
润阳保留更改产品、规格或安装手册的权利。
不遵守本手册中列出的要求将使润阳在向直接客户销售的同时提供的组件有限质保失效。
请将本手册的副本提供给光伏系统所有者以供参考，并告知他们安全、操作和维护的所有相关方面信息。
2. 代码和法规光伏系统的机械和电气安装应按照所有适用规范进行，包括电气规范、建筑规范和电力设施互连要求。
这些要求可能因安装位置而异。
要求也可能因系统电压或者直流和交流应用的差异而不同。
联系当地监管机构以了解相应规定。
3. 一般信息3.1. 产品鉴别3.1.1. 铭牌：铭牌描述了产品类型、峰值功率、最大功率电压、开路电压、短路电流，均在标准测试条件下测得；认证标志，最大系统电压等等3.1.2. 条码：每个组件都有一个唯一的序列号。
序列号有20位数字。
第6、7位为年码，第8、9位为月码，第10、11位为数据码。
例如， H0101220627000401133表示该组件是在 2022.06.27 组装和测试的。
光伏发电工程施工要点
光伏发电工程施工要点随着环境保护意识的增强和可再生能源的重要性日益凸显，光伏发电作为一种清洁、可持续的能源形式，得到了广泛关注和应用。
光伏发电工程作为光伏发电系统的核心，其施工质量直接影响着系统的性能和发电效率。
本文将从光伏发电工程施工的准备工作、组件安装、接线与调试以及安全注意事项等方面进行探讨，以期为光伏发电工程的施工提供一些要点和指导。
一、准备工作在光伏发电工程施工之前，必须进行充分的准备工作。
首先，需要对工程的施工区域进行勘测和评估，确定光伏组件的安装位置和角度，以确保光照条件的充足和最大化发电效果。
其次，需要进行土地平整和基础建设，确保光伏组件的安装平稳可靠。
此外，还需要进行电力接入的规划和设计，确定光伏发电系统与电网的连接方式和容量，确保电力的安全传输和分配。
二、组件安装光伏组件的安装是光伏发电工程中最重要的环节之一。
在进行组件安装之前，需要对组件进行检查和测试，确保其质量和性能符合要求。
在安装过程中，需要注意以下几点。
首先，要确保组件的安装角度和方向正确，以最大程度地接收阳光。
其次，要注意组件之间的间距和排列方式，以充分利用有限的空间。
同时，还要注意组件与支架的连接牢固可靠，以抵御风力和其他外力的作用。
最后，要进行组件的定位和固定，确保其稳定性和安全性。
三、接线与调试接线与调试是光伏发电工程的关键环节之一。
在进行接线之前，需要对光伏发电系统的电路进行规划和设计，确保电流的传输和分配效果良好。
在接线过程中，需要注意以下几点。
首先，要选择符合要求的电缆和接线盒，以确保电流的安全传输和导电效果。
其次，要注意接线的顺序和方式，确保电路的连通性和可靠性。
同时，还要进行接线的检查和测试，确保电流的稳定和正常运行。
在接线完成后，需要进行系统的调试和检测，以确保光伏发电系统的性能和发电效率符合要求。
四、安全注意事项在光伏发电工程施工过程中，安全是至关重要的。
首先，要确保工作人员具备相关的安全知识和技能，遵守施工规范和操作规程。

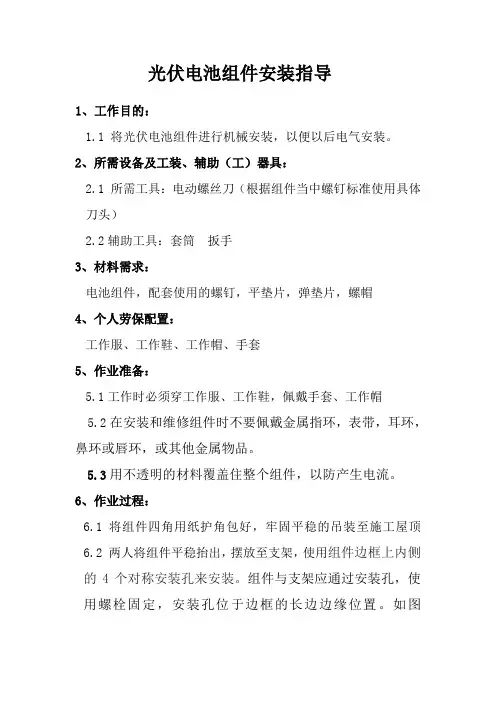

光伏电池组件安装指导
