封隔器理论基础与应用
封隔器及控制件解剖
上，依靠管柱部分的重量，压到胶 筒上，使胶筒直径变大，密封油套 管环形空间。
解封：上提管柱，胶筒即可收回； 继续上提管柱，锥体退出卡瓦，卡 瓦收回解卡；与此同时，胶筒继续 径向收缩完成解封。
⑶主要技术参数 最大外径：114mm 内通径：50mm
座封载荷：60～100KN 工作压力：上压为15,25MPa， 下压为≤8MPa 工作温度：120℃ 锥角：30° 防座距：520mm 适应套管内径：117.2～132mm ⑷技术要求 ①下管柱时，轨迹管上扶正器
匀性，造成胶筒轴线偏离套管轴线 的现象。
偏心△L=(L1-L2)/2，其中L1为 最大间隙，L2最小间隙。
③突出：胶筒在密封环形空间 (l1 l2) / 2
过程中，其肩部被挤入环形空间的 现象。
特点：胶筒强度越低，挤入越 多，反之，挤入越少。
⑵质量及要求
①外观质量：不影响使用条件 下，轻微损伤（不在重要位置）是 合格的。
轻微损伤指的是气泡直径小于 1mm，气泡面积小于15mm2；凹坑直径 小于1mm，凹坑面积小于40mm2。
五、江汉常用封隔器介绍
1、类型： 压缩式封隔器：原JH151型封隔
器（Y111-114封隔器）、原JH252型 封隔器（Y211-114封隔器）、Y341114系列水力压缩式封隔器。
扩张式封隔器：原JH475-8 （K344-110封隔器）注水封隔器、 原JH453（K344-114封隔器）措施封 隔器 和原JH458（K344-114封隔器） 型肩部保护封隔器。
8、工作温度：胶筒在井下所接 触介质的最高温度。
四、封隔器胶筒技术要求
1、压缩式胶筒技术要求： ⑴名词术语 座封力：使压缩式胶筒密封住 油套环形空间（即座封），并能承 受规定的工作压差所需的轴向压缩 力。 压缩距：胶筒在座封时，其轴 向被压缩的长度。 工作压差：胶筒密封油套管的 环形空间后，在工作状态下，胶筒
封隔器的工作原理
封隔器的工作原理封隔器是一种常见的工业设备，用于在管道系统中实现流体的封闭和控制。
它的工作原理基于阀门的开启和关闭，通过调节阀门的位置来控制流体的流动。
下面将详细介绍封隔器的工作原理。
1. 封隔器的组成部分封隔器主要由阀体、阀盖、阀门、密封圈和操作装置等组成。
阀体和阀盖通常由铸铁或钢材制成，用于容纳阀门和密封圈。
阀门是封隔器的核心部件，可以通过操作装置的控制来实现开启和关闭。
2. 封隔器的工作原理封隔器的工作原理可以分为以下几个步骤：步骤1: 开启阀门当需要流体通过管道时，操作装置会控制阀门打开。
此时，阀门的开启状态允许流体自由流动，无阻碍地通过管道。
步骤2: 关闭阀门当需要停止或控制流体流动时，操作装置会控制阀门关闭。
阀门关闭后，流体无法通过管道，实现了流体的封闭和控制。
步骤3: 密封性能封隔器的密封性能非常重要，它能够确保阀门关闭后，流体不会泄漏或逆流。
密封圈的设计和材料选择对封隔器的密封性能起着关键作用。
步骤4: 操作装置操作装置通常由手动、电动或气动装置组成，用于控制阀门的开启和关闭。
手动操作装置通过手动旋转或推拉方式控制阀门的位置，电动和气动操作装置通过电动机或气动装置实现远程控制。
3. 封隔器的应用领域封隔器广泛应用于石油、化工、电力、冶金、制药等行业的管道系统中，用于流体的封闭、调节和控制。
具体应用包括以下几个方面：- 管道封闭：封隔器可以用于临时封闭管道，以便进行维修、清洗或更换设备。
- 流量调节：通过调节阀门的开启程度，可以控制流体的流量，满足不同工艺要求。
- 压力控制：封隔器可以用于控制管道系统中的压力，保证系统的安全运行。
- 流体分流：通过设置多个阀门，可以实现流体在不同管道之间的分流和合流。
4. 封隔器的优势和特点封隔器作为管道系统中的重要设备，具有以下优势和特点：- 灵活性：封隔器可以根据实际需求进行开启和关闭，实现流体的灵活控制。
- 可靠性：封隔器采用高质量的材料和密封圈，具有良好的密封性能和可靠性。
裸眼井封隔器及其应用
裸眼井封隔器及其应用(江汉油田分公司采油工艺研究院井下工具研究所)摘要近年来裸眼井越来越多,对裸眼井地层进行酸化、压裂、注水、堵水与试油试气等分层措施作业需要使用裸眼封隔器。
为了满足这种需要,研究了K341、K342、K344三种类型的裸眼井封隔器。
现场应用时,其最大密封系数达到了1、486,远远大于普通压缩式封隔器密封系数1、1～1、15的水平,最高工作压差达到47MPa,最高工作温度达到142℃。
介绍了这三种封隔器的工作原理、现场施工管柱与现场使用情况。
关键词裸眼井裸眼封隔器管柱应用前言因油气田开发的需要以及完井技术的发展,油气井尤其就是碳酸盐岩等致密地层钻探的油气井,采用裸眼井完井的方式日益增多。
裸眼井需要裸眼封隔器才能进行酸化、压裂、注水、堵水与试油试气等分层措施作业,由此导致对裸眼井封隔器需求的增长。
裸眼井在钻井过程中,有时需要进行中途测试,以取得较为详细的资料,对地层进行更加准确的判断,由此决定就是否追加投入,继续完成下步施工,从而节省不必要的开支。
裸眼井封隔器还可以用在套管变形井与一些常规封隔器不适宜应用的油井的采油、堵水、措施作业等。
在采油井中,勘探初期的探井往往使用一些特殊尺寸的套管完井,后期采油中这些井缺少配套的井下封隔器,裸眼井封隔器则能够满足这些井的酸化、压裂、注水、堵水与试油试气等分层措施作业的施工需求。
工作原理一、扩张式胶筒(一)结构其结构分三层,以弹性不锈钢片做叠层骨架,加以内胶筒、外筒组成。
(二)主要特点1、扩张系数大,可以达到1、2～1、6,即可用小直径胶筒封隔大直径井眼。
2、容易扩张与收缩,即易坐封与解封,胶筒压差为1～1、5MPa即可实现封隔器胶筒的初封。
3、耐高温125～150℃,最高达180℃。
4、承压差大,最大工作密封压力达到50MPa以上。
5、残余变形小,通常残余变形不超过2％。
6、对井眼适应性强,可用于先期完井的裸眼井、套管侧钻开窗井、后期完井的裸眼井、组合套管井与特殊套管井的工艺措施中。
封隔器的工作原理
封隔器的工作原理1、自封式封隔器的工作原理自封式的封隔器就是靠封隔件外经与套管内径的过盈和压差以实现密封的封器。
以自封式封隔器——Z331 系列为例，简要说明其工作原理。
Z331 系列封隔器的工作原理：(1)坐封：Z331 封隔器是一种自封式封隔器，在下井后，依靠皮碗与套管内径的微小过盈使皮碗适度贴紧在套管内壁上，将封隔器上下两端的环形空间隔开。
当皮碗张开端压力大于另一端压力时，此压力差使皮碗进一步张开，更紧地贴在套管内壁上，从而使封隔器皮碗与套管内壁密封良好，达到封隔环空的目的。
当封隔器两端存在与上述方向相反的压力差时，将迫使封隔器皮碗收缩，此时，封隔器上下两端相互连通。
所以，Z331 封隔器属于单向承压型封隔器。
(2)解封：在下次作业需要解封提管柱时，直接上提管柱即可提出封隔器，此时一般增加负荷2～5kN。
由上述可知：Z331 封隔器不需要专门的坐封和解封操作程序，坐、解封方便可靠，而且当地层少量出砂或有其它机械杂物时，仍可加大提升负荷(50～80kN)将皮碗拉坏，方便地提出井.内管柱，避免了更复杂的井下作业，这是其它封隔器无法做到的。
2、压缩式封隔器的工作原理压缩式的封隔器就是靠轴向力压缩封隔件，使封隔件直径变大以实现密封的封隔器。
以Y441B 型双向锚定封隔器为例简要说明其工作原理：Y441B型双向锚定封隔器是一种单卡瓦双锥体锚定式封隔器，它利用液压坐封、提放管柱解封。
Y44lB型双向锚定封隔器主要由平衡、密封、坐封、锁紧、锚定和解封六大部分组成。
工作原理：(1)坐封封隔器下至设计位置后，从油管加液压，液压力传入封隔器液缸后，推动下活塞下行将卡瓦撑开并锚定在套管上，同时上活塞锁块被释放，此时液压力推动上活塞上行压缩封隔件，封闭油套环空，卸压后锁紧机构锁紧，防止封隔件回弹。
坐封平衡机构的设计可平衡中心管的受力，防止内外中心管产生相对位移。
(2)承压工作时，由于封隔件上下液体压力不同将产生一定的液压力，而这些力均可通过锚定机构作用到套管上。
封隔器型与原理
封隔器型与原理标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]封隔器的分类及型号编制⑴封隔器的分类封隔器封隔件实现密封的方式进行分类。
自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。
压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封的封隔器。
扩张式：靠径向力作用于封隔件内腔，使封隔件外径扩大实现密封的封隔器。
组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。
⑵封隔器型号编制编制方法：按封隔器分类代号、固定方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度/工作压差六个参数依次排列，进行型号编制，其形式如下：SHAPE \* MERGEFORMAT图 8代号说明：分类代号：用分类名称第一个汉字的拼音大写字母表示，组合式用各式的分类代号组合表示。
见表2。
表2 分类代号固定方式代号：用阿拉伯数字表示，见表3。
表3 固定方式代号坐封方式代号：用阿拉伯数字表示，见表4。
表4 坐封方式代号解封方式代号：用阿拉伯数字表示，见表5。
表5 解封方式代号钢体最大外径：用阿拉伯数字表示，单位为毫米(mm)。
工作温度：用阿拉伯数字表示，单位为摄氏度(℃)。
工作压差：用阿拉伯数字表示，单位为兆。
常用分层注水工具的结构、原理4.2.1封隔器随着现场井况的变化，封隔器也随之逐步改进，形成了多种多样的、满足各种条件的封隔器。
但其最基本的原理都是相通的。
下面介绍几种最基本的封隔器的结构和原理。
⑴ Y211封隔器①结构：见图9。
图9 Y211封隔器1-上接头 2-调节环 3-“O”型圈 4-边胶筒 5-隔环 6-中胶筒 7-中心管 8-楔形体帽 9-档环 10-防松螺钉 11- 楔形体12-防松螺钉 13-限位螺钉 14-卡瓦 15-大卡瓦档环 16-固定螺钉 17-连接环 18-小卡瓦档块 19-防松螺钉 20-护罩 21-弹簧 22-锁环套 23-档球套 24-档球 25-顶套 26-扶正体 27-压环 28-摩擦块 29-压簧 30-限钉压环 31-滑环 32-轨道销钉 33-防松螺钉 34-下接头②工作原理：(运动轨迹是花键槽，短槽上死点A，长槽上死点C，B过渡点)坐封：按所需坐封高度上提管柱后下放管柱，由件26～30组成的扶正器依靠弹簧29的弹力造成摩擦块28与套管壁的摩擦力，扶正器则沿中心管7轨迹槽运动，轨道销钉32从原来的短槽上死点A经过B到达长槽上死点C的坐封位置。

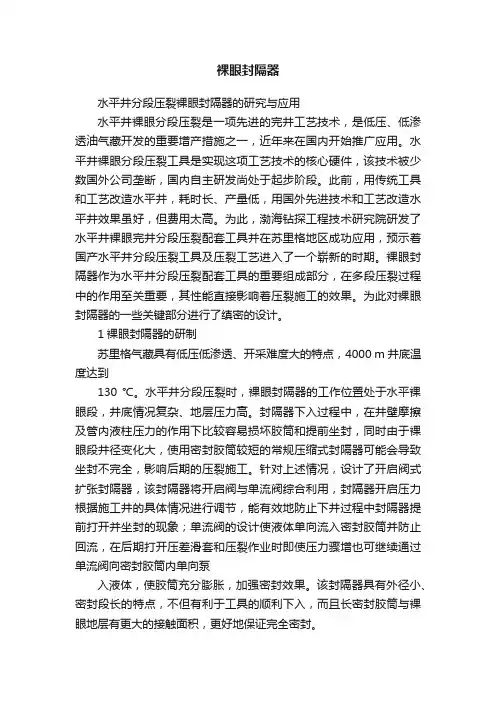

裸眼封隔器
裸眼封隔器水平井分段压裂裸眼封隔器的研究与应用水平井裸眼分段压裂是一项先进的完井工艺技术，是低压、低渗透油气藏开发的重要增产措施之一，近年来在国内开始推广应用。
水平井裸眼分段压裂工具是实现这项工艺技术的核心硬件，该技术被少数国外公司垄断，国内自主研发尚处于起步阶段。
此前，用传统工具和工艺改造水平井，耗时长、产量低，用国外先进技术和工艺改造水平井效果虽好，但费用太高。
为此，渤海钻探工程技术研究院研发了水平井裸眼完井分段压裂配套工具并在苏里格地区成功应用，预示着国产水平井分段压裂工具及压裂工艺进入了一个崭新的时期。
裸眼封隔器作为水平井分段压裂配套工具的重要组成部分，在多段压裂过程中的作用至关重要，其性能直接影响着压裂施工的效果。
为此对裸眼封隔器的一些关键部分进行了缜密的设计。
1裸眼封隔器的研制苏里格气藏具有低压低渗透、开采难度大的特点，4000 m 井底温度达到130 ℃。
水平井分段压裂时，裸眼封隔器的工作位置处于水平裸眼段，井底情况复杂、地层压力高。
封隔器下入过程中，在井壁摩擦及管内液柱压力的作用下比较容易损坏胶筒和提前坐封，同时由于裸眼段井径变化大，使用密封胶筒较短的常规压缩式封隔器可能会导致坐封不完全，影响后期的压裂施工。
针对上述情况，设计了开启阀式扩张封隔器，该封隔器将开启阀与单流阀综合利用，封隔器开启压力根据施工井的具体情况进行调节，能有效地防止下井过程中封隔器提前打开并坐封的现象；单流阀的设计使液体单向流入密封胶筒并防止回流，在后期打开压差滑套和压裂作业时即使压力骤增也可继续通过单流阀向密封胶筒内单向泵入液体，使胶筒充分膨胀，加强密封效果。
该封隔器具有外径小、密封段长的特点，不但有利于工具的顺利下入，而且长密封胶筒与裸眼地层有更大的接触面积，更好地保证完全密封。
2技术分析2.1结构及工作原理水平井裸眼完井分段压裂专用裸眼封隔器结构，该封隔器在现场配合自主研发的悬挂器、投球滑套、压差滑套、坐封球座等使用。
G6型封隔器工作原理及应用
应用及使用要求
11G6 封隔器的应用 表 1 所列是 5 口井 G6 封隔器配套一级两段分注措施应
用情况 。从表 1 中可以看出 ,一次作业成功率达到 100 % ,分 注合格率 100 %。其中应用最大井深 3 880 m ,最大注水压差 28 MPa ,最高注水压力 34 MPa ,最高油层温度 151 ℃。 21 使用要求
由外中心管 (10) “、O”型胶圈 、密封阀 (15) 组成 。 21 工作原理 211 封隔器的坐封过程
当封隔器随油管下至预定位置 ,此时销钉处于内轨迹中 心管的下死点 (a 点) ,上提油管至一定高度 (即 :坐封行程 + 管柱压重的上提高度) 右旋油管 1/ 4 圈 ,然后下放油管大约 坐封行程的一半 (至 b 点) 。多余的右旋扭力可以迫使销钉 处于拉伸台阶处 (c 点) ,此时可采用拉伸或压缩方式坐封隔 器。 21111 拉伸状态下坐封
上提管柱 ,轨迹中心管带动扶正体 、扶正块上行 ,下锥体 沿滑套撑开下卡瓦 ,下卡瓦牙嵌入套管 ,继续上提管柱坐封 上卡瓦 ,胶筒膨胀 ,紧接着压死下卡瓦 。同时 ,外心管内密封 阀与轨迹中心管密封配合 ,密封封隔器的上下环空 。 21112 压缩状态下坐封
下放管柱 ,扶正体 、扶正块可保证封隔器的下卡瓦套不 转动 ,上接头 、轨迹中心管下行 ,上卡瓦与上锥体接触 ,上卡 瓦被撑开的同时推动上锥体 、外中心管 、密封阀和密封系统 下行 ,下卡瓦沿导向滑套下移撑开下卡瓦 。至此 ,卡瓦支撑 管柱 ,胶筒被压缩 、坐封 ,外心管内的密封圈与轨迹中心管的 密封面配合 ,密封封隔器的上下环空 ,下卡瓦承受一定的管 柱负荷 ,卡牢在套管柱上 。无论是拉伸或压缩 ,待其坐封后 , 管柱可处于受压 、受拉或中性状态 。 212 封隔器的解封过程
