三. 芬尼克兹三联供机组介绍
25P空气源三联供外观图
五星级酒店暖通热水综合解决方案
第6页
芬尼克兹三联供机组介绍
1.巧妙将热水机组和空调机组合二为一，集功效性、实用性、节能性为一 体，具备制冷、供暖、供热水三位一体新型节能产品空气源三联供充分利 用了空气能和冷凝热，是一个高效、节能、环境保护新产品。 2.芬尼克兹空气源三联供系统设计灵活，控制简单，工作时仅有2组换热器 在工作，防止了管路长，回油难缺点，提升了系统稳定性和可靠性。 3、含有五种工作模式：
五星级酒店暖通热水综合解决方案
第20页
六.其它方案对比
1.变频多联机+热泵热水机方案： （1）变频多联机，在运行节能方面有一定优势。不过对于五 星级酒店，客房普通需要同时制冷，制暖两种需求，氟机在运 行时不能同时制冷和取暖，假如要满足需求，只能经过电加热 实现。相比之下，变频机节能优势将不再具备，能效比降低。 （2）变频机组安装需要铺设大量铜管，对施工安装要去极高， 系统一旦漏氟，故障机组所连接多联机只能全部停机，影响使 用。变频机组因为氟路长，雪种每年需要补充，后期维护费用 高。 （3）多联机方案，热水设备和空调设备需要两套系统，增加 了投资成本和运行费用。
（1）.单热水 （2）.单冷气 （3）.单暖气 （4）.热水和制冷 （5）.热 水或暖气
五星级酒店暖通热水综合解决方案
第7页
芬尼克兹三联供机组介绍
五星级酒店暖通热水综合解决方案
第8页
芬尼克兹三联供机组介绍
五星级酒店暖通热水综合解决方案
第9页
芬尼克兹三联供机组介绍
五星级酒店暖通热水综合解决方案
第10页
芬特（Festo）服务电机控制器CMMP-AS说明书
Motor controllers CMMP-AS,for servo motorsSubject to change –2013/052→Internet:/catalog/...Key featuresComparison of motor controllers Motor controller CMMD-AS CMMS-AS CMMP-AS CMMS-ST for motor type Servo motor Servo motor Servo motorStepper motor Positioning records 2x 636325563Measuring systemIncremental/absolute Analogue/incremental/absolut eIncremental Extended I/O interface4working modes Flexibly configurable4working modes Notification of remaining distance 1for n Separately for all positions 1for n TorquereductionNo Separately for all positions No Record linking LinearWith branching LinearSTO/SS1To EN 61800-5-2To EN 61800-5-2To EN 61800-5-2Features CompactnessMotion control•Small dimensions•Full integration of all components for controller and power section,including RS232and CANopen interface•Integrated brake chopper •Integrated EMC filters•Automatic actuation for a holding brake•Complies with the current CE and EN standards without additional external measures (motor cable length of up to 25m)•Digital absolute shaft encoder (EnDat/HIPERFACE)in single-turn and multi-turn versions•Can be operated as a torque,speed or position controller•Integrated position controller •Time-optimised (trapezoidal)or jerk-free (S-shaped)positioning•Absolute and relative movements •Point-to-point positioning with and without motion path smoothing •Position synchronisation •Electronic gear unit •255positioning records•Wide range of homing methodsFieldbus interfaces Input/outputIntegrated sequence control Integrated:Optional:•Freely programmable I/Os•High-resolution 16-bit analogue input•Jog/teach mode•Simple linking to a higher-level controller via I/O or fieldbus •Synchronous operation •Master/slave mode•Additional I/Os with the plug-in card CAMC-D-8E8A →13•Automatic sequence of positioning records without a higher-level controller•Linear and cyclical position sequences•Adjustable delay times•Branches and wait positions•Overlapping restart possible during the movementPROFIBUS ®,DeviceNet ®,CANopen ®,EtherCAT ®,SERCOS ®is a registered trademark of its respective trademark holder in certain countries.2013/05–Subject to change 3→Internet:/catalog/...Key featuresFeaturesIntegrated safety functions Interpolating multi-axis movement •The motor controller CMMP-AS supports the "Safe Torque off (STO)"and,by providing a reliable time delay,also supports "Safe Stop 1(SS1)"safety functions with protection against unexpected start-up in accordance with EN 61800-5-2•Protection against unexpectedstart-up•Two-channel disconnection of the output stage•Less external circuitry•Shorter response times in the event of an error•Faster restart,intermediate circuit remains charged•With a suitable controller,the CMMP-AS can perform pathmovements with interpolation via CANopen or Sercos.The controller specifies setpoint position values ina fixed time pattern to this end.In between,the servo position controller independently interpolates the data values between two data points.Travel program•Linking of any number ofpositioning records into a travel program•Step criteria for the travel program possible via digital inputs,for exampleMC –motion complete I/O –digitalinputsMCI/OLibrary for EPLANEPLAN macros for fast and reliable planning of electrical projects in combination with motor controllers,motors and cables.This enables a high level of planning reliability,standardisation ofdocumentation,no need to create symbols,graphics and master data.Cam disc functionality→15The "electronic cam disc"application type creates optimised motion profiles that generate less vibration and acceleration force at the machine.In addition,the motion of the motor is always synchronous in position with a master axis,which enables easy definition of overlapping,time-optimised motion sequences.To be able to use the cam disc function,you will need the Festo Configuration Tool (FCT)and also the curve editor →15.Key features:•High flexibility of the system.The mechanism does not need to be modified if the requirements for the curve shapes change.•User-friendly motion plan editor.All limits for position,speed and acceleration are immediately displayed in the editor.•Up to 16cam discs with a total of up to 2,048data points can be managed.The data points can be randomly distributed along the cam discs.•There are four digital trip cams coupled with each cam disc.•Each cam disc can be offset by a certain amount from the master axis.Subject to change –2013/054 Internet:/catalog/...Key featuresFCT software –Festo Configuration ToolSoftware platform for electric drives from Festo•All drives in a system can be managed and saved in a common project•Project and data management for all supported device types•Simple to use thanks to graphically supported parameter entry•Universal mode of operation for all drives•Working offline at your desk or online at the machineFHPP –Festo Handling and Positioning Profile Optimised data profileFesto has developed an optimised data profile,the "Festo Handling and Positioning Profile (FHPP)",that is tailored to handling and positioning applications.The FHPP data profile permits the actuation of Festo motor controllers,using a fieldbus interface,viastandardised control and status bytes.The following are defined,among others:–Operating modes –I/O data structure –Parameter objects –Sequence controlRecordselectionDirect modeParameter channel ...>Type codesCMMP—AS—C5—11A—P3TypeCMMP Motor controller,premiumMotor technologyAS AC synchronousNominal currentC2 2.5AC55AC1010AC2020AInput voltage3A100…230V AC11A3x230…480V ACNumber of phases–1-phaseP33-phaseInternet:/catalog/...2013/05–Subject to change5Technical data FieldbusinterfacesCertification for:CMMP-AS-C2/-C5/-C10General technical dataCMMP-AS-C2-3A C5-3A C5-11A-P3C10-11A-P3C20-11A-P3Type of mounting Screwed onto mounting plateDisplay7-segment displayParameterisation interface RS232(9,600…115,000bits/s)Active PFC Yes–Encoder interface input ResolverIncremental encoder with analogue or digital tracking signalsAbsolute encoder with EnDat V2.1serial/V2.2Absolute encoder with HIPERFACEAdditional input for synchronous/cam disc operationEncoder interface output Actual value feedback via encoder signals in speed control modeSetpoint specification for downstream slave driveResolution up to16,384pprBraking resistor,integrated[Ω]1651106847Pulse power of braking resistor[kVA] 1.1 1.68.512Braking resistor,external[Ω]≥ 100≥ 80≥ 6030≤ R ≤ 100 Impedance of setpoint input[kΩ]20Number of analogue outputs2Operating range of analogue outputs[V]±10Resolution of analogue outputs9bitsCharacteristics of analogue outputs Short circuit proofNumber of analogue inputs3Operating range of analogue inputs[V]±10Characteristics of analogue inputs1x differential,resolution16bit2x single-ended,resolution10bitConfigurable for speed setpoint value/torque setpoint value/position setpoint valueMains filter IntegratedMax.motor cable length[m]25(without external mains filter)Product weight[g]2,0002,1003,7008,000Technical data–Fieldbus interfaceInterfaces I/O CANopen EtherCat Profibus DP DeviceNet Number of digital logic outputs5Characteristics of digital logic outputs Freely configurableNumber of digital logic inputs10Operating range of logic inputs[V]8 (30)Characteristics of logic inputs Freely configurableProcess coupling16positioning records–255positioning records1)255positioning recordsCommunication profile–DS301,FHPP+DS301,FHPP+DP-V0/FHPP+FHPP+–DS301,DSP402DS301,DSP402–Max.fieldbus transmission rate[Mbps]–1100120.5Interface Integrated⏹⏹–––Optional––⏹→13⏹→13⏹→131)With additional I/O plug-in card CAMC-D8E8A→13.Subject to change–2013/05 6→Internet:/catalog/...Technical dataFunction blocks for PLC programmingProgramming software Controller manufacturer InterfacesCANopen EtherCat Profibus DP DeviceNetCoDeSys FestoBeckhoff⏹⏹⏹⏹Other manufacturersRSLogix5000Rockwell Automation–––⏹Step7Siemens––⏹–Electrical dataCMMP-AS-C2-3A C5-3A C5-11A-P3C10-11A-P3C20-11A-P3 Output dataOutput voltage range[V AC]3x0...2703x0 (360)Nominal current per phase,effective[A] 2.5551020Peak current per phase,effective[A]510102041.5Max.peak current duration[s]532Max.intermediate circuit voltage[V DC]320/3801)560Output frequency[Hz]0…1,000Load supplyNominal voltage phases13Input voltage range[V AC]100…230±10%3x230…480±10%Max.nominal input current[A]36 5.51120Rated output[VA]5001,0003,0006,00012,000Peak output[VA]1,0002,0006,00012,00025,000Mains frequency[Hz]50 (60)Logic supplyNominal voltage[V DC]24±20%Nominal current[A]0.55/2.052)0.65/2.152)1/3.52)Max.current of digital logic outputs[mA]1001)Without PFC/with PFC2)Max.current with brake and I/OsOperating and environmental conditionsCMMP-AS-C2-3A C5-3A C5-11A-P3C10-11A-P3C20-11A-P3 Digital logic outputs Galvanically isolatedLogic inputs Galvanically isolatedProtection class IP20Protective function I2t monitoringIntermediate circuit over-/undervoltageShort circuit in output stageStandstill monitoringAmbient temperature[°C]0…+50Storage temperature[°C]–25…+70Relative air humidity[%]0…90(non-condensing)CE marking(see declaration of conformity)To EU Low Voltage DirectiveTo EU EMC Directive1)To EU Machinery DirectiveCertification UL listed(OL)–C-TickCertificate issuing authority BG MFS10006DGUV MFS10027 Safety function Safe Torque off(STO)Safety Integrity Level(SIL)Safe Torque off(STO)/SIL2Performance Level(PL)Safe Torque off(STO)/Category3,Performance Level dNote on materials RoHS-compliant1)For information about the applicability of the component see the manufacturer’s EC declaration of conformity at:→Support→User documentation.If the component is subject to restrictions on usage in residential,office or commercial environments or small businesses,further measures to reduce the emitted interference may be necessary.CoDeSys®,Rockwell Automation®is a registered trademark of its respective trademark holder in certain countries.→Internet:/catalog/...2013/05–Subject to change7Technical dataView of motor controllerCMMP-AS-C2-3A, CMMP-AS-C5-3A CMMP-AS-C5-11A-P3, CMMP-AS-C10-11A-P31Earthing2Reset button3Ready/Bus LED4Status display5Control connection for relaydriver supply6Interface:RS2327Interface:CAN bus8Technology module slot9Screened connectionFrom above Fromunderneath1Earthing screw2Power supply3Incremental encoder interface(output)4Incremental encoder interface(input)4I/Ointerface1Encoder connection2Resolver connection3Motor connectionSubject to change–2013/05 8 Internet:/catalog/...2013/05–Subject to change 9Internet:/catalog/...Technical dataView of motor controller CMMP-AS-C20-11A-P34689aA aJ aB512371Power supply 2Motor connection 3Motor connection 4Reset button 5Ready/Bus LED 6Bus switched on 7Status display 8Interface:RS2329I/O interfaceaJIncremental encoder interface (output)aA Incremental encoder interface(input)aB Interface:CAN busFrom aboveFrom underneath1Technology module slots1Control connection for relaydriver supply2Encoder connection 3Resolver connectionTechnical dataType B1B2B3D1∅D2∅H1L1L2L3L4L5L6CMMP-AS-C2-3ACMMP-AS-C5-3A666130.710 5.5216277248226.520212.510.5Subject to change–2013/05 10→Internet:/catalog/...Technical dataType B1B2B3B4D1∅D2∅H1L1L2L3L4L5L6CMMP-AS-C5-11A-P3CMMP-AS-C10-11A-P3817638.140.110 5.5251326297275.325112.510.5Type B1B2D1∅D2∅H1L1L2L3L4L5CMMP-AS-C20-11A-P38341.5117263369329350612.52013/05–Subject to change11→Internet:/catalog/...Technical data12→Internet:/catalog/...Subject to change–2013/05AccessoriesTechnical dataGeneralMax.cable cross section[mm2]0.5Digital inputsNumber8Nominal voltage[V DC]24Voltage range[V]–30…+30(protected against reverse polarity and short circuit proof)Nominal value for True[V]8Nominal value for False[V]2Input impedance[kΩ] 4.7Digital outputsNumber8Nominal voltage[V DC]24Voltage range[V]+18…+30(protected against reverse polarity and short circuit proof,protection in the event of thermal overload) Output current[mA]100Short circuit,overcurrent protection[mA]500→Internet:/catalog/...2013/05–Subject to change13Subject to change –2013/0514 Internet:/catalog/...Accessories1)Comprising plug for power supply and plug for motor connection.The plug assortment is included in the scope of delivery of the motor controller.2)Plugs are included in the scope of delivery of the plug-in card CAMC-D-8E8A.AccessoriesInternet:/catalog/...2013/05–Subject to change15Accessories1)A manual in paper form is not included in the scope of delivery16 Internet:/catalog/...Subject to change–2013/05Product Range and Company OverviewThe Broadest Range of Automation ComponentsWith a comprehensive line of more than 30,000 automation components, Festo is capable of solving the most complex automation requirements.Supporting Advanced Automation… As No One Else Can!Festo is a leading global manufacturer of pneumatic and electromechanical systems, components and controls for industrial automation,with more than 12,000 employees in 56 national headquarters serving more than 180 countries. For more than 80 years, Festo hascontinuously elevated the state of manufacturing with innovations and optimized motion control solutions that deliver higher performing,more profitable automated manufacturing and processing equipment. Our dedication to the advancement of automation extends beyond technology to the education and development of current and future automation and robotics designers with simulation tools, teaching programs, and on-site services.Quality Assurance, ISO 9001 and ISO 14001 CertificationsFesto Corporation is committed to supply all Festo products and services that will meet or exceed our customers’ requirements in product quality, delivery, customer service and satisfaction.To meet this commitment, we strive to ensure a consistent, integrated, and systematic approach to management that will meet or exceed the requirements of the ISO 9001 standard for Quality Management and the ISO 14001 standard for Environmental Management.PLCs and I/O DevicesPLC's, operator interfaces, sensors and I/O devicesPneumaticsPneumatic linear and rotary actuators,valves, and air supplyElectromechanicalElectromechanical actuators, motors, controllers & drives A Complete Suite of Automation ServicesOur experienced engineers provide complete support at every stage of your development process, including: conceptualization, analysis, engineering, design, assembly, documentation, validation, and production.Complete SystemsShipment, stocking and storage servicesCustom Control CabinetsComprehensive engineering supportand on-site servicesCustom Automation ComponentsComplete custom engineered solutions© Copyright 2008, Festo Corporation. While every effort is made to ensure that all dimensions and specifications are correct, Festo cannot guarantee thatpublications are completely free of any error, in particular typing or printing errors. Accordingly, Festo cannot be held responsible for the same. For Liability and Warranty conditions, refer to our “Terms and Conditions of Sale”, available from your local Festo office. All rights reserved. No part of this publication may be reproduced, distributed, or transmitted in any form or by any means, electronic, mechanical, photocopying or otherwise, without the prior written permission of Festo.All technical data subject to change according to technical update.Printed on recycled paper at New Horizon Graphic, Inc., FSC certified as an environmentally friendly printing plant.Festo Regional Contact Center5300Explorer DriveMississauga,Ontario L4W 5G4Canada USA Customers:For ordering assistance,Call: 1.800.99.FESTO (1.800.993.3786)Fax: 1.800.96.FESTO (1.800.963.3786)Email:*************************.com For technical support,Call: 1.866.GO.FESTO (1.866.463.3786)Fax: 1.800.96.FESTO (1.800.963.3786)Email:************************.com Canadian Customers:Call: 1.877.GO.FESTO (1.877.463.3786)Fax: 1.877.FX.FESTO (1.877.393.3786)Email:*********************.comUSA HeadquartersFesto Corporation395Moreland Road P .O.Box 18023Hauppauge,NY 11788,USA /us USA Sales OfficesAppletonNorth 922Tower View Drive,Suite N Greenville,WI 54942,USA Boston120Presidential Way,Suite 330Woburn,MA 01801,USA Chicago1441East Business Center Drive Mt.Prospect,IL 60056,USA Dallas1825Lakeway Drive,Suite 600Lewisville,TX 75057,USADetroit –Automotive Engineering Center 2601Cambridge Court,Suite 320Auburn Hills,MI 48326,USA New York395Moreland RoadHauppauge,NY 11788,USA Silicon Valley4935Southfront Road,Suite F Livermore,CA 94550,USAFesto North AmericaUnited StatesWestern USAFesto Corporation 4935Southfront Road,Suite FLivermore,CA 94550,USA Phone:1.925.371.1099Fax: 1.925.245.1286Central USAFesto Corporation1441East Business Center DriveMt.Prospect,IL 60056,USA Phone:1.847.759.2600Fax: 1.847.768.9480Festo WorldwideArgentina Australia Austria BelarusBelgiumBrazil Bulgaria Canada Chile China Colombia Croatia Czech Republic Denmark Estonia Finland FranceGermanyGreat BritainGreece Hong Kong Hungary India IndonesiaIran IrelandIsrael ItalyJapan Latvia Lithuania MalaysiaMexico Netherlands New Zealand Norway PeruPhilippines Poland RomaniaRussiaSerbiaSingapore SlovakiaSlovenia South AfricaSouth KoreaSpainSwedenSwitzerland TaiwanThailandTurkeyUkraine United StatesVenezuelaUSA Headquarters,East :Festo Corp.,395Moreland Road,Hauppauge,NY 11788Phone:1.631.435.0800;Fax:1.631.435.8026;Email:******************/usHeadquarters:Festo Pneumatic,S.A.,Av.Ceylán 3,Col.Tequesquinahuac,54020Tlalnepantla,Edo.de MéxicoPhone:01152[55]53216600;Fax:01152[55]53216665;Email:*********************.com /mxCanadaMexicoHeadquarters:Festo Inc.,5300Explorer Drive,Mississauga,Ontario L4W 5G4Phone:1.905.624.9000;Fax:1.905.624.9001;Email:*********************.com www.festo.ca。
芬尼克兹 小精灵热泵热水器在别墅的应用
小精灵热泵热水器在别墅的应用PHNIX（集团）苏华强摘要本文介绍了PHNIX小精灵热泵热水器的特点，并说明其是一种不但节能，而且安装不占用家居空间，使用热水舒适度高的热水器。
关键词小精灵热泵热水器节能环保一、PHNIX小精灵热泵热水器具有如下特点：▲造型美观：机组采用流线型外观设计，结合室内装修更显高档尊贵。
▲经济实用：机组经济节能，用电量仅是太阳能热水器65%，燃气热水器的40%，电热水器的25%。
▲绿色环保：可选用新型制冷剂R417A、R407C工质，完全符合新时代的环保要求；在制热过程中没有任何有害废气、废渣产生，为用户提供舒适优质的生活环境。
▲安全可靠：采用制冷工质加热水，完全消除了普通热水器中有易燃、易爆、触电、煤气中毒等安全隐患，采用先进的智能控制与人性化的补水方式，即使在气温高到40℃低至-10℃的情况下，机组也能正常运行。
▲操作简单：操作方便简单，可进行定时开机、定时关机设定，还可根据气温变化对水温进行设定。
▲更方便：24小时备用，全自动运行；承压式大容量储水罐，真正实现中央热水功能，任何时候，一开水阀既有热水。
▲安装与操作简易：小精灵热泵热水器安装简易，对安装位置要求较少，可随意安装于通风良好的室内或室外。
使用LCD显示器，容易操作，随时查看温度及信息。
▲使用可靠：由于小精灵热泵热水器主要从空气中获取能量,在-10℃均可正常工作,故阴雨天对它影响较小，基本可全天候运作，保证热水供应。
▲亲水铝箔：高效亲水铝箔耐腐蚀翅片：热泵的翅片换热器很容易被污浊的翅片腐蚀，腐蚀以后不能进行正常的热交换，无法将空气和阳光中的热量快速传递到机组内部的热交换器，于是就会在热泵多年使用之后出现全天候制热能力下降等现象。
采用高效亲水铝箔耐腐蚀翅片，保证了热泵长期高效率可靠运行，在热泵制热时缩短化霜时间，提高制热能力。
▲不锈钢体：确保用户用水清洁。
▲用途多样：在制热水的同时，还可以用来室内余热回收，局部除湿，储藏室降温，通风换气用。
芬尼克兹空气源循环式三联供
PHNIX空气源循环式三联供的应用人类自从进入到21世纪，科学技术迅猛发展，生活水平不断提高。
可是被人们遗忘的是，我们在享受科学带来的高品质生活的同时，也对我们赖以生存的地球带来了近乎毁灭性的灾难———环境危机。
伴随着环境危机的同时，能源危机也随之而来。
或许我们大家看过电影《后天》或者是《2012》，大家对里面惊心动魄的场面感到害怕，可是扪心自问，这难道不是我们人类自己栽下的后果吗？PHNIX集团时刻走在科技时代的最前沿，将最能满足人们基本生活的高效产品作为研发方向的重点，空气源循环式三联供就是基于这样的开发背景下完成的新产品，空气源循环式三联供是继PHNIX集团09年相继推出《北极星》系列和《小玲珑》系列主打产品之后的推出的又一重大的全能新产品。
1空气源循环式三联供的性能原理图1 空气源循环式三联供的系统原理图以上是空气源循环式三联供的系统原理图，区别与国内市场上的空气源热泵不同，PHNIX集团的空气源循环式三联供巧妙的将热水机组和空调机组合二为一，集功能性、实用性、节能性为一体，具备制冷、供暖、供热水三位一体的新型全能产品。
空气源循环式三联供充分利用了空气能和冷凝热，是一种高效、节能、全能、环保的新产品。
空气源循环式三联供具有四种工作模式，四种模式下制冷剂的流向是：①热水模式压缩机→四通阀1 →热水侧换热器→节流阀A→室外翅片换热器→四通阀2→压缩机②制冷模式压缩机→四通阀1→四通阀2→室外翅片换热器→节流阀→空调侧换热器→四通阀2→压缩机③制热模式压缩机→四通阀1→四通阀2→空调侧换热器→节流阀→室外翅片换热器→四通阀2→压缩机④制冷+热水模式压缩机→四通阀1→热水侧换热器→节流阀→空调侧换热器→四通阀2→压缩机2空气源循环式三联供的技术特点1） 能效比高区别与市场上的同类机部分热回收的功能，空气源循环式三联供运行于制冷加热水模式时，实现冷凝废热全部回收，使能量得到综合利用，节能效果最明显――综合能效比≥7.0。
芬尼克兹控制器介绍
设定模式
制冷
实际运行模式 制冷
制冷+热水
制冷+热水
制热 制热+热水
制热 制热+热水
热水
热水
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
广东芬尼克兹节能设备有限公司
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 联机控制
1）主从机开关联机控制
特点：简单、灵活
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 联机控制
2）Modbus联机控制
②
(11)电子膨胀阀
（18）过滤器 （19）单向阀 （18）过滤器
（18）过滤器
（19）单向阀
(13)翅片换热器
（20）中压开关 (12)高压储液罐 (14)轴流风机
四通阀2
空气源热泵机组循环式三联供系列
CIT
25匹三相循环式三联供PASRW250S-V-QX制冷运行制冷剂流向
广东芬尼克兹节能设备有限公司
• 模块机
控制器组件 95005-310196 线控吕器组件 95005-310197
软件 35005-310196
硬件 20000-430002
软件 35005-310197
硬件 20000-430017
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
芬尼克兹(PHNIX)泳池恒温除湿热泵介绍
泳池恒温除湿热泵介绍一．芬尼克兹泳池恒温除湿热泵的应用与选型引言自2002年PHNIX集团第一台泳池热泵开始使用以来，8年中，PHNIX集团逐渐成为全球泳池热泵的领先者，60%的产品销往欧盟、北美、中东、澳洲、南非等海外发达地区。
因此PHNIX集团成为中国生产量最大的专业泳池热泵出口商，在欧洲市场占有率超过30%。
伴随着公司实力的强大，PHNIX国内市场日益红火，PHNIX泳池恒温除湿热泵作为泳池热泵的下一代产品，为国内市场的进一步壮大输入了新鲜血液。
1泳池恒温除湿热泵的原理图1泳池恒温除湿热泵原理图芬尼克兹泳池恒温除湿热泵的工作原理就是将池水表面蒸发的热损失回收利用，转移到池水和空气中，以满足池水和空气保温所需的热量。
首先暖湿空气流经蒸发器，温度下降，暖水汽凝结成冷水从空气中分离出来，使空气干爽，实现空气的除湿功能；空气冷却、水汽凝结及冷却过程中释放出的热能被冷媒吸收。
第二步高温冷媒吸收热能，经热交换器加热池水，实现池水加热功能；另外一部分热量经过再热器，加热冷却的室内空气，实现空气的加热功能。
2PHNIX泳池恒温除湿热泵的特点2.1功能强大一台主机配合除湿风柜可同时提供泳池恒温、加热、除湿三种功能，配合全新设计的微电脑控制系统，可实现自动模式切换，操控简单，保护功能齐全，功能强大。
2.2超高能效系统采用国际知名品牌制冷配件，配合全新设计的氟路系统，运行效率高，尤其在加热+除湿模式下，综合能效比10以上，节能效果非常显著。
2.3稳定高效采用高效套管换热器，泳池水回路和冷媒回路逆流布置，可保证出口冷媒过冷度，提高系统效率；通过5.0MPa压力测试，确保换热器安全稳定运行。
螺旋盘管，使水路通畅，便于实施冷冻清洗；冷冻清洗可缩短停机时间，并避免化学药剂的使用；制冷剂回路与壳体间隙小，不会造成润滑油滞留，回油顺畅；水路盘管无内部接头，降低了泄露概率。
2.4安全环保采用热泵技术加热泳池用水并维持其温度恒定，实现了水电隔离，相比燃气加热系统，整个加热过程无燃烧，无废气排放，相比电锅炉加热系统，真正实现了安全环保。
芬尼克兹高、低温热泵介绍课件
和空间要求。
热泵的能效比与节能效果
高能效比
节能显著
热泵的能效比（COP）较高，意味着在产生 相同热量的情况下，消耗的能源更少，从而 降低运行成本。
相比传统采暖和制冷方式，热泵能够显著 降低能源消耗，符合节能减排的政策导向 。
长期回报
环保贡献
虽然购买成本可能较高，但长期使用下来 ，通过节能带来的成本降低能够抵消初始 投资，带来经济上的回报。
客户背景
某别墅小区，需要为住户提供采暖和热水服务，同时要降低运营 成本。
解决方案
采用芬尼克兹高、低温热泵，为别墅小区提供采暖和热水服务，满 足住户的需求。
实施效果
通过使用该热泵，别墅小区实现了能源的节约，同时保证了住户的 生活品质，提高了住户的满意度。
感谢您的观看
THANKS
配备智能控制系统，实现远程 监控和操作，提高管理效率。
低温热泵特性
低温采暖
适用于低温采暖场景， 如住宅、办公室和车间 等，提供舒适温暖的室
内环境。
节能环保
利用低品位能源（如空 气、地下水等），相比 传统采暖方式更加节能
环保。
稳定可靠
采用优质材料和先进技 术，确保热泵在低温环
境下稳定可靠运行。
安装简便
维护简便
热泵机组结构简单，运行稳定 可靠，维护成本较低。
与其他热泵产品的比较
与传统锅炉相比
芬尼克兹高、低温热泵具有更高的能 效比，能够大幅度降低能源消耗和运 行成本；同时，热泵运行过程中无燃 烧过程，减少了污染物排放。
与电加热器相比
芬尼克兹高、低温热泵利用低品位热 能，提高了能源利用效率；同时，电 加热器的能效比低，运行成本较高。
芬尼克兹PHNIX 地源金刚系列机组
对于地源热泵，我们了解到的信息有是节能环保的设备，尤其还是可以循环利用节能设备的一类设备，是现在很多企业和家庭首选的一种设备。
芬尼克兹最为一家比较有名的生产地源热泵的产假，带给我们的不仅仅有资源上的羡慕，还有技术上面的创新。
一、产品介绍PHNIX地源金刚系列机组是一种利用地下浅层地热能作为冷热源，给房间提供采暖或制冷的高效节能设备。
它性能稳定，能效比高，使用寿命长，尤其适合作为地暖或超薄风机盘管的热源取代传统的集中供暖或锅炉系统对房间加热，运行效率更高，舒适性更佳，是寒冷地区供暖的理想选择。
二、产品特点1、高效节能：采用高效漩涡压缩机，配合高效套管换热器，噪音低，体积小，能效高。
2、绿色环保：采用地下埋管形式，从土壤中吸取热量，热源稳定，对环境的影响小，真正实现绿色环保。
3、保护齐全：机组内配置保护功能齐全，确保机组在恶劣工况下稳定可靠运行。
三、产品特点1、热源稳定更可靠由于地缘温度几乎不受环境温度的影响，所以地源热泵设备运行更加稳定，性能更加可靠，冬季运行时，无需除霜，减少了结霜得出爽的能量损耗。
2、C&S换热器更高效冷却水回路和冷媒回路逆流布置，保证了出口冷媒过冷度，相应提高系统效率；螺旋盘管，水流通畅，便于实施冷冻清洗，冷冻清洗可缩短停机时间，避免了使用化学药剂；制冷剂回路与壳体间隙小，不会造成润滑油滞留，回油顺畅；水路盘管无内部接头，降低了泄漏概率；5.0Pa压力测试，确保换热器安全稳定的运行。
3、废热回收更省钱夏季制冷进行时，机组通过回收冷凝废热，加热生活用水，完全免费，达到节能降耗的目的。
4、点阵液晶线控器更人性系统采用新一代微电脑全自动智能控制器，配合人性化设计的触摸式点阵液晶线控器，使您的操作随心所欲。
本文源自蓝普节能产业网。
芬尼克兹介绍
芬尼克兹公司简介芬尼克兹集团——全身心致力于新能源技术，以节能、环保事业为企业的发展方向；是专注热泵、太阳能、风能等新能源领域产品研发、生产及提供综合节能解决方案的国际化企业。
芬尼克兹高度重视海外高端市场，60%以上的产品销往欧盟、北美、中东、澳洲、南非等海外发达地区。
芬尼克兹注重吸收和整合欧美发达国家的热泵技术，长期与海外相关研发机构保持良好的合作和沟通。
比如：和瑞典G&J合作开发低温空气源热泵项目，由于产品低温性能优越，使芬尼克兹相关产品畅销欧洲。
和法国O’Foehn及美国HAYWARD合作研发游泳池专用热泵打入欧美高端市场，使芬尼克兹成为中国生产量最大的专业泳池热泵出口商，在欧洲当地的市场占有率超过30%。
在中国，芬尼克兹拥有热泵/制冷产品完整的产业链。
公司具备了智能控制器的软硬件的开发能力，使产品研发周期大大缩短，更好地满足了客户个性化的要求。
拥有包括中央空调、热泵热水、泳池恒温/除湿、太阳能集热器等众多产品线，可向国内外高端用户提供空调、取暖、热水和泳池恒温除湿的综合节能解决方案。
芬尼克兹以低温空气源热泵技术，直热式热泵热水控制技术，三联供热泵技术，泳池热泵技术在业内享有盛誉。
近年来，在中国市场率先推出了地源/空气源三联供机组，泳池恒温除湿机组，小精灵/小玲珑家用热泵热水器，R410A金刚系列热泵机组，北极星系列热泵热水机组，这些产品的出现，填补了国内市场的空白，受到了消费者的好评。
特别是北极星系列热泵热水机组，能在零下25度的环境中工作，其最高出水温度高达65度，在国标工况下，其制热能效比高达3.8，该产品的各项指标都达到世界水平。
作为国家高新技术企业，近年来获得多项国家专利。
位于国家高新产业技术开发区、正在建设中的芬尼克兹南沙工业园，将为本企业集团的持续发展提供强大的腾飞平台。
芬尼克兹基于人本精神培育并壮大了自己的员工团队，300多名高学历工程技术人员及一大批训练有素的行业技术工人被视为芬尼克兹最为宝贵的财富，是实现芬尼克兹发展战略的基石，ERP、PLM、CRM的实施使芬尼克兹的管理信息化平台在全行业达到最优水准，能高效满足客户个性化需求；六西格玛项目的实施为芬尼克兹产品精益化奠定了坚实基础。
芬尼克兹控制器介绍ppt
冯炳南
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
目录
• PC4001控制器 • PC4001适用产品及其功能 • PC8001控制器 • PC8001适用产品及其功能
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Ener式：
1）提前压缩机t分钟（可设），并且开机过程中一直开启； 2）提前压缩机t分钟（可设），滞后压缩机2分钟关闭； 3）提前压缩机t分钟（可设），压缩机关闭间隔运行；
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
当在快速制模式下或压缩机不可恢复故障情况下
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 喷淋阀的控制
在制冷模式下，
制冷时，系统通过冷凝器放出热量，但随着环境温 度的升高，温差减小，冷凝器放出热量减小，从而导 能力和能效下降。可以通过开启喷淋阀向冷凝器喷淋 ，提高温差，提升能力和能效。
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 除霜功能
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 保护功能
1）高压保护 2）低压保护 3）排气过高保护 4）相序保护 5）传感器故障保护 6）防冻保护 7）水流保护
• 压缩机的控制
制冷（单能级） 制冷（双能级）
广东芬尼克兹节能设备有限公司
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
①
(8)热水侧 套管换热器
四通阀1
(4)油分离器 （1）压缩机 (5)回油管
热 水 侧
（18）过滤器
TOT
AIT
(9)空调侧 套管换热器
空 调 侧
四通阀2 换热器 膨胀阀2
（16）气液分离器
(7)四通阀
A0T
AFT
②
（15）低压针阀 （17）低压开关
TIT
(18)过滤器
①
COT
(19)单向阀
(10)电子膨胀阀
• PC8001模块机与PC4001机组的控制对比
相同点：
运行模式（制冷、经济制热、制热、快速制热） 负载的控制（压缩机、风机、水泵、四通阀、电加热、喷淋阀） 除霜控制 基本保护功能（高压、低压、水流、防冻、） 联机控制方式（主从开关控制、Modbus控制）
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
当在快速制模式下或压缩机不可恢复故障情况下
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 喷淋阀的控制
在制冷模式下，
制冷时，系统通过冷凝器放出热量，但随着环境温 度的升高，温差减小，冷凝器放出热量减小，从而导 能力和能效下降。可以通过开启喷淋阀向冷凝器喷淋 ，提高温差，提升能力和能效。
线控器
传感器
保护接口：高压、低压、水流开关
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• PC8001适用机型
模块机
北极星
三或四系统风冷冷热水机组
三或四系统水冷冷热水机组 模块机 三联供
三联供Βιβλιοθήκη 热水机广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
GuangDong PHNIX Eco-Energy Solution LTD．
• 三联供联机控制 2）Modbus联机控制
特点：可以控制所有参数、可以查询所有状态 通信距离远等
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 三联供
• 三联供
普通热泵 热源侧 使用侧 制冷
实际运行模式
三联供 使用侧 热水侧
制冷+热水
制热 热水
热源侧
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
空调制冷模式：
压缩机
（2）高压针阀 （3）高压开关 ET (6)四通阀
高温、高压气体 中温、高压液体 中温、中压 低温、低压
• 电辅助加热的控制
压缩机单级控制下
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 电辅助加热的控制
压缩机双级控制下
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 电辅助加热的控制
• 压缩机的控制
制冷（单能级）
制冷（双能级）
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 压缩机的控制
制热（单能级） 经济制热（单能级） 快速制热（不分能级）
制热（双能级） 经济制热（双能级）
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 风机的控制
1）基本运作
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 风机的控制 2）卸载控制
在制热模式下，当环境温度太高时，会导致排气压力/ 回气压力偏高，为了确保系统的安全运行，在系统的 高压侧加装压力开关，当系统压力过高时，压力开关 断开，用来控制室外风机的开停。如下图所示：
GuangDong PHNIX Eco-Energy Solution LTD．
设定模式
制冷
实际运行模式 制冷
制冷+热水
制冷+热水
制热 制热+热水
制热 制热+热水
热水
热水
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
广东芬尼克兹节能设备有限公司
• PC8001模块机电子膨胀阀控制
PC8001
扩展板
EEV1
EEV2
EEV3
EEV4
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 三联供
地源三联供 空气源三联供
13P 25P
7P
25P
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 除霜功能
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 保护功能
1）高压保护 2）低压保护 3）排气过高保护 4）相序保护 5）传感器故障保护 6）防冻保护 7）水流保护
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 三联供联机控制 1）主从机开关联机控制
联机输入： 空调开关输入 空调模块开关输入（制冷、制热） 热水开关输入
联机输出： 无
注：三联供不能做主机时，不能控制从机。
广东芬尼克兹节能设备有限公司
学习目标
(1). 熟识控制器外观及特点； (2). 熟识产品控制功能的特点；
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• PC4001控制器与外观
资源：
内置电源变压器 12个传感器接口 14个开关量接口 9个有源强电输出口（5A） 2个线控器接口 1个RS485
• 模块机
控制器组件 95005-310196 线控吕器组件 95005-310197
软件 35005-310196
硬件 20000-430002
软件 35005-310197
硬件 20000-430017
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 联机控制
1）主从机开关联机控制
特点：简单、灵活
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．
• 联机控制
2）Modbus联机控制
• PC8001模块机能级控制
（1）有单能级、双能 级、三能级、四能级。 （2）三个系统时，设 为双能级时，第一个 能级开关两个系统。 （3）四个系统时，设 为双能级时，每个能 级开关两个系统。
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution LTD．

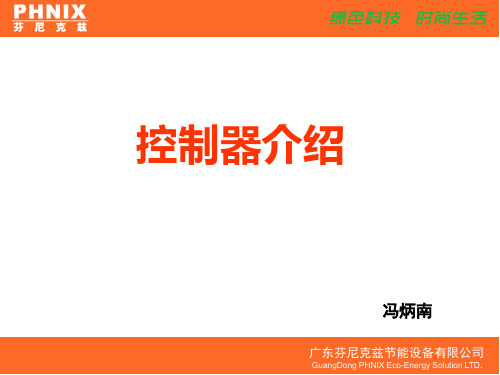

控制器介绍
