在我们设计电子电路时，常用应用到一下比较常用的电路，每次都需要重新画，即费力又费神，还容易出错，所以本人将自己常用的电路设计成模块，每次使用直接负责即可。
由于个人的力量有限，希望大家把自己常用的电路发上来分享。
电路难免有错，希望大家指出。
01 : RS232通讯电路
双路232通信电路：3线连接方式，对应的是母头，工作电压sv,可以使用MAX202或MAX232。
02 : 三极管串口通讯
AT24C02 (EEPROM) : 最常用的EEPROM电路。
颈·庞了��©@岔
I.. 亨填块可虹作在l.胚叩·
[lKl氓}.
《OO中'111�:.10中嘀可以远择S.J立l氓，。
编码器的逻辑电路模块及其工作原理
编码器是数字电路中常见的一种逻辑电路模块，它起到了十分重要的作用。
编码器通常用来将多个输入信号转换成较少的输出信号，这样可以节省线路和减小电路规模。
本文将从逻辑电路模块和工作原理两个方面来探讨编码器的相关知识。
一、逻辑电路模块1. 编码器的基本结构编码器由多个输入端和少量输出端组成。
根据输入和输出的对应关系，编码器可分为绝对值编码器和增量编码器两种。
2. 绝对值编码器绝对值编码器是指编码器的输出信号能够唯一确定输入信号的一种编码方法。
最常见的绝对值编码器是二进制编码器，它将多位二进制输入信号转换成较少位的二进制输出信号。
3. 增量编码器增量编码器是指编码器的输出信号只与输入信号的变化有关，与输入信号的绝对值无关。
增量编码器常用于测量旋转角度或者线性位移等应用中。
4. 编码器的工作原理编码器通过一系列的逻辑门电路来实现输入和输出的转换。
当输入信号发生改变时，逻辑门电路会根据设定的规则来改变输出信号。
不同类型的编码器采用不同的逻辑门电路来实现编码转换。
二、工作原理1. 绝对值编码器的工作原理绝对值编码器通过比较输入信号的大小和关系，来确定输出信号的值。
对于二进制编码器，当输入信号由000变成001时，输出信号会根据事先设定的规则来确定是输出一个脉冲还是不输出脉冲。
2. 增量编码器的工作原理增量编码器的工作原理是通过捕捉输入信号的变化来确定输出信号的值。
常见的增量编码器有光学编码器和磁性编码器。
光学编码器通过光电传感器捕捉物体的运动来确定输出信号，而磁性编码器则通过传感器感知磁场的变化来确定输出信号。
3. 编码器的逻辑门电路实现编码器的逻辑门电路实现是编码器能够正常工作的关键。
通常，编码器会采用与门、或门、非门等逻辑门电路来实现输入和输出的转换。
这些逻辑门电路会按照事先设定的规则来判断输入信号的变化，并决定输出信号的值。
总结起来，编码器作为数字电路中的一个重要模块，具有十分广泛的应用。
通过对其逻辑电路模块和工作原理的探讨，我们能更好地理解编码器的工作原理及其在数字系统中的应用，为我们的工程实践提供理论指导。
微电路模块的分类
微电路模块的分类微电路模块是一种集成电路的封装形式，主要用于实现特定功能或完成特定任务。
根据不同的应用领域和功能需求，微电路模块可以分为多个分类。
下面将介绍一些常见的微电路模块分类。
1. 通信模块通信模块是一类用于数据传输和通信的微电路模块。
它们通常集成了通信接口电路、调制解调器和相关的处理器等组件，以实现无线或有线通信功能。
例如，蓝牙模块用于无线数据传输，以便设备之间进行通信；Wifi模块用于构建无线局域网，并支持无线上网功能。
通信模块在电子设备和物联网领域得到广泛应用。
2. 传感器模块传感器模块是一类用于检测环境参数或物理量的微电路模块。
它们通常集成了传感器元件、信号处理电路和通信接口等组件，以便于获取和处理感测数据。
例如，温度传感器模块用于测量环境温度；光敏传感器模块用于测量光照强度。
传感器模块可被广泛应用于工业自动化、环境监测和智能家居等领域。
3. 控制模块控制模块是一类用于控制电路和算法的微电路模块。
它们通常集成了控制算法、电机驱动电路和输入输出接口等组件，以实现对外部设备或系统的精确控制。
例如，步进电机控制模块用于控制步进电机的运转和位置；LED控制模块用于控制LED灯的亮度和颜色。
控制模块广泛应用于工业控制、机器人技术和自动化系统中。
4. 电源模块电源模块是一类用于供电的微电路模块。
它们通常集成了电源管理电路和电源输出接口等组件，以提供稳定可靠的电源给其他电路或设备。
例如，开关电源模块用于将交流电转换为稳定的直流电；锂电池管理模块用于充放电控制和保护锂电池。
电源模块被广泛应用于各种电子设备、仪器仪表和无线传感器等领域。
5. 存储模块存储模块是一类用于数据存储和读写的微电路模块。
它们通常集成了存储器芯片、接口电路和存储管理电路等组件，以提供快速高效的数据存储和访问。
例如，闪存模块用于储存设备的固件和数据文件；存储卡模块用于扩展移动设备的存储容量。
存储模块被广泛应用于计算机、智能手机和嵌入式系统等领域。
电路板模块化设计方案
电路板模块化设计方案咱来聊聊电路板的模块化设计方案，这就像是搭积木一样有趣呢！一、为啥要搞模块化设计。
1. 方便维修和替换。
你想啊，如果电路板上某个部分坏了，要是没有模块化，那就得像大海捞针一样在密密麻麻的线路里找问题。
但如果是模块化的，就像换个零件一样简单。
比如说电源模块坏了，直接把这个小模块拆下来，换个新的上去就搞定，就跟换个电池一样轻松，根本不用去管其他复杂的电路部分。
2. 利于升级和扩展。
随着科技发展，咱们的设备可能需要增加新功能。
模块化就特别方便这个事儿。
假如我们要给一个设备增加蓝牙功能，只要设计一个蓝牙功能的模块，然后把它接到电路板上就好啦。
就像是给房子加个新房间，直接盖上去就行，不用把整个房子拆了重新建。
3. 提高生产效率。
在生产电路板的时候，模块化可以让不同的团队或者工厂同时生产不同的模块，然后再把这些模块组装在一起。
这就像大家分工合作盖房子，有人负责做门窗，有人负责砌墙，最后再组合起来，这样速度可快多了。
二、模块划分的原则。
1. 功能独立。
每个模块都得有自己独立的功能。
比如说有专门负责处理信号的模块，就像一个小信号处理中心，只做信号放大、滤波这些事；还有专门的电源模块，就负责给整个电路板稳定供电，就像一个小电站。
这样各个模块之间界限清晰，互不干扰，就像每个小伙伴都有自己明确的任务一样。
2. 接口标准化。
模块之间的接口一定要标准化，这就好比大家都说同一种语言。
不管是哪个厂生产的模块，只要接口一样，就能连接在一起正常工作。
比如说USB接口，不管是啥牌子的设备，只要有USB接口，就能连在一起传输数据。
在电路板上也是这个道理，这样的话，模块的通用性就很强，能降低成本呢。
3. 尺寸适配。
模块的尺寸也很重要，得像拼图一样能完美组合在一起。
不能这个模块很大，那个模块很小，拼起来歪歪扭扭的。
所以在设计模块的时候，就要考虑好电路板的整体布局，让每个模块的大小和形状都能合适地放在一起，就像搭乐高积木，每个小积木的大小都是为了能完美搭建出大作品而设计的。

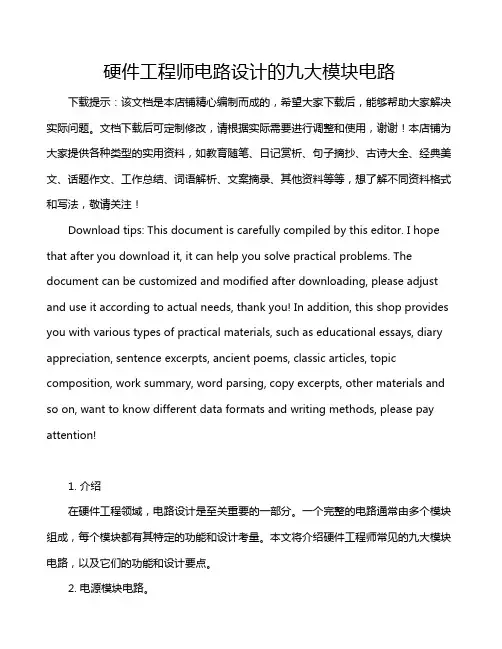

硬件工程师电路设计的九大模块电路
硬件工程师电路设计的九大模块电路下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 介绍在硬件工程领域，电路设计是至关重要的一部分。
常用电路模块
7. DDS 模块（频率合成模块）
AD9850 是 ADI 公司采用先进的 DDS 技术推出的高集成度 DDS 频率合成器,它内部 包括可编程 DDS 系统、高性能 DAC 及高速比较器,能实现全数字编程控制的频率 合成和时钟发生。接上精密时钟源,AD9851 可产生一个频谱纯净、频率和相位都 可编程控制的模拟正弦波输出。AD9851 接口功能控制简单,可以用 8 位并行口或 串行口直接输入频率、相位等控制数据。32 位频率控制字,在 125MHz 时钟下,输 出频率分辨率达 0.0291Hz。先进的 CMOS 工艺使 AD9850 不仅性能指标一流,而且 功耗低,在 3.3V 供电时,功耗仅为 155mW。本系统通过主单片机将串口接收到的 键盘所设置的数据转化成 DDS（AD9850）所需要的频率控制字以并行方式传给 AD9850 实现频率合成。并行输入改变 DDS 芯片频率的控制字，就可实现调频， 且充分发挥芯片的高速性能。基本不需要外围电路，且最大频偏可由软件任意改 变。 （电路图） DDS 输出频率计算： DDS 系统的输出信号频率 f OUT 与外部系统参考时钟频率 f C 之间的关系为：
4. 4*4 键盘模块
直接用 I/O 口构成矩阵键盘电路。每个按键占用一根 I/O 线。各个按键的工作状 态不会互相影响。结构简单，软件编程容易，常用于按键较少场合。
图 1 矩阵键盘原理图
5. D/A 转换模块（TLC5615）
本模块主要以 TLC5615 芯片为单位。 一个电位器调节 TLC5615 基准电压输出。 在输出级加了滤波电路，消除 TLC5615 输出的干扰信号。滤波电路采用了 RC 滤 波电路。TLC5615 是一块 D/A 转化模块，采用串口发送数据，最大发送数据 10 位。单片机对 TLC5615 的控制端分四个端口，但实际只要控制 3 位，分别为数据 输入端 DIN，片选端 CS,时钟信号端 CLK。 由 TLC5615 的 DATASHEET 可知出其输出电压的公式，其公式可表示为： X VOUT 2(VREFIN ) IN （公式 1） 1024 其中， VOUT 为 D/A 转换的输出； VREFIN 为基准电压； X IN 为输入的待转换值，输 入范围 0~1023。
电路模块知识点总结图
电路模块知识点总结图电路模块是电子电路中的一个重要组成部分，它能够解决复杂的电路设计问题，提高电路设计的灵活性和可靠性。
在电子设备中，电路模块起到了连接、控制和传输信号的作用，可以实现不同功能的电路设计，如放大器、滤波器、计时器等。
本文将对电路模块的基本知识点进行总结，并详细介绍常见的电路模块类型及其应用。
1. 电路模块的基本知识点电路模块是由电路板、元器件和接口组成的电子电路系统，在电路设计与制造过程中起到了至关重要的作用。
电路模块的基本知识点包括：1.1 电路板的材料及制造工艺电路板是电路模块的载体，其材料选择和制造工艺对电路的性能有着重要的影响。
常见的电路板材料有FR-4玻纤板、铝基板、陶瓷基板等。
不同的材料对于电路板的绝缘性能、导热性能和机械性能都有着不同的要求。
制造工艺包括印制电路板(PCB)设计、蚀刻、穿孔、表面处理等工艺流程。
1.2 元器件的选择和布局电路模块中包含了各种不同种类的元器件，如电阻、电容、电感、晶体管等。
元器件的选择和布局对于电路的性能和稳定性至关重要。
在电路设计中需要根据具体的要求来选择合适的元器件，并合理布局，以提高电路的性能和可靠性。
1.3 接口的设计与标准电路模块通常需要与其他模块或外部设备进行通信，因此接口设计和标准的选择是电路模块设计的重要环节。
常见的接口标准有RS232、USB、SPI、I2C等，其选择需要考虑到通信速度、距离、数据格式等因素。
2. 常见的电路模块类型及其应用电路模块根据其功能和应用可分为多种不同类型，下面将介绍一些常见的电路模块及其应用。
2.1 放大器模块放大器模块是电路中常见的模块，其主要功能是放大电路输入信号的幅度。
放大器模块可以根据不同的放大器类型分为运算放大器模块、功率放大器模块、高频放大器模块等。
应用范围广泛，包括音频放大、射频放大、信号处理等领域。
2.2 滤波器模块滤波器模块是用于信号处理的重要模块，其主要功能是滤除电路中不需要的频率成分。
电路模块知识点总结图表
电路模块知识点总结图表电路模块是电子系统中的核心组成部分，能够完成各种功能的电路设计模块。
电路模块知识点包括电路设计原理、常用电路模块分类、电路模块设计要点等内容。
本文将从这几个方面进行详细的总结。
一、电路设计原理1. 电路设计基础知识电路设计基础知识包括电路原理、电路分析方法、电路参数等内容。
电路原理是电路设计的基础，包括欧姆定律、基尔霍夫定律、电压、电流等基本概念。
电路分析方法包括节点分析法、支路分析法、戴维南定理等，这些方法对于复杂电路的分析和设计非常重要。
电路参数包括电阻、电容、电感等，这些参数对于电路的设计和应用起着重要的作用。
2. 电路设计方法电路设计方法包括模拟电路设计方法、数字电路设计方法等。
模拟电路设计方法是指使用模拟电子元件进行设计的方法，主要包括放大器设计、滤波器设计、功率放大器设计等内容。
数字电路设计方法是指使用数字电子元件进行设计的方法，主要包括逻辑门设计、计数器设计、触发器设计等内容。
这些设计方法是电路设计的重要部分。
3. 电路设计工具电路设计工具主要包括EDA工具、原型板、模拟仿真软件等。
EDA工具是电子设计自动化工具，主要包括PCB设计软件、原理图设计软件、模拟仿真软件等。
原型板是一种用于电路原型验证的工具，可以快速验证电路设计的正确性。
模拟仿真软件是一种用于电路仿真分析的工具，可以分析电路的性能、稳定性等。
二、常用电路模块分类1. 放大器模块放大器模块是电子系统中常用的电路模块之一，主要用于对信号进行放大。
按照放大器的类型可分为运算放大器模块、功率放大器模块等。
2. 滤波器模块滤波器模块用于对信号进行滤波，包括低通滤波器、高通滤波器、带通滤波器等。
3. 驱动器模块驱动器模块主要用于驱动其他电子元件，包括数字驱动器、模拟驱动器等。
4. 控制器模块控制器模块用于对电子系统进行控制，包括开关控制器、逻辑控制器、时间控制器等。
5. 传感器模块传感器模块用于对外部环境进行感知，包括温度传感器、光照传感器、声音传感器等。
本安电路模块
本安电路模块本安电路模块是一种常用于工业自动化控制系统中的电路模块，它具有本质安全的特点，能够保证在危险环境中工作时的安全性。
本文将从本安电路模块的原理、应用、特点以及未来发展等方面进行介绍。
本安电路模块是一种能够在有爆炸危险的环境中使用的电路模块。
它的工作原理是基于本安原理，通过采用低功率和低能量的电路设计，以确保在危险环境中不会引发火花或产生过热现象，从而避免引发爆炸。
本安电路模块在工业自动化控制系统中有着广泛的应用。
它可以用于石油、化工、煤矿等危险环境下的控制系统中，能够可靠地进行信号转换、隔离和放大，确保信号的稳定和可靠传输。
同时，本安电路模块还可以与其他类型的电路模块进行配合，实现复杂的控制功能。
本安电路模块具有许多特点，使其在工业自动化控制系统中得到广泛应用。
首先，它具有高度可靠性和稳定性，能够在恶劣的工作环境下长期稳定运行。
其次，本安电路模块的功耗较低，能够节约能源并减少能源消耗。
此外，本安电路模块还具有体积小、重量轻、安装方便等特点，便于在现场进行布置和维护。
随着工业自动化技术的不断发展，本安电路模块也在不断创新和完善中。
未来，本安电路模块有望实现更高的精度和更快的响应速度，能够适应更复杂的工业环境。
同时，随着数字化技术的应用，本安电路模块也将更加智能化，能够实现远程监控和控制，提高工业自动化系统的智能化水平。
本安电路模块是一种重要的电路模块，具有本质安全的特点，能够在危险环境中实现可靠的信号传输和控制功能。
它在工业自动化控制系统中有着广泛的应用，并具有高度可靠性、稳定性和节能性等特点。
未来，本安电路模块还有望实现更高的精度和更快的响应速度，实现智能化的远程监控和控制。
相信随着科技的不断进步，本安电路模块将在工业领域发挥更重要的作用。
电路模块编码
电路模块编码电路模块编码是一种将数字信号和模拟信号转化为特定编码的技术。
它在电子工程领域中扮演着重要的角色，被广泛运用于数字电路设计、通信系统以及计算机网络等领域。
本文将介绍电路模块编码的原理、应用和发展趋势。
一、电路模块编码的原理电路模块编码是通过将输入的数字信号或模拟信号转化为特定的编码形式，以便在传输和处理过程中保持信号的完整性和准确性。
常见的电路模块编码方式有二进制编码、格雷码和磁编码等。
1. 二进制编码二进制编码是最基本的编码方式，它将每个数字或字符用一定数量的二进制位表示。
例如，用 4 位二进制编码可以表示 16 个不同的字符或数字。
二进制编码简单明了，易于理解和实现，被广泛应用于数字电路设计和计算机系统中。
2. 格雷码格雷码是一种特殊的二进制编码方式，它在相邻的编码之间只有一位的差异，避免了由于位数变化引起的错误。
格雷码常用于旋转编码器、计数器等电子设备中，可以有效降低误码率。
3. 磁编码磁编码是一种将模拟信号转化为数字编码的方式，常用于音频和视频信号的传输和处理。
磁编码技术可以将连续的模拟信号转化为离散的数字编码，以便进行数字信号处理和存储。
二、电路模块编码的应用电路模块编码在各个领域都有广泛应用，下面将重点介绍其在数字电路设计、通信系统和计算机网络中的应用。
1. 数字电路设计在数字电路设计中，电路模块编码可以帮助实现数字系统的功能，如逻辑门、存储器和算术电路等。
通过合理选择和设计编码方式，可以提高数字电路的性能和可靠性。
2. 通信系统在通信系统中，电路模块编码起到信号处理和传输的重要作用。
通过将原始信号转化为特定编码，可以提高数据传输的速率和准确性。
常见的应用包括调制解调器、信道编码和纠错编码等。
3. 计算机网络在计算机网络中，电路模块编码用于数据的传输和处理。
例如，在以太网中，将数字信号转化为特定编码后通过物理介质传输。
此外，还有网络协议中的数据封装和数据压缩等技术也涉及到电路模块编码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.单片机模块采用现在比较通用的51系列单片机。
51系列单片机的发展已经有比较长的时间，应用比较广泛，各种技术都比较成熟，此系列单片机是8位机，其最小系统的外围电路由自己设计和制作，可以灵活应用。
2.电源模块稳压电源由电源变压器、整流电路、滤波电路和稳压电路组成，如图2.1图2.1 电源方框及波形图a 整流和滤波电路：整流作用是将交流电压U2变换成脉动电压U3。
滤波电路一般由电容组成，其作用是脉动电压U3中的大部分纹波加以滤除，以得到较平滑的直流电压U4。
b 稳压电路：由于得到的输出电压U4受负载、输入电压和温度的影响不稳定，为了得到更为稳定电压添加了稳压电路，从而得到稳定的电压U0±5V电源采用LM7805和LM7905三端固定式集成稳压器，在稳压器的输入/输出端与地之间连接一个大容量的滤波电容；靠近稳压器的输入引脚端加小容量的高频电容，以抑制该器件自激；输出引脚端连接高频电容，以减少高频噪声。
图为±12V～±15V可调电源电路输出电压公式：LM317：Uo＝1.25×（1+R2/R1）LM337：Uo＝－1.25×（1+R2/R1）3.周立功模块采用具有串行接口8 位LED 数码管及64 键键盘智能控制芯片ZLG7289。
该芯片同时还可连接多达64 键的键盘矩阵单片即可完成LED 显示﹑键盘接口的全部功能。
它内部含有译码器可直接接受BCD 码或16 进制码并同时具有2 种译码方式，此外还具有多种控制指令如消隐﹑闪烁﹑左移﹑右移﹑段寻址等。
ZLG7289具有片选信号可方便地实现多于8 位的显示或多于64 键的键盘接口。
4. 4*4键盘模块直接用I/O 口构成矩阵键盘电路。
每个按键占用一根I/O 线。
各个按键的工作状态不会互相影响。
结构简单，软件编程容易，常用于按键较少场合。
图1 矩阵键盘原理图5. D/A 转换模块（TLC5615）本模块主要以TLC5615芯片为单位。
一个电位器调节TLC5615基准电压输出。
在输出级加了滤波电路，消除TLC5615输出的干扰信号。
滤波电路采用了RC 滤波电路。
TLC5615是一块D/A 转化模块，采用串口发送数据，最大发送数据10位。
单片机对TLC5615的控制端分四个端口，但实际只要控制3位，分别为数据输入端DIN ，片选端CS,时钟信号端CLK 。
由TLC5615的DATASHEET 可知出其输出电压的公式，其公式可表示为：1024)(2IN REFIN OUT X V V （公式1） 其中，OUT V 为D/A 转换的输出；REFIN V 为基准电压；IN X 为输入的待转换值，输入范围0~1023。
6. A/D 转换模块（TLC2543）采用的是TLC2543——使用开关电容逐次逼近技术完成12位快速A/D 转换。
一个电位器调节TLC2543基准电压输出。
TLC2543与外围电路的连线简单，有3个控制输入端，为/CS ，输入/输出时钟以及串行数据输入端。
片内的14通道多路器可以选择11个输入中任何一个或3个内部自测电压中的一个。
12位数据线分时使用，内部带有精准参考电源。
由DATASHEET 可知，TLC2543的输出可由公式计算得出，其公式表达为： -+-=REF REF IN OUT V V V D 4095* 公式（1）IN V 表示输入的电压值，OUT D 表示A/D 转换之后输出的数值。
+REF V 为参考正电压，通常为CC V ；-REF V 为参考负电压，通常为GND 。
其基准为+REF V 、-REF V 两者之间的差，一般为5V 。
7. DDS 模块（频率合成模块）AD9850是ADI 公司采用先进的DDS 技术推出的高集成度DDS 频率合成器,它内部包括可编程DDS 系统、高性能DAC 及高速比较器,能实现全数字编程控制的频率合成和时钟发生。
接上精密时钟源,AD9851可产生一个频谱纯净、频率和相位都可编程控制的模拟正弦波输出。
AD9851接口功能控制简单,可以用8位并行口或串行口直接输入频率、相位等控制数据。
32位频率控制字,在125MHz 时钟下,输出频率分辨率达0.0291Hz 。
先进的CMOS 工艺使AD9850不仅性能指标一流,而且功耗低,在3.3V 供电时,功耗仅为155mW 。
本系统通过主单片机将串口接收到的键盘所设置的数据转化成DDS （AD9850）所需要的频率控制字以并行方式传给AD9850实现频率合成。
并行输入改变DDS 芯片频率的控制字，就可实现调频，且充分发挥芯片的高速性能。
基本不需要外围电路，且最大频偏可由软件任意改变。
（电路图）DDS 输出频率计算：DDS 系统的输出信号频率OUT f 与外部系统参考时钟频率C f 之间的关系为：OUT f =C N f M 2 (即OUT T =C NT M 2)（公式 1-1） （其中，N 为相位累加器的字长，M 为频率字的值）可以看出当M=1时，输出频率OUT f 最小，即DDS 系统最小输出频率为：N C OUT f f 2=∆ （公式 1-2）8. XR2206模块XR －2206是一种性能优良的单片集成函数发生器芯片。
该芯片可以产生高稳定度、高精度的正弦波、三角波和方波，并通过调节占空比产生锯齿波和脉冲波，还可以通过外围电路控制，来实现振幅调制和频率调制。
9. AD8403模块AD8403用控制脉冲计数的方法来调整阻值,所以又叫数控可变电阻器,其实质是一种特殊形式的数模转换器,其特性表现不是电流或电压,而是电阻或电阻比率。
其内部有A1~A4的四个独立的通道电位器，可通过软件编程来选择任一通道。
每个独立通道的定端A 与B 之间的电阻均有三种类型：10k Ω、50k Ω、100k Ω，拥有256个分支点，可以选择任意的阻值。
AD8403 在时钟脉冲作用下将10 位串行数据通过SDI 脚输入 。
这10 位数据字的格式为:A1A0D7D6D5D4D3D2D1D0 ,其中A1A0 是地址位,有四种状态00 、01 、10 、11 分别对应内部电位器RDAC1、RDAC2、RDAC3、RDAC4。
W R 与置入的数字X D 之间的计算公式为:W BA XX WB R R D D R +⨯=)256()( (2) 其中RW=50Ω，R BA 为A 和B 端的阻值，Dx=RDACx 锁存的8位数据。
当VB=0V 时，R WB =50Ω。
应当注意，在零点处存在一个50Ω有限滑动触点电阻。
10. AD603模块AD603是AD 公司推出的一种低噪声且由电压控制的增益放大器。
它提供精确的、可由管脚选择的增益，它的增益是线性变化的,且在温度和电源电压变化时有很高的稳定性,增益变化的范围40dB,增益控制转换比例25mV/dB,响应速度为40dB,变化范围所需时间小于1μs 。
固定增益放大器的增益GF 通过VOUT 与FDBK 端的连接形式确定，当VOUT 与FDBK 端短路连接时，GF=31.07dB ；当VOUT 与FDBK 之间开路时，GF=51.07dB ；在VOUT 与FDBK 之间外接一个电阻REXT ，可将GF 设置为31.07-51.07dB 之间的任意值。
值得注意的是，在该模式下其增益精度有所降低，当外接电阻为2k 欧左右时，增益误差最大。
若在FDBK 与COMM 端连接一个电阻，可获得稍高的增益，最大增益约60dB 。
我们采用在VOUT 与FDBK 之间外接一个电阻的方案，那其电压差与增益的关系式即为 ：2040+=G V Gain11. STC5410模块STC12C5410AD 单片机是宏晶科技生产的单时钟/ 机器周期(1T)的单片机，是高速/ 低功耗/ 超强抗干扰的新一代8051 单片机，指令代码完全兼容传统8051,但速度快8-12 倍，内部集成MAX810 专用复位电路。
4 路PWM,8 路高速10 位A/D 转换,针对电机控制，强干扰场合。
（STC5410也可以根据外部晶振的不同，也可以输出1/4晶振的频率。
AT89S52也可如此,但是其频率比不上5410。
）12. AT89C2051模块主要以AT89C2051芯片为单位，AT89C2051芯片是一块可编程的单片机系列，它外围没有P3.6口，但是内部却存在，可以用程序JB P3.6或JNB P3.6来判断那个端口的当前情况。
注意点主要是电源和地不要接反，复位端口是以低电平复位，高电平芯片初始化；电源端口要加退耦电容。
另加一个电源灯，看是否通电和通电是否正常。
最后引出需要的各拐角端口。
13. LCD 液晶显示模块采用128X64汉字图形点阵液晶，该点阵液晶内部设计有2MB 的中文字型CGROM 和64X256点阵的GDRAM 绘图区域；同时，该模块还提供有４组可编程控制的16X16 16X16点阵造字空间；除此之外，为了适应多种微处理器和单片机接口的需要，该模块还提供了4位并行、8位并行、2线串行以及3线串行等多种接口方式。
利用上述功能可方便地实现汉字、ASCII 码、点阵图形、自造字体的同屏显示，所有这些功能（包括显示RAM 、字符产生器以及液晶驱动电路和控制器）都包含在集成电路芯片里，能够简单、有效地显示汉字和图形。
14. 模拟乘法器模块模拟乘法器是对两个模拟信号（电压或电流）实现相乘功能的的有源非线性器件。
主要功能是实现两个互不相关信号相乘，即输出信号与两输入信号相乘积成正比。
它有两个输入端口，即X 和Y 输入端口。
乘法器两个输入信号的极性不同，其输出信号的极性也不同。
如果用XY 坐标平面表示，则乘法器有四个可能的工作区，即四个工作象限,如图2-19。
图2-19 工作象限若输入信号为X ,Y ,则输出信号O V 为：Y X O V V K V ⨯⨯= （2-4） 式中： k 为乘法器的增益系数或标尺因子，单位为V .若信号VX 、VY 均限定为某一极性的电压时才能正常工作，该乘法器称为单象限乘法器；若信号VX 、VY 中一个能适应正、负两种极性电压，而另一个只能适应单极性电压，则为二象限乘法器；若两个输入信号能适应四种极性组合，称为四象限乘法器。
