外壳防护等级的分类
电动机外壳的防护等级
电动机外壳的防护等级电动机外壳的防护等级（GB/T 4942，1-1985）表征数字简述含义表示方法第一位表征数字0 无防护电机无专门防护表示防护等级的代号由表征字母“IP”及附加在后的两个表征数字组成。
举例：IP44IP—表示国际防护；4—第一位表征数字，表示防护大于1mm的固体的电动机。
4—第二位表征数字，表示防溅水电机。
1 防止大于50mm固体的电动机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意触及）能防止直径大于50mm的固体异物进入壳内。
2 防护大于12mm固体的电动机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件。
能防止直径大于12mm的固体异物进入壳内。
3 防护大于2.5mm固体的电动机能防止直径大于 2.5mm的工具或异线触及或接近壳内带电或转动部件。
能防止直径大于 2.5mm的固体异物进入壳内。
4 能防护大于1mm固体的电动机能防止直径或厚度大于1mm的异线或片条触及或接近壳内带电或转动部件。
能防止直径大于1mm的固体异物进入壳内。
5 防尘电动机能防止触及或接近壳体内带电或转动部件，进入尘量不足以影响电动机的正常工作。
第二位表征数字0 无防护电机无专门防护1 防滴电动机垂直滴水应无应无有害影响。
2 15°防滴电动机当电动机从正常位置向任何方向倾斜至15°以内任意角度时，垂直滴水应无有害影响。
3 防淋水电动机与垂直线成60°范围内的淋水应无有害影响。
4 防溅水电动机承受任何方向的喷水应无有害影响。
5 防喷水电动机承受任何方向的喷水应无有害影响。
6 防海浪电动机承受猛烈的海水冲击或强烈喷水时，电动机的进水量应不达到有害的程度。
7 防浸水电动机当电动机浸入规定压力的水中经规定时间后，电动机的进水量应不达到有害的程度。
IP68（防尘防水）:防护等级最高级。
6—无尘埃进入；8—潜水电动机。
外壳防护等级及检测要求
外壳防护等级及检测要求一、防尘等级防尘等级是指外壳对灰尘的防护能力，通常用字母“IP”后跟两个数字表示，例如IP5X表示防尘等级为5。
数字越高，防尘能力越强。
二、防水等级防水等级是指外壳对水的防护能力，通常用字母“IP”后跟两个数字表示，例如IPX4表示防水等级为4。
数字越高，防水能力越强。
三、防震等级防震等级是指外壳对机械振动的防护能力，通常用字母“IP”后跟一个字母表示，例如IP4表示防震等级为4。
字母越高，防震能力越强。
四、防腐蚀等级防腐蚀等级是指外壳对化学腐蚀的防护能力，通常用字母“IP”后跟一个字母表示，例如IP6表示防腐蚀等级为6。
字母越高，防腐蚀能力越强。
五、防爆等级防爆等级是指外壳对爆炸的防护能力，通常用字母“IP”后跟一个数字表示，例如IP6表示防爆等级为6。
数字越高，防爆能力越强。
六、检测环境条件检测外壳防护等级的环境条件应符合相关标准要求，包括温度、湿度、气压、光照等。
具体要求根据不同的防护等级和检测项目而定。
七、检测方法外壳防护等级的检测方法通常包括以下几种：1.直接观察法：通过肉眼或使用放大镜观察外壳表面是否有损伤、污垢、腐蚀等现象。
2.接触法：使用手套或指套接触外壳表面，检查是否有湿润、沾污等现象。
3.淋水法：对外壳表面淋水，检查是否有渗漏现象。
4.喷水法：使用喷枪对外壳表面喷水，检查是否有水珠附着现象。
5.防尘防潮试验法：将外壳放入防尘防潮试验箱中进行试验，检查其防尘防潮性能。
6.防震试验法：通过振动台对外壳施加振动，检查其防震性能。
7.耐腐蚀试验法：将外壳放入腐蚀性环境中进行试验，检查其耐腐蚀性能。
8.防爆试验法：根据相关标准对外壳进行爆炸试验，检查其防爆性能。
八、检测周期外壳防护等级的检测周期应根据具体使用环境和要求而定，一般建议至少每年进行一次检测。
对于恶劣环境或重要设备的外壳，应适当缩短检测周期。
九、检测设备外壳防护等级的检测需要使用专业的检测设备，包括各种观察仪器、试验箱、振动台等。
外壳防护等级 国际标准
外壳防护等级国际标准
外壳防护等级是指电气设备对外部环境的防护能力，通常采用国际标准IEC 60529（GB/T 4208-2017）进行分类和命名。
该标准将外壳防护等级分为七个等级，分别为：
1.等级0：无防护（No protection）；
2.等级1：防止直径大于50mm的物体进入（Dust protected）；
3.等级2：防止直径大于12mm的物体进入（Protected against harmful ingress of water）；
4.等级3：防止水滴进入，垂直滴水（Spray protected）；
5.等级4：防止飞溅水进入（Splash protected）；
6.等级5：防止低压喷水进入（Water jets protected）；
7.等级6：防止高压喷水进入（Immersed in water）。
每个等级都有相应的测试要求和标准，以确保设备具有足够的防护能力。
在实际应用中，需要根据使用环境和设备的特点选择适合的防护等级。
外壳防护等级
外壳防护等级在电子产品开发和使用过程中，外壳防护等级（Shell Protection Level，简称SPL）是一项重要的技术指标，它可以准确反映出电子产品在环境中的使用特性。
与环境的强度有关的防护等级IDF的定义由机械结构技术委员会（MEC）提出，它指定了外壳防护等级的有效性，以及在相应环境中正确使用电子产品时需要满足的要求。
一般来说，外壳防护等级指标可以根据其使用环境的不同而分为三个主要分类：室内（IP），半导体（IPC）和室外（IPB）。
室内防护等级可以满足电子产品在室内使用时需要满足的要求。
它包括保护电子产品免受潮湿、污染、泄漏、摩擦和放电等的损伤，以及免受虫蛀、腐蚀和填充物等的影响。
半导体防护等级可以满足电子产品在室外使用时需要满足的要求。
它可以满足电子产品在爆炸性气体环境中使用时所需要满足的要求，同时也可以提供有效的保护，以防止污染物、阳光和水分等介质进入外壳内部。
室外防护等级可以满足电子产品在受潮、冻结和高温环境中使用时所需要满足的要求，当环境温度或湿度达到一定程度时，它可以提供有效的保护，以防止漏电、短路和其他损坏。
外壳防护等级的测试通常包括防静电测试，防水测试，防爆测试，抗放射测试，防磁测试，抗撞击测试，抗老化测试，抗污染测试，静电耐受性测试，抗腐蚀测试，防尘测试等，根据测试结果确定电子产品的外壳防护等级。
一般来说，外壳防护等级分为七个等级，即IP0，IP1，IP2，IP3，IP4，IP5，IP6，其中IP0表示无防护，IP1表示有一定防护，IP2表示室内防护，IP3表示半导体防护，IP4表示室外防护，IP5表示高强度室外防护，IP6表示非常高强度室外防护。
外壳防护等级在电子产品的开发和使用中起着重要的作用，可以保护电子产品免受不同环境的损坏，从而起到保护电子产品的作用。
为了确保电子产品的正常运行，用户在购买电子产品时，应当注意其外壳防护等级，以便确定其在不同环境中的使用情况。
外壳防护等级分类

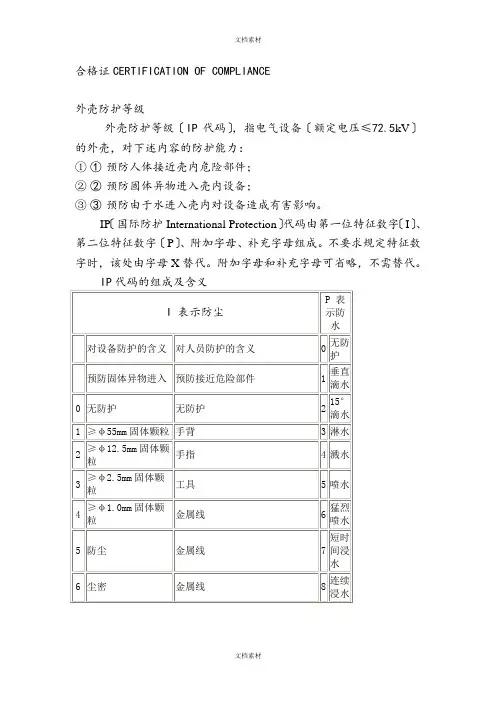

合格证CERTIFICATION OF COMPLIANCE外壳防护等级外壳防护等级〔IP代码〕，指电气设备〔额定电压≤72.5kV〕的外壳，对下述内容的防护能力：①①预防人体接近壳内危险部件；②②预防固体异物进入壳内设备；③③预防由于水进入壳内对设备造成有害影响。
IP〔国际防护International Protection〕代码由第一位特征数字〔I〕、第二位特征数字〔P〕、附加字母、补充字母组成。
不要求规定特征数字时，该处由字母X替代。
附加字母和补充字母可省略，不需替代。
IP代码的组成及含义IP防护等级IP〔INTERNATIONAL PROTECTION〕防护等级系统是由IEC〔INTERNA TIONAL ELECTROTECHNICAL COMMISSION〕所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电局部，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、预防外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，娄字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
表一：第一个标示特性号码〔数字〕所指的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或物无特别防护1 预防大于50mm的固体物体侵入预防人体〔如手掌〕因意外而接触到灯具内部的零件。
预防较大尺寸〔直径大于50mm〕的外物侵入。
2 预防大于12mm的固体物体侵入预防人的手指接触到灯具内部的零件预防中等尺寸〔直径大12mm〕的外物侵入。
3 预防大于2.5mm的固体物体侵入预防直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 预防大于1.0mm的固体物体侵入预防直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘完全预防外物侵入，虽不能完全预防灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
外壳防护等级(IP代码)
03
需求的设备。
02
IP代码的组成
第一个数字（防尘等级）
防止大于12mm的固体物 体侵入
防止大于50mm的固体物 体侵入
2 1
无防护
0
第一个数字（防尘等级）
01
3：防止大于2.5mm的固体物体侵入
02
4：防止大于1mm的固体物体侵入
密
第二个数字（防水等级）
0
无防护
1
水滴滴入到外壳无影响
对未来外壳防护等级发展的展望和预测
更加多样化的防护等级
随着各种新型设备和应用的出现，未来外壳防护等级将更加多样化， 以满足不同设备的特殊需求。
更加严格的测试要求
为了确保外壳防护等级的有效性，未来测试要求将更加严格，以确 保设备的可靠性和安全性。
促进环保和可持续发展
未来的外壳防护等级将更加注重环保和可持续发展，使用更加环保 的材料和工艺，降低对环境的影响。
应用范围
照明设备广泛应用于城市道路、公园、广场等公共 场所，以及高速公路、隧道等交通设施。
重要性
良好的外壳防护等级能够保证照明设备在风 雨等恶劣天气下正常工作，提高照明效果和 使用寿命。
医疗器械
IP等级
医疗器械如呼吸机、监护仪等， 通常要求具备较高的防水等级， 如IP54或IP55，以确保医疗设备
的可靠性和安全性。
应用范围
医疗器械广泛应用于医院、诊所等 医疗机构，用于监测和治疗患者。
重要性
良好的外壳防护等级能够保证医疗 器械在医疗环境中正常运行，提高 医疗效果和患者的安全。
05
选择合适的IP等级
根据使用环境和条件选择合适的IP等级
01
防水需求
根据设备的使用环境，如户外、浴室等湿度较大的场所，选择防水等级
外壳防护等级的分类
采用说明：对引言部分内容作了编辑性修改，将某些使用本标准的说明删去，而放在编制说明中。
采用时的差异：IEC529-76规定“适用于额定电压不超过72.5kV……的电气设备……””，我国无此电压等级，与之最接近的是69kV，故本标准规定“适用于最高电压不超过69kV(如有需要，经供需双方协议，额定电压可不超过72.5kV)……的电气设备……”。
表1第一位特征数字所代表的防护等级━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┯━━━━━第一│防护等级│试验位特├──────┬─────────────────────────┤方法征数│简短说明│含义│参看字│││条款──┼──────┼─────────────────────────┼───── 0 │无防护│没有专门防护│不做│││试验──┼──────┼─────────────────────────┼─────│防大于50mm │能防止直径大于50mm的固体导物进入壳内│1 ││能防止人体的某一大面积部分(如手)偶然或意外地触及壳│6.1│的固体导物│内带电部分或运动部件，不能防止有意识的接近│──┼──────┼─────────────────────────┼───── 2 │防大于12mm │能防止直径大于12mm长度不大于80mm的固体异物进入壳内││的固体异物│能防止手指触及壳内带电部分或运动部件│6.2──┼──────┼─────────────────────────┼───── 3 │防大于2.5mm │能防止直径大于2.5mm的固体异物进入壳内│││能防止厚度(或直径)大于2.5mm的工具、金属线等触及壳│6.3│的固体异物│内带电部分或运动部件6.3 │──┼──────┼─────────────────────────┼────│防大于1mm │能防止直径大于1mm的固体异物进入壳内│4 ││能防止厚度(或直径)大于1mm的工具、金属线等触及壳内│6.4│的固体异物│带电部分或运动部件6.4 │──┼──────┼─────────────────────────┼────5 │防尘│不能完全防止尘埃进入，但进入量不能达到妨碍设备正│││常的程度│ 6.5──┼──────┼─────────────────────────┼─────6 │尘密│无尘埃进入│6.6━━┷━━━━━━┷━━━━━━━━━━━━━━━━━━━━━━━━━┷━━━━注：①表中第2栏“简短说明”不应用来规定防护型式，只能作为概要介绍。
干变外壳防护等级标准
干变外壳防护等级标准
干变外壳防护等级标准通常指干式变压器的外壳防护等级。
根据国际电工委员会（IEC）的标准，干变的外壳防护等级分为
以下几个等级：
1. IP00：表示无任何防护，变压器的外壳完全暴露，没有任何防护措施。
2. IP20：表示有外壳，但没有防尘和防触摸保护。
外壳可以防止较大的物体进入变压器内部。
3. IP21：表示有外壳，并且具有防滴水保护。
外壳可以防止较大的物体进入变压器内部，并且防止垂直方向上的滴水进入。
4. IP23：表示有外壳，并且具有防雨保护。
外壳可以防止较大的物体进入变压器内部，并且防止倾斜方向上的雨水进入。
5. IP54：表示有外壳，并且具有防尘和防喷泼保护。
外壳可以有效防止较小的固体物质进入，同时还能防止喷水的方向进入。
6. IP65：表示有外壳，并且具有完全防尘和防喷水保护。
外壳可以完全阻隔固体物质和喷水的进入。
这些等级是根据不同的防护需求设计的，用户可以根据实际情况选择适合的干变外壳防护等级。
外壳防护等级
外壳防护等级外壳防护等级（IP代码）是将产品依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
它一般是由两个数字所组成，第一个数字表示产品防尘、防止外物侵入的等级；第二个数字表示产品防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高。
如：外壳防护等级（IP代码）示例如：IPXX，防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第二个X表示)1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水外壳防护等级（IP代码）的标准有：1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 –598；2）国标GB 700–86；3）GB 4208等。
外壳防护等级（IP代码）实验室：目前能进行IP等级试验的实验室主要有苏州电器科学研究所、环境可靠性与电磁兼容试验中心，航天环境可靠性试验与检测中心等。
中华人民共和国国家标准低压电器外壳防护等级Degrees of protecion provided byenolsures for low-voltage apparatusGB/T 4942.2-93代替GB4942.2-85本标准效采用国际标准IEC 947-1（1988）《低压开关设备和控制设备一般规则》，并参照采用IEC 529（1989）《外壳防护等级》等标准中有关低压电器的外壳防护等级的规定和要求。
NEMA外壳防护等级(与IP等效的标准)
NEMA外壳防护等级(与IP等效的标准) NEMA 1:室内应用，保证内部设备不受碰触，提供一定固体异物防护。
(IP30) 2:室内应用，提供一定程度滴水和固体异物防护。
(IP31)3:室外应用，防风沙、防雨和冰雹，不会因外壳结冰而损坏。
(IP64)3R:室外应用，防雨和冰雹，不会因外壳结冰而损坏。
(IP32)3S:室外用，防风沙、防雨和冰雹，结满冰时外部机械装置仍可操作。
4:室内或室外应用，防风沙、溅水和雨、防水管喷水，不会因外壳结冰而损坏。
(IP66)4X:室内或室外应用，防风沙、溅水和雨、防水管喷水，不会因外壳结冰而损坏，防腐蚀。
(IP66)5:尘密，用于水泥、纺织、食品等工业场合。
6:室内或室外应用，可短时间有限深度浸水，不会因外壳结冰而损坏。
6P:室内或室外应用，可长时间有限深度浸水。
7:室内危险区域应用，现场存在危险性气体，I级A、B、C、D组8:危险区域应用，与NEMA7相似，充油后用于现场的危险气体具有腐蚀性的场合。
9:危险区域应用，尘密，II级E、F、D组10:满足美国煤矿联合会防爆要求，适用于有瓦斯泄漏煤矿。
11:室内应用，充油后耐腐蚀性气体和液体。
12:室内应用，尘密、防非腐蚀性液体喷洒。
(IP65)13:室内应用，尘密，防喷水、喷油、喷冷却剂。
(IP65)外壳防护等级(IP)代码(BS EN60529:1992)第一位特征数字防治固体异体异物进去第二位特征数字防止进水造成有害影0 无防护 0 无防护1 固体异物直径大于50mm 1 垂直滴水2 固体异物直径大于12mm 2 倾角75-90滴水3 固体异物直径大于2.5mm 3 淋水4 溅水 4 固体异物直径大于1.0mm5 防尘 5 喷水6 尘密 6 猛烈喷水7 短时间浸水8 连续浸水例如:IP65即要求具有尘密及对喷水的外壳防护功能北美危险等级划分I级(气体和蒸气) II级(粉尘) III级(纤维) A组(乙炔) B(氢气) C(乙烯) D(甲E组(金属粉尘) F组(煤粉) G组(农业粉不分组别烷) 尘)欧洲和北美防爆检验和测试机构机构名称 BASEEFA SCS BVS PTB CESI CSA DEMKO国家英国德国意大利加拿大丹麦机构名称 FM UL INERIS LCIE INIEX KEMA LOM国家美国法国比利时荷兰西班牙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外壳防护等级的分类时间: 2003-11-03 09:16:14 | [<<][>>]国家标准局1994-02-21发布1985-01-01实施本标准以外壳防护能力为基础，规定了最高电压不超过69kV(如有需要，经供需双方协议，额定电压可不超过72.5kV)，借助外壳防护的电气设备的外壳的分类分级系统，同时规定了考核各种等级外壳防护性能的型式试验方法。
本标准中的分类系统所包括的防护形式有：a. 防止人体触及或接近外壳内部的带电部分和触及运动部件(光滑的旋转轴和类似部件除外)，防止固体导物进入外壳内部。
b. 防止水进入外壳内部达到有害程度。
本标准仅考虑在各个方面均符合设计规定的外壳。
在正常使用条件下，外壳的材料和工艺应能保证达到本标准的要求。
纯粹为人身安全而设置在外壳外部的栏栅等防护措施不算作外壳的一部分。
外壳外部的运动部件如风扇等的防护由有关专业的相应标准规定。
本标准不规定有关机械损坏，易爆、腐蚀性气体或潮湿(例如由凝露所引起的)，霉菌，虫害等条件下的防护等级。
本标准等效采用IEC529(1976年第一版)《外壳防护等级的分类》，包括1978年的第一次修改和1983年的第二次修改。
1代号(分类分级系统)表示防护等级的代号通常由特征字母IP和二个特征数字组成。
第一位数字指引言a项中所述防护等级，第二位数字指引言b项中所述防护等级。
特征数字的含义分别见表1和表2。
采用说明：对引言部分内容作了编辑性修改，将某些使用本标准的说明删去，而放在编制说明中。
采用时的差异：IEC529-76规定“适用于额定电压不超过72.5kV……的电气设备……””，我国无此电压等级，与之最接近的是69kV，故本标准规定“适用于最高电压不超过69kV(如有需要，经供需双方协议，额定电压可不超过72.5kV)……的电气设备……”。
表1第一位特征数字所代表的防护等级━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┯━━━━━第一│防护等级│试验位特├──────┬─────────────────────────┤方法征数│简短说明│含义│参看字│││条款──┼──────┼─────────────────────────┼───── 0 │无防护│没有专门防护│不做│││试验──┼──────┼─────────────────────────┼─────│防大于50mm │能防止直径大于50mm的固体导物进入壳内│1 ││能防止人体的某一大面积部分(如手)偶然或意外地触及壳│6.1│的固体导物│内带电部分或运动部件，不能防止有意识的接近│──┼──────┼─────────────────────────┼───── 2 │防大于12mm │能防止直径大于12mm长度不大于80mm的固体异物进入壳内││的固体异物│能防止手指触及壳内带电部分或运动部件│6.2──┼──────┼─────────────────────────┼───── 3 │防大于2.5mm │能防止直径大于2.5mm的固体异物进入壳内│││能防止厚度(或直径)大于2.5mm的工具、金属线等触及壳│6.3│的固体异物│内带电部分?蛟硕 考?.3 │──┼──────┼─────────────────────────┼────│防大于1mm │能防止直径大于1mm的固体异物进入壳内│4 ││能防止厚度(或直径)大于1mm的工具、金属线等触及壳内│6.4│的固体异物│带电部分或运动部件6.4 │──┼──────┼─────────────────────────┼──── 5 │防尘│不能完全防止尘埃进入，但进入量不能达到妨碍设备正│││常的程度│ 6.5──┼──────┼─────────────────────────┼───── 6 │尘密│无尘埃进入│6.6━━┷━━━━━━┷━━━━━━━━━━━━━━━━━━━━━━━━━┷━━━━注：①表中第2栏“简短说明”不应用来规定防护型式，只能作为概要介绍。
②第一位特征数字为1至4的设备应能防止三个互相垂直的尺寸都超过第3栏相应数字，形状规则或不规则的固体异物进入外壳。
③对具有泄水孔或通风孔的设备第一位特征数字为3和4时，其具体要求由有关专业的相应标准规定。
④对具有泄水孔的设备第一位特征数字为5时，其具体要求由有关专业的相应标准规定。
表2第二位特征数字所代表的防护等级━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┯━━━━━━━第二│防护等级│试验方法位特├─────┬─────────────────────────┤征数│简短说明│含义│参看条款字│││──┼─────┼─────────────────────────┼─────── 0 │无防护│没有专门防护│不做试验──┼─────┼─────────────────────────┼─────── 1 │防滴│滴水(垂直滴水)无有害影响│7.1──┼─────┼─────────────────────────┼──────── 2 │15°防滴│当外壳从正常位置倾斜在15°以内时，│││垂直滴水无有害影响│7.2──┼─────┼─────────────────────────┼──────── 3 │防淋水│与垂直成60°范围以内的淋水无有害影响│7.3──┼─────┼─────────────────────────┼──────── 4 │防溅水│任何方向溅水无有害影响│7.4──┼─────┼─────────────────────────┼──────── 5 │防喷水│任何方向喷水无有害影响│7.5──┼─────┼─────────────────────────┼──────── 6 │防猛烈海浪│猛烈海浪或强烈喷水时，进入外壳水量不致达到有害程度│7.6──┼─────┼─────────────────────────┼──────── 7 │防浸水影响│浸入规定压力的水中经规定时间后进入外壳水量不致达│││到有害程度│7.7──┼─────┼─────────────────────────┼──────── 8 │防潜水影响│能按制造厂规定的条件长期潜水│7.8━━┷━━━━━┷━━━━━━━━━━━━━━━━━━━━━━━━━┷━━━━━━━━注：①表中第2栏“简短说明”不应用来规定防护型式，只能作为概要介绍。
②表中第二位特征数字为8，通常指水密型，但对某些类型设备也可以允许水进入，但不应达到有害程度。
1.1单一特征数字如仅需用一个特征数字表示防护等级时，被省略的数字必须用字母X代替。
例如IPX5或IP2X。
1.2补充字母如需要时，可加一补充字母以表示某种附加含义。
此时，该标准必须明确说明在分类分级试验中应增加的试验方法。
补充字母由有关专业的相应标准规定。
采用说明：为使本标准内容更紧凑，1.2条中的三个补充字母放在一起说明。
例如：旋转电机所用的字母S、M(标于特征数字后)和W(标于IP与特征数字之间) 含义如下：S——防止水进入内部达到有害程度的试验是在设备不运转(如电机静止)的情况下进行。
M——防止水进入内部达到有害程度的试验是在设备运转(如电机运行)的情况下进行。
W——在规定的气候条件下使用并具有附加的防护措施或方法。
如无补充字母S和M时，则表示这种防护等级在所有正常使用条件下都适用。
1.3代号举例IP 44│││││└──────────────第二位特征数字│└──────────────────第一位特征数字└────────────────────────特征字母此代号指外壳能防止大于1mm的固体进入内部，并且防溅。
IP 2 3 S│││└─────────补充字母││└──────────────第二位特征数字│└──────────────────第一位特征数字└────────────────────────特征字母此代号指外壳能防止大于12mm的固体进入内部，并且防淋。
防淋试验是在设备不运转的情况下进行的。
2防护等级——第一位特征数字表1第3栏说明第一位特征数字所代表的防护等级能“防止”进入外壳的物体的细节。
术语“防止”一词表示能防止人体的某部分，手持的工具或金属线等进入外壳，即使进入也能与带电部分或有危险的运动部件之间保持足够的距离(光滑的旋转轴及类似零件不作为危险运动部件)。
适用于某一防护等级的外壳也适用于表1中所有低于该防护等级的各级。
一般不必另做较低防护等级的试验。
3防护等级——第二位特征数字表2第3栏说明第二位特征数字所代表的每一种防护等级外壳的防护型式细节。
适用于某一防护等级的外壳也适用于表2中所有低于该防护等级的各级。
一般不必另做较低防护等级的试验。
4标志标志的要求应在各有关专业的相应标准中规定。
如外壳的一部分与另一部分防护等级不同，或使用补充字母(见第1.2条)表示另一种防护等级时，其标志方法应由有关专业的相应标准规定。
如果设备的安装对防护等级有影响时，制造厂必须在安装说明书或其它类似文件中指出。
5试验的一般要求本标准所规定的试验是型式试验。
除非另有规定，试验用样品必须是未用过的新的制品，所有部件应按制造厂指定的状态装好。
各有关专业的相应标准中应对被试样器数量、样品安装条件(例如屋顶、天花板或墙上安装)、预处理的方法(如有)、关于泄水孔和通风孔的试验方法、试验时带电与否，运转与否加以规定。
如没有这种规定，则按制造厂说明书中的规定。
当第一位特征数字为1或2，第二位特征数字为1、2、3或4的情况下，用肉眼观察已显然可以判断能否达到所要求的防护等级时，如有关专业的相应标准许可，则不做试验。
但如有怀疑，仍应按本标准的规定试验。
试验结果的评定由有关专业的相应标准规定。
5.1足够的间隙本标准下列有关试验方面条款中采用的“足够的间隙”一词指：5.1.1对于低压设备(额定电压：交流不超过1200V，直流不超过1000V)。
注：如有需要，直流低压设备的额定电压可不超过1500V。
试验器件(球、指、线等)不触及带电部分或运动部件(非危险部分如光滑的旋转轴除外)。
5.1.2对于高压设备(额定电压：交流超过1200V，直流超过1000V)。
注：如有需要，直流高压设备的额定电压可超过1500V。
当试验器件位于最不利的位置时，设备应能承受相应的介质试验。
这一介质试验可用一个能保证在最不利的电场分布下能通过这一介质试验的空气间隙来代替。
6第一位特征数字的试验第一位特征数字为0时不需要试验。
6.1第一位特征数字为1时的试验以50±5N的力将一直径为50(+0.05-0)mm刚性球压在外壳各孔上。
