2010电功率复习(电学复习三)
《电工与用电常识》复习提纲-20100603
电工与用电常识》期末复习提纲第 1章、 直流电路与电路分析答案： 1）.提供电能的部分，电源 2）.消耗或转换电能的部分，负载3）连接及控制电源负载的部分，中间环节了解电路中主要物理量有哪三个，掌握电流的定义和正方向是如何规定的。
答案：电流，电压，功率2）了解什么是电流和电压的关联参考方向。
3）掌握参考电位和电位的含义，电压和电位的关系。
答案： 4、了解电流、电压参考方向的正、负表示什么意思。
5、了解功率如何计算，功率的正负表示什么意思。
6、掌握电阻元件上的电压、电流关系如何（欧姆定律） 。
电阻上的功 率如何计算。
7、掌握储能元件有哪两个，他们分别存储什么样的能量。
8、掌握理想电压源和电流源的表示符号，他们的内阻分别是多少。
9、了解支路、节点、回路和网孔的含义， （掌握）能算出1、 掌握电路一般由哪三个部分组成。
2、 3、 1）了解电流和电压的实际方向是怎样的。
答案： 正电荷运动的方向 和 高电位点指向低电位点的方向答案： 与电流实际方向相反 和与电压实际方向相同电路中有多少个支路、节点、回路和网孔。
10、熟练掌握基尔霍夫电流定律和电压定律的内容，能写出瞬时值和相量形式。
能用基尔霍夫定律进行有关的分析计算。
11、熟练掌握用支路电流法分析计算电路。
12、掌握电阻的串、并联及分压、分流公式，能根据有关公式做简单的判断。
13、掌握实际电压源和电流源的模型是怎样的。
14、熟练掌握戴维南定理的内容，能用其进行计算，如求戴维南等效电路等。
第 2 章、正弦交流电路1、了解交流电的含义和正弦交流电的含义。
2、掌握正弦交流电的三要素是什么。
3、了解周期、频率和角频率之间的关系。
4、了解正弦量的相量表示法（有效值向量）5、掌握向量形式的基霍夫定理的相量形式。
第 3 章三相正弦交流电路1、掌握对称三相电压（源）的含义。
2、了解三相电压的表示方法，相头、相尾的表示方法。
了解什么是正序和负序。
3、掌握我国低压供电系统中的电压、频率、波形等。
电功和电功率图像专题复习PPT课件(初中科学)
在研究电流跟电阻的关系实验过程中，
当A、B两点间的电阻由5Ω更换为l0Ω后，他
下一步的操作是 ( Ｃ)
在电压
A．记录电流表和电压表的示数 不变的条
B．将变阻器滑片向左移动
件下研究
C．将变阻器滑片向右移动
D．增加电池的数
5Ω l0Ω 分压能力增大
A、B两小组同学用图甲所示的电路进行了一些实验探
电D压、有将A所正、以比B:关两导R系A 体！=串U联A /后接IA到=电2压.0为V/3V0的.4电A源=上5Ω时， 通过导体的电流R为B =0．UB2A/ IB = 2.0V/ 0.2A，当其两 端电压增加时，以下是它的电流随电压变
化的图像，正确的是（D ）
请你指出小梅做法的错误之处
.
图⑤甲某所同示学的在是连“接测电定路小后灯，泡闭的合功开率关”，的移电动路滑图动．变图 乙阻是器实滑验片所P过需程的中电发学现元，件灯，泡电变源亮为时两，节电新压的表干示电数池反， 灯而泡减的小额，定灯电泡压变为暗2时.5，V，电灯压丝表的示电数阻反约而为增1大0Ω。经检 查所用器材均完好。
究．
U`=3.5V
R0=15Ω R= 35Ω
U=?
(1)A小组选取的定值电阻为15Ω，电阻箱阻值如 图乙所示，其值为__3_5_Ω ，此时电压表的示数为 3.5V，则该小组所用电源的电压为__5__V；
实验中若增大电阻箱阻值，电路中的电流将 变__小__，电压表示数将_变__大_
R0=?
U =UU=43VV
定值电阻能到达的最大功率为 13.W5 W
a
b
某同学用伏安法测电阻，若待测电阻阻值在 10Ω左右，电源电压约为6V：
2010年中考物理第二轮专题复习《电功 电功率》
最大最全最精的教育资源网 www.xsjjyw.com 全国中小学教育资源门户网站 | 天量课件、教案、试卷、学案 免费下载 | www.xsjjyw.com 1

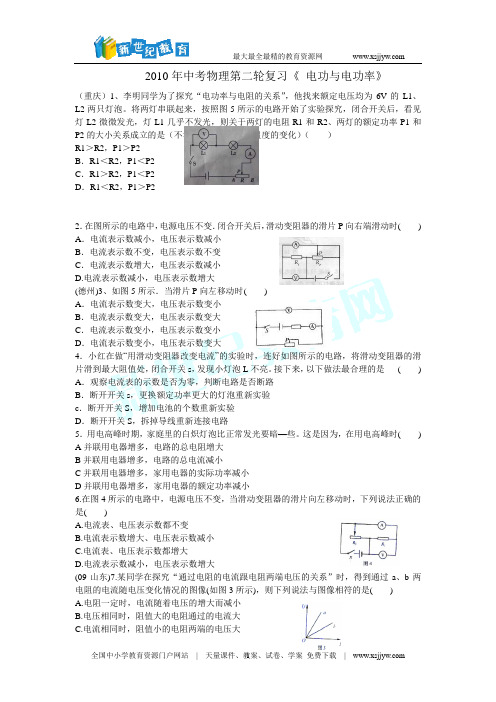

2010年中考物理第二轮复习《 电功与电功率》 （重庆）1、李明同学为了探究“电功率与电阻的关系”，他找来额定电压均为6V的L1、L2两只灯泡。将两灯串联起来，按照图5所示的电路开始了实验探究，闭合开关后，看见灯L2微微发光，灯L1几乎不发光，则关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑灯丝电阻值随温度的变化）（ ） R1＞R2，P1＞P2 B．R1＜R2，P1＜P2 C．R1＞R2，P1＜P2 D．R1＜R2，P1＞P2
2．在图所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时( ) A．电流表示数减小，电压表示数减小 B．电流表示数不变，电压表示数不变 C．电流表示数增大，电压表示数减小 D.电流表示数减小，电压表示数增大 (德州)3、如图5所示．当滑片P向左移动时( ) A．电流表示数变大，电压表示数变小 B．电流表示数变大，电压表示数变大 C．电流表示数变小，电压表示数变小 D．电流表示数变小，电压表示数变大 4．小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关s，发现小灯泡L不亮。接下来，以下做法最合理的是 ( ) A．观察电流表的示数是否为零，判断电路是否断路 B．断开开关s，更换额定功率更大的灯泡重新实验 c．断开开关S，增加电池的个数重新实验 D．断开开关S，拆掉导线重新连接电路 5．用电高峰时期，家庭里的白炽灯泡比正常发光要暗—些。这是因为，在用电高峰时( ) A并联用电器增多，电路的总电阻增大 B并联用电器增多，电路的总电流减小 C并联用电器增多，家用电器的实际功率减小 D并联用电器增多，家用电器的额定功率减小 6.在图4所示的电路中，电源电压不变，当滑动变阻器的滑片向左移动时，下列说法正确的是( ) A.电流表、电压表示数都不变 B.电流表示数增大、电压表示数减小 C.电流表、电压表示数都增大 D.电流表示数减小，电压表示数增大 (09山东)7.某同学在探究“通过电阻的电流跟电阻两端电压的关系”时，得到通过a、b两电阻的电流随电压变化情况的图像(如图3所示)，则下列说法与图像相符的是( ) A.电阻一定时，电流随着电压的增大而减小 B.电压相同时，阻值大的电阻通过的电流大 C.电流相同时，阻值小的电阻两端的电压大 最大最全最精的教育资源网 www.xsjjyw.com 全国中小学教育资源门户网站 | 天量课件、教案、试卷、学案 免费下载 | www.xsjjyw.com 2
2010届高三物理知识点复习—电学实验复习专题
电学实验复习专题一．实验电路和电学仪器的选择设计型实验多出现在电路实验题。
以一般电路实验为例，一般需要考虑以下几个方面的内容：1．电路的选择（１）安培表内、外接电路的选择。
①待测电阻的阻值已知：由于伏特表的分流作用和电流表的分压作用，造成表的示数与通过负载的电压或电流真实值之间产生误差，为减小此系统误差，当待测电阻阻值R x <<R V ，伏特表分流很小时，选择安培表外接电路；当待测电阻阻值R x >>R A ，安培表分压很小时，选择安培表内接电路。
当待测电阻阻值与电压表、电流表的阻值相差不多时，可根据：R A R V >R x 2时，采用电流表外接法；当R A R V <R x 2时，采用电流表内接法来确定。
（口决：” 大内小外”，即内接法适合测大电阻结果偏大，外接法适合测小电阻测量结果偏小）②待测电阻的阻值未知：试触法选择测量电路．试触法即为依次采用电流表的内外接法，通过计算并比较电流以及电压的相对误差来确定，最后要接相对误差小的那个点．（2）滑动变阻器限流电路与分压电路的选择：① 当负载电压要求从零开始调节，采用分压电路。
②当滑动变阻器阻值小于负载电阻时，一般采用分压电路；当滑动变阻器阻值大于负载电阻时，一般采用制流电路。
③当电源电动势较大、滑动变阻器阻值较小，不能满足限流要求时，采用分压电路。
（3）滑动变阻器的使用①限流式接法. 如图4所示 特点：R AB 随pb 间的电阻增大而增大。
练习学案P109页疑点回扣练习1、②分压式接法：如图5所示分压电路.电路总电阻R AB 等于AP 段并联电阻R aP 与PB 段电阻R bP 的串联。
当P 由a 滑至b 时，虽然R ap 与R pb 变化相反，但电路的总电阻R AB 持续减小；若P 点反向移动，则R AB 持续增大。
证明如下：ap ap ap ap apAB R R R R R R R R R R R 11)(212211+-=-++= 所以当R ap 增大时，R AB 减小；当R ap 减小时，R AB 增大。
电学(四)电功、电功率3(计算题)物理电路电流电压电阻欧姆定律电功率试题练习题及答案讲解
电学〔四〕电功、电功率六、计算题：1．<05##白云区>某电热水瓶的铭牌如下表： 电源：220V/50Hz 容量：2.2L消耗功率： 煮水时：660W保温时：33W求：〔1〕电热水瓶工作时最大电流是多少？〔2〕电热水瓶在保温状态下接入电路的电热丝的阻值是多大？〔3〕将一瓶水烧开用了15min,消耗的电能是多少？〔1〕IU P =A 3220VW 660===U P I 〔3分〕 〔2〕A 15.0220V W 3311===U P I Ω===14670.15AV 220I U R 〔3分〕 〔3〕Wh 0.165k 0.25h W 660⋅=⨯==Pt W 〔或594000J 〕〔2分〕2．<05##>灯暖型浴霸<冬季家庭洗浴时取暖>的工作原理是通过灯泡的热辐射来升高光照区域内的温度．晓亮同学对如图所示的"常能"CJ —0506型灯暖型浴霸开展了探究活动,他观察发现该浴霸的发热部件为四只标有"220V 250W"的同规格灯泡,测得浴室的空间大小是10m 3,查阋资料得知一个标准大气压下空气的密度是1.29kg/m 3,比热容是103J/<kg ·℃>．当四只灯泡正常工作12min,测得浴室内空气温度从5℃升高到35℃．问：<1>该过程中浴霸消耗电能的百分之多少转化为浴室内空气的内能?<2>若一度电的价格为0.55元,则该过程浴霸消耗电能的费用是多少?3．<05##>〔6分〕如图17所示电路中,电源电压U恒定,L是标有"6V 3.6W"的小灯泡,电阻R1＝R2＝10 n1 S1、S2都闭合时,小灯泡正常发光．求：〔1>当S1、S2都断开时,电压表的示数是多大？灯泡的实际功率是多大？<2>当S、S2都闭合时,电流表的示数是多大？电路中的总电功率多大？4．<8分〕先阅读下面材料,然后回答问题：九洲地热钻探队将会尽快把井下热水抽到地面据报道,位于##省##市的九洲地热钻探工地经过了近丰年时间的开探钻挖,近日再次传出喜讯：在钻探深度1403来的井下,施工队已探到水温达50摄氏度的地下热水。
2010电工实操考试复习资料完整版
2010电工实操考试复习资料完整版<i>很好很强大</i>2010电工证实操考试复习资料分数比例:一、低压电气（30分）二、电工仪表（30分）三、安全知识（20分）四、画图（5分）五、人工救护（15分）【低压电器分类】1）用途：便于实现远距离自动控制；作用：具有失压he欠压保护作用（触头：常开五对，常闭二对，最大能承受10A电流）2）中间继电器用途：用在控制电路中，增加辅助触头（最大能承受3）热继电器：作用：具有过载保护作用*红色按钮作用？（用于复位）**白色旋钮作用？（用于调整电流大小4）熔断器：分类：1.、螺旋式熔断器（接线：低进高出）2、插式熔断器（一定要竖着安装不能横着装）作用：具有短路保护作用5）闸刀开关/ 无力切断短路电流刀开关断流能力有限，单独使用时不宜用于大容量的线路，胶盖刀开关只能用来控制以下的三相电动机作用：具有过载保护作用*红色按钮作用？（用于复位）**白色旋钮作用？（用于调整电流大小分类：1.、螺旋式熔断器（接线：低进高出）2、插式熔断器（一定要竖着安装不能横着装）作用：无力切断短路电流刀开关断流能力有限，单独使用时不宜用于大容量的线路，胶盖刀开关只能用来控制6）空气开关：7）漏电保护开关：P124<i>很好很强大</i>8）电流互感器：P300作用：【电流，以便于各种测量仪表和继电保护装置使用。
9）变压器：作用：1、电压变换2、阻抗变换3、电路阻*10）控制按钮：（用来传递某种控制信息量）11）行程开关：（控制生产机械的方向行程距离）12）双联开关：实现两地控制13）电能表：（进线：1（L）-3(N)进2-4出）【三表的使用】1) 钳表：：测电压（使用配套的表笔）；测电流2) 兆欧表：：使用前需试表：！12、测相―地之间的绝缘（黑表笔接电动机的外壳；红表笔接每相，三次完成）3）万能表：【安全知识四必背】一、电动机外壳为什么需要进行接地保护？答：接地保护是将电气设备的金属外壳与接地体连接所谓接地保护，就是将电气设备在故障情况下可能出现危险对地电压的金属部分（如外壳等）用导线与大地做电气连接。
电功率计算题
八年级物理电学系列练习（五）电学基本计算（电功率部分）班级姓名座号成绩知识内容一、电功率：1、定义：用电器在1秒内所消耗的电能；2、意义：表示消耗电能快慢的物理量；2、计算：P=W/t符号意义和单位：W——电流做的功(消耗电能)——焦耳（J）千瓦时（KW·h）t————所用时间————秒（s）小时（h）P————用电器功率————瓦特（w）千瓦（KW）3、说明：应用P=W/t计算时这两组单位需灵活选用。
二、额定功率与实际功率：1、额定功率定义：用电器在额定电压下工作时的电功率。
2、计算：P=UI符号意义和单位：P——功率——瓦特（W）U——电压——伏特(V)I——电流——安培（A）3、说明：（1）额定功率只有一个，实际功率有无数个，当电器两端电压改变时，消耗功率也会改变。
（2）当用电器两端电压改变时，一定需注意电流也发生改变。
三、电热1、定义：电流通过导体时要产生热，这个现象叫电流的热效应2、计算：P=I2R3、说明：在电流相同的条件下，电能转化为热时的功率跟导体的电阻成正比。
复习练习一、选择题1. 关于电功和电功率说法不正确的是：（）A、用电器消耗的电能越多，电功率越大；B、功率是表示电流做功快慢的物理量；C、单位时间内，电流做功越多，电功率越大D、千瓦时电功的单位，千瓦是电功率的单位2、某家用电器正常工作时的功率约为2kW，则它可能是：（）A．电风扇B．电视机C．空调器D．电冰箱3、假设所有导体都没有电阻，当用电器通电时，下列说法正确的是：（）A．白炽灯仍然能发光B．电动机仍然能转动C．电饭锅仍然能煮饭D．电熨斗仍然能熨烫衣服4、把一个“36V 40W”的灯泡接入某电路时，测得通过它的电流为1A，此时，灯泡的实际电功率 ( )A、大于40WB、等于40WC、小于40WD、无法确定5、有一只“220V、5A”的电能表,按规定最多可接“220V,40W”的电灯 ( )A、25盏B、27盏C、28盏D、30盏6、有一盏“220V 25W”的电灯，在额定电压下正常工作，在1分钟内电流做的功是[ ] A．13200J B．5500J。
中考物理电功电功率复习
年中考物理电功电功率复习复习目标：通过复习知道电能、电功率概念。
了解电能表的使用。
能对消耗电能、电功率进行计算。
知道测电功率的方法。
能识别实际电压、额定电压；实际功率、额定功率。
知道焦耳定律，能计算电热。
知道生活用电常识。
复习时间：第5课时【知识点梳理】（一）【电能】。
1、定义：消耗的电能，用符号“W”表示。
2、实质：消耗电能的过程实质是电能转化为其它形式的能的过程。
消耗了多少电能，就有多少电能转化为其它形式的能。
3、单位：国际单位——焦耳（焦）（J）其它单位——千瓦时（kwh），生活中也用“度”来表示。
4、公式：定义式W=UIt=Pt 导出式W=I2Rt W=U2t /R W=UQ (Q在这指电量)。
5、测量：用电能表（电度表）测量。
应掌握它的读数方法（最后一位是小数）。
6、电能表上铭牌上通常有以下内容：“220V”——表示电能表的额定电压是220伏；“5A”——表示这只电能表允许通过的最大电流是5安。
“kwh”——表示电功的单位，即“度”“3000R/kwh”——表示每消耗1度电，电能表的转盘就转过3000转。
7、特点：a.串联电路和并联电路中，总消耗电能等于各部分用电器消耗电能之和。
即W总=W1+W2b.串联电路中消耗电能分配关系：串联电路中，消耗电能多少与其电阻成正比，即W1/W2=R1/ R2c.并联电路中消耗电能分配关系：并联电路中，消耗电能多少与其电阻成反比，即W1/W2=R2/ R1。
（二）【电功率】。
1、定义：1S内所消耗的电能叫电功率。
用符号“P”表示。
2、意义：表示消耗电能快慢的物理量。
3、单位：国际单位——瓦特（瓦）（W）常用的单位还有——千瓦（kW）4、公式：定义式—P＝W/t 决定式—P=UI （因为W=UIt=Pt）导出式—P＝U2/R＝I2R （因为P=UI、I=U/R、U=IR）注意：推导公式同样只适用于纯电阻电路。
定义公式和普适公式适用于任何电路。
典例：“220v，40w”，“220v，100w”的灯泡40W的电阻大，灯丝细；并联时，100W的较亮，串联时，40W的较亮；灯泡的明亮程度由其实际功率决定。
2010届高三物理高考复习学案：电路
2010届高考物理复习学案——电路【命题趋向】电路是高考的重点和热点，每年必有命题。
根据近年高考，本专题的热点问题有：动态电路问题、电源的功率问题，伏安曲线或电源的U I -图象，电动势和内阻的测量、电表的读数、变阻器的分压和限流接法选择、电流表的内外接法选择等。
2010高考可能会单独命制与此有关的电路功率问题几率较大，当然单独命制电路实验题几乎为雷打不变的规律。
预计实验会涉及电路的分压与限流、电流表的内、外接法，电表的读数、游标卡尺或千分尺的读数，以及图象问题。
【考点透视】 一、三个定律恒定电流中的三个定律分别是：1、电阻定律：LR sρ=，适用于金属导体或电解液导电； 2、欧姆定律： （1）部分电路欧姆定律U IR=，对金属导电和电解液导电均适用，但对气体导电不适用； （2）闭合电路欧姆定律EI R r=+或E IR Ir =+（粗测电阻的欧姆表就是依据闭合电路欧姆定律制成的）；3、焦耳定律2Q I Rt =，普遍适用；电流做的功2W UIt Q I Rt =≥=（对纯电阻电路或元件才取等号）二、五种功率1、电功率P IU =，普遍使用；2、热功率2P I R 热＝，普遍使用；3、电源的输出功率P IU 出＝；在电源电动势和内阻一定时，当R r =时，电源的输出功率最大，即24m E P r=，此时电源效率50η=%；4、电源消耗的电功率2P Ir 耗＝；5、电源的总功率P IE 总＝，P P P +总出耗＝。
三、两种图线1、导体的伏安特性曲线图1，线性元件的伏安特性曲线是一条过原点的直 线，直线的斜率在数值上等于导体电阻的倒数。
2、电源的U I -的图象I图2图1图2，图线斜率的绝对值等于电源内阻，图线在纵 轴上的截距等于电源电动势，图线在横轴上的截距 等于短路时的电流。
四、复杂电路要先画出等效电路图电路的等效原则：1、无电流的支路可省去；2、电势相等的点可合并；3、理想电压表认为断路，理想电流表则视为短路；4、电路稳定时，电容器可作断路处理。
初中物理中考电学知识点复习(电功率+电与磁)
中考物理电学知识点第一部分 电功率一 、电能及电能表1、电能：电源将其他形式的能转化为电能。
用电器可以把电能转化成其他形式的能。
（将电能全部转化成内能的用电器称为纯电阻用电器。
如电饭煲、电炉子等；非纯电阻电路是有一部分电能转化成除内能以外的其他形式的能，如洗衣机，电风扇等。
2、电能的单位：国际单位是焦耳，简称焦，符号J ，常用的单位是度，即千瓦时，符号kW ·h ，1kW ·h =3.6×106J3、电能表作用：电能表是测量电功或者说是用户的用电器在某段时间内消耗电能多少的仪表。
读数：电能表的计数器上前后两次的读数之差就是用户在这段时间内用电的度数。
注意：计数器显示的数字中最后一位是小数。
表盘上的参数：220V 表示电能表应接到220V 的电路中使用；5A 表示电能表允许通过的最大电流不超过5A ；2500r/kW ·h 表示消耗1kW ·h 的电能，电能表的表盘转2500转；50HZ 表示这个电能表应接在频率为50HZ 的电路中使用。
4、电功与电能电流做功的实质：电流做功的过程实质就是电能转化成其他形式的能的过程。
电流做了多少功就有多少电能转化成其他形式的能。
电功的单位也是焦耳。
5、计算普遍适用公式W=UIt=Pt (所有电路) 即电流在某段电路上所做的功等于这段电路两端的电压和电路中的电流，和通电时间的乘积。
电压的单位用V ，电流的单位用A ，时间的单位用s ，电功的单位就是J 。
导出公式t R U R I W 22t ==（纯电阻电路） 二 、电功率1、定义：电功与时间之比。
它是表示电流做功快慢的物理量。
2、单位：国际主单位 瓦特（W ）常用单位 千瓦（kW ）换算关系 1kW=1000W3、计算 普遍适用公式 UI tW P == 推导公式 P=I 2R=U 2/R (适用于纯电阻电路)4、额定功率和实际功率额定功率：用电器在额定电压下的功率。
