井下管、线(电缆)吊挂标准及管理办法
井下管、线（电缆）吊挂标准及管理办法一、管路吊挂标准1.岩石掘进巷道、煤、半煤岩掘进巷道最上面管路的吊挂离轨道面的高度为1.8米，每隔4米打一个帮部锚杆进行固定，采用抱箍方式吊挂：按管径的大小排列，最小管子在上面,最大管路在最下面,管子之间的空隙为150mm。
管路吊挂力求做到“平行成直线”和美观。
在编制掘进施工作业措施时，对管路吊挂要按本文要求有明确的规定，从技术源头抓起。
2.井下所有的管路，每隔100米设一管标，管标颜色一致，内容为用途、规格型号。
3.井下所有的管路每年至少进行一次油漆防腐，各种管路表面刷漆要用不同颜色区分。
4.需要对巷道进行喷浆时，施工单位必须采取保护管路的措施。
严禁将浆喷到管路上，否则按每米50元罚施工单位，同时清理干净。
5.通风科提前一个月将需要安装瓦斯抽排管的设计图纸交施工队，无设计图纸禁止施工，影响生产追究相关单位领导责任。
二、电缆吊挂标准1.电缆不应和风管或水管悬挂在同一侧，有淋水处必须采取保护措施。
电缆上严禁悬挂任何物件，电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。
在有瓦斯抽放管路的巷道内，电缆(包括通信、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。
盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。
2.所有斜巷,必须使用具有7个以上钩头的电缆钩吊挂,风巷可用5个以上钩头的电缆钩吊挂.电缆钩悬挂点的间距为1.0m,同钩电缆驰度一致.所有掘进巷、回采巷的电缆均布置在行人侧,所有斜巷的电缆均布置在水沟侧。
主要大巷的电缆和管路分开吊挂。
3.同一电缆钩内电缆的排列顺序:由上到下按照高压电缆,低压电缆顺序吊挂,顺序不得随意窜钩吊挂。
4.各种小电缆线,采用特制电缆钩平行吊挂，不得交叉、捆扎吊挂。
有条件的巷道应与电力电缆分开吊挂，否则应吊挂在电力电缆上方并保持0.1m的间距。
在距迎头50米处安装电缆的放、收装置。
5.电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.6m.电缆接线盒应固定吊挂,并使接线盒与主线保持在同一水平面内。

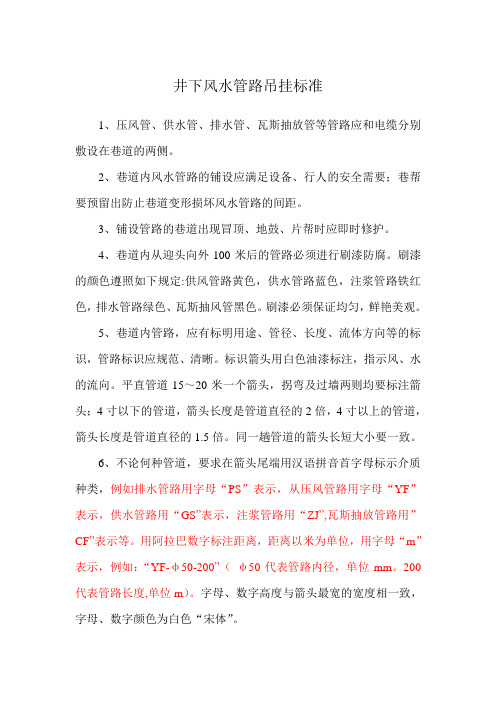

井下电缆、风水管路吊挂标准
井下风水管路吊挂标准1、压风管、供水管、排水管、瓦斯抽放管等管路应和电缆分别敷设在巷道的两侧。
2、巷道内风水管路的铺设应满足设备、行人的安全需要；巷帮要预留出防止巷道变形损坏风水管路的间距。
3、铺设管路的巷道出现冒顶、地鼓、片帮时应即时修护。
4、巷道内从迎头向外100米后的管路必须进行刷漆防腐。
刷漆的颜色遵照如下规定:供风管路黄色，供水管路蓝色，注浆管路铁红色，排水管路绿色、瓦斯抽风管黑色。
刷漆必须保证均匀，鲜艳美观。
5、巷道内管路，应有标明用途、管径、长度、流体方向等的标识，管路标识应规范、清晰。
标识箭头用白色油漆标注，指示风、水的流向。
平直管道15～20米一个箭头，拐弯及过墙两则均要标注箭头；4寸以下的管道，箭头长度是管道直径的2倍，4寸以上的管道，箭头长度是管道直径的1.5倍。
同一趟管道的箭头长短大小要一致。
6、不论何种管道，要求在箭头尾端用汉语拼音首字母标示介质种类，例如排水管路用字母“PS”表示，从压风管路用字母“YF”表示，供水管路用“GS”表示，注浆管路用“ZJ”,瓦斯抽放管路用”CF”表示等。
用阿拉巴数字标注距离，距离以米为单位，用字母“m”表示，例如：“YF-φ50-200”（φ50代表管路内径，单位mm。
200代表管路长度,单位m）。
字母、数字高度与箭头最宽的宽度相一致，字母、数字颜色为白色“宋体”。
7、供风、供水管路每隔50米应加装一组分支三通和截止阀，管路要求密封完好，无跑、冒、滴、漏现象。
8、风水管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管路连接。
由风水管路引出的支管要和主管平行布置，拐弯处应用弯头，引出处应用快速接头、法兰或专用卡箍固定，严禁用铁丝绑扎，并用规范的塑料钩或铁钩吊挂，吊钩间距必须均匀一致。
9、排水管路在巷道掘进施工时，就应根据掘进期间和工作面形成后的的实际涌水量铺设，避免重复建设，并需在巷道的低洼处应设置三通和放淤阀。
电缆及管路吊挂精细化标准(1)
一、井下管路吊挂标准1、岩巷管路吊挂标准（1）、布臵位臵原则上轨道巷内布臵在非行人侧，皮带巷内布臵在行人侧。
（2）、吊挂方式岩巷除特殊设计的吊挂方式外，均采用专用管路托板进行吊挂。
管路托板使用膨胀螺栓固定在巷帮上，使用U形卡将管路固定在托板上。
（3）、吊挂高度同一巷道内吊挂高度必须保持一致。
（4）、管路布臵自上而下依次为供风管、供水管、注浆管、乳化液管、排水管。
（5）、接头螺栓管路接头处螺栓条数规定平巷（不大于7°）不少于4条，8°－15°上下山不少于6条，大于15°的上下山巷道螺栓齐全（也可使用快速接头但必须满足设计要求）。
（6）、管路刷漆颜色风管为黄色、水管为绿色，注浆管为黑色、乳化液管为红色，所有管路连接的法兰盘或快速接头均为红色；U形卡均为黄色；管路托板为红色，管子钩为红色。
（7）、管径要求风管：井底车场使用Φ200mm，东、西大巷及15、16轨道使用Φ150mm，14轨道使用Φ100mm，水管：井底车场使用Φ150m东、西大巷及15、16轨道使用Φ150mm；采掘地区排水管：一般为Φ50mm，个别头面水量较大时使用Φ100mm。
（8）、消防（防尘）三通规格。
三通长300mm，三通上焊接一个Φ19mm（或Φ25mm）高压球阀（9）、消防（防尘）三通安装安装间距规定轨道巷100m，皮带巷50m，安装角度朝上30°，指向巷中，必须用高压截止闸。
（10）、迎头管路及电缆防护岩巷迎头进行喷浆时，需将耙矸机后100m的管路及电缆使用旧风筒布或旧皮带进行摭盖保护，保持管路、电缆清洁。
（11）、风管管路闸门布臵井底主石门通向东、西大巷的主管路上必须分别加装闸门，并安装压力表；西大巷通向14、16轨道的分支管路上必须分别加装闸门，并安装压力表；东大巷通向二水平、15轨道的分支管路上必须分别加装闸门，并安装压力表；主轨道通向各个车场的风管出口处必须加装闸门，并安装压力表。
电缆悬挂标准
（附件2）电缆、接线盒吊挂标准第一条电缆不应悬挂在压风管或水管上，不得遭受淋水,并严禁悬挂任何物件。
电缆同压风管、供水管在巷道同一侧敷设时，必须设在管子上方，并保持0.3m以上的距离。
在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。
盘圈或盘＂8＂字型的电缆不应带电，但给采掘机组供电的电缆不受此限．第二条井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧。
如果受条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。
井下电缆应有标志牌，牌上应注明电缆来向、去向、型号、电压等级、长度及责任单位。
沿电缆线路每隔一定距离、在每个拐弯处或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应悬挂标志牌。
第三条电缆穿墙或出入硐室时，不得从门框或墙体直接出入，应用穿墙管保护，以防电缆被挤压，并用黄泥在穿墙管与电缆空隙之间严密封堵，两侧必须张贴电缆走向牌。
第四条水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并在承受意外力时能自由坠落；其悬挂高度应使电缆在有矿车掉道时不受撞击，在电缆坠落时，应不致落在轨道或输送机上。
在有岔道及巷道拐弯地点，电缆钩应加密。
电缆悬挂弛度在直巷内要有５%左右，在岔道与拐弯处要有10%左右。
第五条电缆在水平巷道或倾角在30°以下的井巷中悬挂时，应用吊钩悬挂；第六条电缆同侧敷设时，其顺序：监测、通讯、信号、高压、低压电缆自上而下分档吊挂，垂度适当，分档吊挂时电缆不准交叉悬挂。
严禁铁丝捆扎悬挂电缆，电缆悬挂间距满足相关要求即可，不应过密，不准人为取直。
监测线、通讯线和信号线必须入钩，且必须与动力电缆分开悬挂。
禁止私拉乱扯。
第七条敷设固定动力电缆过程中遇到挡车器或横穿巷道的风水管路时电缆应从其上方通过，并在电缆与横梁、管道之间加绝缘材料；遇到架棚地方，电缆不应敷设在棚子与围岩之间。
掘进电缆及管路吊挂标准
井下采掘工作面电缆、风水管路吊挂及保护接地安装标准一、电缆吊挂标准1、固定使用的电缆必须使用电缆钩吊挂，不得使用电缆钩以外的任何东西吊挂电缆。
不同电压等级的电缆不能挂在同一个电缆钩上。
2、掘进工作面喷浆巷道的电缆钩敷设，上端使用膨胀螺栓（M10×80mm）或射钉固定；锚网巷道电缆钩要使用12#铁丝穿电缆钩上端孔固定在拉直的铁丝或钢丝绳上，电缆钩下端要紧贴帮，保证每条巷道统一电缆钩标准，所有悬挂电缆钩必须与巷道底板垂直。
3、相邻两个电缆钩的间距为1m，相邻电缆钩的电缆不得相互交叉接触，电缆必须吊挂平直，电缆之间不得松弛。
4、顺槽电缆钩吊挂高度距顶板为0.3m(轨道大巷距离水沟盖板为1.6m)，保证电缆坠落后不落在轨道上。
所有电缆钩吊挂角度统一，应垂直于该段巷道的底板。
如果电缆钩与风水管路在同一侧巷道则电缆钩最下端路风水管路距离不少于0.3m（最下端距底板为0.5m）。
5、同一个电缆钩上，监测监控线在最上方，往下依次为电话线、控制线、负荷线、负荷线、电源线，原则上一层电缆钩只敷设一根电缆。
所有信号、通讯、监控电缆要用尼龙扎带绑扎在电缆钩上，要求垂度相同，各层电缆钩的绑扎位置应在同一电缆钩上。
各工作面轨顺及皮顺掘进巷道各管线采用在皮带里侧进行吊挂，上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩，综掘顺槽最下端挂GL-PVC80×182×110单个电缆钩，为做到节约，除了电缆打回头需要增加电缆钩，电缆余量用完后将多余的电缆钩拆除。
所有巷道不得有闲置的电缆钩。
其它特殊情况需要增加电缆钩必须经过机电技术科的批准。
东部集中轨道大巷、东部集中回风巷、东部集中胶带巷三条大巷管线上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩。
井下电缆、管路悬挂标准
井下电缆、管路悬挂标准预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制大水头煤矿井下电缆及管路悬挂、积尘清理标准为进一步规范井下电缆、管路的管理，提高安装、敷设的质量，统一标准，便于操作，提升我矿安全质量标准化管理水平，结合本矿实际特制订井下电缆、管路悬挂标准，望各单位认真执行。
第一部分电缆悬挂标准井下所有固定敷设的电缆（包括动力电缆、监测、照明、信号、通讯电缆等）必须采用专用电缆钩进行悬挂。
悬挂电缆必须遵守下列标准：1、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度（最低点水平下垂50～100mm），并能在意外受力时自由坠落。
其悬挂高度保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送带上，在行人巷道电缆钩最低层的电缆悬挂高度距离底板1.8m。
2、电缆悬挂点的间距，在水平巷道或倾斜井巷内电缆钩间距为1.5m。
3、电缆不得悬挂在风管或水管上，不得遭受淋水。
电缆上严禁悬挂任何物件。
电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。
在有瓦斯抽放管路的巷道内，电缆（包括通讯、监测、照明、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。
盘圈或盘“8”字形的电缆不得带电（屏蔽电缆除外），但给采、掘机组供电的电缆不受此限。
4、井筒和巷道内的通讯、信号、照明、监测电缆，应与电力电缆分挂在井巷的两侧。
如果巷道一侧管道过多受条件所限，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.2m以上的地方。
5、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于100mm；高压电缆之间、低压电缆之间的距离不得小于50mm。
6、井下所有巷道内的动力电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置电缆标志牌，注有编号、供电对象、长度、电压、截面和巡检负责人的姓名，巷道内电缆要求每隔50m，粘贴电缆标志牌。
管路吊挂电缆吊挂设备安装和接地标准
管路吊挂电缆吊挂设备安装和接地标准井下电缆吊挂、接地装置及电气设备安装完好标准为了进一步提高安全质量标准化工作水平，使井下电缆吊挂、井下接地装置敷设及电气设备安装完好规范化，现将一、井下电缆吊挂标准二、接地装置安装标准三、电气设备安装完好标准规范如下：一、井下电缆吊挂标准1、现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则，新敷设的电缆应经机电科组织验收合格后方可投入使用。
2、电缆悬挂必须符合规程规定，做到整齐不交叉、不缠绕、不盘圈（给采掘机组供电的电缆除外）、不挤压、不落地、不粘积尘。
4、敷设在巷道内的电缆，必须采用电缆钩分钩悬挂，且要悬挂整齐，电缆钩统一使用宽底板树脂电缆钩。
5、距煤帮300mm沿顶板每隔100米打一根锚杆，锚杆外露为100—200mm，用φ6#钢绞线捆绑在锚杆上，绳卡卡牢，将钢绞线拉直吊平。
将电缆钩吊挂在钢绞线上。
钢绞线中部下垂明显处可用膨胀螺栓固定。
电缆钩吊挂应平直，严禁用铁丝吊挂电缆。
6、电缆钩间距为1.5米，误差不得超过50mm。
7、电缆与风、水管要求分别布置在巷道两侧，如果受条件所限，必须敷设在同一侧时，必须由机电矿长允许方可，且电缆要敷设在管路上方，并保持0.3米以上的距离。
8、巷道内的通信和信号电缆应与电力电缆分挂在巷道的两侧，如果受条件所限，必须敷设在同一侧时，必须由机电矿长允许方可，且应敷设在电力电缆上方0.1m以上的地方。
9、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。
高压电缆之间、低压电缆之间的距离不得小于50mm。
10、电缆接线盒应使用专用接线盒吊钩，不得让电缆受力，电缆要留有一定余量，接线盒吊挂高度应略高于所接电缆。
11、电缆穿过墙壁或风门时，必须设置穿墙套管保护电缆，并将两头用黄泥封堵。
12、电缆跨巷道时必须走过桥（电缆桥架）。
13、严禁用小电缆钩挂大电缆，每一个电缆钩只准挂一根电缆。
14、同一地点或同一地段挂同一根电缆只许用同一类型电缆钩。
管线缆吊挂标准
风水管路吊挂标准为进一步加强现场管理，提升现场安全质量标准化水平，真正做到现场施工一次成巷，文明施工一步到位，减少重复劳动和浪费，确保现场实现动态达标，给员工创造一个安全、舒适、文明的作业环境，特制定实施意见如下：（四）、管线缆吊挂一条线：风水管路吊挂标准1、风水管吊挂点施打在巷道腰线位置，吊挂点之间的间距为3米，为了吊挂规范，可以使用废旧皮带条或者用废旧材料加工的挂钩（一个区域内应使用同一种材料吊挂）吊挂在锚杆上。
管路吊挂必须保证平直，吊挂点与管路的间距为10cm，管路之间的间距为10cm，。
2、沿巷道敷设的风水管路在直线段每隔100米和进口、拐弯、过路等处加一组风水管标识牌，吊挂整齐，位置统一。
3、风水管路不得使用铁丝吊挂。
4、巷道距工作面迎头30米外管线缆必须按标准正规吊挂，综掘迎头工作面，综掘机二运皮带，耙装机卸载槽10米外管线缆必须按标准正规吊挂。
5、风水管的吊挂必须平直，无起伏，高低差不得大于1cm，最下面一根管距底板高度不得少于0.5米。
电缆吊挂标准：1、井下巷道内电缆全部使用塑料挂接式电缆钩进行吊挂。
2、电缆钩必须挂在沿巷道敷设的钢绞线上，钢绞线吊挂必须平直，吊挂点高度距腰线往上1.1米处，吊挂点间距2米，电缆钩挂在钢绞线上，间距为1.1米。
电缆吊挂不得遭受拉力，垂度一致、电缆吊挂最低处距轨道平面不得小于1.2米，防止矿车掉道挤伤电缆。
3、高、低压电力电缆敷设在巷道同一侧时，高、低压电力电缆相互的间距应大于10cm；高压电缆之间和低压电缆之间的距离不得小于5cm,以便摘挂。
通讯电缆与电力电缆在巷道内同侧敷设时，应敷设在电力电缆的上方10cm以上的地方，电缆在接线盒处应有部分余量，不得用机械拉紧。
4、电缆过巷道过硐室可根据巷道弯度进行吊挂，硐室上没有吊挂点地点的必须安装电缆过桥，按顺序摆放。
5、电缆吊挂要按照通讯、信号、照明电缆在上动力电缆在下、细电缆在上粗电缆在下的原则。
6、电缆不得遭受淋水，有淋水的地点必须采取措施进行遮挡。
电缆悬挂标准
电缆悬挂标准一、适用范围本标准适用于山西中阳桃园容大煤业有限公司主要大巷、采、掘工作面电缆吊挂标准管理。
电缆现场应遵循：1、主要运输、轨道大巷电缆现场应遵循井下机电队负责安装、吊挂、维护，日常的电缆卫生为区域责任制；采掘顺槽电缆现场应遵循“谁使用，谁负责安装，吊挂、维护、清理”的原则；2、“走下不走上、走里不走外、靠帮接顶、平行或垂直于顶、底板”的原则。
3、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成 90 度，即横平竖直。
二、主要运输、轨道大巷电缆吊挂标准1、布置位置井下必须使用统一标准的矿用电缆钩根据现场确定位置。
2、电缆吊挂（1）电缆敷设顺序从上至下依次为：照明、信号电缆、动力线。
（2）电缆吊挂整齐不交叉、不缠绕、不挤压、不落地、不盘卷。
（3）电缆钩分大钩、小钩，小钩在上，大钩在下；大钩、小钩数量根据现场情况确定，并考虑一定数量的备用电缆钩（36V 以下含36V电缆可同钩吊挂，36V以上电缆钩必须分钩进行吊挂）。
主要运输、轨道大巷电缆钩使用GJ-35mm2钢较线悬挂在挑钩上固定于巷帮、巷顶或采用电缆桥架置于巷道顶部。
（4）电缆吊挂使用电缆钩吊挂，同一区段使用同一规格的电缆吊挂钩.固定巷道电缆钩间距为1200mm。
吊挂时，高压电缆与低压电缆相距不小于100mm，高压电缆之间，低压电缆之间相距不小于50mm,吊挂高度不得低于1600mm与风水管路的间距不得小于300mm。
(5）电缆穿过墙壁或风门时，必须设置穿墙套管保护好电缆，并将两头采用黄泥封堵，36V以上电缆通过穿墙套管时只允许单孔穿线，不得两根以上电缆同时通过一个穿墙套管。
(6）巷道内的电缆（动力电缆）通过拐弯或分支点，以及连接不同直径的接线盒两端，穿墙电缆的墙两边都应该设置注有电缆的规格型号，编号，长度，用途，电压，截面，负责人的标志牌，并且内容要填写正确，完整。
(7）电缆不得悬挂在风水管路上，不得遭受淋水。
电缆上严禁悬挂任何物件。
电缆悬挂规定
电缆悬挂规定1、电缆敷设首先选好路径。
综合考虑如下因素：①原则上与管路分挂巷道两侧；若现场不允许，则电缆悬挂于管路上方，与管路距离不小于300毫米。
②动力电缆尽量避开辅运大巷、盘区辅运巷、工作面辅运巷敷设。
③必须与瓦斯抽放管路分开，分挂巷道两侧。
2、动力电缆缆钩间距原则为1米，采面回风巷通信电缆、监控电缆缆钩间距0.5米，辅运大巷固定敷设的通信电缆、监控电缆、照明电缆缆钩间距0.8米；电缆敷设成直线。
3、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1米，高压电缆之间、低压电缆之间的距离不得小于50毫米，电缆电压等级以上低下高的原则排列，即高压电缆悬挂在最下方。
4、电缆敷设时要横平竖直，直角处按电缆型号、直径考虑弯曲半径（橡套电缆的弯曲半径是电缆直径10倍、铠装电缆的弯曲半径是电缆直径的15倍）；并排敷设多种电缆时，按其中最大一种弯曲半径考虑，其它电缆按此弯曲形状弯曲。
在弯曲部分两端各增加一个固定缆钩。
5、同一地点或同一地段挂统一根电缆只允许用同一类型电缆钩。
6、巷道一侧挂有2根以上电缆时，不得交叉，且驰度一致，不得错钩吊挂。
若电缆改向或分支致电缆交叉时，须采取措施（如做过桥等）使电缆间距符合要求、电缆布置排列整齐。
7、电缆接线盒等电缆连接装置应单独固定，不得让电缆受力。
8、盘圈或盘“8”字形的电缆不得带电，但给采掘机组供电的电缆不受此限。
9、电缆经过硐室、联巷、跨越巷道时，要贴顶敷设，电缆间距、顺序不变。
10、穿墙电缆必须使用穿线管，穿线管布置沿巷道成一弯曲线，管间距50毫米，排布整齐，电缆敷设后必须堵口、填缝。
11、电缆破损后使用相应等级接线盒连接，不得使用冷补胶修补，特殊情况需使用冷补胶修补电缆时必须报机电部同意，并制订安全技术措施，经审批后才能实施。
12、铠装电缆头的接地线盘曲后绑扎，外观美观统一，压线螺丝采用镀锌螺丝，露头2-3丝。
13、两台以上布置的设备的进出电缆弯曲形状要求统一、美观。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管路、电缆、小型电器、皮带保护安装悬挂标准
一、管路悬挂标准
1、管路敷设吊挂要牢固平直螺丝齐全，管路接头密封完好，不得出现跑、冒、滴、漏现象。
2、钢铁管路每隔4m吊挂固定一次，保证每根管路必须有一处吊挂，锚喷巷道支护采用打锚杆利用管钩吊挂，钢架支护巷道，采用铁丝吊挂固定在棚腿上。
3、管路吊挂原则上应和电缆分别敷设在巷道的两侧，敷设在同一侧时，应与电缆保持0.3m以上的距离，且敷设在电缆下方，原则上管路敷设距底板至少保持200mm以上距离（大巷内距底板1.2m以上距离）。
管路吊挂高度为距巷道腰线下方300mm开始吊挂。
各个管路间距为150mm。
4、管路吊挂顺序，按照供风管、供水管、排水管从上到下的顺序布置。
从外到里编号管理，每根一个编号。
直巷每隔50米、巷道口、拐弯处，要悬挂标示管路内流体走向、管径的标志牌。
5、供风、供水管路每隔50m应加装一组分支三通和截止阀，当遇到巷道叉口安装一个三通和截止阀，每个拔门口安装一个总截止阀，便于作业检修，截止阀编号挂牌管理。
截止阀一律口朝上倾斜30度布置。
6、管路的管径在同一巷道内必须保持统一，不得使用不同管径的管路。
7、管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，禁止使用软管和规格较小的管路与主管路连接。
8、必须定期清除管路上浮尘杂物，保持管路表面清洁、干净。
9、管路用挂钩吊挂时，挂钩用Φ20mm圆钢制成，用钢丝绳吊挂时，钢丝绳直径不小于Φ6.3mm。
使用铁丝固定时用不低于10号的铁丝，双股固定。
10、掘进巷道超过20米时，风水管路必须使用铁管。
二、电缆悬挂标准
1、巷道内的电力电缆沿线每隔100米的距离、拐弯或分支点、连接不同直径电缆的接线盒两端、穿墙电缆的墙两边、接线设备两端都应粘贴标注有电缆规格型号、长度、用途、电压、负责人等内容的标志走向牌。
2、敷设在巷道内的电缆，必须采用电缆钩分钩悬挂，不得交叉，要悬挂整齐平直，严禁用铁丝吊挂电缆。
3、电缆吊挂大巷间距为1.2m，斜巷为1m，钢梁巷道隔一棚吊挂一处，电缆钩两端用铁丝固定，让电缆钩紧贴巷邦。
电缆与风、水管要求分别布置在巷道两侧，如果受条件所限，必须敷设在同一侧时，电缆要敷设在管路上方，并保持0.3米以上的距离。
电缆上严禁悬挂任何物件。
巷道内的通信和信号电缆应与电力电缆分挂在巷道的两侧，如果受条件所
限，必须敷设在同一侧时，必须敷设在电力电缆上方0.1m 以上的地方，通讯、监控、信号分钩悬挂，电缆敷设顺序从上至下依次为：通讯电缆、监测电缆、信号电缆、动力线。
高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。
高压电缆之间、低压电缆之间的距离不得小于50mm。
4、电缆接线盒应使用配套接线盒，接线盒两端电缆要留有一定余量，接线盒吊挂高度应略高于所接电缆。
5、电缆穿过墙壁或风门时，必须设置穿墙套管保护电缆，并将两头用黄泥封堵。
36V以上电缆通过穿墙套管时只允许单孔单线，不得两根及以上电缆同时通过一个穿墙套管。
6、电缆跨巷道时必须走电缆过桥或沿巷道在上部用电缆钩卡子固定，保证电缆下方行人高度。
7、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90º，即横平竖直。
8、电缆改变敷设方向时，要求成90º转弯，转弯处应有适宜的圆弧，铠装电缆要求：弯曲半径≥20倍电缆外径；橡套电缆要求：弯曲半径≥10倍电缆外径。
9、严禁用小电缆钩挂大电缆。
10、电缆接线盒等电缆连接装置应单独固定牢固，不得让电缆受力。
11、电缆不得挂在风管或水管上，不得遭受淋水。
12、电器设备入线电缆均应粘贴标志牌，标志牌粘贴在距喇叭嘴0.5m处。
13、电缆悬挂时应停电作业，严禁带电强力拉拽电缆。
三、小型电器悬挂标准
1、井下所有小型电器都要上板，在小件板中间固定牢固可靠，前后左右不倾斜，美观好看。
2、小件板四角用铁丝固定在巷道上。
3、单台小型电器单独上板，几台在一起的集中上板。
4、小件喇叭口处出线和多余电缆要捆绑整齐。
5、小件使用严禁放置在地上使用。
四、皮带机保护安装标准试验方法周期
1、防滑保护装置：将磁铁安装在卸载滚筒的侧面，速度传感器安装在与磁铁相对应的支架上。
试验方法：移动传感器位置。
周期：每班试验一次。
2、堆煤保护装置：在煤仓上口时，堆煤保护传感器的安装高度，应在低于机头下胶带200mm水平以下。
在两部带式输送机搭接处，堆煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向。
试验方法：触动抬起传感器。
周期：每班试验一次。
3、防跑偏保护装置：防跑偏装置要上板后固定在皮带架子上，应安装在距机头后20米左右。
距离槽形托辊外沿
100-200mm范围。
试验方法：推动传感器杆。
周期：每班试验一次。
4、温度保护装置：安装在靠近皮带机的主动滚筒皮带接触面的10-15mm，固定牢固。
试验方法：按动传感器试验按钮。
周期：每班试验一次。
5、超温自动洒水装置：安装固定在主动滚筒瓦座上，距离主动滚筒10-15mm。
试验方法：按动传感器试验按钮。
周期：每班试验一次。
6、烟雾保护装置：烟雾保护装置安装在距上皮带上方0.6～0.8m以上，距机头驱动滚筒5米的回风侧。
按动传感器试验按钮。
周期：每班试验一次。
7、沿线急停保护装置：输送机巷道内每隔100m要安装一个急停开关。
急停开关上板后，安装在皮带架子上。
皮带架子是槽钢形的急停线用支架敷设，支架固定在皮带架子上，每隔3米安装一处支架，急停线支架高度100mm；皮带架子是圆管形的，急停线用铁丝镊圈固定在皮带纵梁上，每根纵梁杆固定一处，圈大小为Φ10mm。
试验方法：拉动拉线。
周期：每班试验一次。
8、防撕裂保护装置：防撕裂保护装置安装在机头后15米左右，加工托架，装在上层和下层皮带之间。
试验方法：在传感上施加压力。
周期：每班试验一次。
9、行程式张力下降保护安装在机尾滚筒或张紧滚筒处。
试验方法：推动行程开关。
周期：每天试验一次。
10、皮带综合保护器箱要上板挂置端正，各保护装置的电缆线要悬挂绑扎整齐。
