施工图自审、会审记录
图纸会审纪要内容_会议纪要_
图纸会审纪要内容今天，小编给大家介绍的是图纸会审纪要内容，供大家阅读参考。
图纸会审纪要内容11、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案;二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。
3、图纸会审的内容：(1)是否无证设计或越级设计;图纸是否经设计单位正式签署。
(2)地质勘探资料是否齐全。
(3)设计图纸与说明是否符合当地要求。
(4)设计地震烈度是否符合当地要求。
(5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。
(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。
(7)防火、消防是否满足。
(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
(9)施工图中所列各种标准图册施工单位是否具备。
(10)材料来源有无保证，能否代换;图中所要求的条件能否满足;新材料、新技术的应用是否有问题。
(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。
(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。
(13)施工安全、环境卫生有无保证。
(14)图纸是否符合监理大纲所提出的要求。
4、会审的程序：图纸会审应开工前进行。
如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。
4.1图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。
施工图纸自审提疑表
施工图纸自审提疑表一、引言在工程建设过程中，施工图纸的审查是至关重要的一环。
它决定了项目的规划、设计、施工以及最后的完成效果。
为了确保施工图纸的准确性和完整性，本文将详细介绍施工图纸自审提疑表及其重要性。
二、施工图纸自审提疑表概述施工图纸自审提疑表是一种用于审查施工图纸的工具，它帮助设计师、工程师和管理员等项目相关人员对图纸进行全面、细致的审查，以确保图纸的准确性和完整性。
该表格包含了各种需要检查的项目，包括设计理念、结构安全、建筑规范、施工工艺等。
三、施工图纸自审提疑表的重要性1、提高图纸准确性：通过使用施工图纸自审提疑表，可以确保图纸中的所有细节都被仔细审查，从而减少错误和疏漏，提高图纸的准确性。
2、提升施工效率：通过提前发现和解决问题，可以避免在施工过程中出现不必要的停工和返工，从而提高施工效率。
3、保障工程质量：施工图纸自审提疑表的使用，可以确保图纸满足所有相关标准和规范，从而保障了工程质量。
四、施工图纸自审提疑表的实施步骤1、组织专业团队：组织由设计师、工程师、技术专家等组成的专业团队，进行图纸审查。
2、制定审查计划：根据项目的实际情况，制定详细的审查计划，包括审查内容、时间、人员等。
3、填写自审提疑表：按照审查计划，使用施工图纸自审提疑表对图纸进行审查，并记录发现的问题和建议。
4、问题反馈与处理：将审查中发现的问题反馈给设计团队，并协商解决方案。
5、完成审查报告：根据审查结果，编写详细的审查报告，包括问题的描述、解决方案和建议等。
五、结论施工图纸自审提疑表是工程建设过程中不可或缺的一部分。
通过使用该工具，我们可以确保施工图纸的准确性和完整性，从而提高施工效率和质量。
因此，我们应该充分认识到施工图纸自审提疑表的重要性，并在实际工作中认真执行。
在任何建筑工程项目中，施工图纸的审查都是至关重要的环节。
这不仅涉及到工程的施工质量，也直接影响到工程的安全与效益。
本文将探讨施工图纸的自审与会审记录的重要性。
2、设计图纸自审制度

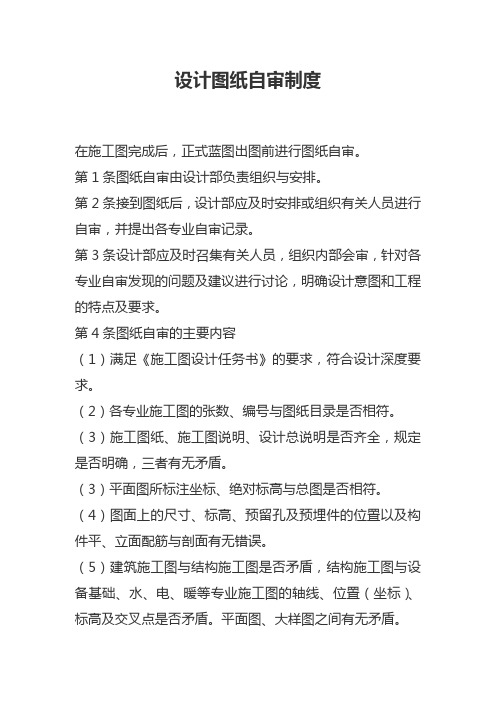

设计图纸自审制度
在施工图完成后，正式蓝图出图前进行图纸自审。
第1条图纸自审由设计部负责组织与安排。
第2条接到图纸后，设计部应及时安排或组织有关人员进行自审，并提出各专业自审记录。
第3条设计部应及时召集有关人员，组织内部会审，针对各专业自审发现的问题及建议进行讨论，明确设计意图和工程的特点及要求。
第4条图纸自审的主要内容
（1）满足《施工图设计任务书》的要求，符合设计深度要求。
（2）各专业施工图的张数、编号与图纸目录是否相符。
（3）施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。
（3）平面图所标注坐标、绝对标高与总图是否相符。
（4）图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误。
（5）建筑施工图与结构施工图是否矛盾，结构施工图与设备基础、水、电、暖等专业施工图的轴线、位置（坐标）、标高及交叉点是否矛盾。
平面图、大样图之间有无矛盾。
（6）图纸上构配件的编号、规格型号及数量与《构配件一
览表》是否相符。
第5条图纸经自审后，应将发现的问题以及有关建议，做好记录，提交给设计单位完成修改后正式出图。
施工图纸会审记录范本表
Part Four
施工图纸是否完整，无缺漏 图纸中的标注、说明等是否清晰、准确 图纸中的尺寸、比例是否符合要求 图纸中的材料、设备等是否符合要求
Hale Waihona Puke 施工图纸是否符合国家有关技术政 策、规范、规程和标准
施工图纸中是否有遗漏或错误，是 否需要补充或修改
添加标题
添加标题
添加标题
添加标题
施工图纸是否符合工程实际情况， 是否满足施工要求
Part Six
针对会审中提出的问题，制定整改措施和计划 整改责任人及期限明确，确保问题得到及时整改 整改完成后，及时向相关部门和人员反馈整改结果 定期对施工图纸进行复查，确保图纸的准确性和合规性
整理会审记录，确保记录完整、准确 归档会审资料，方便后续查阅和使用 定期对会审资料进行更新和维护 确保会审资料的安全性和保密性
施工图纸是否符合图纸深度要求， 是否满足设计要求
对施工图纸中的材料、设备 进行成本分析，确保经济合 理
审查施工图纸是否符合经济 性原则，是否能够节约成本
审查施工图纸中的施工方法、 工艺流程是否符合经济性要 求
对施工图纸中的建筑面积、 空间布局进行经济评估，确
保合理利用空间资源
审查施工图纸中各专业之间的协调性，确保无冲突或矛盾。 检查与其他专业的接口部位是否明确，确保施工过程中的有效衔接。 核实施工图纸中涉及到的公用设施、管道等是否与其他专业相符，避免后期返工。 审查施工图纸中涉及到的特殊作业是否与其他专业配合良好，确保施工安全和质量。
填写表格时，应使用黑色或 蓝色水笔，字迹清晰、工整。
填写内容必须准确、完整， 不得遗漏或涂改。
表格中的空白部分应填写完 整，不得留空或划斜线。
表格填写完毕后，应由相关 负责人签字确认。
设计交底与图纸会审会议纪要
设计交底与图纸会审会议纪要会议时间：X年月日时会议地点：X参会人员：1、设计单位代表：、2、施工单位代表：、3、监理单位代表：、4、建设单位代表：、会议议程：一、设计单位代表介绍设计意图和设计特点设计单位代表就本次设计交底进行了详细的介绍，包括工程概况、设计范围、图纸内容、施工要求以及与其他单位的协调事项。
重点强调了施工过程中需要注意的设计细节和可能出现的问题，并就相关问题提出了解决方案。
二、施工单位代表提出施工中的难点和需要解决的问题施工单位代表就施工中的难点和需要解决的问题进行了详细的阐述。
主要包括施工图纸中存在的问题、施工安全问题、材料和设备的选择以及与其他单位的协调问题。
同时，他还就如何保证施工质量提出了具体的建议。
三、监理单位代表提出监理意见和要求监理单位代表就本次图纸会审提出了具体的监理意见和要求。
主要包括加强施工现场的安全管理、确保施工质量符合规范要求、加强与其他单位的协调合作以及做好验收工作等方面。
同时，他还就如何保证工程进度提出了具体的建议。
四、建设单位代表提出建设单位意见和要求建设单位代表就本次图纸会审提出了具体的建设单位意见和要求。
主要包括加强工程进度的监控、确保施工质量的符合要求、加强与其他单位的协调合作以及做好验收工作等方面。
同时，他还就如何控制工程造价提出了具体的建议。
五、会议总结经过本次会议的讨论，各方代表就设计交底与图纸会审中存在的问题达成了一致意见。
为确保工程的顺利进行，各方代表一致同意以下几点：1、加强施工现场的安全管理，确保施工人员的安全和设备的正常运行。
2、加强与其他单位的协调合作，确保工程进度和质量符合要求。
3、加强工程进度的监控，确保按时完成工程任务。
4、做好验收工作，确保工程质量符合规范要求。
施工图图纸会审及设计技术交底会议纪要会议时间：X年月日会议地点：公司会议室参会人员：设计单位、施工单位、监理单位、建设单位等相关负责人会议纪要：一、设计单位介绍施工图设计情况设计单位对施工图设计进行了详细介绍，包括各专业施工图的平面布置、立面设计、材料选用、构造做法等。
图纸会审记录
14
图中板负筋标注说明不明确？
15
建施修2地下室建筑设计总说明第2条附加防水层中水泥砂浆保护层标号与建施修9详图4不符？
以建施修9为准。
16
建施修2三：地下室人防设计墙身1、风机房、管理用房、休息用房、隔墙用MU3.5非承重空心砖190×190×190，龙岩市场上无此规格砖，建议采用水泥空心砖？
给排水部分
序号
自审疑问
会审解答
1
因当地自来水公司的要求，甲方决定给水系统改为变频恒压供水？
同意。
2
会审确定：给水分区仍按高低分为两个分区，一至六层(低区)水表设在架空层，七至十二层(高区)水表设在七层。
暖通部分
序号
自审疑问
会审解答
1
P6预留洞在预埋平面位置有误，是否以平时通风排烟平面图为准？
是。
电梯部分
采用190厚水泥预制多孔砖。
4
建筑说明中屋面40厚C20细石防水砼配
Φ4@150双向钢筋网，可否把Φ4改为Φ6.5？
同意改为Φ6.5。
5
设计图中所有Φ6可否改为Φ6.5？
同意改为Φ6.5。
6
建筑总说明中当L＝1200或H＞370时采用砖砌平拱，建议采用钢筋砼过梁。所有钢筋砼过梁主筋是否采用三级钢？
按结施通2修图15g施工。
序号
自审疑问
会审解答
1
电梯井道顶层4.0m，无法达到验收要求？
改为4.5m。
人防部分
序号
自审疑问
会审解答
1
上、下口部1：平面图中HFM1520(6)靠闭锁边无墙，无法安装，大样图为HM1220，HFM1220(6)应确定开启方向。
施工图自审、会审记录
8、水施5中的PVC管材料规格没有注明。
9、电施3中的暗管规格图纸也没有注明。
10、建施9中“侧立面条砖铺贴”其颜色图纸没有注明。
施工图纸会审记录
建 设 单 位
会审时间
年月日
工 程 项 目
主 持 人
参
加
会
审
人
员
姓 名
职 务
工 作 单 位
江 志 明
校 长
福建省××陈东中学教学楼
4、1#箱变主供1#2#楼电源，7#楼电源由2#箱变提供。
工 程 部
陈果
助 工
土建质检员
工 程 部
李辉
工 程 师
项目技术负责人
工 程 部
自审记录：
1、伸缩缝净距是多少没有标明
2、结施3的L1配筋图中箍筋不详。
3、建施8与结施12的开间尺寸对不上号。
4、设计说明中的“砖砌体材料均为空心砖”不合理，基础部位应为实心砖。
5、楼面水磨石没有注明其颜色。
6、五层板厚没有具体注明是否与四层板厚相同呢
冯 大 民
项目负责人
福建省××陈东中学教学楼
陈 志 林
驻工地代表
福建省××陈东中学教学楼
翁 阳 京
总监理工程师
福建省漳州××建设监理公司
陈 平 林
监 理 员
福建省漳州××建设监理公司
吴 小 山
监 督 员
福建省××县建筑工程监督站
张 兴 强
设 计 员
福建省××建筑工程设计院
林 木 森
项目经理
福建省××建筑工程有限公司
蔡 小 海
施 工 员
福建省××建筑工程有限公司
卢 加 强
设计技术交底及图纸会审纪要
报公司专家委员会办公室 组织安排（公司总工办）
分支机构填报《 请表》，并签署意见
技术支持申
图纸审查的主要内容
审查的主要内容.doc
施工图审核监理工作要点
1、监督图纸会审组织形式的落实和工作的实施，以满足规范 化要求为目的，预防和消除会审工作的随意性和草率行事。 2、通过建设单位督促设计单位认真负责开展技术交底、图纸 答疑、差错修正，并要求各项结论正确无误、详细明了。 3、审核施工图的设计单位图纸是否正式签署，出图章、注册 建筑师、注册结构师及抗震审核章等是否齐全，设计是否 符合国家现行政策法规及规范、标准的要求。 4、审核工程结构是否符合安全可靠和现行规范要求和经济合 理性的原则。审核地质勘察资料和现场地基情况是否一致， 地质基础处理方法是否经济合理、施工方便。
图纸会审的目的
1、满足法律法规要求。 2、为了减少图纸中的差错、遗漏、矛盾，将图 纸中的质量隐患与问题消灭在施工之前，使设计施 工图纸更符合施工现场的具体要求，避免返工浪费。 3、使监理与施工单位对图纸中部分疑惑的问题 得到解答，从而加深对设计图纸的理解。 4、现阶段大多对施工进行监理，设计监理很少， 图纸中差错难免存在，故设计交底与图纸会审更显 必要。
作。具体包括：
1、收集、汇总图纸自审记录并提交设计单位。
2、确定会议日期、地点及制定会议议程安排。
3、明确会议记录及整理会议纪要人员。
设计技术交底及图纸会审工作程序
1、主持人介绍本次会议的主题、议程安排及各参建单位。 2、按照会议议程安排，由设计单位进行设计技术交底。设 计项目负责人介绍项目设计构思、意图、工程设计特点 及对施工的总体要求等。各专业设计人员分别介绍本专 业的设计特点，明确设计要求。 3、按照会议议程安排，按专业分组进行图纸会审。监理及 施工单位分别对有关单位对图纸中存在的问题进行提问。 各专业设计人员分别对各方提出的问题进行答疑。 4、监理及施工单位负责记录人员负责将设计答复结果记录 于图纸自审记录中，并请设计人员审核、确认并签名， 以作为图纸会审纪要的原始底稿。
施工前工程资料清单(3篇)
第1篇在工程开工前，为确保施工的顺利进行，施工单位需要准备一系列的工程资料。
以下是一份详细的施工前工程资料清单，以供参考：一、施工单位资质及人员资料1. 施工企业资质证书、营业执照及注册号（复印件）2. 国有企业资质证书、信用等级证书（复印件）3. 施工企业安全资格审查认可证书（复印件）4. 企业法人代码证书（复印件）5. 质量体系认证证书（复印件）6. 施工单位提供的实验室资质证书（复印件）7. 项目经理（安全生产许可证）、技术负责人（安全生产许可证）、专职质检员等主要管理人员资格证书、上岗证（复印件）8. 专职安全员9. 特殊作业工人上岗证（复印件）二、施工组织设计及施工方案1. 本工程自审手续齐全、经各部门负责人签认的、有针对性、有特殊措施（如冬、雨季施工措施）的施工组织设计（施工方案）2. 施工组织设计（施工方案）中开列的施工进度进场的第一批施工机械设备的名称、规格、性能、型号、数量三、工程勘察及测量资料1. 建设单位已提供的水准点和坐标点的复核记录2. 岩土工程勘察报告3. 施工图审查批准书及施工图审查报告4. 施工图会审记录四、合同及委托监理资料1. 中标通知书及施工许可证2. 施工合同3. 委托监理工程的监理合同4. 质量监督登记书5. 质量监督交底要点及质量监督工作方案五、施工图及相关资料1. 施工图审查批准书及施工图审查报告2. 施工图会审记录3. 施工图设计文件及设计变更文件六、质量管理体系及质量管理资料1. 质量管理体系登记表2. 施工现场质量管理检查记录3. 技术交底记录七、其他相关资料1. 计量器具合格证、年检合格证2. 材料采购合同、材料检验报告、材料进场验收记录3. 机械设备租赁合同、设备进场验收记录4. 施工现场临时设施搭建方案及验收记录5. 施工现场临时用电方案及验收记录6. 施工现场环境保护措施及验收记录7. 施工现场消防安全措施及验收记录8. 施工现场文明施工措施及验收记录以上施工前工程资料清单涵盖了工程开工前所需准备的主要资料，施工单位应根据具体工程情况，对清单进行补充和完善。
图纸的自审与会审
图纸的自审与会审图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。
只要认真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被发现并尽早得到处理，从而可以提高施工质量、节约施工成本、缩短施工工期，提高效益。
因此，图纸会审是工程施工前的一项必不可少的重要工作。
打开《建筑工程施工质量验收统一标准》GB50300-2001附录G，从表G.0.1.2《单位（子单位）工程质量控制资料核查记录》得知，图纸会审记录资料放在质量控制资料当中的第一项，由此可见，图纸会审是多么重要的一项施工活动！1）图纸会审由建设（监理）单位组织，设计单位交底，勘察、施工等单位参加（含分包）。
2）图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。
3）图纸会审记录由施工单位按建筑、结构、安装等顺序整理、汇总，各单位技术负责人会签并加盖公章形成正式文件。
4）图纸会审记录是正式文件，不得在纪要上涂改或变更。
5）对图纸会审提出的问题，凡涉及设计变更的均应由设计单位按规定程序发出设计变更单（图），重要设计变更应由原施工图审查机构审核后方可实施。
依据《福建省建筑工程文件管理规程（施工分册）》第4.1.1条的第2款“图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。
”的要求，在图纸会审之前应先进行图纸的自审，并形成记录。
一、图纸自审（一）图纸自审的要求1、图纸自审由单位技术负责人主持。
