人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练(含答案)
人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练（含答案）
一、单选题
1、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时( )
A.电流表示数变小，电压表示数变大
B.电流表示数变大，电压表示数变大
C.电流表示数变大，电压表示数不变
D.电流表示数变小，电压表示数不变
2、如图，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中( )
A.电路的总电阻变小
B.电流表的示数变大
C.电压表的示数不变
D.小灯泡的亮度变暗
3、如图，电源电压保持不变，当开关闭合，滑动变阻器的滑片从左向右滑动时，下列判断正确的
是( )
A.电压表示数变大，灯变亮
B.电压表示数变小，灯变亮
C.电压表示数变大，灯变暗
D.电压表示数变小，灯变暗
4、如图所示，电源电压不变，R1是定值电阻，闭合开关S,滑片P向左移动时( )
A.A1的示数不变
B.A2的示数不变
C.R2接入电路的电阻变小
D.V与A1比值变小
5、如图所示，这是小明设计的压力计电路原理图，当闭合开关S,A板受到向下的压力F增大时
( )
A.电流表A的示数变大
B.电压表V的示数不变
C.滑动变阻器R2接入电路中的电阻值变小
D.电压表V的示数与电流表A的示数的比值变大
6、如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S,各表均有
一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2,示数的变化量分别为∆U1、∆U2，下列说法正确的是( )
A.V1示数变大，V2示数变小
B.V1示数变大，∆U1>∆U2
C.V1示数变小，V2示数和电流表示数之比变小
D.V1示数变大，V2示数和电流表示数之比变小
7、如图为一种测量环境湿度仪器的简化工作原理图。
电源电压恒为6V,定值电阻R为15Ω，R0为
湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10~20Ω，电压表量程为0~3V,电流表量程为0~0.6A。
闭合开关S,当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确的
是( )
A.R0在电路中的最小电阻值为15Ω
B.电压表示数与电流表示数的比值不变
C.通过R的最大电流为0.2A
D.电流表示数变大，R0两端的电压变大
8、如图所示的电路中，电源电压不变，R为定值电阻。
当开关S闭合后，滑动变阻器的滑片P向
左移动的过程中，下列说法正确的是（）
A.电流表示数逐渐变小
B.电流表示数不变
C.电压表示数逐渐变大
D.电压表示数逐渐变小
9、如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，下列说
法正确的是( )
A.A的示数变大，V1的示数变大，V2的示数变小
B.灯的亮度变亮，V1的示数变小，V2的示数变大
C.A的示数变小，V2的示数与A的示数之比不变
D.A的示数变大，V1的示数不变，V2的示数变小
10、如图所示，电源电压保持不变。
闭合开关，滑片P从最右端向最左端滑动过程中，下列说法
正确的是( )
A.电流表示数变小
B.电压表V2示数变小
C.电压表V1示数不变
D.电压表V2示数不变
11、如图所示，电源电压不变，下列说法正确的是( )
A.开关都闭合，然后断开S2、S3,电压表示数和电流表示数均变小
B.开关都闭合，滑片P向左移动，电压表的示数不变，电流表的示数变
大
C.只闭合S1,滑片P向右移动，电压表示数和电流表示数的比值变大
D.只闭合S1、S3,滑片P向左移动，电压表示数和电流表示数的乘积变
大
二、填空题
12、在如图所示的电路中，电源电压保持不变。
闭合电键S,当滑动变阻器
的滑片P向右移动时，电压表V的示数跟电流表A与A1示数差值的比值将
(均选填“变小”、“不变”或“变大”)。
13、如图所示电路，电源电压恒定，开关S闭合后，当滑动变阻器的滑片
P向a端滑动过程中，电流表的示数，电压表示数。
（填“变大”、“变小”或“不变”）
14、在如图所示的电路中，闭合开关S,滑动变阻器的滑片向右滑动的过程中，电流表示数 ,电压表示数。
(两空均选填“变大”“变小”或
“不变”)
15、如图所示电路，电源电压恒定，R1为定值电阻，R为滑动变阻器。
闭合S
后滑动变阻器滑片从b滑向a,滑动变阻器的阻值将，V1表的示数与A
表的示数的比值将。
（均选填“变大”、“变小”或“不变”)
16、如图是一种测定油箱内油量的装置。
其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑
杆连接，滑杆可以绕固定轴转动、另一端固定着一个浮子。
从电路连接方式
可分析出，此油量表实际上是一个（选填“电流表”或“电压表”）。
当油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻
器接入电路的电阻变，从而使油量表的示数（选填“变大”、
“不变”或“变小”），定值电阻的作用是。
17、如图所示为小王同学设计的遮光感应烟雾探测器部分工作原理图，在一个外部光线无法进入
的烟室中，装有一个激光发生器及带有一光敏电阻R0(光照越强，R0阻值越小，反之则越大)的电路，R为定值电阻，电源电压恒定。
烟雾进入烟室后，激光被烟雾遮挡而使
光敏电阻的阻值发生变化，烟雾越来越浓时，电路中电流表示数逐渐
(填“增大”或“减小”)，当电压表示数达到某一固定值时，探测器便
会发出警报。
如果要使烟雾浓度较小时探测器就能发出警报，在不改变
电压表设定值的情况下，可将定值电用R的阻值（填“调小一点”
“调大一点”或“不作改变”）。
18、如图，有一物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电表示数
可反映物体M移动的距离。
当物体M向右移动时，两只电表示数的变化
情况是：电流表的示数，电压表的示数。
参考答案
1、D
2、C
3、B
4、B
5、D
6、A
7、D
8、D
9、D 10、C 11、C
12、变大 13、不变；变大 14、变小；变小 15、变小；不变 16、电流表；大；变小；
保护电路 17、减小；调小一点 18、变小；不变。

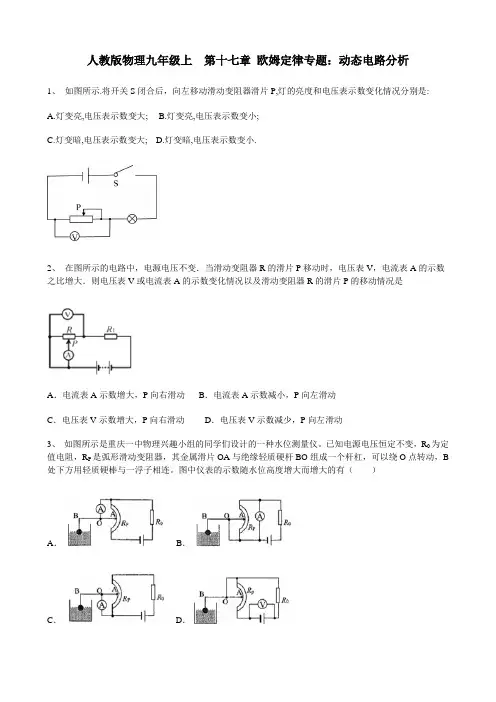

人教版物理九年级上 第十七章 欧姆定律专题：动态电路分析
人教版物理九年级上第十七章欧姆定律专题：动态电路分析1、如图所示.将开关S闭合后，向左移动滑动变阻器滑片P,灯的亮度和电压表示数变化情况分别是:A.灯变亮,电压表示数变大;B.灯变亮,电压表示数变小;C.灯变暗,电压表示数变大;D.灯变暗,电压表示数变小.2、在图所示的电路中，电源电压不变．当滑动变阻器R的滑片P移动时，电压表V，电流表A的示数之比增大．则电压表V或电流表A的示数变化情况以及滑动变阻器R的滑片P的移动情况是A．电流表A示数增大，P向右滑动B．电流表A示数减小，P向左滑动C．电压表V示数增大，P向右滑动D．电压表V示数减少，P向左滑动3、如图所示是重庆一中物理兴趣小组的同学们设计的一种水位测量仪。
已知电源电压恒定不变，R0为定值电阻，R P是弧形滑动变阻器，其金属滑片OA与绝缘轻质硬杆BO组成一个杆杠，可以绕O点转动，B 处下方用轻质硬棒与一浮子相连。
图中仪表的示数随水位高度增大而增大的有（）A．B．C．D．4、如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大5、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小B．电压表的示数变小C．电流表的示数不变D．电压表的示数变大6、如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数变大，V2的示数变小B．A的示数变大，V1的示数变小，V2的示数变大C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数不变，V2的示数变小7、如图所示，电源电压保持不变，闭合开关S0 滑动变阻器R 的滑片向右移动的过程中，下列说法正确的是A．闭合开关S，若甲、乙均为电压表，则两表示数均变小B．断开开关S，若甲、乙均为电流表，则两表示数均变大C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大8、如图所示电路，电源电压不变．闭合开关后，当滑动变阻器的滑片P向右滑动时（）A．两表的示数都减小 B．两表的示数都不变C．电压表的示数不变，电流表的示数减小D．电压表的示数减小，电流表的示数增大9、如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（）A．电流表A示数变小B．电压表V1示数变小C．电压表V2示数变小D．R0两端的电压变小10、闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）A．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值11、如图的电路中，电源电压保持不变．闭合开关S，当变阻器的滑片P向右移动时，不变的是（）A．电流表A的示数与电流表A1的示数的差值B．电压表V的示数与与电流表A的示数的比值C．电压表V的示数与与电流表A的示数的乘积D．电压表V的示数与与电流表A1的示数的乘积12、小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（）A．天然气浓度增大，气敏电阻阻值增大B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电压表示数变小D．天然气浓度减小，电压表与电流表示数的比值不变13、如图电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（）A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大14、如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动的过程中（）A．电压表示数变大B．电流表A1示数变小C．电流A2表示数变小D．示数与A2示数之比不变15、如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比不变16、如图电路，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小17、在如图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（）A．A1、A3示数不变，A2、V示数变小B．A1、V示数不变，A2、A3示数变大C．A1、A2、V示数不变，A3示数变小D．A2、V示数不变，A1示数变小，A3示数变大18、如图所示，为某光敏电阻的控制电路示意图，电源两端电压保持不变，R2为定值电阻，R1为光敏电阻，其阻值随空气透光程度的减弱而增大．闭合开关S，当空气透光程度减弱时，下列判断中正确的是（）A．电路中的电流表示数增大B．电路中的电压表示数减小C．电阻R1两端电压减小D．电路消耗的总功率增大19、如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大20、随着人们安全意识的加强，酒驾的危害也越发引起人们的重视。
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带有参考答案
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带有参考答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．某同学利用如图所示的电路测量定值电阻的阻值，实验数据如表格所示，下列说法错误的是（）实验次数电压U/V 电流I/A 电阻R/Ω电阻平均值R/Ω1 1.0 0.20 5.02 2.0 0.40 5.05.13 3.0 0.58 5.2A．该实验的原理是R=UIB．闭合开关前，滑动变阻器的滑片要移到最右端C．闭合开关前，电流表指针指在零刻度线左侧，原因是电流表的正负接线柱接反了D．本实验多次测量的目的是求平均值减小误差2．如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为（）A．电压表示数变大、电流表示数变小B．电压表示数变大、电流表示数变大C．电压表示数变小、电流表示数变大D．电压表示数变小、电流表示数变小3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。
并记录了定值电阻与小灯泡在不同电压下的电流值。
小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A5．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。
当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω6．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为6V，滑动变阻器规格为“20Ωㅤ1A”，电压表量程为0～3V，所用定值电阻为5Ω、10Ω、15Ω、20Ω四种。
人教版九年级物理第十七章《欧姆定律》专题电路的动态分析同步练习 含答案
人教版九年级物理第十七章《欧姆定律》专题电路的动态分析同步练习含答案1.在甲、乙所示的两个电路中,开关都闭合后,滑动:变阻器的滑片分别向右移动时,灯L1、L2的亮度变化情况是（）A.灯L1变亮,灯L2变暗B.灯L灯L2都变亮C.灯L1变暗,灯L2亮度不变D.灯L、灯L2都变暗2.在如图所示的电路中,当滑动变阻器的滑片P向右移动时,下列说法正确的是( )A.电流表A示数不变,电压表V示数变大B.电流表A示数不变,电压表V示数变小C.电流表A示数变小,电压表V示数变大D.电流表A示数变大,电压表V示数变大3.在如图所示的电路中,闭合开关后,当滑片P向左移动时,下列说法正确的是( )A.灯泡L变亮B.电压表V示数变大电C.流表A1示数变小D.电流表A2示数变大4.在如图所示的电路中,电源电压保持不变。
现将电流表A1串接在电路a、b、c、d中的某一处,闭合开关S,向右移动滑动变阻器的滑片P,电流表A与A1示数的比值变大,则电流表A1串接在( )A.a点B.b点C.c点D.d点5.在图所示的电路中,电源电压保持不变。
当开关S闭合后,若开关S由断开到闭合,则（）A.电压表V示数与电流表A示数的比值变大B.电压表V示数与电流表A1示数的比值变大C.电压表V示数与电流表A示数的比值变小D.电压表V示数与电流表A1示数的比值变小6.(多选)如图所示,电源电压不变,闭合开关后,下列关于电表示数变化说法正确（）A.滑片P向右移动,V1示数变大,V2示数不变B.滑片P向右移动,V示数变小,A示数变大C.滑片P向左移动,V1示数变小,V2示数变大D.滑片P向左移动,V1示数变小,A示数变小7.在如图所示的电路中,电源电压保持不变,先闭合开关S1,电流表、电压表的示数分别为I1、U1,再闭合开关S2、S3,电流表的示数分别为I2、U2,则正确的是( )A.I1>l2U1>U2B.I1>l2U1>U2C.I1<l2 U1<U2D.I1>l2U1>U28.在如图所示的电路中,电源电压不变,下列操作中不能使电压表V1示数变大,电压表V2示数变小的是（）A.将滑片P向右移动B.断开开关SC.将电阻R2与电流表A的位置互换D.将电阻R2与开关S位置互换9.公共场所严禁吸烟。
人教版物理九年级全一册：第十七章 欧姆定律 专题练习(附答案)
目录专题1查找电路故障 (1)专题2动态电路定性分析的一般步骤 (5)专题3图象问题 (9)专题4欧姆定律动态计算 (12)专题5特殊方法测电阻 (15)参考答案 (19)专题1查找电路故障【例】如图所示，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下列方法中不能够检测出坏灯泡的是( )A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联1．用电流表、电压表判断电路故障(1)“电流表有示数而电压表无示数”表明电流表所在电路为通路，无电流通过电压表，故障原因可能有：①电压表损坏或接触不良(断路)；②与电压表并联部分．(2)“电压表有示数而电流表无示数”表明有电流通过电压表但是电流表所在电路没有或几乎没有电流，故障原因可能有：①电流表；②与电压表并联部分．2．利用导线或灯泡判断电路故障当电路中无电流时，将导线(或灯泡)接在任意两点之间后，如果电路中有电流，说明此两点间．类型1根据电路故障判断电路现象1．如图所示，开关S闭合时，可能发生的现象是( )A．L 1被烧坏B．L2被烧坏C．电源被烧坏D．L1发光、L2不发光2．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则( )A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1、L2都不能发光D．L1、L2都能发光3．如图所示的电路中，灯L2的灯丝断了，则( )A．电流表示数很大B．电压表示数为零C．电压表示数不为零D．电流表示数正常4．把两个标有“3.8 V”字样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：L2；L1．5．如图所示，电源电压为3 V．闭合开关后，小灯泡L1、L2都不亮．小鹭同学用电压表检测后，得出L1断路的结论．其测量结果应该是：U ab＝V，U bc＝V，U ac ＝V.类型2根据电路现象分析电路故障6．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是( ) A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接7．如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路8．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是( )A．R1短路B．R1断路C．R2短路D．R2断路9．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是( )A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路10．如图所示的电路，根据下列现象分析判断电路故障(假设电路只有一个故障)．(1)灯泡不亮，电压表有示数，电流表无示数，故障原因：．(2)灯泡亮，电压表有示数，电流表无示数，故障原因：．(3)灯泡不亮，电压表无示数，电流表被烧坏，故障原因：．类型3查找电路故障11．如图所示，电路中开关闭合后，两盏灯都不亮；用一根导线连接AB两点后，灯L1不亮，灯L2亮；假如故障只有一处，那么，电路的故障可能是( )A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路12．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是( )A．L2断路B．L2短路C．L1断路D．L1短路13．在如图所示的电路中，电源电压保持不变，闭合开关S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．(1)电路中的故障可能是．(2)移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是．专题2动态电路定性分析的一般步骤类型1变阻器类【例1】如图所示，电源电压不变，R为定值电阻，当开关S闭合后，滑动变阻器的滑片P向右移动的过程中，电压表示数，电流表示数，电压表的示数与电流表的示数的比值．(填“变大”“变小”或“不变”)步骤1：确定电路的连接情况及电表的测量情况定值电阻R和滑动变阻器R p连接方式是联，电压表测_ __两端的电压，电流表测电路中电流．步骤2：判断滑动变阻器滑片移动过程中物理量的变化情况闭合开关S，滑片P向右移动，滑动变阻器连入电路的阻值变，电路中总电阻得，电路中电流变，即电流表示数变．变，电源电压不变，由I＝UR由U＝IR得定值电阻R两端电压变，则电压表示数变，电压表的示数与电流表示数的比值大小等于的阻值，所以比值．1．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中( ) A．电流表、电压表示数都减小B．电流表、电压表示数都增大C．电流表示数减小、电压表示数增大D．电流表示数增大、电压表示数减小2．如图，电源电压不变，闭合开关后，滑动变阻器的滑片P向右移动过程中( ) A．电流表A读数变大，电压表V读数变小B．电流表A读数变小，电压表V读数变大C．电流表A读数不变，电压表V读数不变D．电流表A读数变小，电压表V读数不变3．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动，电表示数的变化情况是( )A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大4．我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．接通电源后，下列说法正确的是( )A．当酒精浓度减小时，R的阻值减小B．当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C．当酒精浓度增大时，电压表的示数变大D．当酒精浓度增大时，电流表的示数变小5．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是( )A B C D类型2多个开关闭合、断开类【例2】如图所示的电路，电源电压不变，闭合开关S，当开关S1由断开到闭合时，电路中的电流表示数将，电压表示数将．(填“变大”“变小”或“不变”)步骤1：确定开关闭合前后电路的连接情况①闭合S时，接入电路的电阻有，连接方式是联，电压表测两端的电压；②再闭合S1，接入电路的电阻是，被短路，电压表测两端电压，即电压．步骤2 ：判断开关闭合前后物理量的变化情况得，电路中开关S1由断开到闭合，电路中总电阻变，电源电压不变，由I＝UR电流变，即电流表示数变；电压表由测串联电路部分电路电压变为测电源电压，电压表示数变．6．如图所示，L1、L2是相同的小灯泡，当开关S闭合后，电流表( )A．A1与A2的示数仍然相等B．A2示数是A1示数的2倍C．A1的示数为零，A2的示数变大D．A1的示数不变，A2的示数变大7．如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后( )A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变小，乙表示数不变D．甲表示数变大，乙表示数不变8．如图所示的电路中，电源电压不变，闭合开关S，将滑片P向左移动的过程中，示数始终不变的电表是．当滑片P移至左端时，断开开关S，电压表V示数与电流表A示数的比值将(填“变大”“不变”或“变小”)．9．如图所示的电路中，电源电压保持不变，电阻R1的阻值大于电阻R2的阻值．当开关S由断开到闭合时，电流表A的示数将(填“变大”“不变”或“变小”)；电流表A2的示数(填“大于”“等于”或“小于”)电流表A1的示数．专题3图象问题【例】电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示．当电路中电流为时，电阻乙的阻值为10 Ω；当电路中的电流为0.5 A时，电阻甲的阻值为Ω，电路的总电阻为Ω.U－I图线(或I－U图线)有两种，要学会辨识每一种图线的物理意义：图线甲是直线，表示电阻是，可选图线上任意一点，根据R＝UI(注意横纵坐标表示的物理量)得出甲的阻值为Ω.图线乙是曲线，图线上每一点对应的电阻阻值是的，求电阻值，必须根据图象上的相应电流(或电压)来求，当电流为0.5 A时，对应的电压为V，则R2此时电阻为Ω.1．如图为甲、乙两个电阻的电流随电压变化的图象，下列说法正确的是( ) A．甲电阻的阻值比乙电阻的阻值大B．将甲、乙并联在电路中，通过甲的电流大C．将甲、乙串联在电路中，通过甲的电流大D．将甲、乙串联在电路中，甲两端的电压大2．如图1所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度的变化如图2所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是( ) A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40 ℃时，电流表的示数为0.2 AD．温度降低时，电压表与电流表示数的比值变小3．在探究电流与电压关系的实验中，小明采用如图所示的电路，电源电压不变，R1为电阻箱，R2为滑动变阻器．闭合开关，小明只调节电阻箱接入电路的阻值，则电压表示数U 与电流表示数I的关系图象是( )4．甲图是灯泡L和定值电阻R的I－U图象，将L和R先后以乙图和丙图两种方式连在同一电源上，若乙图中U1∶U2＝m，丙图中I1∶I2＝n，则下列判断正确的是( ) A．m＝nB．m＞nC．m＜nD．mn＝15．如图是电阻A、B的I－U图象．由图可知：B电阻的阻值是Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3 A时，A和B两端的总电压是V；将电阻A、B并联后接入某电路，当通过B的电流为0.2 A时，A两端的电压是V.6．如图甲所示的电路，开关闭合以后，将滑动变阻器的滑片从最左端移到最右端，得到电路中两个电压表的示数随电流变化的图象，如图乙所示．则R1的阻值为Ω，图乙中A是电压表的示数随电流变化的图象，滑动变阻器的最大阻值为Ω.7．如图甲所示的电路，电源电压保持不变．闭合开关S，将滑动变阻器的滑片从b端移到a端，此过程中两个电阻的U－I关系图象如图乙所示．根据图象信息可知：电源电压为V，R1的阻值为Ω，滑动变阻器的最大阻值为Ω.8．如图1所示的电路中，定值电阻R1为10 Ω，R2为滑动变阻器，电源电压保持不变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示．求：(1)电源电压．(2)当滑动变阻器的滑片P滑到ab中点时，电压表的示数．9．如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6 V且保持不变．(1)当托盘为空时，R2电阻为；(2)若托盘为空时，电流表示数为I1＝0.01 A，求定值电阻R1的阻值；(3)若放入某物体后，电流表示数为I2＝0.02 A，求该物体的质量大小．专题4欧姆定律动态计算01专题概述应用欧姆定律进行分析和计算解决实际问题的基本思路是：(1)应用“去表法”分析电路的连接方式；(2)在草稿上画出简单的等效电路图，并在图上标出已知量和待求量；(3)把握题目中的关键词与关键句，挖掘题目中的隐含条件；(4)根据欧姆定律或串、并联电路中的电流、电压、电阻关系建立等量关系，推导出待求量的表达式，代入数值，进行求解．02专题训练1．如图所示电路，电源电压保持不变，电阻R1＝5 Ω，R2＝15 Ω.(1)若开关S1、S2都断开时，电流表示数为0.2 A，则电源电压是多少？(2)若开关S1、S2都闭合时，电流表示数为0.9 A，则通过电阻R2的电流是多大？2．如图所示，电源电压恒定，R1＝30 Ω，R2＝60 Ω.当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A．求：(1)电源电压；(2)当开关S3断开，S1、S2都闭合时，电流表的示数．3．如图所示的电路中，电流表量程为0～0.6 A，电源电压为24 V．为了保证电流表安全，滑动变阻器接入电路的最小阻值为多少？【拓展1】若在电路中串联一个阻值为30 Ω的定值电阻，则为了电路安全，滑动变阻器接入电路的最小阻值为多少？【拓展2】在拓展1的基础上，将量程为0～15 V的电压表并联在变阻器两端，为了电路安全，求滑动变阻器允许接入的阻值范围．4．如图所示，定值电阻R1的阻值为10 Ω，滑动变阻器R的阻值变化范围为0～20 Ω，当滑片P移到R的最左端时，电流表的示数为0.6 A，当滑片P移到R的最右端时，电流表和电压表的示数各是多少？5．王冰在学完欧姆定律后，设计了一个称量车重的模拟电路，将电压表示数转化成载重量，如图甲．电路由电源、称重计(电压表，量程0～15 V)、定值电阻R0，滑动变阻器R1、弹簧、压板(压板重力不计，压板的右端与金属滑片P相连，压板与金属滑片之间绝缘)及开关组成．已知定值电阻R0＝10 Ω，滑动变阻器R1长40 cm、最大阻值为20 Ω，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在R1的最上端，电压表示数是6 V．求：甲乙(1)电源电压是多少？(2)最大载重时，该模拟电路的电压表示数是多少？(保留一位小数)(3)称重计的示数为7.5 V时，弹簧所受的压力为多少？专题5特殊方法测电阻类型1“伏阻法”测电阻伏阻法是用电压表和一个阻值已知的定值电阻测量电阻的方法，将待测电阻和定值电阻串联，利用串联电路电流相等的规律，先测出定值电阻的电压，再计算电流．1．用电压表和已知阻值的电阻测定值电阻R x的阻值，在测量时，如图所示，将待测电阻与已知阻值的电阻串联，用电压表V1测出已知阻值的电阻R0两端的电压U1，用电压表V2测出R x两端电压U2，则通过R0的电流为．可得R x＝．2．某实验小组设计了图甲所示的电路，测量一个阻值约为100 Ω的电阻R x的阻值，实验室中提供的器材有：两节完全相同的旧干电池，两个开关S1、S2，导线若干．另外还有可供选择的器材：A．电压表V1(量程0～3 V) B．电压表V2(量程0～15 V)C．定值电阻R1(阻值5 Ω) D．定值电阻R2(阻值160 Ω)(1)为了准确测出R x的阻值，实验时，在图甲中的电压表应选用，定值电阻R 应选用．(填字母序号)(2)将实验器材按照电路图连接好后，先闭合，电压表示数如图乙所示，是_ V，再闭合，电压表的示数为2.8 V.(3)根据实验的数据，可计算出R x＝Ω.(4)实验中使用的干电池每节电压是V.3．某小组用伏安法测未知电阻R x的阻值，其中电源电压未知但恒定，已知滑动变阻器的最大阻值为R(电阻均不受温度影响)．但在实验操作中，发现电流表已损坏，电压表完好，于是小组的同学设计了如图所示的电路图也完成了实验．请你帮助他们把以下实验步骤填写完整：(1)闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1；(2)再，读出此时电压表的示数，记为U2；(3)则未知电阻R x＝．类型2“安阻法”测电阻安阻法是用电流表和一个阻值已知的定值电阻测量电阻的方法，将待测电阻和定值电阻并联，利用并联电路电压相等的规律，先测出通过定值电阻的电流，再计算并联电路电压．4．某校学习小组想用不同方法测量未知电阻R x的阻值，他们分成甲、乙两组分别进行实验，其中甲组同学用“伏安法”测量出了未知电阻的阻值；乙小组设计实验电路图如图甲所示(其中电阻R1＝8 Ω)．(1)根据电路图连接好电路，闭合开关S，发现电流表A1的示数为零、电流表A2的示数正常，若只有R1或R x中的一处发生故障，则故障是(填“R1断路”“R1短路”“R x断路”或“R x短路”)．(2)故障排除后，闭合开关S得到电流表A2的示数I2＝0.48 A，电流表A1的示数如图乙所示，则I1＝A；乙小组所测待测电阻R x＝Ω.5．小芳利用伏安法测量出未知电阻R x的阻值(阻值大约为5 Ω)后，又设计了另一种方案，也测出了R x的阻值．电路如图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变．测量步骤如下：(1)当开关时，电流表读数为I1；(2)当开关S1、S2都闭合时，电流表读数为I2；(3)待测电阻R x＝．(用已知和测出的物理量符号表示)6．在利用伏安法测未知电阻阻值的过程中，电压表突然损坏，已知滑动变阻器的最大阻值为R，被测电阻的阻值为R x，电源电压保持不变，但电源电压未知，请你利用剩下的器材测出R x，先在下边方框内画出此时的实验电路图，再简要写出实验过程和计算R x的表达式．(1)实验电路图：(2)实验过程：①测量时，先将滑片移至最右端，测出此时的电流I1，则电源电压U＝；②．(3)R x的表达式：R x＝．类型3“等效替代法”测电阻用阻值相等的电阻箱去代替被测电阻，并保证电流或电压相同，再通过电阻箱的读数得到测量结果．7．在用电阻箱、电压表测定一个未知定值电阻R x的阻值时，小明设计了如图甲所示的实验电路，其中R′是电阻箱，R0是定值电阻．(1)图甲中，为测出R x的阻值，闭合开关S后，小明应该先把开关S1接到触点(填“1”或“2”)，记录电压表的示数U；然后把开关S1接到另一触点，并调节电阻箱R′，直到电压表示数也为U，读出此时电阻箱R′的示数(各旋钮的位置如图乙所示)，则待测电阻R x的阻值为Ω.(2)小兰认为将图甲中的电阻R0去掉，也能测出R x的阻值．你认为可行吗？答：．8．小明和小虎设计如图甲所示的电路测量未知电阻R x的阻值．实验器材有：电源(电压4.5 V)、滑动变阻器R(0～20 Ω)、电阻箱R0(0～999.9 Ω)、电流表、单刀双掷开关及导线若干．(1)请根据图甲所示的电路，在图乙中用笔画线代替导线将实物图连接完整．(2)小明将S拨至“1”，调节滑动变阻器的滑片至某一位置，电流表示数为0.36 A．再将S拨至“2”，调节电阻箱，使电流表示数为A，此时电阻箱的示数如图丙所示，则待测电阻的阻值R x＝Ω.(3)把电阻箱的阻值从10.0 Ω调到丙图所示的阻值时，小虎想先把“×10”挡从1调到0，再调“×1”挡．你认为他的想法是否妥当？答：(填“是”或“否”)，理由是：．(4)测量结束断开开关后，应首先拆除(填“电源”或“电流表”)两端的导线．参考答案：专题1查找电路故障【例】B1．用电流表、电压表判断电路故障(1)“电流表有示数而电压表无示数”表明电流表所在电路为通路，无电流通过电压表，故障原因可能有：①电压表损坏或接触不良(断路)；②与电压表并联部分__短路__．(2)“电压表有示数而电流表无示数”表明有电流通过电压表但是电流表所在电路没有或几乎没有电流，故障原因可能有：①电流表__短路__；②与电压表并联部分__断路__．2．利用导线或灯泡判断电路故障当电路中无电流时，将导线(或灯泡)接在任意两点之间后，如果电路中有电流，说明此两点间__断路__．1．C2．B3．C4．L2__熄灭__；L1__变亮__．5．U ab＝__3__V，U bc＝__0__V，U ac＝__3__V.6．A7．C8．C9．B10．(1)灯泡不亮，电压表有示数，电流表无示数，故障原因：__灯泡断路__．(2)灯泡亮，电压表有示数，电流表无示数，故障原因：__电流表短路__．(3)灯泡不亮，电压表无示数，电流表被烧坏，故障原因：__灯泡短路__．11．B12．A13．(1) __R 1断路或R 1短路__．(2) __R 1短路__．专题2 动态电路定性分析的一般步骤【例1】 电压表示数__变小__，电流表示数__变小__，电压表的示数与电流表的示数的比值__不变__．步骤1：确定电路的连接情况及电表的测量情况定值电阻R 和滑动变阻器R p 连接方式是__串__联，电压表测__定值电阻R __两端的电压，电流表测电路中电流．步骤2：判断滑动变阻器滑片移动过程中物理量的变化情况闭合开关S ，滑片P 向右移动，滑动变阻器连入电路的阻值变__大__，电路中总电阻变__大__，电源电压不变，由I ＝U R得，电路中电流变__小__，即电流表示数变__小__． 由U ＝IR 得定值电阻R 两端电压变__小__，则电压表示数变__小__，电压表的示数与电流表示数的比值大小等于__定值电阻R __的阻值，所以比值__不变__．1．C2．D3．C4．C5．B【例2】电源电压不变，闭合开关S ，当开关S 1由断开到闭合时，电路中的电流表示数将__变大__，电压表示数将__变大__．(填“变大”“变小”或“不变”)步骤1：确定开关闭合前后电路的连接情况①闭合S 时，接入电路的电阻有__R 1和R 2__，连接方式是__串__联，电压表测__R 1__两端的电压；②再闭合S1，接入电路的电阻是__R1__，__R2__被短路，电压表测__R1__两端电压，即__电源__电压．步骤2 ：判断开关闭合前后物理量的变化情况开关S1由断开到闭合，电路中总电阻变__小__，电源电压不变，由I＝U得，电路中电R流变__大__，即电流表示数变__大__；电压表由测串联电路部分电路电压变为测电源电压，电压表示数变__大__．6．C7．D8．示数始终不变的电表是__电压表__．当滑片P移至左端时，断开开关S，电压表V 示数与电流表A示数的比值将__变大__(填“变大”“不变”或“变小”)．9．电流表A的示数将__变大__(填“变大”“不变”或“变小”)；电流表A2的示数__大于__(填“大于”“等于”或“小于”)电流表A1的示数．专题3图象问题【例】当电路中电流为__0.2__A__时，电阻乙的阻值为10 Ω；当电路中的电流为0.5 A 时，电阻甲的阻值为__5__Ω，电路的总电阻为__10__Ω.U－I图线(或I－U图线)有两种，要学会辨识每一种图线的物理意义：图线甲是直线，表示电阻是__定值__，可选图线上任意一点，根据R＝UI(注意横纵坐标表示的物理量)得出甲的阻值为__5__Ω.图线乙是曲线，图线上每一点对应的电阻阻值是__不同__的，求电阻值，必须根据图象上的相应电流(或电压)来求，当电流为0.5 A时，对应的电压为__2.5__V，则R2此时电阻为__5__Ω.1．B2．D3．B4．B5．B 电阻的阻值是__10__Ω；将电阻A 、B 串联后接入电路，当通过A 的电流为0.3 A 时，A 和B 两端的总电压是__4.5__V ；将电阻A 、B 并联后接入某电路，当通过B 的电流为0.2 A 时，A 两端的电压是__2__V.6．则R 1的阻值为__10__Ω，图乙中A 是电压表__V 2__的示数随电流变化的图象，滑动变阻器的最大阻值为__20__Ω.7．电源电压为__6__V ，R 1的阻值为__10__Ω，滑动变阻器的最大阻值为__20__Ω.8．解：(1)当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知此时电流I 1＝0.6 A ，由I ＝U R可得，电源电压： U 0＝I 1R 1＝0.6 A ×10 Ω＝6 V(2)由欧姆定律可知滑动变阻器的最大阻值：R 2＝U 2I 2＝4 V 0.2 A＝20 Ω 则滑片在ab 中点时电路电流：I ＝U 0R 1＋R 22＝ 6 V 10 Ω＋20 Ω2＝0.3 A 由I ＝U R可知，电压表示数： U ＝U ′2＝I ·12R 2＝0.3 A ×12×20 Ω＝3 V 9．(1)__500__Ω__；解：(1)当托盘为空时，物体质量为0，根据图乙可知R 2的电阻为500 Ω；(2)若托盘为空时，电流表示数为I 1＝0.01 A ，由I ＝U R 可得，电路的总电阻：R ＝U I 1＝ 6 V 0.01 A＝600 Ω 根据串联电路的特点可得，R 1的阻值：R 1＝R －R 2＝600 Ω－500 Ω＝100 Ω(3)若放入某物体后，电流表示数为I 2＝0.02 A ，则此时电路的总电阻：R ′＝U I 2＝ 6 V 0.02 A＝300 Ω 则R 2的电阻：R ′2＝R ′－R 1＝300 Ω－100 Ω＝200 Ω由图乙可知，此时物体质量为600 g.专题4 欧姆定律动态计算1．解：(1)当S 1、S 2都断开时，R 1与R 2串联，则电源电压：U ＝IR 总＝I (R 1＋R 2)＝0.2 A ×(5 Ω＋15 Ω)＝4 V(2)当S 1、S 2都闭合时，R 1与R 3并联．通过R 1的电流：I 1＝U R 1＝4 V 5 Ω＝0.8 A 因并联电路中干路电流等于各支路电流之和．所以通过R 3的电流：I 3＝I －I 1＝0.9 A －0.8 A ＝0.1 A2．解：(1)当开关S 3闭合，S 1、S 2都断开时，R 1与R 2串联，电流表测电路中的电流， 因串联电路中总电阻等于各分电阻之和，所以根据欧姆定律可得，电源电压：U ＝I (R 1＋R 2)＝0.1 A ×(30 Ω＋60 Ω)＝9 V(2)当开关S 3断开，S 1、S 2都闭合时，R 1与R 2并联，电流表测干路电流，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以电路中的总电阻：R ＝R 1R 2R 1＋R 2＝30 Ω×60 Ω30 Ω＋60 Ω＝20 Ω 干路电流表的示数：I ′＝U R ＝9 V 20 Ω＝0.45 A 3．解：为保证电流表安全，电路最大电流I m ＝0.6 A根据I ＝U R 可得，变阻器接入电路的最小阻值：R ＝U I m ＝24 V 0.6 A＝40 Ω 【拓展1】 解：由上问可知，为保证电路安全，电路最小电阻为R ＝40 Ω则变阻器连入电路的最小电阻：R ′＝R －R 1＝40 Ω－30 Ω＝10 Ω【拓展2】 解：为电压表安全，R 两端电压最大为U ′＝15 V则此时R 1两端电压：U 1＝U －U ′＝24 V －15 V ＝9 V此时电路中的电流：I 1＝U 1R 1＝9 V 30 Ω＝0.3 A 则变阻器接入电路的最大阻值：R ″＝U ′I 1＝15 V 0.3 A＝50 Ω 即滑动变阻器允许接入的阻值范围为10～50 Ω。

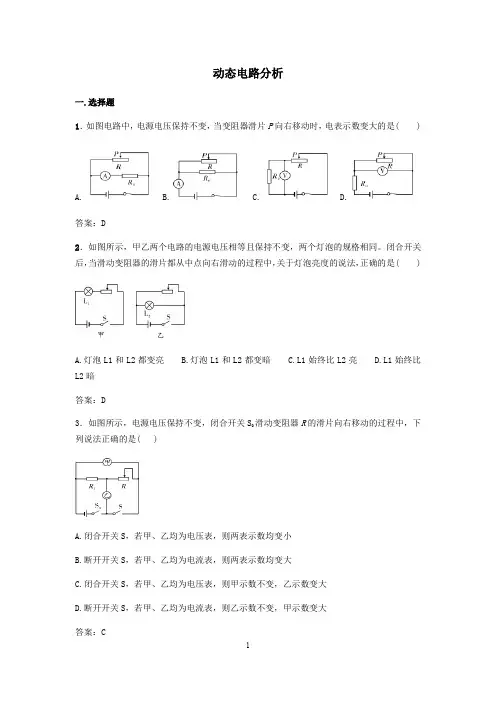

人教版九年级第十七章欧姆定律：动态电路分析专题
动态电路分析一.选择题1．如图电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是( )A. B. C. D.答案：D2．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同。
闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是( )A.灯泡L1和L2都变亮B.灯泡L1和L2都变暗C.L1始终比L2亮D.L1始终比L2暗答案：D3．如图所示，电源电压保持不变，闭合开关S0滑动变阻器R的滑片向右移动的过程中，下列说法正确的是( )A.闭合开关S，若甲、乙均为电压表，则两表示数均变小B.断开开关S，若甲、乙均为电流表，则两表示数均变大C.闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大D.断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大答案：C4．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。
电表的变化情况是( )A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大答案：C7、下图是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则( )A．向油箱里加油时，电流表示数变大 B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏 D．油箱加油过满时，电流表将被烧坏答案：A6、在如图所示的电子压力计中，滑动变阻器划片P与弹簧上端固定在一起，弹簧的压缩长度与受到的压力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后（）A．电路中电流表的读数随拉力的增大而减小B．电路中电压表的读数随拉力的增大而减小C．滑动变阻器PB段R1的阻值随拉力增大而减小D．把电压表改成拉力计时表盘刻度均匀答案：B7．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A．电流表示数增大，电压表示数增大 B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变 D．电流表示数减小，电压表示数不变答案：C8．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是( )A．电压表的示数不变，电流表A1的示数变大，A2的示数变小B．电压表的示数不变，电流表A1的示数不变，A2的示数变大C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小答案：D1、如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是( )A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数不变 D．电流表示数不变，电压表示数变小答案：B2、如图所示的电路中，电压U不变，开关S闭合后，下列说法正确的是( )A．电流表的读数增大 B．电流表的读数减小C．电压表的读数增大 D．电压表的读数减小答案：A4、如图所示的电路中，当开关S2闭合时，下列说法正确的是( )A.电流表示数不变，电压表无示数B.电流表示数增大，电压表有示数C.电流表示数减小，电压表有示数D.电流表示数增大，电压表无示数答案：B5、如图所示的电路中，电源电压保持不变。

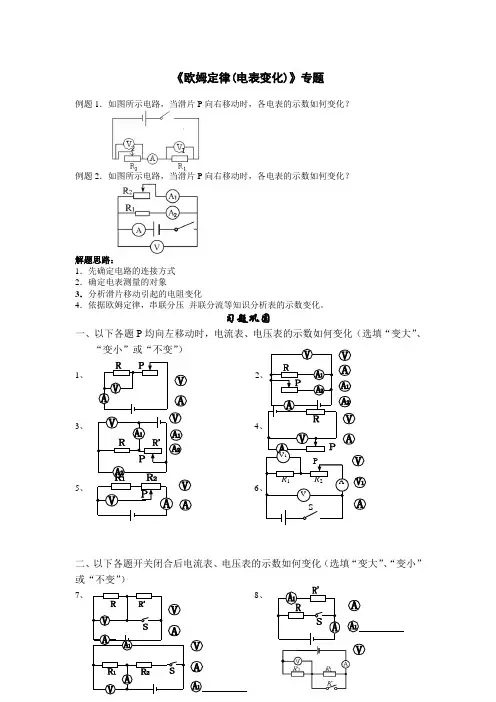

第十七章欧姆定律 专题训练 动态电路分析——电表示数的变化
