电气控制原理图讲解
电气控制原理图讲解电气原理图是根据电气动作原理绘制的，用于分析动作原理和排除故障．而不考虑电气设备的电气元器件的实际结构和安装情况。
通过电路图，可详细地了解电路、设备电气控制系统的组成和工作原理，并可在测试和寻找故障时提供足够的信息，同时电气原理图也是编制接线图的重要依据。
1．电气原理图绘制电气原理图中，一般分为主电路和控制电路两部分分别画出。
主电路是设备的驱动电路，在控制电路的控制下，根据控制要求由电源向用电设备供电。
主电路通常用粗实线画在图样的左侧（或上方）。
在电力拖动线路中，实际上就是设备的电源、电动机及其他用电设备等。
控制和辅助电路一般用细实线画在图样的右侧（或下方）。
控制电路、辅助电路要分开画。
控制电路画出控制主电路工作的控制电器的动作顺序，画出用作其他控制要求的控制电器的动作顺序。
控制电路由接触器和继电器的线圈以及各种电器的常开、常闭触点组合构成控制逻辑，实现需要的控制功能。
辅助电路是指设备中的信号和照明部分。
主电路、控制电路和其他辅助的信号照明电路，保护电路一起构成电控系统。
电气原理图中的电路可以水平布置或者垂直布置。
当水平布置时，电源线垂直画，其他电路水平画，控制电路中的耗能元件画在电路的最右端。
当垂直布置时，电源线水平画，其他电路垂直画，控制电路中的耗能元件画在电路的最下端。
2．元器件绘制和器件状态电气原理图中的所有电气元器件不画出实际外形图，而采用国家标准规定的图形符号和文字符号表示。
同一电器的各个部件可根据需要画在不同的地方，但必须用相同的文字符号标注。
电气原理图中所有元器件的可动部分通常表示在电器非激励或不工作的状态和位置。
其中，常见的元器件状态有：(1)继电器和接触器的线圈处在非激励状态。
(2)断路器和隔离开关在断开位置。
(3)零位操作的手动控制开关在零位状态。
(4)机械操作开关和按钮在非工作状态或不受力状态。
(5)保护类元器件处在设备正常工作状态。
汽车电路画图
汽车电路原理图汽车电路原理图的识读方法汽车电气电路介绍分析汽车电路的接线规律汽车电路原理图的识读方法由于各国汽车电路图的绘制方法、符号标注、文字标注、技术标准的不同．各汽车生产厂家，汽车电路图的画法有很大差异。
甚至同一国家不同公司汽车电路图的表示方法也存在较大的差异，这就给读图带来许多麻烦，因此。
掌握汽车电路图识读的基本方法显得十分重要。
一、了解汽车电路图的一般规律1 ．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。
在电路原理图中一般画在电路图的上部。
2 ．标准画法的电路图，开关的触点位于零位或静态。
即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。
3 ．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。
4 ．大部分用电设备都经过熔断器，受熔断器的保护。
5 ．整车电路按功能及工作原理划分成若干独立的电路系统。
这样可解决整车电路庞大复杂，分析困难的问题。
现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车电路也就容易了。
二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。
三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。
对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线( 或搭铁) 回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。
例如：从电源正极出发，经某用电器( 或再经其他用电器) ，最后又回到同一电源的正极，由于电源的电位差( 电压) 仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。

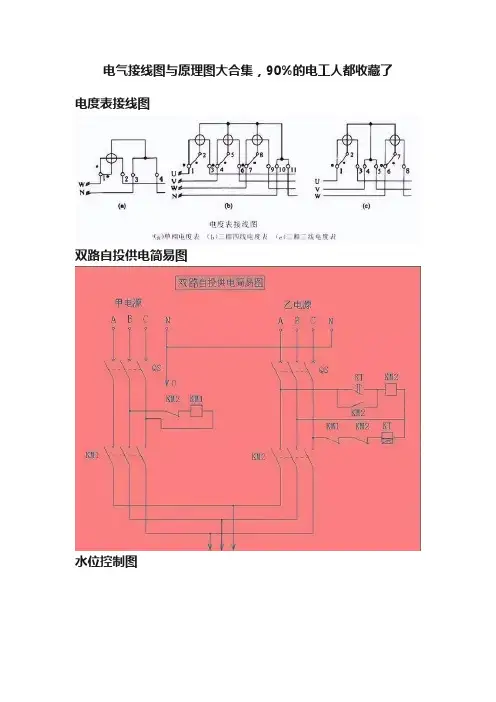

电气接线图与原理图大合集，90%的电工人都收藏了
电气接线图与原理图大合集，90%的电工人都收藏了电度表接线图
双路自投供电简易图
水位控制图
单按钮控制起停图
日光灯接线图
单相电机接线原理图
单相电机接线图
单相电度表图
三相直通电度表图
380V电机正反带限位
c620车床电气控制接线图
电动葫芦接线图
380电机接线图
接触器星形、三角形控制接线图
380双速电机接线图
380电机反接制动接线图
异步电动机起动接线图
三相电动机机械接线图
生产机械行程接线图
时间继电器星形接线图
380V电机220v接法原理图
自耦降压起动接线图
接线图
双重互锁的正反转接线图
三相五线制原理图
接头接法接线图。
电气连接原理图
如果电机线是：蓝
、绿 、红、 黑
请使用以下接线方式
1
2
3
4
5
6
7
8
9
10
11 12
13
注：依上- 挤出电机（绿、 黑、蓝、红 ） ；
7-加热管（红，红）； 10-Y轴限位（黑，黑） ； 13-挤出头热敏电阻（白、白）
2-Y 轴电机 （绿、 黑、蓝、红 ） ； 3-Z轴电机 （绿、 黑、蓝、红 ） ； 5- 12V电源（红，黑）； 6-热床 （红，黑）
电气连接原理图
注:
1.12V 电源与2个风扇有正负极之分，请勿接反。红色正极， 黑色负极 2. 在调试过程中，请勿将电路板直接放置在桌子上，可在电 路板下面垫绝缘材料，或固定在亚克力板上面 3.接完线后，务必检查是否可靠固定在电路板上面，否则使 用过程中可能造成接触不良，例如电机抖动或不转动等. 4. 注意挤出机的散热风扇（贴在散热片上）是12的输入，打 开电源后即开始工作，鼓风风扇接到FAN端口上，可以控制 开关和转速。
X Y 轴电位器逆时针 旋转45度，其他轴可 以不用调整
8-风扇（红、黑）分正负极； 11-Z轴限位（黑，黑） ； 9-X 轴限位（黑，黑）； 12-热床热敏电阻（白、白）；
Power supply
220V 接入口：
L：火线
N：零线 NL:地线
+V :
12V +
COM : 12V -
步进电机驱动调节
如右图的旋钮可以调节步进 电机电流。一般在出现问题 时才需要在客服的指导下调 节旋钮，在组装阶段无需调 节
新手篇—轻松看懂汽车电路图（4）
新手篇—轻松看懂汽车电路图（4）十一、中国汽车电路图符号及含义中国汽车电路图符号及含义如表3-31所示。
十二、中国汽车常见报警灯和指示灯标志中国汽车常见报警灯和指示灯标志如表3-32所示。
第四篇汽车各系统电路分析及识图为了满足人们对汽车动力性、经济性、舒适性、安全性的需要和对降低汽车污染物排放的要求，汽车上越来越多的系统采用电控技术。
随着电控技术在汽车上越来越被广泛地应用，汽车上的电器设备越来越多。
传统的整车电路图已经不能满足汽车电路的表达需要。
现代汽车电路图都是根据汽车各系统的工作原理绘制而成的电路原理图。
汽车上的电器设备根据功能和相互之间的连接关系，可以分为：充电系统、启动系统、发动机电控系统、制动防抱死系统、配电系统、自动变速器控制系统、空调系统、防盗系统、巡航控制系统、仪表系统、安全气囊系统、中央门锁控制系统、辅助电器系统、照明信号系统、故障自诊断系统、车载网络系统等。
阅读电路图之前，应先了解系统都有哪些电器设备以及这些电器设备的工作原理和整个系统的工作原理。
阅读电路图时，应先浏览全图，把全图分为几个单元系统，然后按照先易后难的顺序先读懂容易的单元系统再去读懂较难的单元系统。
若有电控单元的系统，例如发动机电控系统，应以电控单元为中心，把电控系统电路分为信号输入电路、执行器电路、电控单元电路和其它电路。
阅读电路图时还应牢记以下原则：①认真地多读几遍图注；②熟记电路中的符号标记；③牢记汽车电路特点；④弄明白各开关、继电器、电控单元在电路中的作用；⑤牢记汽车电路设备图形符号；⑥全面分析开关、继电器的初始状态和工作状态；⑦注意参考相关资料；⑧灵活运用已有的经验。
由于各汽车制造厂家在电路图的绘制上没有统一的规定，风格各异，阅读电路图时，应先对该车型各系统各元器件的工作原理进行了解，再在这样的基础上去阅读电路图，会起到事半功倍的效果。
第一节充电系统一、充电系统概述现代汽车为了满足发动机启动和车上用电器的用电需要在车上设置了蓄电池和发电机两个电源。
别克英朗维修电路图(11.3.2.5 电源分布示意)
汽车技师帮技术资料
别克英朗维修电路图(11.3.2.5 电源分布示意)
保险丝 F22DA 和点火开关 (ATH)
汽车技师帮技术资料
别克英朗维修电路图(11.3.2.5 电源分布示意)
保险丝 F22DA 和点火模式开关（不带 ATH）
汽车技师帮技术资料
别克英朗维修电路图(11.3.2.5 电源分布示意)
汽车技师帮技术资料
别克英朗维修电路图(11.3.2.5 电源分布示意)
11.3.2.5 电源分布示意图 B+ 总线（第 1 页，共 4 页）
B+ 总线（第 2 页，共 4 页）
汽车技师帮技术资料
别克英朗维修电路图(11.3.2.5 电源分布示意)
B+ 总线（第 3 页，共 4 页）
汽车技师帮技术资料
保险丝 F2UA、F27UA 和 F36UA
汽车技师帮技术资料
别克英朗维修电路图(11.3.2.5 电源分布示意)
保险丝 F1UA、F3UA、F4UA、F7UA 和 F8UA
汽车技师帮技术资料
别克英朗维修电路图(11.3.2.5 电源分布示意)
保险丝 F5UA、F32UA、F51UA 和 F54UA
别克英朗维修电路图(11.3.2.5 电源分布示意)
B+ 总线（第 4 页，共 4 页）
汽车技师帮技术资料
别克英朗维修电路图(11.3.2.5 电源分布示意)
保险丝 F01UA、F02UA、F03UA、F04UA、F10UA、F12UA、F15UA、F19UA 和 F20UA
汽车技师帮技术资料
别克英朗维修电路图(11.3.2.5 电源分布示意)
汽车技师帮技术资料
别克英朗维修电路图(11.3.2.5 电源分布示意)
马自达维修电路图(马自达6电器部)
汽车技师帮技术资料
7 8 礼貌灯 （见 T51 礼貌灯灯泡的拆卸/安装） 门开关 （见 T52 门开关的拆卸/安装） （见 T52 门开关检查） 烟灰盒照明 （见 T52 烟灰盒照明灯泡的拆卸/安装） 点火钥匙照明 （见 T53 点火钥匙照明灯泡的拆卸/安装） 杂物箱灯（见 T53 杂物箱灯灯泡的拆卸/安装） 仪表板灯控制开关 （见 T53 仪表板灯控制开关的拆卸/安装） （见 T54 仪表板灯控制开关检查）
汽车技师帮技术资料
位置示意图
8 9 10 11 12 13 14 15 冷却风扇继电器 No.3 （见 T24 继电器检查） 起动继电器 （见 T24 继电器检查） 冷却风扇继电器 No.4 （见 T24 继电器检查） 低音喇叭继电器 （见 T24 继电器检查） 后窗除霜继电器 （见 T24 继电器检查） 后雾灯继电器 （见 T24 继电器检查） A/C 继电器 （见 T24 继电器检查） 主继电器 （见 T24 继电器检查） 16 17 18 19 20 21 22 前大灯继电器 （见 T24 继电器检查） TNS 继电器 （见 T24 继电器检查） 冷却风扇继电器 No.1 （见 T24 继电器检查） 前大灯清洁器继电器 （见 T24 继电器检查） 前雾灯继电器 （见 T24 继电器检查） 鼓风机继电器 （见 T24 继电器检查） 燃油泵继电器 （见 T24 继电器检查）
7
1 2
后组合灯（外侧） （见 T35 后组合灯的拆卸/安装） 后组合灯（内侧） （见 T35 后组合灯的拆卸/安装）
3 4
牌照灯 （见 T37 牌照灯的拆卸/安装） 高位制动灯 （见 T－36 高位制动灯的拆卸/安装）
