实验六北航-自控实验报告-状态反馈和状态观测器
成绩
北京航空航天大学
自动控制原理实验报告
学院电子信息工程
专业方向
班级
学号
学生
指导教师
自动控制与测试教学实验中心
实验六 状态反馈与状态观测器
实验时间2015.6.15 实验编号 17 同组同学 无
一、 实验目的：
1. 掌握用状态反馈进行极点配置的方法。
2. 了解带有状态观测器的状态反馈系统。
二、 实验原理：
1. 闭环系统的动态性能与系统的特征根密切相关，在状态空间的分析中可
利用状态反馈来配置系统的闭环极点。
这种校正手段能提供更多的校正信息，在形成最优控制率、抑制或消除扰动影响、实现系统解耦等方面获得广泛应用。
2. 为了实现状态反馈，需要状态变量的测量值，而在工程中，并不是状态
变量都能测量到，而一般只有输出可测，因此希望利用系统的输入输出量构成对系统状态变量的估计。
解决的方法是用计算机构成一个与实际系统具有同样动态方程的模拟系统，用模拟系统的状态向量作为系统状态向量的估值。
3. 状态观测器的状态和原系统的状态之间存在着误差，而引起误差的原因
之一是无法使状态观测器的初态等于原系统的初态。
引进输出误差的反馈是为了使状态估计误差尽可能快地衰减到零。
4. 若系统是可控可观的，则可按极点配置的需要选择反馈增益阵k ，然后按
观测器的动态要求选择H ，H 的选择并不影响配置好的闭环传递函数的极点。
因此系统的极点配置和观测器的设计可分开进行，这个原理称为分离定理。
三、 实验容：
1. 设控制系统如6.1图所示，要求设计状态反馈阵K ，使动态性能指标满
足超调量%5%≤σ，峰值时间
s t p 5.0≤。
2. 被控对象传递函数为
57
.
103
945
.3
100
)
(
2+
+
=
S
S
s
G
写成状态方程形式为
CX
Y
Bu
AX
X
=
+
=
式中
⎥
⎦
⎤
⎢
⎣
⎡
-
-
=
945
.3
57
.
103
1
A
，
⎥
⎦
⎤
⎢
⎣
⎡
=
1
B
；
[]0
100
=
C；模拟电路图
虚线表示连续域转换成离散域在计算机中的实现方法：
)
(
)
(
)1
(k
Hu
k
Gx
k
x+
=
+
其中
AT e G =
B dt t H T ⎪⎭⎫ ⎝⎛=⎰0)(ϕ At e t =)(ϕ
21⨯---K 维状态反馈系数矩阵，由计算机算出。
12⨯---L 维观测器的反馈矩阵，由计算机算出。
---Kr 为使)(t y 跟踪)(t r 所乘的比例系数。
四、 实验数据处理：
1. 图6-1 系统响应
根据仿真数据可得:σ=4.76%，t p =0.44s ，满足设计要求
2. 无观测器时系统仿真：
3. 有观测器时实测：
五、状态观测器配置：
1. 采样时间计算:
由关系Ts z e =，已知7.357.5s j =-±，0.7120.22z j =±，可以求得：
(7.357.5)7.35(cos 7.5sin 7.5)j T T z e e T j T -±-==±
即采样时间0.04T s ≈；
2. 反馈增益K 计算:
利用可控标准型：
01103.57 3.945A ⎡⎤=⎢⎥--⎣⎦，01b ⎡⎤=⎢⎥⎣⎦
，[1000]c =； 设：反馈矩阵12[]K k k =，观测器12h H h ⎡⎤=⎢⎥⎣⎦
特征式：
221121()(3.945)(103.57)103.57 3.945s sI A bK s k s k k s k -⎡⎤--==++++⎢⎥+++⎣⎦
由目标极点可得：2()14.7110.2725f s s s =++
反馈：110.755k =，2 6.7025k =
3. 可控矩阵H 计算:
观测器特征式：
1212121001()(3.945100)(103.57100394.5)100103.57 3.945s h sI A Hc s h s h h h s +-⎡⎤--==+++++⎢⎥++⎣⎦
利用采样时间可得观测器对应目标特征式：2()115.133313.69f s s s =++ 对应方程求解：1 1.11185h =，227.715h =；
六、 结果分析：
状态反馈器不影响系统的极点，改变状态观测器的极点后，系统的输出并不改变，可以改变系统的性能。
加入带状态观测器的系统的调节时间减小，超调量
减小，稳定性变好。
若系统可控，则状态反馈的极点可任意配置，若系统可测，则状态观测器的极点可任意配置。
七、收获与体会
本次试验让我们了解并设计了状态反馈和状态观测器。
并且通过此次实验我们巩固了课上学到的状态反馈的相关知识，并尝试进行设计，对书本知识进行了应用和验证。
现代控制理论状态反馈和状态观测器的设计实验报告
本科实验报告课程名称：现代控制理论实验项目：状态反馈和状态观测器的设计实验地点：中区机房专业班级：自动化学号：学生姓名：指导教师：年月日现代控制理论基础一、实验目的（1）熟悉和掌握极点配置的原理。
（2）熟悉和掌握观测器设计的原理。
（3）通过实验验证理论的正确性。
（4）分析仿真结果和理论计算的结果。
二、实验要求（1）根据所给被控系统和性能指标要求设计状态反馈阵K。
（2）根据所给被控系统和性能指标要求设计状态观测器阵L。
（3）在计算机上进行分布仿真。
（4）如果结果不能满足要求，分析原因并重复上述步骤。
三、实验内容（一）、状态反馈状态反馈是将系统的状态变量乘以相应的反馈系数，然后反馈到输入端与参考输入叠加形成控制作为受控系统的控制输入，采用状态反馈不但可以实现闭环系统的极点任意配置，而且也是实现解耦和构成线性最优调节器的主要手段。
1.全部极点配置给定控制系统的状态空间模型，则经常希望引入某种控制器，使得该系统的闭环极点移动到某个指定位置，因为在很多情况下系统的极点位置会决定系统的动态性能。
假设系统的状态空间表达式为（1）其中 n m C r n B n n A ⨯⨯⨯::;:;: 引入状态反馈，使进入该系统的信号为Kx r u -=（2）式中r 为系统的外部参考输入，K 为n n ⨯矩阵. 可得状态反馈闭环系统的状态空间表达式为（3）可以证明，若给定系统是完全能控的，则可以通过状态反馈实现系统的闭环极点进行任意配置。
假定单变量系统的n 个希望极点为λ1,λ2, …λn, 则可以求出期望的闭环特征方程为=)(*s f (s-λ1)(s-λ2)…(s-λn)=n n n a s a s +++-Λ11这是状态反馈阵K 可根据下式求得K=[])(100*1A f U c -Λ（4）式中[]bA Ab b U n c 1-=Λ，)(*A f是将系统期望的闭环特征方程式中的s 换成系统矩阵A 后的矩阵多项式。
例1已知系统的状态方程为u x x ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=•111101101112 采用状态反馈，将系统的极点配置到-1，-2，-3，求状态反馈阵K..其实，在MATLAB的控制系统工具箱中就提供了单变量系统极点配置函数acker(),该函数的调用格式为K=acker(A,b,p)式中，p为给定的极点，K为状态反馈阵。
现代控制理论-6-状态反馈和状态观测器-第111讲
h22
h2m
hr 1
hr 2
hrm
闭环传递函数矩阵为： G H (s)C [s I(A BH ) 1 ]B C
结论1：当HC＝K时，输出到参考输入的反馈与状态反馈等价。
即对于任意的输出反馈系统，总可以找到一个等价的状态反馈，
即K＝HC。故输出反馈不改变系统的能控性。
第6章 状态反馈和状态观测器
经典控制：只能用系统输出作为反馈控制器的输入； 现代控制：由于状态空间模型刻画了系统内部特征， 故而还可用系统内部状态作为反馈控制器的输入。 根据用于控制的系统信息：状态反馈、输出反馈
• 控制系统的动态性能，主要由其状态矩阵的特征 值（即闭环极点）决定。
• 基于状态空间表达式，可以通过形成适当的反馈 控制，进而配置系统的极点，使得闭环系统具有 期望的动态特性。
[解]： （1）先判断该系统的能控性
2019/9/20
13
0 0 1 ra[Q n c] k ra[B nA kB A 2B ]ra 0 nk1 6 3
1 6 3 1
该系统状态完全能控，通过状态反馈，可任意进行极点配置。
（2）计算闭环系统的特征多项式
设状态反馈增益矩阵为：K[k1 k2 k3]
1）直接法求反馈矩阵K（维数较小时，n≤ 3） (1)判断系统能控性。如果状态完全能控，按下列步骤继续。
2019/9/20
12
(2)求状态反馈后闭环系统的特征多项式： f()d eI t(A [B)K ]
(3)根据给定（或求得）的期望闭环极点，写出期望特征多项式。
f * ( ) （ 1 （ ) 2 ) （ n ) n n 1 n 1 1 0

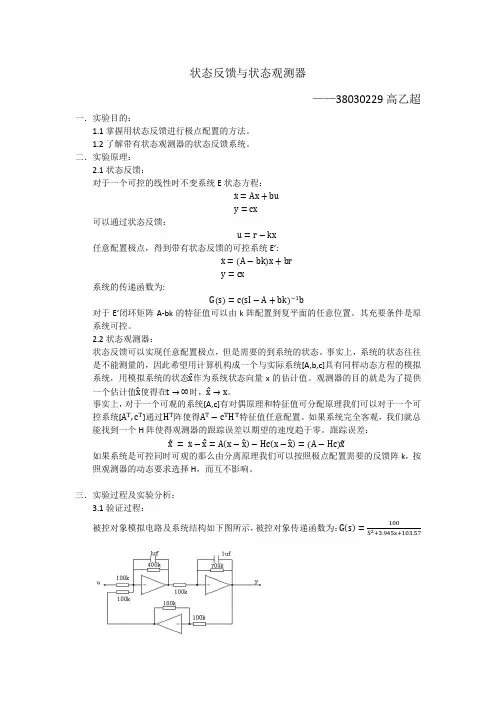

实验六状态反馈与状态观测器
