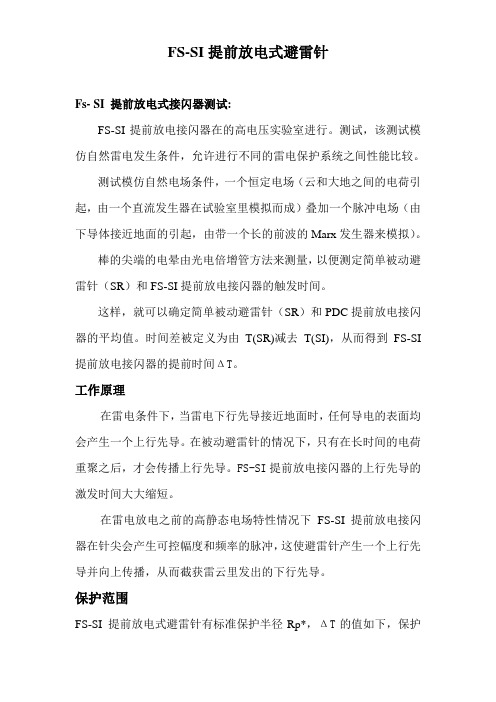

FS-SI提前放电式避雷针
Fs- SI 提前放电式接闪器测试:
FS-SI提前放电接闪器在的高电压实验室进行。
测试，该测试模仿自然雷电发生条件，允许进行不同的雷电保护系统之间性能比较。
测试模仿自然电场条件，一个恒定电场（云和大地之间的电荷引起，由一个直流发生器在试验室里模拟而成）叠加一个脉冲电场（由下导体接近地面的引起，由带一个长的前波的Marx发生器来模拟）。
棒的尖端的电晕由光电倍增管方法来测量，以便测定简单被动避雷针（SR）和FS-SI提前放电接闪器的触发时间。
这样，就可以确定简单被动避雷针（SR）和PDC提前放电接闪器的平均值。
时间差被定义为由T(SR)减去T(SI)，从而得到FS-SI 提前放电接闪器的提前时间ΔT。
工作原理
在雷电条件下，当雷电下行先导接近地面时，任何导电的表面均会产生一个上行先导。
在被动避雷针的情况下，只有在长时间的电荷重聚之后，才会传播上行先导。
FS-SI提前放电接闪器的上行先导的激发时间大大缩短。
在雷电放电之前的高静态电场特性情况下FS-SI提前放电接闪器在针尖会产生可控幅度和频率的脉冲，这使避雷针产生一个上行先导并向上传播，从而截获雷云里发出的下行先导。
保护范围
FS-SI 提前放电式避雷针有标准保护半径Rp*，ΔT的值如下，保护
等级1，2，3。
FS-SI提前放电式避雷针在被保护的建筑物上的高度H(H,由NFC17-102定义，最小为2米)。
加上产品的尺寸图：产品图。
高电压技术1输电线路防雷技术
2020/7/12
感应过电压-电磁感应分量
在主放电过程中，伴随 着雷电流冲击波，在放 电通道周围空间出现甚 强的脉冲磁场，其中一 部分磁力线穿过导线－ 大地回路，产生感应电 势，这种过电压为感应 过电压的电磁分量
提高耦合系数K的方法: 1)将单避雷线改成双避雷线 2)在导线下放增设架空地线(耦合地线),也起到分流作用
2020/7/12
反击耐雷水平
❖ 35kV: 20-30kA ❖ 110kV: 40-75kA ❖ 220kV: 75-110kA ❖ 330kV: 100-150kA ❖ 500kV: 125-175kA
2020/7/12
4、线路绝缘子耐雷水平
当作用在线路绝缘子上的电压Uj>绝缘子串冲击闪络电压Uj50% 绝缘子将发生闪络，由于塔顶电位高于导线电位，闪络将从杆塔向 导线发展，故称为反击。 耐雷水平: 雷击杆塔时绝缘子串上承受最大雷电冲击电压所对应的雷电流:
I1
Uj50%
(1k)[(RchL 2.g6t)2h.d6]
2020/7/12
二、雷击避雷线档距中央
避雷线雷击点A的电压：
UAig
Zb 2
iL2Z Z00 Zb Zb
2020/7/12
3、绝缘子串上作用的过电压
绝缘子串的作用电压: Uj=塔顶电位Utd – 导线电位Ud
= Utd – KUtd + αhd(1-k) =(Utd +αhd) (1-K)
=[βIL(Rch+Lgt/2.6) + IL hd /2.6](1-K) =IL[β(Rch+Lgt/2.6) + hd /2.6](1-K)
ABB避雷器选型手册说明资料讲解
▪ 中性点用避雷器
▪ 变压器用
© ABB Group June 3, 2020 | Slide 18
避雷器选型原则
恰当地选择避雷器的额定值是选好避雷器的关键，因为... ▪ 额定值太高，会导致高残压， 并降低了保护范围 ▪ 额定值过低，将使避雷器过压运行，并导致永久性损坏
© ABB Group June 3, 2020 | Slide 13
避雷器选型指导
▪ 确定系统最高工作电压（中国境内电压等级）
© ABB Group June 3, 2020 | Slide 14
避雷器选型指导 ▪ 确定系统中性点运行方式
▪ 接地故障因素 ▪ 接地故障持续时间
© ABB Group June 3, 2020 | Slide 15
避雷器选型指导
避雷器的分类
ABB 中压配电型及电站型避雷器的标称放电电流均为10kA，如： POLIM D ，MWD，MWK。
© ABB Group June 3, 2020 | Slide 16
避雷器选型指导
选择避雷器持续运行电压Uc ▪ 中性点有效接地系统： Uc应不低于系统最高运行相电压，即 ▪ 中性点非有效接地系统：
ABB避雷器满足国标要求。
© ABB Group June 3, 2020 | Slide 9
避雷器主要参数
➢ 典型的10kV中性点不接地方式电站型和配电型金属 氧化物避雷器参数：
Un Um Ur Uc In Up I2ms Ihc U1mA 电站型 10 12 17 13.6 5 45.0 150 65 24.0 10 配电型 12 17 13.6 5 50.0 75 65 25.0
新型直击雷防护装置及系统的综合防雷
目录
一、防雷技术标准—综合防雷技术 1.1 综合防雷技术 1.2 外部防雷措施—直击雷的防护(接闪器:针、 网、带、线） 1.3 新的外部防雷措施—新型直击雷保护装置— 不让闪电落下来的装置； 国内外动态； 1.4 新型直击雷保护装置的工作原理、特点 二、新型直击雷保护装置的应用 三、感应雷防护
1.1、综合防雷技术
建筑物综合防雷 外部防雷措施 接闪器 （针网 带线） 接地系 统（含引
下线）
内部防雷措施 等电位 连接
（屏蔽）
电涌保 护器 (SPD）
1.2 外部防雷措施—直击雷的防护 1.2.1 外部防雷措施接闪装置的局限性 接闪入地的过程中产生强大的电磁场也 引 来了更多的感应雷击。特别是微电子设备相对集 中的地方，感应雷击对设备的安全构成极大的威 胁。 避雷针的保护范围是不肯定的，常常可能绕 过避雷针发生绕击。避雷针频繁的引雷入地还会 产生地电位反击、跨步电压等问题。
二、新型直击雷保护装置的应用
国外同类型产品 在海上的应用
三、感应雷防护
3.1 感应雷防护——二次雷的防护 为什么按防雷标准作的还是不能完全解决问题。 电力信息系统是指电力系统内各种形式的电子系 统，包括计算机、通信设备、控制系统等。因为从 EMC观点看，电子设备、信息设备和信息系统是同一 类型的设备和系统，雷电电磁脉冲防护LEMP将直击 雷之外的雷击灾害的防护也包括在内。电力信息系 统雷电电磁脉冲的防护所涉及的防雷范围、技术措 施等要比直击雷的防护更复杂。实际上电力信息系 统也好电子信息系统也好，雷电电磁脉冲的防护也 是属于EMC的一部分。只不过雷电电磁脉冲对信息 系统的干扰是唯一可能损坏信息系统设备的干扰。
1.3 新的外部防雷措施—新型直击雷保护装置
中央变电所35KV进线避雷针安装施工及单回路运行的安全技术措施
中央变电所35KV进线避雷针安装施工及单回路运行的安全技术措施第一篇：中央变电所35KV进线避雷针安装施工及单回路运行的安全技术措施中央变电所35KV避雷器安装、更换隔离开关及单回路运行的安全技术措施一、中央变电所35KV避雷器安装施工（一）概况为了确保中央变电所避雷效果，提高矿井抵抗自然灾害的能力，保证我矿在雷雨季节的安全供电，现准备将试验好的避雷器安装在35KV线路3567、3565两回路受电端，安装施工期间35KV线路单回路运行，为保证矿井供电及施工安全特制定本措施。
（二）安装避雷器施工方案施工开始前，将施工回路由备用状态转为检修状态。
合理安排劳动组织，尽可能缩短施工工期，减少单回路运行的时间。
（三）技术安全措施1、施工前做好充分的准备工作，各种所需的器材、工具、材料准备齐全。
2、每次施工前要指定施工负责人和安全负责人，负责施工的安全，安全负责人要对所有施工用具，登高板、保险带等检查完好，合格后方可使用，并对施工现场进行安全确认，符合安全条件后方可施工。
3、所有参与施工人员必须服从施工负责人的统一指挥。
4、人员在梯子上作业时，要有专人扶梯子。
5、登高作业时，作业人员对所使用的工具、器材要拿稳并留绳，防止坠落，不得上下抛掷工具、器材。
6、安装作业时，不得破坏供电线路的完整性，保证施工线路具有应急备用的能力。
7、避雷器安装搬运时留绳要牢固，要轻拿轻放，避免损坏。
8、登高作业人员要佩带合格的保险带，保险带要挂在可靠位置。
9、在安装35KV避雷器引下线时，施工人员必须站稳扶牢，在施工位置下方，不得有人员逗留，要有专人负责警戒。
施工结束后，全面检查无误后方可送电。
10、施工前应与市供电局调度联系好，联系时要用录音电话。
11、所有倒闸操作必须严格执行两票工作制，一人操作，一人监护，经验电、放电确认无误后，合上中央变电所内该施工回路接地刀闸。
12、用绳子拉避雷器时，要绑紧系牢。
13、带电范围区域要用围绳围住，人员不得随意进入。
500kV避雷器说明书
500kV系统用无间隙金属氧化物避雷器使用说明书编制：校核：会签：批准：XD05®电懂雷器有眼奏任公司XAZ XD ARRES I ER CO., LTD.二零零八年三月1用途及适用范围500kV 系统用无间隙金属氧化物避雷器（以下简称避雷器）是用于保护交流500kV 系统输变电设备免受大气过电压和操作过电压损害的保护电器。
1.1正常使用条件如下：a）环境温度不低于—40 C，不高于+ 40 C；b）海拔高度不超过1000m〜3000m;c）电源频率在48〜62Hz内；d）履冰厚度20mm;e）日照强度0.1w/cm；f）安装地点的最大风速不大于35m/s；g）地震烈度为7度及以下地区；h）避雷器顶端导线的最大水平拉力：500kV 系统为1470Ni）连续施加在避雷器上的工频过电压不超过避雷器的持续运行电压。
1.2 异常运行条件a）按上述条件制造的避雷器为我公司的标准型产品。
超过上述正常使用条件，使用单位需在合同上注明，或签订技术协议，作为制造、验收和使用依据。
b）除标准型外，我公司还提供使用在海拔3000m 及以下不同海拔地区的高原型产品；使用在地震烈度8度以上强震地区的抗震型产品，以及使用在重污秽地区具有不同爬电比距的耐污型产品；2主要规格及技术参数2.1避雷器的性能符合国家标准GB11032《交流无间隙金属氧化物避雷器》和企业标准XC/JT8001《3〜500kV交流电力系统用无间隙金属氧化物避雷器技术条件》的规定。
2.2避雷器的主要规格及技术参数见表1〜表2，外形尺寸见附图。
3结构与原理500kV 系统用无间隙金属氧化物避雷器由主体元件、绝缘底座、接线盖板、均压环等组成。
避雷器内部采用有良好伏安特性氧化锌电阻片作为主要元件，在大气过电压和操作过电压下，氧化锌电阻片呈现低阻值，避雷器的残压被限制在允许值以下，从而对被保护设备提供可靠保护。
避雷器的主体元件是密封的，每台产品出厂前均用核质谱仪进行密封检漏。
防雷选型手册
技术指标
4
型号 货号 标称工作电压 Un 最大持续运行电压 Uc 响应时间 Ta 标称放电电流 In（8/20μs） 最大放电电流 Imax（8/20μs） 残压 Ures （8/20μs 20kA、接线方式一） 残压 Ures （8/20μs 20kA、接线方式二） 残压 Ures （8/20μs 60kA、接线方式一） 残压 Ures （8/20μs 60kA、接线方式二） 额定电流 （接线方式一，不受限制） IP 代码
≤500V ≤1400V
80kA 200kA 63A -40℃～50℃ 95% 3000m 以下 IP2LX 440×350×130
无 指示灯呈绿色 指示灯呈红色/蜂鸣报警/遥讯报警 指示灯呈红色/蜂鸣报警 遥讯报警同时失效指示显红 落雷计数器显示的数值是 防雷装置启东次数的记录
见图 2
DSOP-II 系列（SuPerDog）
2
z 具有自身恢复功能，寿命长；
z 可配备雷电计数器；
z 抗风能力强，可抗 45m/s 的风力；
z 安装方便，免维护。
2．技术参数
型号
AR-ⅠA
货号
10210001
长度
2090mm
直径
62mm
AR-ⅠB 10210002
3690mm 62mm
AR-ⅡA 10220001
2175mm 90mm
重量 限流容量
10mm2～35mm2 2850g
327×232×106mm3
DSOP-I-120-220/020/CO DSOP-I-120-220/021/O
瓦斯抽放站防雷设计方案
河南焦煤能源有限公司中马村矿瓦斯抽放泵站瓦斯放空管直击雷防护系统初步设计方案一、前言河南焦煤能源有限公司中马村矿位于焦作市东,太行山复背斜之南翼,设计年产60万吨。
中马村矿瓦斯抽放站是利用瓦斯抽放站设备将井下瓦斯气体抽出地面，送入瓦斯放电站，利用瓦斯发电。
剩余瓦斯气体通过瓦斯放空管直接排放。
“瓦斯”是一种有毒的混合气体，主要含有甲烷和一氧化碳两种气体，常产生在矿井之中，如遇明火，即可燃烧，发生“瓦斯”爆炸，直接威胁着矿工的生命安全。
瓦斯气是很好的民用和工业燃料，近年来为了实现煤炭的安全生产，对矿井内瓦斯气体采取预抽采措施，一方面降低了瓦斯的危害，同时，还利用瓦斯进行发电。
二、雷电的形成和危害雷电是一种自然现象，它具有极大的破坏力，对人类的生命、财产安全造成巨大的危害。
1987年联合国确定的“国际减灾十年”中，雷电为对人类危害最大的十种灾害之一。
雷电是大气中超强的放电现象，闪电的发生大多数与雷暴云相联系，典型的情况是雷暴云上半部分带正电荷，下半部分带负电荷，当正负电荷累积到一定程度时，就击穿空气并释放大量能量，产生闪电和雷声。
一次闪击的雷电流通常可达到20—100KA，闪电有四种类型：1、云内闪，云层内部的放电现象；2、云地闪，云层对地面的放电现象，它对地面的建筑物和人员危害最大，是最常见的雷电类型；3、云间闪，云与云之间的放电现象；4、中层放电，云顶向空间的放电现象。
雷电灾害形成的主要途径有以下几个方面：1、雷暴云中的能量，通过直接击中地面上的建筑物或人员，通过瞬间放电，产生强大的机械力和高温，使得建筑物损坏和人员伤亡；2、雷暴云中大量电荷以微秒级对地释放能量，在较大范围内将产生强大的交变磁场，使附近的金属物体、金属线路感应出几十千伏的高压，对人员和设备造成损害；3、由于雷云的作用，使附近导体上感应出高电位，发生尖端放电现象，产生火花，造成火灾。
（一）、直击雷及其危害所谓直击雷，是指雷电直接击在建筑物、构架、树木、设备上，因雷电的电效应、热效应和机械力效应等造成建筑物等损坏以及人员伤亡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档
精品文档
KBT-UB/1
先导避雷针
技术手册
湖南普天科比特电子科技有限公司
精品文档
精品文档
目 录
1. 产品名称、品牌、产地、制造商…………………………………………2
2. 技术性能指标、执行标准 ………………………………………………2
3. 产品外形、内部构造 ……………………………………………………3
4. 各部尺寸、名称 、装配方法 ……………………………………………4
5. 工作原理 …………………………………………………………………6
6. 技术特点与优势 …………………………………………………………7
7. 设计选用要点 ……………………………………………………………8
8. 保护范围的计算 …………………………………………………………8
9. 质量保证条款 ……………………………………………………………9
精品文档
精品文档
1、 产品名称、品牌、产地、制造商
型 号：KBT-UB/1
中文名：先导避雷针
产 地：湖南长沙
制造商：湖南普天科比特电子科技有限公司
2、 技术性能指标、执行标准
2.1 技术性能指标 见表1
2.2 执行标准 GB50057-94
表1
产品型号 KBT-UB/1先导避雷针
最大放电电流（KA）
300
先导放电时间△T(μs)
25-86
抗风强度（m/s） ≥45
针尖（mm） Ø 20×280
总高（mm）
1500
3、 产品外形、内部构造
精品文档
精品文档
产品实物图 实物剖切图
4、 各部尺寸、名称 、装配方法
4.1 避雷针由A、B、C、D、E五部分组成，各部尺寸如下图：
放电间隙
精品文档
精品文档
A：针尖
B：文氏管
C：高压脉冲发生器
D：支撑杆
E：专用过渡接头
4.2 装配方法
精品文档
精品文档
1、避雷针由A、B、C、D、E五部分组成。
2、从包装箱内取出各部件后按下列顺序安装：
（1）用配件中内六角扳手拧松脉冲发生器C底部的 两个内六角紧定螺丝钉。
（2）摘下脉冲发生器上部的放电尖端X的三个套， 特别要调整X上两针尖的间距，
两针不能相接、间距1-2mm。
（3）将避雷针杆D依图示方向穿过C，头部顶在B的端口。
（4）将避雷针尖A穿过防松花垫圈与D套紧，并用两个扳手用力拧紧。
（5）用内六角螺丝扳手拧紧C底部的两个螺丝，此 时B与C之间应由三支料柱顶住，
整体牢固。
3、将针杆的底部旋入专用过渡接头E。
5. 工作原理
5.1 放电物理：
放电物理学表明，传统富兰克林避雷针上行先导的产生需经过一段延迟时间，这段
延迟时间会限制垂直的或水平的避雷导体的有效性。
KBT-UB/1避雷针在传统避雷针的基础上增加了一个主动触发系统，这个触发系统
能建立起重复的高压脉冲信号，在放电过程中适时产生一个连续的放电路径与雷云的下
精品文档
精品文档
行先导会合，把雷电流引入大地。
KBT-UB/1 通过一个脉冲变压器和振荡器的结合实现了以严格控制的频率和幅度发
射高压信号的技术；它的能量来自静电场与电磁场并转化成高压信号送到针尖，产生大
量的电离子，这种功能使KBT-UB/1 发出的上行先导提前行至远离避雷针数十米甚至
上百米处与来自雷云的下行先导接闪，从而扩大了避雷针的保护范围。
5.2 KBT-UB/1 避雷针的工作流程
雷云形成时雷云促使地面和云层之间形成电磁场，在地面的磁场强度可超过
14KV/M．
a) 此时提前放电避雷针内的雷电探测器将探测到一定的电磁信号
b) 然后将探测到的雷电信号经传感器将信号输到触发装置
c) 触发装置将信号放大后促使下一级高压发生器动作
d) 高压发生器将产生的高压传给高压脉冲发生器
e) 高压脉冲发生器将高压振荡后产生的电离子直接传给不锈钢电极
f) 不锈钢电极针尖的电离子经过文氏管有效地送到避雷针针尖．
5.3 提前放电避雷针的双重动作：
动作一：利用雷云电场，触发装置在针尖产生高压脉冲，形成电晕放电。
动作二：通过文氏管的拉拔效应，将电离子更有力地送到针尖。由脉冲产生的上行先导
将降低与下行先导会合的时间。
5.4 工作电路示意图
接闪针尖 空温吐利通道
精品文档
精品文档
6. KBT-UB/1 技术特点与优势：
⑴、 在同等高度下，KBT-UB/1 比普通避雷针保护范围大。
⑵、 由于上行先导和下行先导的会合点远离针尖，因此可有效降低雷闪电流幅值。
⑶、 双重动作，落雷更准确，减小了雷击点落于非避雷针体的概率。
动作一：利用雷云电场，触发装置在针尖产生高压脉冲，形成电晕放电。
动作二：独一无二的文氏管设计：通过文氏管的拉拔效应，使电离子更多、更高
效地送到针尖，相对于无此结构设计的避雷针，KBT-UB/1能更高效地触发电晕
效应。
⑷、
⑸、 安全可靠：无放射性、耐腐蚀；抗风能力强（抗风强度达45m/s）。
⑹、
⑺、 安装简单：体积小、重量轻、安装方便；不需加装同轴屏蔽电缆。
⑻、 免维护：无源、无耗能元件，无需供电。
空气
电场变化
探测器
能量收集器
高压脉冲激励
变压器
外部放电电极（离
子效应）；产生向
上流注的基础。
高压脉冲
发生器
精品文档
精品文档
⑼、 造型美观：采用优质304L不锈钢材料精密加工，材质及结构均符合国标
GB50057-94的要求（耐腐蚀，雷电泄流通道为良导体）。
⑽、 遍布全国各地的代理商网络将对用户的要求做出快速、准确的响应。
⑾、
⑿、 中国地区销售之 KBT-UB/1 由由中银保险有限公司承保产品责任险。
7、 设计选用要点：
7.1 按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使
用性质等确定建筑物防雷类别。
7.2 由防雷类别和避雷针的安装高度，确定避雷针的保护半径。
7.3 按所需防护的面积大小确定避雷针安装型号、数量及安装位置。
7.4 针尖应高于被保护物水平面2m以上。
7.5 严禁在避雷针上悬挂电话线、广播线、电视接收天线以及低压架空线。
7.6 引下线家用宜采用圆钢或扁钢，圆钢φ≥8mm，扁钢截面应不小于48mm
2
，厚度
应不小于4mm；可直接利用塔体本身或建筑物钢筋引下。
7.7 接地体，接地电阻应按GB50057-94要求执行。
8、 保护范围的计算：
8.1 按IEC推荐的“滚球法”确定ESE的保护范围（见附录A培训教材）。
8.2 保护范围的计算公式
⑴、当针尖高度Z∈[5,x]米时：
精品文档
精品文档
R=√(X＋Y) 2－(X－Z)2
⑵
⑶ 、当针尖高度Z∈[0,5 )米时：
R=√(X＋Y)
2－(X－5)2
×Z÷5
R--- 保护半径
X--- 滚球半径 X∈{20,30,45,60,100}
Y--- 抢先击距 Y∈{25,40,50,60}
Z--- 针尖高度 Z∈[0,x]
9. 质量保证条款
⑴我公司产品实行一年内免费更换，五年内免费维修，终身维护。
⑵用户购买我公司的产品，保修期的起始日期为用户收到产品之日；我公司在防雷
工程中所使用的产品，保修期的起始日期为产品安装之日。
⑶保修期内对符合保修条件的产品，不收取备件费和工时费；对不符合保修条件的
产品，收取备件费，免收工时费。
⑷公司及各地经销商对各用户实行免费提供防雷技术人员培训，免费提供防雷技术
咨询。
⑸本公司的产品均由中银保险公司质量承保。
湖南普天科比特电子科技有限公司
