VOIP信令接口规范_V8
voip技术原理及呼叫流程
ＶｏＩＰ是建立在ＩＰ技术上的分组化、数字化传输技术，其基本原理是：通过语音压缩算法对语音数据进行压缩编码处理，然后把这些语音数据按ＩＰ等相关协议进行打包，经过ＩＰ网络把数据包传输到接收地，再把这些语音数据包串起来，经过解码解压处理后，恢复成原来的语音信号，从而达到由ＩＰ网络传送语音的目的。
ＩＰ电话系统把普通电话的模拟信号转换成计算机可联入因特网传送的ＩＰ数据包，同时也将收到的ＩＰ数据包转换成声音的模拟电信号。
经过ＩＰ电话系统的转换及压缩处理，每个普通电话传输速率约占用８～１１ｋｂｉｔ／ｓ带宽，因此在与普通电信网同样使用传输速率为６４ｋｂｉｔ／ｓ的带宽时，ＩＰ电话数是原来的５～８倍。
ＶｏＩＰ的核心与关键设备是ＩＰ电话网关。
ＩＰ电话网关具有路由管理功能，它把各地区电话区号映射为相应的地区网关ＩＰ地址。
这些信息存放在一个数据库中，有关处理软件完成呼叫处理、数字语音打包、路由管理等功能。
在用户拨打ＩＰ电话时，ＩＰ电话网关根据电话区号数据库资料，确定相应网关的ＩＰ地址，并将此ＩＰ地址加入ＩＰ数据包中，同时选择最佳路由，以减少传输时延，ＩＰ数据包经因特网到达目的地ＩＰ电话网关。
对于因特网未延伸到或暂时未设立网关的地区，可设置路由，由最近的网关通过长途电话网转接，实现通信业务。
目前ＶｏＩＰ系统一般由ＩＰ电话终端、网关（Ｇａｔｅｗａｙ）、网（关）守（Ｇａｔｅｋｅｅｐｅｒ）、网管系统、计费系统等几部分组成。
ＩＰ电话终端包括传统的语音电话机、ＰＣ、ＩＰ电话机，也可以是集语音、数据和图象于一体的多媒体业务终端。
由于不同种类的终端产生的数据源结构是不同的，要在同一个网络上传输，这就要由网关或者是通过一个适配器进行数据转换，形成统一的ＩＰ数据包。
ＩＰ电话网关提供ＩＰ网络和电话网之间的接口，用户通过ＰＳＴＮ本地环路连接到ＩＰ网络的网关，网关负责把模拟信号转换为数字信号并压缩打包，成为可以在因特网上传输的ＩＰ分组语音信号，然后通过因特网传送到被叫用户的网关端，由被叫端的网关对ＩＰ数据包进行解包、解压和解码，还原为可被识别的模拟语音信号，再通过ＰＳＴＮ传到被叫方的终端。
Cisco Voip
Cisco Voip一、介绍Voip网络1 Voip基础IP语音也就是人们通常所说的VOIP，不过它还有一种称谓叫做IP电话通讯（IP TELEPHONE）。
部署VOIP的好处：节省成本，灵活性，高级特性高级特性：高级呼叫路由（最小开销路由和时间表路由）统一消息系统集成的信息系统长途话费节省安全、客户关系电话应用服务必需的VOIP功能：信令：信令的功能是生成和交换控制信息，这些控制信息用于在两端点间建立、监测、释放连接。
SIP和H.323是端到端的信令协议，使用这些信令的终端设备或网关能够智能地发起和终结呼叫，斌且能够处理呼叫控制信息。
H.248、SCCP和MGCP是客户端/服务器协议，使用这些信令的终端设备或网关并不能处理呼叫控制信息，但它们会与服务器通信，发送或接受事件通知，这里的服务器通常被称为呼叫代理。
数据库服务:为了获得某些增值服务，需要服务器具有数据查询能力，并以此来判断是否可以发起呼叫或者是否可以得到相应信息。
承载控制：承载信道是用来承载语音呼叫的信道。
编解码器：用于在模拟和数字设备之间提供编码和解码的转换功能。
PRI/BRI回程特性：PRI和BRI回程特性是指信令在呼叫代理与CISCO网关之间的内部切换，它是一个用来传输回程信令的独立信道。
MGCP网关PRI回程使用TCP连接向呼叫代理转发PRI的第3层（Q.931）信令信息。
RTP通信直接建立在语音终端之间，而呼叫建立协议（H.225）则用来实现语音网关之间的通信。
不推荐在任何高速接口（也就是高于T1速率的接口）使用RTP头部压缩技术，因为RTP头部压缩带来的带宽节省，会被路由器CPU利用率的增加所抵消。
2 VOIP网关CISCO IP电话部署模型包括：单站点、多站点集中式呼叫处理、多站点分布式呼叫处理以及穿越IP WAN的集群。
在单站点部署模型中，CUCM应用和DSP资源位于同一物理位置。
PSTN负责所有的外部呼叫。
多站点集中式模型仅有一个呼叫处理系统。
sip信令流程
sip信令流程SIP信令流程。
SIP（Session Initiation Protocol）是一种用于建立、修改和终止会话的信令协议，被广泛应用于VoIP、视频通话、即时消息等通信领域。
在SIP协议中，信令流程是非常重要的，它决定了用户之间的通信能否正常建立和维护。
下面将介绍SIP信令流程的基本步骤和相关内容。
1. SIP信令流程概述。
SIP信令流程包括会话初始化、会话协商、媒体协商和会话终止等几个重要阶段。
在会话初始化阶段，通信双方通过SIP消息进行会话请求和响应，包括INVITE、100 Trying、180 Ringing等消息。
在会话协商阶段，通信双方协商会话参数，包括媒体类型、编解码方式等，通过SDP（Session Description Protocol）进行交换。
在媒体协商阶段，通信双方协商媒体传输方式，包括RTP （Real-time Transport Protocol）端口号、传输协议等。
最后，在会话终止阶段，通信双方通过BYE、200 OK等消息结束会话。
2. SIP信令流程详解。
在SIP信令流程中，通信双方通过SIP消息进行会话的建立和维护。
首先，主叫方向代理服务器发送INVITE消息，请求建立会话。
代理服务器根据被叫方的地址信息，将INVITE消息转发给被叫方。
被叫方接收到INVITE消息后，可以选择接受、拒绝或者重定向会话。
如果被叫方选择接受会话，将发送200 OK消息给代理服务器，代理服务器再将200 OK消息转发给主叫方。
此时，会话建立成功，通信双方可以进行媒体数据的传输。
在会话过程中，通信双方可以通过UPDATE消息进行会话参数的更新，比如媒体类型、编解码方式等。
如果通信双方需要添加新的媒体流，可以通过INVITE消息进行媒体协商。
当会话结束时，通信双方可以通过BYE消息进行会话的终止。
接收到BYE消息后，对方会发送200 OK消息进行确认，然后会话正式结束。
VOIP基础
两种连接方式：
VOIP接入设备
中继网关 中继网关是NGN解决方案的重要组成部分，它位于 NGN网络的边缘接入层，连接PSTN和NGN网络，实现IP 包转TDM的功能。 它承载着IP域与电路域的语音汇接任务， 对电路侧的回音需要有很好的处理机制。中继网关的功能 包括：语音处理功能、呼叫处理与控制、维护和管理等。 支持信令：No.7、No.1、PRI 支持协议：MGCP、H.323、SIP。 中继网关可完成SIP/H.323协议与NO.7/Pri信令的转 换，同时，使PSTN网络与IP网络实现完美的融合。
有代理的SIP呼叫
MGCP协议简介
MGCP(Media Gateway Control Protocol,媒体网关控制协议)，是一个分布式IP电 话网关系统的内部协议，用于控制来自外部呼叫控制单元的IP语音（VoIP） 网关。从本质上说MGCP是一个主/从协议，网关需要执行媒体网关控制器发 出的命令。 MGCP由IETF制定。
VOIP产品形态
Softphone，软件电话
X-Lite, Skype, QQ……
ATA: Analog Telephone Adapter，模拟电话适配器 用于连接一个或多个标准的模拟电话，数字电话系统 （如IP语音）或非标准的电话系统。 一个ATA通常需要一个电源适配器，一个以太网接口 ，一个或多个FXS电话端口，也可能有一个FXO连接。用 户在ATA设备上插入一个或多个标准的模拟电话之后ATA 设备就可以使用了，通常这种ATA设备是应用在透明的 VoIP网络上。
VOIP基础
提纲
.总结
VOIP基本原理
VOIP: Voice over IP VOIP模型的基本结构
VoIP协议基于IP的语音通信协议
VoIP协议基于IP的语音通信协议随着科技的飞速发展，现代通信方式也从传统的有线电话逐渐转向了基于网络的语音通信。
VoIP（Voice over Internet Protocol）即基于IP的语音通信协议，它是一种通过互联网传输语音数据的技术。
本文将探讨VoIP协议的基本原理、应用场景以及它对通信行业的影响。
一、VoIP协议的基本原理VoIP协议基于IP（Internet Protocol）技术，通过数字化语音信号传输，将语音信号转换为数据包并通过网络传输。
其基本原理可以概括为以下几个步骤：1. 音频编码：VoIP协议将传统的模拟语音信号转换为数字信号，主要通过音频编码算法实现。
常见的音频编码算法包括G.711、G.729等。
2. 数据打包：将编码后的音频数据通过一定的规则进行打包，形成数据包。
打包过程中需要考虑数据包的大小以及延迟等因素。
3. 数据传输：打包好的数据包通过IP网络进行传输，这可以是局域网或广域网，甚至是互联网。
数据包在传输过程中需要解决丢包、延迟等问题。
4. 数据解包和解码：接收方将接收到的数据包进行解包和解码，将数据还原为数字语音信号。
5. 音频解码：对解码后的数字语音信号进行解码，将其转换为模拟语音信号。
通过以上步骤，VoIP协议实现了语音信号在网络中的传输，使得用户可以通过互联网进行语音通话。
二、VoIP协议的应用场景VoIP协议的应用场景非常广泛，下面我们将介绍几个常见的应用场景。
1. IP电话：IP电话是VoIP技术最为常见的应用之一。
通过IP电话，用户可以利用互联网进行长途通话，实现了低成本、高质量的语音通信。
2. 软电话：软电话是一种通过软件实现的电话应用，可以将个人电脑、手机等设备变成协议支持的电话终端。
通过软电话，用户可以实现与传统电话相同的功能，如拨号、接听、保持等。
3. 语音会议：VoIP协议的出现极大地简化了语音会议的组织和参与。
通过VoIP技术，远程参与者可以通过互联网直接参与到语音会议中，无需额外的硬件设备。
voip学习

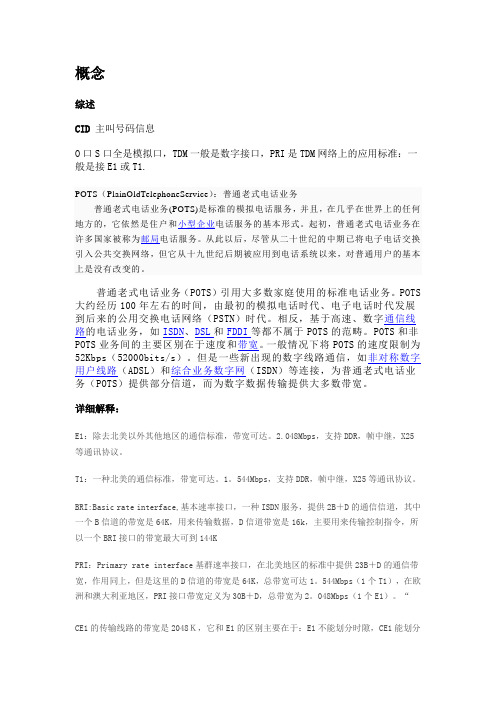

概念综述CID 主叫号码信息O口S口全是模拟口，TDM一般是数字接口，PRI是TDM网络上的应用标准：一般是接E1或T1.POTS（PlainOldTelephoneServic e）：普通老式电话业务普通老式电话业务(POTS)是标准的模拟电话服务，并且，在几乎在世界上的任何地方的，它依然是住户和小型企业电话服务的基本形式。
起初，普通老式电话业务在许多国家被称为邮局电话服务。
从此以后，尽管从二十世纪的中期已将电子电话交换引入公共交换网络，但它从十九世纪后期被应用到电话系统以来，对普通用户的基本上是没有改变的。
普通老式电话业务（POTS）引用大多数家庭使用的标准电话业务。
POTS 大约经历100年左右的时间，由最初的模拟电话时代、电子电话时代发展到后来的公用交换电话网络（PSTN）时代。
相反，基于高速、数字通信线路的电话业务，如ISDN、DSL和FDDI等都不属于POTS的范畴。
POTS和非POTS业务间的主要区别在于速度和带宽。
一般情况下将POTS的速度限制为52Kbps（52000bits/s）。
但是一些新出现的数字线路通信，如非对称数字用户线路（ADSL）和综合业务数字网（ISDN）等连接，为普通老式电话业务（POTS）提供部分信道，而为数字数据传输提供大多数带宽。
详细解释：E1：除去北美以外其他地区的通信标准，带宽可达。
2.048Mbps，支持DDR，帧中继，X25等通讯协议。
T1：一种北美的通信标准，带宽可达。
1。
544Mbps，支持DDR，帧中继，X25等通讯协议。
BRI:Basic rate interface,基本速率接口，一种ISDN服务，提供2B＋D的通信信道，其中一个B信道的带宽是64K，用来传输数据，D信道带宽是16k，主要用来传输控制指令，所以一个BRI接口的带宽最大可到144KPRI：Primary rate interface基群速率接口，在北美地区的标准中提供23B＋D的通信带宽，作用同上，但是这里的D信道的带宽是64K，总带宽可达1。
VoIP_第9章
STP
SS7
PSTN
E1
VoIP Gateway
③ 信令网关的 设备为VoIP 的Gateway提 供7号信令， 如右图
STP
IP Network
IP/SS7 信令网关 STP IP/SS7
④ 前置交换机 方式
Gateway
汇 接 局
Gateway
端 局
云图 汇 接 局
Gateway
Gateway
H.245能力交换（9）
接通（12） H.245主从决定（10） H.245打开逻辑通道（11）
A方电话
网关 1
网守
网关 2
B方电话
1 提示音m 用户接入（ ） ARQ（2） ACF（3） 拒绝（3） ARJ（3） Setup（4）
网关1采集B方电话号码（被叫 号码）和A方电话号码（主叫号 码），检查地址映射表，如有 数据，直接进行地址翻译，否 则利用“请求用户接入认证” （ARQ）消息，向关守发送。
（2）关守与其它设备的关系 在IP电话中，关守处于高层，下图描述了关守在网络中的 位置。
IP 网关
C&C08
网管中心
运营厅管理终端
SNMP 协议
HTML IP 网络 H.225 Annex G
IP 网络
RAS 协议 SNMP 协议
Radius 协议 关守 AAA 服务器 其它 GK
（3） 关守的基本功能 ① RAS功能
（4）H.323协议互通 影响互通性关键的问题是有关IP电话的标准还处在不 断的发展和完善当中。
（5）存在的问题
国际标准化工作尚未最终完成，产品有些部分使用内部 标准
对于现有国际标准中的可选部分，不同厂家采用了不同
VPMN业务信令流程规范V
2.1.2 PSTN 或普通GSM用户呼叫VPMN用户（非SCP计费）叫用户被封锁、主叫号码为被叫用户的阻塞号码或者网外呼叫被叫权限为禁止, SCPb确定此次为普3 VPMN用户呼叫VPM用户（网内呼叫）3.1 VPMN用户做主叫，采用原始号码呼叫VPM用户7、VPMN SCP通过Connect操作将被叫号码发送到SSP。
在Connect操作中的GenericNumber中存叫位置信息6、MSCa/VLR/SSP 由T-CSI数据中得到被叫SCPb的地址，向SCPb发送IDP消息，并将GMSC/SSP 或始发MSC/VLR 所在位置长途区号放在IDP消息中的LocationNumber中。
7、SCPb收到IDP消息后，先分析被叫用户帐号。
若帐号有效则SCPb根据被叫归属地和被叫实际位置以及拟定的折扣率确定费率，向MSCa/VLR/SSP发送RRBE、AC、VPMN SCP通过Connect操作将被叫号码发送到SSP。
在Connect操作中的GenericNumber中存放主叫用户的特殊号码60+主叫VPMN短号码。
8 MSCa/VLR/SSP 收到Connect后，再次向被叫HLRb发送SRI消息，得到MSRN。
9、MSCa/VLR/SSP根据被叫的MSRN进行接续。
10、通话停止，主被叫任意一方挂机，MSCa/VLR/SSP分别向SCPa、SCPb上报挂机事件。
3.3异常流程呼叫过程：1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务，向主叫用户的SCPa发送IDP消息，并将MSCa/VLR/SSP 所在位置长途区号放在IDP消息中的LocationNumber中。
2、系统向用户播放录音通知32:“对不起，您已被封锁，无法享受集团优惠3、SCPa根据主叫位置和被叫号码确定主叫用户的费率, 向MSCa/VLR/SSP 发送RRBE、AC 和Continue至U MSCa/VLR/SSP。
H.323与SIP
H.323与SIP1. 首先H.323与SIP 都是为实现 VoIP 而提出的信令协议。
1）信令(signaling)：在电信网的两个实体之间，传输专门为建立和控制接续的信息。
简单地说就是用信号来控制如何打电话：拨号，接通电话，挂电话等。
）2）7号信令(SS7：Signaling System 7)：是由ITU-T 定义的一组电信协议，主要用于为电话公司提供局间信令。
SS7 中采用的是公共信道信令技术，也就是带外信令技术，即为信令服务提供独立的分组交换网络。
以时分方式在一条高速数据链路上传送一群话路信令的信令方式。
（局间信令简单的说就是各个电话局如何相互配合来实现打（长途）电话的控制，也就是通过多个电话局将多条“电路交换线路”连接起来打电话。
）3）一句话：信令就是为了实现“呼叫建立(开始电话)”、“监控(控制电话)”、“Teardown挂断电话”等等控制动作。
只关心“建立”、“控制”和“关闭”等控制动作。
不涉及到语音等内容的传输。
2. SIGTRAN（Signaling Transport，信令传输协议）协议簇是IETF的SIGTRAN 工作组制定的SS7信令和IP信令互通的规范。
该协议簇支持通过IP网络传输传统的SCN（Switched Circuit Network，电路交换网络）信令，支持SCN信令协议分层模型定义中的层间标准原语接口，从而保证已有的SCN信令应用可以未经修改的使用，同时利用标准的IP传送协议作为传输底层，通过增加自身的功能来满足SCN信令的特殊传输要求。
3. 目前被广泛接受的网络电话(VoIP)控制信令协议包括国际电信联盟远程通信标准化组(ITU-T)的H.323协议和互联网工程任务组(IETF)的会话初始化协议(SIP)，二者实现的信令控制功能基本相同，但设计风格和实现方法不同。
H.323协议与传统电信网络互通性较好，应用广泛，技术较为成熟；而SIP与IP网络结合得更好，信令简单，易于扩充。
VoIP原理介绍
V oIP原理介绍♦在IP网上承载本属于传统电话网的语音传输功能。
（Voice over IP）♦电话网和IP网之间的媒介(V oIP网关)功能：将PSTN网上的呼叫接续到IP网或将IP网上的呼叫接续到电话网。
POTS语音接口技术常见的语音接口模拟语音接口：FXS（Foreign eXchange Station）模拟接口）该接口可以接标准电话机，传真机等传统语音终端设备。
FXO（Foreign eXchange Office）模拟接口，通常连接到交换机的模拟电话口。
E&M（Ear & Mouth）接口，该接口支持模拟E&M信令.E&M之间可互连。
一般与PBX相连。
♦NetHammer支持的接口类型：FXS: 适合接入少量话机的场合。
FXO, EM 适用于接入PBX 的场合。
数字语音接口♦E１语音接口(同普通E1卡不同)。
数字传输，可靠信高，中继容量大。
♦NetHammer上支持的E1接口支持的信令协议：R2（应用较广，但协议版本多，互通性差）。
DSS1: 全数字信令，支持语音数据同传。
♦语音编解码技术：将模拟语音变成数字信号。
降低通话的比特率，减少IP带宽占用,但声音会有一定程度失真。
NetHammer支持G.711A/u(无失真)，G.729，G.723(压缩率高).♦静音压缩(V AD)。
当语音小于某阈值下时，不产生语音信号。
这些功能都由硬件接口板上的DSP芯片完成IP语音协议介绍♦目前两套体系，三大协议两套体系ITU-T, IETF.三大协议：▪H.323▪SIP▪MGCPNetHammer支持H.323，MGCP呼叫代理侧实现H.323协议简介♦H.323标准由ITU-T制订，是IP电话系统目前应用最广的技术。
其适用的业务包括话音、数据和视频及其组合的多媒体通信。
♦是一系列相关的协议所组成。
重要的H.225，H.245,RAS,等.♦借用电信网中Q.931协议制定，有很重的电信色彩，内容庞杂丰富，不易掌握.♦ASN.1语法，PER编码方式。
