土方断面测量和工程量计算方法
路基土石方计算方法
路基土石方计算方法引言路基土石方计算是道路工程设计中重要的一部分，它涉及到确保道路的牢固性和稳定性。
在设计道路过程中，准确计算土石方数量是确保工程顺利进行的关键。
本文将介绍几种常用的路基土石方计算方法。
一、平面法平面法是一种简单且常用的计算路基土石方的方法。
它通过测量道路的平面布置来确定路基的形状和尺寸。
计算土石方数量的基本公式是：土石方量 = 积水面积×断面高。
积水面积是测量路面上沉积水的面积，断面高是路堤或路基的高度。
使用平面法计算时，需要考虑道路的曲率和不同路段的形状变化。
二、三角测量法三角测量法是一种更精确的计算路基土石方的方法。
它适用于存在较大高差和曲线路段的情况。
该方法利用三角形的形状和比例关系来计算土石方的数量。
首先，在路基的两个端点上设置测量点，然后利用测量仪器测量这些点之间的水平距离和垂直高差。
通过计算两个三角形的面积，可以得到土石方的数量。
三角测量法的优点是可以准确计算复杂路段的土石方，缺点是需要专业测量人员和仪器的支持。
三、横断面法横断面法是一种基于道路纵断面和横断面的计算土石方数量的方法。
它通过将道路横断面划分成多个小块，计算每个小块土石方的数量，再将其相加得出总数。
这种方法适用于道路的横断面具有较大变化的情况，如山区公路等。
横断面法的计算过程相对较复杂，需要仔细测量和计算每个小块的尺寸和形状。
四、数字化计算法随着计算机技术的发展，数字化计算法逐渐应用于路基土石方的计算中。
这种方法通过使用计算软件，将道路的几何参数输入计算机，计算机可以迅速进行复杂的计算和分析，得出准确的土石方数量。
数字化计算法的优点是高效、准确，能够处理大量的数据和复杂的图形。
然而，它也需要专业的软件和操作技能。
总结路基土石方计算是设计和建设道路工程的重要环节。
准确计算土石方数量对于确保道路的可靠性和经济性至关重要。
本文介绍了几种常用的计算方法，包括平面法、三角测量法、横断面法和数字化计算法。
CASS工程应用中断面法计算二断面线间土方的步骤
CASS工程应用中断面法计算二断面线间土方的步骤中断面法是土方工程中常用的一种计算土方量的方法，它适用于各种形状的断面，包括二断面线间土方。
下面是使用中断面法计算二断面线间土方的步骤，供参考。
步骤一：确定测量断面的位置和数量首先需要确定要测量的二断面位置和数量。
一般情况下，二断面分为起始断面和结束断面，通过这两个断面来计算线间土方量。
线间土方量的计算需要根据工程实际情况确定合适的断面间距。
步骤二：测量断面的几何信息在确定了断面的位置和数量后，需要进行几何信息的测量。
测量的几何信息包括断面的宽度、高程、挖方或填方高程，以及与断面相关的横断面长度。
步骤三：计算断面面积根据测量所得的几何信息，可以计算每个断面的面积。
对于水平线间土方，可以直接使用面积公式计算，而对于非水平线间土方，则需要使用梯形面积公式进行计算。
步骤四：计算断面土方量在计算了每个断面的面积后，可以根据挖填方情况的不同计算出每个断面的土方量。
对于挖方断面，土方量等于断面面积乘以挖方高程，对于填方断面，土方量等于断面面积乘以填方高程。
步骤五：计算线间土方量在计算了每个断面的土方量后，可以进一步计算线间土方量。
线间土方量等于所有断面土方量之和。
如果每个断面的宽度不一致，需要根据断面间距进行面积的加权平均。
步骤六：校核断面数据在计算线间土方量之前，需要对测量的断面数据进行校核，以确保数据的准确性。
校核包括对断面宽度和高程的测量误差进行检查，并根据需要进行数据修改和重新计算。
步骤七：总结计算结果最后，需要总结计算结果并进行必要的汇总。
计算结果应包括每个断面的土方量，线间土方量以及相关的断面几何信息。
同时，还可以绘制断面图和线间土方图，以便更直观地展示土方工程的情况。
总结：中断面法是计算土方量的常用方法之一，适用于各种形状的断面，包括二断面线间土方。
使用中断面法计算二断面线间土方的步骤主要包括确定测量断面的位置和数量、测量断面的几何信息、计算断面面积、计算断面土方量、计算线间土方量、校核断面数据和总结计算结果。
路基纵横断面测量及土石方工程量计算
第三节纵横断面测量及土石方工程量计算路线定测阶段在完成中线测量以后，还必须进行路线纵、横断面测量。
路线纵断面测量又称为中线水准测量，它的任务是在道路中线测定之后，测定中线上各里程桩（简称中桩）的地面高程，并绘制路线纵断面图，来表示沿路线中线位置的地形起伏状态，主要用于路线纵坡设计。
横断面测量是测定中线上各里程桩处垂直于中线方向的地形起伏状态，并绘制横断面图，供路基设计、施工放边桩使用，并通过计算横断面图的填、挖断面面积即相邻中桩的距离便可计算施工的土石方数量。
线路纵断面包括路线水准测量和线路纵断面绘制两项内容。
其中路线水准测量分两步进行，首先是沿线路方向设置若干个水准点，按等级水准测量的精度要求测定其高程，称为基平测量；然后以基平测量所得各水准点高程为基础，按等外水准测量的精度要求分段进行中线各里程桩地面高程的水准测量，称为中平测量。
一、基平测量水准点的设置应根据需要和用途的不同，可设置永久性和临时性的水准点。
路线起终点和终点、需长期观测的工程附近均设置永久性水准点，永久性水准点应埋设标石，也可设置在永久性建筑物的基础上或用金属标志嵌在基岩上。
水准点密度应根据地形和工程需要而定，在丘陵和山区每隔0.5-1km设置一个，在平原地区每隔1-2km设置一个。
基平测量时，应将起始水准点与附近的国家水准点联测，以获得绝对高程，同时在沿线水准测量中，也应尽量与附近国家水准点联测，形成附合水准路线，以获得更多的检核条件，当路线附近没有国家水准点或引测有困难时，也可参考地形图选定一个与实地高程接近的作为起始水准点的假定高程。
基平测量应使用不低于DS3级水准仪，采用一组往返或两组单程在水准点之间进行观测。
水准测量的精度要求，往返观测或两组单程观测的高差不符值应满足：f h 30、L mm（平原微丘区）或451 L mm（山岭重丘区）式中L为水准路线长度，以km计（具体可参考《公路勘测规范》（JTJ061-99 ））。
建筑土方开挖工程量计算公式
建筑土方开挖工程量计算公式首先，土方开挖工程量计算的前提是需要准确的土方开挖平面图纸和剖面图纸。
平面图纸用于确定开挖范围，剖面图纸用于确定开挖深度。
在计算之前，需要先了解土方开挖的基本术语和概念。
1.土方体积：指单位土方开挖的土体总量，通常以立方米（m³）为单位。
2.开挖平面面积：指土方开挖的水平断面的面积，通常以平方米（m²）为单位。
3.开挖深度：指土方开挖的最大深度，通常以米（m）为单位。
土方开挖工程量计算的公式如下：土方体积=开挖平面面积×开挖深度土方开挖工程量计算的步骤如下：1.根据平面图纸确定开挖范围，测量开挖平面的面积。
开挖平面面积可用普通测量仪器（如测距仪）进行测量，或使用CAD软件测量。
2.根据剖面图纸确定开挖深度，测量开挖深度。
开挖深度可用测深仪器（如刻度尺）进行测量。
3.将开挖平面的面积与开挖深度代入土方开挖工程量计算公式进行计算，得到土方体积。
在实际应用中，还需要考虑以下因素：1.土方开挖的不均匀性：土方开挖过程中，地质条件和土壤性质可能会导致土方体积的不均匀分布。
在计算过程中，需要尽量准确地估计这种不均匀性，避免过大或过小的开挖量。
2.地下管线和设备的影响：在进行土方开挖前，需要进行地下管线和设备的勘察，以确定开挖范围和深度。
如果存在地下管线和设备，需要进行相应调整和处理，以确保安全施工。
3.土方运输和堆放：开挖之后，土方需要运输和堆放。
在计算土方体积时，还需要考虑土方的运输距离和堆放方式，以确定土方开挖的实际需求量。
总之，建筑土方开挖工程量计算是建筑工程中非常重要的环节之一，需要根据设计图纸和工程要求，准确计算土方体积，以实现工程的预算和进度控制。
同时，在实际应用中需要考虑土方开挖的不均匀性、地下管线和设备的影响以及土方运输和堆放等因素，以确保施工的安全和有效性。
土方计算
土方工程量计算土方工程分两类，一是建筑场地平整土方工程量，或称一次土方工程量；一是建筑、构筑物基础、道路、管线工程余方工程量，也称二次土方工程量。
土方量的计算工作，就其要求精度不同，可分为估算和计算二种。
估算一般用于规划阶段，而施工设计时，土方量则必须精确计算。
计算土方量的方法很多，常用的大致可以归纳为以下四类：体积公式估算法、断面法、等高面法、方格网法。
体积公式估算法体积公式估算法，就是利用求体积的公式计算土方量。
在建园过程中，把所设计的地形近似地假定为锥体、棱台等几何形体，然后用相应的公式进行体积计算。
这种方法简易便捷，但精度不够，一般多用于估算。
各种近似于几何行状的土方计算公式如下所列。
圆锥体 V=1/3∏r²h圆台体 V=1/3∏h(r1²+r2²+r1+r2)球缺体 V=∏h/6(h2+3r²)棱锥体 V=1/3 V=1/3s·h棱台体 V=1/3h(s1+s2+ s1 s2-2)式中 V----土方体积（m3）r----土体半径（m）s----土体底面积（m2）h----土体高度（m）r1----圆台上底半径（m）r2----圆台下底半径（m）断面计算法断面法是一种常用的土方量计算方法，多用于园林地形横纵坡度有规律变化的地段。
当采用高程流水箭头法进行竖向设计时，用断面法计算土方量比较方便。
但是这种方法的计算精度也不很高。
采用断面法计算土石方工程量的方法和步骤如下：绘制断面图根据地形变化和竖向规划的情况，在向布置图上先绘出横断面线，绘制方式见图4-24。
断面的位置应设在自然地形变化较大的部位；而断面图的走向，则一般垂直于地形等高线为宜。
所取断面的数量多少，取决于地形变化情况和对计算结果准确程度的要求。
地形复杂，要求计算精度较高时，应多设断面，断面的间距可为10~30m；地形变化小且变化均匀，要求进做初步估算时，断面可以小些，取断面的间距可为40~100m。

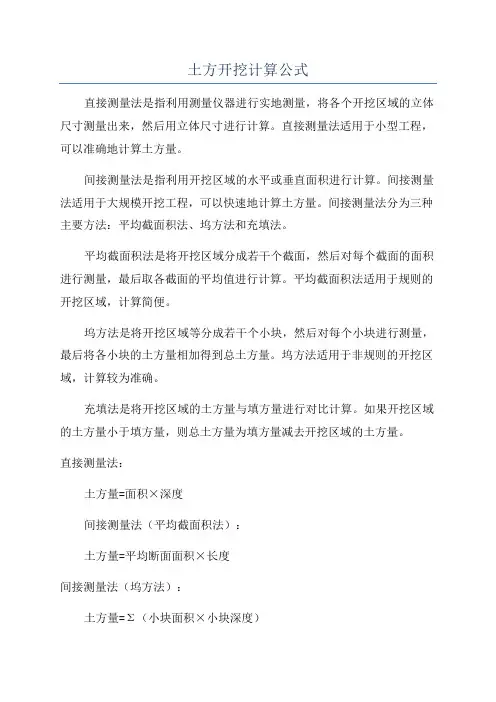

土方开挖计算公式
土方开挖计算公式
直接测量法是指利用测量仪器进行实地测量，将各个开挖区域的立体尺寸测量出来，然后用立体尺寸进行计算。
直接测量法适用于小型工程，可以准确地计算土方量。
间接测量法是指利用开挖区域的水平或垂直面积进行计算。
间接测量法适用于大规模开挖工程，可以快速地计算土方量。
间接测量法分为三种主要方法：平均截面积法、坞方法和充填法。
平均截面积法是将开挖区域分成若干个截面，然后对每个截面的面积进行测量，最后取各截面的平均值进行计算。
平均截面积法适用于规则的开挖区域，计算简便。
坞方法是将开挖区域等分成若干个小块，然后对每个小块进行测量，最后将各小块的土方量相加得到总土方量。
坞方法适用于非规则的开挖区域，计算较为准确。
充填法是将开挖区域的土方量与填方量进行对比计算。
如果开挖区域的土方量小于填方量，则总土方量为填方量减去开挖区域的土方量。
直接测量法：
土方量=面积×深度
间接测量法（平均截面积法）：
土方量=平均断面面积×长度
间接测量法（坞方法）：
土方量=Σ（小块面积×小块深度）
间接测量法（充填法）：
土方量=填方量-开挖量
在进行土方开挖计算时，需要注意以下事项：
1.测量时要严格按照标准进行，确保测量结果的准确性。
2.开挖区域的形状和尺寸需要精确测量，并根据实际情况进行调整。
3.应根据实际施工情况选择适用的土方开挖计算方法。
4.在使用间接测量法进行计算时，需要进行测量误差的修正。
5.开挖过程中需要合理利用土方，减少浪费，并保证土方的质量。
土方计算所有方法
8.2土方量的计算8.2.1 DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。
DTM法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。
前两种算法包含重新建立三角网的过程，第三种方法直接采用图上已有的三角形，不再重建三角网。
下面分述三种方法的操作过程：1. 根据坐标计算用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。
因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。
λ用鼠标点取“工程应用\DTM法土方计算\根据坐标文件”。
λ提示：选择边界线用鼠标点取所画的闭合复合线弹出如图8-3土方计算参数设置对话框。
λ图8-3土方计算参数设置区域面积：该值为复合线围成的多边形的水平投影面积。
平场标高：指设计要达到的目标高程。
边界采样间隔：边界插值间隔的设定，默认值为20米。
边坡设置：选中处理边坡复选框后，则坡度设置功能变为可选，选中放坡的方式（向上或向下：指平场高程相对于实际地面高程的高低，平场高程高于地面高程则设置为向下放坡）。
然后输入坡度值。
设置好计算参数后屏幕上显示填挖方的提示框，命令行显示：λ挖方量= XXXX立方米，填方量=XXXX立方米同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。
如图8-4所示。
计算三角网构成详见dtmtf.log文件。
图8-4 填挖方提示框关闭对话框后系统提示：请指定表格左下角位置:<直接回车不绘表格> 用鼠标在图上适当位置点击，CASS 7.0会在该处绘出一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形。
如图8-5所示。
图8-5 填挖方量计算结果表格图8-6 DTM土方计算结果图8-7 土方计算放边坡效果图2. 根据图上高程点计算首先要展绘高程点，然后用复合线画出所要计算土方的区域，要求同DTM法。
土石方工程量计算规范
土石方工程量计算规范一、计算方法1.1土石方工程量计算使用的计算方法应符合相关国家或行业标准，如《土石方工程计量规范》、《土方工程测量规范》等。
1.2计算方法应满足以下要求：（1）计算方法应科学合理，能够准确反映土石方工程的实际情况；（2）计算方法应简单易行，便于实际应用；（3）计算方法应能够满足工程量计算的快速性和精确性要求。
1.3根据土石方的具体情况，选择合适的计算方法。
常用的计算方法包括横断面法、纵断面法、平均面积法、体积平均法等。
二、测量精度要求2.1土石方工程量计算的测量精度应符合相关国家或行业标准的要求，如《土石方工程数量测量规范》等。
2.2测量精度的要求应根据土石方工程的具体情况进行确定。
一般来说，工程量计算的测量精度不应超过实际工程量的10%。
2.3测量精度应考虑以下因素：（1）温度、湿度等环境因素的影响；（2）测量仪器的精度和准确性；（3）测量人员的技术水平和经验。
三、土石方工程量计算的程序3.1土石方工程量计算应按照以下程序进行：（1）制定工程量计算的计划和方案；（2）进行现场勘测和数据采集；（3）进行工程量计算；（4）核实工程量计算结果；（5）编制工程量计算报告。
3.2工程量计算的计划和方案应包括以下内容：（1）工程量计算的范围和目标；（2）工程量计算的方法和准确度要求；（3）数据采集和处理的步骤和方法；（4）工程量计算的时间进度和人力资源安排。
3.3现场勘测和数据采集应进行详细记录，包括勘测地点、勘测时间、数据采集仪器的型号和精度等。
3.4工程量计算的核实过程应进行比对和检查，确保计算结果的准确性和可靠性。
3.5工程量计算报告应包括以下内容：（1）工程量计算的结果和计算方法；（2）工程量计算中使用的数据和参数；（3）工程量计算的误差估计和准确度分析；（4）工程量计算的结论和建议。
四、工程量计算的管理和使用4.1工程量计算应进行有效管理，包括数据的保存、备份和归档等。
4.2工程量计算结果应及时提供给相关部门和人员使用，为施工进度和质量控制提供参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土方断面測量和工程量计算方法
1 .幵挖工程动工前，必须实测开挖区的原始断面图或地形图；开挖过程中，应定期测量收方断而图或地形图；开挖工程结束后，必须实测竣工断面图或竣工地形图.作为工程量结算的依据。
2.断面间距可根据用途、工程部位和地形复杂程度在5 ~ 20m范围内选择。
设计有特殊要求的部位按设计要求执行
3.断面图和地形图比例尺.可根据用途、工程部位范围大小在1 ：200~1 ： 1000之间选择，主要建筑物的开挖竣工地形图或断面图，应选用1：200；收方图以1 ： 500或1 : 200 为宜；大范围的土石覆盖层开挖收方可选用1 : 1000：
4.断面点间距应以能正确反映断面形状.满足面积计算精度要求为原则一般为图上1 ~3cm施测一点：地形变化处应加密测点，断面宽度应超出开挖边线3 - 10m。
5 .开挖施工过程中，应定期测算开挖完成量和工程剩余量，开挖工程量的结算应以测量收方的成果为依据幵挖工程量的计算中而积计算方法可采用解析法或图解法（求积仪）：
6.两次独立测量同一区域的开挖工程量其差值小于5% （岩石）和7% （土方）时. 可取中数作为最后值。
