2020-2021全国中考物理电路类问题中考真题分类汇总及答案解析
一、初中物理电路类问题
1．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象的原因可能是（ ）
A．L短路 B．L断路 C．R断路 D．R0短路
【答案】A
【解析】
【分析】
【详解】
从图中可看到，这是一个串联电路，R、L、R0串联在一起。
A．假设L短路，电路中是有电流的，当电压表接ab两点时，电压表是没有示数的；接ac两点时，电压表测R0的电压，有电流流过R0，那么电压表有示数；这些情况符合题中条件，所以可能是L短路，选项A符合题意；
B．假设L断路，那么电路中是没有电流的，当电压表接ab两点时，有微小的电流流过电压表，电压表测的是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是L断路，B项不合题意；
C．假设R断路，那么电路中是没有电流的，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数的；接ac两点时，也没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R断路，C项不合题意；
D．假设R0短路，电路中是有电流的，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R0短路，D项不合题意。
故选A。
2．如图所示电路中，三个规格完全相同的灯泡12LL、和3L。开关S闭合后，三个灯泡都发光，两电流表都有示数。下列说法正确的是（ ）
A．若只将灯泡1L与2L的位置对调，灯泡3L的亮度会发生改变 B．若只将灯泡1L与3L的位置对调，灯泡2L的亮度不会发生改变
C．若用电压表12VV、分别替换电流表12AA、，电压表1V的示数比2V的大
D．若用电压表12VV、分别替换电流表12AA、，三个灯泡的亮度会相同
【答案】BD
【解析】
【分析】
本题考查串、并联电路的特点。
【详解】
AB．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A不正确，B正确；
CD．若用电压表12VV、替换电流表12AA、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V1测灯L1、L2的总电压，V2测灯L1、L2的总电压，所以每个灯泡两端的电压相等，那么12VV、测得的电压相等，故C不正确，D正确。
故选BD。
3．如图所示电路，电源两端电压保持不变．闭合开关 S，将滑动变阻器的滑片 P由 a端向
b端滑动一段距离，电压表V1、V2、V3示数的变化量的绝对值分别为1U、2U、3U，电流表示数的变化量的绝对值为 I．下列判断正确的是
A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和不变
B．电压表V3示数变大，电压表V3与电流表示数的比值变大
C．滑动变阻器的滑片 P滑过的那一段距离对应的阻值为2UI
D．1U大于3U
【答案】ABD
【解析】
【详解】
A．由题中的电路图可知，当滑动变阻器的滑片P向b端滑动一段距离时，三电阻串联，电压表V1测1R与2R两端的电压之和，电压表V2测3R两端的电压，电压表V3测2R与3R两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P由a端向b端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由UIR可知，1R与2R两端的电压变小，即电压表V1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V1与V2的示数之和等于电源的电压即不变，则电压表V2的示数变大，故A项正确；
B．因电压表V3的示数等于电源的电压减去1R两端的电压，所以电压表V3的示数变大，因电压表V3与电流表示数的比值为23RR的阻值，所以电压表V3与电流表示数的比值变大，故B项正确；
C．由欧姆定律得，滑动变阻器的滑片P滑过的那一段距离对应的阻值为:
23URI
故C项错误；
D．当滑动变阻器的滑片P在a端时，根据串联电路的电压特点和欧姆定律得，V3示数是：
31UUIR
当滑动变阻器的滑片P向b端滑动一段距离时，V3测量电阻2R、3R两端的电压3U，根据串联电路的电压特点和欧姆定律得：
31UUIR
则：
3311131UUUUIRUIRIIRIR（）（）
由题意可得：
211UIRR（）
所以1U大于3U；故D项正确；
4．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（ ）
A．灯泡L1处短路
B．灯泡L2处短路
C．灯泡L1处断路
D．灯泡L2处断路
【答案】A
【解析】 【分析】
【详解】
由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．
故选A．
5．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（ ）
A．两个小球带负电，一个小球带正电
B．两个小球带正电，一个小球带负电
C．一个小球带正电，一个小球带负电，一个小球不带电
D．一个小球带电，两个小球不带电
【答案】C
【解析】
【分析】
【详解】
由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；
若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；
若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；
若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．
6．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )
A．①会，②不会，③断开 B．①不会，②会，③闭合
C．①不会，②会，③断开 D．①会， ②不会，③闭合
【答案】A
【解析】
【分析】 【详解】
由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A．
7．下列有关说法正确的是（ ）
A．电路两端有电压，电路中一定有电流
B．影响电阻大小的因素是材料和长度
C．电动机工作时产热的多少可用Q=UIt计算
D．电功率是表示电流做功快慢的物理量
【答案】D
【解析】
【分析】
电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即2QIRt．电功率的物理意义是表示电流做功快慢的物理量．
【详解】
A、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A错误；
B、导体的电阻与导体的材料、长度、横截面积有关．故B错误；
C、电动机不属于纯电阻电路，故产热多少只能用2QIRt计算．故C错误；
D、电功率是表示电流做功快慢的物理量；故D正确；
故选D．
【点睛】
此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．
8．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是( )
A． B．
C． D．
【答案】B
【解析】 【分析】
【详解】
由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。
A．两灯泡串联，两开关均闭合时红、绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；
B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯并联，独立工作，互不影响，故B正确；
C．两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C错误；
D．当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮，故D错误。
故选B。
9．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（ ）
A．L1、L2串联 B．通过L1、L2的电流相等
C．电流表测干路中的电流 D．电流表测通过L2的电流
【答案】C
【解析】
【详解】
由图示可知，当开闭合后，两个灯泡是并联的，电流表测通过两个灯泡的总电流，由于两个灯泡不相同，电压相等，所以通过它们的电流是不相等的，故应选C．
10．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。则（ ）
A．通过灯泡L1的电流比L2的电流大
B．灯泡L1两端的电压是1V
C．灯泡L1和L2的电阻之比是2∶1
D．若灯泡L2灯丝烧断，电压表示数为零
【答案】CD
【解析】

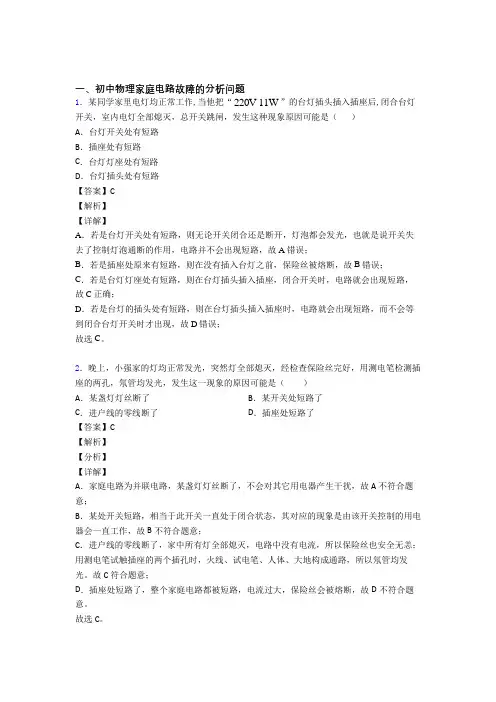

2020-2021中考物理专题训练---家庭电路故障的分析问题的综合题分类附答案解析
一、初中物理家庭电路故障的分析问题
1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（ ）
A．台灯开关处有短路
B．插座处有短路
C．台灯灯座处有短路
D．台灯插头处有短路
【答案】C
【解析】
【详解】
A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；
B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；
C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；
D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；
故选C。
2．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（ ）
A．某盏灯灯丝断了 B．某开关处短路了
C．进户线的零线断了 D．插座处短路了
【答案】C
【解析】
【分析】
【详解】
A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；
B．某处开关短路，相当于此开关一直处于闭合状态，其对应的现象是由该开关控制的用电器会一直工作，故B不符合题意；
C．进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙；用测电笔试触插座的两个插孔时，火线、试电笔、人体、大地构成通路，所以氖管均发光。故C符合题意；
D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，故D不符合题意。
故选C。
3．如图所示的家庭电路中当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下列说法正确的是（ ）
A．可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰
2020-2021全国各地中考物理分类：家庭电路故障的分析问题综合题汇编附答案解析
一、初中物理家庭电路故障的分析问题
1．关于家庭电路和安全用电，下列说法正确的是（ ）
A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全
B．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全
C．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸
D．发现家用电器或电线着火时，必须首先切断电源，然后再救火
【答案】D
【解析】
【分析】
【详解】
A．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；
B．三孔插座能保证用电器的金属外壳与地线相连，故B错误；
C．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；
D．电器或电线着火时，要先切断电源，再实行施救措施，故D正确。
故选D。
2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
【答案】1； ④。
【解析】
【详解】
[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
[2] 当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
2020-2021中考物理电路类问题题试题及答案解析

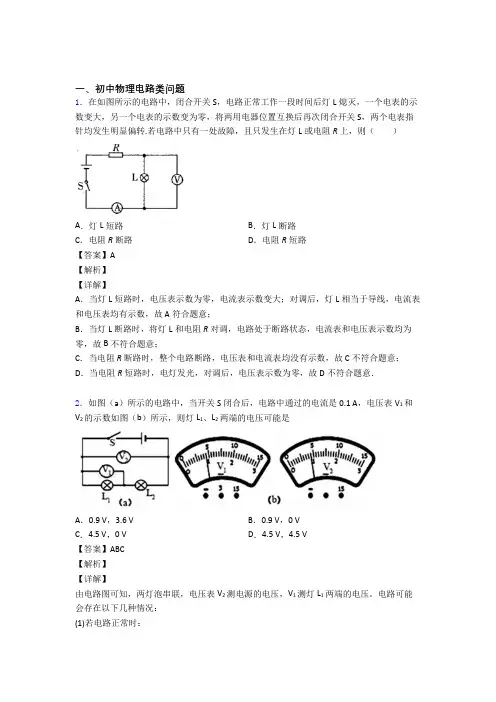

一、初中物理电路类问题
1．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A．灯L短路 B．灯L断路
C．电阻R断路 D．电阻R短路
【答案】A
【解析】
【详解】
A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；
B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；
C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；
D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．
2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
【答案】ABC
【解析】
【详解】
由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。电路可能会存在以下几种情况：
(1)若电路正常时： 因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1=0.9V；则灯泡L2两端的电压为：
U2=U-U1=4.5V-0.9V=3.6V；
(2)若L1短路，V1偏转的角度为零，图中没有这种情况；
(3)若L2短路，则L2的电压为零，V1和V2测L1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端的电压可能是4.5V、0；或0.9V、0；

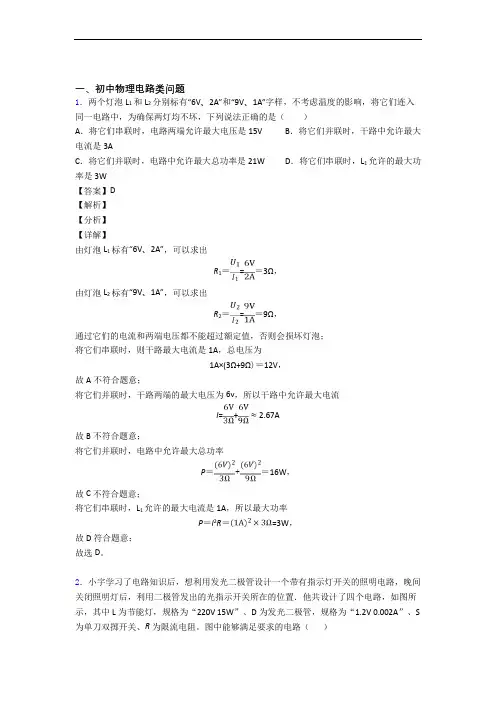

2020-2021全国中考物理电路类问题的综合中考模拟和真题分类汇总及详细答案
一、初中物理电路类问题
1．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（ ）
A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3A
C．将它们并联时，电路中允许最大总功率是21W
D．将它们串联时，L1允许的最大功率是3W
【答案】D
【解析】
【分析】
【详解】
由灯泡L1标有“6V、2A”，可以求出
R1＝=＝3Ω，
由灯泡L2标有“9V、1A”，可以求出
R2＝=＝9Ω，
通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；
将它们串联时，则干路最大电流是1A，总电压为
1A×(3Ω+9Ω)＝12V，
故A不符合题意；
将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流
I=+2.67A
故B不符合题意；
将它们并联时，电路中允许最大总功率
P＝+＝16W，
故C不符合题意；
将它们串联时，L1允许的最大电流是1A，所以最大功率
P＝I2R＝=3W，
故D符合题意；
故选D。
2．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻。图中能够满足要求的电路（ ）
A．
B．
C．
D．
【答案】B
【解析】
【分析】
【详解】
A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；
B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；
C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；
2020-2021全国中考物理电路类问题的综合中考模拟和真题汇总及答案解析
一、初中物理电路类问题
1．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象的原因可能是（ ）
A．L短路 B．L断路 C．R断路 D．R0短路
【答案】A
【解析】
【分析】
【详解】
从图中可看到，这是一个串联电路，R、L、R0串联在一起。
A．假设L短路，电路中是有电流的，当电压表接ab两点时，电压表是没有示数的；接ac两点时，电压表测R0的电压，有电流流过R0，那么电压表有示数；这些情况符合题中条件，所以可能是L短路，选项A符合题意；
B．假设L断路，那么电路中是没有电流的，当电压表接ab两点时，有微小的电流流过电压表，电压表测的是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是L断路，B项不合题意；
C．假设R断路，那么电路中是没有电流的，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数的；接ac两点时，也没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R断路，C项不合题意；
D．假设R0短路，电路中是有电流的，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R0短路，D项不合题意。
故选A。
2．如图所示电路，电源两端电压保持不变．闭合开关 S，将滑动变阻器的滑片 P由 a端向
b端滑动一段距离，电压表V1、V2、V3示数的变化量的绝对值分别为1U、2U、3U，电流表示数的变化量的绝对值为 I．下列判断正确的是
A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和不变
B．电压表V3示数变大，电压表V3与电流表示数的比值变大

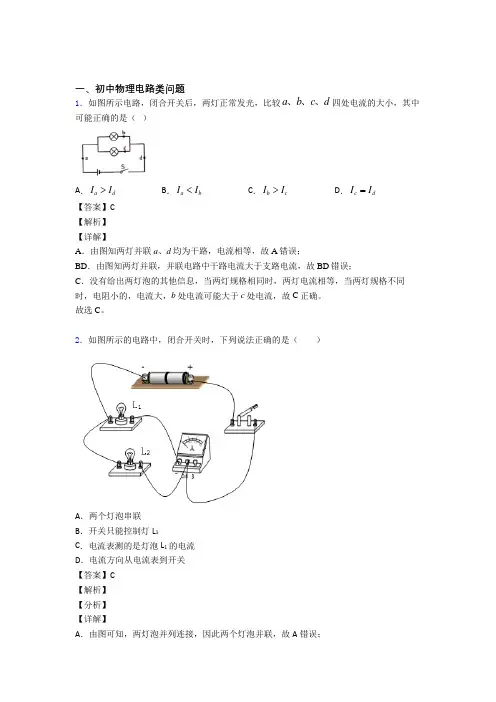

2020-2021全国中考物理电路类问题的综合中考模拟和真题分类汇总含详细答案
一、初中物理电路类问题
1．如图所示电路，闭合开关后，两灯正常发光，比较abcd、、、四处电流的大小，其中可能正确的是（ ）
A．adII B．abII C．bcII D．cdII
【答案】C
【解析】
【详解】
A．由图知两灯并联a、d均为干路，电流相等，故A错误；
BD．由图知两灯并联，并联电路中干路电流大于支路电流，故BD错误；
C．没有给出两灯泡的其他信息，当两灯规格相同时，两灯电流相等，当两灯规格不同时，电阻小的，电流大，b处电流可能大于c处电流，故C正确。
故选C。
2．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
【答案】C
【解析】
【分析】
【详解】
A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误； BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；
C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
故选C。
3．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是
A．U1＝U2＝U3 B．I1＝I2＋I3
C．U1＋U2＝U3 D．以上说法都不正确
【答案】C
【解析】
【分析】
【详解】
分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．
4．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是
2020-2021全国备战中考物理电路类问题的综合备战中考模拟和真题分类汇总含答案解析
一、初中物理电路类问题
1．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是
A． B．
C． D．
【答案】A
【解析】
A 两个钥匙是串联的，只要都闭合时，电路才接通，只闭合一个是断路．符合题意
B 开关是并联的，只要闭合一个开关，电路就接通，电动机就工作了，不符合要求
C 只闭合钥匙1的开关，电路就接通了，两开光都闭合了，就短路了，不符合要求
D 只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路了，不符合要求
2．几位同学学习了欧姆定律后，根据I=UR，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
【答案】C
【解析】
【详解】
导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．
所以A，B，D错误，C正确．
故选C．
3．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（ ）
A．灯泡L1处短路
B．灯泡L2处短路
C．灯泡L1处断路
D．灯泡L2处断路
【答案】A
【解析】
【分析】
【详解】
由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．
故选A．
4．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
2020-2021全国备战中考物理电路类问题的综合备战中考真题汇总附答案
一、初中物理电路类问题
1．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数不变
B．电流表A2示数变大，电压表V示数不变
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值变小
【答案】C
【解析】
【分析】
【详解】
AB．由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压。因电源电压不变，所以，当滑动变阻器滑片P向右移动时，电压表V的示数不变。因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器滑片P向右移动时，滑动变阻器接入电路中的电阻变大，由=UIR 可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小。综上可知，电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，故AB错误；
CD．因为电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，所以电压表V的示数与电流表A1的示数的比值不变，电压表的示数与电流表A2的示数的比值变大，故C正确，D错误。
故选C。
2．如图所示电路，电源两端电压保持不变．闭合开关 S，将滑动变阻器的滑片 P由 a端向
b端滑动一段距离，电压表V1、V2、V3示数的变化量的绝对值分别为1U、2U、3U，电流表示数的变化量的绝对值为 I．下列判断正确的是
A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和不变
B．电压表V3示数变大，电压表V3与电流表示数的比值变大
C．滑动变阻器的滑片 P滑过的那一段距离对应的阻值为2UI
D．1U大于3U
【答案】ABD
【解析】
【详解】
A．由题中的电路图可知，当滑动变阻器的滑片P向b端滑动一段距离时，三电阻串联，电压表V1测1R与2R两端的电压之和，电压表V2测3R两端的电压，电压表V3测2R与3R两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P由a端向b端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由UIR可知，1R与2R两端的电压变小，即电压表V1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V1与V2的示数之和等于电源的电压即不变，则电压表V2的示数变大，故A项正确；
2020-2021全国中考物理电路类问题的综合中考模拟和真题分类汇总及答案
一、初中物理电路类问题
1．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象的原因可能是（ ）
A．L短路 B．L断路 C．R断路 D．R0短路
【答案】A
【解析】
【分析】
【详解】
从图中可看到，这是一个串联电路，R、L、R0串联在一起。
A．假设L短路，电路中是有电流的，当电压表接ab两点时，电压表是没有示数的；接ac两点时，电压表测R0的电压，有电流流过R0，那么电压表有示数；这些情况符合题中条件，所以可能是L短路，选项A符合题意；
B．假设L断路，那么电路中是没有电流的，当电压表接ab两点时，有微小的电流流过电压表，电压表测的是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是L断路，B项不合题意；
C．假设R断路，那么电路中是没有电流的，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数的；接ac两点时，也没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R断路，C项不合题意；
D．假设R0短路，电路中是有电流的，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R0短路，D项不合题意。
故选A。
2．如图所示电路，电源两端电压保持不变．闭合开关 S，将滑动变阻器的滑片 P由 a端向
b端滑动一段距离，电压表V1、V2、V3示数的变化量的绝对值分别为1U、2U、3U，电流表示数的变化量的绝对值为 I．下列判断正确的是
A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和不变
B．电压表V3示数变大，电压表V3与电流表示数的比值变大
2020-2021全国中考物理电路类问题的综合中考模拟和真题分类汇总含答案
一、初中物理电路类问题
1．压敏电阻的阻值是随所受压力的增大而减小的．小坤同学想设计一个通过电表示数反应压敏电阻所受压力大小的电路，其中R0是定值电阻，R代表压敏电阻，要求压力增大时电表示数增大且符合电路安全，在下图所示电路中符合要求的是：（ ）
A． B． C． D．
【答案】C
【解析】
【分析】
【详解】
A．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测R0支路的电流，当压力增大时，压敏电阻R压的阻值减小，因并联电路中各支路两端的电压相等，所以由I=UR可知，电流表的示数不变，故A不符合题意；
B．由电路图可知，压敏电阻R压与定值电阻R0并联，电压表测电源电压，电源电压不变，故B不符合题意；
C．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R0两端的电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表示数增大，故C符合题意．
D．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R压两端的电压，当压力增大时，压敏电阻R压的阻值减小，由串联电路中电阻越大分得的电压越大可知，电压表的示数减小，故D不符合题意．
2．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。则以下说法正确的是（ ）
A．若将两只电阻串联使用，则允许通过电阻的最大电流为2A
B．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45V
C．若将两只电阻并联使用，则干路允许通过的电流最大值是3A
D．若将两只电阻并联使用，电路允许的总电功率最大值是60W
【答案】BCD
【解析】
【分析】
【详解】
A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；
B．由A解析知，允许通过电阻的最大电流为1.5A，根据I=UR可得加在它们两端总电压的最大值为
