(完整word版)常规波束成形算法仿真
有一8个阵元的均匀线阵，假设一功率为1的单频信号，假设信号从10度方向入射到基阵。不考虑噪声和其他干扰信号。则其波束图和方位图的仿真为：
%1.beampattern
clear all
N=8;
theta=10*pi/180;
As=exp(-j*pi*[0:N-1]'*sin(theta));
wc=As/N;
thetas=-90:90;
tm=thetas*pi/180;
Am=exp(-j*pi*[0:N-1]'*sin(tm));
p=wc'*Am;
P=20*log(abs(p));
plot(thetas,P);
%2．DOA
clear all
N=8;
d=1/2; %相对于波长的阵元间距
theta=10*pi/180; %信号从10度方向入射到基阵
As=exp(-j*pi*[0:N-1]'*sin(theta));%导向向量a(10)
thetas=-90:90;
tm=thetas*pi/180;
Rx=As*As'; %数据协方差矩阵
for i=1:length(tm)
Am=exp(-j*pi*[0:N-1]'*sin(tm(i)));
w=Am/N; %常规波数形成加权向量
b=w'*Rx*w;
B=10*log(abs(b));
C(i)=B;
i=i+1;
end
plot(thetas,C)

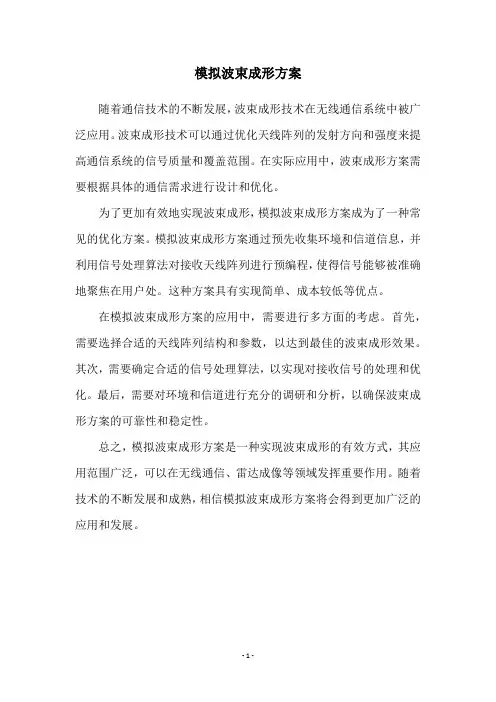

模拟波束成形方案
- 1 - 模拟波束成形方案
随着通信技术的不断发展，波束成形技术在无线通信系统中被广泛应用。波束成形技术可以通过优化天线阵列的发射方向和强度来提高通信系统的信号质量和覆盖范围。在实际应用中，波束成形方案需要根据具体的通信需求进行设计和优化。
为了更加有效地实现波束成形，模拟波束成形方案成为了一种常见的优化方案。模拟波束成形方案通过预先收集环境和信道信息，并利用信号处理算法对接收天线阵列进行预编程，使得信号能够被准确地聚焦在用户处。这种方案具有实现简单、成本较低等优点。
在模拟波束成形方案的应用中，需要进行多方面的考虑。首先，需要选择合适的天线阵列结构和参数，以达到最佳的波束成形效果。其次，需要确定合适的信号处理算法，以实现对接收信号的处理和优化。最后，需要对环境和信道进行充分的调研和分析，以确保波束成形方案的可靠性和稳定性。
总之，模拟波束成形方案是一种实现波束成形的有效方式，其应用范围广泛，可以在无线通信、雷达成像等领域发挥重要作用。随着技术的不断发展和成熟，相信模拟波束成形方案将会得到更加广泛的应用和发展。
波束形成算法原理
波束形成算法原理
波束形成（Beamforming）是一种通过合理设计信号传输过程中的波束来达到增强接收信号或抑制干扰的技术。在无线通信系统中，波束形成可以提高系统的容量、覆盖面积和抗干扰能力。本文将介绍波束形成算法的原理和相关参考内容。
波束形成算法的原理如下：
1. 传输信号：首先，发送端根据波束形成算法生成一组复振幅和相位的权值。这些权值可以根据不同的算法计算，如最大比合并（Maximum Ratio Combining，MRC）、分集最小均方差（Minimum Mean Square Error，MMSE）和零交叉零自相关函数（Zero-Crossing Zero-Autocorrelation，ZZC）。然后，通过适当的信号加工方法，将这些权值应用到各个天线上的信号上，形成波束。
2. 传输过程：在传输过程中，波束会呈现出不同的形状，如定向波束、扇形波束和全向波束。这些形状的选择取决于特定的场景和需求。波束的形成可以通过调整天线的振子阵列或调整天线的振子单元来实现。
3. 接收信号：接收端的天线会检测到波束形成后的信号，并利用相应的算法对这些信号进行处理。常见的算法包括最大比合并（Maximum Ratio Combining，MRC）、分集最小均方误差（Minimum Mean Square Error，MMSE）和零交叉零自相关函数（Zero-Crossing Zero-Autocorrelation，ZZC）。这些算法主要用于合并波束形成的信号，并提高接收端的信号质量和抗干扰能力。
波束形成算法的设计和实现涉及到多个方面的知识，包括信号处理、天线设计、无线通信系统的基本原理等。以下是一些相关参考内容：
1. 《无线通信中的波束形成技术》（作者：李维佳，出版时间：2019年）：这本书详细介绍了波束形成技术在无线通信系统中的应用。书中提供了波束形成算法的设计方法和实现技巧，并以实际案例展示了波束形成技术的实际效果。
波束形成
3.5 两种特殊的波束形成技术
3.5.1协方差矩阵对角加载波束形成技术
常规波束形成算法中，在计算自适应权值时用XXR代替其中的XXR。由于采样快拍数是有限的，则通过估计过程得到的协方差矩阵会产生一定误差，这样会引起特征值扩散。从特征值分解方向来看，自适应波束畸变的原因是协方差矩阵的噪声特征值扩散。自适应波束可以认为是从静态波束图中减去特征向量对应的特征波束图，即:min1()()()()(()())NiVVivivViiGQEEQ,其中()VG是是自适应波束图，()VQ是静态波束图，即没有来波干扰信号而只有内部白噪声时的波束状态。i是矩阵XXR的特征值。()ivE是对应i的特征波束图。
由于XXR是 Hermite 矩阵，则所有的特征值均为实数，并且其特征向量正交，特征向量对应的特征波束正交。而最优权值的求解表达其中的XXR是通过采样数据估计得到的，当采样快拍数很少时，对协方差矩阵的估计存在误差，小特征值及对应的特征向量扰动都参与了自适应权值的计算，结果导致自适应波束整体性能的下降。鉴于项目中的阵列形式，相对的阵元数较少，采样数据比较少，很容易在估计协方差矩阵的时候产生大的扰动，导致波束的性能下降，所以采用对角加载技术来保持波束性能的稳定及降低波束的旁瓣有比较好的效果。
（1）对角加载常数λ
当采样数据很少时，自适应波束副瓣很高，SINR 性能降低。对因采样快拍数较少引起自相关矩阵估计误差而导致的波束方向图畸变，可以采用对角加载技术对采样协方差矩阵进行修正。修正后的协方差矩阵为:XXXXRRI。
自适应旁瓣抬高的主要原因是对阵列天线噪声估计不足，造成协方差矩阵特征值分散。通过对角加载，选择合适对角加载λ ，则对于强干扰的大特征值不会受到很大影响，而与噪声相对应的小特征值加大并压缩在λ附近，于是可以得到很好的旁瓣抑制效果。对于以上介绍的通过 LCMV 准则求得的权值optw经过对角加载后的最优权值为：111()(())HoptXXXXwRIAARIAf
波束赋形 仿真代码
以下是一个简单的波束赋形仿真代码，使用Python编写：
python复制代码
import numpy as np
import matplotlib.pyplot as plt
# 设置参数
num_sensors = 10 # 传感器数量
num_signals = 5 # 信号数量
num_time_steps = 100 # 时间步数
# 生成信号
signals = np.random.randn(num_signals, num_time_steps)
# 生成传感器位置
sensor_positions = np.random.rand(num_sensors, 2) * 10 # 在10x10的区域内随机生
成位置# 生成波束赋形器参数
weights = np.random.randn(num_sensors, num_signals)
# 进行波束赋形
output = np.dot(sensor_positions, weights.T)
# 绘制结果
plt.figure()
plt.subplot(2, 1, 1)
plt.imshow(sensor_positions[:, 0], aspect='auto') # 绘制传感器位置图
plt.title('Sensor Positions')
plt.xlabel('x')
plt.ylabel('y')
plt.subplot(2, 1, 2)
plt.plot(output) # 绘制波束赋形结果图
plt.title('Beamforming Output')
plt.xlabel('Time Step')
plt.ylabel('Amplitude')
plt.show()
这个代码使用随机生成信号和传感器位置，并使用随机生成的权重进行波束赋形。输出结果是一个二维图
像，其中第一个子图显示了传感器位置，第二个子图显示了波束赋形结果。
lms波束形成算法
lms波束形成算法
摘要：
一、引言
1.LMS 波束形成算法的背景和重要性
2.本文的目的和结构
二、LMS 波束形成算法的基本原理
1.LMS 波束形成算法的定义
2.算法的基本原理和数学模型
三、LMS 波束形成算法的性能分析
1.收敛性能
2.抗噪声性能
3.计算复杂度
四、LMS 波束形成算法的应用领域
1.无线通信
2.声源定位
3.雷达系统
五、结论
1.LMS 波束形成算法的优缺点总结
2.未来发展趋势和展望
正文：
一、引言 LMS 波束形成算法作为自适应信号处理领域中一种重要的算法，广泛应用于无线通信、声源定位和雷达系统等领域。本文将详细介绍 LMS 波束形成算法的基本原理、性能分析和应用领域，以期为相关研究和实践提供参考。
二、LMS 波束形成算法的基本原理
LMS 波束形成算法，全称为 Least Mean Squares（最小均方）波束形成算法，是一种基于最小均方误差原理的波束形成方法。其基本原理是在频域或时域中，通过不断调整天线阵列中各天线的相位和幅度，使得目标信号的接收端输出功率最小，从而实现对波束指向的优化。
三、LMS 波束形成算法的性能分析
1.收敛性能：LMS 波束形成算法具有较好的收敛性能，当信噪比（SNR）较高时，算法能够在有限时间内收敛到期望的波束指向。
2.抗噪声性能：LMS 波束形成算法对噪声具有较强的抗干扰能力，能够在一定程度上克服噪声影响，实现对目标信号的有效跟踪。
3.计算复杂度：LMS 波束形成算法的计算复杂度相对较低，易于实现和迭代。
四、LMS 波束形成算法的应用领域
1.无线通信：在无线通信系统中，LMS 波束形成算法可应用于多天线系统，提高信号传输质量和信道容量。
2.声源定位：在声源定位领域，LMS 波束形成算法可通过对声波信号的处理，实现对声源的准确定位。
双mic波束成型 算法
双mic波束成型 算法
双麦克风波束成型（Dual-Microphone Beamforming）算法是一种利用多个麦克风进行语音信号采集并进行处理的技术。该技术可以使语音信号的信噪比得到显著提高，从而增强语音信号的清晰度和可识别性。
双麦克风波束成型算法的基本思想是利用两个麦克风接收到的信号之间的时间差以及声波在空气中传播时的特性，从而消除语音信号中的噪声和回声。算法通常包括以下步骤：
语音信号采集：利用两个麦克风分别采集语音信号。
声源定位：通过分析两个麦克风采集到的信号的时间差，确定声源在空间中的位置。
波束形成：根据声源位置和两个麦克风的位置关系，计算得到一个波束形成器，使其只接受来自声源方向的信号，从而消除噪声和回声。
信号增强：根据波束形成器的输出信号，进行信号增强，使语音信号更加清晰。
双麦克风波束成型算法通常应用于智能音箱、智能手机等场景中，可以提高语音识别和语音交互的质量。
最小方差无失真响应波束形成算法
第 1 页 共 2 页 最小方差无失真响应波束形成算法
波束形成是信号处理领域的一个重要技术，它能够通过将来自不同方向的信号进行加权，从而增强特定方向的信号，同时抑制其他方向的信号，从而实现定向探测、目标跟踪、声音识别等应用。然而，在实际应用中，由于信号的复杂性，传统的波束形成算法往往会导致失真和误差，因此，研究最小方差无失真响应波束形成算法具有重要的现实意义和理论价值。
一、算法原理
最小方差无失真响应波束形成算法是一种基于统计学的算法，它通过最小化输出信号的方差，同时保证输出信号的无失真响应，从而实现最佳的波束形成效果。该算法的基本原理是：对于每一个信号源，根据其到达方向（DOA）的不同，赋予不同的权重，从而实现对不同方向信号的加权处理。在处理过程中，通过不断迭代优化权重，使得输出信号的方差最小，同时保证输出信号的无失真响应。
二、算法实现
最小方差无失真响应波束形成算法的实现涉及到多个关键步骤，包括信号采集、信号预处理、权重计算、波束合成等。其中，信号采集是基础，需要选择合适的传感器阵列，保证信号的准确采集；信号预处理则是为了去除噪声和干扰，提高信号的质量；权重计算则是核心步骤，需要根据DOA的不同，计算出不同的权重；波束合成则是将各个方向的信号进行合成，形成最终的波束输出。
在实际应用中，最小方差无失真响应波束形成算法可以通过计算机程序实现，也可以通过硬件设备实现。其中，硬件设备实现需要考虑设备的性能和稳定性，而计算机程序实现则可以通过编程语言（如第 2 页 共 2 页 C++、Python等）编写程序代码来实现。无论哪种实现方式，都需要保证算法的稳定性和准确性。
三、算法优化
在实际应用中，最小方差无失真响应波束形成算法也存在着一些限制和问题，例如计算量较大、稳定性不够高等。因此，对算法进行优化是非常必要的。可以通过以下几种方式对算法进行优化：
1. 引入盲源分离技术：盲源分离技术可以将多个信号源进行分离，从而减少算法的计算量；
传统 波束成形算法 -回复
传统 波束成形算法 -回复
什么是传统波束成形算法？
传统波束成形算法（Traditional Beamforming Algorithm）是一种用于无线通信系统中的信号处理技术，旨在通过改变天线阵列接收器的信号权重，使其能够以特定的方向接收或发送信号。传统的波束成形算法基于天线阵列的几何体和信号模型，通过计算天线之间的相位差和振幅差来实现改变信号的方向。
传统波束成形算法的主要原理：
1. 天线阵列的几何形状：天线阵列的几何形状对信号的接收和发送方向有很大的影响。几何结构的选择需要考虑天线间的间距、位置以及天线的数量。一般来说，将天线阵列布置为线性、圆形或矩形形状，可以更容易地实现波束成形。
2. 信号模型：波束成形算法依赖于对信号模型的准确建模。通过对信号的传播速度、路径损耗和多径效应进行建模，可以计算出天线之间的相位差和振幅差。这对于计算天线阵列中每个天线的权重是至关重要的。
3. 空间滤波：传统波束成形算法通过加权和组合天线阵列中的接收信号以及发送信号来实现波束成形。这些权重通常由天线阵列的几何形状和信号模型计算得出。权重的选择可以最大程度地增强目标信号，减小干扰信号，并抵消传播路径损耗和多径效应。
4. 信号处理：传统波束成形算法通常包括两个主要步骤：波束形成和波束跟踪。波束形成是根据天线阵列的权重计算接收和发送信号，以实现特定方向的波束成形。波束跟踪是根据接收信号的反馈信息对天线阵列的权重进行动态调整，以适应动态变化的信道环境。
传统波束成形算法的应用：
1. 无线通信系统：在无线通信系统中，传统波束成形算法可用于提高信号质量和系统容量。通过控制天线阵列的波束方向，可以减少干扰信号和信道多径效应带来的影响，从而提高系统的性能。
2. 无线电定位：传统波束成形算法可以应用于无线电定位系统中。通过确定天线阵列的波束方向，可以更准确地定位无线设备的位置。
3. 雷达系统：传统波束成形算法在雷达系统中也有广泛应用。通过控制波束方向，可以实现对特定目标的精确定位和跟踪。
自适应波束成形算法LMS、RLS、VSSLMS
传统的通信系统中，基站天线通常是全向天线，此时，基站在向某一个用户发射或接收信号时，不仅会造成发射功率的浪费，还会对处于其他方位的用户产生干扰。
然而，虽然阵列天线的方向图是全向的，但是通过一定技术对阵列的输出进行适当的加权后，可以使阵列天线对特定的一个或多个空间目标产生方向性波束，即“波束成形”，且波束的方向性可控。波束成形技术可以使发射和接收信号的波束指向所需要用户，提高频谱利用率，降低干扰。
传统的波束成形算法通常是根据用户信号波达方向（DOA）的估计值构造阵列天线的加权向量，且用户信号DOA在一定时间内不发生改变。然而，在移动通信系统中，用户的空间位置是时变的，此时，波束成形权向量需要根据用户当前位置进行实时更新。自适应波束成形算法可以满足上述要求。
本毕业设计将对阵列信号处理中的波束成形技术进行研究，重点研究自适应波束成形技术。要求理解掌握波束成形的基本原理，掌握几种典型的自适应波束成形算法，熟练使用MATLAB仿真软件，并使用MATLAB仿真软件对所研究的算法进行仿真和分析，评估算法性能。
（一）波束成形：
波束成形，源于自适应天线的一个概念。接收端的信号处理，可以通过对多天线阵元接收到的各路信号进行加权合成，形成所需的理想信号。从天线方向图(pattern)视角来看，这样做相当于形成了规定指向上的波束。 例如，将原来全方位的接收方向图转换成了有零点、有最大指向的波瓣方向图。同样原理也适用用于发射端。对天线阵元馈电进行幅度和相位调整，可形成所需形状的方向图。
波束成形技术属于阵列信号处理的主要问题：使阵列方向图的主瓣指向所需的方向。
在阵列信号处理的范畴内，波束形成就是从传感器阵列重构源信号。虽然阵列天线的方向图是全方向的，但阵列的输出经过加权求和后，却可以被调整到阵列接收的方向增益聚集在一个方向上，相当于形成了一个“波束”。
波束形成技术的基本思想是：通过将各阵元输出进行加权求和，在一时间内将天线阵列波束“导向”到一个方向上，对期望信号得到最大输出功率的导向位置即给出波达方向估计。
波束赋形 仿真代码 2
波束赋形仿真代码
1. 概述
波束赋形（Beamforming）是一种通过控制阵列天线的相位和幅度来形成特定方向上的波束的技术。它在无线通信、雷达、声纳等领域有着广泛的应用。本文将介绍波束赋形的基本原理，并给出一个用于波束赋形仿真的代码实现。
2. 波束赋形原理
波束赋形的目标是通过合理调整天线阵列上各个天线的相位和幅度，使得在特定方向上的信号增益最大化，从而提高信号的接收质量或者发射功率。下面是波束赋形的基本原理：
• 阵列天线 阵列天线由多个天线组成，通常呈线性或者二维的排列方式。每个天线都可以独立调整相位和幅度。
• 波束形成 通过合理调整天线阵列上各个天线的相位和幅度，可以形成一个特定方向上的波束。波束的形成依赖于天线之间的相位差和幅度差。
• 波束方向 波束的方向取决于各个天线之间的相位差。如果相位差相同，波束的方向垂直于天线阵列的方向。如果相位差不同，则波束的方向会偏离垂直方向。
• 波束宽度 波束宽度是指波束的主瓣宽度，即波束的有效覆盖范围。波束宽度与阵列天线的间距和工作频率有关，通常情况下，波束宽度越窄，波束增益越高。
3. 波束赋形仿真代码实现
import numpy as np
def beamforming_simulation(array, steering_angle):
"""
波束赋形仿真函数
:param array: 天线阵列
:param steering_angle: 波束赋形的目标方向
:return: 波束赋形后的信号增益
"""
n = len(array) # 天线数量
theta = np.deg2rad(steering_angle) # 目标方向的角度
# 计算相位差
phase_difference = np.exp(1j * 2 * np.pi * np.sin(theta) * np.arange(n))
