毕业设计-单相光伏并网逆变器的控制原理及电路实现
1 第一章 绪论
1.1 光伏发电背景与意义
作为一种重要的可再生能源发电技术，近年来，太阳能光伏(Photovoltaie，PV)发电取得了巨大的发展，光伏并网发电已经成为人类利用太阳能的主要方式之一。目前，我国已成为世界最大的太阳能电池和光伏组件生产国，年产量已达到100万千瓦。但我国光伏市场发展依然缓慢，截至2007年底，光伏系统累计安装100MWp，约占世界累计安装量的1％，产业和市场之间发展极不平衡。为了推动我国光伏市场的发展，国家出台了一系列的政策法规，如《中华人民共和国可再生能源法》、《可再生能源中长期发展规划》、《可再生能源十一五发展规划》等。这些政策和法规明确了太阳能发电发展的重点目标领域。《可再生能源中长期发展规划》还明确规定了大型电力公司和电网公司必须投资可再生能源，到2020年，大电网覆盖地区非水电可再生能源发电在电网总发电量中的比例要达到3％以上。对于这一目标的实现，光伏发电无疑会起到非常关键的作用。
当下，我国地方和企业正积极共建兆瓦级以上光伏并网电站，全国已建和在建的兆瓦级并网光伏电站共11个（2008年5月前估计），典型的如甘肃敦煌10MW并网光伏特许权示范项目，青海柴达木盆地的1000MW大型荒漠太阳能并网电站示范工程，云南石林166MW并网光伏实验示范电站。可以预见，在接下来的几年里，光伏并网发电市场将会为我国摆脱目前的金融危机提供强大的动力，光伏产业依然会持续以往的高增长率，光伏市场的前景仍然令人期待。光伏并网发电系统是利用电力电子设备和装置，将太阳电池发出的直流电转变为与电网电压同频、同相的交流电，从而既向负载供电，又向电网馈电的有源逆变系统。按照系统功能的不同，光伏并网发电系统可分为两类：一种是带有蓄电池的可调度式光伏并网发电系统；一种是不带蓄电池的不可调度式光伏并网发电系统。典型的不可调度式光伏并网发电系统如图1-1所示。 2
图1-1 不可调度式光伏并网发电系统
从图1-1中可知，整个并网发电系统由光伏组件、光伏并网逆变器、连接组件、计量装置等组成，对于可调度式光伏并网发电系统还包括储能用的蓄电池组。并网逆变器是整个并网发电系统的核心设备，承担着光伏阵列的最大功率点跟踪、直流逆变、防孤岛效应等诸多功能。
目前，光伏并网发电的成本已降至2元／KWH，但是对于大规模应用来说，成本依然过高，大多数国家主要靠政府补贴来推动光伏并网发电，对上网电价采取了差额补贴或固定上网电价的方式。而制约光伏发电成本进一步下降的主要原因是硅料和并网逆变器的成本过高。据专家预测，随着技术的进步，在今后的几年里光伏发电成本可望降至1元／KWH，甚至可望与常规发电成本持平，这对大规模推广光伏发电无疑是非常有利的一面。
因此，开发高性能低价格的光伏并网逆变器不但对降低光伏发电成本具有积极作用，同时还具有极大的市场前景。另外，随着电力电子器件的高频化和微处理器性能的飞速提高，使得电力电子设备的全数字化控制日益增多，模拟控制己逐渐被数字控制取代，一些先进的数字控制技术也开始应用于各种电力电子设备的研发当中。与传统的采用模拟芯片控制的逆变器相比，光伏并网逆变器从一开始就采用全数字控制，除主电路变化不大以外，控制电路及控制方法都有很大的差别。目前，由于涉及到知识产权和商业化因素，国内外关于光伏并网的数字控制系统设计和数字控制方法研究的文献还比较少。同时，跟国外的光伏并网发电技术相比，我国的技术水平还有一定的差距，就并网逆变器而言，我国自主研发生产的知名品牌并不多，大部分的光伏示范工程都采用进口的国外品牌，导致光伏并网发电系统的造价高、依赖性强，制约了光伏并网系统在国内市场的发展和推广。因此开展对光伏并网逆变器的研究，掌握并网逆变器关键技术对推广光伏并网发电系统，实现节能减排有着十分重要的作用。 3 1.2 光伏发电技术的应用和现状
考虑到能源的持续发展和环境压力，上世纪90年代后期世界上许多国家都制定了大力发展新能源的计划。太阳能以其环保和不歇性得到了诸多国家的青睐。
德国的光伏并网发电走在了世界的前列。其10万屋顶光伏计划及最近通过的新可再生能源法规定光伏电价为0.99马克/KWh（高于常规电价0.6马克/KWh）的电价，对德国的光伏发展起到巨大推动作用。
日本在光伏发电与建筑相结合方面已经做出了十几年的努力，1994年1月通产省宣“朝日七年计划” ，计划到2000年推广16.2万套太阳能屋顶住房，总功率达到185MWp；1997年又宣布“七万屋顶计划”。
美国在上世纪80年代初就开始实施计划，即作为规模公共电力应用的光伏发电计划，首批建造了100KW以上的大型并网光伏电站4座，其中容量最大的为6MW（原计划为10MWp）。1997年6月,克林顿宣布实施“百万个太阳能屋顶计划” ，计划到2010年安装100万套太阳能屋顶，总装机容量为3025MWp，所产生的电力相当于3-5座大型燃煤电站，每年可望减排二氧化碳35亿吨，相当于减少85万辆汽车的尾气排放，同时，通过该计划的实施将使光伏发电的成本由1997年的22美分度下降到7.7美分/度。
许多其它发达国家也都有类似的光伏屋顶并网发电项目或计划，如荷兰、瑞士、芬兰、奥地利、英、加拿大等。属于发展中国家的印度也在1997年12月宣布到2020年将建成150万套太阳能屋顶并网发电系统。目前为止，世界范围内的并网系统己经占光伏系统总量的50%以上，整个光伏并网市场在蓬勃发展。中国的光伏市场在近些年发展也很迅速，但主要集中在边远地区的独立逆变系统，如在国家支持下1999年底分别在西藏的个无电县城安装了光伏系统，“中国光明工程”2000年起又开始了无电乡村的光伏电站建设，另外光伏水泵、光伏照明等方面也有所发展。光伏并网系统的发展受市场和技术的限制，目前在整个光伏产业中所占比重有限，在2003年为4%。但随着世界光伏市场的变化趋势，中国的光伏并网产业也越来越受到人们关注，预计到2050年，光伏并网市场份额要占总光伏市场的80%。
4 第二章 太阳能光伏发电系统概述
太阳能光伏发电系统包括离网光伏发电系统（独立光伏发电系统）和并网光伏发电系统。而光伏发电应用已经开始由边远农村地区逐步向并网发电和建筑结合的常规供电方向发展，最终将走向并网运行，因此本文则重点介绍并网光伏发电技术。
2.1 太阳能光伏并网发电系统的组成
并网光伏发电系统包括建筑光伏系统（BIPV）、地面光伏系统（包括盐碱地、荒漠地、大型荒漠光伏电站等）和并网光伏系统。光伏并网发电系统就是把太阳能电池产生的直流电通过逆变器变成220V的交流电并接入商业电网。如图2-1所示,光伏并网发电系统由光伏阵列、光伏系统控制器、光伏系统逆变器、光伏系
图2-1 并网光伏系统的组成
统平衡部分和电网五个部分组成。
2.2 光伏阵列
2.2.1 太阳能电池简介
光伏阵列是由一个个太阳能电池组成。太阳能电池作为光伏系统中不可缺少的关键部件，它的特征性能对整个系统都有着非常重要的影响，分析太阳能电池的特性，了解其电气特性，是开发一个光伏系统中的一个必要的步骤。它是利用半导体材料的电子特性把光能直接转换成电能的一种固态器件，在光伏发电中占有极其重要的位置，对它的研究是太阳能利用中最具发展潜力的研究课题之一。太阳能电池的伏安特性受到环境温度和阳光辐照度的影响，是一个非线性元件， 5 它可等效为一个电压随日照强度，环境温度变化且其等效内阻随外接负载电阻变化的电压源表示。
2.2.2 太阳能电池组件模型
图2-2所示硅型光伏电池板的理想电路模型。
光伏电池的理想模型可由（2-1）式表示：
(2-1)
其中， Iph——光生电流，Iph值与光伏电池的面积、入射光的辐射度以及环境温度相关，
ID——暗电流（暗电流是指光伏电池在没有光照条件下，在外电压的作用下PN结流过的单向电流），
v——开路电压，
RS——串联电阻（一般小于1欧姆），
RSH——旁路电阻（一般几十千欧），
vt——电池板热电势。
图2-2 光伏电池的等效电路图
图2-3表述在特定光照条件下电池板的伏安特性。阴影部分是电池板在相应条件下所能够输出的最大功率。太阳能电池板在高输出电压区域，具有低内阻特性，可以视为一系列不同等级的电压源；在低输出电压区域内，该电源有高内阻特性，可以视为不同等级的电流源。电压源与电流源的交汇处便是电池板在相应条件下的最大输出功率。在电池板的温度保持不变的情况下，这个极大功率值会 6 随着光照强度的变化而变化，最大功率跟踪要求能够自动跟踪电池板的工作在输出功率极大的条件。
图2-3 硅电池伏安特性
2.3 光伏系统控制器
2.3.1 控制器的作用
在光伏系统中，控制器也是一个很重要的组成部分。光伏控制器是协调系统各部分正常工作,确保系统安全、可靠运行的电气装置。近些年来，随着计算机技术的发展，电气自动化技术也随之快速发展，出现了各种各样的自动化装置。现在很多光伏系统都引入了这种多功能的、智能化的自动化控制装置，也就是我们常说的光伏系统控制器。
在光伏系统中，光伏系统控制器能够自动地对光伏系统的多路模拟信号进行采集处理，从而达到对整个系统的工作状态进行检测和保护的功能。它能够对系统运行中出现的偏差进行自诊断、分析、自校正，使系统自动调整工作状态，也可以监视某些关键器件的工作状况，避免因为某些器件工作出现问题而影响整个系统的情况出现。除了基本的功能以外，现在很多控制器都设计得非常全面周到，在起到普通控制器作用的同时，也是一个系统和人机信息交换的中介。在一些要求比较高的系统中的控制器，例如光伏电站中用的控制器，能够对整个系统的运行状态进行优化调整，对工作状态进行实时监控、报告；也可以很好地对人为指 7 令进行理解、执行和回复;自动协调系统各部分正常工作,确保系统安全、可靠运行的功能。现在的光伏系统中，根据用的场合以及系统对控制器的作用、功能等的具体要求，往往开发适合自己的控制器。
2.3.2 Boost电路的工作原理
Boost电路由开关管Q1，二极管D，电感L，电容C组成，完成将太阳能电池输出的直流电压场v升压到Vdc, 如下图2-4所示:
图2-4 Boost电路图
当开关管Q1导通时，二极管反偏，于是将输出级隔离，由输入端向电感器供应能量;当开关管Q1断开时，输出级吸收来自电感器和输入端的能量。如下图2-5所示：
(a) (b)
图2-5 Boost电路的工作过程
根据电感电流在周期开始是否从零开始，是否连续，可分为连续的工作状态或不连续的工作状态两种模式。由于电路在断续工作时电路，电感电流的不连续，就意味着太阳能输出的电能在每个周期内都有一部分被浪费掉了，而且纹波也会大些。因此电路的参数的选择应让电路工作在连续导电的模式下。
光伏逆变器控制原理
光伏逆变器控制原理
光伏逆变器控制原理是将通过光伏组件产生的直流电转换为交流电。光伏组件产生的直流电经过变流器（逆变器）的控制，经过一系列的处理和调节后，可以输出所需的交流电。
光伏逆变器的控制原理主要包括以下几个步骤：
1. MPPT（最大功率点跟踪）控制：逆变器通过跟踪光伏组件输出功率的变化，确定最佳的工作点，以获得最大的发电效率。利用最大功率点追踪控制算法，调整电流和电压的输出，确保光伏组件的工作在最佳工作点附近。
2. 电压控制：逆变器需要根据光伏组件输出的直流电压来控制交流输出的电压。通过电压控制回路，使逆变器能够自动调整输出电压的大小，以适应不同的负载需求。
3. 频率控制：逆变器需要确定输出交流电的频率。这通常是根据国家或地区的电网标准来确定的。通过频率控制器，逆变器可以实时监测输出频率，保持在设定的范围内。
4. 网络连接控制：光伏逆变器需要与电网连接，以实现交流电的输出。逆变器需要通过与电网同步的操作，确保逆变器输出的交流电与电网相位和频率完全匹配。通过与电网连接的控制器，可以监测电网电压和频率的变化，调整逆变器的输出以保持与电网的同步。
光伏逆变器的控制原理通过上述的步骤，能够确保逆变器将光伏组件产生的直流电转换成符合电网要求的交流电，并实现最大的发电效率。
光伏并网逆变器工作原理
光伏并网逆变器工作原理
太阳能电池阵列通过正弦波脉宽调制逆变器向电网输送电能，逆变器馈送给电网的电能由太阳能电池阵列功率和当时当地的日照条件决定。逆变器除了具有直流-交流转换功能外，还必须具有太阳能电池阵列的最大功率跟踪功能和各种保护功能。目前，电压源型逆变器技术已日趋成熟，电压型逆变器主电路如图1所示。
光伏发电并网系统运行时的电路原理如图2所示，Vp为逆变器输出电压，Vu为电网电压，R为线路电阻，L为串联电抗器，Iz则为回馈电网的电流。为保证回馈功率因数为1，回馈电流的相位必须与电网电压的相位一致。以电网电压Vu为参考，则Iz与Vu同相位。内阻R两端的电压VR与电网电压相位一致，而电抗器两端电压VL的相位则落后于电压VR90o，由此可以求得VP的相位和幅值：
式中：ω为公用电网角频率。
在实际电路中，Vu的相位、周期和幅值由电压传感器检测得到，由于在实际系统中R是很难得到的，因此回馈电流Iz的相位必须采用电流负反馈来实现，回馈电流Iz的相位角的参考相位即为公用电网相位。用电流互感器随时检测Iz，确保Iz与电网电压相位一致，以实现功率因数为1的回馈发电。
实用的光伏发电并网系统运行专用逆变器主电路功率管采用IGBT，容量为50A、600V，型号为2MBI50N-060。隔离驱动电路采用东芝公司生产的TLP250。逆变器的控制部分由微处理器完成。主控芯片采用INTEL公司最新推出的逆变或电机驱动专用16位微处理器87C196MC，该芯片除了具有16位运算指令外，还具有专用的脉宽调制(PWM)输出口，包括一个10位A/D转换器、一个事件处理阵列、两个16位定时器和一个三相波形发生器。三相波形发生器的每相均能输出两路死区时间可以设定的PWM信号。
微处理器主要完成电压相位实时检测、电流相位反馈控制、太阳能电池阵列最大功率跟踪以及实时正弦波脉宽调制信号发生，其工作过程如下：公用电网的电压和相位经过霍尔电压传感器送给微处理器的A/D转换器，微处理器将回馈电流的相位与公用电网的电压相位作比较，其误差信号通过PID调节后送给PWM脉宽调制器，这就完成了功率因数为1的电能回馈过程。微处理器完成的另一项主要工作是实现太阳能电池阵列的最大功率输出。太阳能电池阵列的输出电压和电流分别由电压、电流传感器检测并相乘，得到太阳能电池阵列输出功率，然后调节PWM输出占空比。这个占空比的调节实质上就是调节回馈电压大小，从而实现最大功率寻优。 从图2可以得知，当Vp的幅值变化时，回馈电流与电网电压之间的相位角φ也将有一定的变化。由于电流相位已实现了反馈控制，因此自然实现了相位与幅值的解耦控制，使微处理器的处理过程更简便。另外，光伏发电并网运行还必须考虑公用电网停电时的工作状况。常规的光伏发电并网系统，在公用电网停电时则停止逆变器工作。

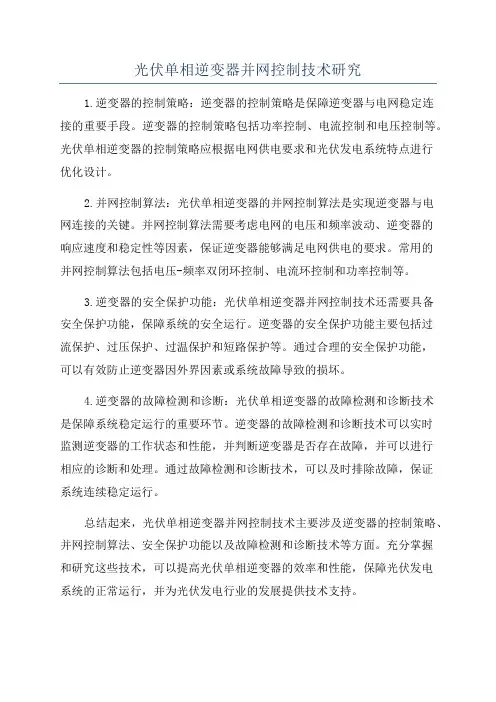

光伏单相逆变器并网控制技术研究
光伏单相逆变器并网控制技术研究
1.逆变器的控制策略：逆变器的控制策略是保障逆变器与电网稳定连接的重要手段。逆变器的控制策略包括功率控制、电流控制和电压控制等。光伏单相逆变器的控制策略应根据电网供电要求和光伏发电系统特点进行优化设计。
2.并网控制算法：光伏单相逆变器的并网控制算法是实现逆变器与电网连接的关键。并网控制算法需要考虑电网的电压和频率波动、逆变器的响应速度和稳定性等因素，保证逆变器能够满足电网供电的要求。常用的并网控制算法包括电压-频率双闭环控制、电流环控制和功率控制等。
3.逆变器的安全保护功能：光伏单相逆变器并网控制技术还需要具备安全保护功能，保障系统的安全运行。逆变器的安全保护功能主要包括过流保护、过压保护、过温保护和短路保护等。通过合理的安全保护功能，可以有效防止逆变器因外界因素或系统故障导致的损坏。
4.逆变器的故障检测和诊断：光伏单相逆变器的故障检测和诊断技术是保障系统稳定运行的重要环节。逆变器的故障检测和诊断技术可以实时监测逆变器的工作状态和性能，并判断逆变器是否存在故障，并可以进行相应的诊断和处理。通过故障检测和诊断技术，可以及时排除故障，保证系统连续稳定运行。
总结起来，光伏单相逆变器并网控制技术主要涉及逆变器的控制策略、并网控制算法、安全保护功能以及故障检测和诊断技术等方面。充分掌握和研究这些技术，可以提高光伏单相逆变器的效率和性能，保障光伏发电系统的正常运行，并为光伏发电行业的发展提供技术支持。
光伏并网逆变器工作原理 2
光伏并网逆变器工作原理
光伏并网逆变器是一种将光伏发电系统产生的直流电转换为交流电并与电网进行连接的设备，其工作原理如下：
1. 光伏发电：光伏电池板将太阳光转换为直流电。当太阳光照射到光伏电池板上时，光子的能量激发电池中的电子，从而产生直流电。
2. MPPT控制：光伏并网逆变器内部配备了最大功率点跟踪（MPPT）控制器。MPPT控制器可以监测光伏电池板的输出电压和电流，并通过适当调节输出电流和电压的方式，以最大效率地提取光伏电池板所能提供的最大功率。
3. 直流-交流转换：光伏并网逆变器将从光伏电池板获得的直流电转换为电网所需的交流电。首先，逆变器内部的整流器将输入的直流电转换为中间直流电，然后通过高频变压器将中间直流电转换为交流电。
4. 同期控制：为了保证光伏发电系统并网运行时能够与电网保持同频同相，光伏并网逆变器内部配备了同期控制器。同期控制器可以通过监测电网的电压和频率，并相应调整逆变器输出的电流和电压，以确保光伏发电系统与电网保持同步运行。
5. 并网连接：光伏并网逆变器将转换后的交流电与电网进行连接。逆变器会通过电网侧的保护装置，如断路器和接地装置，确保逆变器与电网之间的安全连接。
通过以上工作原理，光伏并网逆变器能够将光伏发电系统产生的直流电转换为交流电，并将其注入电网中，实现对电网的供电。

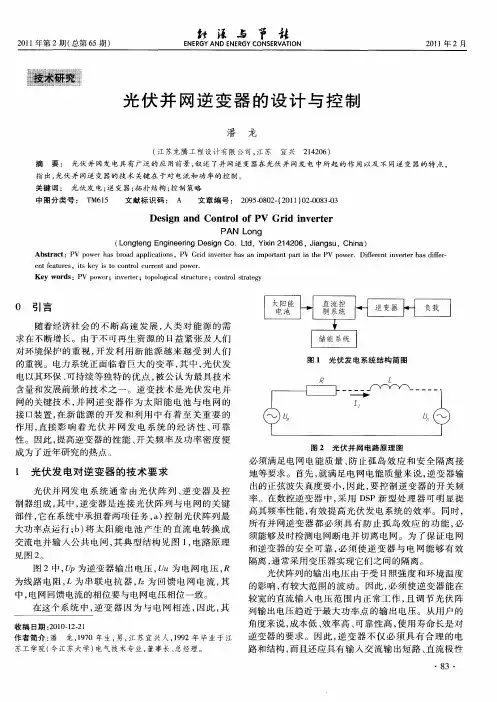

光伏并网逆变器的设计与控制
２０１１年第２期（总第６５期） 钰ｉ夏与 稚 ＥＮＥＲＧＹ ＡＮＤ ＥＮＥＲＧＹ ＣＯＮＳＥＲＶＡＴ１０Ｎ ２０１１年２月
墓 纛誊
光伏并网逆变器的设计与控制
潘 龙
（江苏龙腾工程设计有限公司，江苏 宜兴２１４２０６） 摘要： 光伏并网发电具有广泛的应用前景，叙述了并网逆变器在光伏并网发电中所起的作用以及不同逆变器的特点， 指出，光伏并网逆变器的技术关键在于对电流和功率的控制。 关键词： 光伏发电；逆变器；拓扑结构；控制策略 中图分类号：ＴＭ６ｌ５ 文献标识码：Ａ 文章编号：２０９５－０８０２一（２０１１）０２－００８３－０３
Ｄｅｓｉｇｎ ａｎｄ Ｃｏｎｔｒｏｌ ｏｆ ＰＶ Ｇｒｉｄ ｉｎｖｅｒｔｅｒ
ＰＡＮ Ｌｏｎｆｌ （Ｌｏｎｇｔｅｎｇ Ｅｎｇｉｎｅｅｒｉｎｇ Ｄｅｓｉｇｎ Ｃｏ．Ｌｔｄ，Ｙｉｘｉｎ ２１４２０６，Ｊｉａｎｇｓｕ，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：ＰＶ ｐｏｗｅｒ ｈａｓ ｂｒｏａｄ ａｐｐｌｉｃａｔｉｏｎｓ，ＰＶ Ｇｒｉｄ ｉｎｖｅｒｔｅｒ ｈａｓ ａｎ ｉｍｐｏｒｔａｎｔ ｐａｒｔ ｉｎ ｔｈｅ ＰＶ ｐｏｗｅｒ．Ｄｉｆｆｅｒｅｎｔ ｉｎｖｅｒｔｅｒ ｈａｓ ｄｉｆｆｅｒ－ ｅｎｔ ｆｅａｔｕｒｅｓ，ｉｔｓ ｋｅｙ ｉｓ ｔｏ ｃｏｎｔｒｏｌ ｃｕｒｒｅｎｔ ａｎｄ ｐｏｗｅｒ． Ｋｅｙ ｗｏｒｄｓ：ＰＶ ｐｏｗｅｒ；ｉｎｖｅｒｔｅｒ；ｔｏｐｏｌｏｇｉｃａｌ ｓｔｒｕｃｔｕｒｅ；ｃｏｎｔｒｏｌ ｓｔｒａｔｅｇｙ
０ 引言
随着经济社会的不断高速发展，人类对能源的需
求在不断增长。由于不可再生资源的日益紧张及人们 对环境保护的重视，开发利用新能源越来越受到人们
的重视。电力系统正面临着巨大的变革，其中，光伏发 电以其环保、可持续等独特的优点，被公认为最具技术
含量和发展前景的技术之一。逆变技术是光伏发电并 网的关键技术，并网逆变器作为太阳能电池与电网的
接口装置，在新能源的开发和利用中有着至关重要的 作用，直接影响着光伏并网发电系统的经济性、可靠 性。因此，提高逆变器的性能、开关频率及功率密度便
单相光伏并网逆变器的设计
单相光伏并网逆变器的设计
在设计单相光伏并网逆变器时，首先要确定逆变器的额定功率。根据光伏电池板的额定功率和数量，可计算出所需的逆变器功率。此外，还需要考虑逆变器的最大功率点跟踪（MPPT）性能，确保在不同的光照条件下能够实时追踪光伏电池板的最大功率点，以提高系统的效率。
接下来，需要选择合适的逆变器拓扑结构。目前常用的拓扑结构有单级逆变器和多级逆变器。单级逆变器结构简单，但效率较低，适用于小功率应用；而多级逆变器结构复杂，但效率较高，适用于大功率应用。根据实际需求来选择适合的拓扑结构。
另外，在设计过程中还需要考虑到逆变器的控制策略。一种常用的控制策略是相位锁定环路（PLL）控制。PLL控制可以确保逆变器输出的交流电与公共电网同步，以避免发生干扰或相位不匹配。此外，还需要考虑到电流控制、电压控制、频率控制等方面的控制策略。
同时，逆变器的可靠性也是设计过程中需要考虑的重要因素。在设计中应选择可靠性较高的元件和材料，同时进行充分的散热设计，以确保逆变器在长时间运行时不会过热受损。
最后，还需要在设计中考虑到逆变器的通信接口和监控系统。逆变器通常需要具备与电网通信以实现并网功能，并提供与用户的通信以方便监控运行状态和故障诊断。
综上所述，单相光伏并网逆变器的设计需要考虑到逆变器的额定功率、拓扑结构、控制策略、可靠性以及通信接口等因素。只有在全面考虑这些因素的前提下进行设计，才能确保逆变器的性能和可靠性，并实现可持续发展。
光伏并网逆变器硬件电路的设计
光伏并网逆变器硬件电路的设计
光伏并网逆变器硬件电路的设计包括直流输入电路、逆变器电路、滤波器电路、控制保护电路等几个方面。首先是直流输入电路，其主要功能是将光伏组件输出的直流电能输入到逆变器电路中。直流输入电路一般采用串联电感、滤波电容、电流采样和限流保护等元件，保证直流输入电压稳定，并对电流进行监测和保护。
接下来是逆变器电路，其主要功能是将直流电能转换为交流电能。逆变器电路一般采用全桥式电路，通过控制开关管的导通和断路，实现直流电能的逆变。逆变器电路中包含开关管、滤波电容、谐振电感等元件，通过合理的设计，可以实现高效率的逆变效果，并保证逆变后的交流电能质量。
在逆变器电路的输出端，还需要设计滤波器电路，以提高逆变器输出电能的纯度和稳定性。滤波器电路一般采用LC滤波器，通过合理的选择电感和电容值，可以滤除逆变器输出中的高次谐波成分，并减小交流输出电压的波动，提高并网逆变器的输出电能质量。
最后是控制保护电路的设计，主要用于监测逆变器电路的工作状态，实现对逆变器的控制和保护。控制保护电路一般包括微控制器、电流、电压传感器等元件，通过采集逆变器输入输出电流和电压等参数，实时监测逆变器工作状态，并根据需要进行调整和保护。
光伏并网逆变器硬件电路的设计需要兼顾效率、性能和可靠性等多个方面的要求。在设计过程中，需要合理选择电路元件的参数，进行电路优化和选型，以提高逆变器电路的效率和稳定性。此外，还需要进行实际电路的布局和连接，确保电路的连接可靠和电磁兼容性良好，以保证光伏并网逆变器的长期可靠运行。
综上所述，光伏并网逆变器硬件电路的设计是光伏逆变器工作的基础和核心，在光伏逆变器系统中具有重要的作用。通过合理的设计，可以实现光伏逆变器稳定高效的工作，提高光伏发电系统的电能质量和经济效益。
光伏并网逆变器的设计
光伏并网逆变器的设计
基于光伏并网逆变器的基本原理和控制策略，设计了并网型逆变器的
结构，其采用了内置高频变压器的前后两级结构，即前级 DC/DC 高频升压，
后级 DC/AC 工频逆变。该设计模式具有电路简单、性能稳定、转换效率高等
优点。
在能源日益紧张的今天，光伏发电技术越来越受到重视。太阳能电池和
风力发电机产生的直流电需要经过逆变器逆变并达到规定要求才能并网，因此
逆变器的设计关乎到光伏系统是否合理、高效、经济的运行。
1 光伏逆变器的原理结构
光伏并网逆变器的结构如
逆变器主电路如作为并网逆变器的关键模块，DC/AC 模块具有更高的控
制要求，本设计采用 TI 公司的 TMS320F240 作为主控芯片，用于采集电网同
步信号、交流输入电压信号、调节 IGBT 门极驱动电路脉冲频率，通过基于
DSP 芯片的软件锁相环控制技术，完成对并网电流的频率、相位控制，使输出
电压满足与电网电压的同频、同相关系。
滤波采用二阶带通滤波器，是有源滤波器的一种，用于传输有用频段的
信号，抑制或衰减无用频段的信号。其可以有效地滤除逆变后产生的高频干扰
波形，使逆变后的电压波形达到并网的要求。
2 DC/DC 控制模块
SG3525 是专用于驱动 N 沟道功率 MOSFET 的 PWM 控制芯片。SG3525
光伏并网逆变器硬件电路的设计 2
光伏并网逆变器硬件电路的设计
光伏并网逆变器是将光伏发电产生的直流电能转换为交流电能供应到公共电网的设备。光伏逆变器的核心部分是逆变电路，该电路负责将直流电源转换为交流电源，并满足电网对交流电能的要求。在设计光伏并网逆变器的硬件电路时，需要考虑以下几个方面：
1.逆变器的输入电路设计：光伏电池的输出电压通常为较高的直流电压。在逆变电路中，需要使用电容、电感等元器件来进行滤波和降压，将电压调整为适合逆变器工作的范围。
2.逆变器的输出电路设计：逆变器的输出需要连接到公共电网中，因此需要满足电网对交流电源的要求。输出电路通常包括滤波电路和功率放大电路，用于将逆变器输出的交流电能调整为电网标称电压、频率下的交流电能。
3.控制电路设计：逆变器的工作需要通过控制电路来实现。控制电路包括信号采集、信号处理、PWM控制等功能。采用微处理器或者单片机作为控制单元，可以实现对逆变器的控制和管理。
4.保护电路设计：逆变器在工作过程中可能会遭受各种故障，例如过压、过流、短路等。因此，保护电路的设计非常重要，用于保护逆变器的安全运行。保护电路通常包括过压保护、过流保护、短路保护等功能。
在设计光伏并网逆变器的硬件电路时，需要考虑到上述各个方面，确保逆变器的性能稳定、安全可靠。同时，还需要根据光伏发电系统的具体要求，选择合适的元器件和电路结构，以提高逆变器的能效和可靠性。总之，光伏并网逆变器硬件电路的设计是一个复杂而重要的工作，需要综合考虑多个因素并进行合理的设计和优化。
并网逆变器的设计与实现
并网逆变器的设计与实现
第一章 绪论
现代社会发展需要大量的能源供应。随着新型能源技术的不断发展，太阳能作为一种广泛而优越的可再生能源，被广泛应用于发电领域。太阳能电池作为太阳能发电的核心装置，不能像燃烧化石能源一样直接将电能输出到电网，需要逆变器将直流电转换为交流电进行输出。由于电网对电压、频率等要求非常高，因此并网逆变器的设计与实现显得非常重要。
第二章 逆变器工作原理
逆变器是一种能将直流电转换为交流电的设备。在逆变器工作中，通过将直流电变换为高频交流电，并通过变压器和滤波器对其进行过滤和调整，得到适合输入到电网的电压、频率和波形的电能。
第三章 并网逆变器的设计要求
并网逆变器的设计要求主要包括两个方面：一是满足电网对电压、频率、波形等方面的要求，保证输出的电能安全稳定地注入到电网中，不会对电网造成负面影响；二是满足发电系统对电量的要求，保证发电系统的高效稳定运行。
第四章 并网逆变器的设计流程和方法 并网逆变器的设计流程包括前期调研、选型、电路设计、电路仿真、PCB布局、PCB设计等环节。其中，电路设计和仿真是并网逆变器设计的核心步骤。电路设计需要结合逆变器工作原理和并网逆变器的设计要求，根据功率和电压的要求选择适当的电子元器件，绘制逆变器电路图。仿真采用EDWinXP软件进行，可以通过建立基于等效电路图的仿真模型，对逆变器的工作性能和可靠性进行分析和优化。
第五章 并网逆变器的实现与测试
并网逆变器的实现需要进行PCB布局和PCB设计，确定逆变器电路的物理布局和元器件的互联关系。之后进行逆变器的调试和测试，包括启动测试、负载测试、波形测试等。测试结果表明，所设计的并网逆变器能够满足电网对电波形和电量的要求，能够有效地达到安全、稳定并高效注入电网的目的。
第六章 结论与展望
本文主要介绍了并网逆变器的设计与实现，包括逆变器的工作原理、设计要求、设计流程和方法、实现与测试等方面。通过对逆变器进行仿真和测试，表明所设计的逆变器能够达到设计要求，同时也为今后更好地应用太阳能发电技术提供了参考和借鉴。对于未来的研究，可以进一步探究逆变器的优化设计和控制方法，提高其工作效率和稳定性。
