各螺纹相关画法及标注知识

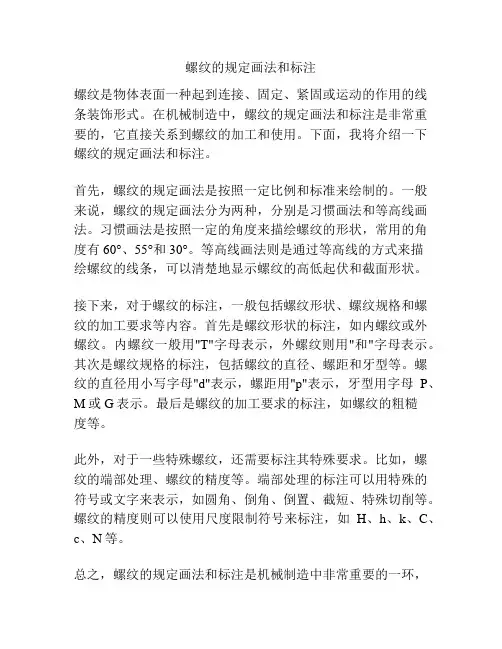

螺纹的规定画法和标注
螺纹的规定画法和标注螺纹是物体表面一种起到连接、固定、紧固或运动的作用的线条装饰形式。
在机械制造中，螺纹的规定画法和标注是非常重要的，它直接关系到螺纹的加工和使用。
下面，我将介绍一下螺纹的规定画法和标注。
首先，螺纹的规定画法是按照一定比例和标准来绘制的。
一般来说，螺纹的规定画法分为两种，分别是习惯画法和等高线画法。
习惯画法是按照一定的角度来描绘螺纹的形状，常用的角度有60°、55°和30°。
等高线画法则是通过等高线的方式来描绘螺纹的线条，可以清楚地显示螺纹的高低起伏和截面形状。
接下来，对于螺纹的标注，一般包括螺纹形状、螺纹规格和螺纹的加工要求等内容。
首先是螺纹形状的标注，如内螺纹或外螺纹。
内螺纹一般用"T"字母表示，外螺纹则用"和"字母表示。
其次是螺纹规格的标注，包括螺纹的直径、螺距和牙型等。
螺纹的直径用小写字母"d"表示，螺距用"p"表示，牙型用字母P、M或G表示。
最后是螺纹的加工要求的标注，如螺纹的粗糙度等。
此外，对于一些特殊螺纹，还需要标注其特殊要求。
比如，螺纹的端部处理、螺纹的精度等。
端部处理的标注可以用特殊的符号或文字来表示，如圆角、倒角、倒置、截短、特殊切削等。
螺纹的精度则可以使用尺度限制符号来标注，如H、h、k、C、c、N等。
总之，螺纹的规定画法和标注是机械制造中非常重要的一环，它直接关系到螺纹的加工和使用。
在制图和设计过程中，需要准确地绘制和标注螺纹，以便于工程师和操作人员能够正确理解和使用。
同时，螺纹的规定画法和标注也需要遵循国家和行业标准，确保产品的质量和可靠性。
螺纹的画法及标注
管子孔径 管螺纹大径
例2 试查出管螺纹尺寸代号为1”（G1”）的螺G1纹” 大径、螺 距和每25.4mm中的螺纹牙数。
解：在附表4非螺纹密封的管螺纹中的螺纹尺寸代号1处， 横向可找出所需的数据：螺纹大径d=33.249，螺距 管P螺=2纹.30公9、称每直2径5.=4管mm子中孔的径螺纹牙数n=11。
3. 螺纹标注含义
例5： 特Tr36×6-8e 含义：公称直径为36，螺距为6的右旋单线的梯形
特殊螺纹。
例6： G3/4”
含特义殊：公螺称纹直标径注为时3/4，英在寸的牙管形螺代纹号。前加“特”字
管螺纹的尺寸代号，不是螺纹的 尺寸，而是管子孔径的英寸制代 号（1英寸=25.4mm)。
4. 标注方法
19.1 螺纹的形成、结构与要素 19.2 螺纹的分类 19.3 螺纹的规定画法 19.4 螺纹的标注 小结
19.1 螺纹的形成、结构和要素
⒈ 螺纹的形成
A1 ●
螺旋线
导程
A● 一个与轴线共面的平面图形（三角形、梯形等）， 绕圆柱面作螺旋运动，则得到一圆柱螺旋体 ——螺纹。
加工在零件外表面上的螺纹叫外螺纹。
常用的几种螺纹的特征代号及用途
特征 螺 纹 种 类 代号
普 通 粗牙
联
M
接 螺 纹 细牙
螺
纹 管螺纹 G
传 梯形螺纹 Tr
动
螺
纹
锯齿形 螺纹
B
外形图
用
途
是最常用的联接螺纹
用于细小的精密或薄壁零件
用于水管、油管、气管等 薄壁管子上，用于管路的 联接。
用于各种机床的丝杠，做 传动用。
只能传递单方向的动力。
例3： B4公0×差1代4(P号7)用大写字母的螺纹为内螺纹；
内外螺纹的画法及标注
内外螺纹的画法及标注
内外螺纹是机械设计中常见的一种连接方式，其画法和标注也是关键的一步。
下面将介绍内外螺纹的画法及标注方法。
一、内螺纹的画法及标注
1.画法
内螺纹一般用实线表示，其图形一般分为三部分：螺纹芯区、螺纹峰区和螺纹谷区。
其中，螺纹芯区是内螺纹的轴线，螺纹峰区是内螺纹的上升部分，螺纹谷区是内螺纹的下降部分。
2.标注
内螺纹的标注应包括螺纹的直径、螺距和螺纹类型等信息。
其中，螺纹的直径应标注在内螺纹图形的中心线上，螺距应标注在螺纹芯区下方，螺纹类型应标注在上方。
二、外螺纹的画法及标注
1.画法
外螺纹一般用虚线表示，其图形也分为三部分：螺纹芯区、螺纹峰区和螺纹谷区。
与内螺纹相反，外螺纹的螺纹峰区是下降部分，螺纹谷区是上升部分。
2.标注
外螺纹的标注同样应包括螺纹的直径、螺距和螺纹类型等信息。
其中，螺纹的直径应标注在外螺纹图形的中心线上，螺距应标注在螺纹芯区上方，螺纹类型应标注在下方。
三、内外螺纹的标注注意事项
在标注内外螺纹时，应注明螺纹的类型，如M表示米制螺纹，UNC 表示统一粗牙，UNF表示统一细牙等。
此外，还应标注螺纹的长度、螺纹的形状和公称直径等信息，以确保设计和加工的准确性。
以上是内外螺纹的画法及标注方法的简介，需要注意的是，内外螺纹的标注应符合国家标准和企业内部标准的要求。
机械制图-螺纹画法及标注
外螺纹的加工方法:
工件
三爪卡盘
车外螺纹
车刀
内螺纹的加工方法:
工件旋转
车刀沿轴向移动 车内螺纹
2、螺纹的要素
⑴ 螺纹的牙型 在通过螺纹轴线的剖面上，螺纹的轮廓形。
牙型
常用的有： 三角形
梯形
锯齿形
⑵ 螺纹的大径和小径
大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的假想圆 柱面的直径。 D1、d1
螺纹
传动螺 纹
特种螺 纹
管螺纹G
梯形螺纹T 锯齿形螺纹B
自攻螺钉用螺纹
常用的几种螺纹的特征代号及用途
特征 螺 纹 种 类 代号
粗牙 普 通
联
M
接 细牙 螺 纹
螺
纹 管螺纹 G
传 梯形螺纹 Tr
动
螺
纹
锯齿形 螺纹
B
外形图
用
途
是最常用的联接螺纹
用于细小的精密或薄壁零件
用于水管、油管、气管 等薄壁管子上，用于管路 的联接。
钻
攻
孔
丝
0.5D
120°
问题？
若钻M10的内螺纹需多大直径 的钻头和丝锥？
⒊ 螺纹局部结构的画法与标注
⑴ 螺纹收尾
与轴线成30°
⒋ 螺纹牙型的表示方法
⑴ 重合画法
⑵ 移出局部放大画法
5：1
(3) 局部剖视
⒌ 螺纹旋合的画法
A
A－A
A
旋入深度
不
剖
螺纹深度
钻空深度
面图上的剖面线都必须画成粗实线。
• 当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
最新螺纹的规定画法和标注

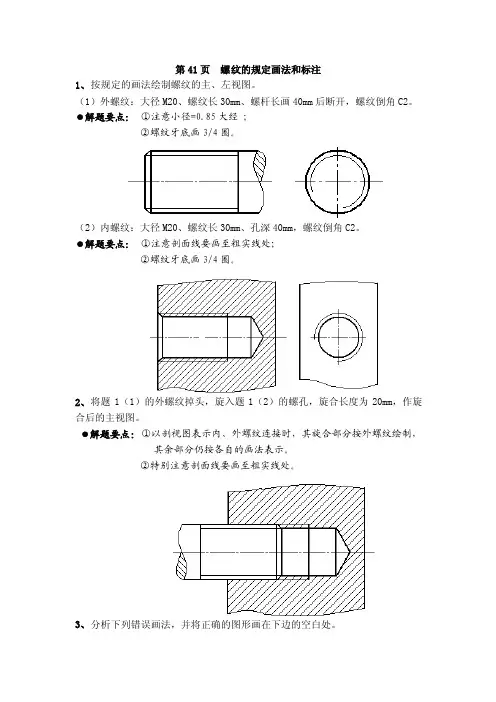

第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16 ●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16 ●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
管螺纹的画法和标注
管螺纹的画法和标注一、管螺纹的画法管螺纹是一种常见的螺纹连接方式，广泛应用于机械设备和管道系统中。
在设计和制造过程中，正确地绘制和标注管螺纹是非常重要的。
下面将介绍管螺纹的画法和标注方法。
1. 选择合适的绘图工具和材料。
绘制管螺纹可以使用CAD软件或手绘方式，根据实际情况选择合适的工具。
绘图材料可以使用绘图纸或者专用的绘图板。
2. 绘制基准线。
首先，在绘图纸上画一条水平的基准线，作为管螺纹的参考线。
基准线的长度应该足够长，以容纳螺纹的长度。
3. 绘制螺纹的截面图。
根据螺纹的规格和标准，绘制螺纹的截面图。
通常情况下，螺纹的截面图是一个三角形，可以根据螺纹的规格确定三角形的尺寸。
4. 绘制螺纹的起始点和终止点。
根据螺纹的规格和标准，在截面图上标出螺纹的起始点和终止点。
起始点和终止点应该与基准线垂直，并且在螺纹的两侧。
5. 绘制螺纹的线型。
根据螺纹的规格和标准，绘制螺纹的线型。
螺纹的线型通常是斜线，可以根据螺纹的规格确定斜线的角度和间距。
6. 标注螺纹的规格和参数。
在绘图中，标注螺纹的规格和参数是非常重要的。
通常情况下，螺纹的规格包括螺距、螺纹类型和螺纹直径。
标注螺纹的规格和参数可以使用文字或符号。
二、管螺纹的标注方法在绘制管螺纹图纸的同时，正确地标注螺纹的规格和参数也是非常重要的。
下面将介绍管螺纹的标注方法。
1. 标注螺距。
螺距是管螺纹的重要参数，表示螺纹每一圈的进给量。
在绘图中，可以使用符号“P”表示螺距，并标注在螺纹的一侧。
2. 标注螺纹类型。
螺纹的类型包括内螺纹和外螺纹，可以使用符号“G”表示内螺纹，使用符号“R”表示外螺纹，并标注在螺纹的一侧。
3. 标注螺纹直径。
螺纹的直径是管螺纹的重要参数，表示螺纹的最大外径或最小内径。
在绘图中，可以使用符号“D”表示螺纹直径，并标注在螺纹的一侧。
4. 标注螺纹的方向。
螺纹的方向是管螺纹的重要属性，表示螺纹的旋转方向。
在绘图中，可以使用符号“S”表示顺时针方向，使用符号“Z”表示逆时针方向，并标注在螺纹的一侧。
螺纹的规定画法与标注
二.螺纹的规定画法
外螺纹画法
牙顶线画粗实线
外螺纹画法 倒角圆不画
牙底线画细实线且画 到倒角内
小径 ≈ 0.85大径
牙底圆约画3/4 圈
螺纹终止线画粗 实线
二.螺纹的规定画法
内螺纹画法
牙底线画
用于剖视画法 细实线
内螺纹画法 倒角圆不画
一.螺纹的形成、构造和要素 螺纹的五大要素
⑵ 螺纹的大径、小径和中径
大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径，D、d 。
小径：与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径，D1、d1。
牙底 底径
牙顶 顶径
牙顶 顶径
牙底底径
一.螺纹的形成、构造和要素 螺纹的五大要素
螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通过牙型
图形的大径
内螺纹
上
注：
记尺住寸：界线 应从 何尺处寸引界出限? 应 从大径引出！
管螺纹
G右面的数字不是管 螺纹的大径，而是它
的尺寸代号。
三.螺纹构造的规定代号与标记
三.螺纹构造的规定代号与标记
螺纹的规定画法与标注
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
§1 导言
★ 轴、套类〔齿轮轴〕
★ 盘、盖类〔齿轮、端盖〕
⑷ 螺距和导程 螺纹上相邻两牙在中径线上对应两点之
间的轴向距离P称为螺距。
同一条螺纹上相邻两牙在中径线上对应两
螺纹的画法及标注
非螺纹密封的管螺纹中的螺纹尺寸代号1处 解：在附表4非螺纹密封的管螺纹中的螺纹尺寸代号 处， 在附表 非螺纹密封的管螺纹中的螺纹尺寸代号 横向可找出所需的数据：螺纹大径d=33.249，螺距 横向可找出所需的数据：螺纹大径 ， P=2.309、每25.4mm中的螺纹牙数 中的螺纹牙数n=11。 、 中的螺纹牙数 。 管螺纹公称直径=管子孔径 管螺纹公称直径 管子孔径 特别提醒： 特别提醒： a） 管螺纹的螺纹尺寸代号是指管螺纹用于管子孔径的近似 ） 不是管子的外径。 值，不是管子的外径。G1”（单位：英寸）是在孔径为 （单位：英寸）是在孔径为ø25 管子的外壁上加工的螺纹，该螺纹的实际大径是33.25。 管子的外壁上加工的螺纹，该螺纹的实际大径是 。 b） 管螺纹是用每25.4mm轴向距离中的螺纹牙数表示螺距，计 ） 管螺纹是用每 轴向距离中的螺纹牙数表示螺距， 轴向距离中的螺纹牙数表示螺距 算后均为小数（ 算后均为小数（如G1”的n=11，其螺距 的 ，其螺距P=25.4÷11=2.309）。 ÷ ）。 c) 管螺纹的标注，应将其标准规定的标记注写在指引线 管螺纹的标注， 的横线上，指引线应由大径处引出。 的横线上，指引线应由大径处引出。
传 动 螺 纹
梯形螺纹 锯 齿 形 螺 纹
Tr
有一牙型为等边三角形，公称直径为36、 例 有一牙型为等边三角形，公称直径为 、 螺距为2的螺纹是否为标准螺纹 螺距为 的螺纹是否为标准螺纹？
由所给条件查表可知， 牙型剖面为等边三角形、 解 ： 由所给条件查表可知 ， 牙型剖面为等边三角形 、 螺距为2的螺纹是普通螺纹 的螺纹是普通螺纹。 螺距为 的螺纹是普通螺纹。 其根据是在附表8普通螺纹的直径与螺距中 普通螺纹的直径与螺距中， 其根据是在附表 普通螺纹的直径与螺距中，可找 到公称直径36(在第一系列中 再沿横向找螺距， 在第一系列中)， 到公称直径 在第一系列中 ，再沿横向找螺距，在细 牙栏中又可找到螺距2。因此， 牙栏中又可找到螺距 。因此，所给螺纹是标准细牙普 通螺纹。 通螺纹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各类螺纹的画法及标注
（1）外螺纹的画法
外螺纹的剖视画法
（2）内螺纹的画法
（3）不穿通螺纹孔的画法
（4）螺纹连接的画法（实心螺杆）
大径线和大径线对齐，小径线和小径线对齐
旋合部分按外螺纹画，其余部分按各自的规定画
（5）螺纹连接的画法（空心螺杆）
（6）螺纹局部的结构画法与标注
1.倒角
2.退刀槽
（7）螺纹牙型的表示
（a）重合画法 （b）移除局部放大
（8）螺纹相贯的画法
螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
（9）螺纹的标注
1.普通螺纹的基本格式（M）
多线螺纹 Pn导程P螺距 单线螺纹P螺距。
粗牙螺纹不标注螺距。
右旋螺纹不用标注旋向，左旋是则标注。
公差代号应按顺序标注中径、顶径公差带代号。注意:6g和6H不标。
旋合长度为中等时，“N”可省略。
2.梯形螺纹与锯齿形螺纹的基本格式（Tr、B）
多线螺纹 Pn导程P螺距 单线螺纹P螺距。
右旋螺纹不用标注旋向，左旋是则标注。
公差代号应标注中经公差代号。
旋合长度为中等时，N”可省略。
标注实例
（10）管螺纹的标注方法
1.55°密封管螺纹
2.55°非密封管螺纹
特征代号为G
公差等级有A、B两种。内螺纹省略不标，外螺纹必须标明
标注方法
外螺纹 内螺纹
（11）60°圆锥密封管螺纹（GB/T12716-2002）
其牙型角为60°，特征代号为“NPT”，标记格式同上
特殊螺纹和非标准螺纹的标记方法
特殊螺纹----牙型符合标准
公称直径或螺距中有一项不符合标准，标注时应在代号前加注“特”
字，如“特Tr40x5-7e
（12）非标准螺纹-牙型未标准化的螺纹
标记方法
1.六角螺母
简化画法
2.六角螺栓
规定标记 简化画法
3.垫圈
规定标记 简化画法
4.螺钉
规定标记 简化画法
（13）螺纹紧固件装配图的画法
1.螺栓连接的简化画法
被连接件的孔径等于1.1d
两块板的剖面线方向相反
螺栓、垫圈、螺母按不剖画
螺栓的有效长度按下式计算，计算后查表取标准值
画图步骤：
两相邻零件的剖面线方向相反
螺栓与通孔之间应画出间隙
应该画出螺纹段及螺纹终止线
2.螺柱连接的简化画法
螺柱连接的常见错误：
弹簧垫圈开口方向应向左斜。
螺栓旋入端螺纹终止线与两被连接件接触面平齐。
紧固端螺纹终止线不应漏画。
螺纹孔底部的画法应符合加工实际。
3.螺钉连接的简化画法
螺纹长度
螺钉连接的常见错误
（14）紧定螺钉的连接画法
紧定螺钉分为锥端、柱端、平端三种。
锥端紧定螺钉靠端部锥面顶入机件上的小锥坑起定位、固定作用。
柱端紧定螺钉利用端部小圆柱插入机件上的小孔或环槽起定位、固定作用。
平端紧定螺钉靠其端平面与机件的摩擦力起定位作用。
