模块机带热回收安装注意事项
格力MR系列热回收模块式风冷冷热水机组
第二章MR系列热回收模块式风冷冷（热）水机组一产品概述1、机组简介LSR－□/RS□SAS机组是由多台风冷冷热水模块单元组合而成的空调热水机组。
各单元模块的形式、性能可以完全相同，也可以不同。
机组可由1~8个模块组合而成，从而形成热水制热量在70～560 kW范围的多种规格的空调热水机。
格力MR系列热回收模块式风冷冷（热）水机组具有五种工作模式制冷＋热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热+热水循环模式：制空调热水和生活热水交替进行，压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，部分时间在热回收换热器中回收，部分时间在制热换热器中制热水，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，通过交替进行实现了制热+热水功能。
制冷循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，在冷凝器（风冷式换热器）中向环境散热，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经四通阀后直接进入壳管换热器中向冷媒水放出热量，从而产生制热效果，被冷凝后的制冷剂液体流经膨胀阀节流降压，在风冷式换热器中吸收环境的热量而蒸发，再吸入压缩机构成热泵循环。
制热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体经膨胀阀节流降压流入蒸发器（风冷式换热器），在风冷式换热器中吸收环境的热量而蒸发，再被压缩机吸入压缩，开始了新的循环。
热收缩机注意哪些事项
热收缩机注意事项一、概述热收缩机是一种常用的设备，用于对物体进行热收缩处理。
然而，在使用热收缩机的过程中，我们需要注意一些事项，以确保操作的安全性和效果的稳定性。
二、设备选购在购买热收缩机时，需要考虑以下几个方面： 1. 功率和容量：根据实际需求选择合适的功率和容量，以保证达到预期的处理效果。
2. 品牌和质量：选择知名品牌的产品，品牌声誉和售后服务都会更可靠。
3. 安全性能：设备应具备过载保护、短路保护等安全功能，以降低潜在危险。
三、设备安装正确的设备安装对于热收缩机的使用至关重要。
### 1. 环境要求确保设备安装在通风良好、温度适宜的环境中，远离易燃、易爆等危险物质。
### 2. 设备稳定设备应安装在平稳的地面上，同时保证设备四周无杂物堆积，以确保设备的稳定性和安全性。
### 3. 电源连接正确连接设备的电源，确保电源线与设备匹配，并且接地良好，以避免电击和其他电气问题。
四、操作步骤在使用热收缩机前，应了解正确的操作步骤，以避免操作失误或意外事故的发生。
### 1. 准备工作 - 检查设备是否正常运行，包括电源、传动装置、加热元件等。
- 确保物体已准备好进行热收缩处理，包括清洁、干燥等工作。
2. 调试设备•在操作前，先进行设备的调试工作，确保设备的温度、速度等参数符合要求。
•调试时要注意设备是否有异常声音、异味等异常情况。
3. 放置物体•在热收缩机的工作台上放置待处理的物体，注意安全距离，避免伤害。
•确保物体位置正确、牢固固定，避免后续处理过程中的异常情况。
4. 进行收缩处理•按照设备的操作说明进行操作，调整合适的温度、运行时间等参数。
•在操作过程中要注意设备是否正常工作，避免设备故障或其他意外事故。
五、设备维护为了保证热收缩机的正常使用和延长设备寿命，需要进行定期的设备维护工作。
### 1. 清洁保养 - 每次使用完毕后，及时清理设备表面的灰尘、油污等杂质。
- 定期进行设备内部的清洁，保持加热元件、传动装置等的正常工作状态。
劳特斯全热回收模块机组说明书

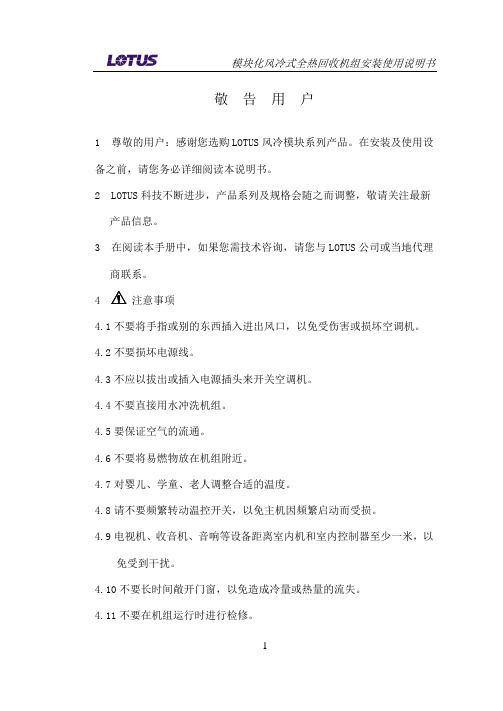

敬告用户1 尊敬的用户：感谢您选购LOTUS风冷模块系列产品。
