防盗报警系统故障现象及排除方法汇总
防盗报警系统故障现象及排除方法汇总前言：防盗报警系统出现故障不知道怎么下手？应该从哪里检查故障呢？本文总结了防盗报警系统常见故障解决方法。
正文：一、中心系统故障1、中心机接收不到所有用户报警信息原因？可能原因：电话线干扰过大，电话线噪音大，电话线出现短路，断路，电话机上面的防盗开关被打开，电信局的通讯故障，主机报警中心通讯编程错误，中心软件串口关闭，串口线连接错误，串口损坏，电脑自身出现的故障均有可能导致中心机接收不到报警信息。
排除方法：检电话线路上有没有短路和断路情况，关闭电话机上面的防盗开关，检查用户端主机的中心通讯编程是否正确，包括（中心电话号码，中心通讯等级，中心通讯格式，用户编号，报告选项等）；在中心软件上面打开串口，正确接连串口线，检查串口接口是否损坏；检查电脑是否正常工作。
检查中心软件是否为试用版，并从软件的系统日志中查询试用是否到期。
2、中心机接收到报警信息，但是不能在软件上弹出的原因？可能原因：中心软件上面用户信息不存在，串口被关闭，串口线连接错误，串口损坏都可能导致中心机能接收到报警信息，但是不能在软件上弹出。
排除方法：在中心软件上面添加用户信息，打开对应串口，正确连接串口线，检查串口线接口是否损坏。
3、中心机接收到报警信息后，警情不能上/下传原因？可能原因：中心电话线干扰过大，电话线出现短路，断路，电信局的通讯故障。
中心软件上面转发号码填写不正确都可能导致中心机接收到报警信息后，警情不能上/下传。
排除方法：检查电话线干扰是否过大，电话线有无短路，断路，正确填写中心软件上面的转发号码。
二、主机系统故障1、主机布防或强制布防后触发有线前端，但不报警原因？可能原因：有线前端与主机的连接线路错误，线路发生短路，断路，前端供电电压不足，线尾电阻未接、接错，防区属性没有编写或编写错误等都可能导致主机布防后触发有线前但不报警。
排除方法：正确检查有线前端和主机之间的连接线路，检查线尾电阻是否未接或接错，利用万用表测试线路有无短路，断路，前端供电电压是否稳定(不能低于9V)等情况，若编程错误应重新正确的对有线前端进行属性的编写。
汽车舒适安全系统检测与修复PPT课件(共5单元)项目四汽车防盗系统故障检修
（1）遥控式电子防盗系统的组 成。遥控式电子防盗系统主要由以 下部件组成：手持遥控发射器、接 收器、
汽车防盗系统故障检修
遥控门锁ECU、防盗和门锁控制 ECU(门锁控制组件）以及执行器 等。遥控式电子防盗系统的零部件 位置如图4-2所示。
汽车防盗系统故障检修
图4-2 遥控式电子防盗系统零部件位置
汽车防盗系统故障检修
容易被破坏；机械防盗装置使用也 不方便，同时防盗不可靠。其优点 是制造简单、费用低廉。机械防盗 装置虽说有造价低等优点，但是由 于它的防盗作用很差，已趋于淘汰。
2.机电式防盗装置 随着科学的进步，出现了机电一体 式
汽车防盗系统故障检修
的防盗装置（中央门锁）。中央门 锁是以电来控制门锁的开启或锁止， 并由驾驶员集中控制所有车门门锁 的锁止或开启。中央门锁系统具有 下列功能：当锁住(打开）驾驶员 侧车门门锁时，其他几个车门及行 李厢都能锁止（打开）；用车钥匙
汽车防盗系统故障检修
能，还会发出不同的声光信号，阻 止窃贼行窃。
1）电子防盗系统的类型 电子防盗系统的种类繁多，按 驾驶员控制方式的不同分为钥匙控 制式和遥控式；按防盗功能和防盗 程度的不同分为报警式、具有报警 和防止
汽车防盗系统故障检修
汽车移动式、卫星跟踪全球定位式 电子防盗系统等。
2）电子防盗系统类型的选择 （1）钥匙控制式电子防盗系统。 通过用钥匙将门锁打开或锁止，同 时将防盗系统设置或解除。 （2）遥控式电子防盗系统。防 盗系
③车门位置开关电路。车门位置开关设在门锁电动机总成内。当车 门锁按钮处于锁住位置时，开关断开；当车门锁按钮处于打开位置时， 开关接通。遥控门锁ECU的LSSR、FSSR、RSSR端子分别为左前门、右 前门和
汽车防盗系统故障检修
汽车防盗系统故障检修
遥控门锁ECU、防盗和门锁控制 ECU(门锁控制组件）以及执行器 等。遥控式电子防盗系统的零部件 位置如图4-2所示。
汽车防盗系统故障检修
图4-2 遥控式电子防盗系统零部件位置
汽车防盗系统故障检修
容易被破坏；机械防盗装置使用也 不方便，同时防盗不可靠。其优点 是制造简单、费用低廉。机械防盗 装置虽说有造价低等优点，但是由 于它的防盗作用很差，已趋于淘汰。
2.机电式防盗装置 随着科学的进步，出现了机电一体 式
汽车防盗系统故障检修
的防盗装置（中央门锁）。中央门 锁是以电来控制门锁的开启或锁止， 并由驾驶员集中控制所有车门门锁 的锁止或开启。中央门锁系统具有 下列功能：当锁住(打开）驾驶员 侧车门门锁时，其他几个车门及行 李厢都能锁止（打开）；用车钥匙
汽车防盗系统故障检修
能，还会发出不同的声光信号，阻 止窃贼行窃。
1）电子防盗系统的类型 电子防盗系统的种类繁多，按 驾驶员控制方式的不同分为钥匙控 制式和遥控式；按防盗功能和防盗 程度的不同分为报警式、具有报警 和防止
汽车防盗系统故障检修
汽车移动式、卫星跟踪全球定位式 电子防盗系统等。
2）电子防盗系统类型的选择 （1）钥匙控制式电子防盗系统。 通过用钥匙将门锁打开或锁止，同 时将防盗系统设置或解除。 （2）遥控式电子防盗系统。防 盗系
③车门位置开关电路。车门位置开关设在门锁电动机总成内。当车 门锁按钮处于锁住位置时，开关断开；当车门锁按钮处于打开位置时， 开关接通。遥控门锁ECU的LSSR、FSSR、RSSR端子分别为左前门、右 前门和
汽车防盗系统故障检修
中央控制门锁不能锁止故障检修PPT课件
第三层
第二层 第一层
结构设计： 盖板和爪支座作为门锁结构件用来支撑和固定功能零部件(见附图),卡板（ 锁栓）和止动爪（锁块）通过各自的转轴被固定在盖板和爪支座(塑料本体 ）之间，并可以绕各自的转轴转动。爪支座结构设计（见附图），其上面的 沟槽设计用来固定卡板（锁栓）和止动爪（锁块）回位弹簧，为了有效的降 低噪音，在爪支座（塑料本体）上安装了橡胶材料制作的缓冲块，滑块在关 门过程中随锁销的运动沿导向轴滑动，在全锁和半锁状态下通过自身的斜面 结构对锁销上下方向进行限位，减小车门在运动过程中上下方向的晃动。
叉形门闩轴 止动爪轴
锁止机构
叉形门闩弹簧 叉形门闩 止动爪
止动爪弹簧
操作杆
开启状态 锁止状态
汽车门锁的结构
机械门锁锁体按安装方式可分为：外置式门锁、分体式门锁、内置式门锁； 电动门锁按控制方式分为：基础型电动门锁、遥控电动门锁、智能电动门锁 。EQ6380门锁为内置式机械门锁，接下来主要介绍该种类型的门锁。该门锁 锁体为整体式设计，从结构上可分为三层：第一层为盖板；第二层为爪支座 （塑料本体）部件；第三层为基板部件（锁体部件）。第一层与第二层构成 锁体的锁紧机构用以实现锁紧功能。第三层由释放机构（转换杠杆）、内/ 外开启机构、锁止/解止机构、内锁止/解止机构、外锁止/解止机构及防误 锁机构等组成，实现内、外开启功能及内、外锁止/解止功能，防误锁机构 通过止动爪（锁块）的状态反馈实现防误锁功能。
锁锁启 启 匙开 开 机 机 系把 把 构 构 统手 手
一、车门锁
• 车门锁主要指前、后侧门锁机构总成 ；
• 车门锁根据工作用途分为：电动门锁和机械门锁；
• 电动门锁机构的组成部分：锁机构机械部分、闭锁器、锁扣、各 种锁杆(线) （如锁芯拉杆(线) 、 外开拉杆(线) 、 内开拉杆 (线) 、 保险拉杆(线) 、 闭锁器拉杆(线)等等）
汽车检测与诊断技术汽车防盗系统维修案例
ቤተ መጻሕፍቲ ባይዱ
发动机防盗锁止系统
由于汽车门锁具有一定的互开率，降低了汽车的防盗功能，因此 人们开发了发动机防盗锁止系统。对于已装有发动机防盗锁止系统的 轿车，即使盗车贼能打开车门也无法开走轿车。
发动机防盗锁止系统是针对发动机安装了一套防盗系统，因此即 使盗车贼能打开车门也无法开走轿车。典型的发动机防盗锁止系统是 这样工作的：汽车点火钥匙中内装有电子芯片，每个芯片内都装有固 定的ID(相当于身份识别号码)，只有钥匙芯片的ID与发动机一侧的ID一 致时，汽车才能启动。相反，如果不一致，汽车就会马上自动切断电 路，使发动机无法启动。
部分A6车型. • 3.第三代防盗系统，1998年，应用于奥迪A4，奥迪A61.8T. • 4.第四代防盗系统，目前和将来，应用于A8等高端车型.
第三代防盗系统简介
• 防盗器控制单元与组合仪表一体，也就是说：该控制单元如损坏，必 须更换组合仪表。其中的脉冲转发器编码是有一个固定码和一个可变 码组成。该码每次起动都变化，这样可防止他人复制钥匙。此外，每 个防盗器还有一套可变码的计算规则，该规则在使用寿命内保持不变。 在适配车钥匙时，防盗器将计算规则写入钥匙的脉冲转发器，同时学 习相应的脉冲转发器的固定码。固定码可识别各个不同的钥匙因此丢 失的钥匙可被锁止。每次打开点火开关时，防盗器读出线圈读取钥匙 中的脉冲转发器固定码，紧接着又读取可变码并检查这把钥匙是否有 资格来起动。在使用已授权的钥匙时，警报灯短时亮（最长3秒钟）， 然后熄灭。当使用未经授权的钥匙或系统有故障时，如打开点火开关， 警报灯就一直亮着。
7)在拆装过程中仔细观察了怠速空气的流动路径。 8)启动发动机，又立即熄火，是防盗再次锁止。在此过程中，发现 打开点火开关时防盗灯会正常熄灭，但是在启动发动机时防盗灯又 会点亮。
发动机防盗锁止系统
由于汽车门锁具有一定的互开率，降低了汽车的防盗功能，因此 人们开发了发动机防盗锁止系统。对于已装有发动机防盗锁止系统的 轿车，即使盗车贼能打开车门也无法开走轿车。
发动机防盗锁止系统是针对发动机安装了一套防盗系统，因此即 使盗车贼能打开车门也无法开走轿车。典型的发动机防盗锁止系统是 这样工作的：汽车点火钥匙中内装有电子芯片，每个芯片内都装有固 定的ID(相当于身份识别号码)，只有钥匙芯片的ID与发动机一侧的ID一 致时，汽车才能启动。相反，如果不一致，汽车就会马上自动切断电 路，使发动机无法启动。
部分A6车型. • 3.第三代防盗系统，1998年，应用于奥迪A4，奥迪A61.8T. • 4.第四代防盗系统，目前和将来，应用于A8等高端车型.
第三代防盗系统简介
• 防盗器控制单元与组合仪表一体，也就是说：该控制单元如损坏，必 须更换组合仪表。其中的脉冲转发器编码是有一个固定码和一个可变 码组成。该码每次起动都变化，这样可防止他人复制钥匙。此外，每 个防盗器还有一套可变码的计算规则，该规则在使用寿命内保持不变。 在适配车钥匙时，防盗器将计算规则写入钥匙的脉冲转发器，同时学 习相应的脉冲转发器的固定码。固定码可识别各个不同的钥匙因此丢 失的钥匙可被锁止。每次打开点火开关时，防盗器读出线圈读取钥匙 中的脉冲转发器固定码，紧接着又读取可变码并检查这把钥匙是否有 资格来起动。在使用已授权的钥匙时，警报灯短时亮（最长3秒钟）， 然后熄灭。当使用未经授权的钥匙或系统有故障时，如打开点火开关， 警报灯就一直亮着。
7)在拆装过程中仔细观察了怠速空气的流动路径。 8)启动发动机，又立即熄火，是防盗再次锁止。在此过程中，发现 打开点火开关时防盗灯会正常熄灭，但是在启动发动机时防盗灯又 会点亮。
学习任务5 中控门锁与防盗系统工作异常的检修
二、决策、计划与实施
（一）汽车中控门锁的检修
1．需要的拆装工具、设备
2．简述从整车上中控门锁拆装的完整步骤
3．下图为中控门锁的电路图，写出“左前车门开锁输出”电路的控制过程，并在图中用箭头画出“所有车门上锁输出”电路的控制过程。
（二）轿车钥匙匹配
1．写出桑塔纳3000轿车钥匙匹配的步骤。
2.第三代和第四代防盗系统有何区别？
三、检查
1．如果桑塔纳3000轿车钥匙匹配不成功，汽车会有什么反应？
2．钥匙匹配时的注意事项有哪些？
学习情境5
中控门锁与防盗系统工作异常的检修
指导教师
成绩
学生姓名
班级
学号
小组成员

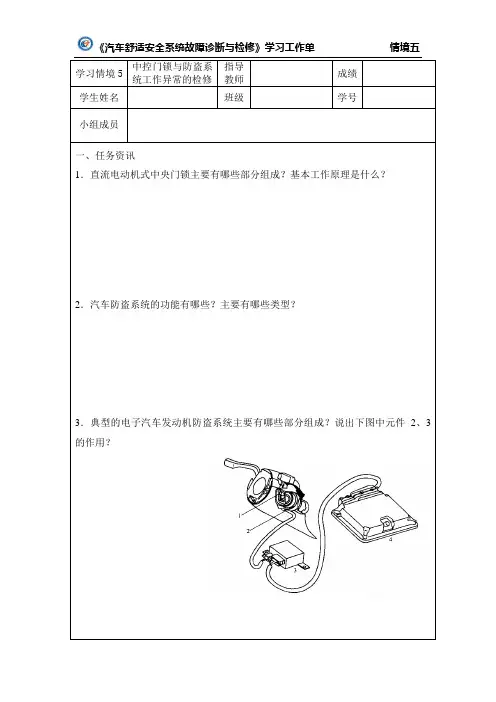

一、任务资讯
1．直流电动机式中央门锁主要要有哪些类型？
3．典型的电子汽车发动机防盗系统主要有哪些部分组成？说出下图中元件2、3的作用？
4．汽车第三代防盗系统的工作原理是什么？
（一）汽车中控门锁的检修
1．需要的拆装工具、设备
2．简述从整车上中控门锁拆装的完整步骤
3．下图为中控门锁的电路图，写出“左前车门开锁输出”电路的控制过程，并在图中用箭头画出“所有车门上锁输出”电路的控制过程。
（二）轿车钥匙匹配
1．写出桑塔纳3000轿车钥匙匹配的步骤。
2.第三代和第四代防盗系统有何区别？
三、检查
1．如果桑塔纳3000轿车钥匙匹配不成功，汽车会有什么反应？
2．钥匙匹配时的注意事项有哪些？
学习情境5
中控门锁与防盗系统工作异常的检修
指导教师
成绩
学生姓名
班级
学号
小组成员
一、任务资讯
1．直流电动机式中央门锁主要要有哪些类型？
3．典型的电子汽车发动机防盗系统主要有哪些部分组成？说出下图中元件2、3的作用？
4．汽车第三代防盗系统的工作原理是什么？
【项目3】中控遥控防盗系统维修技术
PPT文档演模板
•上一 •下一 •返回 页【项目3】中控页遥术控防盗系统维修技
3. 3任务加装汽车遥控防盗器系统
17)路边暂停车灯警示 18)触发记忆 19)紧急解除 20) LED记忆防盗受袭程度 3.遥控汽车防盗系统电器规格特性 1)主机系统 工作电压:12士2V;静态电流:8mA(不含显示器); 显示器电流:20mA间歇性;振动感应器电流:<lmA; 输出电流(max):转向灯5A×2,喇叭10A, BP机10A，中控锁10A; 工作频率:300MHz~350MHz。
继电器No. 3通电使其触点闭合，接通了行李厢门锁电磁线圈 的电路。电路为:蓄电池1-----易熔线2, 4------断路器5 ------ECU的8 号端子-----继电器No. 3接通的触点-----ECU的5号端子----行李厢门 锁----电磁线圈25---接地---蓄电池负极，从而使行李厢门锁打开。
PPT文档演模板
•上一 •下一 •返回 页【项目3】中控页遥术控防盗系统维修技
3. 3任务加装汽车遥控防盗器系统
2)遥控器HF一 工作电压:12V;静态电流:0mA ; 电池编号:12V;工作频率:300MHz~350MHz。 3 ) BP机发射主体 工作电压:12士2V;静态电流:0. 5mA; 工作频率:27MHz;发射功率:4W; 编码方式:音叉式。 4 ) BP机接收器 工作电压:1. 5V;静态电流:6mA~8mA; 待机最长时间:72h;编码方式:音叉式; 工作频率:27MHz。
该客户车辆为基本配置，车型原配有中控门锁系统，故原门 锁系统无需增加部件，只需增加一套遥控防盗器系统即可。
PPT文档演模板
•上一 •下一 •返回 页【项目3】中控页遥术控防盗系统维修技
