温度传感器的安装使用方法
NEXON温度传感器说明书
NEXON温度传感器说明书
NEXON温度传感器是用铂金属丝制成的测温度电阻器，可用来测量各种液体、气体等流体的温度。
具有精度高、分辨率好，安全可靠、使用方便等优点，也可以直接测量各种生产过程中的液体、蒸气和气体介质的温度。
一、原理
本传感器是利用铂金属（PT100）在温度变化时自身电阻也随着变化的特性来测量温度的。
它的受热元件是利用细铂丝均匀的双绕在绝缘材料制成的骨架上。
二、技术指标
1、0℃对应电阻为100Ω，100℃对应电阻为138.5Ω
2、测量范围：-200～500℃
3、时间参数：<5秒
4、外型尺寸：参照定货要求
三、传感器接线示意图
四、安装使用方法及注意事项
1、本温度传感器通过螺纹固定。
在固定的时候切记不要用力过度，以免损坏传感器。
使用说明书SWD系列温度传感器是用铂金属丝制成的测温度电阻器，可用来测量各种液体、气体等流体的温度。
具
有精度高、分辨率好，安全可靠、使用方便等优点，也可以直接测量各种生产过程中的液体、蒸气和气体介质的温度。
温度传感器的使用方法
温度传感器的使用方法
首先，选择合适的温度传感器非常重要。
根据需要测量的温度范围、精度要求、环境条件等因素，选择合适类型的温度传感器。
常见的温度传感器包括热电偶、热敏电阻、红外线温度传感器等，每种类型的传感器都有其适用的场景和特点。
在选择温度传感器时，需要充分考虑实际使用环境和测量要求，以确保传感器的准确性和稳定性。
其次，安装温度传感器时需要注意一些细节。
首先，要确保传感器与被测物体
或环境接触良好，避免外界因素对测量结果的影响。
其次，要注意传感器的安装位置，避免受到外部干扰或物理损坏。
另外，对于一些特殊环境，可能需要考虑传感器的防水、防腐蚀等特性，选择相应的防护措施或型号。
接下来，接入温度传感器并进行接线。
根据传感器的类型和输出信号，选择合
适的接线方法和设备。
一般来说，温度传感器的输出信号可以是模拟信号，也可以是数字信号。
针对不同类型的信号，可以选择相应的数据采集设备或转换器，将传感器的输出信号转化为可读取或处理的形式。
最后，进行温度传感器的校准和测试。
在使用温度传感器之前，需要进行校准
和测试，以验证传感器的准确性和稳定性。
校准的方法可以根据传感器的型号和要求进行，一般包括零点校准和满量程校准。
校准完成后，可以进行实际的温度测量和应用。
总之，温度传感器作为一种重要的传感器设备，在各种场景中都有着广泛的应用。
正确的选择、安装、接入和校准方法，能够确保温度传感器的准确性和稳定性，为后续的温度测量和控制提供可靠的数据支持。
希望本文介绍的温度传感器使用方法能够对大家有所帮助，谢谢阅读！。
温度传感器的安装要求
温度传感器的安装要求温度传感器的安装要求温度传感器是一种常用的仪器设备，广泛应用于医疗、工业、农业、航空航天等领域。
但是，在使用温度传感器的过程中，安装的正确性和规范性非常重要，这也是保证温度传感器准确度和稳定性的关键。
下面将为大家介绍几点温度传感器的安装要求。
1.安装位置选择：温度传感器的安装位置对于获取准确的温度信息至关重要，首先需选取控制温度的目标位置。
安装位置应避免阳光照射，防止机械损坏，周边环境温度稳定及假设本温度区域有风、水、雾、霜等环境因素要平均分布，以便传感器可以感知到全局温度状况。
如果在一些特殊的环境下，比如温度极高或冰箱内等温度极低的情况下，要选择专门的耐高低温的传感器来保证正常工作。
2.安装方法：温度传感器的安装方法很简单，通常需要直接固定在被测物体上，或者接触在被测物体表面。
在安装过程中，应注意传感器与被测物体之间的贴合紧密度，确保温度可以完整地传递到传感器，从而得到准确的温度检测数据。
3.避免干扰：在温度传感器安装过程中，需要避免电磁场等干扰物质对传感器造成影响，这些因素会导致传感器感知的温度不准确。
因此，在选定安装位置时，需要远离电磁干扰的物质，同时也可以适当地采用屏蔽措施，以减小干扰的影响。
4.保护传感器：温度传感器是一种比较敏感的仪器设备，因此需要注意保护，避免在使用过程中发生机械冲击、压力过大等异常情况，防止传感器的故障和损坏。
5.校验和维护：温度传感器的准确度和稳定性需要定期校验和维护。
在校验过程中，可以采用标准温度源进行比对，从而确保温度传感器的准确度；在维护过程中，需要对传感器进行清洗、防尘等处理，保证其长期的可靠性。
总之，温度传感器的安装要求对于保证传感器的准确度和稳定性非常重要。
在安装过程中，需要选择合适的安装位置、避免干扰、保护传感器等多个方面的综合考虑，从而确保传感器的正常工作，提高生产和检测效率。
ASHCROFT 温度传感器 安装使用说明书
储存测量元件在安装之前，需要保存在原始包装中。
仓储温度如无特殊要求，需要保持在-20 ℃~+60℃。
参照数据表中的相关应用。
热电阻的安装装配说明热电阻装配应用，需要保证足够的插入长度，以避免冷端误差。
冷端误差的产生是热量从感温元件传导出来时，导致热电阻的指示温度低于被测介质的实际温度。
如果按照如下建议操作，可获得优质的测量结果。
●测量水温或大部分液体时，插入长度须为护套（保护管）外径的5-6 倍，再加上感温元件长度（约50mm）。
●测量蒸汽，大气或天然气时，插入长度须为护套外径的 10-15 倍，再加上感温元件长度（约50mm）。
●如果装配的设备只允许很小的插入长度，那么插入长度至少要保证在传感器长度的。
当管道直径很小时，为了满足插入深度的需求，经常将测温点安装在弯头或管道的弯曲处。
在这种情况下，传感器需要逆流安装（如图 1）。
图二为为了减少冷端误差的典型安装。
表1 列举了不同管道尺寸的常用插入长度。
这个值只是个指导值。
热电偶的安装说明热电偶的安装，需要了解热端和冷端温度的不同产生电动势(mV)。
因此要想得到热端温度，不仅仅只需要产生的电动势的值，还需要冷端温度的值。
热电偶的选取决定于设备或介质。
例如，直焰冲击在热电偶上，并不能提供一个有代表性的温度。
蒸发，扩散，氧化，腐蚀和污染可以导致电动势的漂移。
所以热电偶需要一些基本的保护以防止随时可能出现的有害环境。
当冷端于不适合的电缆连接时，热电偶会出现误差。
冷端误差随着电缆两端温度的不同而增长。
为了克服冷端误差，热电偶需要将冷端直接连接或与补偿导线连接。
补偿导线是由具有类似于热电性能的合金制成的。
热电偶和补偿导线都需要在接线盒中扣紧之前清洁干净，以便确保电路连接良好。
使用热电偶，为了避免冷端误差，必须确保足够的插入深度。
冷端误差的产生是热量从热端传导出来时，导致热电阻的指示温度低于被测介质的实际温度。
一般的规则是热电偶的最短插入深度必须是护套外径的10 倍。
温度传感器的结构和安装方法

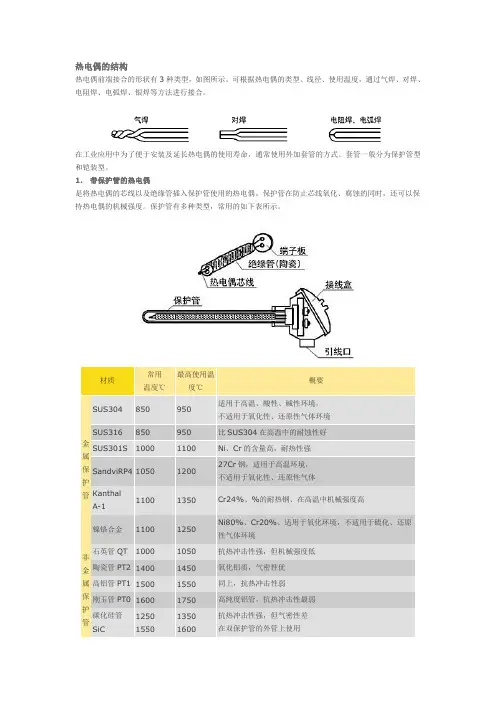

热电偶的结构热电偶前端接合的形状有3种类型，如图所示。
可根据热电偶的类型、线径、使用温度，通过气焊、对焊、电阻焊、电弧焊、银焊等方法进行接合。
在工业应用中为了便于安装及延长热电偶的使用寿命，通常使用外加套管的方式。
套管一般分为保护管型和铠装型。
1.带保护管的热电偶是将热电偶的芯线以及绝缘管插入保护管使用的热电偶。
保护管在防止芯线氧化、腐蚀的同时，还可以保持热电偶的机械强度。
保护管有多种类型，常用的如下表所示。
材质常用温度℃最高使用温度℃概要金属保护管SUS304 850 950适用于高温、酸性、碱性环境，不适用于氧化性、还原性气体环境SUS316 850 950 比SUS304在高温中的耐蚀性好SUS301S 1000 1100 Ni、Cr的含量高，耐热性强SandviRP4 1050 120027Cr钢，适用于高温环境，不适用于氧化性、还原性气体KanthalA-11100 1350 Cr24%、%的耐热钢、在高温中机械强度高镍铬合金1100 1250Ni80%、Cr20%、适用于氧化环境，不适用于硫化、还原性气体环境非金属保护管石英管QT 1000 1050 抗热冲击性强，但机械强度低陶瓷管PT2 1400 1450 氧化铝质，气密性优高铝管PT1 1500 1550 同上，抗热冲击性弱刚玉管PT0 1600 1750 高纯度铝管，抗热冲击性最弱碳化硅管SiC1250155013501600抗热冲击性强，但气密性差在双保护管的外管上使用氮化硅管1400 1600 与碳化硅管大致相同，适用于熔融铝Si3N42.铠装型热电偶铠装热电偶的测量原理与带保护管的热电偶相同。
它使用纤细的金属管(称为套管)作为上图中绝缘管(陶瓷)的替代品，并使用氧化镁(MgO)等粉末作为绝缘材料。
由于其外径较细且容易弯曲，所以最适合用来测量物体背面与狭小空隙等处的温度。
此外，与带保护管的热电偶相比，其反应速度更为灵敏。
铠装热电偶的套管外径范围较广，可以拉长加工为ф到ф的各种尺寸。
温度传感器的结构和安装
温度传感器的结构和安装1 尺寸公差未规定尺寸公差时，尺寸公差应按表1的规定执行。
表1 尺寸公差尺寸/mm0.5～3＞3～6＞6～30＞30～120＞120～400公差/mm±0.2±0.3±1.0±1.5±2.52结构2.1 管道公称通径小于DN250时，使用下列3类标准温度传感器：a）直接安装式短型温度传感器——DS型；b）直接安装式长型温度传感器——DL型；c）套管安装式长型温度传感器——PL型。
2.2 DL型和PL型可以采用接线盒或固定连接引线两种方式。
DS型只应是固定连接引线方式。
管道公称直径大于DN250时，宜采用多点安装温度传感器。
2.3直接安装短式温度传感器——DS型，结构尺寸见图1，温度传感器DS型应采用固定的引线电缆连接，最小的浸没深度应为20mm，根据响应时间可选A款或B款。
单位为毫米a）A款b）B款说明：1——测温元件；2——保护管；3——密封圈；4——引出部件；A——＜15mm；B——27.5mm或38mm或60mm。
图1 DS型温度传感器结构2.4直接安装式长型温度传感器——DL型，结构尺寸见图2。
单位为毫米说明：1——测温元件；2——保护管；3——密封圈；4——接线盒；5——固定引线；6——信号线入口，Φ 9mm；A——< 30mm或≤50mm（Pt1000）；B——85mm或120 mm或210 mmC——仅接线盒式，105mm或140 mm或230 mm。
图2 DL型温度传感器结构（接线盒和固定引线）2.5套管安装式长型温度传感器——PL型，结构尺寸见图3，PL型温度传感器可采用接线盒或固定连接导线两种连接方式。
单位为毫米说明：1——感温元件；2——接线盒；3——固定连接导线；4——信号线入口，Φ9mm；A——< 30mm或≤50mm（Pt1000）；B——仅接线盒式，105mm或140 mm或230 mm。
温度传感器安装接管安全操作及保养规程
温度传感器安装接管安全操作及保养规程1. 引言本文档旨在为用户提供温度传感器的安装、接管、安全操作和保养规程的指南。
温度传感器广泛应用于各种工业和商业领域，准确的测量和监控温度对设备的正常运行至关重要。
因此，正确地安装、接管和进行必要的保养是保证温度传感器工作正常的关键。
2. 温度传感器安装在安装温度传感器之前，应仔细阅读并理解相关的安全操作指南和用户手册。
以下是一些基本的安装步骤：•步骤一：选择适当的位置 - 将温度传感器安装在目标设备或系统的合适位置。
这通常涉及考虑温度测量的准确性、安全性和易于访问。
•步骤二：准备安装设备 - 在安装过程中，需要选择适当的固定装置，并确保其与传感器兼容。
此外，确保设备的表面洁净，以确保粘合剂或固定装置能够牢固地连接。
•步骤三：安装传感器 - 使用适当的工具和装置，将温度传感器安装在目标设备或系统上。
确保传感器牢固地连接并能够准确地测量温度。
•步骤四：连接电源 - 如果温度传感器需要外部电源供应，请正确连接电源，确保电源稳定且符合设备要求。
3. 温度传感器接管当温度传感器经过安装后，需要进行接管程序，以确保其正常运行。
以下是一些基本的接管步骤：•步骤一：检查接线 - 在接管过程中，请确保温度传感器的所有接线牢固连接。
检查连接器、电缆和线路是否完好无损，并确保没有松动或脱落的连接。
•步骤二：测试传感器 - 使用测试设备或检测工具，对温度传感器进行功能测试。
确保传感器能够准确地测量温度并输出正确的信号。
•步骤三：校准传感器 - 校准温度传感器以确保其测量精度。
校准过程应按照制造商的建议和指南进行，以确保准确性和可靠性。
•步骤四：记录传感器信息 - 将温度传感器的信息记录在文件或数据库中。
这些信息可能包括传感器型号、出厂日期、安装日期、校准日期等。
这样可以方便后续的维护和跟踪。
4. 温度传感器安全操作在使用温度传感器时，必须遵守安全操作规程，以确保人员和设备的安全。
温度传感器安装步骤说明书
温度传感器安装步骤说明书感谢您选择我们的温度传感器。
为了确保正确安装和使用，以下是温度传感器的安装步骤说明。
请仔细阅读以下内容，按照步骤逐一操作。
1. 准备工具在开始安装之前，请确保您准备好以下工具：- 扳手- 电钻- 螺丝刀- 润滑剂- 电缆夹具- 扎带- 绝缘胶带2. 安装位置选择在选择安装位置时，应考虑以下因素：- 温度传感器的测量范围是否能够覆盖所需监测的区域；- 是否有其他设备或物体会对测量结果产生干扰；- 安装位置是否易于维修和维护。
3. 准备安装材料将传感器的安装材料准备齐全，并确保其质量符合要求。
4. 安装传感器按照以下步骤进行传感器的安装：- 使用电钻在选择好的位置上打孔。
确保孔的大小能够容纳传感器；- 将润滑剂涂抹在传感器的表面，以减少摩擦力；- 将传感器插入孔中，确保其紧密贴合，并使用螺丝刀将固定螺丝拧紧。
5. 连接电缆将温度传感器的电缆与测量仪器的电缆连接。
确保连接牢固，并使用绝缘胶带进行固定。
6. 电缆保护使用电缆夹具将传感器电缆固定在合适的位置，避免受到外界因素的损坏。
7. 测试与校准安装完成后，进行传感器的测试与校准。
确保传感器的准确性和可靠性。
8. 整理与清洁清理安装现场，确保没有遗留下多余的工具或材料。
使用绝缘胶带将电缆固定在需要的位置，避免电缆松动或乱跳。
通过按照以上步骤进行温度传感器的安装，您将能够确保传感器的正常运行和准确测量温度。
如果您在安装过程中遇到任何问题，请及时联系我们的技术支持团队。
感谢您选择我们的产品，我们将竭诚为您提供服务。
温度传感器的使用方法
温度传感器的使用方法首先，选择合适的温度传感器非常重要。
根据实际需要，可以选择不同类型的温度传感器，比如接触式温度传感器和非接触式温度传感器。
接触式温度传感器通常需要直接接触被测物体表面，可以测量物体表面的温度，而非接触式温度传感器则可以通过红外线等方式，远距离测量物体的温度。
在选择温度传感器时，需要考虑被测物体的特性、测量距离、测量精度等因素，选择合适的传感器型号。
其次，安装温度传感器也需要注意一些问题。
对于接触式温度传感器，需要保证传感器与被测物体表面完全接触，以确保测量准确。
而对于非接触式温度传感器，需要注意避免干扰物体，保持传感器与被测物体之间的清晰视野，以获得准确的测量数值。
此外，还需要注意传感器的安装位置，避免受到外部环境的影响，确保测量的准确性。
在使用温度传感器时，需要根据传感器的型号和规格，连接相应的测量仪器或控制系统。
在连接过程中，需要注意保持连接稳定，避免出现接触不良或者线路断开等问题，影响测量的准确性。
同时，还需要根据实际需要，设置传感器的测量范围和测量精度，以满足不同场景下的测量要求。
最后，使用温度传感器时，需要定期对传感器进行检查和校准。
通过定期的检查和校准，可以确保传感器的测量准确性，及时发现并解决传感器可能存在的问题，提高传感器的可靠性和稳定性。
同时，在使用过程中，还需要注意保护传感器，避免受到外部冲击或者损坏，延长传感器的使用寿命。
总之，温度传感器作为一种重要的测量设备，在各个领域都有着广泛的应用。
正确的选择、安装和使用方法，可以帮助我们更好地发挥温度传感器的作用，为生产和生活带来更多便利和安全。
希望本文的介绍能够对大家有所帮助，谢谢阅读！。
格力挂机环境温度传感器安装教程
格力挂机环境温度传感器安装教程空调共有三种基本传感器：
1．外部机器的管道温度传感器位于外部机器冷凝器的高压蒸汽端（在压缩机和冷凝器之间），用于温度控制。
2．室温传感器位于内部蒸发器的右上方，与计算机板相邻。
当空调正在加热时，它是一个冷空气探头。
位于室内机的蒸发器上；黑色的小头连接到内机的蒸发器上。
3．环境温度传感器位于外机设备的冷凝器外部，是用于空调加热的自动除霜探头。
挂机：室温传感器，打开内部装置的面板，然后卸下过滤器以查看。
与室温集成在一起的管式温度传感器需要打开内机的盖子，卸下电箱，然后将其插入蒸发器中。
柜机：室温传感器，打开风轮侧面的下面板。
管道温度传感器需要完全打开并插入蒸发器中。
扩展资料：
空调温度传感器的工作原理：
1．压力型温度传感器：利用温度敏感物质的压力随温度变化而变化的特性来测量温度是压力型温度传感器的基本温度测量原理。
2．膨胀温度传感器是根据物体的热膨胀和冷缩原理制成的。
根据膨胀物质的形状，分为固体膨胀型和液体膨胀型。
水银温度计利用水银液体的热膨胀和冷缩特性来测量温度。
3．热电阻温度传感器：热电阻温度传感器分为两种：金属热电阻和半导体热敏电阻。
大多数金属热敏电阻的阻值随温度的升高而增加，并且据说具有正的温度系数。
半导体热敏电阻的阻值通常随温度升高而降低，并且据说具有负的温度系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温度传感器的安装使用方法
简介
温度传感器是一种可以测量周围环境温度的设备。
它可以在很多领域中应用，
比如气象、农业、医疗等。
本文将介绍温度传感器的安装使用方法，帮助大家更好地理解和应用这一设备。
安装
安装温度传感器需要考虑以下几个方面：
1. 安装位置
温度传感器的安装位置很关键。
一般来说，需要将传感器安装在离开热源较远
的地方，且避免其他可能干扰传感器的因素。
比如，不能将传感器安装在漏风处或者临近暖气片的位置。
另外，在选择传感器安装位置时，也需要考虑传感器的最佳工作温度范围，确保传感器在正常工作范围内。
2. 固定方式
传感器的固定方式也很重要。
对于室内使用的传感器，可以使用双面胶等方式
将传感器固定在墙壁或者其他平滑表面上。
对于室外使用的传感器，可以使用安装支架将传感器固定在合适位置。
需要注意的是，固定方式要稳固可靠，保证传感器能够稳定运行。
3. 连接方式
温度传感器的连接方式有多种。
常见的连接方式有有线和无线两种。
有线连接
方式通常需要将传感器与数据采集器等设备通过线缆连接，较为复杂，但也更加可靠。
无线连接方式则使用无线传输技术，可以让传感器和采集设备之间无需连接线，提高使用的灵活性。
需要根据具体的需求，选择合适的连接方式。
使用
使用温度传感器前，需要保证传感器已经正确连接，并且处于正常工作状态。
下面是温度传感器的使用步骤：
1. 收集数据
传感器可以按照一定的时间间隔自动采集周围环境温度数据，也可以手动触发
采集。
如果是手动采集，需要通过数据采集设备等方式将采集到的数据传输到计算机或者其他设备中。
2. 处理和分析数据
采集到的温度数据需要进行处理和分析。
通常可以使用专门的温度检测软件，
对数据进行整理和分析，然后进一步可视化。
这样可以更方便的观察数据，发现并解决问题。
3. 保养和维护
温度传感器需要定期保养和维护，以确保传感器正常工作。
保养和维护的具体
内容包括：
•定期清洁传感器表面；
•更换老化或损坏的元器件；
•校准传感器测量数据等。
需要注意的是，如果传感器工作状态异常，需要及时停止使用，进行检修和维护。
总结
温度传感器是一个很实用的环境检测设备，可以广泛应用于不同领域。
安装和
使用过程中需要注意传感器的安装位置、固定方式和连接方式等，保证传感器能够正常工作。
在使用过程中，需要定期进行数据处理和分析，以及保养和维护传感器，确保传感器性能和稳定性。
