垃圾焚烧发电工艺流程图
垃圾焚烧发电工艺流程图
垃圾焚烧发电是指将城市生活垃圾通过焚烧的方式转化为热能，再将热能转化为电能的一种能源利用方式。
下面是一份关于垃圾焚烧发电的工艺流程图。
流程图分为垃圾处理部分和发电部分两个主要环节。
1. 垃圾处理部分：
垃圾处理部分主要包括垃圾收集、垃圾分类和垃圾处理三个步骤。
首先，从城市每个角落收集垃圾，并运送到垃圾处理厂。
在垃圾处理厂，垃圾会经过初步的分类，将可回收物、有害物等进行分离。
可回收物会进一步进行细分、压缩，减少体积，提高回收效率。
接下来，剩余的垃圾经过进一步的分类和破碎处理，将可燃物和不可燃物进行分离。
可燃物会进入焚烧炉进行燃烧处理，不可燃物则通过其他方式进行处理。
在焚烧炉中，垃圾被燃烧产生高温热能，同时产生的烟气会经过先进的污染治理设施进行净化处理，释放出来的烟气符合环保要求。
2. 发电部分：
焚烧产生的高温热能被传导给锅炉内的水，在锅炉中水被加热，产生蒸汽。
蒸汽进一步驱动涡轮机转动，从而产生机械能。
机械能经过发电机的转换，转变为电能。
电能通过变压器的调整和输电线路的传输，连接到电网提供给用户使用。
同时，锅炉中产生的烟气会通过烟气净化系统进行进一步的净化处理，以确保烟气的排放符合环保要求。
总结：垃圾焚烧发电工艺流程是将城市生活垃圾经过分类、破碎、焚烧处理，将产生的热能转化为电能。
此过程中注重环保，通过先进的污染治理设施和烟气净化系统来确保烟气符合环保标准。
垃圾焚烧发电是一种能源利用的环保方式，可以有效减少垃圾的堆积和对自然资源的消耗，为可持续发展做出贡献。
垃圾焚烧发电厂工艺流程
垃圾焚烧发电厂工艺流程
《垃圾焚烧发电厂工艺流程》
垃圾焚烧发电厂是利用垃圾进行能源化利用的重要设施，其工艺流程主要包括垃圾接收与预处理、燃烧发电和废渣处理三个阶段。
首先是垃圾接收与预处理阶段。
垃圾焚烧发电厂通过专门的垃圾转运车将城市生活垃圾运输至焚烧厂，然后经过垃圾预处理设备进行分拣、粉碎和干固，去除可燃垃圾中的大件、有害物质和易腐垃圾，确保垃圾燃烧过程的稳定性和高效性。
接下来是燃烧发电阶段。
经过预处理的垃圾被投入到焚烧炉内进行燃烧。
在高温、高压的环境下，可燃物质被燃烧产生高温热能，通过锅炉的热交换器，将高温热能转化为蒸汽，然后驱动汽轮机产生电能。
通过发电机将机械能转化为电能，供给城市电网和居民用电。
最后是废渣处理阶段。
在垃圾焚烧过程中生成的废渣主要包括灰渣和废气。
灰渣经过冷却处理后进行资源化利用，用于道路建设或水泥生产等领域。
而废气则通过除尘器、脱硫装置和脱硝装置等设备进行净化处理，然后排放至大气中，确保环境的清洁和安全。
通过以上工艺流程，垃圾焚烧发电厂能够将城市生活垃圾转化为清洁能源，同时有效减少垃圾对环境的污染，促进了生态环境的改善和可持续发展。
垃圾焚烧发电技术流程-2022年学习资料
五、主要控制系统-炉水处理系统-石灰乳制备系统-行车抓斗-发电机组-分气包-活性炭定量装置-烟囱-二星-余 锅炉-料斗-半干式中-和反应塔-布袋除尘器-给料装置-二次风及-00-油烧觜-烟气一空气预热器-垃圾贮仓汽一空-炉膛-引风机-出渣打-收风机-二次风机-次风配风管-渗沥水处理-回炉水处理-飞灰处理-炉灰处理-炉 处理飞灰处理-热解焚烧法生活垃圾焚烧处理系统工艺流程图-Chongging University of S ience Technology-14/27-.408:40
一、垃圾处理处置技术-处理技术-回收物-回收物用途-资源化方式-前处理-转换处理-RDF化-国体燃料-热分 解-油-能源回收-再利用-沼-气化-燃料气体-烧-蒸汽、温水-发电、供暖-及供热水等-灰固化-玻璃质废渣筑材料-灰化熔融-堆肥化-有机肥料-饲料化-家畜饲料-物质回收-选-铁-工业材料-非铁金属-纸-卫生填埋终处置-Chomgging Uaiersity of Sclence Technolagy-4/27-4: 8:40
垃圾处理处置技术-全世界垃圾年均增长速度为8.42%，-而中国垃圾增长率达到10o以上。全世界-每年产生4 9亿吨垃圾，而仅中国每年就产-生近1.5亿吨城市垃圾。目前中国城市生活-垃圾累积堆存量已达70亿吨。-Ch ngging Uaiversity of Sclence Tecknology-3/27-408:40
垃圾焚烧发电概述-Introduction to WTE-Chomgging Unluersity of clence Tecknology-1/27-403:00
垃圾焚烧发电概述-垃圾处理处置技术-垃圾焚烧发展史-垃圾焚烧发电工艺流程-垃圾焚烧炉-主要控制系统-二-次 染-可能科学与工程问题-Chomgging Universiy of Sciemce Technology 2/27-.408:40
垃圾焚烧发电厂工艺流程简介
垃圾焚烧发电厂工艺简介我司垃圾焚烧发电厂均采用先进的二段式炉排炉工艺，工艺流程如下：生活垃圾由垃圾封闭运输车运至发电厂→电子汽车衡过磅→卸入封闭的垃圾料坑内→垃圾经抓斗→给料斗→推料器→焚烧炉，在焚烧炉内高温燃烧，焚烧产生的烟气将水加热，并生成蒸汽，蒸汽驱动汽轮机组发电，焚烧产生的烟气经尾气处理装置净化后达标排放，焚烧产生的炉渣可以作为一般废物处理，布袋除尘器处理的飞灰作为危险废物加水泥与螯合剂固化处理。
二段式垃圾焚烧炉排分为逆推段和顺推段两个燃烧区域，其主要流程为：抓斗将垃圾从垃圾池送入落料槽，在给料机的推送下进入炉膛，落在倾斜的逆推炉排上，垃圾在床面上不断翻滚、搅拌，完成干燥、着火和燃烧过程，随后在逆推炉排的末端，经过一段落差，掉入水平的顺推炉排床面上，继续燃烧，直至燃烬，炉渣经出渣机排出炉外，然后外运制砖。
二段式型焚烧炉，该焚烧炉在燃烧时可控制燃烧温度。
可将该炉的焚烧温度控制在l050℃以内，并保证炉内温度大于850℃时，烟气停留时间＞2s，氧气浓度％(控制在～％)。
当烟气从炉内排出时，采用降温措施迅速将烟气温度降低，并且在设计流程时，尽量减少烟气从高温到低温(600～200℃)过程的停留时间，以抑制二噁英的生成，保证烟气在处理系统内的温度＜250℃。
经采取以上措施，可最大限度地抑制二噁英的生成减少排放，保护布袋除尘器的特种布料不受损坏。
在综合反应塔和袋式除尘器之间的水平烟道内，喷入活性碳粉末，可对残留的二噁英类等有毒有害气体进行吸附。
在布袋除尘器中，当烟气通过由颗粒物形成的滤层时，残存的微量二噁英（或重金属）仍能与滤层中未反应的Ca(OH)2粉末、活性碳粉末发生反应，从而进一步得到净化，最终达到﹤Nm3的欧盟排放标准。
垃圾储坑产生的臭气，主要成分有甲烷（CH4）、硫化氢（H2S）、氯化氢（HCl），还有无味的二氧化碳（CO2）等气体，为了防止臭气外逸，处理整个垃圾储坑采取严格的密封处理外，垃圾储坑采用负压运行，以免垃圾臭气与灰尘造成对环境的污染，在垃圾储坑上部设有吸风口，将垃圾储坑产生的臭气由一次风机抽吸作为燃烧用空气送入焚烧炉，两台炉平均每小时抽走储坑50000立方米臭气作为锅炉燃烧空气，在锅炉中经过850-1050℃的高温燃烧，大部分才臭气被分解，未被分解的尾气经我司的烟气处理系统后即可达标排放。
炉排炉垃圾焚烧炉工艺流程
垃圾进厂经地磅称重后卸进垃圾仓,垃圾仓垃圾经抓斗充分混杂搅拌均质化后,送入垃圾料斗.垃圾沿料槽下落到给料装配平台,给料装配将垃圾推送至炉排上.Keppel-Seghers多级炉排重要包含：湿润区,气化区,燃烧区,燃烬区,每个区炉排可以单独调节炉排体系的程度活动和垂直活动.垃圾在炉排上滑动.翻动的进程中受到炉排下部的高温一次风湿润及炉内辐射热,然后着火燃烧.垃圾仓上方设有抽气体系,其抽出的空气作为焚烧炉的一次风,一次风经由蒸汽加热器加热后经炉排穿过垃圾进入炉膛,湿润垃圾,并供给垃圾焚烧所需的氧量.二次风从焚烧炉厂房顶部吸风,从燃烧室上方送进炉膛,对燃烧烟气进行扰动,并填补氧量.焚烧炉燃烧的热烟气经由余热汽锅换热后,进入半干法机械扭转雾化反响塔,活性炭喷射吸附,布袋除尘器等烟气净化处理体系.烟气中的二噁英和呋喃类.水银及重金属物资被活性炭接收,经由脱酸处理的带有大量固体颗粒的烟气进入布袋除尘器除尘,干净的烟气经由过程引风机排入烟囱.
炉排炉工艺流程图
具体流程图及设计参数见下页：
图2-6 额定工况下（MCR 100%）物料均衡表。

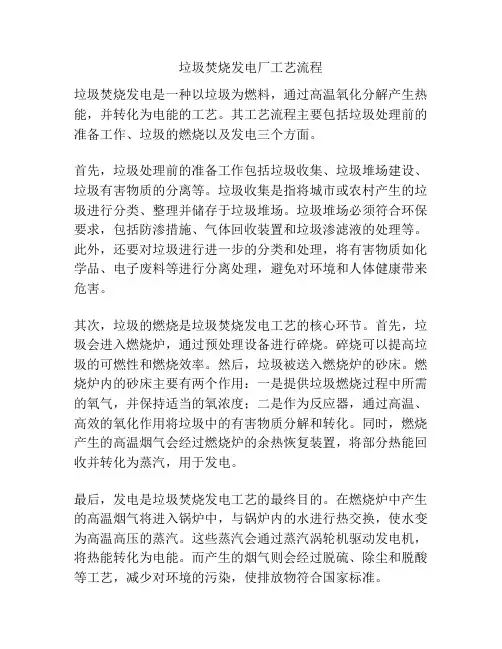

垃圾焚烧发电厂工艺流程
垃圾焚烧发电厂工艺流程垃圾焚烧发电是一种以垃圾为燃料，通过高温氧化分解产生热能，并转化为电能的工艺。
其工艺流程主要包括垃圾处理前的准备工作、垃圾的燃烧以及发电三个方面。
首先，垃圾处理前的准备工作包括垃圾收集、垃圾堆场建设、垃圾有害物质的分离等。
垃圾收集是指将城市或农村产生的垃圾进行分类、整理并储存于垃圾堆场。
垃圾堆场必须符合环保要求，包括防渗措施、气体回收装置和垃圾渗滤液的处理等。
此外，还要对垃圾进行进一步的分类和处理，将有害物质如化学品、电子废料等进行分离处理，避免对环境和人体健康带来危害。
其次，垃圾的燃烧是垃圾焚烧发电工艺的核心环节。
首先，垃圾会进入燃烧炉，通过预处理设备进行碎烧。
碎烧可以提高垃圾的可燃性和燃烧效率。
然后，垃圾被送入燃烧炉的砂床。
燃烧炉内的砂床主要有两个作用：一是提供垃圾燃烧过程中所需的氧气，并保持适当的氧浓度；二是作为反应器，通过高温、高效的氧化作用将垃圾中的有害物质分解和转化。
同时，燃烧产生的高温烟气会经过燃烧炉的余热恢复装置，将部分热能回收并转化为蒸汽，用于发电。
最后，发电是垃圾焚烧发电工艺的最终目的。
在燃烧炉中产生的高温烟气将进入锅炉中，与锅炉内的水进行热交换，使水变为高温高压的蒸汽。
这些蒸汽会通过蒸汽涡轮机驱动发电机，将热能转化为电能。
而产生的烟气则会经过脱硫、除尘和脱酸等工艺，减少对环境的污染，使排放物符合国家标准。
总结而言，垃圾焚烧发电厂的工艺流程主要包括准备工作、垃圾燃烧以及发电三个方面。
通过这一工艺，垃圾可以得到有效处理和利用，减少了对土地的空间占用，同时也节约了对非可再生能源的依赖，对于推动可持续发展和环保事业具有重要意义。

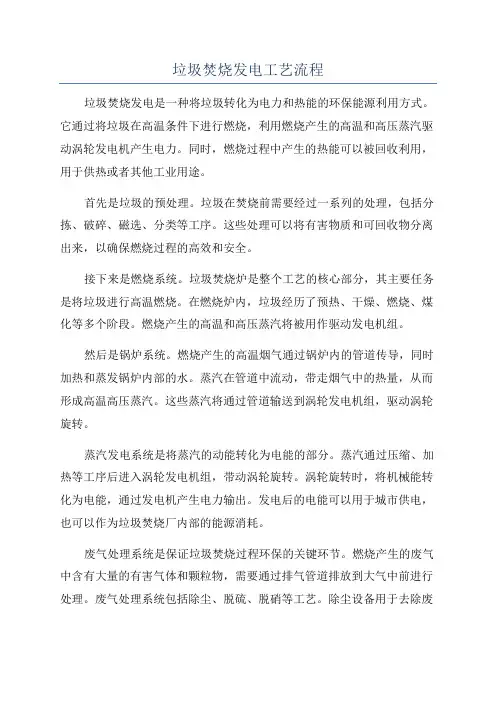

垃圾焚烧发电工艺流程
垃圾焚烧发电工艺流程垃圾焚烧发电是一种将垃圾转化为电力和热能的环保能源利用方式。
它通过将垃圾在高温条件下进行燃烧，利用燃烧产生的高温和高压蒸汽驱动涡轮发电机产生电力。
同时，燃烧过程中产生的热能可以被回收利用，用于供热或者其他工业用途。
首先是垃圾的预处理。
垃圾在焚烧前需要经过一系列的处理，包括分拣、破碎、磁选、分类等工序。
这些处理可以将有害物质和可回收物分离出来，以确保燃烧过程的高效和安全。
接下来是燃烧系统。
垃圾焚烧炉是整个工艺的核心部分，其主要任务是将垃圾进行高温燃烧。
在燃烧炉内，垃圾经历了预热、干燥、燃烧、煤化等多个阶段。
燃烧产生的高温和高压蒸汽将被用作驱动发电机组。
然后是锅炉系统。
燃烧产生的高温烟气通过锅炉内的管道传导，同时加热和蒸发锅炉内部的水。
蒸汽在管道中流动，带走烟气中的热量，从而形成高温高压蒸汽。
这些蒸汽将通过管道输送到涡轮发电机组，驱动涡轮旋转。
蒸汽发电系统是将蒸汽的动能转化为电能的部分。
蒸汽通过压缩、加热等工序后进入涡轮发电机组，带动涡轮旋转。
涡轮旋转时，将机械能转化为电能，通过发电机产生电力输出。
发电后的电能可以用于城市供电，也可以作为垃圾焚烧厂内部的能源消耗。
废气处理系统是保证垃圾焚烧过程环保的关键环节。
燃烧产生的废气中含有大量的有害气体和颗粒物，需要通过排气管道排放到大气中前进行处理。
废气处理系统包括除尘、脱硫、脱硝等工艺。
除尘设备用于去除废气中的颗粒物，脱硫和脱硝设备则用于去除废气中的二氧化硫和氮氧化物等有害气体。
最后是能源回收系统。
燃烧过程中产生的热量可以通过烟气余热锅炉进行回收利用。
烟气通过余热锅炉后，其中的热量被吸收，用于供热或者其他工业用途。
这样可以提高能源利用效率，减少资源浪费。
总体来说，垃圾焚烧发电工艺流程将垃圾转化为可再生能源，同时实现资源的回收利用和环境的保护。
它可以有效减少垃圾的堆填量，降低对自然资源的开采，同时也有助于减少温室气体的排放，对于可持续发展有着积极的意义。
垃圾焚烧发电厂工艺流程简介
垃圾焚烧发电厂工艺流程简介首先是垃圾处理。
垃圾焚烧发电厂会接收并分类处理来自城市和工业的垃圾，这些垃圾经过压缩、切碎和分类处理后会进入燃烧系统。
分类处理的目的是将可回收物、可再利用的有机物和不可再利用的垃圾分开，以提高垃圾焚烧的效率和能源回收利用率。
接下来是燃烧系统。
垃圾通过走向燃烧炉的输送带被投入到燃烧炉中进行燃烧。
燃烧炉通常采用流化床或回转炉技术。
在燃烧过程中，垃圾中的有机物被氧化分解产生热能，无机物被转化为灰渣。
燃烧温度和供氧量的控制对燃烧效果和发电效率起着重要作用。
然后是锅炉系统。
燃烧过程中释放的热能通过燃烧炉中的换热管道传递给锅炉。
锅炉系统通常由受热面、过热器、再热器和空气预热器等组成。
烟气中的热能被传递给锅炉中的水，并转化为蒸汽。
锅炉系统是垃圾焚烧发电厂的核心部分，其效率决定了整个发电过程的能源利用效果。
接下来是蒸汽系统。
通过锅炉系统产生的高温高压蒸汽被送入蒸汽涡轮机中，通过涡轮机转动发电机，将热能转化为电能。
蒸汽在涡轮机中发生膨胀，产生机械能，再通过发电机的转化作用产生电能。
蒸汽系统通常包括减压阀、再热器和冷凝器等设备，以确保蒸汽的正常运行和高效转化。
最后是发电系统。
发电系统将涡轮机产生的机械能转化为电能，并通过变压器将电能升压到适合输送的电压。
发电系统通常包括发电机、变压器、开关设备和电网连接等。
发电系统的稳定运转和电能产出决定了垃圾焚烧发电厂的经济效益和环境效益。
总的来说，垃圾焚烧发电厂的工艺流程是将垃圾经过处理后进入燃烧系统进行燃烧，释放的热能通过锅炉转化为蒸汽，再通过蒸汽系统驱动涡轮机发电，最终将机械能转化为电能。
该工艺可以有效地实现垃圾的资源化利用和能源回收，减少对化石燃料的依赖，并减少垃圾对环境的污染。
垃圾焚烧发电工艺流程
垃圾焚烧发电工艺流程垃圾焚烧发电是一种将垃圾转化为有用能源的方法，它可以同时解决垃圾处理和能源稀缺的问题。
下面将介绍垃圾焚烧发电的工艺流程。
首先，垃圾焚烧发电的工艺流程主要包括供料、燃烧、蒸汽发电和废气处理四个主要环节。
首先，收集到的垃圾会被分类处理，可燃垃圾和不可燃垃圾会分开处理，这样能够提高焚烧的效率。
然后，将可燃垃圾送入焚烧炉中。
在焚烧炉中，垃圾被加热到高温，发生燃烧反应。
燃烧产生的高温气体会升腾上升，与炉壁和底部的水蒸气发生热交换，将水蒸气加热成为高温高压的蒸汽。
燃烧过程中产生的固体残渣会落入炉底，经过蒸汽冷凝后形成灰渣。
接下来，高温高压的蒸汽会进入蒸汽轮机，驱动轮机转动。
蒸汽轮机与发电机连接，通过机械能转化为电能。
蒸汽从蒸汽轮机流出后，会通过冷凝器进行冷凝，形成再循环的水，然后再次进入锅炉中加热，形成新的蒸汽，实现蒸汽循环。
最后，垃圾焚烧过程中产生的废气需要进行处理。
废气会经过除尘器、脱硫装置和脱硝装置等设备进行处理，以去除其中的固体颗粒物、二氧化硫和氮氧化物等有害物质。
处理后的废气可以达到国家排放标准，减少对环境的污染。
整个垃圾焚烧发电的工艺流程可以说是一个闭环系统，能够最大限度地利用垃圾资源，将其转变为有用的能源。
同时，焚烧过程中产生的废渣也可以进一步利用，例如作为建筑材料或肥料等再利用，达到资源的最大化利用。
然而，垃圾焚烧发电也存在一定的问题和风险。
一方面，焚烧过程中产生的废气中可能含有危险物质，如果处理不当会对环境和健康产生不利影响。
另一方面，焚烧废渣的处理也需要注意，以防止其对土壤和水源造成污染。
因此，在进行垃圾焚烧发电时，需要严格遵守环境保护法律法规，采取科学有效的废气和废渣处理措施。
综上所述，垃圾焚烧发电工艺流程包括供料、燃烧、蒸汽发电和废气处理四个主要环节。
它是一种将垃圾转化成有用能源的方法，能同时解决垃圾处理和能源配置问题。
然而，在进行垃圾焚烧发电时，需要注意对废气和废渣进行科学处理，以保护环境和人民健康。
垃圾焚烧发电工艺流程
垃圾焚烧发电工艺流程1.垃圾接收和存放：垃圾焚烧发电厂首先需要收集和接收来自城市和工业区域的垃圾。
垃圾通常经过初步处理，例如分类和压缩，以减少体积和提高可燃性。
然后，垃圾被存放在垃圾堆放场或垃圾仓库中，等待进一步处理。
2.垃圾的预处理：在进入焚烧炉之前，垃圾需要进行一些预处理。
预处理主要包括分选和破碎。
分选是将垃圾分成可燃垃圾和不可燃垃圾，例如玻璃、陶瓷和金属。
可燃垃圾将会继续进入下一个步骤，而不可燃垃圾则需要其他方式进行处理。
破碎是将垃圾破碎成小块，以提高燃烧效率和加快燃烧速度。
3.垃圾的燃烧：燃烧炉是垃圾焚烧发电工艺的核心部分。
垃圾被送入燃烧炉，并在高温条件下进行燃烧。
燃烧过程产生的热能可以用于产生蒸汽，然后用于驱动蒸汽涡轮发电机产生电力。
燃烧产生的烟气则需要经过净化处理，以减少对环境的影响。
4.燃烧炉排放气体的净化：燃烧过程中产生的废气包含有害物质和颗粒物。
为了减少对环境的影响，燃烧炉排放的气体需要经过净化处理。
主要的净化方法包括干法净化和湿法净化。
干法净化主要通过过滤和吸附等方式去除颗粒物和有害气体。
湿法净化则是通过喷淋水或碱液来去除有害物质，例如酸性气体。
5.能源回收：以发电为目的进行垃圾焚烧的重要目标是回收能源。
燃烧排放的热能可以通过热交换装置进行回收。
热交换装置主要是将烟气中的热能转移到水中，生成蒸汽。
然后，蒸汽被传送到蒸汽涡轮发电机中，产生电力。
通过这种方式，垃圾焚烧发电实现了垃圾处理和能源回收的双重效益。
垃圾焚烧发电工艺流程的主要优点包括能够大幅减少垃圾的体积，减少对填埋场的需求，并能够产生更清洁的能源。
然而，也有一些缺点，例如焚烧可能产生有害物质和对环境产生影响。
因此，在进行垃圾焚烧发电时，必须严格控制和监测排放气体，以及进行有效的废气净化处理。
垃圾发电锅炉风烟系统
一、二次风系统
一次风流程
一次风（220℃）：垃圾坑→过滤网（二道）→一
次风机→蒸汽空气预热器（两级）→炉排下灰斗（ 风室）→炉排→燃烧室；
一次风系统
➢一次风系统：由变频器控制的一次风机提供一次风，一次风 通过蒸汽预热器预热,从而控制一次风温为200～230℃，强化 干燥和燃烧，同时可避免受热面低温腐蚀。 ➢蒸汽空预器分二级，一级为汽机一段抽气，另一路为汽包饱 和蒸汽。一次风通过8个风门挡板输送到焚烧炉，两个邻近的 区域对应一组炉排，控制每个区域的一次风量。 ➢一次风温度作为温度控制器（反向作用PID控制器）的过程 值，控制器输出调节汽包蒸汽进汽阀的位置，以控制一次风 温（温度值由操作员设置）。一次风压力作为压力控制器 （反向作用PID控制器）的过程值，控制器输出范围是0100%，并且控制着一次风机的速度，操作员设置压力的值。
活性炭喷射设备
活性炭作为吸附剂可吸附汞等重金属及 二恶英、呋喃等污染物。吸附后的活性 炭在袋式除尘器中和其它粉尘一起被捕 集下来，这样烟气中的有害物浓度就可 得到更严格的控制。
活性炭喷射设备由以下设备组成：
1、送风系统； 2、给料系统； 3、输送管路系统； 4、控制系统
活性炭喷射设备
布袋除尘系统：
本系统采用高压脉冲清灰布袋除尘器。滤袋采用100%PTFE针 刺毡覆膜滤料，该类滤料具有良好的防酸、碱、抗水解性能， 是一种优质的滤材，其最高耐温高达280℃。为防止除尘器底 部温度低引起结露和粘灰问题，除尘器的灰斗采取电伴热系统。
为了保护除尘器，防止布袋在开机时 出现结露现象，除尘器 配有热风再循环系统，开机后停用。
二次风流程
二次风（23℃）： 余热锅炉（炉顶+出渣机+垃圾坑+推料器）
