碳化钨
碳化钨粉(WC)是生产硬质合金的主要原料，化学式WC。全称为 Wolfram
Carbide, 也译作tungsten carbide为黑色六方晶体，有金属光泽，硬
度与金刚石相近，为电、热的良好导体。碳化钨不溶于水、盐酸和硫酸，
易溶于硝酸－氢氟酸的混合酸中。纯的碳化钨易碎，若掺入少量钛、钴
等金属，就能减少脆性。用作钢材切割工具的碳化钨，常加入碳化钛、
碳化钽或它们的混合物，以提高抗爆能力。碳化钨的化学性质稳定。 应用与用途 1. 大量用作高速切削车刀、窑炉结构材料、喷气发动机部件、金属
陶瓷材料、电阻发热元件等制得。 2.用于制造切削工具、耐磨部件，铜、钴、铋等金属的熔炼坩埚，
耐磨半导体薄膜。 3、用作超硬刀具材料、耐磨材料。它能与许多碳化物形成固溶体。
WC-TiC-Co硬质合金刀具已获得广泛应用。它还能作为NbC-C及TaC-C
三元体系碳化物的改性添加物，既可降低烧结温度，又能保持优良性能，
可用作宇航材料。
硬质合金对碳化钨WC
粒度的要求
不同用途的硬质合金采用不同粒度的WC(碳化钨)。硬质合金切削刀
具：比如切脚机刀片、V-CUT刀等精加工合金采用超细、亚细、细颗粒
WC，粗加工合金采用中颗粒WC，重力切削和重型切削的合金采用中、粗
颗粒WC做原料；矿山工具：岩石硬度高，冲击负荷大，采用粗颗粒WC，
岩石冲击小冲击负荷小采用中颗粒WC做原料；耐磨零件：当强调其耐
磨性、抗压和表面光洁度时，采用超细、亚细、细、中颗粒WC做原料，
耐冲击工具采用中、粗颗粒WC原料为主。 WC理论含碳量为6.128%(原子50%)，当WC含碳量大于理论含碳量，
则WC中出现游离碳(WC+C)。游离碳的存在，烧结时使其周围的WC晶粒
长大，致使硬质合金晶粒不均匀。碳化钨一般要求化合碳高(≥6.07%)，
游离碳(≤0.05%)，总碳则决定于硬质合金的生产工艺和使用范围。 正常情况下，石蜡工艺真空烧结用WC总碳主要决定于烧结前压块
内的化合氧含量。含一份氧要增加0.75份碳，即WC总碳=6.13%+含氧
量%×0.75(假设烧结炉内为中性气氛，实际上目前多数真空炉为渗碳气
氛，所用WC总碳小于计算值)。 目前我国WC的总碳含量大致分为三种：石蜡工艺真空烧结用WC的
总碳约为6.18±0.03%(游离碳将增大)。石蜡工艺氢气烧结用WC的总碳
含量为6.13±0.03%。橡胶工艺氢气烧结用WC总碳=5.90±0.03%。上述
工艺有时交叉进行，因此确定WC总碳要根据具体情况。 不同使用范围、不同Co(钴)含量、不同晶粒度的合金所用WC总碳
可做一些小的调整。低钴合金可选用总碳偏高的碳化钨，高钴合金则可
选用总碳偏低的碳化钨。总之，硬质合金的具体使用需求不同对碳化钨
粒度的要求也不同。
碳化钨泊松比
碳化钨泊松比
碳化钨（WC）是一种超硬材料，广泛用于切削工具、磨料和其他耐磨应用。碳化钨的泊松比是指在受到压缩或拉伸应力时，材料横向应变与纵向应变之比的负数。泊松比是描述材料横向变形相对于纵向变形能力的物理量，对于工程设计和材料科学研究具有重要意义。
碳化钨的泊松比并不是一个固定的值，它可以根据具体的制备工艺、晶体结构以及测试条件有所不同。一般而言，碳化钨的泊松比范围大约在0.21到0.27之间。这个值意味着当碳化钨受到轴向压力时，它会在横向方向上产生较小的膨胀。
值得注意的是，由于碳化钨的脆性，其泊松比可能会受到裂纹和缺陷的影响，因此实际测量值可能会有所波动。在进行精密工程设计时，了解材料的确切泊松比值是非常重要的，因为它会影响到材料在复杂应力状态下的行为。
在缺乏具体实验数据的情况下，通常会参考文献或数据库提供的典型值来估计碳化钨的泊松比。然而，为了获得最准确的材料性能参数，建议查阅最新的科研论文或者直接进行实验测量。
碳化钨涂层加工原理
碳化钨涂层加工原理
碳化钨这玩意儿可不得了呢。它呀，硬度超级高，就像一个小小的硬汉在材料世界里横冲直撞。那碳化钨涂层加工，简单来说，就像是给一个东西穿上一层超酷的铠甲。
咱们先得从原料说起。碳化钨可不是随随便便就能用的，得是那种高品质的碳化钨粉末。这粉末就像是一群小小的精灵，每个颗粒都有着自己的特性。这些粉末的粒度大小可是很有讲究的哦。如果颗粒太大，就像给东西穿上了一件特别粗糙的铠甲，不仅不美观，而且效果也不好。要是颗粒太小呢，又可能会有一些其他的问题，就像铠甲的小碎片，不太容易组合起来。
然后就是加工的方法啦。其中一种常见的就是热喷涂。想象一下，就像是拿着一把超级喷枪，把那些碳化钨粉末像子弹一样喷射出去。这个喷枪可神奇了，它能让粉末达到很高的温度。这时候的粉末就像是被点燃了小宇宙的超级战士，高速地冲向要被涂层的物体表面。当这些火热的粉末撞击到物体表面的时候，就会紧紧地黏附在上面。这就好比是一群热情的小粉丝，看到自己的偶像（要涂层的物体），就紧紧地抱住不撒手啦。
还有一种加工方法是化学气相沉积。这听起来就很高级对不对？其实呀，就是让一些含有碳和钨的气体在一定的条件下发生反应。这些气体就像是一群调皮的小魔法师，在一个特殊的魔法空间（反应室）里开始变魔术。它们在高温或者有催化剂的情况下，慢慢地生成碳化钨，然后就像一层轻柔的纱一样，均匀地覆盖在物体的表面。这个过程就像是给物体做了一次超级精致的美容，每一个角落都能被照顾到。
在碳化钨涂层加工的过程中，还有很多小细节需要注意呢。比如说表面的预处理。如果要涂层的物体表面不干净，有一些脏东西或者小坑洼，那就像在一张脏桌子上画画一样，涂层肯定是不完美的。所以得把表面清理得干干净净，就像给它洗了个超级舒服的澡，然后再把它打磨得滑溜溜的，这样碳化钨涂层才能更好地附着上去。 而且呀，涂层的厚度也是个关键因素。太薄了，就像穿了一件太薄的衣服，起不到很好的保护作用。太厚了呢，又可能会出现脱落或者其他的问题，就像穿了一件超级厚重的盔甲，行动都不方便啦。
碳化钨合金元素含量表
第 1 页 共 2 页 碳化钨合金元素含量表
（实用版）
目录
1.引言：碳化钨合金的概述
2.碳化钨合金的元素含量表
3.碳化钨合金的性能及应用
4.结论：碳化钨合金的重要性
正文
1.引言：碳化钨合金的概述
碳化钨合金，又称为钨钴合金，是一种以钨为主要成分，以钴为粘结剂的合金材料。碳化钨合金具有高硬度、高熔点、高抗拉强度和高热导率等优异性能，因此在工业领域具有广泛的应用。
2.碳化钨合金的元素含量表
碳化钨合金的主要成分是钨和钴，此外还含有一定量的碳、钼、铬等元素。以下是碳化钨合金的元素含量表：
- 钨（W）：约 85%-95%
- 钴（Co）：约 5%-15%
- 碳（C）：约 4%-8%
- 钼（Mo）：约 0.5%-2%
- 铬（Cr）：约 0.5%-1%
- 硅（Si）：约 0.1%-0.5%
- 锰（Mn）：约 0.1%-0.5%
3.碳化钨合金的性能及应用 第 2 页 共 2 页 碳化钨合金具有以下优异性能：
- 高硬度：碳化钨合金具有高硬度，可以抵抗磨损和刮擦。
- 高熔点：碳化钨合金具有高熔点，可以承受高温环境。
- 高抗拉强度：碳化钨合金具有高抗拉强度，可以承受高压力。
- 高热导率：碳化钨合金具有高热导率，可以有效传导热量。
因此，碳化钨合金在工业领域具有广泛的应用，如切削工具、冲头、模具、钻头等。
4.结论：碳化钨合金的重要性
碳化钨合金因其优异的性能，在工业领域具有广泛的应用，对于提高生产效率、保证产品质量具有重要意义。
碳化钨涂层成分表
碳化钨涂层成分表
1. 碳化钨 (WC)
碳化钨是一种硬质合金材料，由钨和碳在高温下反应合成。其具有优异的硬度和高温性能，良好的耐磨性和化学稳定性，广泛应用在制造切削工具、耐磨零件等领域。
2. 钴 (Co)
钴是一种具有铁磁性的金属元素，在高温下具有优异的抗腐蚀性和抗高温氧化性。在碳化钨涂层中，钴可以作为粘结剂和增韧剂，提高涂层的韧性和结合力。
3. 碳 (C)
碳是一种非金属元素，具有多种同素异形体，如石墨、金刚石等。在碳化钨涂层中，碳可以提高涂层的硬度和耐磨性，同时可以作为粘结剂和提高金属表面的润湿性。
4. 钨 (W)
钨是一种高密度、高熔点、高硬度的金属元素，在高温下具有优异的力学性能和抗腐蚀性。在碳化钨涂层中，钨可以提高涂层的硬度、耐磨性和抗腐蚀性。
5. 氧化物
氧化物是指由两种元素组成且其中一种元素是氧元素的化合物。在碳化钨涂层中，氧化物可以提高涂层的化学稳定性和抗氧化性能，同时可以作为粘结剂和增韧剂。
6. 内应力
内应力是指材料内部由于加工、冷却或自然因素等产生的应力。在碳化钨涂层中，内应力可以提高涂层的硬度和耐磨性，同时可以防止涂层开裂和脱落。
7. 硬度
硬度是指材料抵抗变形和破坏的能力。在碳化钨涂层中，硬度可以作为衡量涂层质量的重要指标，同时也影响涂层的耐磨性、抗腐蚀性和使用寿命。
8. 厚度
厚度是指碳化钨涂层在垂直于表面方向上的尺寸。在碳化钨涂层中，厚度可以影响涂层的机械性能和使用寿命，同时也可以影响涂层的热传导性能和粘结强度。
9. 结合强度
结合强度是指碳化钨涂层与基体材料之间的结合程度。在碳化钨涂层中，结合强度可以影响涂层的耐磨性、抗腐蚀性和使用寿命，同时也是衡量涂层质量的重要指标之一。
碳化钨化学式

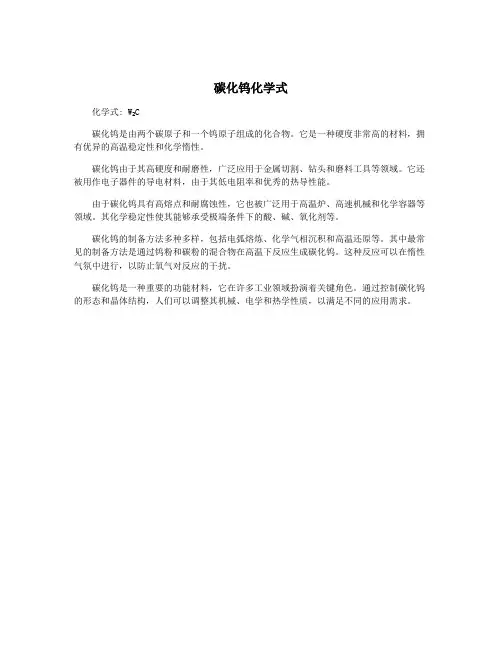

碳化钨化学式
化学式: W₂C
碳化钨是由两个碳原子和一个钨原子组成的化合物。它是一种硬度非常高的材料，拥有优异的高温稳定性和化学惰性。
碳化钨由于其高硬度和耐磨性，广泛应用于金属切割、钻头和磨料工具等领域。它还被用作电子器件的导电材料，由于其低电阻率和优秀的热导性能。
由于碳化钨具有高熔点和耐腐蚀性，它也被广泛用于高温炉、高速机械和化学容器等领域。其化学稳定性使其能够承受极端条件下的酸、碱、氧化剂等。
碳化钨的制备方法多种多样，包括电弧熔炼、化学气相沉积和高温还原等。其中最常见的制备方法是通过钨粉和碳粉的混合物在高温下反应生成碳化钨。这种反应可以在惰性气氛中进行，以防止氧气对反应的干扰。
碳化钨是一种重要的功能材料，它在许多工业领域扮演着关键角色。通过控制碳化钨的形态和晶体结构，人们可以调整其机械、电学和热学性质，以满足不同的应用需求。
碳化钨涂料工艺
碳化钨涂料工艺
碳化钨是一种具有高硬度、高耐磨性和高耐腐蚀性的材料，广泛应用于工业领域。由于其优异的性能，碳化钨也可作为一种涂层材料，涂覆在各种基材上，以增加其硬度、耐磨性和耐腐蚀性。下面我们将详细介绍碳化钨涂料的工艺。
一、准备基材
在开始涂装之前，需要对基材进行清洗，去除表面的油污、杂质和氧化皮等。然后进行预处理，如喷砂、酸洗等，以提高基材表面的粗糙度，增加涂层的附着力。
二、配制涂料
碳化钨涂料主要由碳化钨粉末、粘结剂和其他添加剂组成。根据所需的涂层厚度和性能，按照规定的比例将各组分混合在一起，充分搅拌均匀。碳化钨粉末的粒度和分布对涂层的性能有很大的影响，因此需要选择合适的碳化钨粉末。
三、涂装
涂装的方法有很多种，如刷涂、喷涂、电泳等。根据基材的形状和大小以及涂层的厚度和均匀性要求，选择合适的涂装方法。在涂装过程中，需要控制涂层的厚度和均匀性，避免出现涂层过薄或过厚的现象。同时，需要控制涂装温度和湿度，避免涂层出现开裂、起泡等问题。 四、后处理
涂装完成后，需要进行后处理，以提高涂层的硬度和耐磨性。常用的后处理方法有热处理和硬化处理。热处理是将涂层加热到一定温度，使粘结剂挥发或分解，留下碳化钨粉末在基材表面形成涂层。硬化处理是将涂层加热到一定温度，使碳化钨粉末熔融并扩散到基材表面形成致密的涂层。
五、检测与验收
最后，需要对涂层进行检测和验收。检测项目包括涂层的外观、厚度、硬度、耐磨性、耐腐蚀性等。通过这些检测项目的检测，可以评估涂层的质量和性能是否符合要求。如符合要求，即可验收通过；如不符合要求，则需要重新进行涂装或处理。
碳化钨涂料工艺是一个涉及到多个环节的复杂过程，需要严格控制每一个环节的质量和参数，以确保最终涂层的性能和外观达到要求。同时，由于碳化钨涂料的价格较高，因此在实际应用中需要综合考虑成本和性能因素，选择最适合的涂装方案。
碳化钨合金元素含量表 2
碳化钨合金元素含量表
摘要：
一、碳化钨合金概述
二、碳化钨合金元素含量表解析
1.碳（C）
2.钨（W）
3.铁（Fe）
4.钴（Co）
5.铬（Cr）
6.锰（Mn）
7.镍（Ni）
8.钼（Mo）
9.钛（Ti）
10.硼（B）
三、碳化钨合金应用领域
四、碳化钨合金性能优势及制备工艺
五、碳化钨合金市场前景与发展趋势
正文：
一、碳化钨合金概述
碳化钨合金，顾名思义，是一种以钨（W）为主要成分，碳（C）为主要合金元素的合金。它在工业领域具有广泛的应用，以其高硬度、高熔点、高热稳定性等优异性能而著称。碳化钨合金通常采用粉末冶金法制备，具有较高的密度和强度。
二、碳化钨合金元素含量表解析
1.碳（C）：碳在碳化钨合金中含量一般在0.5%-1.5%之间，碳含量的增加可以提高合金的硬度和强度，但过高的碳含量会导致合金塑性降低。
2.钨（W）：钨作为主要成分，含量一般在85%-95%之间。钨含量越高，合金的硬度和熔点越高。
3.铁（Fe）：铁含量一般在2%-5%之间，可以提高合金的硬度和强度，同时降低钨的熔点。
4.钴（Co）：钴含量一般在1%-3%之间，可以提高合金的硬度和抗氧化性能。
5.铬（Cr）：铬含量一般在1%-2%之间，具有提高合金耐磨性和抗氧化性的作用。
6.锰（Mn）：锰含量一般在1%-2%之间，有助于提高合金的硬度和强度。
7.镍（Ni）：镍含量一般在1%-3%之间，可以提高合金的塑性和抗氧化性能。
8.钼（Mo）：钼含量一般在1%-2%之间，具有提高合金硬度、强度和热稳定性的作用。
9.钛（Ti）：钛含量一般在0.5%-1.5%之间，可以提高合金的强度和热稳定性。
10.硼（B）：硼含量一般在0.01%-0.1%之间，具有显著的细化晶粒和提高合金硬度的作用。 三、碳化钨合金应用领域
碳化钨合金在工业领域具有广泛的应用，如切削工具、冲压模具、耐磨零件等。由于其高硬度、高熔点、高热稳定性等优异性能，碳化钨合金在高温、高压、高磨损环境下表现出良好的耐磨性和抗氧化性。
碳化钨与碳化二钨的生成条件
碳化钨与碳化二钨的生成条件
碳化钨（WC）和碳化二钨（W2C）是由钨（W）和碳（C）组成的碳化物。它们的生成通常涉及高温条件和适当的碳源。以下是关于碳化钨和碳化二钨生成的条件：
碳化钨（WC）的生成条件：
1. 高温反应：
• WC的生成通常需要高温条件。一种常见的方法是在高温下将钨与碳源反应，形成碳化钨。典型的温度范围为1500摄氏度以上。
2. 碳源：
• 碳源是碳化物生成的关键。碳可以来自各种碳质材料，如碳粉、石墨等。在反应中，碳与钨发生反应，生成碳化钨。
3. 惰性气氛：
• 在高温反应中，惰性气氛（例如氩气）通常被用来避免氧气的影响，防止氧化物的生成。
碳化二钨（W2C）的生成条件：
1. 高温反应：
• 碳化二钨的生成同样需要高温条件，一般在较高温度下进行。温度范围可能会略高于碳化钨，通常在1600摄氏度以上。
2. 碳源：
• 类似碳化钨，碳源仍然是生成碳化二钨的关键。碳与钨反应形成碳化二钨。 3. 反应时间：
• 反应时间可能是影响生成的因素之一。较长的反应时间可能有助于充分反应和生成碳化二钨。
4. 反应环境：
• 反应环境通常需要是非氧化性的，以防止氧化物的生成。因此，使用惰性气氛或真空条件可能有助于碳化二钨的形成。
总的来说，碳化钨和碳化二钨的生成条件涉及高温、适当的碳源以及惰性气氛等因素。这些条件可能因具体的实验或工业制备而异。
碳化钨生产工艺
碳化钨生产工艺
碳化钨（WC）是一种硬度极高的材料，常用于制作刀具、模具和磨料等工业产品。碳化钨的生产工艺主要包括原料制备、混合、干燥、烧结和后处理等步骤。
首先，原料制备是碳化钨生产的第一步。一般采用粉末冶金法，将钨粉和碳粉按一定的比例混合。钨粉是以钨矿石为原料经过矿石选矿、提炼和粉碎等过程制备得到的。碳粉则是以石墨为原料通过碳化反应制得。
然后，混合是将钨粉和碳粉按照一定的配方比例进行混合。混合有两种常见的方式，一种是机械混合，将钨粉和碳粉放入球磨机中进行混合，使钨粉和碳粉均匀分布；另一种是湿法混合，先将钨粉和碳粉分别与有机络合剂混合，然后进行混合。
接下来是干燥环节，将混合后的钨碳粉在高温下进行干燥，以去除残留的水分。干燥可以采用烘箱或者干燥室进行，温度和时间根据具体工艺要求进行控制。
烧结是碳化钨生产的关键步骤之一，通过高温下的加热处理将干燥后的钨碳粉烧结成块状。烧结温度一般在1400℃至1600℃之间，并且需要保持一定的时间，使得钨粉和碳粉发生化学反应，生成碳化钨。
烧结后，还要进行后处理，主要包括热处理和机械加工。热处理是将烧结体进行退火或者过烧处理，以调整材料的性能和减小内部应力。而机械加工是将热处理后的碳化钨进行切割、车削、打磨等工序，使其成为符合要求的最终产品。
总的来说，碳化钨的生产工艺包括原料制备、混合、干燥、烧结和后处理等几个主要步骤。通过合理控制这些步骤的参数和工艺要求，可以得到质量稳定的碳化钨材料。
粗晶碳化钨的生产方法
粗晶碳化钨的生产方法
目前粗晶碳化钨的生产方法主要有：
1.钨粉高温碳化高温长时碳化，可以使WC的晶格缺陷降至最低、微观应变最小，WC的塑性得到改善。这是目前国内的主要生产方式。碳化的温度不宜超过1800-1900℃，在超过1800℃，WC晶粒间易发生晶界融合长大，致使WC粒度分布不均。一些研究表明，降低原料钨的粒度，提高碳化温度，降低碳化时间，可以提高获得的WC品质。
2.氧化钨掺锂盐的中温还原和高温碳化该法原理为：通过加入添加剂，加速WO3还原过程中的挥发沉积速率，致使钨粉粒度在较低的温度下得以长大，用于钨粉长大的添加剂为锂盐，该法主要用于制取矿用合金和冷微模合金。
3.添加钴、镍高温碳化在钨粉配碳时加入少量钴、镍或它们的氧化物，可以改变碳化机理，提高碳化的速度，此种方法生产的粗晶WC的晶粒度受配钴量的影响极大，配钴量越大所得WC越粗。
4.添加钠盐法在APT中添加钠盐，然后在较高的温度下还原，可得粒度大于10μm的粗钨粉，再经高温碳化可得粗颗粒WC粉。该法还处于研究中，一些技术还不成熟。
5 .APT快速锻烧快速还原法此法的实质是将APT在850-1000℃下于氧化气氛中快速加热锻烧，然后在氢气炉中快速加热到1100-1300℃的温度下还原，用此种方法可制备粒度为25-36μm的钨粉。
6. 卤化物沸腾层氢还原法将钨的氯化物或氟化物在沸腾层中用H2还原。首先将H2和原始钨粉送入反应器底部，制成钨沸腾层，而卤化物蒸气由反应器上部通入反应器内，在给定的最佳温度下被H2还原成钨粉，并沉积在原始钨粉上，使原始钨粉逐渐粗化，定期有反应器内部卸出钨粉。用此种方法制备的钨粉粒度大于40μm。
7.粗晶铝热工艺通过高吸热反应使WC直接从钨精矿中生产出来，该法能生产高纯度、粗颗粒、大块、单相WC晶粒。
8.钨精矿熔盐碳化法（气体喷射法）首先在1050-1100℃的高温下，用Na2SiO3-NaCl熔盐将钨精矿分解，将所生成的Na2WO4-NaCl熔盐相同含有Fe、Mn、Ca的硅酸盐相分离，然后用甲烷喷入熔盐相中，生成粗晶WC。该法优点成本低，约为通常60%，缺点是杂质（Mo、Cr、Fe、Ni、Si）含量偏高，需要长时间的化学处理。
