交流接触器和直流接触器有什么区别
交流接触器和直流接触器有什么区别
This model paper was revised by the Standardization Office on December 10, 2020 交流接触器和直流接触器有什么区别
为什么不能不能互换
区别：
1、铁心不一样：交流接触器的铁心有彼此绝缘的硅钢片叠压而成，并做成双E形；直流接触器的铁芯多由整块软铁制成，多为U形；
2、灭弧系统不一样：交流接触器采用删片灭弧，而直流接触器采用磁吹灭弧装置。
3、线圈匝数不一样：交流接触器线圈匝数少通入的是交流电，而直流接触器的线圈匝数多通入的是直流电，交流接触器分断的是交流电路，直流接触器分断的是直流电路。交流接触器操作频率最高为600次/小时,使用成本低.而直流接触器操作频率可高达2000次/小时,使用成本高.
为何不能互换：
1、交流接触器在应急时可以代用直流接触器，吸合时间不能超过2小时（因为交流线圈散热比直流差，这是由它们的结构不同决定的），真的要长时间使用最好在交流线圈中串一电阻，反过来直流却不能代用交流接触器
2、交流接触器的线圈匝数少,直流接触器的线圈匝数多,从线圈的体积可以区分了对于主电路电流过大的情况(Ie>250A)的情况下,接触器采用串联双绕组线圈
直流继电器的线圈的电抗大，电流小。如果说接上交流电是不会损坏的，时合时放。可是交流继电器的线圈的电抗小，电流就大了，如果说接上直流电就会损坏线圈。 4、交流接触器的线圈匝数少，电阻较小，当线圈通入交流电时，将产生一个较大的感抗，此感抗远远大于线圈的电阻，线圈的励磁电流主要取决于感抗的大小。如果将直流电通入，则线圈就成为纯电阻负载，此时流过线圈的电流会很大，使线圈发热，甚至烧坏。所以，不能将交流接触器作为直流接触器使用。
交流接触器结构与工作原理
接触器
直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。
交流接触器的分类及基本参数
1．交流接触器的分类
交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。
①按主触点极数分 可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
②按灭弧介质分 可分为空气式接触器、真空式接触器等。依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。
③按有无触点分 可分为有触点接触器和无触点接触器。常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。
2．选择接触器的额定参数
根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。
1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。但为了方便和减少设备，常按实际电网电压选取。
2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。接触器类型可选用CJl0、CJ20等。
3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。为了保证电寿命，可使接触器降容使用。选用时，接触器额定电流大于电机额定电流。
接触器工作原理
接触器工作原理
接触器是电力拖动与自动控制系统中重要的一种低压电器，也是有触点电磁式电器的典型代表。
接触器按主触头通过电流的种类，可分为交流接触器和直流接触器两种。电磁接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件。
1.电磁铁的构造
电磁铁的构造图
2.电磁接触器的原理结构
用于接触器的E形铁心的功能
4.接触器的工作原理
交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作（触头系统是与动铁芯联动的），即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。
交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。
接触器的原理结构图
3.电磁接触器的实际结
交流接触器
（a）CJ10系列接触器 （b）CJX1系列接触器 （c）CJX1N系列机械联锁接触
（d）交流接触器的外形结构说明 （e）(f)接触器内部结构
接触器结构：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。
电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；
触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；
灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。
接触器的图形符号和文字符号
5. 常用接触器
(1)空气电磁式交流接触器 在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CJ0、CJl0、CJl2、CJ20、CJ21、CJ26、CJ29、CJ35、CJ40等系列交流接触器。
接触器的作用和工作原理
接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电
器。
目录
1基本介绍
2工作原理
3主要结构
4主要分类 基本介绍 在电工学上，因为可快速切断交流与直流主回路和
接触器（图1）
可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运
用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样
电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。
2工作原理
接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，
接触器（图2）
产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭
触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁
在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接
触器的工作原理跟温度开关的原理有点相似。
3主要结构
交流接触器利用主接点来开闭电路，
接触器（图3）
用辅助接点来导通控制回路。 主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个
「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选
择。为了使磁力稳定，铁芯的吸合面加上短路环。交流接触器在失电后，依靠弹
簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断
开。
20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电

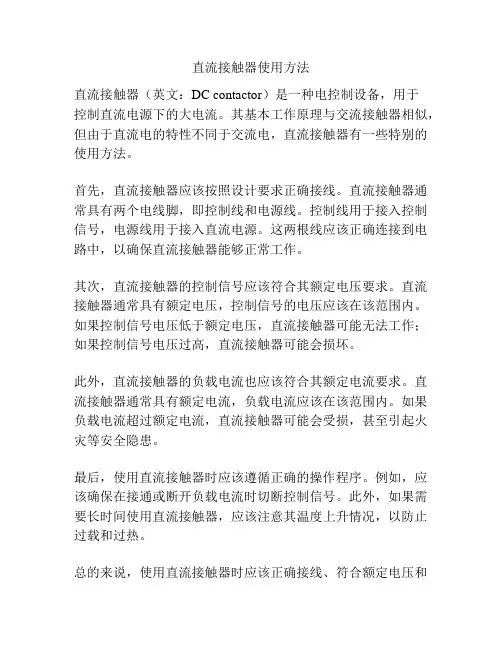

直流接触器使用方法
直流接触器使用方法
直流接触器（英文：DC contactor）是一种电控制设备，用于控制直流电源下的大电流。其基本工作原理与交流接触器相似，但由于直流电的特性不同于交流电，直流接触器有一些特别的使用方法。
首先，直流接触器应该按照设计要求正确接线。直流接触器通常具有两个电线脚，即控制线和电源线。控制线用于接入控制信号，电源线用于接入直流电源。这两根线应该正确连接到电路中，以确保直流接触器能够正常工作。
其次，直流接触器的控制信号应该符合其额定电压要求。直流接触器通常具有额定电压，控制信号的电压应该在该范围内。如果控制信号电压低于额定电压，直流接触器可能无法工作；如果控制信号电压过高，直流接触器可能会损坏。
此外，直流接触器的负载电流也应该符合其额定电流要求。直流接触器通常具有额定电流，负载电流应该在该范围内。如果负载电流超过额定电流，直流接触器可能会受损，甚至引起火灾等安全隐患。
最后，使用直流接触器时应该遵循正确的操作程序。例如，应该确保在接通或断开负载电流时切断控制信号。此外，如果需要长时间使用直流接触器，应该注意其温度上升情况，以防止过载和过热。
总的来说，使用直流接触器时应该正确接线、符合额定电压和电流要求，遵循正确的操作程序，以确保直流接触器能够安全、稳定地工作。
交流接触器-百科
交流接触器
编辑
交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品
目录
1基本介绍
基本组成
工作原理
使用接法
型号划分
2基本分类
电磁式交流接触器
永磁式交流接触器
3选用维护
选用
维护
4交流接触器选型
交流接触器用于直流的危害
5操作使用
八小时工作制
不间断工作制
短时工作制
断续周期工作制
不同要求分析
6节能技术
节电标准
节电产品分类
节电型交流接触器 1基本介绍
交流接触器，Alternating Current Contactor。
不同型号的适用范围：
1、CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。 产品符合GB 14048.4和IEC 60947-4-1等标准。
2、CDC3-9～110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V时额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。 符合标准：GB 14048.4、IEC 60947-4-1。
3、CJX1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。 产品符合GB14048.4和IEC60947-4-1等标准。
4、CDC7系列交流接触器使用于交流50Hz或60Hz，额定工作电压至660V,在AC-3使用类别下额定工作电压380V时?额定工作电流至95A的电力系统中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。并可与CDR7或其他适当的热继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载或断相的电路。 符合标准：GB 14048.4 IEC 60947-4-1 。
《电机与电气控制技术》第2版 习题解答 第五章 常用低压电器
13 《电机与电气控制技术》第2版 习 题 解 答
第五章 常用低压电器
5-1 直流电磁机构有何特点？
答 直流电磁机构具有如下特点：
1）直流电磁机构衔铁吸合前后吸引线圈励磁电流不变，但衔铁吸合前后吸力变化很大，气隙越小，吸力越大。
2）直流电磁机构吸引线圈断电时，由于电磁感应，在吸引线圈中产生很大的感应电动势，其值可达线圈额定电压的十多倍，将使线圈过电压而损坏，应设置放电电阻。
5-2 交流电磁机构有何特点？
答：交流电磁机构有如下特点：
1）交流电磁机构电磁吸力瞬时值是脉动的，在工频下，1s内有100次过零点，会引起衔铁的振动，产生噪音与机械损坏应加以克服。
2）交流电磁机构电磁吸力平均值基本不变，即平均吸力与气隙无关。
3）交流电磁机构在衔铁尚未动作时的线圈电流是衔铁吸合后线圈电流（额定电流）的十倍左右。所以交流电磁机构线圈通电后，若衔铁卡住无法吸合将因电流过大而烧坏线圈，或由于交流电磁机构频繁工作，即衔铁频繁吸合、打开再吸合，也将使线圈电流过大，线圈发热而烧坏线圈。
5-3 从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？
答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。
电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。
5-4 三相交流电磁铁有无短路环，为什么？
答：三相交流电磁铁无短路环。三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120°，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。
5-5 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？
交流接触器的工作原理
交流接触器的工作原理
在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。海关HS编码：85364100（主电路电压<=60V的接触器），85364900（60V1000V的接触器）
一、结构说明
交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。为了使磁力稳定，铁芯的吸合面加上短路环。交流接触器在失电后，依靠弹簧复位。另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。接触器具可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万次。
二、技术发展 交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什麼程度，普通的交流接触器还是有其重要的地位。
1、空气式电磁接触器：电磁接触器(英文:Magnetic Contactor)主要由接点系统、电磁操动系统、支架、辅助接点和外壳(或底架)组成。因为交流电磁接触器的线圈一般采用交流电源供电，在接触器激磁之后，通常会有一声高分贝的"咯"的噪音，这也是电磁式接触器的特色。80年代后，各国研究交流接触器电磁铁的无声和节电，基本的可行方案之一是将交流电源用变压器降压后﹐再经内部整流器转变成直流电源后供电，但此复杂控制方式并不多见。
电气考试课后题
1。04、常用的灭弧方法有哪些：多断点灭弧、磁吹式灭弧、灭弧栅、灭弧罩。
1.05、接触器的作用是什么?根据结构特征如何区分交、直流接触器?
答：接触器是用来接通或分断电动机主电路或其他负载电路的控制电器，用它可以实现频繁的远距离自动控制。
直流电磁机构：因其铁芯不发热，只有线圈发热，所以，直流电磁机构的铁芯通常是用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架,使线圈与铁芯直接接触,易于散热.
交流电磁机构:由于其铁芯存在磁滞和涡流损耗,这样铁芯和线圈都发热。通常交流电磁机构的铁芯用硅钢片叠哪而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型,这样有利于铁芯和线圈的散热。
1。06、交流接触器在衔铁吸合前的瞬间,为什么会在线圈中产生很大的电流冲击？直流接触器会不会出现这种现象？为什么?
答:交流接触器的线圈是一个电感,吸合前线圈内部没有铁心，电感很小，阻抗也就很小，
所以电流大；吸合后铁心进入线圈内部，电感量增大，阻抗增大,所以电流就降下来了.
直流接触器工作电流主要取决于其内部电阻，所以不会产生冲击电流。
1.07、交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题?为
什么?
答：交流电磁线圈接入直流电源时会通过很大的电流，很快会烧毁。因为交流线圈对交流电有感抗，而直流电没有感抗，交流线圈只有很小的直流电阻，所以会通过很大的电流。
若将直流接触器误接入交流电源上,直流接触器将不能正常工作：因阻抗增大，电流减小，吸力不足,启动电流降不下去，此外还有涡流存在。
1.08、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？
答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，实现三相交流电动机的过载保护。电动机为Y形接法可用不带断相保护的三相式热继电器；电动机是△形接法必须采用带断相保护的热继电器。原理:如果热继电器所保护的电动机为Y形接法，当线路发生一相断电时,另外两相电流便增大很多。由于线电流等于相电流，流过电动机绕组的电流和流过热继电器的电流增加的比例相同，因此普通的两相或三相热继电器可以对此做出保护。如果电动机是△形接法，发生断相时,由于电动机的相电流与线电流不等,流过电动机绕组的电流和流过热继电器的电流增加比例不相同，而热元件又串联在电动机的电源进线中,按电动机的额定电流即线电流来整定,整定值较大.当故障线电流达到额定电流时，在电动机绕组内部，电流较大的那一相绕组的故障电流将超过额定相电流，便有过热烧毁的危险.所以,三角形接法必须采用带断相保护的热继电器。
交流接触器
交流接触器型号
例CJ10-20 C-表示接触器 J-表示交流 10-表示设计序号
20-表示主触头额定工作电流
还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。
用CJ10--20的接触器，三相，电压380伏，电流20安
施耐德接触器:LC1-D09M5C型号含义： LC
1----TeSys系列单个接触器
D----
09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）
M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-660
5----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈
C----SSIC制造（9~620A）
特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。
GC5系列交流接触器主要适用于50Hz（60HZ）额定工作电压至660V，额定工作电流至9A的电路中，供远距离接通和分断电路之用，并可与适当的热继电器组成电动机启动器，以保护可能发生过载的短路。
[符合标准]
GB14048.1 IEC60947-1 低压开关设备和控制设备总则
GB14048.4 IEC60947-4低压机电式接触器和电动机启动器
GB14048.5 IEC60947-5控制电路和开关元件 机电式控制电路电器
GB14048.5 IEC60947-5控制电路和开关元件 机电式控制电路电器
[结构型式]
和LC1-E系列接触器相比，具有结构先进，体积小，重量轻、功耗小、寿命长、安全可靠技术性能指标高等特点。
电气控制复习题
电气控制复习题
一、填空题
2、电磁式低压电器的基本结构是 （ 电磁机构 、 触头系统 、和 灭弧装置 ） 。
4.常用的灭弧方法有：（ 吹弧、拉弧、长弧割短弧、多断口灭弧）
5. 刀开关安装时，瓷底应与地面垂直 ( 手柄向上 ) ，易于灭弧，不得
(平装) 或倒装。倒装时手柄可能因自重落下而引起误合闸，危及人身和设备安全。
6. 自动空气开关集控制和多种保护功能于一身，除能完成接通和分断电路外，还能对电路或电气设备发生的 （短路、 过载、 欠压失压 ） 等故障进行保护。
7. 行程开关又称限位开关或位置开关，它利用生产机械运动部件的碰撞，使其内部 （触头 ）动作，分断或切换电路，从而控制生产机械 （自动停止）
、（反向运动）或（变速运动） 状态。
10. 接触器的作用是能频繁的 （接通）或（分断）交直流主电路，实现远距离控制
11. 欠电压、过电压和零电压继电器，应 （与电源并联）在电路中以反映电路中
（电压 ） 的变化。其线圈匝数 （多） 导线细，线圈阻抗 （大
）。
12. 通电延时继电器的动作过程是通电时延时触头 (延迟) 动作，延时
(一段时间) 后才动作，但瞬时触头 (立即) 动作，断电时无论延时触头还是瞬时触头都立即 （复位）。
13. 熔断器主要用作短路保护。类型有 (插入式、螺旋式 ，有填料密封管式 和无填料密封管式，自复式)
14. 热继电器主要由 (导板、顶头和杠杆) 三部分组成。在电路中用作电动机的(过载和断相) 保护，文字符号为 （FR）。
15. 速度继电器主要用于笼型异步电动机的反接制动控制。其文字符号为 (KS)
1.降压起动的目的是 (减小起动电流从而不影响电网电压，电磁转矩很小，不能带大负载)。
2.笼型异步电动机降压起动的方法有： (定子串电阻降压启动，星三角降压启动,自耦变压器降压启动，软启动器降压启动）等四种形式。
