2018年中考物理作图题专题训练(含答案)
1 2018年中考物理作图题专题训练 1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置． 2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置． 3、如图所示，光射在水面上，在图中画出反射光线．
1. 2. 3. 4、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路． 5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线） 6、画出下图中从A点出发，经平面镜反射后经过B的光线．
4. 5. 6. 7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径． 8、作图题：一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示，请在图中画出它的入射光线和反射光线的大致方向．
7. 8. 9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜． 10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线． 11、如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线． 2
9. 10. 11. 12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线． 13、请在图中画出经过透镜折射后的光线．
12. 13. 14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图． 15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F 的示意图． 16、图甲所示是一吊灯悬挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
14. 15. 16 17、一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）． 18、如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图． 19、如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F浮的示意图．
17. 18. 19. 20、如图所示为钓鱼竿钓鱼的示意图，O为支点，画出F1、F2的力臂L1和L2． 3
21、如图所示，在杠杆 AB 上挂了一个重为 G 的物体，为使杠杆在图中的位置静止。请在杠杆上画出最小的动力 F 和它的方向。 22、在图中，请根据杠杆的平衡条件作出拔钉子时所用最小动力F的示意图和它的动力臂L1．
20. 21. 22. 23、（1）画出杠杆的动力臂和阻力臂 （2）如图2所示，请在图中作出使杠杆平衡最小的力F．
23. 24、如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，当与连杆相连的B点向上运动时，画出作用在手柄A点的最小动力F1及动力臂L1和B点所受的阻力F2． 25、如图所示是小明使用一杆秤称物体质量的情境．请画出秤砣绳对秤杆拉力F1的力臂L1和秤钩对秤杆的拉力F2的示意图．
24. 25. 26、如图所示，要用向下的力提升重物，请画出滑轮组绳子的绕法． 27、请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人用力往下拉绳使重物升起。 28、按要求连接滑轮组． 4
26. 27. 28. 29、图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法． 30、如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线
29. 30. 31、如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：
31. 32、在图中标出磁感线的方向和小磁针的N极． 33、将图中的电磁铁连入你设计的电路中（在方框内完成），要求： （1）电路能改变电磁铁磁性的强弱； （2）使小磁针静止时如图． 34、如下右图，根据图中通电螺旋管的N极，请标出磁感线的方向和小磁针的N极，并在括号内标出电源的正、负极。 5
32. 33. 34. 35、运用知识解决问题 请根据图甲电路图，连接好图乙实物电路．
35. 36、试根据实物图在虚线框内画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
36. 2018年中考物理作图题专题训练(解析及答案） 1、【考点】作光的反射光路图． 【分析】本题有两种作法： 第一种作法：根据反射光线反向延长过像点，作出发光点的像点S′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置，补出入射光线． 第二种作法：根据光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，作出两条反射光线的入射光线，交点即为发光点的位置． 【解答】解：第一种作法：先将两条反射光线CA、DB反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为发光点的位置，并连接SC、SD画出入射光线，如图所示：第二种作法：先过C点垂直镜面作出法线，在法线左侧指向入射点画出入射光线，注意反射角要等于入射角，同理画出反射光线DB的入射光线，两条入射光线的交点S即为发光点S的位置，如图所示： 6
1. 2、【考点】作光的反射光路图． 【分析】首先要知道光的反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；其次能根据反射定律作出两条反射光线的入射光线，确定交点为发光点S的位置． 【解答】解：过两个反射点垂直镜面作出两条法线，根据反射角等于入射角作出两条入射光线，交点为发光点S所在的位置． 如图所示： 3、【考点】作光的反射光路图． 【分析】根据光线的反射定律，反射光线、入射光线和法线在同一平面上，反射角等于入射角．反射光线和入射光线分居法线两侧． 【解答】解：过入射光线和水面的交点作一条垂直于水面的法线，根据反射角等于入射角，在法线的另一侧，可作出反射光线，并且标出反射光线的方向，如图所示： 4、【考点】作光的反射光路图． 【分析】根据平面镜成像的特点可知，物与像关于镜面对称，首先作出像点S′的物点S，连接PS′，与镜面的交点为入射点，再画出入射光线SO． 【解答】解：作出像点S′的物点S，连接PS′，与镜面的交点为入射点O，再连接SO，画上箭头，如下图所示：
2. 3. 4. 5、【考点】平面镜成像的相关作图． 【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像． 【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图： 【考点】平面镜成像的相关作图． 6、【考点】作光的反射光路图；平面镜成像的相关作图． 【分析】根据平面镜成像的原理，反射光线就像是从像点发出的一样，所以我们可以先找到发光点的像，连接像点与B点即可找到经过B点的反射光线． 【解答】解：作发光点A在平面镜中的像A′．连接A′B，A′B与镜面的交点即为入射点．由入射点指向B的射线为反射光线．连接A点与入射点，由A点指向入射点的线段即为入射光线．故答案为： 7
5. 6. 7、【考点】作光的折射光路图． 【分析】（1）先过入射点作出法线，然后根据入射光线、反射光线以及法线在同一平面内，并且入射角等于反射角，画出反射光线； （2）根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向． 【解答】解： 过入射点作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示： 8.（1）由题意可知，光由空气斜射进入水中，根据光的折射定律可知，折射光线向靠近法线方向偏折，根据折射角小于入射角画出入射光线的大致方向； （2）画出了入射光线，由光的反射定律可知，反射角等于入射角，据此画出反射光线；如
图所示： 7. 8. 9、【考点】透镜的光路图． 【分析】根据入射光线和折射光线的特点判断出光线是会聚的还是发散的，来确定透镜的类型． 【解答】解：由给出的光线可知，原本向中间会聚的光线经透镜折射后变得平行不再会聚，故虚线框内是凹透镜． ，如下图所示： 10、【考点】透镜的光路图． 【分析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图． 【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点．过光心的光线经凸透镜折射后传播方向不改变．如图所示： 11、【考点】透镜的光路图；作光的折射光路图． 【分析】（1）根据折射光线的特点，可以画出对应的入射光线． （2）折射与入射的关系：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角． 【解答】解：（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线．故画图如下 （2）过入射点垂直界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：
初中物理中考光学专项练习(作图题)1001-1100(含答案解析)
初中物理中考光学专项练习（作图题)1001-1100（含答案解析) 学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，AO是由空气斜射向水面的一条光线，光线与水面的夹角为30°，请画出反射光线(标明反射角的大小)及折射光线的大致方向。
（___________）2．入射光线平行于主光轴，画出通过凸透镜后的折射光线．（___）3．如图所示，S是光源，MN是不透明物体，AB是白屏，请画出MN在屏上的影子．（_______）4．根据光的反射定律，请在图中画出反射光线并标出反射角。
（____）5．根据平面镜成像的特点，在图中画出物体AB在平面镜MN中成的像A′B′。
（________）6．如图，汽车作为重要的交通工具，已经成为人类生活中不可或缺的一部分。
细心观察一下，我们发现，各种式样的挡风玻璃突出表现了汽车外观设计对于交通安全的重要性，其中轿车前边的挡风玻璃做成倾斜的，请作出图乙中物体AB在平面镜中所成的像。
（______________）7．在图中的虚线框内填入适当的透镜8．画出如图中入射光线AO的反射光线，并标上反射角的度数。
9．如图所示，AB为某光线经过平面镜后的反射光线，请在图中画出与AB对应的入射光线和AB经凸透镜后的折射光线。
（________）10．如图所示，有一束与水平面成30 角的光斜射入鱼缸的水中，发生反射和折射现象，请你画出反射光线并标出反射角，并大致画出折射光线的路径。
（______）11．根据平面镜成像的特点画出图中物体AB在平面镜中所成的像A′B′.要求保留作图痕迹。
（_____）12．如图所示，透镜的焦点与杯中水面的中心点重合．一束平行于凸透镜主光轴的光线，经凸透镜折射后射入盛水的杯中，在杯底形成光斑．画出这束光线的光路图．13．在图中，画出光线AO从空气斜射入水中的大致折射光线，并标出折射角γ．（_______）14．如图所示，A点为路灯的一发光点，MN为灯下站立着的人，请作出人在路灯下的影子。
物理中考光学力学电磁学作图题大全(附解析)
作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。
绵阳市2018年中考物理试题(含解析)
2018年四川省绵阳市中考物理试卷参考答案与试题解析一、选择题（每小题3分，共36分）1．指南针是我国四大发明之一，《论衡》记载：司南之杓，投之于地，其柢指南。
如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方。
司南长柄所指方向是（）A．地理南极，地磁北极B．地理南极，地磁南极C．地理北极，地磁北极D．地理北极，地磁南极【分析】（1）地球本身是一个巨大的磁体，地球周围的磁场叫做地磁场；（2）指南针是根据地磁场的作用工作的，地磁的南极在地理的北极附近，而地磁的北极在地理的南极附近，再根据磁极间的作用规律，可判断指南针的指向。
【解答】解：地球本身是一个大磁体，司南是用天然磁石磨制成的勺子，即其实质就是一块磁铁，在地球的磁场中受到磁力的作用，其静止时其勺柄指向南方，即指南的南极用S表示；地理上的南极是地磁的北极，故长柄所指方向是地理北极，地磁南极。
故ABC错误、D正确。
故选：D。
【点评】本题考查了磁场和地磁场，磁场是一种真实存在的物质，对于磁场的认识，我们是通过它对其他物体的作用来认识的。
2．在门窗关闭的空教室里说话，会感到声音比在门窗打开放有桌椅的教室里声音响亮，原因是（）A．声音的响度大些 B．声音的音调高些C．声音与回声分开了D．声音与回声混在一起了【分析】回声是声音被障碍物反射而形成的；门窗关闭，回声和原声混在一起能加强原声；桌椅表面粗糙不平吸收声音，减小响度。
【解答】解：教室的长与宽约8m左右，在空教室讲话时，声音经墙壁反射回仅需0.04s左右，当回声比原声到达耳内的时间差低于0.1s时，原声与回声混在一起使声音加强，这就是空教室内讲话声特别响的原因；开着窗声音会传出室外减小响度，教室内放有桌椅，声音传播过程中会桌椅等物质吸收，使声音能量大大减少，这样一来即使有回声，也因能量变小而使声音变弱。
故ABC错误、D正确。
故选：D。
【点评】本题考查的是回声，回声是声音的反射形成的，在学习声音的知识，应该让学生们从基础知识和实际生活入手。
初中物理中考光学作图题专题训练 (7)(含答案解析)
中考光学作图题专题训练 (7)1．根据图中的入射光线，画出相应的折射光线。
（_____）2．根据平面镜成像的特点，在图中画出物体在平面镜中的像。
（________）3．在图中，一束光射向平面镜 MN，请画出法线和反射光线，并标出反射角。
（______）4．如图为一半圆柱形透明玻璃的横截面，水平面 AOB 镀银（反射光），O表示半圆截面的圆心，一束光在横截面内从M点入射，从N点射出，请准确画出光路图（虚线为该点的法线）。
5．（1）如图所示，S为光源，MN为不透光的木板,作出木板右侧光线射不到的区域（用阴影表示）。
（________）（2）在图乙中利用光线作出烛焰AB在塑料薄膜上像（保留作图痕迹）。
（________）6．“井底之蛙”这个成语大家都很熟悉，图中A点代表青蛙所在位置，请根据光的相关知识画出青蛙所能看到“天空”的范围。
（______）7．一束光从空气斜射到水面上，请画出反射光线和折射光线的大致位置。
（___）8．如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛．请画出光的传播路径（_____）9．小王在A点看到水中物体S的像在S′点，请你画出一条看到物体像S′的光路图。
（_________）10．如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
11．( ·自贡)有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。
请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置；（3）光线a经过凸透镜后的折射光线。
12．如图所示，F为焦点，O为光心，有两束光线射向凸透镜，请完成光路。
（_________）13．请完成图中各光线通过凸透镜的光路图。
（____）14．如图，画出通过透镜的折射光线。
（______________）15．完成光路（______）16．完成图中光通过透镜时的光路图。
2018年江苏省南京市中考物理试卷(含答案)
2018年江苏省南京市中考物理试卷一、选择题（本题共12小题，每小题2分，共24分。
每小题给出的四个选项中只有一个选项符合题意）1．（2分）了解物质的物理属性，对于生产、生活都具有重要的意义，以下事例中利用物质透光性的是（）A．拉力器上的弹簧B．连接在电路中的碳棒C．能吸引铁钉的磁体$D．阳台窗户的玻璃2．（2分）下列措随不符合安全用电规范的是（）A．用湿布擦抹正在工作的台灯B．用电器的金属外壳接地C．用电器的开关装在火线上D．使用测电笔时，手接触笔尾的金属电极3．（2分）关于声现象的描述，下列说法中正确的是（）A．“闻其声而知其人”是根据声音的响度来区分的B．超声波能粉碎人体内的“结石”说明声波具有能量￥C．中考期问建筑工地夜间停止施工，是在传播过程中减弱嗓声D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变大4．（2分）下列现象对应的物态变化正确的是（）A．饮料杯中的冰块体积逐渐变小一液化B．冬天窗户玻璃上的冰花一凝固C．打开冰箱门时，门的附近出现“白气”一汽化D．冬天，冰冻的衣服也能晾干一升华5．（2分）关于粒子和宇宙，下列认识中正确的是（）A．分子间只存在引力不存在斥力B．面包可以被捏扁说明分子间有空隙·C．美味住肴香气扑鼻说明分子在运动D．银河系、地球、原子核、分子是按照尺度由大到小的顺序排列的6．（2分）汽车紧急刹车时，轮胎温度急剧升高，内能增大，图中四个事例中改变物体内能的方式与之相同的是（）A．钻木取火B．金属勺放在热汤中C．食品放入冰箱内D．>物体放在取暖器旁7．（2分）下列现象中，能用惯性知识解释的是（）A．载重汽车装有许多车轮B．拍打刚晒过的被子，灰尘脱落C．手中的石头释放后，下落得越来越快D．汽车在结冰的路面行驶时，车轮上缠绕铁链8．（2分）在粗糙程度相同的水平面上，手推木块向右压缩轻质弹簧至图甲所示位置；松手后，木块最终静止在图乙所示位置。

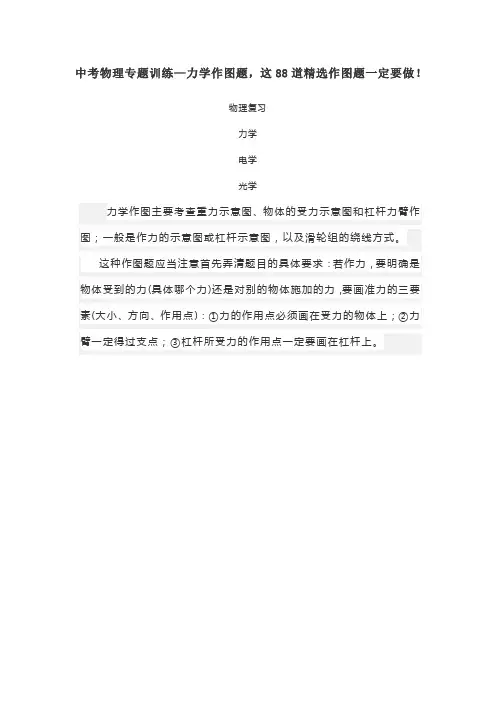

中考物理专题训练—力学作图题,这88道精选作图题一定要做
