收音机的焊接、组装与调试
教学过程设计：（按时间顺序列出）项目载体：中夏牌S66E型收音机套件（六管超外差式）第1-3课时：超外差式收音机原理介绍第一部分：声波与电磁波【声波】声波声音是辐射振动产生的疏密波。
人们说话时，声带的振动引起周围空气共振，并以340米/秒的速度向四周传播，称为声波。
【声波频率】声波频率在20Hz—20kHz范围内，人能够听到。
【声波传递途径】声波只有依赖媒质传递，在不同的媒质中传递的速度不同。
声波在媒质中传播产生发射的散射，声音强度随距离增大而衰减，因此，远距离声波传送必须依靠载体来完成，这个载体就是电磁波。
【电磁波】电磁波是电磁振荡电路产生的，通过天线传到空中去，即为无线电波。
电磁波的传送速度为光速（3×108米/秒）。
当无线电波在地球表面传送时，其延时效应微乎其微。
因此，选择电磁波作为载体是非常理想的。
【无线电的发射和接收】广播节目的发送是在广播电台进行。
广播节目的声波，经过电声器件转换成声频电信号，并由声频放大器放大；振荡器产生高频等幅振荡信号；调制器使高频等幅振荡信号被声频信号所调制；已调制的高频振荡信号经放大后送入发射天线，转换成无线电波辐射出去。
无线电广播的接收是由收音机实现的。
收音机的接收天线收到空中的电波；调谐电路选中所需频率的信号；检波器将高频信号还原成声频信号(即解调)；解调后得到的声频信号再经过放大获得足够的推动功率；最后经过电声转换还原出广播内容。
综上所述，可以把无线电通信(广播也属于无线电通信范畴)的发送和接收概括为互为相反的三个方面的转换过程，即：传送信息--低频信号、低频信号--高频信号、高频信号--电磁波。
利用无线电波作为载波，对信号进行传递，可以用不同的装载方式。
在无线电广播中可分为调幅制、调频制两种调制方式。
一、振幅调制，简称调幅（AM:Amplitude Modulation）目前，调幅制无线电广播分做长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。
1．长波（LW:Long Wave）（频率：150kHz—415kHz）2．中波（MW:Medium Wave）（频率：535kHz—1605kHz）3．短波（SW:Short Wave）（频率：1.5MHz—26.1MHz）我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段的电磁波主要靠地波传播，也伴有部分天波；短波广播使用的频段的电磁波主要靠天波传播，近距离内伴有地波。
二、频率调制，简称调频（FM：Frequency Modulation）调频制无线电广播多用超短波(甚高频)无线电波传送信号，使用频率约为87MHz-108MHz，主要靠空间波传送信号。
（我院频率是87.5MHz，滨海学院是88和91MHz）目前，地面的广播电视分做VHF(甚高频或称米波)和UHF(特高频或称分米波)两个频段。
在我国，VHF频段电视使用的频率范围是48.5MHz-300MHz，划分成1-12频道，UHF频段使用的频率范围是470MHz-956MHz，划分成：13-68频道。
它们基本上都是靠空间波传播的。
国际上规定的卫星广播电视有6个频段，主要频段是12kMHz，也是靠空间波传播。
调频（FM）广播频率是在VHF波段中划分出的一段，规定专门用于广播。
电视信号的传播也采用调频方式，由于原理相近，因此可将调频收音机接收头作部分改动，使得收音机不仅能覆盖87—108MHz波段，还能达到更低频率或更高频率，这样就能接收到电视伴音。
调幅和调频两种方式，各有其优缺点：所谓全波段收音机，应包括以上各波段，覆盖全部频率范围。
所谓多波段收音机，是指其接收范围没有完全覆盖所有波段。
为使短波的频率调整更准确、更为容易，多波段收音机又将短波波段分为若干频段SW1、SW2、SW3……通常分为七段。
第二部分：调制将音频信号加载在高频载波信号（通常用正弦波）上，经过高频放大后，通过天线发送出去，就形成无线电广播。
音频信号加载到载波信号上的过程，称为调制。
根据调制方式不同，分成调幅（AM ）和调频（FM ）。
一、调幅 所谓调幅，就是使载波的振幅随着调制信号的变化规律而变化，其实质就是将调制信号频谱搬移到载波频率两侧的频率搬移过程。
经过调制后的高频已调波，其波形和频谱都与原来的载波不同，因此调制过程也就是波形和频谱的变换过程。
调幅波的特点是载波的振幅受调制信号的控制作周期性的变化。
其变化的周期与调制信号的周期相同，而振幅的变化与调制信号的振幅成正比。
设调制信号为 U Ω(t)=U Ωm cos Ωt 式中， U Ωm 调制信号电压振幅 Ω为调制信号角频率（Ω=2πf ）载波信号为 U C (t)=Ucmcos ωct 式中, Ucm 为载波电压振幅ωc 为载波信号角频率(ωc=2πfc)则调幅波的表示为: U AM (t)=Umo(1+macos Ωt)cos ωct ①式中,ma 称为调制度或调制系数。
它是调幅波振幅最大变化量与载波振幅Umo 的比值。
正常情况下ma ≤1，通常以百分数表示。
根据①式可画出单音调制时调幅波的波形图，如下图所示。
从调幅波形可见，它保持着高频载波的频率特性，调幅波振幅的包络变化规律与调制信号的变化规律一致。
即当调制信号最大时，调幅波振幅最大； 而当调制信号负的绝对值最大时，调幅波振幅最小。
调幅波振幅的平均值即是载波振幅。
二、调频使载波频率按照调制信号幅值的改变而改变的调制方式叫调频。
就是使载波的瞬时频率随调制信号的规律而变化。
已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。
已调波的振幅保持不变。
调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM 表示。
设调制信号为 U Ω（t ）= U Ωm cos Ωt 载波信号为 U C （t ）= U Cm cos ωC t调频时，载波电压振幅度Ucm 不变，而载波瞬时间频率则随调制信号规律变化，即为ω(t)=ωc + K f U Ω(t)=ωc+Δω(t)式中ωc 为载波角频率，又称为调频波中心频率；K f 为比例常数，表示载波频率变化随调制信号变化的程度大小。
其值由调频电路决定，单位是弧度/秒•伏（rad/s •v ）；Δω（t ）= K f U Ω(t)为瞬时角频率相对于中心频率的频率偏移，简称频偏。
调频后载波瞬时相位也会产生变化，其瞬时相位为())()()(00t t dt t U k t dt t t c tt f c ∆Φ+=+==Φ⎰⎰Ωωωω式中，ωct 为未调频时载波相位；()τd t U K t t f )(0⎰Ω=∆Φ 为调频后，瞬时相位相对于t c ω 的相位偏移。
调频波的数字表示式为()])(cos[0dt t U K t U t U tf c FM ⎰Ω+=ω ②根据②式可画出调频波的波形图，如下图所示。
从调频波形可见，调频波振幅保持不变。
调频波的频率跟随信号的变化规律而改变。
即当调制信号幅度最大时，调频波最密，频率最大；而当调制信号负的绝对值最大时，调频波最稀疏，频率最低。
第三部分：超外差式收音机原理一、 最简收音机原理图中LC 谐振回路是收音机输入回路，改变电容C 使谐振回路固有频率LCf π21=与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压V AB 最大，将该电波接收下来。
经高频放大电路放大后，通过由二极管D 和滤波电容C 1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。
这就是最简AM 收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。
由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段535kHZ —1605kHZ 获得一致放大是很困难的。
因此用超外差接收方式来代替高放式收音机。
二、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz 或455KHz ）调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
在广播、电视、通讯领域，超外差接收方式被广泛采用。
在超外差的设计中，本振频率高于输入频率。
用同轴双联可变电容器，使输入回路电容C 1-2和本振回路电容C 1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即：如接收信号频率是：600kHz ，则本振频率是1055kHz ；1000kHz ，则本振频率是1455kHz ； 1500kHz ，则本振频率是1955kHz ； 由于谐振回路谐振频率LCf π21=，f 与C 不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f 与C 近似成线性变化，保证f 本振-f 信号=f 中频为一固定中频信号。
超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。
比较起来，超外差式收音机具有以下优点：（1） 接收高低端电台（不同载波频率）的灵敏度一致； （2） 灵敏度高；（3） 选择性好（不易串台）。
调幅收音机原理框图：其中：AGC 为自动增益控制电路，中放电路增益受AGC 自动增益控制，以保持在电台信号不同时，自动调节增益，获得一致的收听效果调频收音机原理框图：调频的接收天线以耳机的地线替代，也可直接插上配给的天线ANT ，二者工作原理相同。
调频广播的高频信号输入回路直接经电容C 、L 组成的LC 振荡回路，实际上构成一带通滤波器，其通频带为88MHz —108MHz 。
在集成块内部接受的调频信号经过高频放大，谐振放大。
被放大的信号与本地振荡器产生的本振信号在内部进行FM 混频，混频后输出。
FM 混频信号由FM 中频回路进行选择，提取以中频10.7MHz 为载波的调频波。
该中频选择回路由10.7MHz 滤波器构成。
中频调制波经中放电路进行中频放大，然后进行鉴频得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。
此外，因在调频波段未收到电台信号时，内部增益处于失控而产生的噪声很大。
为此，通过检出无信号时的控制电平，控制静噪电路工作，使音频放大器处于微放大状态，从而达到静噪功能。
第四部分：项目载体中夏S66E型六管收音机，原理图如下：其中：1、调谐回路是由可变电容 C A、C B和天线线圈 T1 组成。
调节可变电容C可使LC的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号。
2、变频回路由混频、本机振荡和选频三部分电路组成。
变频作用：变频级是以晶体管 VT1 为中心，它兼有振荡、混频两种作用。
HX203AMFM收音机的组装与调试报告
1.项目设计目的1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
2.能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
3.学习并掌握超外差收音机的工作原理4.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
5.了解电子产品的焊接、调试与维修方法。
初步学习调试电子产品的方法，提高动手能力。
2.收音机原理简述收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
超外差式收音机的基本组成如图所示：由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。
465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。
1．AM 工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。
本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的。
混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。
收音机的装配与调试PPT课件
第18页/共75页
焊接操作的正确姿势：
焊接中应保持烙铁距离口鼻的距离不少于30cm。 电烙铁的握法：a)反握法 b)正握法 c)握笔法
焊锡丝的拿法：a)连续焊锡丝拿法 b)断续焊锡丝拿法
第19页/共75页
焊接步骤：
焊接时间(6秒)： 预热、上锡、保持 正确焊接顺序：
日本丰田汽车创始人丰田喜一郎有一句名言：“技术 人员不了解现场，产品制第造3页就/共无75页从谈起”。
✓ 掌握电子元器件的基本知识 ✓掌握正规化的装配和焊接技术 ✓了解印制电路板的设计和制作 ✓了解收音机的基本常识 ✓掌握电子产品规范化的调试方法和步骤 ✓故障诊断和排除方法
第4页/共75页
元器件
离别的色 环稍远。
第34页/共75页
电阻器的选择和使用：
• 按不同的用途选择电阻的种类； • 额定功率的选择； • 正确选取阻值和允许偏差； • 根据电路特点选择； • 注意最高工作电压的限制； • 较大功率的电阻器应采用螺钉和支架固定，以防折断引线或造 成短路； • 焊接电阻器时动作要快，不要使电阻器长期受热，以免引起阻 值变化。 • 电阻器的功率大于10W时，应保证其有足够的散热空间； • 电阻器在存放和使用过程中，要保持漆膜的完整，因为漆膜脱 落后，电阻器的防潮性能变坏，无法保证其正常工作。
3=3PF 0.047=0.047μF
“203”=20×103=0.02μF
“104”=10×104=0.1μF
_
瓷介电容（1PF~1μF ）第38页/共75页
1μF50V 容值： 1μF 耐压：50V
+ 见视频
四联可变电容
四联可变电容共有八个电容器，其中四个可 变电容器，四个半可变电容器。由动片和定片组 成，定片是固定的，动片则固定在转轴上。动片 全部旋入时，容量最大；全部旋出时，容量最小。
AMFM 收音机的组装及调试
机械与车辆学院《电子实习Ⅲ》实习报告（2010-2011学年第一学期）实习题目：AM/FM 收音机的组装及调试姓名：学号：班级：指导老师：实习时间：成绩：一：实习目的通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。
二：实习内容和要求1、对照原理图讲述整机工作原理；2、对照原理图看懂装配接线图；3、了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5、认真细致地安装焊接，排除安装焊接过程中出现的故障。
三：实习设备及材料RW08-11收音机实验套件，电烙铁，焊锡丝，电脑，protel 99软件，五号电池四：收音机原理分析1. 各部分电路的工作原理接收回路工作原理收音机输入回路的任务是接收广播电台发射的无线电波，并从中选择出所需电台信号。
输入回路是由收音机内部的磁棒天线线圈、与调台旋钮相连的可变电容串联构成的LC调谐电路。
旋转调台旋钮可改变电容数值，以达到改变串谐电路固有频率的目的。
变频电路工作原理收音机接收回路送到高频调幅信号(高频调幅信号是运载被传输音频信号的“载波”)，变频电路的作用就是将高频载波变成频率固定为465KHz的中频调幅波，同时保持原调制信号包络线的形状。
中放电路工作原理输入电台信号与本振信号之差是恒为465kHz的固定中频，此差频可在中频“通道”中畅通无阻，并被中频放大器逐级放大，因为这个固定中频就是并联谐振电路的预定谐振频率。
对其它邻近电台的电磁波信号或干扰信号来讲，由于它们与本振信号所产生的差频不是预定的中频，便被“拒之门外”，因而使收音机的选择性大为提高检波电路工作原理混频电路输出的携带音频信号的中频载波由中频放大电路进行两级放大，使得到达二极管检波器的中频载波振幅足够大。
二极管将中频载波振幅中的包络线检波出来，这个包络线就是我们需要的音频信号。
低放和功放工作原理收音机的低放电路，其主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压；而功放级则是进一步把放大后的音频信号进行功率放大，以推动扬声器振动发出声音。
HX203AMFM收音机的组装与调试报告
1.项目设计目的1.了解经常使用电子器件的类别、型号、规格、性能及其利用范围，能查阅有关的电子器件图书。
2.能够正确识别和选用经常使用的电子器件，而且能够熟练利用万用表。
3.学习并把握超外差收音机的工作原理4.熟悉手工焊锡的经常使用工具的利用及其保护与修理，大体把握手工电烙铁的焊接技术。
5.了解电子产品的焊接、调试与维修方式。
初步学习调试电子产品的方式，提高动手能力。
2.收音机原理简述收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对那个中频信号进行多级放大，再检波，低放。
如此灵敏度和选择性都可大幅度改善，而且可使整个波段同意灵敏度均匀。
由于中几回率较低又是固定的，因其中频调谐放大电路能够做到选择性好、增益高又不易自激。
超外差式收音机的大体组成如下图：由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），一起送入变频级进行混频，产生一个固定的差频信号，即465kHz。
465kHz中频信号通过几级中频选频放大电路的放大后，加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发作声音。
检波级输出的波动直流成份信号能反映输入的高频信号强弱，将它经自动增益操纵电路后去操纵中放级的增益。
如此可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱转变而发生转变，也使中放级工作稳固、性能提高。
1．AM 工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。
本振信号是有IC内电路5脚外接B1，C8，CO—4构本钱振回路产生的。
混频后IC14脚输出各类组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变成统一中频载波（455KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV操纵，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。

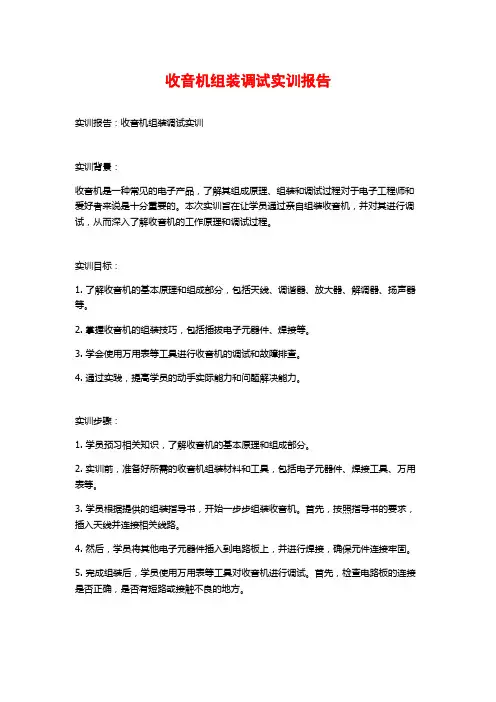

收音机组装调试实训报告
收音机组装调试实训报告实训报告：收音机组装调试实训实训背景：收音机是一种常见的电子产品，了解其组成原理、组装和调试过程对于电子工程师和爱好者来说是十分重要的。
本次实训旨在让学员通过亲自组装收音机，并对其进行调试，从而深入了解收音机的工作原理和调试过程。
实训目标：1. 了解收音机的基本原理和组成部分，包括天线、调谐器、放大器、解调器、扬声器等。
2. 掌握收音机的组装技巧，包括插拔电子元器件、焊接等。
3. 学会使用万用表等工具进行收音机的调试和故障排查。
4. 通过实践，提高学员的动手实际能力和问题解决能力。
实训步骤：1. 学员预习相关知识，了解收音机的基本原理和组成部分。
2. 实训前，准备好所需的收音机组装材料和工具，包括电子元器件、焊接工具、万用表等。
3. 学员根据提供的组装指导书，开始一步步组装收音机。
首先，按照指导书的要求，插入天线并连接相关线路。
4. 然后，学员将其他电子元器件插入到电路板上，并进行焊接，确保元件连接牢固。
5. 完成组装后，学员使用万用表等工具对收音机进行调试。
首先，检查电路板的连接是否正确，是否有短路或接触不良的地方。
6. 然后，学员通过调节电路板上的调谐器或者相关电路参数，尝试接收广播信号。
在调试过程中，学员可以逐步调节天线方向、信号增益等参数，以获得最佳的信号接收效果。
7. 若出现故障或问题，学员需要利用所学的知识和工具进行故障排查和修复。
例如，使用万用表测量电路板上各点的电压、电流，判断哪个部分出现了问题。
8. 最后，学员完成收音机的组装和调试后，进行测试和评估。
测试包括信号接收质量、音频放大效果等方面，评估学员的实际操作能力和对收音机原理的掌握程度。
实训效果：通过本次实训，学员将掌握收音机的组装和调试技能，了解收音机的工作原理和调试过程。
同时，培养学员的动手能力和问题解决能力，提高其对电子产品的理解和操作能力。
通过实践的方式，使学员能够更加深入地理解和应用所学的电子知识。
收音机的焊接安装与调试
.目录1.收音机的工作原理 (4)2.收音机原理和装配 (5)2.1原理图 (5)2.2电路工作原理 (5)3.收音机的安装 (7)4收音机的故障分析 (10)4.1检查要领 (10)4.2检测方法 (10)4.3调整频率 (11)4.3.1调整中频频率 (11)4.3.2调整频率围 (12)5.总结 (12)参考文献 (13)致谢 (14)文档Word.收音机的焊接、安装与调试XXX信息工程大学电子与信息工程学院，210044摘要：现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能，通过电装实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。
接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。
收音机是最常用的家用电器之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。
关键词：电子；收音机；安装；调试文档Word.Welding, installation and debugging of the radioXXXElectronics and Information Engineering，NUIST，Nanjing 210044，ChinaAbstract：Modern life cannot do without electricity, we each must master certain knowledge and skills in the operation of electrical electrician, by Denso practice can we learn to use some common methods of electrical tools, instrument, switch components and working principle. The contact electrical knowledge, realize the theory with practice, and follow-up courses to learn to lay a solid foundation for certain. The radio is one of the most commonly used household appliances, through this practice, we should learn to install, debug, use in understanding the basic working principles, and learn to exclude some common fault.Key words：Electronic; Radio; Installation; Debugging文档Word.1.收音机的工作原理收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。
调频收音机的组装与调试
《高频电子线路》课程设计报告题目调频收音机的组装与调试学院信息工程学院专业通信工程班级学生姓名学号指导教师一、收音机的工作原理FM/AM 收音机的组成框图FM/AM 收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。
信号与本地振荡器产生的本振信号进行FM 混频，混频后输出。
混频信号由中频回路进行选择，提取以中频10.7MHz 为载波的调频波。
该中频选择回路由10.7MHz 滤波器构成。
中频调制波经中放电路进行中频放大，然后进行鉴频得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。
如图所示：其总电原理图如图所示：注：K2置于FM段，L2对于FM段的调整很重要。
CA是AM的输入联，CB是振荡联；CE是FM输入联，CD是振荡联。
二、CXA1691BM集成电路CXA1691BM内部功能框图如图所示：调频信号由TX接收，经C1送入IC的12脚进行高放、混频，9脚外接CC调谐回路选频，7脚外接CD本振回路，混频后的中频信号由14脚输出经10.7MHz陶瓷滤波器CF2选频后进入17脚进行中放，并经内部鉴频，IC的2脚外接鉴频网络，鉴频后的音频信号亦由23脚输出，再经C15耦合到24脚进行功放推动扬声器。
三、整机装配步骤1、按元件清单清点材料，分类放好，元件清单如下表所示：收音机元件清单序号材料名称型号/规格位号数量1集成块CXA1691BM IC 1片2发光二极管φ3红D1 1只3滤波器455 CF2 1只4滤波器10.7MHZ CF1 1只5振荡线圈（中周）红色T2 1只6中频变压器（中周）黄色T31只7鉴频器10.7MHZ CF3 1只8磁棒线圈4×8×80mm T1 1套9空心电感 3.5圈L2 1只10空心电感 4.5圈L1 1只11四联电容CBM-443PF C（A、B、D、E） 1只12扬声器φ58mm BL 1个13电位器50K RP1只14瓷片电容1P C5各 1只15瓷片电容15P C3、C4各2只16瓷片电容30P C1、C2各2只17瓷片电容151 C161只18瓷片电容221C11 1只19瓷片电容103C9、C10、C223只20瓷片电容223C15 1只21瓷片电容104C7、C14、C18、C20 4只22电解电容 4.7UF C61只23电解电容10UF C8、C12、C13、C174只24电解电容220UF C19、C21 2只25波段开关K2 1只26耳机插座φ3.5mm CK 1个27焊片φ2.7mm 1只28刻度面板1块29印刷电路板1块30调谐拨盘1只31图纸装配说明书1份32磁棒支架 1只33电池极片 1套34导线红、黑、黄5根35机壳上盖 1个36机壳下盖 1个37螺丝M2.5×4.54个38螺丝M1.7×4 1个39 螺丝M2×61个40 天线1根2、晶体管、电阻、电容的认识（1）、用万用表初步检测元器件好坏，特别是瓷片电容要做到心中有数。
收音机的组装与调试总结
音机的组装与调试一．实习目的：1学习ADS-22 收音机的工作原理；.2.依照照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；实习其他器材：（1）电路图、元件清单（2）ADS-22 收音机完整组件（3）电烙铁1 （4）万用表1 （5）镊子1（6）焊锡若干（7）十字改锥、片改锥1 （8）两节5号电池三．收音机原理分析:ADS-22收音机接收频率范围调频：87~108MHZ，中波：530-1600KHz；输出功率：大于350mW；扬声器：φ57mm，8Ω；电源：5号电池二节。
电原理图如下1. 调频、调幅电路的转换：AM、FM转换开关有Q2、Q3、R5~R8、C7组成调频调幅电路，电源开关SW3至ON状态接通电源，Q2导通Q3截止，A/F端口输出高电平，连接到主板A/F端口，经R107到U1的15脚，15脚高电平IC自动切换为调频波段；按动SW7，Q2 截止Q3导通，U1的15脚为低电平IC自动切换为调幅波段。
2. 调频部分：从拉杆天线接受到调频高信号经C101到Q101预放大后，再经由C104、L101、C105、C106组成的带通滤波器选出FM的调频信号送至U1的12脚，经过内部选频放大及外围由PVC、C109、L103组成的选频回路选频放大。
有PVC、C110、L104组成本振电路，将本振信号送入7脚，与起选频信号在内部混频得到10.7MHz的中频信号从14脚输出。
10.7MHz的中频信号再经R109到CF2陶瓷滤波器滤除10.7MHz以外的杂波，再进入17脚在内部中频放大、鉴频。
鉴频后的音频信号从23脚输出。
3. 调幅部分：将中波、短波转换开关至于MW时，磁棒天线感应到的高频调幅中波信号经PVC选频，再由SW1转换至U1的10脚。
收音机组装与调试实训报告
HX108-2+ AM 收音机安装与调试实训报告班级： 10电子学号： 31姓名：李卓仪一、实习目的与要求目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。
要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。
二、实习材料：1、HX118-2+型六管超外差收音机散装套件：1套/人（见元件明细表）；2、组装工具：1套/人；3、万用表、稳压电源、高频信号发生器、音频信号发生器、晶体管毫伏表每条流水线1套；主要性能指标：频率范围：535～1065kHz中频频率：465kHz灵敏度：<1mV/m（能收到本省、本市以外较远的电台及信号较弱的电台）选择性：20lg21(1)(110)E MHzE MHz MHz>14dB输出功率：最大不失真功率≥100mW电源消耗：静态时，≤12mA，额定时约80Ma三、工作原理当调幅信号感应到B1及C1组成的天线调谐回路，选出我们所需的电信号f1进入V1（9018H）三极管基极：本振信号调谐在高出f1频率一个中频的f2(f1+465KHz)例：f1=700KHz 则f2=700+465KHz=1165 KHz进入V1发射极，由V1三极管进行变频，通过B3选取除465KHz中频信号经V2和V3二级中频放大，进入V4检波管，检出音频信号经V5（9014）低频放大和由V6、V7组成功率放大器进行功率放大，推动扬声器发声。
D1,D2(IN4148)组成1.3V稳压，固定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，以保持灵敏度。
由V4（9018）三极管PN结用作检波。
R1、R4、R6、R10分别为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC电阻，B3、B4、B5为中周（内置谐振电容），既是放大器的交流负载又是中频选频器，该机的灵敏度，选择性等指标中频放大器保证。
收音机的焊接与调试实习报告
实习一：收音机的安装和调试一.实习课题：收音机的焊接与调试二.实习时间：2012年6月11日—6月13日三.实习地点：电气工程系综合楼四.实习单位：五.实习目的：学生通过对HX108-2 AM收音机基本工作原理、装配工艺以及调试、维修知识的学习和实际安装、调试与检测训练，应达到以下目标：1.知识目标：(1)了解HX108-2 AM收音机的基本组成和工作原理。
(2)了解电子技术文件和电子电路图的种类，掌握电原理图的识读方法。
(3)掌握收音机安装与调试的工艺知识、检修程序和检修方法。
2.技能目标：(1)能够读懂收音机电路图和一般电子产品的装接工艺文件。
(2)能够正确测试电子元器件，熟练使用有关仪器仪表。
(3)对照原理图看懂装配接线图；了解图上符号，并与实物对照。
(4)能够按照工艺要求正确安装、调试和检测分立件收音机电路。
(5)具备收音机典型故障分析和检修的初步能力。
六．实习内容及步骤：电子电路图的分类：电子电路图是一种设计类技术文件，它可以帮助我们尽快弄清设备的工作原理，熟悉设备的基本结构，了解各种元器件的安装，以及测试仪表的连接等。
电子电路图一般有电原理图、装配图、接线图和方框图等。
1．电原理图：电原理图是用国家标准规定的图形符号和文字符号绘制的表示设备电气工作原理的图样，包括整机电原理图和单元电原理图两种。
电原理图反映了设备的电路结构、各元件或单元电路之间的相互关系和连接方式，并在图上给出了每个元件的基本参数和若干工作点的电压、电流值等数据，即是产品设计和性能分析的原始资料，也是绘制装配图和接线图的依据，同时还为检测和更换元件、快速查找和检修电路故障提供了极大的方便。
图1-1为某六管中波段袖珍收音机电原理图。
2．装配图：装配图是按产品装配结构绘制的表示每个零部件实际安装、布置和相互关系的图样，要求完整、清楚地表示出产品的组成部分及其整体结构形状。
装配图分为总装配图、结构装配图及印制电路板装配图等。
