固井工艺技术
固井工艺技术（张明昌）
第一章概念：常用固井方法，固井的主要目的，固井的重要性。
第二章各套管的作用：表层套管，技术套管，油层套管
第三章常用注水泥工艺
一、常规固井工艺
[一]概念
[二]常规固井基本条件
[三]水泥量的计算
[四]环空液柱压力的计算1.静液柱压力计算;2.动液柱压力计算3.固井压力平衡设计的基本条件
[五]下套管速度的计算
[六]地面及井下管串附件（常规注水泥的~附件表）
二、插入法固井工艺
[一]概述
[二]插入法固井工艺流程
[三]插入法固井的有关计算：1.套管串浮力计算；2.钻柱做封压力的计算
三、尾管固井工艺
[一]概述
[二]尾管悬挂器类型
[三]尾管固井工艺流程（以液压式尾管悬挂器类型为例）
[四]尾管送入钻杆回缩距的计算：1.回缩距计算公式 2.方余的计算
[五]各类尾管的特点及使用目的
[六]常用尾管与井眼和上层套管尺寸的搭配
[七]提高尾管固井质量的主要技术措施13条
[八]尾管的回接固井工艺；1.回接套管贯串结构；2尾管回接固井工艺流程。
四、分级固井工艺
[一]概述
[二]分级箍分类
[三]分级固井适用范围
[四]分级固井工艺分类
[五]双级固井工艺流程：1.非连续打开式双级注水泥工艺；
2.连续打开式双级注水泥工艺：(1)机械式分级箍（用打开塞或重力塞）;(2)压差式分级箍。
3.双级连续注水泥工艺：(1)机械式分级箍；(2)压差式分级箍。
[六]分级固井注意事项
五、预应力固井工艺
[一]概述
[二]热应力计算[三]预应力计算[四]预拉力计算[五]套管伸长的计算
[六]预应力固井的水泥及材料[七]预应力的固件方法及特点[八]预应力固井的技术要点
六、外插法固井工艺：[一]概述[二]特点
七、先注水泥后下套管固井工艺：[一]概述[二]特点
八、反注水泥法固井工艺：[一]概述[二]特点
九、选择式注水泥固井工艺：[一]概述特点[二]选择式注水泥施工流程。
十、筛管顶部注水泥固井工艺：[一]概述特点[二]选择式注水泥施工流程。
十一、封隔器完井及水泥填充封隔器工艺：[一]概述特点[二]选择式注水泥施工流程。
十二、注水泥塞工艺：[一]概述[二]注水泥塞施工程序：1.普通注水泥塞施工程序；
2.用水泥塞定位器注水泥塞施工程序：水泥塞定位器结构组成、使用方法与施工程序；
3.水泥塞施工要点。
十三、实体膨胀管在固井施工中的应用：[一]概述[二]膨胀管技术的优点：优化井身结构·封堵复杂地层·进行套管补贴·用于老井补贴。
十四、MTC技术在固井中的应用
（一）施工工艺
（二）典型MTC配方及性能：1。
典型配方2。
常规性能3。
其他参数：失水，淅水，沉降稳定性，收缩性，静胶凝强度过度时间。
（三）MTC固井的优点和缺点。
第四章固井工具附件
一、常规固井套管工具附件
(1)引鞋(2)浮箍(3)浮鞋(4)旋流短接(5)承托环(6)扶正器(7)泥饼刷(8)胶塞(9)水泥头(10)水泥伞(11)旋流器：特点、用途、结构、工作原理、技术参数。
二、特殊工艺井及特殊井用工具附件
（一）插入式固井工具：1.插入式浮箍、引鞋 2.插入头、钻杆扶正器（刚性~，弹性~）
（二）自动灌泥浆浮箍：分类，结构组成，工作原理。
（三）分级注水泥器（分级箍）：1.机械式分级箍结构原理 2.压差重力双作用分级箍结构原理（四）尾管悬装置：尾管悬挂器类型、原理。
（五）套管预应力地锚特点、结构、工作原理、技术参数。
（六）套管外封隔器
（七）盲管
（八）漂浮接箍
第五章如何提高固井质量
一、保证套管的顺利下入
[一] 常规井-下套管措施
[二] 特殊井-下套管措施：1.套管负荷过重的井2.大斜度井、水平井、大位移井3.严重漏失井4.下套管时间长的复杂井 5.井径不规则井
二、选择合适的水泥浆体系
三、提高水泥浆顶替效率：(1)紊流顶替(2)规则的井眼(3)套管居中(4)良好的钻井液性能
(5)干净的井眼(6)使用冲洗液(7)使用隔离液(8)采用双胶塞固井(9)完善水泥浆性能
(10)水泥浆上返时活动套管(11)提高水泥浆于井壁及套管的紊流接触时间。
四、防止固井过程中油气水侵窜
五、防止固井候凝过程中水泥浆失重造成油气上窜
[一] 原因及防范措施
[二] 水泥浆失重后的压力平衡计算
六、尽量提高水泥浆密度
七、给水泥浆增加物理能量
八、用添加剂对水泥浆性能进行化学调节
九、减少有效封固段
十、使用膨胀水泥浆体系
十一、防止井漏
十二、避免工程事故
第六章复杂井固井技术
一、定向井、水平井固井技术
(1)概述(2)固井工艺难点(3)下套管的难点分析:满足套管下入的井眼要求;下套管摩阻分析和措施.
(4)固井工艺的特殊要求。
二、高压井固井技术
(1)概述(2)固井工艺难点
(3)常用固井措施：1.采用高压井水泥浆体系 2.采用双凝水泥技术 3.环空憋压4.应用封隔
5.高压层以上下技术套管
6.采用化学方法防窜：膨胀剂，气锁剂
7.用封隔器完井工艺
三、高温井固井技术(一)概念(二)高温井对固井的影响(三)允许温升值与套管材质的关系
(四)套管受热伸长与热应力公式(五)高温固井的水泥及材料(六)高温井固井的要点。
四、深井及超深井固井技术(一)概念(二)技术难点(三)常用的深井固井工艺(四)常用的深井固井水泥及添加剂(五)深井固井技术要点
五、长封固段井古井(一)概念(二)技术难点(三)~常用固井技术措施(四)~实例
六、漏失井固井
第七章注水泥补救工艺及技术
第八章固井过程中复杂情况的处理
第九章固井过程中的油气层保护技术
第十章固井设备介绍
第十一章固井水泥及外加剂
第十二章固井质量评价测井技术。
双级、尾管固井技术
4、性能特点
①液压控制实施座挂，可用于多种井况。 液压控制实施座挂，可用于多种井况。 ②胶塞球座均设计锁紧装置，碰压可防止回移，且具 胶塞球座均设计锁紧装置，碰压可防止回移， 有良好的可钻性。 有良好的可钻性。 ③密封总成利用“W”形多组合密封，双向密封性能好。 密封总成利用“ 形多组合密封，双向密封性能好。 ④悬挂器上下均配有扶正环，可以保证扶正效果。又 悬挂器上下均配有扶正环，可以保证扶正效果。 可以保护液缸、卡瓦不受损伤。 可以保护液缸、卡瓦不受损伤。 ⑤倒扣操作方便可靠，无需找中和点，只要将钻具下 倒扣操作方便可靠，无需找中和点， 10吨 然后正转即可倒扣。 压5-10吨，然后正转即可倒扣。
பைடு நூலகம்
5、尾管悬挂器使用操作要点
尾管悬挂器要在厂家服务人员的指导下进行使用和操作， 尾管悬挂器要在厂家服务人员的指导下进行使用和操作，但必 要的技术要求和工作程序我们应该掌握。 要的技术要求和工作程序我们应该掌握。 要根据上层套管和本次尾管固井的技术要求， ①要根据上层套管和本次尾管固井的技术要求，对悬挂器进行选 规格、尺寸、作用方式、额定负荷以及其他附件。 型，规格、尺寸、作用方式、额定负荷以及其他附件。 ②固井前，要共同对悬挂器、送入工具及其它附件进行清点、检 固井前，要共同对悬挂器、送入工具及其它附件进行清点、 验收等。 查、验收等。 现场组装工具要按使用说明和有关技术要求执行。 ③现场组装工具要按使用说明和有关技术要求执行。 认真计算钻杆回缩距，留好口袋，对所有入井管柱逐一通径， ④认真计算钻杆回缩距，留好口袋，对所有入井管柱逐一通径， 不准遗漏。 不准遗漏。 ⑤下钻通井，井筒必须畅通干净，泥浆性能符合要求，循环压力 下钻通井，井筒必须畅通干净，泥浆性能符合要求， 正常，起钻时，钻具在悬挂器位置时应认真称重。 正常，起钻时，钻具在悬挂器位置时应认真称重。 下尾管，连接浮鞋浮箍后应做循环顶通试验。下入尾管时， ⑥下尾管，连接浮鞋浮箍后应做循环顶通试验。下入尾管时，要 求五根一灌，十根灌满。下入钻具时，一柱一灌，十柱灌满， 求五根一灌，十根灌满。下入钻具时，一柱一灌，十柱灌满，下 放速度不大于18m/min 要求下放匀速，不能猛刹或开泵过猛。 18m/min， 放速度不大于18m/min，要求下放匀速，不能猛刹或开泵过猛。 下悬挂器时，严禁在其液缸处打大钳。尾管下完后要认真称重。 下悬挂器时，严禁在其液缸处打大钳。尾管下完后要认真称重。
《完井固井技术》课件
地层条件也是影响固井质量的因素之一， 包括地层的岩性、渗透性、地层压力等。
06
案例分析
某油田固井工程案例
01
案例概述
某油田位于我国东部地区，储量丰富，是重要的石油产地。为了确保油
田的长期稳定生产和提高采收率，需要进行固井工程。
02 03
固井技术应用
在某油田的固井工程中，采用了多种固井技术，包括常规固井、低密度 固井和尾追固井等。这些技术的应用有助于提高油井的密封性能和降低 生产过程中的风险。
压力测试法
通过测量注水压力变化，判断固井质 量。
放射性示踪剂法
利用放射性示踪剂在井壁上的分布， 检测固井质量。
井温测量法
通过测量井壁温度分布，判断固井质 量。
固井质量评价标准
水泥浆密度
水泥浆密度应符合设计要求，以保证固井质 量。
水泥浆胶结强度
水泥浆胶结强度应达到设计要求，以保证井 壁的稳定性。
声波速度
01
适应性原则
02 根据不同的地质条件、工程要求 和环境因素，选择合适的水泥浆 体系和外加剂。
经济性原则
在满足工程要求的前提下，尽量 降低成本，提高经济效益。 03
可行性原则
04 确保固井设计的方案切实可行， 能够顺利实施。
04
固井施工工艺
固井施工流程
下套管阶段
将套管下入井中， 确保套管位置正确 、无损坏。
防砂工艺
采用砾石充填、滤砂管等防砂措施，防止 油气层出砂，保持油气层稳定性。
防腐工艺
采用涂层、缓蚀剂等防腐措施，防止油气 管道和设备腐蚀。
完井设备
钻机
用于钻探和钻开油气层的钻机设 备。
套管头
用于固定和悬挂套管，并承受套 管压力的设备。
什么是固井

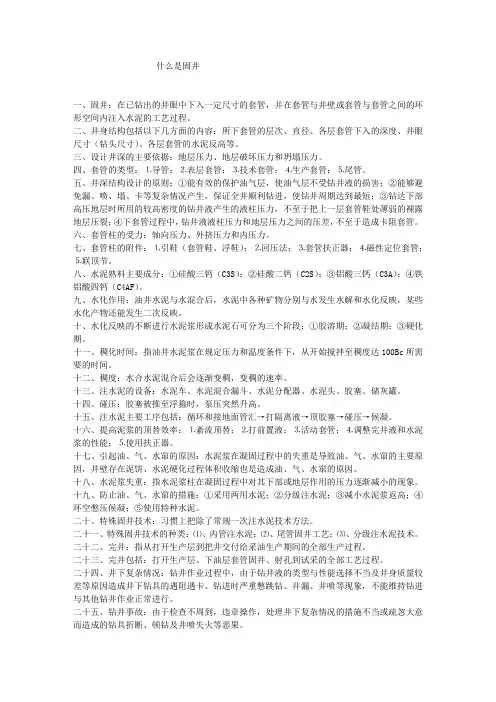

什么是固井一、固井：在已钻出的井眼中下入一定尺寸的套管，并在套管与井壁或套管与套管之间的环形空间内注入水泥的工艺过程。
二、井身结构包括以下几方面的内容：所下套管的层次、直径、各层套管下入的深度、井眼尺寸（钻头尺寸）、各层套管的水泥反高等。
三、设计井深的主要依据：地层压力、地层破坏压力和坍塌压力。
四、套管的类型：⒈导管；⒉表层套管；⒊技术套管；⒋生产套管；⒌尾管。
五、井深结构设计的原则：①能有效的保护油气层，使油气层不受钻井液的损害；②能够避免漏、喷、塌、卡等复杂情况产生，保证全井顺利钻进，使钻井周期达到最短；③钻达下部高压地层时所用的较高密度的钻井液产生的液柱压力，不至于把上一层套管鞋处薄弱的裸露地层压裂；④下套管过程中，钻井液液柱压力和地层压力之间的压差，不至于造成卡阻套管。
六、套管柱的受力：轴向压力、外挤压力和内压力。
七、套管柱的附件：⒈引鞋（套管鞋、浮鞋）；⒉回压法；⒊套管扶正器；⒋磁性定位套管；⒌联顶节。
八、水泥熟料主要成分：①硅酸三钙（C3S）；②硅酸二钙（C2S）；③铝酸三钙（C3A）；④铁铝酸四钙（C4AF）。
九、水化作用：油井水泥与水混合后，水泥中各种矿物分别与水发生水解和水化反映，某些水化产物还能发生二次反映。
十、水化反映的不断进行水泥浆形成水泥石可分为三个阶段：①胶溶期；②凝结期；③硬化期。
十一、稠化时间：指油井水泥浆在规定压力和温度条件下，从开始搅拌至稠度达100Bc所需要的时间。
十二、稠度：水合水泥混合后会逐渐变稠，变稠的速率。
十三、注水泥的设备：水泥车、水泥混合漏斗、水泥分配器、水泥头、胶塞、储灰罐。
十四、碰压：胶塞被推至浮箍时，泵压突然升高。
十五、注水泥主要工序包括：循环和接地面管汇→打隔离液→顶胶塞→碰压→候凝。
十六、提高泥浆的顶替效率：⒈紊流顶替；⒉打前置液；⒊活动套管；⒋调整完井液和水泥浆的性能；⒌使用扶正器。
十七、引起油、气、水窜的原因：水泥浆在凝固过程中的失重是导致油、气、水窜的主要原因，井壁存在泥饼、水泥硬化过程体积收缩也是造成油、气、水窜的原因。
石油钻探固井技术
固井质量难以保障。
天然裂缝和断层
03
天然裂缝和断层可能导致水泥浆漏失，降低固井质量，甚至引
发安全事故。
高温高压环境下的固井挑战
水泥浆性能下降
高温环境下，水泥浆易稠化、失水，导致性能下降，难以满足固 井要求。
环空压力控制
高温高压环境下，环空压力控制难度大，易出现压力失衡问题。
套管损坏风险增加
高温高压环境对套管材料性能要求高，套管损坏风险增加。
钻井与固井一体化技术
随着钻井技术的不断发展，未来有望实现钻井与固井的一体化，即在 钻井过程中同步完成固井作业，提高作业效率和质量。
谢谢
THANKS
针对深海高压低温环境，采用高性能 固井材料和工艺，提高井筒稳定性和 密封性。
特殊地质条件下的石油钻探
1 2
高温高压油气藏钻探
在高温高压油气藏中，采用耐高温高压的固井材 料和工艺，确保井筒稳定性和密封性。
含硫油气藏钻探
针对含硫油气藏，采用抗硫固井材料和工艺，防 止硫化氢等腐蚀性气体对井筒的破坏。
3
盐膏层油气藏钻探
深水区域的固井挑战
深水低温
深水区域温度低，水泥浆易凝固，影响固井质量。
海底不稳定
海底地质条件复杂，可能存在淤泥、流沙等不稳 定因素，增加固井难度。
深水压力
深水区域压力大，对固井设备和材料性能要求高。
针对挑战的解决方案
复杂地质条件下
采用高性能水泥浆体系，提高水泥浆的适应性和稳定性； 采用先进的固井工艺和技术，如分级注水泥、尾管固井等， 提高固井质量。
对未来发展趋势的展望
智能化固井技术
随着人工智能和大数据技术的发展，未来固井技术将更加智能化，实 现实时数据监测、智能决策和远程控制，提高固井质量和效率。
固井技术规范
中国石油天然气集团公司固井技术规范中国石油天然气集团公司工程技术分公司2008 年第一章总则............................................................... .1..第二章固井设计............................................................ 1..第一节设计依据和内容................................................... 1.第二节压力和温度......................................................... 1.第三节管柱和工具、附件................................................... 2.第四节水泥浆和前置液..................................................... 4.第五节注水泥和技术措施.................................................. 5.第六节施工组织和应急预案................................................. 6.第三章固井准备............................................................. 6.第一节钻井设备........................................................... 7.第二节井口准备........................................................... 7.第三节井眼准备........................................................... 7.第四节套管和工具、附件................................................ 9.第五节水泥和外加剂.1.1第六节固井设备 (12)第七节仪器仪表 (13)第四章固井施工 (13)第一节下套管作业 (13)第二节注水泥作业........................................................ 1.4第三节施工资料整理 (14)第四节施工过程质量评价 (15)第五章固井质量评价........................................................ 1.6第一节基本要求.......................................................... 1.7 第二节水泥环评价........................................................ 1.7第三节质量鉴定 (18)第四节管柱试压和井口装定 (18)第六章特殊井固井.......................................................... 1.9第一节天然气井........................................................... 1.9 第二节深井超深井. (21)第三节热采井 (22)第四节定向井、大位移井和水平井 (22)第五节调整井 (23)第六节煤层气井 (24)第七章挤水泥和注水泥塞 (24)第一节挤水泥 (24)第二节注水泥塞 (26)第八章特殊固井工艺 (27)第一节分级注水泥 (27)第二节尾管注水泥 (27)第三节内管法水泥 (29)第九章附则 (29)中国石油天然气集团公司固井技术规范第一章总则第一条固井是钻井工程的关键环节之一，固井质量对于延长油气井寿命和发挥油气井产能具有决定性作用。
固井工艺流程
固井工艺流程一、引言固井是一项关键的油田钻井工艺，旨在确保井壁的完整性，防止地层流体泄漏，并提供井眼稳定性。
固井工艺流程是一个复杂而精密的过程，需要严格的操作和监控，以确保固井质量和井口安全。
二、固井工艺流程概述固井工艺流程包括准备、设计、施工和质量控制等步骤。
下面将详细介绍每个步骤的内容和重要性。
1. 准备阶段准备阶段是固井工艺流程的首要步骤。
在这一阶段，需要进行井筒清理、排水、装填固井材料和准备固井设备等工作。
井筒清理是为了清除井眼内的杂质和废弃物，保证固井质量。
排水是为了排除井眼内的水分，防止固井材料受潮。
装填固井材料是为了填充井眼，固定套管并提供井壁稳定性。
准备固井设备是为了确保施工过程中的顺利进行。
2. 设计阶段设计阶段是固井工艺流程中的关键步骤之一。
在这一阶段，需要根据地层条件、井眼尺寸、井口压力等因素，合理选择固井材料、固井液和固井方式。
固井材料包括水泥和固井添加剂，用于填充套管与井眼之间的空隙。
固井液是一种特殊的液体，用于输送固井材料和控制井眼压力。
固井方式有多种选择，如常规固井、套管充填固井和封隔固井等，根据实际需要选择最合适的方式。
3. 施工阶段施工阶段是固井工艺流程中最关键的步骤之一。
在这一阶段，需要将固井材料和固井液输送到井眼，填充套管与井眼之间的空隙，并形成固体固井体。
具体操作包括注水泥、压裂、固井材料计量和固井液循环等。
注水泥是将水泥浆注入井眼，填充套管与井眼之间的空隙。
压裂是通过注入高压液体，使井壁产生裂缝，增加油气流通性。
固井材料计量是为了保证固井质量和固井效果。
固井液循环是为了保持井口压力稳定，防止井壁塌陷。
4. 质量控制阶段质量控制阶段是固井工艺流程中不可或缺的一环。
在这一阶段，需要对固井过程进行实时监控和数据记录，以确保固井质量。
具体措施包括压力监测、温度监测和流量监测等。
压力监测是为了控制井口压力，防止井壁塌陷或泄漏。
温度监测是为了控制固井材料的凝固时间，保证固井效果。
固井工艺技术与施工流程刍议
固井工艺技术与施工流程刍议固井工艺技术是石油钻探和采油工业中非常重要的环节之一。
在井口区域内，通过对钻井套管和高压水泥混凝土的浇注，可以将井壁完全封闭，使得井筒的承载能力增强，避免潜在的井下危险和环境污染风险的出现。
本文将重点探讨固井工艺技术与施工流程的相关内容。
固井技术的分类：有效的固井技术应该具有以下特点：在环境安全、钻井效率、水泥膜强度、耐高温、稳定性等方面都有较高的优势。
通常情况下，固井技术可以分为以下几种，如粘土固井液返排法、泡沫水泥固井法、高压水泥固井法和膨润土固井法等。
高压水泥固井工艺：高压水泥固井技术是当前石油工业中最常用的固井技术，其工艺流程主要包括以下几个环节：高压水泥混凝土配料、钻管清洗、钻井套管浸洗、套管下钻、水泥浆注入、水泥硬化等。
经过该流程处理后，浇注于井壁套管内的高压水泥混凝土可起到稳固井筒结构、防止漏油等作用。
固井施工流程：1. 钻探准备在进行固井的前期准备工作中，需考虑到岩层勘探和钻探方案的选择、为固井所需的水泥、沙子、水、缓凝剂和加速剂等材料的准备等问题。
2. 钻井套管设置固井的关键工艺环节之一是钻井套管的设置。
要在正确的位置选择合适的套管尺寸，并掌握好其设置的深度，以确保井壁结构的安全性。
3. 钻井套管浸洗处理在设置好钻井套管后，需要进行浸洗处理，以确保套管外表面的清洁。
同时，在进行钻孔操作时，可能会在井底发现泥浆液体等错误物质污染，此时需要通过漂白等处理，准确控制固井材料的浓度和水泥的应用量等。
4. 水泥浆注入目前固井工程最常用的水泥是采用高压水泥浆注入。
此类水泥具有优异的抗变形特性和耐化学腐蚀性，适用于各种恶劣的井下环境条件。
在注入水泥浆的过程中，需根据油井深度和井底温度，准确控制泥浆的化学需求量以充分反应。
5. 水泥硬化完成水泥浆的注入后，需要等待水泥充分硬化。
在该过程中，需严格控制水泥浆的温度、环境条件以及水泥与基岩的反应时间，以确保水泥固井材料的质量和成型效果。
《固井施工技术》
