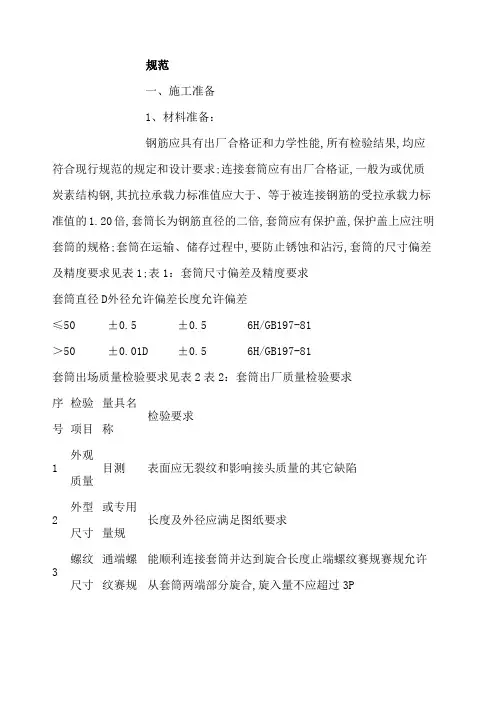

直螺纹套筒规范.PDF
直螺纹套筒规范
一、施工准备
1、材料准备：
钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求
套筒直径D外径允许偏差长度允许偏差螺纹精度
≤50±±6H/GB197-81
＞50±±6H/GB197-81
套筒出场质量检验要求见表2
表2：套筒出厂质量检验要求
序号检验项
目
量具名称检验要求
1
外观质
量
目测表面应无裂纹和影响接头质量的其它缺陷
2
外型尺
寸卡尺或专用
量规
长度及外径应满足图纸要求
3
螺纹尺
寸通端螺纹赛
规
能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，
旋入量不应超过3P
常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
技术准备：
在进行钢筋翻样时，应综合考虑以下几个问题：
1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：
a、受拉区的受力钢筋接头百分率不宜超过50％，
b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
c、受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制。
3）根据待连接钢筋的实际情况，选择好套筒的型号、丝扣的方向，并及时调整因在下料、加工丝头、随机切断抽验检验而切短了的钢筋。
人员准备
所有从事等强剥肋滚压直螺纹丝头的加工、连接的操作人员，必须经过严格的专业技术培训，经主管部门考核合格，并获得相应的上岗证书方可进行上岗作业，严禁无证人员串岗、代岗。
主要机具
等强剥肋滚压直螺纹所用的主要机具有砂轮切割机、直螺纹成型机、力矩扳手等。
3、主要施工方法
工艺流程：下料、平头→剥肋滚压螺纹→丝头检验→利用套筒连接→接头检验→完成
接头施工
1）切割下料
对端部不直的钢筋要预先调直，按规程要求，切口的端面应与轴线垂直，不得有马蹄形或挠曲，因此刀片式切断机和氧气吹割都无法满足加工精度要求，通长只有采用砂轮切割机，按配料长度逐根进行切割。
2）加工丝头
a、丝头的加工过程是：将待加工钢筋夹持在设备的台钳上，开动机器，扳动给进装置，动力头向前移动，开始剥肋滚压螺纹，等滚压到调定位置后，设备自动停机并反转，将钢筋端部退出动力头，扳动进给装置将设备复位，钢筋丝头即加工完成。
b、加工丝头时，应采用水溶性切削液，当气温低于0℃时，应掺入15～20％亚硝酸钠。
严禁用机油作切削液或不加切削液加工丝头。
c、丝头加工长度为标准型套筒长度的1/2，其公差为+2P（P为螺距）。
d、操作工人应按下表的要求检查丝头的加工质量，每加工10个丝头用通、止环规检查一次。
钢筋丝头质量检验的方法及要求
序号检验项目量具名称检验要求
1螺纹牙型目测、卡尺牙型完整，螺纹大径低于中径的不完整丝扣累计长度不得超过两螺纹周长
2丝头长度卡尺、专用量规标准套筒长度的1/2，其公差为2P（P为螺距）
3螺纹直径通端螺纹环规能顺利旋入螺纹
e、经自检合格的丝头，应由项目部专职质检员随机抽样进行检查，切去不合格的丝头，查明原因并解决后重新加工螺纹。
f、检查合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
3）现场连接加工
a、连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
b、采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
c、滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表4的规定。
力矩扳手的精度为±5％。
钢筋直径（mm）16～1820～2225283236～40
拧紧力矩（N*m）100200250280320350
d、经拧紧后的滚压直螺纹接头应随手刷上红漆以作标识，单边外露丝扣长度不应超过2P。
4、质量控制
工程中应用滚压直螺纹接头时，技术合作单位提供有效的型式检验报告。
钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验，工艺检验应符合下列要求：
每种规格的钢筋连接接头试件不应少于三根；
接头试件的钢筋母材应进行抗拉强度检验；
现场检验应进行拧紧力矩检验和单向拉伸强度试验。
施工中要注重对切割下料、螺纹加工的外观检查验收工作。
严格把好自检、交接检和专职检验的过程控制关。
用力矩扳手按规定的接头拧紧力矩值抽检接头的施工质量。
抽检数量为：梁、柱构件按接头数的15％，且每个构件的接头抽检数不得少于一个接头；基础、墙、扳构件，每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。
抽检的接头应全部合格，如有一个接头不合格，则该验收批应逐个检查并拧紧。
滚压直螺纹接头的单向拉伸强度试验按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验和验收，不足500个也作为一个验收批。
对每一个验收批均应按《钢筋机械连接通用技术规程》JGJ107-96中A级接头的性能进行检验与验收，在工程结构中随机抽取三个试件做单向拉伸试验。
当三个试件抗拉强度均不小于该级别钢筋抗拉强度标准值，且不小于倍钢筋器材的实际抗拉强度时，该验收批判定为合格。
计算实际抗拉强度时，应采用钢筋的实际横截面积。
如有一个试件的抗拉强度不符合要求，应再取六个试件进行复检，复检中仍有一个试件不符合要求，则该验收批判定为不合格。
滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判定。
钢筋直螺纹套筒国标
钢筋直螺纹套筒国标摘要：本文旨在介绍钢筋直螺纹套筒的国标规范。
钢筋直螺纹套筒是一种用于连接钢筋的重要构件。
国标对钢筋直螺纹套筒的尺寸、材料、加工工艺等方面都做出了详细规定。
通过遵守国标规范，可以确保钢筋直螺纹套筒的质量和可靠性。
本文将从国标的背景、内容和应用等方面进行详细的介绍。
1. 引言钢筋直螺纹套筒是一种常用于连接钢筋的重要构件，广泛应用于建筑、桥梁、道路等工程中。
为了保证钢筋连接的质量和可靠性，国家制定了一系列的标准以规范钢筋直螺纹套筒的生产和使用。
本文将重点介绍钢筋直螺纹套筒的国标规范。
2. 国标规范的背景2.1 钢筋连接的重要性钢筋在建筑结构中承担着重要的作用，而连接的质量则直接影响到整个结构的安全性和稳定性。
因此，确保钢筋连接的可靠性是非常重要的。
2.2 国家对钢筋连接的关注为了加强对钢筋连接的监管，国家制定了一系列的标准以规范钢筋连接的尺寸、材料、工艺和质量要求。
这些标准旨在确保钢筋连接的可靠性，减少工程事故的发生。
3. 国标规范的内容3.1 尺寸要求钢筋直螺纹套筒的国标规范对其尺寸做出了详细的规定，包括直径、长度、螺纹的标准等。
这些尺寸规范保证了钢筋直螺纹套筒的互换性，使得不同厂家生产的钢筋直螺纹套筒可以互相替代。
3.2 材料要求国标规范对钢筋直螺纹套筒的材料也做出了明确规定。
根据国标，钢筋直螺纹套筒的材料需要符合特定的强度和耐蚀性要求，以确保其在工程环境中的可靠性和耐久性。
3.3 工艺要求国标规范还对钢筋直螺纹套筒的加工工艺做出了要求。
包括螺纹的加工精度、表面处理等。
这些工艺要求保证了钢筋直螺纹套筒的质量，并使其能够顺利连接钢筋。
4. 国标规范的应用4.1 工程施工钢筋直螺纹套筒国标规范在工程施工中起到了重要的作用。
施工方在选择和使用钢筋直螺纹套筒时，应严格遵守国家标准，以确保连接的质量和可靠性。
4.2 质量监管国标规范为相关部门进行质量监管提供了依据。
通过对钢筋直螺纹套筒的尺寸、材料和工艺等方面进行检查，可以确保市场上销售的钢筋直螺纹套筒符合国家标准，从而保证了工程的质量和安全。
直螺纹连接时套筒长度要求
直螺纹连接时套筒长度要求第一篇：直螺纹连接时套筒长度要求直螺纹连接时套筒长度要求直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50 ±0.5±0.56H/GB197-81 6H/GB197-81 ＞50 ±0.01D ±0.5 套筒出场质量检验要求见表2 表2：套筒出厂质量检验要求序检验量具名称检验要求号项目 1 2 3 外观目测质量表面应无裂纹和影响接头质量的其它缺陷外型卡尺或专长度及外径应满足图纸要求尺寸用量规螺纹通端螺纹能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许尺寸赛规从套筒两端部分旋合，旋入量不应超过3P 常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
直螺纹套筒连接的关键技术标准规范要求
直螺纹套筒连接技术规范要求直螺纹套筒规范一、施一匸准备1、材料准备：钢筋应含有出厂合格证和力学性能检验汇报,全部检验结果，均应符合现行规范要求和设计要求。
连接套筒应有出厂合格证,通常为低合金钢或优质炭素结构钢,其抗拉承载力标准值应大于、等于被连接钢筋受拉承载力标准值1.20倍，套筒长为钢筋直径二倍，套筒应有保护盖，保护盖上应注明套筒规格。
套筒在运输、储存过程屮，要预防锈蚀和沾污,套筒尺寸偏差及精度要求见表lo表1:套筒尺寸偏差及精度要求套筒出场质量检验要求见表表2：套筒出厂质量检验要求常见连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒关键用于相同直径可转动钢筋连接；正反丝扣型套筒用于两端钢筋不能转动但最少有一根钢筋能够轴向移动钢筋连接,如拐铁钢筋施工；变径型套筒用于不一样直径钢筋连接；可调型套筒用于两端不能转动钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工屮钢筋对接。
2.2技术准备：在进行钢筋翻样时,应综合考虑以下多个问题：1）滚压直螺纹接头混凝上保护层厚度应满足现行国家标准《混凝土结构设计规范》屮受力钢筋保护层最小厚度要求,且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径35倍区段内，有接头受力钢筋截面面积占钢筋总截面面积百分率，应符合下列要求：a、受拉区受力钢筋接头百分率不宜超出50%,b、接头宜避开有抗震设防要求框架梁端和柱端箍筋加密区；当无法避开时，接头百分率不应超出50%。
c、受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制。
3）依据待连接钢筋实际情况，选择好套筒型号、丝扣方向，并立即调整因在下料、加工丝头、随机切断抽验检验而切短了钢筋。
2.3人员准备全部从事等强剥肋滚压直螺纹丝头加工、连接操作人员，必需经过严格专业技术培训,经主管部门考评合格，并取得对应上岗证书方可进行上岗作业，严禁无证人员串岗、代岗。
直螺纹套筒连接的技术规范要求
直螺纹套筒连接的技术规范要求直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的 1.20 倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表 1：套筒尺寸偏差及精度要求套筒直径 D 外径允许偏差长度允许偏差螺纹精度≤ 50±0.5±0.56H/GB197-81＞50±0.01D±0.56H/GB197-81套筒出场质量检验要求见表 2表 2：套筒出厂质量检验要求序检验量具名号项目称检验要求1外观目测表面应无裂纹和影响接头质量的其它缺陷质量卡尺或外型2专用量长度及外径应满足图纸要求尺寸规能顺利连接套筒并达到旋合长度止端螺纹赛螺纹通端螺3规赛规允许从套筒两端部分旋合，旋入量不尺寸纹赛规应超过 3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2 技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于 15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35 倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
直螺纹套筒连接的技术规范要求精编版
直螺纹套筒连接的技术规范要求直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81 套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
直螺纹套筒规范
规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能,所有检验结果,均应符合现行规范的规定和设计要求;连接套筒应有出厂合格证,一般为或优质炭素结构钢,其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍,套筒长为钢筋直径的二倍,套筒应有保护盖,保护盖上应注明套筒的规格;套筒在运输、储存过程中,要防止锈蚀和沾污,套筒的尺寸偏差及精度要求见表1;表1：套筒尺寸偏差及精度要求套筒直径D外径允许偏差长度允许偏差≤50±0.5±0.56H/GB197-81＞50±0.01D±0.56H/GB197-81套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1外观质量目测表面应无裂纹和影响接头质量的其它缺陷2外型尺寸或专用量规长度及外径应满足图纸要求3螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合,旋入量不应超过3P常用连接套筒有四种形式,分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒;标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的,如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接,也可用于拐铁处钢筋连接;当两端钢筋轴向位置不能移动时,只能使用此种拉头形式,如在两个预制大型连接施工中的钢筋对接;2.2技术准备：在进行时,应综合考虑以下几个问题：1滚压直螺纹接头的厚度应满足现行国家标准中受力钢筋保护层最小厚度的要求,且不得小于15nmm;2受力钢筋滚压直螺纹接头位置应相互错开;在任一接头中心至长度为钢筋直径的35倍的区段内,有接头的受力钢筋截面面积占钢筋总截面面积的百分率,应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％,b、接头宜避开有要求的框架的梁端和柱端的；当无法避开时,接头的百分率不应超过50％;c、受压区和装配式构件中钢筋受力较小部位,接头百分率可不受限制;3根据待连接钢筋的实际情况,选择好套筒的型号、丝扣的方向,并及时调整因在下料、加工、随机切断抽验检验而切短了的钢筋;2.3 人员准备所有从事等强剥肋滚压直螺纹丝头的加工、连接的操作人员,必须经过严格的专业技术培训,经主管部门考核合格,并获得相应的上岗证书方可进行上岗作业,严禁无证人员串岗、代岗;2.4主要机具等强剥肋滚压直螺纹所用的主要机具有、直螺纹成型机、等;3、主要施工方法3.1 工艺流程：下料、平头→剥肋→丝头检验→利用套筒连接→接头检验→完成3.2 接头施工1切割下料对端部不直的钢筋要预先调直,按规程要求,切口的端面应与轴线垂直,不得有马蹄形或挠曲,因此刀片式切断机和氧气吹割都无法满足要求,通长只有采用砂轮切割机,按配料长度逐根进行切割;2加工丝头a、丝头的加工过程是：将待加工钢筋夹持在设备的上,开动机器,扳动给进装置,向前移动,开始剥肋滚压螺纹,等滚压到调定位置后,设备自动停机并反转,将钢筋端部退出动力头,扳动进给装置将设备复位,钢筋丝头即加工完成;b、加工丝头时,应采用,当气温低于0℃时,应掺入15～20％;严禁用机油作或不加切削液加工丝头;c、丝头加工长度为标准型套筒长度的1/2,其公差为+2PP为螺距;d、操作工人应按下表的要求检查丝头的加工质量,每加工10个丝头用通、止检查一次;钢筋丝头质量检验的方法及要求序号检验项目量具名称检验要求1目测、卡尺牙型完整,低于中径的不完整丝扣累计长度不得超过两螺纹周长2丝头长度卡尺、专用量规标准套筒长度的1/2,其公差为2PP为螺距3螺纹直径通端能顺利旋入螺纹e、经自检合格的丝头,应由项目部专职质检员进行检查,切去不合格的丝头,查明原因并解决后重新加工螺纹;f、检查合格的丝头应加以保护,在其端头加带保护帽或用套筒拧紧,按规格分类堆放整齐;3现场连接加工a、连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损;b、采用预埋接头时,连接套筒的位置、规格和数量应符合设计要求;带连接套筒的钢筋应固定牢,连接套筒的外露端应有保护盖;c、滚压直螺纹接头应使用和扳手进行施工,将两个钢筋丝头在套筒中间位置相互顶紧,接头拧紧力矩应符合表4的规定;力矩扳手的精度为±5％;钢筋直径mm16～1820～2225283236～40拧紧力矩Nm100200250280320350d、经拧紧后的滚压直螺纹接头应随手刷上红漆以作标识,单边外露丝扣长度不应超过2P;4、质量控制4.1 工程中应用滚压直螺纹接头时,技术合作单位提供有效的;4.2钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验,工艺检验应符合下列要求：4.2.1每种规格的钢筋连接接头试件不应少于三根；4.2.2接头试件的钢筋母材应进行检验；4.2.3 现场检验应进行拧紧力矩检验和单向试验;施工中要注重对切割下料、的外观检查验收工作;严格把好自检、交接检和专职检验的关;4.2.4用力矩扳手按规定的接头拧紧力矩值抽检接头的施工质量;抽检数量为：梁、柱构件按接头数的15％,且每个构件的接头抽检数不得少于一个接头；基础、墙、扳构件,每100个接头作为一个验收批,不足100个也作为一个验收批,每批抽检3个接头;抽检的接头应全部合格,如有一个接头不合格,则该验收批应逐个检查并拧紧;4.2.5滚压直螺纹接头的单向拉伸强度试验按验收批进行;同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个验收批进行检验和验收,不足500个也作为一个验收批;4.2.6对每一个验收批均应按钢筋机械连接规程JGJ107-96中A级接头的性能进行检验与验收,在工程结构中随机抽取三个试件做单向;当三个试件抗拉强度均不小于该级别钢筋抗拉强度标准值,且不小于0.9倍钢筋器材的实际抗拉强度时,该验收批判定为合格;计算实际抗拉强度时,应采用钢筋的实际横截面积;如有一个试件的抗拉强度不符合要求,应再取六个试件进行复检,复检中仍有一个试件不符合要求,则该验收批判定为不合格;滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱,只要满足强度要求,任何破坏形式均可判定;。
关于直螺纹套筒接头位置的规定！看了这篇全清楚了
关于直螺纹套筒接头位置的规定！看了这篇全清楚了•一、钢筋接头形式钢筋接头形式包括:绑扎连接、焊接连接、机械连接，机械连接又分为：直螺纹、锥螺纹、套筒挤压、套筒灌浆等。
现在施工工地常用的是绑扎连接和直螺纹套筒连接，绑扎连接用于小规格钢筋，一般是直径16以下的钢筋，套筒连接用于直径16以上（含）的钢筋。
经过试验，剥肋滚轧直螺纹接头的疲劳性能最好。
通常来说，套筒连接比绑扎连接、焊接连接具有更好的连接性能。
但绑扎接头的质量更好控制些，只要不少于规定的搭接长度就可以了。
但机械接头和焊接接头的质量不太容易控制。
“GB 50010-2010”对绑扎接头和焊接接头的使用是有限制的。
“GB 50010-2010”第8.4.2轴心受科及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接；其他构件中的钢筋采用绑扎搭接时，受拉钢筋直径不宜大于25mm，受压钢筋直径不宜大于28mm。
“GB 50010-2010”第8.4.9需进行疲劳验算的构件，其纵向受拉钢筋不得采用绑扎搭接接头，也不宜采用焊接接头。
•二、钢筋接头设置原则不管是何种钢筋接头形式，均按《混凝土结构设计规范》（GB 50010-2010）(以下简称“规范”)第8.4.1的规定：混凝土结构中受力钢筋的连接接头宜设置在受力较小处。
在同一根受力钢筋上宜少设接头。
在结构的重要构件和关键传力部位，纵向受力钢筋不宜设置连接接头。
这是钢筋接头设置位置的总原则。
为什么对钢筋接头位置作出如此之多的严格限制？因为接头终究是薄弱点，钢筋接头的传力性能（强度、变形、恢复力、破坏状态等）均不如直接传力的整根钢筋，任何形式的钢筋连接均会削弱其传力性能。
套筒接头通过钢筋与连接件的机械咬合作用将一根钢筋的力传递至另一根钢筋的连接方式。
即使接头质量合格，也不如钢筋原本身。
所以，规范限制接头位置、接头数量和接头百分率。
由于在受力最大处受拉钢筋传力的重要性，接头宜设置在受力较小处。
同时，接头宜避开关键受力部位，如抗震结构的柱端、梁端的箍筋加密区。
直螺纹套筒验收规范
直螺纹套筒验收规范直螺纹套筒是一种常见的工业设备，用于连接螺纹件，具有重要的作用。
为了确保直螺纹套筒的质量和使用效果，需要对其进行严格的验收。
以下是直螺纹套筒验收规范，共分为外观验收、尺寸和几何形状检查、材料和硬度检查、表面处理和包装检查五个方面。
一、外观验收：1. 直螺纹套筒应无裂纹、气泡、夹杂物、明显的划痕和变形等表面缺陷。
2. 直螺纹套筒的表面光洁度应符合技术要求，并且表面应无刺激性气味、异味和明显的污渍。
3. 直螺纹套筒的色泽应均匀一致，无明显的色差。
二、尺寸和几何形状检查：1. 直螺纹套筒内外径应符合技术要求，在允许误差范围内。
2. 直螺纹套筒的螺纹尺寸和螺距应符合技术要求，并与螺纹件配套。
3. 直螺纹套筒的端面平行度和圆度应符合技术要求。
三、材料和硬度检查：1. 直螺纹套筒的材料应和技术要求一致，并具有相应的材质证明或合格证明。
2. 直螺纹套筒的硬度应符合技术要求，可以通过硬度测试仪进行检测。
四、表面处理：1. 直螺纹套筒的表面处理应符合技术要求，如镀锌、镀硬铬等。
2. 直螺纹套筒的表面处理层应均匀、光滑，无明显的剥落和脱层现象。
3. 直螺纹套筒的表面处理层应有一定的耐蚀性和耐磨性。
五、包装检查：1. 直螺纹套筒的包装应符合技术要求，包装材料应为防潮、防震、防腐蚀的材料。
2. 直螺纹套筒的包装应完好无损，无明显的破损和变形。
3. 直螺纹套筒的包装标识应清晰、准确，标明产品名称、规格、数量等信息。
以上是直螺纹套筒验收规范，用于指导直螺纹套筒的验收工作。
通过严格按照规范进行验收，可以保证直螺纹套筒的质量和性能符合要求，提高直螺纹套筒的使用效果和寿命。
直螺纹套筒连接的技术规范要求-范本模板
直螺纹套筒连接的技术规范要求直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格.套筒在运输、储存过程中，要防止锈蚀和沾污,套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0。
5 ±0.5 6H/GB197—81＞50 ±0。
01D ±0。
5 6H/GB197-81 套筒出场质量检验要求见表2表2:套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合,旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接;正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接;可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接.当两端钢筋轴向位置不能移动时,只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行钢筋翻样时,应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求,且不得小于15nmm.2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
直螺纹套筒连接的技术规范要求
直螺纹套筒连接的技术规X要求直螺纹套筒规X一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规X的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素构造钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0.5±0.56H/GB197-81＞50 ±0.01D±0.56H/GB197-81 套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验工程量具名称检验要求1 外观质量目测外表应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并到达旋合长度止端螺纹赛规赛规允许从套筒两端局部旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于一样直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土构造连接施工中的钢筋对接。
2.2技术准备：在进展钢筋翻样时，应综合考虑以下几个问题：1〕滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准?混凝土构造设计规X?中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2〕受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合以下规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
