建筑环境中智能照明系统的设计与应用在当今的建筑领域，智能照明系统正逐渐成为提升建筑品质、节能增效以及改善用户体验的关键要素。
智能照明系统不仅能够根据环境和用户需求自动调节灯光亮度和颜色，还能通过智能化的控制策略实现高效的能源管理。
本文将详细探讨建筑环境中智能照明系统的设计与应用。
一、智能照明系统的概述智能照明系统是一种融合了传感器技术、通信技术和控制技术的先进照明解决方案。
它能够感知环境中的光照强度、人员活动情况等信息，并根据预设的规则和算法自动调整照明设备的工作状态，以实现节能、舒适和便捷的照明效果。
与传统照明系统相比，智能照明系统具有诸多优势。
首先，它能够显著降低能源消耗，通过精确的控制和调光功能，避免不必要的照明浪费。
其次，智能照明系统可以根据不同的场景和需求提供个性化的照明方案，提升照明的舒适度和质量。
此外，它还具备远程控制和集中管理的功能，方便维护和管理。
二、智能照明系统的设计要素1、照明设备的选择智能照明系统中，照明设备的选择至关重要。
常见的智能照明设备包括 LED 灯具、智能灯泡、智能灯带等。
LED 灯具因其高效节能、寿命长、色彩丰富等特点，成为智能照明系统的首选。
在选择照明设备时，需要考虑其光效、色温、显色指数等参数，以满足不同建筑空间的照明需求。
2、传感器的应用传感器是智能照明系统的“眼睛”，能够感知环境中的各种信息。
常见的传感器包括光照传感器、人体红外传感器、声音传感器等。
光照传感器可以检测环境光照强度，从而自动调节灯光亮度；人体红外传感器能够感知人员的活动情况，实现人来灯亮、人走灯灭的功能；声音传感器则可以根据声音信号控制灯光的开关。
3、通信技术的选择智能照明系统中的通信技术负责将传感器采集到的信息传输到控制中心，并将控制指令发送到照明设备。
目前，常用的通信技术包括Zigbee、蓝牙、WiFi 等。
Zigbee 具有低功耗、自组网等优点，适用于大规模的智能照明系统；蓝牙则适用于小型的局部照明控制；WiFi 则具有较高的传输速率和广泛的应用基础。
eib智能照明控制系统
EIB智能照明控制系统一、前言照明控制系统传统是以照明配电箱通过手动开关来控制照明灯具的通断，或通过回路中串入接触器，实现远距离控制。
而今出现的建筑物自控(BA)系统，是以电气触点来实现区域控制、定时通断、中央监控等功能。
由于照明控制系统在BA系统中并非独立，同时控制功能简单，因此使用上有一定的局限性。
故当BA 系统出现故障时，照明系统亦受到影响。
随着微电子技术与数字化技术的发展，开发出了智能化水平更高的专业照明控制的独立系统，从而能节约能源、延长灯具寿命、提高照明质量。
根据使用单位的经验，不仅在照明管理与设备维修的简单及降低费用外，还对环境改善、提高工作效率都有着显著的效果。
二、系统的结构和组成智能照明控制系统按网络的拓扑结构，大致有以下两种型式，总线式和以星形结构为主的混合式。
它们各有特色，前者灵活性较强，易于扩展，控制相对独立，成本较低。
后者可靠性较高，故障诊断和排除简单，存取协议简单，传输速度较高。
一般智能照明控制系统都为数字式照明管理系统，它由系统单元，输入单元和输出单元三部分组成。
除电源设备外，每一单元设置唯一的单元地址，并用软件设定其功能。
通过输出单元来控制各负载回路，各种形式的单元简述如下：1，系统单元：用于提供工作电源，源系统时钟及各种系统的接口，包括系统电源、各种接口（PC、以太网、电话等），网络桥。
主系统对各区域实施相同的控制和信号采样的网络；子系统则对各分区实施不同具体控制的网络。
主系统和子系统之间通过信息等元件连接，实现数据传输。
2，输入单元：用于将外部控制信号变换成网络上传输的信号；如可编程的多功能（开/关、调光、定时、软启动/软关断等）输入开关、红外线接收开关及红外线遥控器（实现灯光调光或开/关功能）。
各种型式及多功能的控制板，（如有的提供LCD页面显示和控制方式，并以图形、文字、图片来做软按键，可进行多点控制、时序控制、存储多种亮模式等），各种功能传感器（如红外线传感器可感知人的活动以控制灯具或其他负载的开关, 亮度传感器）,通过对周围环境的亮度的检测，调整光源的亮度，使周围环境保持适宜的照度，以达到有效利用自然光，节约电能。

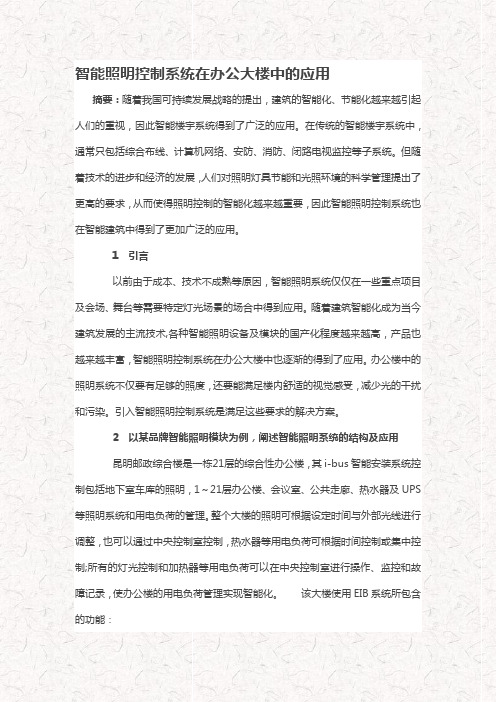

智能照明控制系统在办公大楼中的应用
智能照明控制系统在办公大楼中的应用摘要：随着我国可持续发展战略的提出，建筑的智能化、节能化越来越引起人们的重视，因此智能楼宇系统得到了广泛的应用。
在传统的智能楼宇系统中，通常只包括综合布线、计算机网络、安防、消防、闭路电视监控等子系统。
但随着技术的进步和经济的发展，人们对照明灯具节能和光照环境的科学管理提出了更高的要求，从而使得照明控制的智能化越来越重要，因此智能照明控制系统也在智能建筑中得到了更加广泛的应用。
1 引言以前由于成本、技术不成熟等原因，智能照明系统仅仅在一些重点项目及会场、舞台等需要特定灯光场景的场合中得到应用。
随着建筑智能化成为当今建筑发展的主流技术,各种智能照明设备及模块的国产化程度越来越高，产品也越来越丰富，智能照明控制系统在办公大楼中也逐渐的得到了应用。
办公楼中的照明系统不仅要有足够的照度，还要能满足楼内舒适的视觉感受，减少光的干扰和污染。
引入智能照明控制系统是满足这些要求的解决方案。
2 以某品牌智能照明模块为例，阐述智能照明系统的结构及应用昆明邮政综合楼是一栋21层的综合性办公楼，其i-bus智能安装系统控制包括地下室车库的照明，1～21层办公楼、会议室、公共走廊、热水器及UPS 等照明系统和用电负荷的管理。
整个大楼的照明可根据设定时间与外部光线进行调整，也可以通过中央控制室控制，热水器等用电负荷可根据时间控制或集中控制;所有的灯光控制和加热器等用电负荷可以在中央控制室进行操作、监控和故障记录，使办公楼的用电负荷管理实现智能化。
该大楼使用EIB系统所包含的功能：(1)地下车库节能使用12个移动传感器有效降低了地下车库照明所用的能源。
为了实现全方位覆盖，我们把移动传感器设置在每个入口处及必要的拐角处，一旦传感器被移动的车辆触发，其相应区域的灯就立即打开，并在5分钟后关闭，达到节能目的。
(2)一层至三层的场景灯控制该系统使用的是Busch-tritor开关，所有的灯可由一个按钮操作，最多可设置10种不同的场景。
智能照明系统在建筑电气工程中的应用
智能照明系统在建筑电气工程中的应用摘要：在国家经济、社会科技绽放光彩的同时，人们的物质文化需求也在提升，但也隐藏着能源消耗不断增加、生态环境不断严峻的危机。
于是在现代建筑上，建筑智能化应运而生，追求更加安全、高效、舒适、环保、节能的建筑设计。
最直观的就是照明系统，不再局限于照明的基本层面，而是更多地利用物联网技术、有线／无线通讯技术以及节能控制等技术组成的分布式照明控制系统，通过对多元化应用场所的综合分析，对不同时段的功能区域进行照度、色温、显色指数、炫光限制等技术指标来实现对照明设备的智能化控制，称为智能照明控制系统。
关键词：智能照明系统；建筑电气工程；应用前言随着社会经济的发展，能源消耗总量也在不断增高，能源紧缺成为当下亟待解决的问题。
需要从多个方面着手，加强对照明技术的科技投资，实现节能减排，以积极应对电力供应不足，有效缓解电力供应紧张的局面。
国家电力部门对此提出了相应的要求，即在发展照明节能技术时，不影响日常工作的视觉需要，保证照明效果。
在电气照明节能设计中应用智能照明控制系统，能够实现能耗的智能化控制，从而达到节能、环保、可持续发展的目标。
1智能照明控制系统的结构和功能1.1系统功能智能照明控制系统具有数字化、智能化、模块化的特点，可以对各个模块进行智能化的控制。
同时，其通过总线与中央控制系统进行直接通信，使控制系统的运行更加高效、可靠。
（1）智能照明控制系统能够根据不同的功能需求、使用时间、室内和户外亮度进行自动调节。
需要设计合理的照明场景，通过自动控制或辅助控制来实现照明调节功能。
（2）智能照明控制系统对照明进行了分区，采用了与家用AIS中央控制器有效连接的标准串口，可以与其他控制系统联网。
1.2系统构成智能照明控制系统的构成包括调光模块、控制计算机、控制面板、LED触摸显示屏、开关模块、智能传感器、PC接口、时钟管理模块。
整个系统（除了电力供应模块）的所有电力装置都有内建的微处理器和存储器，并且能够经由信号线路（光纤）与网络相连。

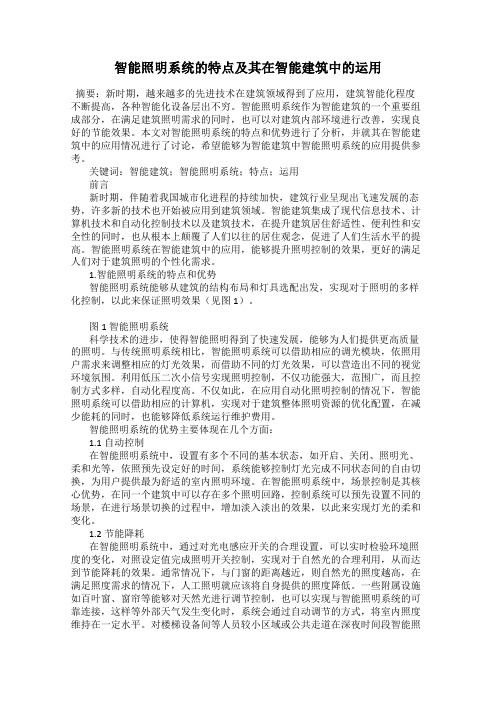

智能照明系统的特点及其在智能建筑中的运用
智能照明系统的特点及其在智能建筑中的运用摘要：新时期，越来越多的先进技术在建筑领域得到了应用，建筑智能化程度不断提高，各种智能化设备层出不穷。
智能照明系统作为智能建筑的一个重要组成部分，在满足建筑照明需求的同时，也可以对建筑内部环境进行改善，实现良好的节能效果。
本文对智能照明系统的特点和优势进行了分析，并就其在智能建筑中的应用情况进行了讨论，希望能够为智能建筑中智能照明系统的应用提供参考。
关键词：智能建筑；智能照明系统；特点；运用前言新时期，伴随着我国城市化进程的持续加快，建筑行业呈现出飞速发展的态势，许多新的技术也开始被应用到建筑领域。
智能建筑集成了现代信息技术、计算机技术和自动化控制技术以及建筑技术，在提升建筑居住舒适性、便利性和安全性的同时，也从根本上颠覆了人们以往的居住观念，促进了人们生活水平的提高。
智能照明系统在智能建筑中的应用，能够提升照明控制的效果，更好的满足人们对于建筑照明的个性化需求。
1.智能照明系统的特点和优势智能照明系统能够从建筑的结构布局和灯具选配出发，实现对于照明的多样化控制，以此来保证照明效果（见图1）。
图1 智能照明系统科学技术的进步，使得智能照明得到了快速发展，能够为人们提供更高质量的照明。
与传统照明系统相比，智能照明系统可以借助相应的调光模块，依照用户需求来调整相应的灯光效果，而借助不同的灯光效果，可以营造出不同的视觉环境氛围。
利用低压二次小信号实现照明控制，不仅功能强大，范围广，而且控制方式多样，自动化程度高。
不仅如此，在应用自动化照明控制的情况下，智能照明系统可以借助相应的计算机，实现对于建筑整体照明资源的优化配置，在减少能耗的同时，也能够降低系统运行维护费用。
智能照明系统的优势主要体现在几个方面：1.1自动控制在智能照明系统中，设置有多个不同的基本状态，如开启、关闭、照明光、柔和光等，依照预先设定好的时间，系统能够控制灯光完成不同状态间的自由切换，为用户提供最为舒适的室内照明环境。

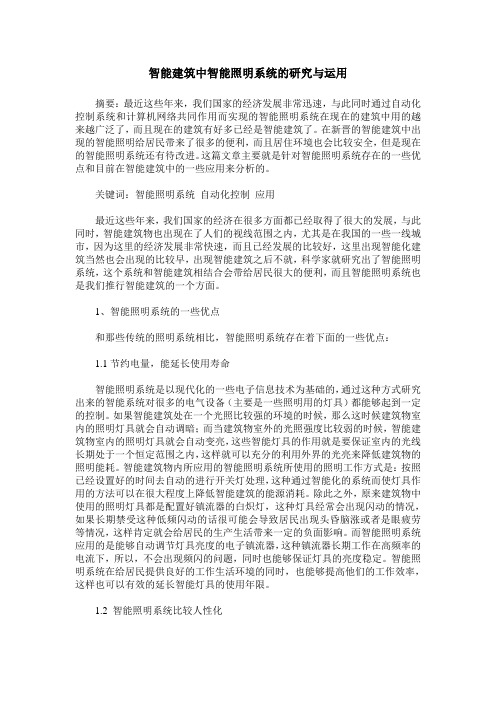

智能建筑中智能照明系统的研究与运用
