钛镀二氧化铅阳极

二氧化铅电极具有耐化学腐蚀性强、氧超电位高、在水溶液里电解时氧化能力强、可通过电流密度大，适合在各种析氧体系条件下的使用。目前已广泛应用于电镀、湿法冶金、废水处理、阴极防腐等领域。

二氧化铅电极作为贱金属阳极使它较传统的贵金属电极（如MMO电极、钛镀铂电极等）具有特别突出的价格优势。

优越性能

1. 析氧电位高、氧化能力强

2.能在高电流密度下使用，电流效率高，使用寿命长

3. 耐腐蚀性好：在强酸H2S04或HN03中有较高的稳定性

4. 钛基二氧化铅电极较传统的石墨电极更容易机械加工、强度更高，耐腐蚀性更强；寿命长、能耗低，不像石墨电极在使用过程中会膨胀脱落，不存在阴极沉积金属产物中碳含量升高的风险。

5.与传统的铅阳极相比，钛基二氧化铅电极的优势在于：

（1）强度更大，重量更轻：使用过程中不易变形，可维持相对固定的极间距，降低槽压节省电能，同时电极工作更加稳定避免了频繁维护对客户造成的经济损失，降低工人劳动强度

（2）耐腐蚀性强、寿命长，使用过程中二氧化铅溶解速度低，对阴极产品的污染小。

（3）二氧化铅电极同铅阳极腐蚀机理不同。铅阳极在硫酸体系中使用时，表面生成一层氧化铅薄膜，可减缓阳极的腐蚀。但是生成的这层膜层比较松散，尤其在含有少量氯离子的电解液中使用，膜层更容易被击穿、冲刷脱落；深层裸漏出来的铅表面继续氧化生成氧化膜，再被击穿，如此循环，加速阳极的腐蚀。而二氧化铅电极在工作时始终是氧化铅涂层发生电化学腐蚀，故能保持较低的阳极腐蚀速率，因此阳极寿命相对较长。

6.相较传统的MMO电极、钛镀铂电极，性能接近、价格更便宜，初期投入少，维护方便。

应用领域

1. 湿法冶金行业中存在氯酸盐体系电解、硫酸盐体系电解、氯酸盐硫酸盐混合体系电解等几种作业环境。二氧化铅电极适用于：

（1）在硫酸体系中，电解制备镍、钴、铜、锌、锰、锡等多种有色金属。

（2）在含少量氯离子的硫酸体系中，电解冶炼有色金属。 2. 在铬酸等强酸性溶液中镀铬，镀硬铬，钢铁工业中制造无锡薄钢板用。

3. 电解制造过铬酸，高氯酸盐和过碘酸盐等无机化合物。

4. 电解氧化法净化废水，使化学耗氧量（COD）和生物需氧量（BOD）达到排放标准。

5. 酸性性溶液中电解氧化合成有机化合物。

6. 电解制造臭氧时，用来替换昂贵的铂阳极。

陕西易莱德生产的太镀二氧化铅阳极优势：

1.采用扩张钛网做基材，重量轻，强度大。

2.Ti网为基体的二氧化铅电极可以降低电解液流动阻力，提高电流效率，尤其在高电流密度下可以有效防止电极过热。

3.采用新配方烧结过渡底层，改善了电极导电性能，增加了镀层与基材的结合力，有效防止基材钝化，降低了槽压，延长了电极寿命。

4.采用参杂、复合镀等技术，有限降低了镀层的内应力，防止镀层在使用过程中脱落，提高了电极使用的稳定性和使用寿命。

陕西易莱德新材料科技有限公司位于西安市高新技术产业开发区，是以钛阳极及其它金属电极、有色金属材料及其深加工产品为主的集研究、开发、生产和销售为一体的高新技术企业。

公司有一支强有力的、多年从事电极研制开发的、具有丰富经验的专业技术队伍，多年来公司与西安交通大学在技术上强强联合采用新技术、新工艺、使产品更加具有市场竞争能力。其中金属阳极等多项产品经多年的不断改进、创新，产品的质量、性能达到国际一流水平。

合集下载

二氧化铅电极的制备及其性能研究

２０１１年６月　电镀与精饰　第３３卷第６期（总２１９期）　・５・　

文章编号：１００１—３８４９（２０１　１）０６—０００５—０３　

二氧化铅电极的制备及其性能研究　

姚颖悟，　王超，　贺　亮，　邱　立　

（河北工业大学化工学院电化学表面技术研究室，天津３００１３０）　

摘要：在钛基体上利用电沉积技术制备二氧化铅电极，研究了溶液组成与电沉积工艺参数对电极　制备的影响，确定了最佳工艺条件。采用加速电解寿命测试研究了二氧化铅电极在硫酸溶液中的　稳定性，试验表明电极寿命可达３５ｈ。用该电极对１００ｍｇ／Ｌ甲基橙的模拟废水处理ｌｈ，脱色率可　达到９５．３％。　关键词：二氧化铅电极；制备；稳定性；电催化　

中图分类号：ＴＱ１５０．６　文献标识码：Ａ　

Ｐｒｅｐａｒａｔｉｏｎ　ａｎｄ　Ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　Ｌｅａｄ　Ｄｉｏｘｉｄｅ　Ｅｌｅｃｔｒｏｄｅ　

ＹＡＯ　Ｙｉｎｇ—ｗｕ，ＷＡＮＧ　Ｃｈａｏ，ＨＥ　Ｌｉａｎｇ，ＱＩＵ　Ｌｉ　（Ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ　Ｓｕｒｆａｃｅ　Ｔｅｃｈｎｏｌｏｇｙ　Ｒｅｓｅａｒｃｈ　Ｌａｂｏｒａｔｏｒｙ，Ｓｃｈｏｏｌ　ｏｆ　Ｃｈｅｍｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　ａｎｄ　Ｔｅｃｈｎｏｌ—　

ｏｇｙ，Ｈｅｂｅｉ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｔｉａｎｊｉｎ　３００１３０，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｌｅａｄ　ｄｉｏｘｉｄｅ　ｅｌｅｃｔｒｏｄｅ　ｗａｓ　ｐｒｅｐａｒｅｄ　ｏｎ　Ｔｉ　ｓｕｂｓｔｒａｔｅ　ｂｙ　ｅｌｅｃｔｒｏｄｅｐｏｓｉｔｉｏｎ．Ｔｈｅ　ｅｆｆｅｃｔｓ　ｏｆ　

ｅｌｅｃｔｒｏｌｙｔｅ　ｃｏｍｐｏｎｅｎｔ　ａｎｄ　ｐｌａｔｉｎｇ　ｐａｒａｍｅｔｅｒｓ　ｏｎ　ｔｈｅ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｔｈｅ　ｌｅａｄ　ｄｉｏｘｉｄｅ　ｅｌｅｃｔｒｏｄｅ　ｗｅｒｅ　ｄｅｔｅｒ—　ｍｉｎｅｄ，ａｎｄ　ｔｈｅ　ｏｐｔｉｍａｌ　ｐｒｏｃｅｓｓ　ｃｏｎｄｉｔｉｏｎｓ　ｗｅｒｅ　ｏｂｔａｉｎｅｄ．Ｔｈｅ　ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ　ｓｔａｂｉｌｉｔｙ　ｏｆ　ｔｈｅ　ｌｅａｄ　ｄｉｏｘｉｄｅ　

钛基二氧化铅电催化降解染料废水的实验设计

收稿日期：2022-09-09基金项目：武汉科技大学教学研究项目（2020X038）作者简介：邱江华（1979-），男，博士，副教授，研究方向：能源化工和环境化工，。安徽化工ANHUICHEMICALINDUSTRYVol.49，No.4Aug.2023第49卷，第4期2023年8月钛基二氧化铅电催化降解染料废水的实验设计邱江华，杨江豪，黄靖文（武汉科技大学化学与化工学院，湖北武汉430081）摘要：钛基二氧化铅广泛应用于有机废水的电催化降解，然而传统的锡锑氧化物中间层采用涂覆煅烧法制备，存在工艺繁琐、附着力低易脱落、能耗高、易产生有毒气体等缺点，大大限制了其在本科实验教学中的应用。因此，设计了电沉积法制备镍中间层的钛基二氧化铅电极Ti/Ni/La-PbO2，利用X射线粉末衍射（XRD）和扫描电镜（SEM）对电极进行了表征，并探讨了电流密度、溶液pH值、反应时间、电极重复使用等对染料废水降解的影响。该综合性实验涉及到电极的制备、表征及活性研究，有利于培养大学生的科研能力、环保意识和创新思维。关键词：钛基二氧化铅；染料废水；亚甲基蓝；电催化降解；实验设计doi：10.3969/j.issn.1008-553X.2023.04.044中图分类号：X52；O6文献标识码：A文章编号：1008-553X（2023）04-0178-05水是人类赖以生存的宝贵自然资源，然而，随着我国经济体量的不断增大，每年会产生大量的工业废水，尤其是化工、农药、制药和印染等工厂排放的有机废水，具有高浓度、多组分、难降解等特点。这些有机化合物一般具有很强的毒性，会产生“致癌、致畸、致突变”的“三致”危害，其污染成分长期在环境中滞留，必然对自然界的生态系统及人体健康构成严重威胁[1-2]。因此，如何高效、低成本地降解这些工业有机废水已成为亟需解决的社会问题。有机废水的传统处理技术主要有物理法、生物法和化学法等。物理法是通过沉淀或吸附等物理作用将水和污染物分离的方法，其处理能力有限，经济效益低，一般只用于各种废水的预处理[3]；生物法是指微生物在一定条件下，通过代谢作用将废水中的有机物转换为自身的生长元素，从而降低废水中有机物浓度的方法，需要的能耗少，成本低，污染小，但是微生物的培养周期长，且对于高浓度的有机废水降解效果不太理想[4]；化学法主要通过催化氧化的方法降解有机污染物[5]，又可分为Fenton氧化法、光催化氧化法、超声波氧化法、臭氧氧化法和电催化氧化法等，其中电催化氧化法具有化学稳定性好、降解效率高、无二次污染、反应条件温和、经济成本低等优点[6]，已成为当前工业有机废水处理研究的热点之一。目前，石墨电极、贵金属电极、掺杂硼金刚石电极（BDD电极）和形稳性电极（DSA电极）等被广泛应用于有机废水电催化阳极材料。石墨电极具有成本低、导电性强、耐高温、耐酸碱腐蚀等优点，但是反应速度慢，催化效果不稳定；贵金属电极具有化学惰性、耐腐蚀的优点，但是价格昂贵；BDD电极具有较强的抗中毒及抗污染能力、较宽的电化学电势窗口、较小的背景电流和较好的电化学稳定性的优点，但是制备工艺复杂，相关设备和电极本身成本较高；DSA电极具有价格相对低廉、催化活性高、制备方法简单、易于实现功能化改性的优点，但是传统DSA电极的中间锡锑氧化物层所采用的涂覆煅烧法存在工艺繁琐、附着力低易脱落、能耗高、易产生有毒气体等缺点[7]，大大限制了其在本科实验教学中的应用。因此，本文采用电沉积镍中间层来代替锡锑氧化物涂层，制备了Ti/Ni/La-PbO2电极，对电极结构进行了X射线粉末衍射（XRD）和扫描电镜（SEM）表征，并探讨了所制备的电极对染料废水的降解。通过项目研究的实验形式对水污染的社会热点问题进行探索，将化学理论与实践相结合，有利于提升传统工科类学生的专业认同感和学习兴趣，有利于培养学生的逻辑思维、环保意识和创新能力，有利于培养学生应用所学化学知识分析和解决生产中复杂化学问题的能力[8]。1实验部分1.1主要材料与仪器钛箔、镍片、不锈钢片；硝酸铅、硼酸、硝酸镍、硝酸镧、硫酸钠、氯化钠、氟化钠、亚甲基蓝等，分析纯。PertProMPD型X射线衍射仪，PhilipsX’；S4800型扫描电子显微镜，Hitachi；UV-1800PC型紫外分光光度计。1.2电极的制备以含有Ni（NO3）2·6H2O200g/L、H3BO335g/L、178

Ti／SnO2—Sb ／PbO2阳极在硫酸溶液中失效的研究

摘要：本文通过研究Ti/SnO2—Sb/PbO2电极在硫酸溶液中钝化的现象，讨论了电极活性下降的原因，以便于延长电极的寿命提高电解的效率。结果表明电极在硫酸溶液中失活的原因有二氧化铅活性组元的溶解、消耗，涂层的脱落或剥离以及Ti基钝化生成TiO2。

关键词：Ti/SnO2—Sb/PbO2电极，循环伏安；寿命；活化

1 前言

近些年来，Ti/SnO2—Sb /PbO2电极因其具有良好的导电性、催化活性、高析氧过电位和电镀成本较低等优点而被广泛应用于氯碱工业、氯酸盐生产、污水处理、电渗析、燃料电池、阳极保护和电有机合成等方面这些领域中。然而，关于Ti/SnO2—Sb/PbO2 阳极在使用过程中失效的研究报道的却很少有。

为此，我们研究了Ti/SnO2—Sb/PbO2在硫酸溶液中失效的情况，以便于找到电极活性下降的原因，从而延长电极的使用寿命。

2 实验部分

2.1 试剂与仪器

苯酚、异丙醇、SnCl2·2H2O、SbCl3、Pb(NO3)2、HCl、HNO3、NaF和H2SO4均为分析纯试剂。除特殊说明，溶剂均为去离子水。CHI660B电化学工作站（上海辰华电化学公司）。

2.2 电极制备

2.2.1 Ti/SnO2—Sb中间层的制备

钛基体选用TA2钛板，其规格为3㎜×1㎜×1.0㎜，首先用洗涤剂脱脂，然后用20 %盐酸水溶液煮沸两小时，最后用去离子水冲洗干净备用。

采用热分解法制备Ti / SnO2—Sb混合氧化物中间涂层。将SnCl2·2H2O、SbCl3按一定比例溶解在含有盐酸的异丙醇溶液中，按SnO2—Sb含量为10mg·cm2配制成涂液，刷涂在处理好的钛基体上，90℃下烘干，然后在氧气气氛中500℃下热氧化10分钟，反复操作，直至将涂液全部涂完为止，最后在500℃下烧结1小时。

2.2.2电沉积制备Ti/PbO2阳极

Ti/PbO2电极由含有0.5 mol·L-1 Pb(NO3)2, 0.05 mol·L-1 NaF的0.1 mol·L-1

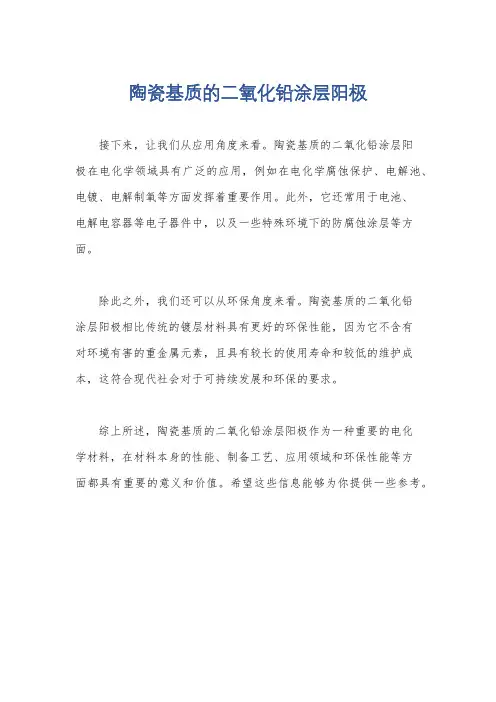

陶瓷基质的二氧化铅涂层阳极

接下来，让我们从应用角度来看。陶瓷基质的二氧化铅涂层阳极在电化学领域具有广泛的应用，例如在电化学腐蚀保护、电解池、电镀、电解制氧等方面发挥着重要作用。此外，它还常用于电池、电解电容器等电子器件中，以及一些特殊环境下的防腐蚀涂层等方面。

除此之外，我们还可以从环保角度来看。陶瓷基质的二氧化铅涂层阳极相比传统的镀层材料具有更好的环保性能，因为它不含有对环境有害的重金属元素，且具有较长的使用寿命和较低的维护成本，这符合现代社会对于可持续发展和环保的要求。

综上所述，陶瓷基质的二氧化铅涂层阳极作为一种重要的电化学材料，在材料本身的性能、制备工艺、应用领域和环保性能等方面都具有重要的意义和价值。希望这些信息能够为你提供一些参考。

二氧化铅电极

1 二氧化铅电极的改性

随着工业和科学技术的不断发展，传统的阳极材料越来越表现出其局限性。例如，铂金费用太高；石墨在氯碱工业和析氧体系中的耐蚀性不理想，强度较小：铅合金阳极有耐腐蚀性能差，电催化性能低，电力消耗大等缺点。从节能、降耗、无污染等对于所谓“绿色材料”的要求出发，人们希望寻找到长寿命、电化学催化性能高、无二次污染的新型阳极。

在析氧环境下，人们研制开发了二氧化铅电极，PbO2：是缺氧含过量铅的非化学计量化合物，有多种晶型，用阳极电沉积法镀制的β-PbO2：具有抗氧化、耐腐蚀(在强酸H2S04或HN03中有较高的稳定性)、氧超电位高、导电性良好、结合力强、在水溶液里电解时氧化能力强、可通过大电流等特点，很具发展前景。目前已广泛应用于电镀、冶炼、废水处理、阴极防腐等领域，是许多其它电极材料(如DSA，铅、钛镀铂)所无法取代的。

二氧化铅电极具有电阻率低、化学性质稳定、耐蚀性好、导电性好、可通过大电流等特性，广泛应用于各类有机物、无机物的电解制备及污水处理和高纯水制备工艺过程中，应用领域十分广泛。Pb02具有导电性能优越、充放电可逆性好以及价格低廉等优点，广泛用作铅酸电池正极，目前铅酸蓄电池正极活性物质二氧化铅的利用率还不高，一般不超过50％，大电流放电时则更低。所以，提高正极活性物质二氧化铅利用率对于提高电池比能量具有实际意义。

十九世纪，就已经有人把二氧化铅作为阳极材料来研究，但直到发现了二氧化铅能方便地在硝酸铅溶液里通过阳极电沉积而制得后才得以被运用，1934年，Pb02电极曾作为铂电极的代用电极在过氯酸盐生产中使用过，当时二氧化铅的制造方法是，将内径25cm，长度120cm的铁筒内侧作为阳极，电镀液为230g／L硝酸铅溶液，阳极电流密度7A／dm2，800C，电沉积2天．得厚度1cm的二氧化铅。二氧化铅从铁基体剥离后，经机械加工成宽5cm，长35cm，厚1cm的长方形。将5—10块二氧化铅板状电极连结起来用在过氯酸盐生产中。

钛阳极常见应用领域

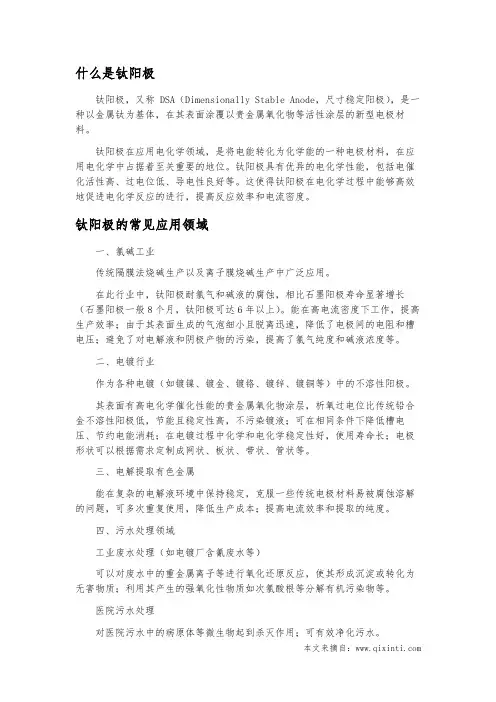

什么是钛阳极

钛阳极，又称 DSA（Dimensionally Stable Anode，尺寸稳定阳极）

，是一

种以金属钛为基体，在其表面涂覆以贵金属氧化物等活性涂层的新型电极材

料。

钛阳极在应用电化学领域，是将电能转化为化学能的一种电极材料，在应

用电化学中占据着至关重要的地位。钛阳极具有优异的电化学性能，包括电催

化活性高、过电位低、导电性良好等。这使得钛阳极在电化学过程中能够高效

地促进电化学反应的进行，提高反应效率和电流密度。

钛阳极的常见应用领域

一、氯碱工业

传统隔膜法烧碱生产以及离子膜烧碱生产中广泛应用。

在此行业中，钛阳极耐氯气和碱液的腐蚀，相比石墨阳极寿命显著增长

（石墨阳极一般

个月，钛阳极可达

年以上）

。能在高电流密度下工作，提高

生产效率；由于其表面生成的气泡细小且脱离迅速，降低了电极间的电阻和槽

电压；避免了对电解液和阴极产物的污染，提高了氯气纯度和碱液浓度等。

二、电镀行业

作为各种电镀（如镀镍、镀金、镀铬、镀锌、镀铜等）中的不溶性阳极。

其表面有高电化学催化性能的贵金属氧化物涂层，析氧过电位比传统铅合

金不溶性阳极低，节能且稳定性高，不污染镀液；可在相同条件下降低槽电

压、节约电能消耗；在电镀过程中化学和电化学稳定性好，使用寿命长；电极

形状可以根据需求定制成网状、板状、带状、管状等。

三、电解提取有色金属

能在复杂的电解液环境中保持稳定，克服一些传统电极材料易被腐蚀溶解

的问题，可多次重复使用，降低生产成本；提高电流效率和提取的纯度。

四、污水处理领域

工业废水处理（如电镀厂含氰废水等）

可以对废水中的重金属离子等进行氧化还原反应，使其形成沉淀或转化为

无害物质；利用其产生的强氧化性物质如次氯酸根等分解有机污染物等。

医院污水处理

对医院污水中的病原体等微生物起到杀灭作用；可有效净化污水。

五、环境保护相关

生活用水和食品用具消毒

利用其电化学特性产生消毒成分，如在水中产生次氯酸等，对生活用水进

行消毒净化处理，保证生活用水安全；用于食品用具消毒能避免传统消毒方式

电镀二氧化铅

电镀是一种常用的表面处理技术，它可以在金属表面形成一层具有特定功能或装饰效果的覆盖层。而二氧化铅（PbO2）是一种重要的电化学材料，具有优异的抗腐蚀性能和电化学活性，因此被广泛应用于电池、阴极保护等领域。将二氧化铅通过电镀技术应用于金属表面，不仅可以提高金属的抗腐蚀性能，还可以赋予其更多的功能。

电镀二氧化铅的过程首先需要准备好金属基材和二氧化铅溶液。金属基材可以是铜、钢铁、铝等，而二氧化铅溶液一般是由含有铅离子的酸性溶液制备而成。在电镀过程中，首先将金属基材浸入酸性溶液中，作为阴极，而作为阳极的铅板则放入溶液中，通过电流的作用，将铅阳极上的铅离子还原为固体的二氧化铅，沉积在金属基材的表面。

电镀二氧化铅的主要优点是可以显著提高金属的抗腐蚀性能。二氧化铅具有优异的抗腐蚀性能，可以有效防止金属基材受到氧化、腐蚀的侵蚀，延长金属的使用寿命。此外，电镀二氧化铅还可以提供良好的导电性能和耐磨性，使金属表面更加耐用。在一些特殊的应用领域，如阴极保护、电池制造等，电镀二氧化铅还可以赋予金属更多的功能，满足特定的工程需求。

然而，电镀二氧化铅也存在一些问题。首先，电镀过程中需要使用含有铅离子的酸性溶液，这对环境和人体健康都具有一定的危害。其次，电镀二氧化铅的工艺相对复杂，需要严格控制电流、温度、pH值等参数，否则容易导致镀层质量不稳定，甚至出现脱落、起泡等问题。此外，电镀二氧化铅的镀层厚度也需要合理控制，过厚或过薄都可能影响镀层的性能。

为了解决电镀二氧化铅存在的问题，目前研究人员正在寻找替代材料或改良工艺。一些新型电镀技术，如化学镀、电沉积等，已经在一定程度上解决了传统电镀技术的问题，提高了镀层的质量和性能。此外，还有一些绿色环保的电镀技术正在发展中，如无机电镀、纳米电镀等，可以减少对环境的污染，提高工艺的安全性和可持续性。

电镀二氧化铅是一种重要的表面处理技术，可以显著提高金属基材的抗腐蚀性能和功能。然而，其存在的环境污染和工艺复杂性问题也需要我们寻找替代材料和改进工艺，以实现更加安全、绿色和可持续的电镀技术。通过不断的研究和创新，相信电镀二氧化铅技术将会得到进一步的发展和应用。

氟硼酸铅镀液中电沉积钛基二氧化铅

第２５卷第８期　２０１　１年８月　化工时刊　Ｃｈｅｍｉｃａｌ　Ｉｎｄｕｓｔｒｙ　Ｔｉｍｅｓ　Ｖｏ１．２５，Ｎｏ．８　Ａｕｇ．８．２０１１　

ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００２—１５４Ｘ．２０１１．０８．００１　

氟硼酸铅镀液中电沉积钛基二氧化铅　

徐兴福　孔　彬　孔春梅　唐永明　杨文忠。　

（１南京钢铁联合有限公司，江苏南京２１００３５；２长江大学石油工程学院，湖北荆州４３４０２３；　

３南京工业大学理学院，江苏南京２１０００９）　

摘要以电沉积法从氟硼酸铅镀液中制备Ｔｉ基ＰｂＯ　阳极（ＦＢ／ＰｂＯ：）及其掺杂氟离子的ＦＢ／Ｆ—ＰｂＯ　阳极。应用　计时电位法研究了所制备阳极的电沉积成核速率，发现氟硼酸铅镀液在钛基表面电沉积二氧化铅的结晶速度比硝酸　铅镀液更快。采用ＸＲＤ和ＳＥＭ技术对这两种电极进行了表征，并与传统的硝酸镀液制备的钛基二氧化铅对比，发现　电极表面的晶相主要为Ｂ—ＰｂＯ。，氟离子的掺杂影响ＰｂＯ：的优先生长晶面；并且ＦＢ／Ｆ—Ｐｂ０２镀层表面晶粒结合紧　密，大小均匀。分别用ＦＢ／ＰｂＯ：和ＦＢ／Ｆ—ＰｂＯ　作为阳极，对５　ｍｇ／Ｌ的甲基橙溶液进行降解，并与硝酸铅镀液制备的　Ｔｉ基ＰｂＯ２阳极（Ｎ／ＰｂＯ２）进行比较，结果表明：在相同条件下ＦＢ／ＰｂＯ２的催化活性比Ｎ／ＰｂＯ　高。　关键词Ｔｉ／ＰｂＯ　电沉积氟硼酸　甲基橙　

Ｅｌｅｃｔｒｏｄｅ　Ｐｏｓｉｔｉｏｎ　ｏｆ　Ｌｅａｄ　Ｄｉｏｘｉｄｅ　ｆｒｏｍ　Ｆｌｕｏｒｏｂｏｒａｔｅ　Ｓｏｌｕｔｉｏｎｓ　ａｎｄ　

Ｅｌｅｃｔｒｏｃａｔａｌｙｔｉｃ　Ａｃｔｉｖｉｔｙ　ｏｆ　ＰｂＯ２　Ａｎｏｄｅｓ　

Ｘｕ　Ｘｉｎｇｆｕ　Ｋｏｎｇ　Ｂｉｎ　Ｋｏｎｇ　Ｃｈｕｎｍｅｉ　Ｔａｎｇ　Ｙｏｎｇｍｉｎｇ　Ｙａｎｇ　Ｗｅｎｚｈｏｎｇ。　

（１　Ｎａｎｊｉｎ　Ｉｒｏｎ＆ｓｔｅｅｌ　Ｕｎｉｔｅｄ　Ｃｏ．，Ｌｔｄ，Ｊｉａｎｇｓｕ　Ｎａｎｊｉｎ　２１００３５　

２　Ｙａｎｇｔｚｅ　Ｕｎｉｖｅｒｓｉｔｙ，Ｐｅｔｒｏｌｅｕｍ　Ｅｎｇｉｎｅｅｒ　Ｃｏｌｌｅｇｅ，Ｈｕｂｅｉ　Ｊｉｎｇｚｈｏｕ　４３４０２３　

二氧化铅电极的制备工艺

尹卫华;杨丽娜;周裕高;韦志伟

【摘要】Lead dioxide coating was prepared on a Ti substrate by pulsed

current technique. The effect of the pulsed current density, pulsed time

and relaxation time on the morphology and electrochemical properties of

the coating was studied by means of scanning electron microscopy and

electrochemical testing. Compared with lead dioxide fabricated by

common electroplate technique, lead dioxide prepared by pulsed current

technique is more dense, has no hole, shows better corrosion resisting

property and more stable electrochemical properties.%采用脉冲电流技术制备钛基二氧化铅电极,研究了脉冲电流密度,脉冲时间,脉冲间隔等因素对钛基二氧化铅形貌以及电化学特性的影响.与直流电镀二氧化铅比较,利用脉冲电镀制备的二氧化铅镀层更加致密,电化学性能更加稳定.

【期刊名称】《腐蚀与防护》

【年(卷),期】2013(034)001

【总页数】4页(P71-73,94)

【关键词】二氧化铅;脉冲电镀;电化学测试

【作者】尹卫华;杨丽娜;周裕高;韦志伟

【作者单位】南丹县南方有色冶炼有限责任公司,河池547000

【正文语种】中文【中图分类】TG174.4
