最全给排水工程量计算和实例清单
给排水工程量计算方法
给排水工程量计算方法一、协议关键信息1、计算范围室内给排水管道室外给排水管道卫生器具及设备阀门、水表等配件2、计算依据设计图纸施工规范相关标准图集3、计算单位长度：米（m）面积：平方米（㎡）体积：立方米（m³）数量：个、套等4、计算精度保留小数点后两位5、计算原则按照实际安装工程量计算不重复计算扣除预留孔洞等所占体积二、计算方法11 室内给排水管道工程量计算111 给水管道按设计图示管道中心线长度以米计算，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）及各种井类所占的长度。
室内管道安装，当层高小于或等于 4m 时，立管应每层计算一个管卡；层高大于 4m 时，应每层计算两个管卡。
112 排水管道按设计图示管道中心线长度以米计算，不扣除管件所占长度。
排水横管长度应按平面图的尺寸计算，对于卫生器具成组安装的，应扣除卫生器具之间的短管长度。
排水立管的长度应按系统图中标注的高度计算。
12 室外给排水管道工程量计算121 给水管道区分不同材质、管径和连接方式，按设计图示管道中心线长度以米计算。
管道沟槽土方工程量应按设计图示尺寸以体积计算。
122 排水管道同室外给水管道计算方法，但应注意检查井所占长度。
排水管道的基础、垫层等应单独计算。
13 卫生器具及设备工程量计算131 卫生器具以“组”或“个”为计量单位，按设计图示数量计算。
卫生器具的给水、排水支管的长度应计入卫生器具的工程量内。
132 设备如水泵、水箱等，按设计图示数量计算。
14 阀门、水表等配件工程量计算141 阀门按设计图示数量以“个”计算。
142 水表按设计图示数量以“组”计算。
三、计算注意事项21 图纸解读仔细研究设计图纸，理解给排水系统的布局、管径、走向等。
注意图纸中的标注、说明和图例。
22 规范遵循严格按照国家和地方的施工规范及相关标准进行计算。
对于规范中未明确的部分，应参照类似工程的计算方法或咨询专业人士。
23 变更处理如有设计变更，应及时调整工程量计算。
给排水工程量清单
标题：给排水工程量清单引言：给排水工程作为建筑工程的重要组成部分，是确保建筑物正常排放废水和供水的基础设施。
给排水工程量清单是在建筑设计和施工过程中进行工程测量和计算的重要参考文件。
本文将详细介绍给排水工程量清单的编制要点、内容，并对其中涉及的几个常见工程项进行详细解析。
一、给排水工程量清单的编制要点1. 合理分类：给排水工程量清单应按照不同的工程项目进行分类，包括给水工程、排水工程、雨水排水工程等，便于施工单位进行工程测量和计算。
2. 细致详尽：清单中应包含每个工程项目的具体数量和规格要求，如给水管道长度、排水管道数量等，以便施工单位能够准确掌握所需材料和工艺。
3. 规范统一：清单的编制应参考相关的国家和地方标准规范，确保工程量的计算准确无误。
4. 及时更新：随着工程的推进，工程量清单需要根据实际情况进行及时的更新和调整，确保工程进展的准确性和实效性。
二、给排水工程量清单的内容1. 给水工程：包括冷热水管道、给水泵房、水箱等工程项目，涉及的清单内容有管道长度、管件数量、泵房设备等。
2. 排水工程：包括污水管道、化粪池、检查井等工程项目，相关清单内容有排水管道长度、检查井数量、化粪池容积等。
3. 雨水排水工程：包括雨水收集井、雨水管道等工程项目，清单内容包括雨水收集井数量、管道长度等。
4. 设备和材料：包括给排水工程中需要使用的设备和材料清单，如给水泵、排水管道、阀门等。
三、常见工程项解析1. 给排水管道：给水管道和排水管道是给排水工程中的重要部分。
给水管道清单需包含管道长度、规格要求，排水管道清单需包含管道长度、材质等信息。
2. 检查井：检查井是给排水工程中用于检查和维修管道的设施。
清单中应包含检查井的数量、尺寸和材质要求等信息。
3. 泵房和水箱：给水工程中的泵房和水箱是确保供水正常运行的设施，清单中应包含泵房和水箱的数量、容量和设备要求等。
4. 阀门和管件：阀门和管件在给排水工程中起着控制流量和连接管道的作用，清单中应包含阀门和管件的数量和规格要求。

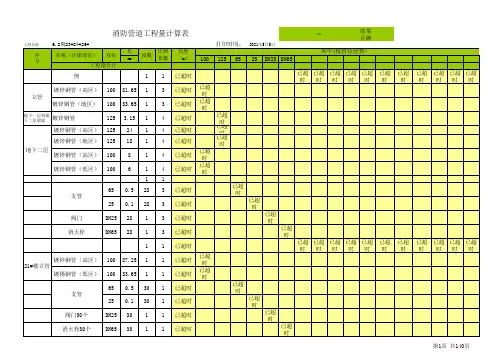

适合手工计算给排水工程量的计算表n
＝
结果 正确
其中(按直径分类）
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
＝
结果 正确
其中(按直径分类）
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
已超 时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
1 1 已超时
给排水工程量计算方法总结
给排水工程量计算方法总结一、主要分项工程内容1、给水工程1.1、室内给水管网；1.2、给水附件；1.2.1、控制附件1.2.2、配水附件1.3、支架，套管，法兰。
2、排水工程2.1、排水管网；2.2、清通设备（支管：地面扫除口，法兰端盖；干管：检查口；室外排水井。
）注：地面扫除口是未计价材料，需要单独列项。
2.3、土建类配件。
3、卫生设备4、零星类土建工程二、室内给水管网1、列项：区分室内外、管材、连接方法、规格计算2、分界线：室内外（检查井、阀门井、水表井或外墙皮1.5m 作为分界）3、计算规则：3.1、以标注为准；3.2、计算至卫生设备中心；3.3、以室内内墙皮为准。
4、注意：管道与设备的分界线，以标准图为准。
三、排水管网1、列项：区分室内外、管材、连接方法、规格计算2、分界线：室内外（排水检查井或外墙皮1.5m 作为分界）3、计算规则：3.1、以标注为准；3.2、计算至卫生设备中心。
4、注意：管道与设备的分界线，以标准图为准。
注：如果卫生设备的水封（存水弯）在楼面以上，分界线以标注或楼面为准；如果卫生设备的水封（存水弯）在楼面以下，分界线以排水横管为准；四、计算1、管道水平长：根据平面图（标准、轴线、卫生设备位置推算）2、管道垂直长：系统图（用标高计算）3、给水附件：3.1、控制附件：阀门等3.2、配水附件：水龙头等。
4、套管：4.1、镀锌铁皮套管：定额已包含安装费，按被穿管径确定规格。
4.2、钢套管：A、执行室外焊接钢管定额，以延长米计算。
B、按被穿管径加2 号确定规格。
C、厚度计算：穿墙套管以墙厚度确定；穿楼板以下面平，上面加20-30mm 确定长度。
4.3、防水套管：执行第六册定额。
5、法兰：以“副”为单位，规格以被穿管道直径确定；法兰阀门已包含了管道法兰；两个法兰附件相连时，使用单面法兰。
6、支架。
除锈刷漆另计7、水表：注意水表的组成（其中：螺纹水表包含了1个截止阀；法兰水表包含了3个截止阀，1个止回阀）8、给水管网：清洗消毒排水管网：地面清扫口、地漏、排水栓记住9、其他：管道土方开挖；水磨石水池；管道支墩管道工程工程量的计算规则及内容一、管道工程各种管道，均以施工图所示管道中心线长度以“米”为计量单位，不扣除阀门及管件（包括减压阀、疏水器、水表、伸缩器等成组安装）所占长度。
给排水、采暖、燃气工程工程量计算
根据散热器类型、规格和安装位置， 计算散热器安装工程量。
锅炉安装
根据锅炉型号、规格和安装位置，计 算锅炉安装工程量。
02
采暖工程量计算
散热器安装
散热器安装
根据设计图纸和现场实际情况，计算散热器的安装数量， 并按照散热器的规格和尺寸计算安装所需的材料和人工费 用。
散热器种类
不同种类的散热器有不同的安装方式和要求，因此需要针 对不同种类的散热器分别进行工程量计算。
管道防腐处理
根据管道材质和敷设环境， 确定是否需要进行防腐处 理，并计算防腐材料的用 量和涂装面积。
管道支架制作安装
根据管道的重量和敷设方 式，计算管道支架的数量、 类型和材料用量，并确定 支架的安装位置。
管件制作安装
管件种类和规格
根据管道系统的设计要求，确定所需管件的种类和规格，如弯头、 三通、法兰等。
管道附件安装
阀门安装
根据阀门类型、规格和安装方式，计 算阀门安装工程量。
补偿器安装
根据补偿器类型、规格和安装位置， 计算补偿器安装工程量。
卫生器具安装
洗脸盆安装
根据洗脸盆类型、规格和安装位置，计算洗脸盆安装工程量 。
座便器安装
根据座便器类型、规格和安装位置，计算座便器安装工程量 。
供暖器具安装
管件材料用量
根据管件的大小和厚度，计算所需管件材料的数量和重量。
管件加工制作
对于需要现场加工制作的管件，需要根据图纸和工艺要求，计算 所需的材料和人工。
管道附属构筑物
阀门安装
根据管道系统的需要，计 算所需阀门的种类、规格 和数量，并确定阀门的安 装位置。
管道支架制作安装
根据管道的重量和敷设方 式，计算管道支架的数量、 类型和材料用量，并确定 支架的安装位置。
给排水定额的套用及工程量的计算
给排水、采暖、燃气工程一、室内给水管道定额的套用及工程量的计算工程量计算总的顺序由入(出)口起，先主干,后支管；先进入，后排出；先设备，后附件。
计算要领：以管道系统为单元计算，先小系统,后相加为全系统；以建筑平面特点划片计算.用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算水平管长度；以管道系统图、剖面图的标高计算立管长度.(一）、室内给水管道工程量的计算1、管道均以施工图所示中心长度，以“10m"为计量单位,不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。
室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。
2、镀锌铁皮套管制作以“个"为计量单位，其安装已包括在管道安装定额内，不得另行计算。
3、穿墙、穿楼板管道钢套管制作安装按主管公称直径以“10个"为计量单位。
4、刚性防水翼环制作安装按主管公称直径以“个"为计量单位.5、铸铁法兰(螺纹连接）与碳钢法兰（焊接），以“个”为计量单位.6、管道支架制作安装,室内管道公称直径32mm以下的安装工程已包括在内,不得另行计算。
公称直径32mm以上的，可另行计算。
管道支架制作安装DN32以上钢管支架的制作及安装，按支架型钢的重量“100kg"为单位计算，执行定额相应子目。
型钢为未计价材。
支架定额中已包括制作和安装用的螺栓,螺母和垫片不应另行计算。
管道支架制作和安装定额按一般管架编制,型钢支架套用一般支架定额。
计算管道支架制作安装时，首先要弄清楚在哪些地方设支架，设几个支架，支架重量怎么计算等。
给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342管道间距可按表计算.管道支架的个数计算：支架个数=某规格管子的长度/该规格管子支架间距（计算结果有小数进1取整）。
管道支架的总重量=∑（某种规格的管子支架个数×该规格管支架的每个重量)7、各种伸缩器制作安装,均以“个"为计量单位.方形伸缩器的两臂，按臂长的两倍合并在管道长度内计算。
给排水管道土方量计算公式
管径DN 500～600
钢管(m3/m) 铸铁管(m3/m) 砼管(m3/m)
0.21
0.24
0.33
钢管(m3)
铸铁管(m3)
ቤተ መጻሕፍቲ ባይዱ
0
砼管(m3) 0
700～800 900～1000
0.44
0.49
0.6
0.71
0.77
0.92
小计
合 计：
挖、填土方量总计：
0
0
0
0
0
0
0
0
室 内 外 给 排 水 管 道 土 方 量 计 算(按一二类土设置，h>1.2放坡）
管沟挖方量计算式： V=h(b+0.5h)l 式中： h——沟深，按设计管底标高计算，m；
b——沟底宽，m； l——沟长，m； 0.5——放坡系数。 计算时，各种检查井和排水管道接口处的加宽多挖土方工程量不增加；但铸铁管 给水管道，接口处操作坑工程量应增加，按全部给水管沟土方量的2.5%计算增加量。
沟底宽b (m) 0.8 0.9 1.0 1.3 1.5 1.8 2.0
砼、钢筋砼管
沟深h (m)
沟长l (m)
小计
0.0
0.0
合 计：
0
0
挖方量 (m3) 0 0 0 0 0 0 0
0
管道回填土方量计算
(1) DN500以下的管沟回填土方量不扣除管道所占体积； (2) DN500以上的管沟回填土方量按下表扣除。
管径DN (mm)
50～75 100～200 250～350 400～450 500～600 700～800 900～1000
沟底宽b (m) 0.6 0.7 0.8 1.0 1.3 1.6 1.8
纯手工计算给排水_暖通_电气工程量必须收藏
纯手工计算给排水_暖通_电气工程量必须收藏摘要：A、铸铁干管及0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）给排水工程（给水、排水）一、给水部分：1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。
2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。
3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。
4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。
5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。
给水入户干管的计算1、数给水入户的入户装置(一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的，不给计算)给水立管的计算1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）2、立管上的阀门（阀门规格与立管的规格相同）3、立管穿楼板套管（多大规格的立管套管为多大规格）给水支管的计算1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）2、穿墙套管（一般为管井中的立管接出的支管处有此套管）3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了)给水工程套定额的项目1、各种规格的给水管子2、各种规格的阀门3、各种规格的水表、4穿楼板套管5、穿墙套管6、管道冲洗7、室外1.5米给水管道的挖土方二、排水部分：排水工程分有压排水管道和无压排水管道(在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道)，高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。
给排水工程施工图的工程量计算
各种伸缩器的制作与安装 均以“个”为计量单位。方形伸缩器的两臂，按臂长的两倍合并在管道安装长度内计算。
管道冲洗、消毒、压力试验 均按管道公称直径分档，以长度“米”为计量单位，不得扣除阀门、管件所占长度。 管道安装项目中已包括了压力试验，一般不得执行该项目。只有当遇到特殊情况，停工时间较长后再进行安装，或有特殊要求需进行二次打压试验时，才可执行该项目。 除锈刷油（详见第3章）。
01
穿越墙体及楼板的镀锌铁皮套管，其安装已包括在管道安装定额中，不得另行计算，其制作以“个”为计量单位。
02
01.
法兰安装的工程量应按其不同材质、连接方式和公称直径，分别以“副”为计量单位。
02.
法兰的材质主要有碳钢法兰和铸铁法兰两种。
03.
法兰与管道的连接方式主要有焊接连接和螺纹连接两种。
3.法兰的安装
01
DN500以下的管道沟槽回填方量不扣除管道及构筑物所占的体积。
02
DN500以上的管道沟槽回填方量应扣除管道及构筑物所占的体积。管道占回填土方量的体积可按表2.15（详见P50）计算。
（2）管道沟槽填方量的计算
THANKS FOR WATCHING
图2.24 管沟断面
排出管的安装长度应计算至室外第一个检查井。
03
（6）排水管道工程量计算
பைடு நூலகம்
02
②排水立管的安装长度计算
排水立管的安装长度计算方法是先看立管有无变径。当有变径时，先确定变径点的位置，然后按排水系统图上的标高计算各段立管的长度。
③排水横支管及横管的长度
排水横管的长度应按平面图上所标注的尺寸进行计算，或直接从平面图上度量。对于横支管长度，平面图不一定能准确地反映出来，因此，应按卫生器具安装详图或标准图上的尺寸计算。
给排水安装工程量清单
给排水安装工程量清单一、引言在建筑工程中，给排水安装工程是不可或缺的一部分。
它涉及到建筑物的供水和排水系统，包括给水管道、排水管道、设备安装等。
为了有效地组织和管理给排水安装工程，有必要编制一份详细的工程量清单。
本文将就给排水安装工程量清单进行详细介绍。
二、工程量清单编制的目的和重要性工程量清单是一份详尽描述工程项目需求的清单，它列明了所需的材料、设备、劳动力和其他资源。
编制工程量清单的目的在于：1. 为项目管理和监控提供依据，确保工程进展顺利；2. 为项目预算编制提供准确数据，控制项目成本；3. 作为合同管理的依据，明确责任和义务。
三、给排水安装工程量清单的编制内容给排水安装工程量清单一般包括以下几个方面的内容：1. 给水系统工程量清单：主要包括给水管道、水泵、水箱、补偿器、阀门等的数量、规格、材质和安装位置。
2. 排水系统工程量清单：主要包括排水管道、排水井、化粪池、排水泵、排水设备等的数量、规格、材质和安装位置。
3. 管道安装工程量清单：主要包括各种管件、连接件、密封件、支架、固定件的数量、规格和材质。
4. 设备安装工程量清单：主要包括给水设备和排水设备的数量、规格、型号和安装位置。
5. 工艺安装工程量清单：主要包括给排水系统的支吊架、管道的施工工艺和特殊工程要求等。
四、给排水安装工程量清单的编制方法1. 查阅设计文件和施工图纸，了解给排水安装的具体要求和设计要求；2. 根据施工现场实际情况，对工程量进行合理估算和调整；3. 采用标准化的工程量计算方法，确保计算结果的准确性；4. 编制工程量清单时，要严格按照工程项目的分类，将相同类型的工程有机地组织起来；5. 清单编制完成后，要仔细核对清单中的数据和要求，确保其准确性和完整性。
五、给排水安装工程量清单的应用和管理1. 工程量清单应用于项目施工过程中的材料进场、工序组织和劳动力调配；2. 工程量清单应用于项目的成本核算和预算编制；3. 工程量清单应用于项目的进度计划和工期管理；4. 工程量清单应用于项目验收和结算。
